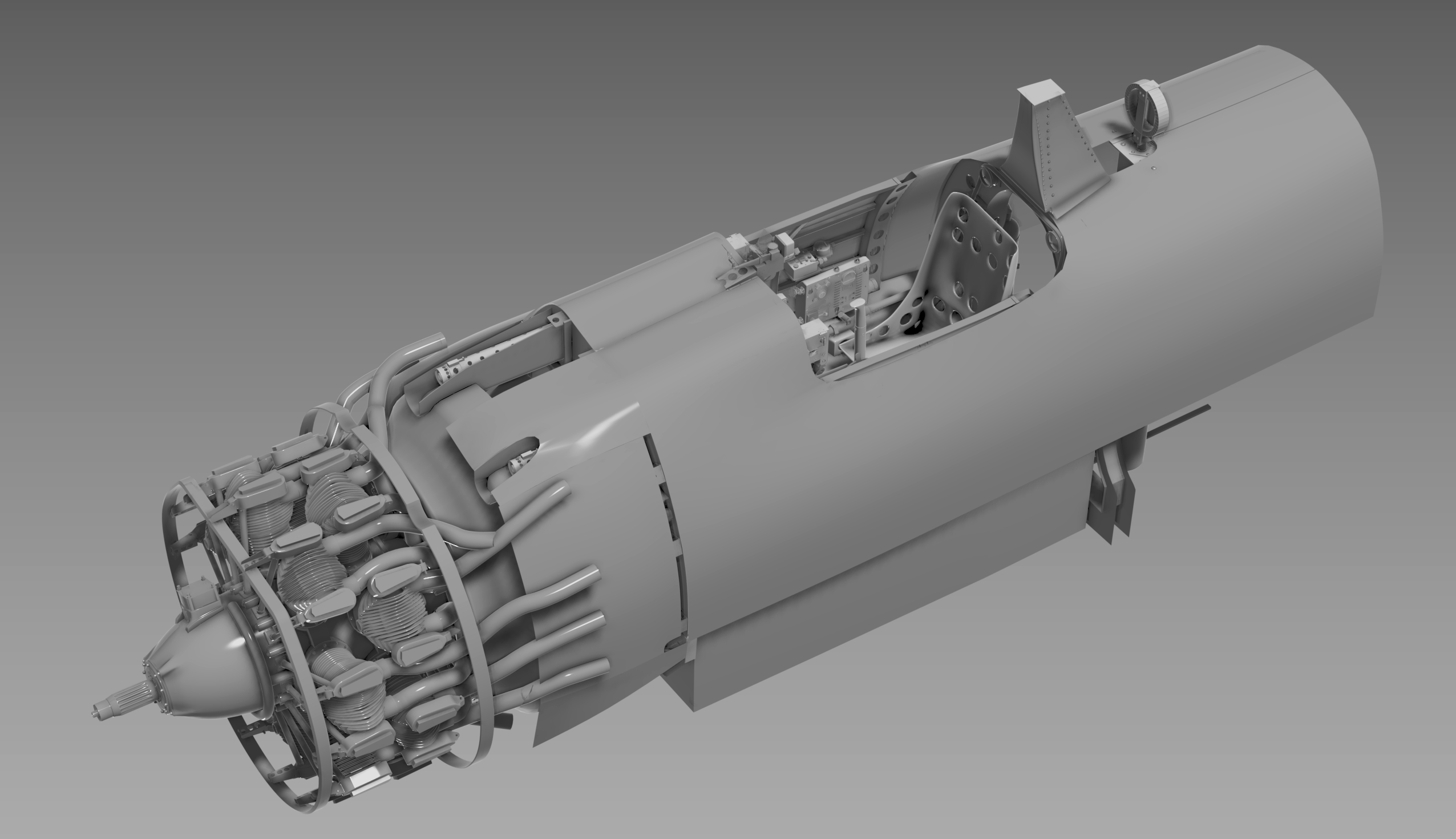

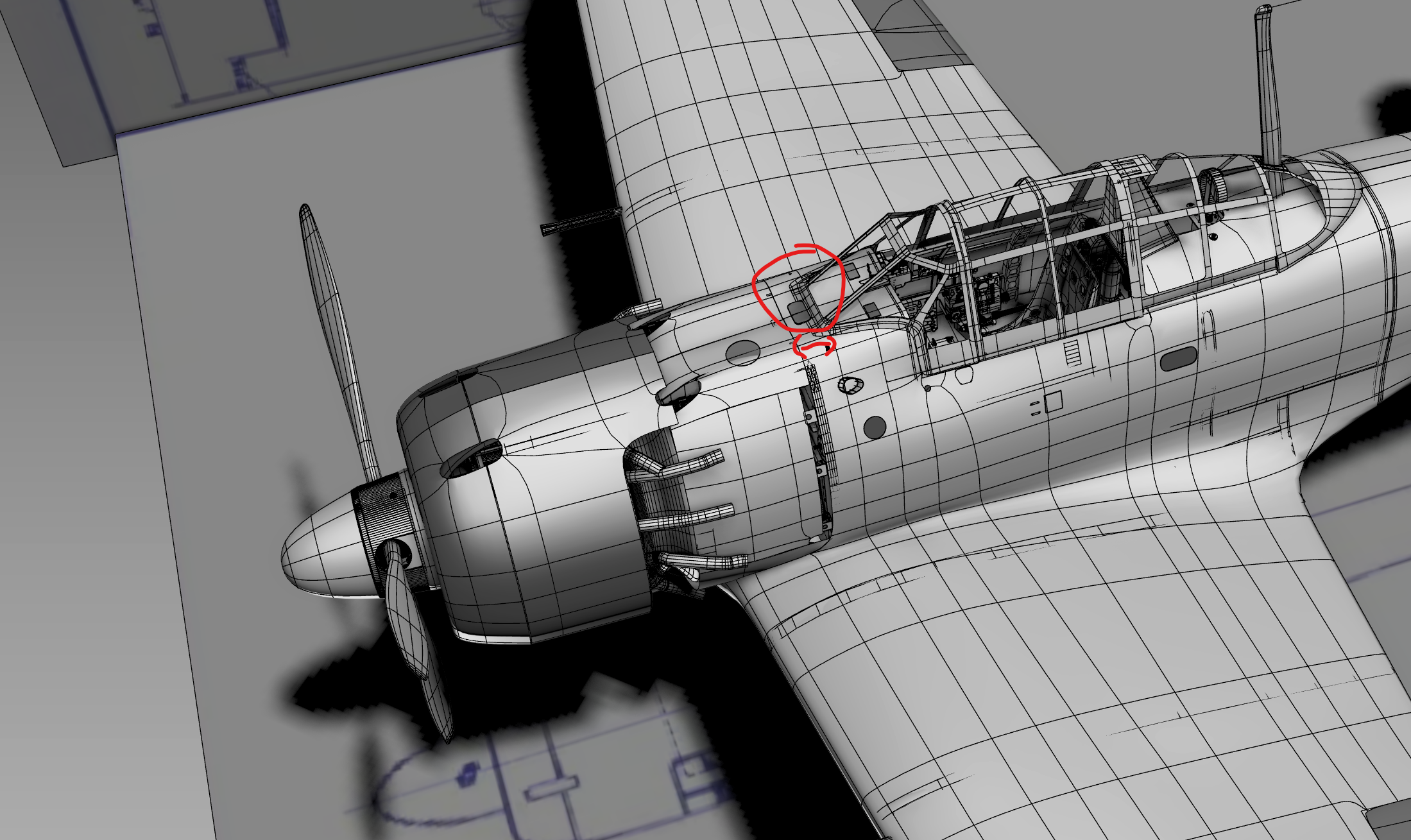

Me he tirado un montón de tiempo intentando averiguar porque la campana tenía unas ranuras (azul) para dejar pasar el cañón de la ametralladora, si esta queda por encima. Ver un montón de referencias, tanto que la que me solución el problema, la vi de pasada y al rato, me dije "espera un momento.."
La zona roja será un hueco por donde salga la toma de aire, ya que es un motor refrigerado con aire.

Este era el problema.

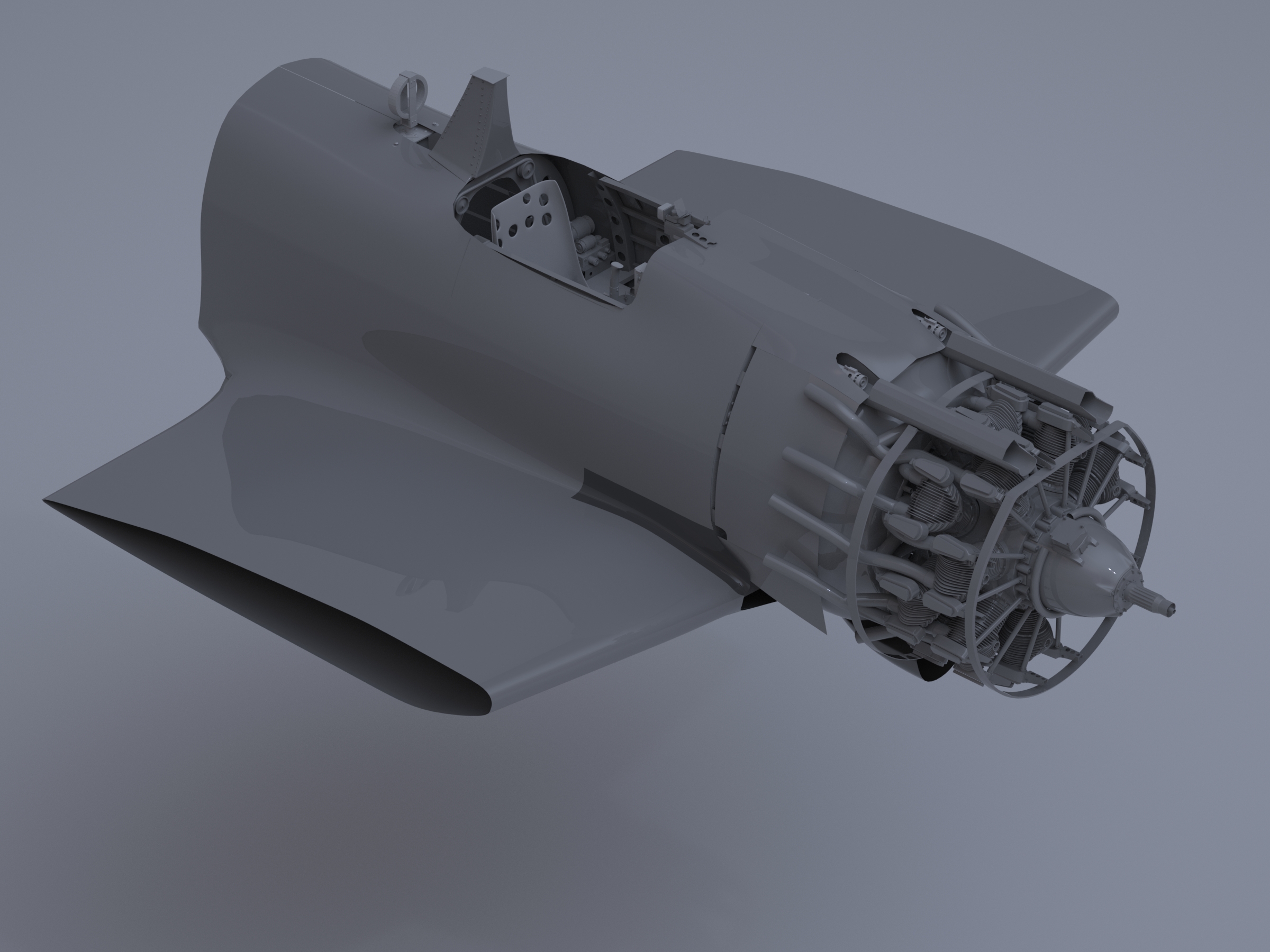

En un principio pensé que estaba haciendo la campana demasiado pequeña, pero al agrandarla de forma uniforme salía por los lados. Mirando maquetas de calidad, casi todas te ponían el cañón y la oquedad debajo, algo sin sentido hasta que...

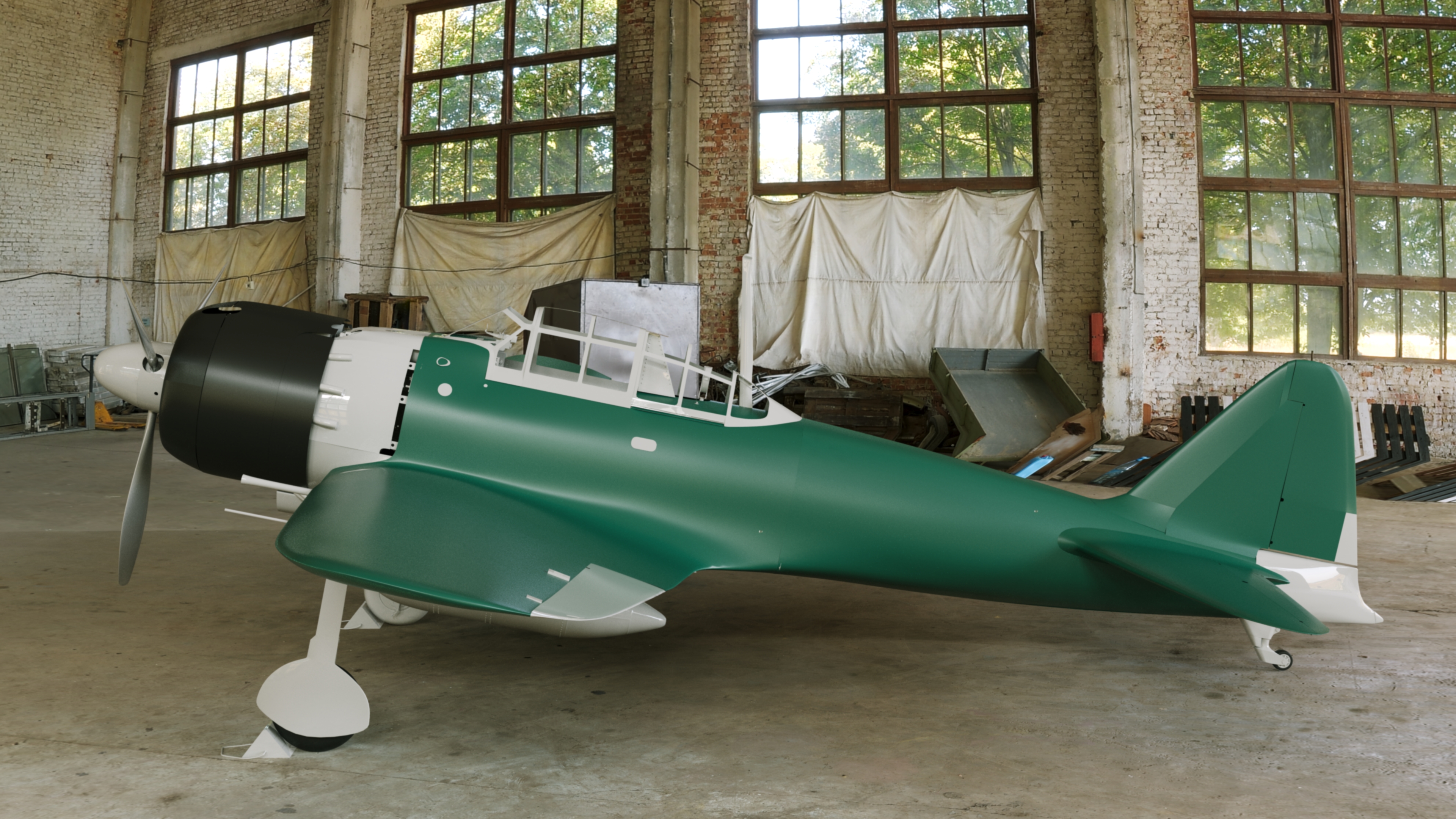

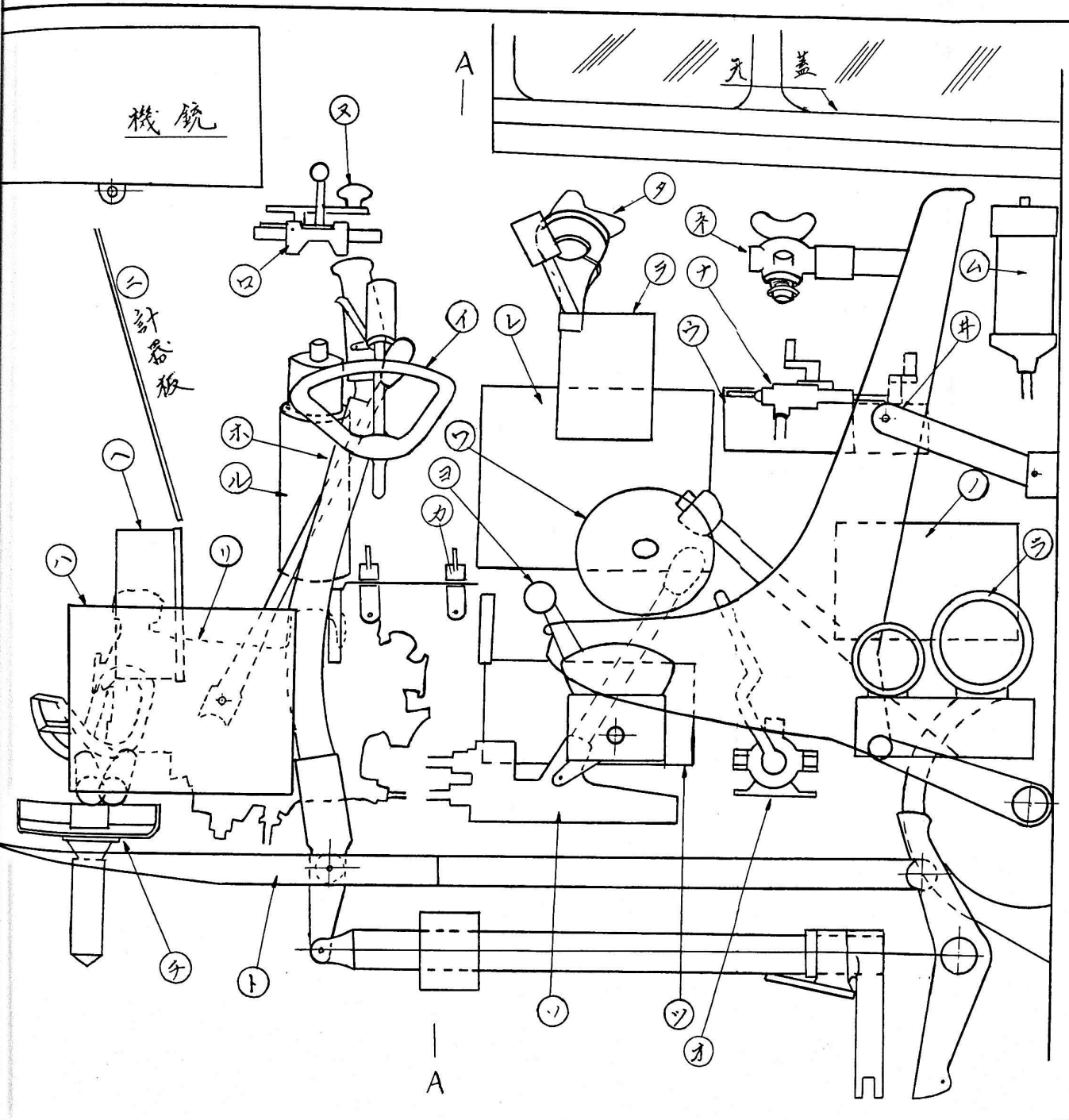

Me acordé de esta foto que vi en su momento. Y he aquí la solución.

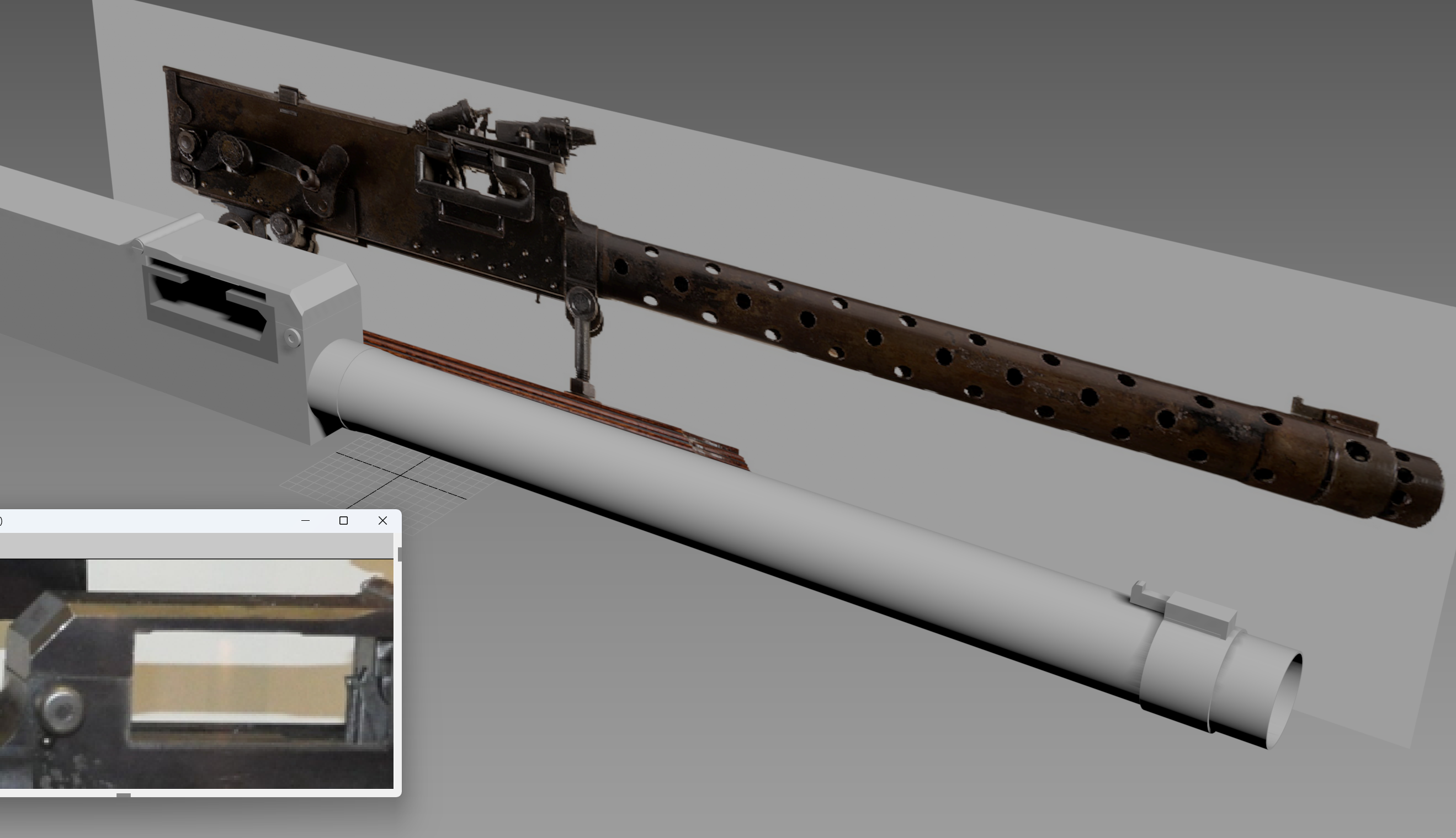

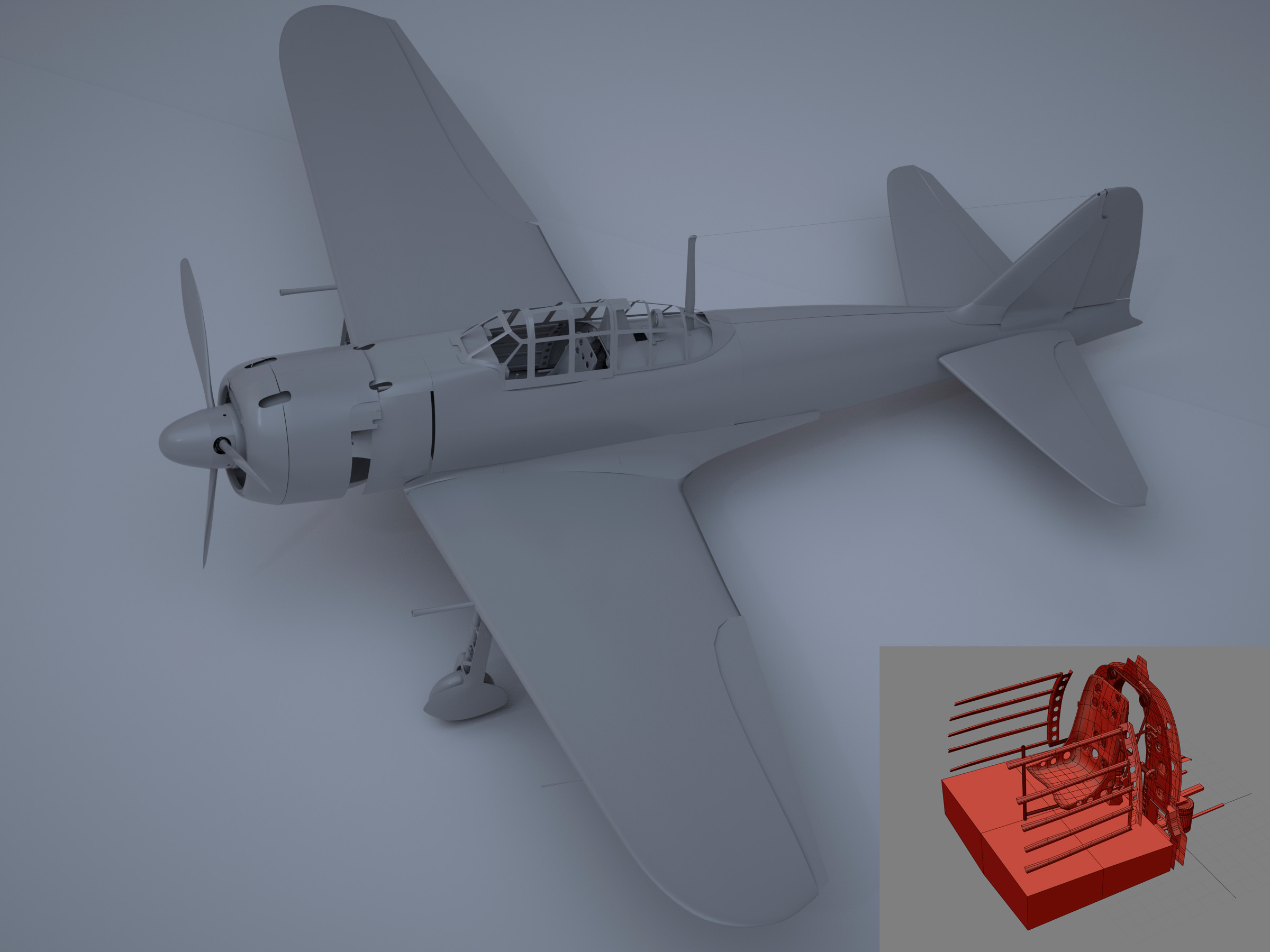

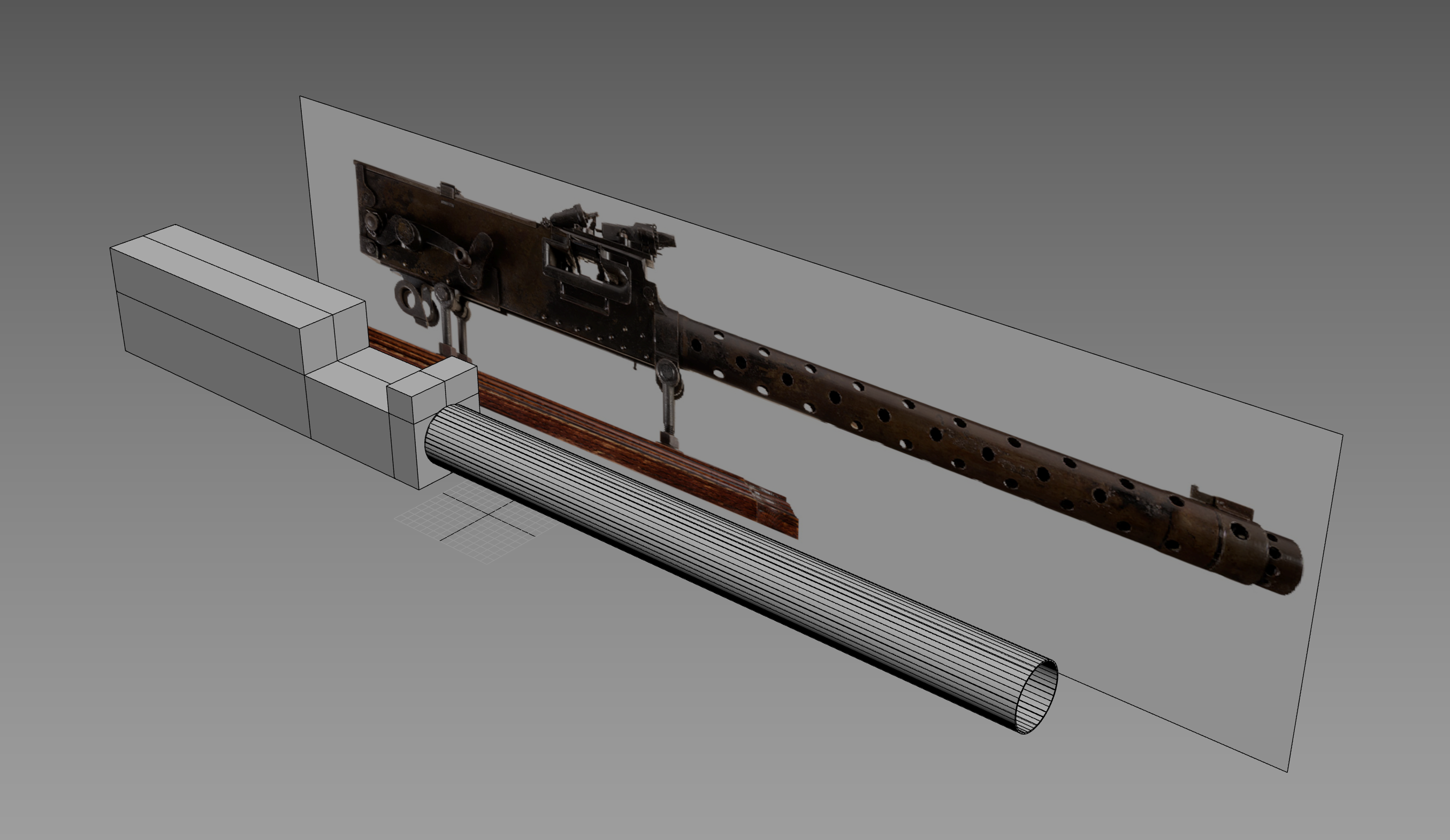

El cañón del arma está aislado de la zona del combustible y ahora al hacer esa protección si que chocamos con la campana obligando ha hacer la apertura. La dificultad de esto es que casi todos los aviones que se pueden ver carecen de las armas.
Ahora si queda así y golpea la campana.



-- IMÁGENES ADJUNTAS --

[Tirit]

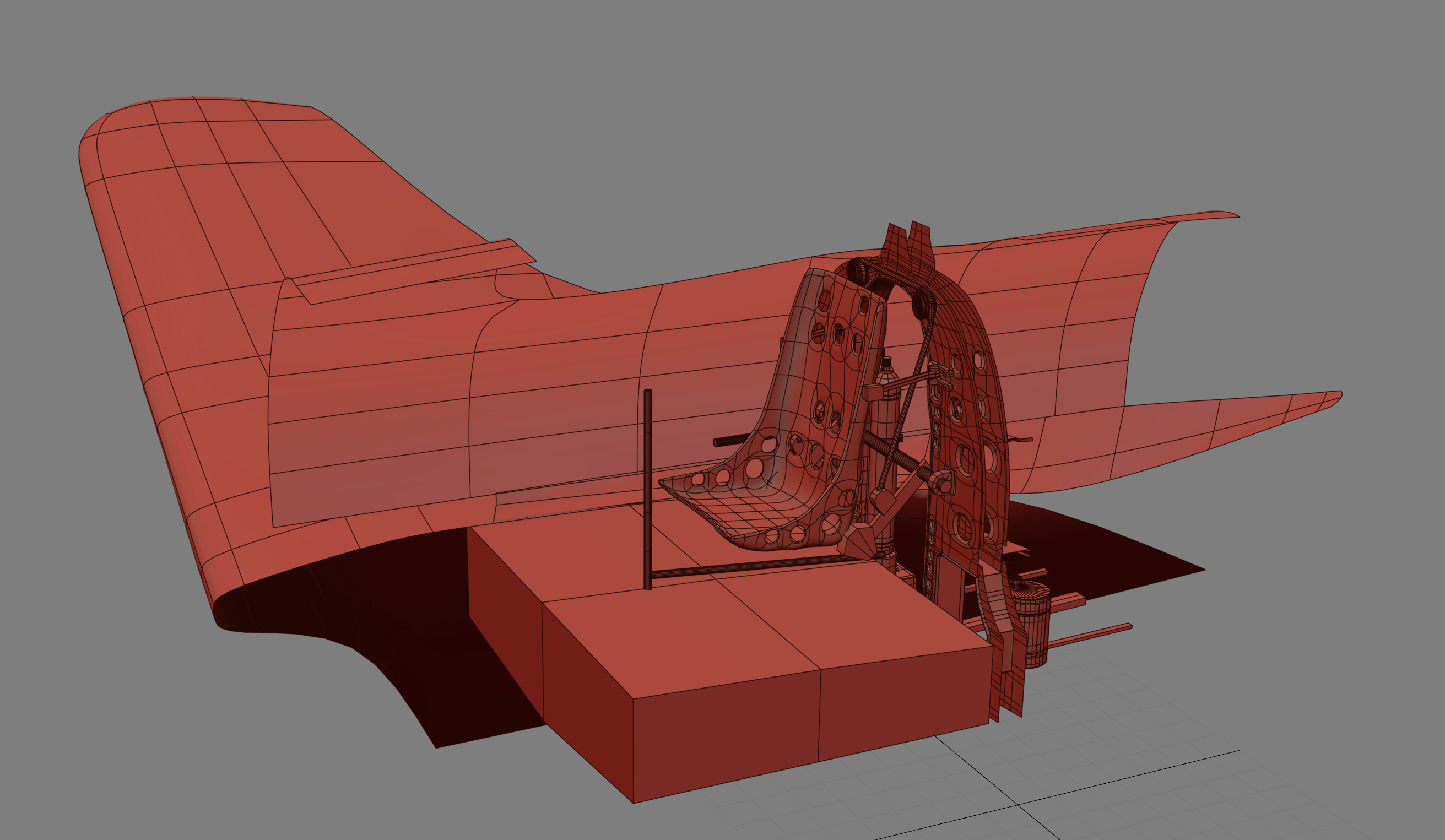

Vamos preparando la zona del tanque de combustible y terminado este.



-- IMÁGENES ADJUNTAS --

[Soliman]

Me he tirado un montón de tiempo intentando averiguar porque la campana tenía unas ranuras (azul) para dejar pasar el cañón de la ametralladora, si esta queda por encima. Ver un montón de referencias, tanto que la que me solución el problema, la vi de pasada y al rato, me dije "espera un momento.."
La zona roja será un hueco por donde salga la toma de aire, ya que es un motor refrigerado con aire.

Este era el problema.





En un principio pensé que estaba haciendo la campana demasiado pequeña, pero al agrandarla de forma uniforme salía por los lados. Mirando maquetas de calidad, casi todas te ponían el cañón y la oquedad debajo, algo sin sentido hasta que...
Me acordé de esta foto que vi en su momento. Y he aquí la solución.




El cañón del arma está aislado de la zona del combustible y ahora al hacer esa protección si que chocamos con la campana obligando ha hacer la apertura. La dificultad de esto es que casi todos los aviones que se pueden ver carecen de las armas.
Ahora si queda así y golpea la campana.

Esto ya es una obra de ingeniería.....
¿Cómo andas de vértices o caras?

[Tirit]

Esto ya es una obra de ingeniería.....
¿Cómo andas de vértices o caras?

Gracias. El conjunto entero, más bombas etc..
Vertices 2.678.000

El motor y la cabina se llevan lo suyo del pastel. Pero sobre esa cifra hay que tener en cuenta un aspecto importante. Esa cifra es con el meshsmoot activado en viewport y render a 2.
Yo lo muevo con mucha soltura sin problemas. En maquinas mas pequeña se dejaría los suavizados a render, y no había problemas. El motor y eso que los pistones no están a full se ha comido medio pastel (mejor dicho los 14 pistones)
Si algún día lo vendo, lo estructurare por partes a importar.

[Soliman]

Gracias. El conjunto entero, más bombas etc..
Vertices 2.678.000

El motor y la cabina se llevan lo suyo del pastel. Pero sobre esa cifra hay que tener en cuenta un aspecto importante. Esa cifra es con el meshsmoot activado en viewport y render a 2.
Yo lo muevo con mucha soltura sin problemas. En maquinas mas pequeña se dejaría los suavizados a render, y no había problemas. El motor y eso que los pistones no están a full se ha comido medio pastel (mejor dicho los 14 pistones)
Si algún día lo vendo, lo estructurare por partes a importar.

Gracias por la info.

[Tirit]

Gracias por la info.

De nada, aunque parezca mucho hay por la red tartas más grandes.




-- IMÁGENES ADJUNTAS --

[Tirit]

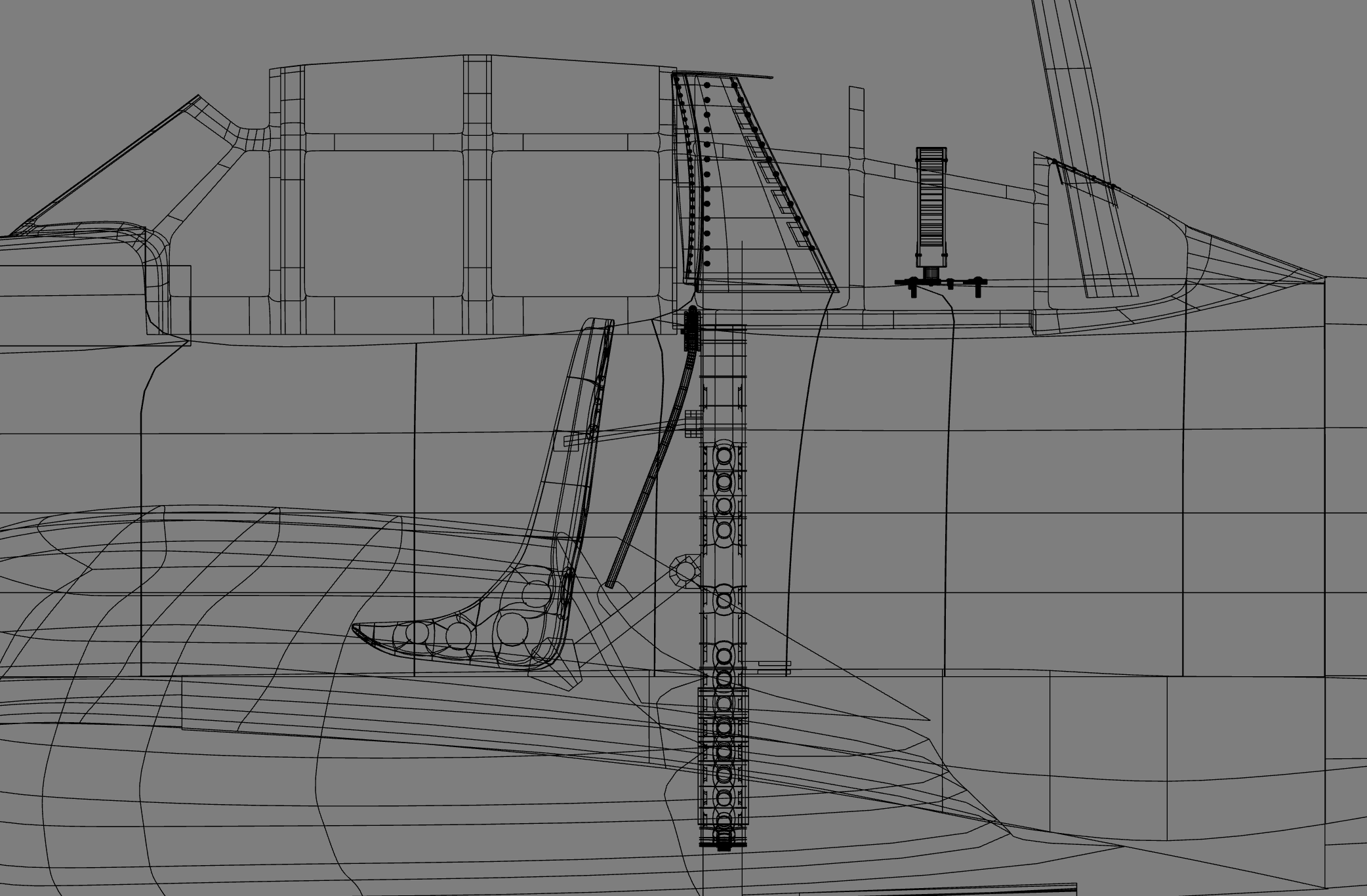

Me toca buscar info sobre esa tubería, que es seguramente la que alimenta el tanque de combustible o eso creo, esa es la colocación que tiene en un modelo real que he visto, pero otra vez topamos con el mismo problema, ese modelo no tiene las armas puestas, con lo cual dudo que vaya por ahí.



-- IMÁGENES ADJUNTAS --

[Tirit]

Renders del banco de pruebas, la zona del tanque de combustible la tenemos en interrogante, ya que al parecer en estas versiones era considerablemente más fino (parte de atrás del tanque de aceite).





-- IMÁGENES ADJUNTAS --

[Soliman]

Ya falta menos para las ruedas....

[Tirit]

Ya falta menos para las ruedas....

Jjajajjaj llevan las pobres mas tiempo en lista de espera, que los compradores del Flight simulator 2014 para entrar en un servidor.

[Tirit]

Quedamos el tanque de combustible así por el momento, se ha reducido bastante en comparación con la versión a6m2, nosotros estamos haciendo la versión Mitsubishi A6M5c-52 Zero, ahora haré el sistemas de desplazamiento de la llama las ametralladoras, y seguiremos con más detalles.



-- IMÁGENES ADJUNTAS --

[Tirit]

Se ha hecho una rectificación en la cabina y en el plano del ala, el blueprint que estaba utilizando no esta muy bien que digamos. Notareis que la parte del morro es como más pequeña, pero es igual, el fallo el plano alar.
Se ha colocado más menos como toca, con referencias reales, veremos a ver como acaba la movida



-- IMÁGENES ADJUNTAS --

[3dpoder]

Se ha hecho una rectificación en la cabina y en el plano del ala, el blueprint que estaba utilizando no esta muy bien que digamos. Notareis que la parte del morro es como más pequeña, pero es igual, el fallo el plano alar.
Se ha colocado más menos como toca, con referencias reales, veremos a ver como acaba la movida

Viendo como trabajas seguro que acaba bien.

[Tirit]

Viendo como trabajas seguro que acaba bien.

Muchas gracias lo haremos lo más fiel posible.

Así queda con el ángulo del ala terminado.




-- IMÁGENES ADJUNTAS --

[Tirit]

Seguimos con las reformas, se acorta la parte del principio de la cabina con la apertura lateral.



-- IMÁGENES ADJUNTAS --

[Tirit]

Situamos los tubos de escape según toca y numero. 3 por la parte izquierda y 4 por la derecha. Por abajo son 4 también un par junto a cada lado.



-- IMÁGENES ADJUNTAS --

[Tirit]

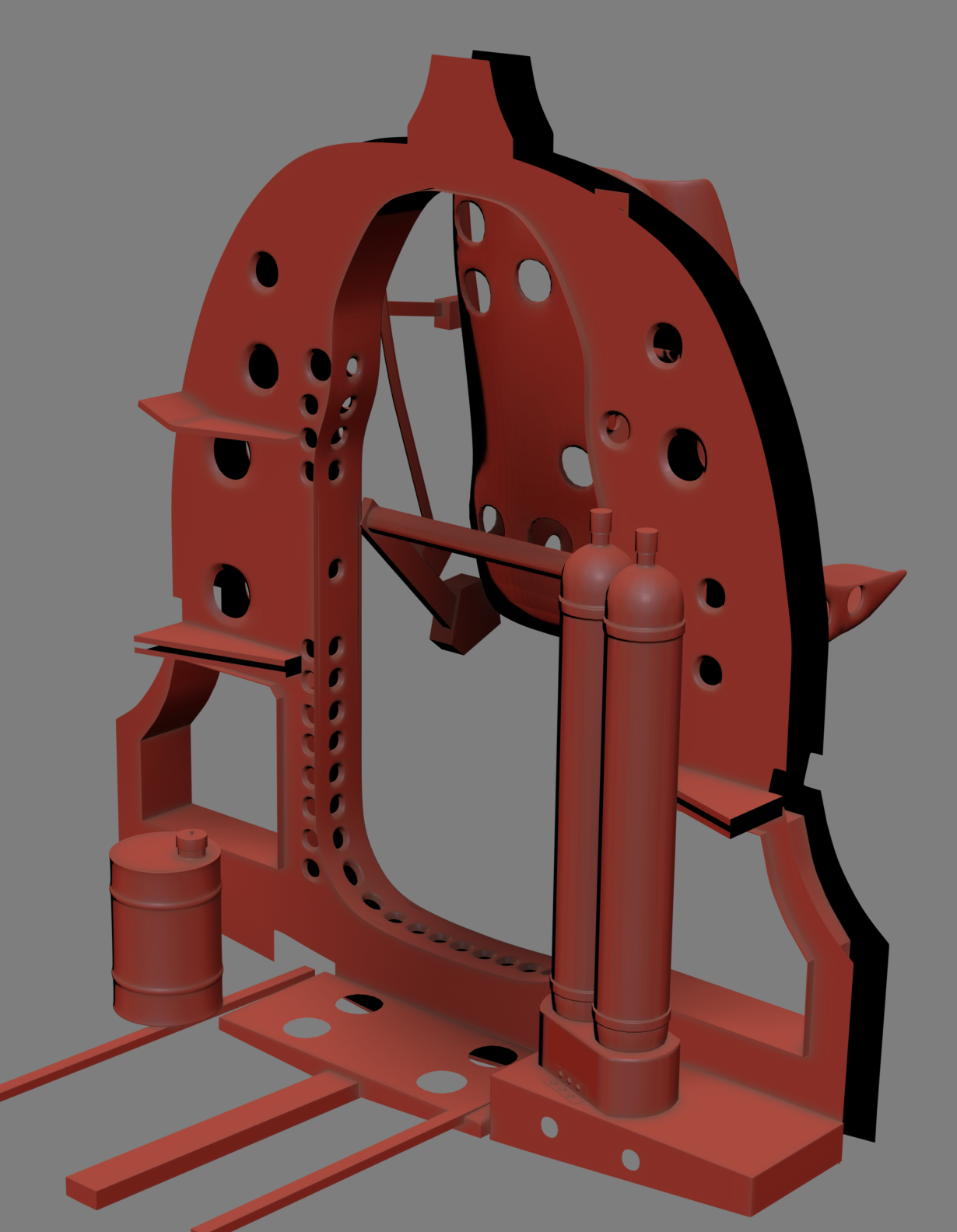

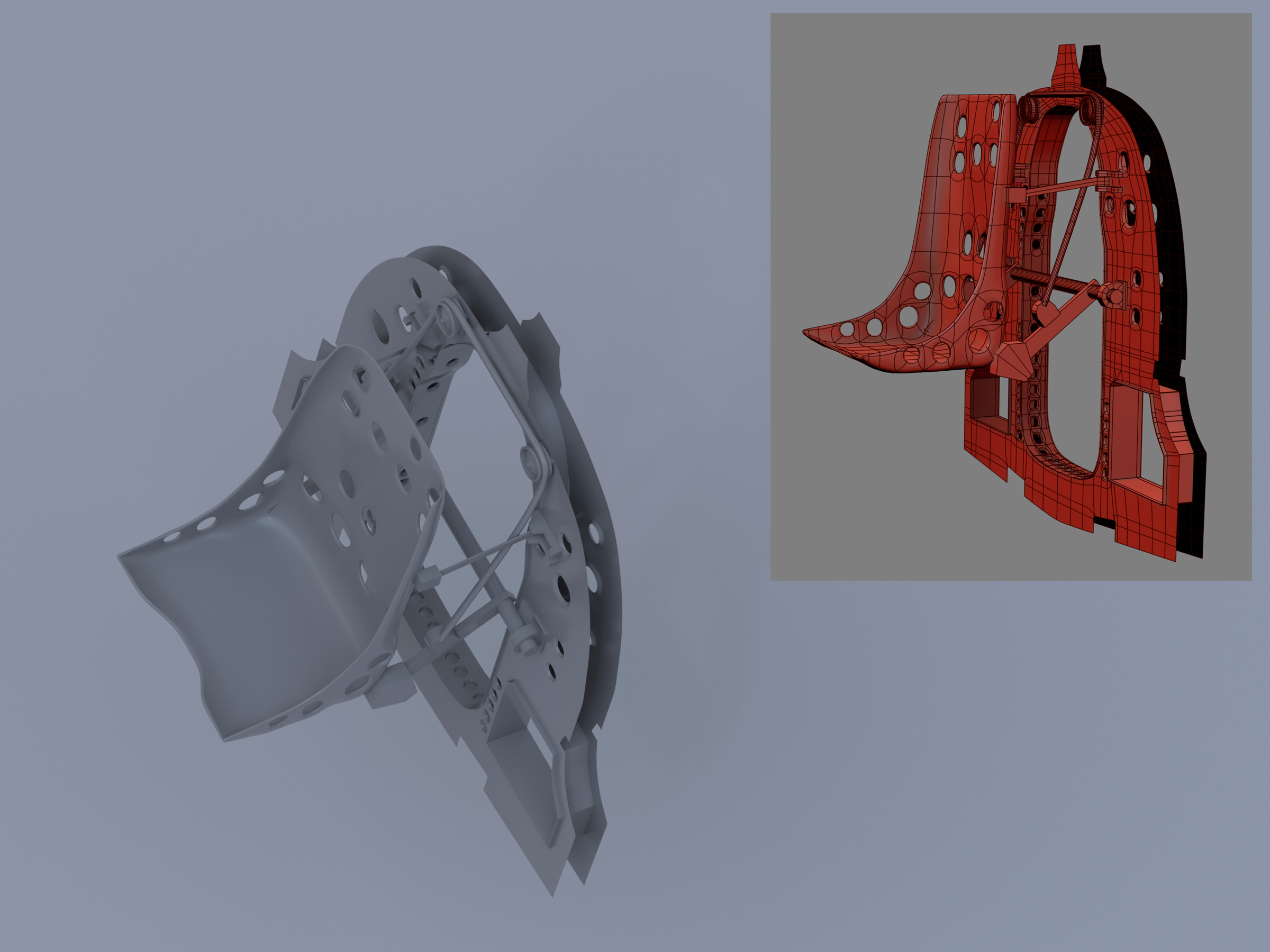

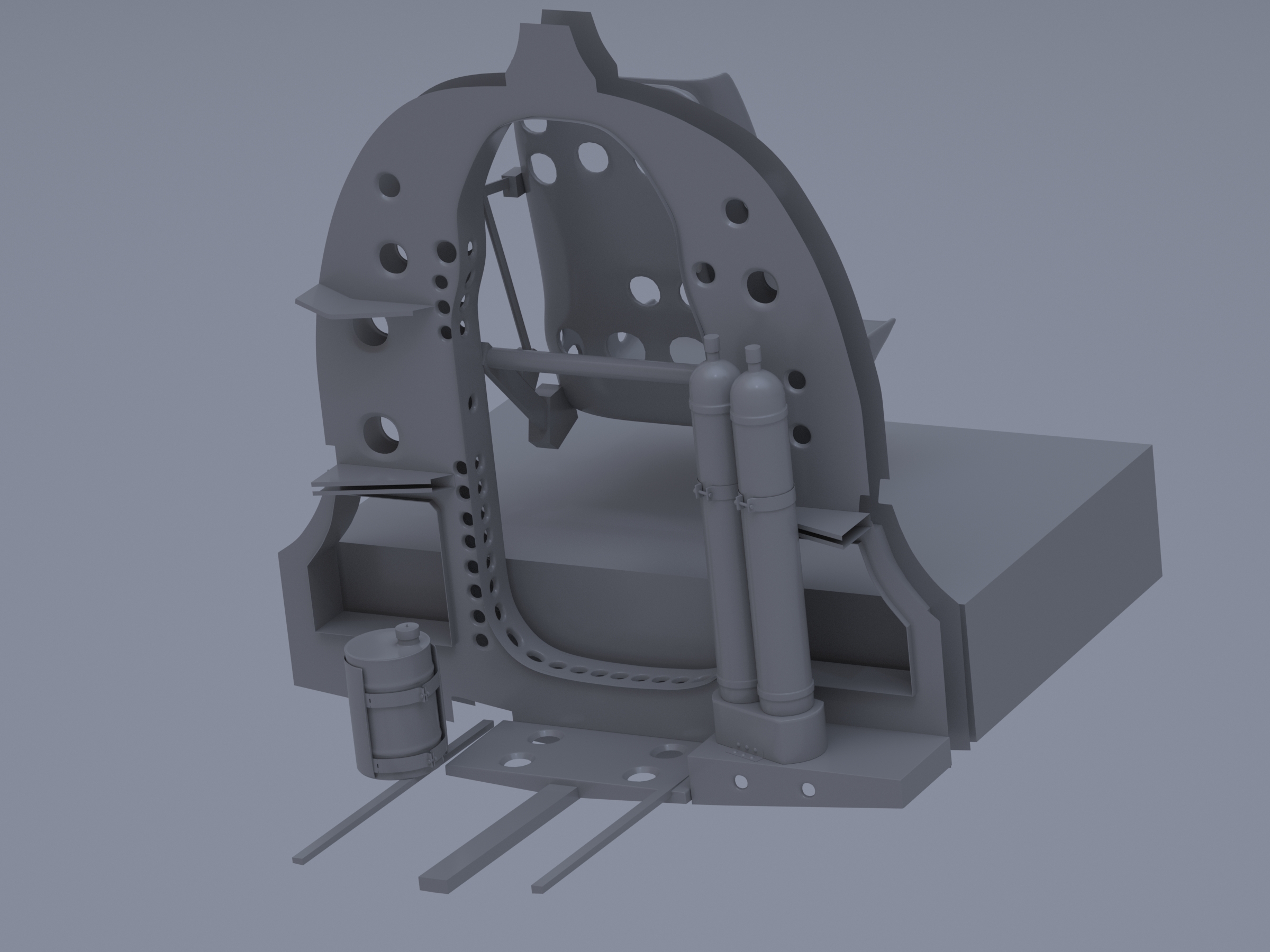

Estoy también trabajando la parte de atrás del asiento y la unión con el resto del fuselaje.



-- IMÁGENES ADJUNTAS --

[Tirit]

Pronto retomaré el trabajo estoy un poco liao en otras cosas.

[Soliman]

Pronto retomaré el trabajo estoy un poco liao en otras cosas.

¿Te has quedado sin gasolina...?

[Tirit]

¿Te has quedado sin gasolina...?

Sin gasoil

He marcado los huecos por donde se esconde el tren de aterrizaje. Y ahora los voy a preparar junto con el motor de rotación, para cuando haga el corte del hueco en el fuselaje.



-- IMÁGENES ADJUNTAS --

[Tirit]

Hola y Felices fiestas ha todos. Al final no he podido ir a por los huecos de las ruedas ya que tengo que hacer otras cosas primero para que encaje todo bien, así pues salté a las alas, dejando los bordes de la cabina más o menos como deben de ser, al haber creado mas líneas se deben de recolocar que no es gran cosa. Iré con el resto del fuselaje.



-- IMÁGENES ADJUNTAS --

[Tirit]

Las correcciones salieron como debían y parece que todo por ahora va encajando como un guante, toquemos madera. Los huecos de las ruedas me van a dar jarana



-- IMÁGENES ADJUNTAS --

[Soliman]

Para NAVIDAD ya tendrá ruedas... je, je.

Un buen trabajo,si señor.

[Tirit]

Para NAVIDAD ya tendrá ruedas... je, je.

Un buen trabajo,si señor.

Muchas gracias. Los huecos tienen más complicación de lo que creía, pero al final todo va saliendo.

[Tirit]

Navidades ociosas, poco podemos hacer y a ratos, ajustando los elevadores al fuselaje.



-- IMÁGENES ADJUNTAS --

[Tirit]

Feliz Navidad y año nuevo a todos. El mejor propósito que podemos tener este año es ante todo procurar ser felices, y si se acompaña con salud y amor, será perfecto. Y eso es lo que os deseo a todos.
Por otro lado, seguimos con la parte de atrás, ajustando cosillas



-- IMÁGENES ADJUNTAS --

[Tirit]

Hemos preparado los huecos de los alerones y los elevadores. Los alerones y elevadores son de prueba, tengo que ver, las partes internas de esas secciones.

[3dpoder]

Muy buen trabajo amigo, da gusto verte puliendo esos detalles.

Veo que modelas animado.

[Soliman]

¿Vas a animarlo también...?

[Tirit]

Muy buen trabajo amigo, da gusto verte puliendo esos detalles.

Veo que modelas animado.

Muchas gracias Jefe, va poco a poco, pero va, y encima escuchando Iron Maiden de lujo...

[Tirit]

¿Vas a animarlo también...?

Gracias. Tengo pensado hacerle algún rig, alerones, ruedas, cabina si algo de eso.

[Tirit]

Hola,

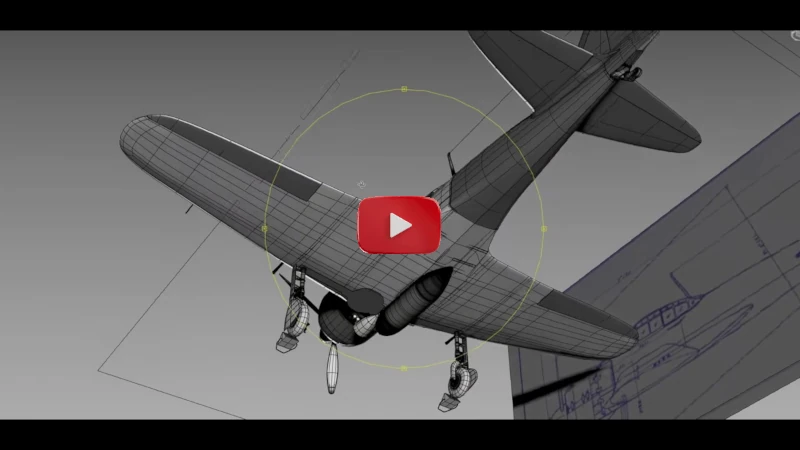

Os comparto la lista de reproducción que estoy haciendo del Zero, a ver si pronto subo actualizaciones.

https://youtube.com/playlist?list=PL...feature=shared

Un saludo

[Soliman]

Va estupendo todo.... SALUDOS

[Tirit]

Va estupendo todo.... SALUDOS

Muchas gracias compañero

[3dpoder]

Muy bueno el detallado que has mostrado en el video, pieza por pieza, la verdad es que la calidad que has impreso en el modelado es impresionante, un saludo amigo y gracias a ti.

[Tirit]

Muy bueno el detallado que has mostrado en el video, pieza por pieza, la verdad es que la calidad que has impreso en el modelado es impresionante, un saludo amigo y gracias a ti.

Muchas gracias jefe.

[Tirit]

Hola he estado trabajando en los alerones y las piezas definitivas ya están hechas, como se puede ver, casan a la perfección. Los estabilizadores traseros también y se les hizo uno pequeñín.



-- IMÁGENES ADJUNTAS --

[Tirit]

Vamos trabajando los estabilizadores, con estos huecos que tiene luego redondearemos esa parte como si de una pequeña ala se tratase, a ver si encuentro referencias del anclaje.



-- IMÁGENES ADJUNTAS --

[Tirit]

Bien, ahora lo mismo que hemos hecho con los elevadores, hay que repetirlo en el timón. También ese chaflan al comienzo para el encaje de la parte móvil del timón en el resto. Una cosa así



Quedando más o menos así.




-- IMÁGENES ADJUNTAS --

[3dpoder]

Estás modelando con tanta precisión, que a veces me da la sensación de que estás montando un avión de verdad...

[Tirit]

Estás modelando con tanta precisión, que a veces me da la sensación de que estás montando un avión de verdad...

Jjajajajaj gracias lo malo de encontrar buenas referencias, ves un agujero, y dices "me toca taladrar"

[Tirit]

Terminado los detalles del timón, el chaflan lo haremos cuando unamos las dos caras por ahora así se queda. Tengo que ver las uniones que llevan tanto alerones, estabilizadores y timón.






-- IMÁGENES ADJUNTAS --

[Tirit]

Pasamos a las alas, aquí tengo dudas con uno de los huecos, el que está más a la punta referenciado con un cuadro negro, tengo referencias de modelos en los que está y otros no, habrá que mirarlo con detenimiento



-- IMÁGENES ADJUNTAS --

[Tirit]

Hecha una corrección en la parte delantera de la cabina, esa sección marcada en rojo era demasiado grande, a tocado mover unas cuantas cosas pero bien.



-- IMÁGENES ADJUNTAS --

[Tirit]

Estoy haciendo pruebas con materiales en entornos hdri, de paso hice algunos renders que os dejo aquí.




pppppp



-- IMÁGENES ADJUNTAS --

[Soliman]

Muy buen trabajo....

-- IMÁGENES ADJUNTAS --

[3dpoder]

Muy bueno, realmente muy bueno, si pusieras a cuatro pintores con pistola me lo creía y todo, enhorabuena.

[Tirit]

Muy buen trabajo....

Muchas gracias

[Tirit]

Muy bueno, realmente muy bueno, si pusieras a cuatro pintores con pistola me lo creía y todo, enhorabuena.

Muchas gracias
A ver si soy capaz de sacar un material que se parezca lo más posible a la pintura, sobre todo en brillos y reflexiones, luego el resto lo harán las texturas, desplazamiento y bollos. Algo así


-- IMÁGENES ADJUNTAS --

[Tirit]

Estamos trabajando sobre el mecanismo que mueve el alerón. ¿Con o sin capuchón o ambas cosas?
