Haciendo el avión saeta ha 200 para todo el que quiera apuntarse

[karras]

Fijóme en que haces las ruedas (el perfil) muy rectangulares, y las de avión son al contrario que la de los coches, muy redondas, como las de las motos.

[Tirit]

Si estas están muy infladas, maldita gasolinera estaba mal el cacharro de la presión.

[Pucks]

No se ve bien en estas últimas que has puesto, pero después de la tapa del tren de aterrizaje, ya no hay nervio central o cómo se llame, pongo una fotografía para que veas a lo que me refiero. Te está quedando muy bien.

-- IMÁGENES ADJUNTAS --

[Tirit]

Muchas gracias pucks, pero te refieres a lo que está en azul o en rojo, es que el morro todavía no está terminado, un saludo.

-- IMÁGENES ADJUNTAS --

[Pucks]

Si, me refería a lo que has marcado en azul. Voy a empezar a modelar el tren de aterrizaje, lo que estoy dudando es la parte de nervio que desaparece al estar el tren bajado, donde se mete, esta pegada al eje del tren, ¿no? Un saludo.

-- IMÁGENES ADJUNTAS --

[Tirit]

Aunque no lo tengo terminado del todo según las referencias que he ido sacando del Google viene a ser algo así.

[karras]

¿Ves? Sólo tienes que retocarlo con la opción FD y le metes unos 5 segmentos y vas amorcillándolo, es que el tuyo estaba como el de un fórmula 1, casi a 90 grados, o esa era mi impresión.

Pero lo demás está genial, veo que te faltan las toberas y que tampoco te decides con la carlinga, pero no te falta mucho. Suerte y ya te he mandado el alacran en versión bmp.

[pitot]

Cabr.nes. Que máquinas estáis hechos y que bien vais. Y yo en el destierro todavía, cuando vuelva se me habrá olvidado cómo hacer una puñetera esfera. Gran trabajo tíos. Un abrazo.

[Cessna]

Bueno parece que el primero no ha salido, vuelvo a intentarlo. En primer lugar felicitaros por el excelente trabajos que estáis haciendo.

Soy modelista estático y aeromodelista, llevo tiempo buscando información sobre el emblámático saeta ha-200 y os he encontrado.

Estoy dándole forma a la construcción de una maqueta de unos 2,5 o 3preguntacon turbinas eléctricas y no consigo suficiente información para sacar los planos. He visto la maqueta que habéis conseguido y os pido ayuda para poder sacar adelante mi proyecto.

Necesito los planos para realizar las costillas con su perfil alar y las cuadernas del fuselaje. El club al que pertenezco se llama precisamente rc saeta, podéis dar un vistazo en tres w rcsaeta punto com.

Os estaríamos muy agradecidos ya que seria nuestro niño mimado. Gracias por anticipado, Eduardo.

[karras]

Esos planos que pides no creo que estén por ahí, los que usamos nosotros no tienen el perfil de las costillas (ojalá) algunos como mucho el de las secciones del fuselaje. En la sección de blueprints deberían de estar, fíjate a ver. Y Tirit esta desaparecido en combate.

[Cessna]

Gracias por tu respuesta Karras. Ya el visto el perfil del fuselaje, pero tiene muy poca resolución. ¿se puede conseguir en mejor calidad para que al ampliarlo no pirda tanto? Saludos.

[jagomez]

Hola a todos, soy nuevo en esto y me he dado de alta en el foro porque estoy intentando hacer una maqueta de aeromodelismo de saeta o supersaeta, tengo algunos tripticos, pero muy difícil sacar las secciones para la construcción de fuselaje, alguno podría ayudarme, necesitaría las secciones del fuselaje para cortarlas en madera, he visto que tenéis echa la malla 3d. Saludos.

[jagomez]

Buenas imágenes Pitot y Karras, me han dado vidilla. No tengo muy claro si la arista que tengo señalada en rojo, es más afiladao, por el contrario más achatada, a ver si me lo aclaráis.

Posdata: Karras, ¿conoces hasta a los mecánicos del saeta o qué?

Sois unos máquinas, yo no me entero, soy de los de dibujo con regla escalimetro etc.

[karras]

Hombre. Si te apañas con lo que llevaba hecho hasta la fecha te lo paso todo. Otra cosa es que luego te volase. Le falta la carlinga.

[jagomez]

En que formato me lo puedes pasar? Servir sirve todo. Lo que más me interesa es por sacar los filestes del fuelaje y poderlos imprimir, no sé si me entiendes¿
Mi correo es jagomez_yecora@terra.es.

Tengo un par de fotografías e la carlinga etc si os interesan, ya sabéis las pedís y de mil amores.

[karras]

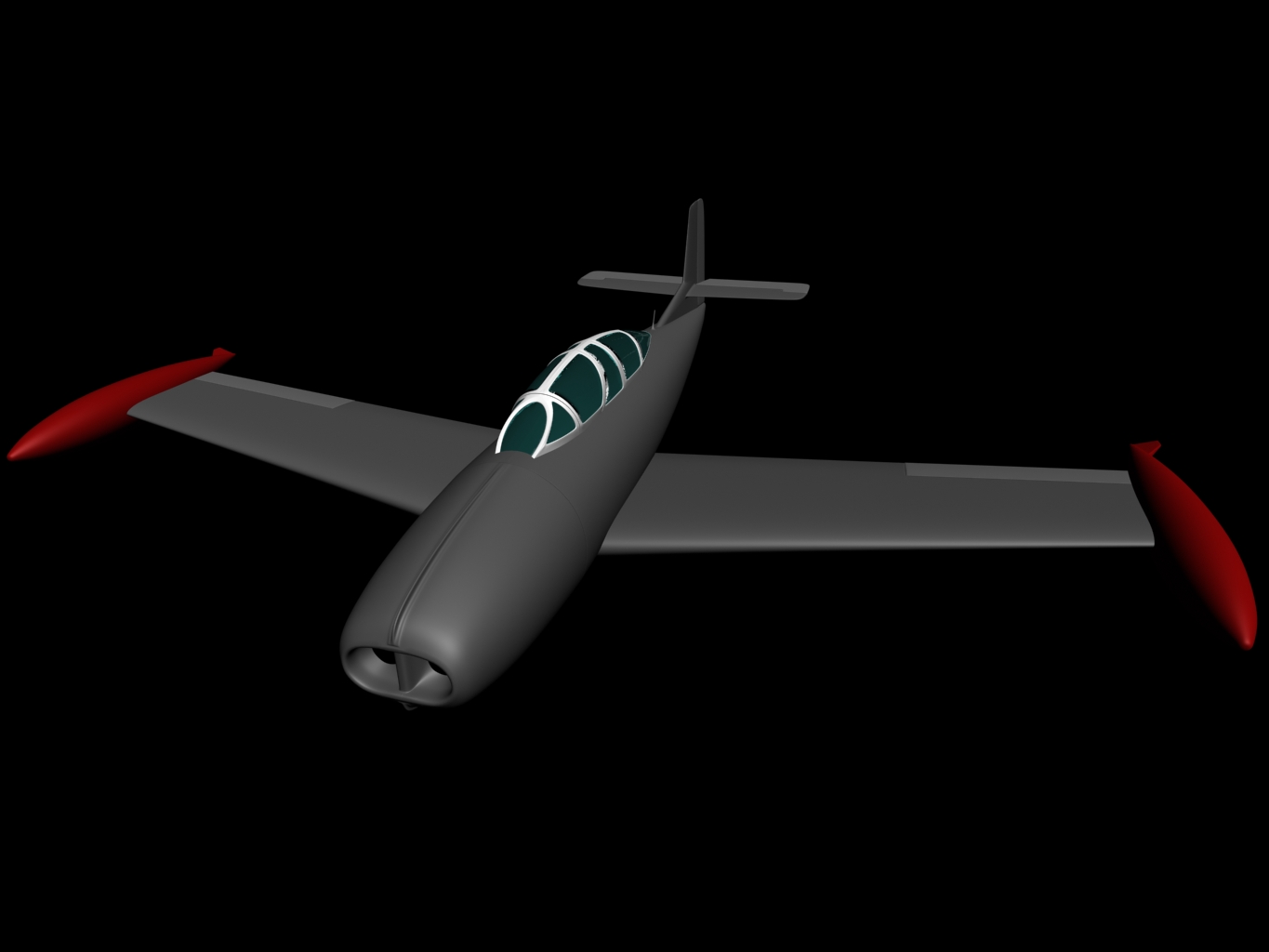

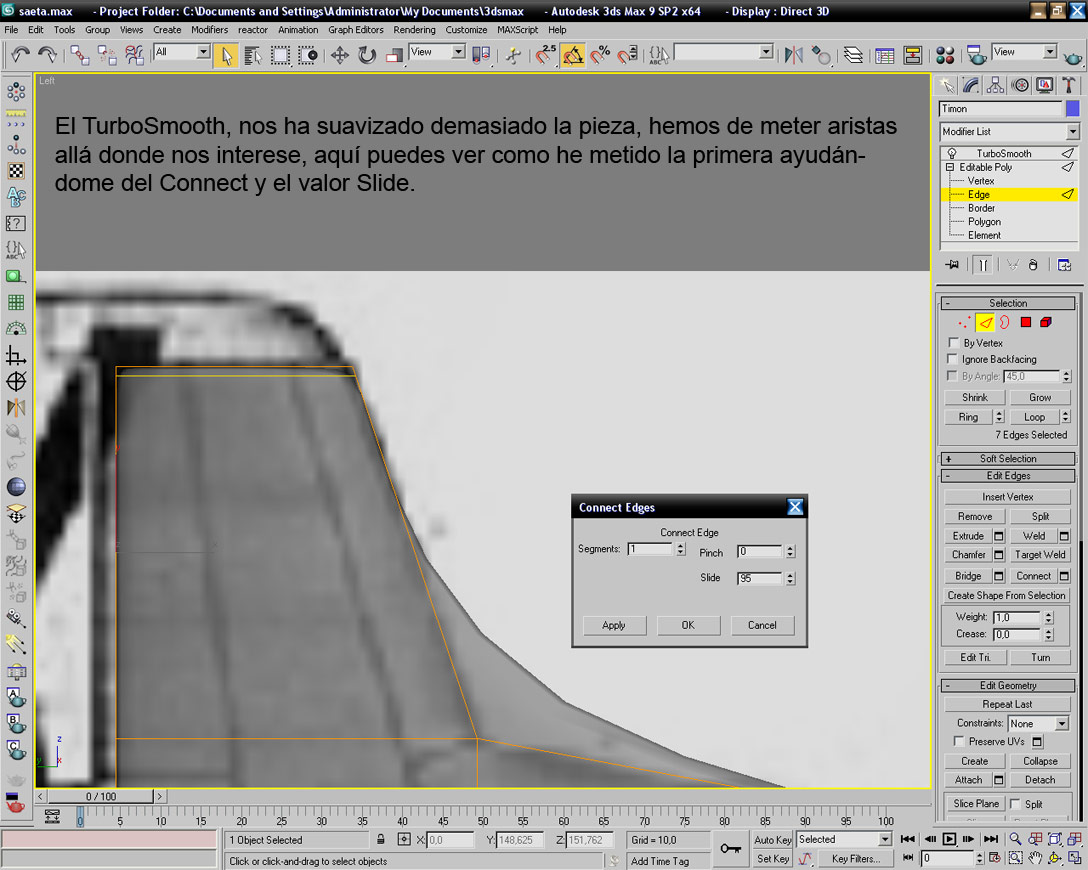

Ahora te subiré la escena en Low, lista para que le hagas un TurboSmooth a nivel 2 en 3dstudio Max 8. Luego tu ya te las apañas para filetear lo que quieras, a escala real no sé yo si estará, pero si quieres que vuele de verdad deberás de darle el perfil correcto al ala, ahora sólo tiene uno que lo simula, vamos que volar volara, pero no como dios manda. Esta noche te lo coloco aquí.

[karras]

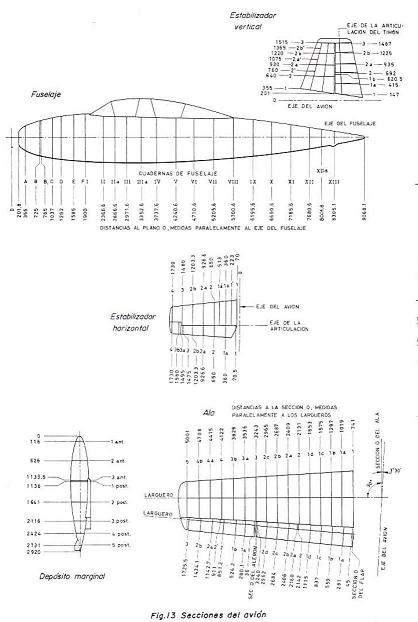

Aquí la tienes, también te van unos blueprints con las secciones del fuselaje dibujadas y separadas ya, por si te vale mejor.

-- IMÁGENES ADJUNTAS --

[jagomez]

Solo tengo un pequeño gran problema, no tengo el 3dstudio Max 2008, me he instalado el Blender y el start art, pero ninguno de los dos le el fichero, sería posible que lo exportases a dxf para poder abrirlo en AutoCAD directamente.

[jagomez]

He podido habriel el dichero.max con alteros un vidor 3d, pero solo se ve un rectángulo en 3d. Será que no tengo ni idea, bua.

[karras]

Te lo dejo en 3ds congelado en alta, para que lo puedas cortar bien. El AutoCAD supongo que, lo puede importar en 3ds.

-- IMÁGENES ADJUNTAS --

[jagomez]

Muchas gracias otra vez lo prueba ahora mismo.

[jagomez]

Lo pude ver y trasportar a dxf, pero parece que se ha desarmado, solo sale un ala puest a la altura de la cola, la cola esta perdida por el fondo, supongo que, será por convertirlo con otra aplicación que no es el 3destudio.

Lo hice con el Blender, ya que vi que había un tutorial en la página, pero es muy complicado, no logro sacar las secciones.

[jagomez]

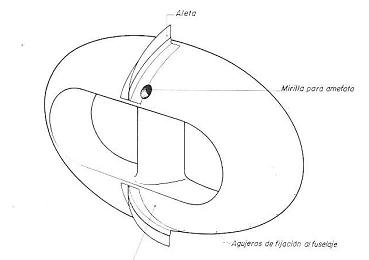

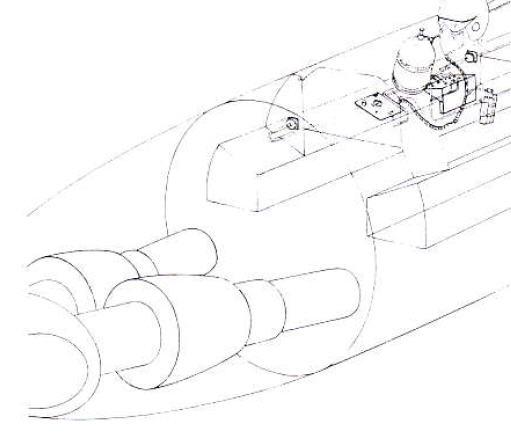

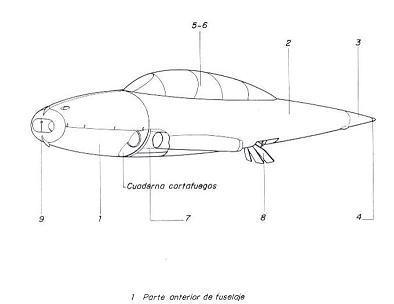

Mas dibujos del saeta.

-- IMÁGENES ADJUNTAS --

[karras]

Estupenda información, caray, solo faltan las costillas. Pero me lo guardo todo. Muchas gracias.

[jagomez]

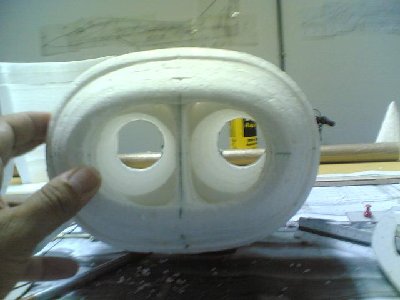

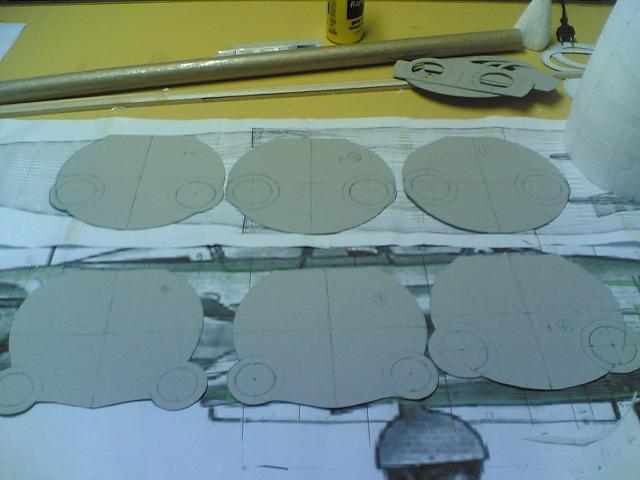

Te envío esto que es la materialización del fichero 3d, ya he hecho la primeas piezas del morro. Si quieres ver más está en el foro miliamperios.

-- IMÁGENES ADJUNTAS --

[karras]

Como se nota que tienes sitio en casa gracias por acordarte. Es un auténtico trabajo, espero que te vuele bien y todo.

[oscaranchondo]

Buena composición.

[guillersm]

Hola a todos. Mi nombre es Guillermo Soria Martínez. Soy aeromodelista y un enamorado del ha 200 saeta. Llevo intentando reproducir este avión mucho tiempo, pero es no existe, o no he encontrado, ningún plano ni triptico de buena calidad que pueda utilizar para hacer un plano. En otro día por hola vi este hilo y me que de sorprendido por la labor que estáis llevando a cabo con este avión y la gran fidelidad de los modelos 3d.

Si os fuera posible, os estaría muy agradecido si me pudierais enviar toda la documentación, tripticos y lo masimportante los modelos 3d que pudierais para que pueda realizar una reproducción radio controlada en madera, dándole vida de nuevo a este magnífico avión.

Mi correo electrónico es: guillersm@telefónica.net.

Posdata: los modelos 3d los podéis enviar desechos, me explico, no el modelo volumétrico sino todas las cuadernas (que se han las máximas posibles), perfiles, planta, alzado que dan forma a vuestro modelos 3d. Gracias y un fuerte saludo.

[karras]

Cuantos años sin abrir éste hilo. Te dejo el enlace a mi nuevo blog, de blueprints, en él, en el apartado de aviones modernos (veras un Mirage i) está el blueprints con secciones del saeta. Del modelo 3d (del mío, que conste) no te fíes, es más seguro el plano. Y documentación sigue los enlaces de todo el mensaje, porque algunos llevaban al mecánico de la hispano aviación que los construia. Creo que ha una web Sevillana en concreto. http://blueprints, over-blog.es/#. Un saludo y suerte.

[carrrlos]

Hola Karras. Yo también soy aeromodelista y buscaba secciones del saeta. El problema de las que tienes en el blog es que son muy pocas para reproducirlo fielmente. ¿es posible sacarlas del diseño 3d? Tengo un diseño en formato (*.3ds). ¿Qué necesitaría para sacar las secciones, teniendo en cuenta que no tengo ni idea de 3d? Saludos desde Zaragoza.

[karras]

Método chapuza, pero que funciona: trocealo en tantas párate s como te haga falta, como si quieres hacer mil, y tira renders de lo que te vaya quedando desde el frente, luego cuando tengas todos los renders amplialos con una fotocopiadora o con el Adobe Photoshop y lo pasas a la madera. Los montas en el mismo sitio desde dónde lo troceaste (se supone que te guardaste un render con los planos de corte marcados y escalados igual que los renders) y debería de salirte el avión. Eso sí, adivina a que escala. O el método caro, imprimetelo en 3d, es muy caro, pero efectivo.

[Kintus]

Buenas a todos, ahora he visto este mensaje, y hace más de 3 años que esta. Pues la verdad como a veces empiezo cosas y no las término, si no os importa empezaré a modelar el saeta y así con la ayuda de todos, a ver qué sale.

[karras]

Cuando llegues al parabrisas me avisas y me enseñas, porque ahí me quedé atascado yo. No supe como realizarlo, así que, un paso a paso, para tontos, no me vendría nada mal.

[carrrlos]

X-d. X-d. X-d. Perdona que me ría tanto, pero cuando lo he leído he dicho ¿renders? Tengo el diseño 3d del saeta en formato (*.3ds) (que, por cierto, si no me equivocó es tuyo) pero mi nivel de diseño asistido por ordenador es usar AutoCAD para planos sencillos en 2d. Nunca he hecho ningún curso ni leído tutoriales. Lo que soy capaz de hacer con AutoCAD (que es poco) ha sido a base de ponerme y probar.
¿Qué tutoriales, programas, biblias etc debería de estudiarme para saber lo que quieres decir?
¿Dónde los encuentro?
Realmente entiendo lo que me dices (trocear el diseño y cada filete lo traslado a la madera) pero no tengo ni idea como hago eso con el diseño 3d, ni con qué programa. Un saludo.

Método chapuza, pero que funciona: trocealo en tantas párate s como te haga falta, como si quieres hacer mil, y tira renders de lo que te vaya quedando desde el frente, luego cuando tengas todos los renders amplialos con una fotocopiadora o con el Adobe Photoshop y lo pasas a la madera. Los montas en el mismo sitio desde dónde lo troceaste (se supone que te guardaste un render con los planos de corte marcados y escalados igual que los renders) y debería de salirte el avión. Eso sí, adivina a que escala. O el método caro, imprimetelo en 3d, es muy caro, pero efectivo.

[karras]

Hombre, es que yo creía que tenias el 3ds Max. Si no lo tienes, entonces lo deberías de hacer en AutoCAD, pero ni idea de cómo se hace en AutoCAD. Si alguna vez te colocas el 3ds Max, veras que al cargar el archivo en cuestión y aparecerte en los visores en forma de una malla cuadrada, y hay una opción de que eso lo represente como objeto sólido y con un color, a eso se le llama tirar un render del modelo.

[carrrlos]

Vale. Aclarado. Primero voy a ver si un amiguete me deja el 3ds Max (versión recomendada?)
Y luego de probarlo, hablamos. Saludos.

[carrrlos]

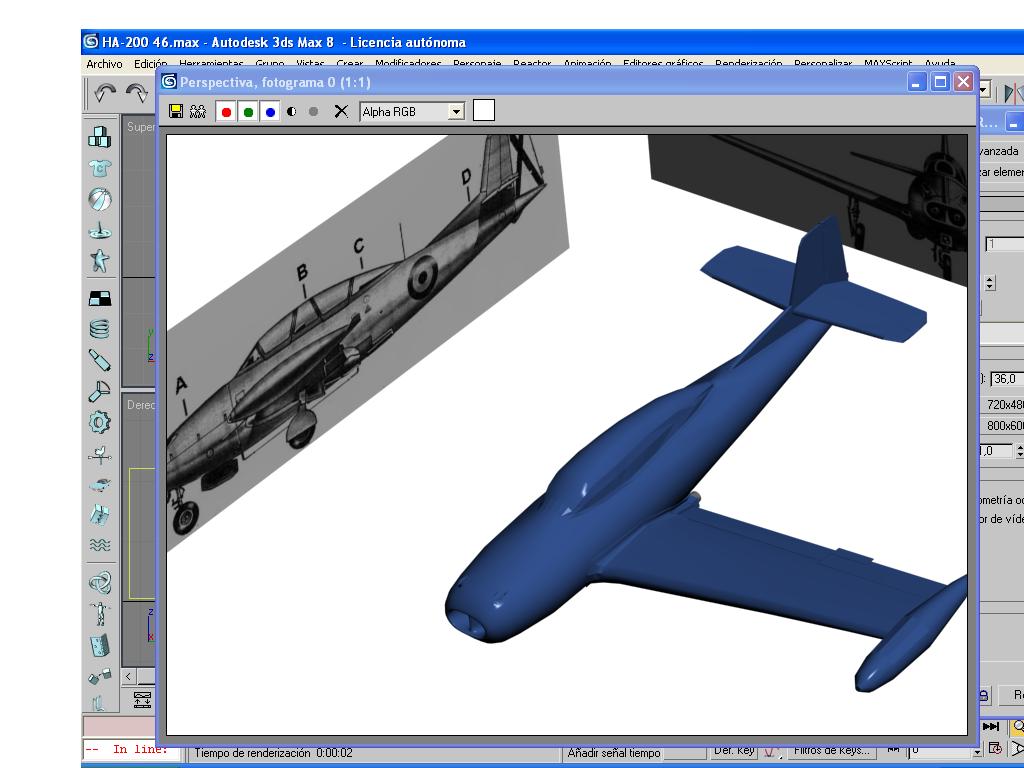

Bueno. Ya tengo el 3ds Max 8.0 y pulsando f10 hago el render (para probar) de la vista de perspectiva. Solo me falta saber cómo trocear el fuselaje, guardar gráficamente el troceado para saber dónde ira cada cuaderna e imprimir cada trozo o cuaderna al tamaño que yo quiera.

Creo que para no dar mucho la paliza, lo primero sería aprender a manejar un poco el 3ds Max.
¿Algún tutorial recomendado para novatos totales?

-- IMÁGENES ADJUNTAS --

[carrrlos]

Hola de nuevo: He mirado por ahí y no veo casi información para sacar las secciones a partir del modelo en 3d. Solo he visto que hace algo así la orden slice pero veo muchas secciones a la vez en vez de una y además no sé cómo medir para luego colocar cada sección en su sitio.

Help por favor.
¿Quizá haya otro programa donde se haga más fácil?

[karras]

Ya te digo que lo haría a ojo y basándome en los renders como referencia, los imprimes y los escalas, pero a saber que escala seria eso, y si seria valido. Así que ni idea.

[carrrlos]

Karras, leí en un foro de miliamperios que preferías el Solid Edge o algo así. ¿Será más fácil con ese software? Por ahí leo también que recomiendan un software llamado Rhino.
¿Cual os parece más indicado para el tema de las cuadernas del fuselaje? Un saludo y mil gracias.

[karras]

Esos son programas para pasar a sólidos, es decir, para mecanizarlos o construirlos después mediante fresadoras o impresoras 3d. El max no modela sólidos, sino huecos prueba.

[carrrlos]

Bueno, después de romperme un poco los cascos, he encontrado la forma de sacar secciones del fuselaje del saeta modelado por Karras.

Es una forma un poco arcaica pero es la que da mi nivel de AutoCAD.

Pongo el fuselaje solo (sin alas) en vista frontal, elijo en el menú view, la opción 3d orbit. Luego sobre la vista frontal del fuselaje, botón derecho del ratón, more- Adjust clipping planes. Se abrirá una ventanica con la vista superior del fuselaje ahora coloco las dos líneas de clipping juntas, botón derecho ratón, activo create slice, pulso los 2 botones de vista anterior y posterior al plano de clip (front clipping on/of y bak clipping on/of) y deslizo las líneas que he unido sobre el fuselaje.

En la pantalla principal veré la sección de la zona seleccionada.

Ahora solo me queda imprimir pantalla, pasarla al Paint y guardarla. Tendré una imagen con la sección y la posición de la línea de corte en el fuselaje como referencia.

Por si os resulta útil. Un saludo y gracias por la ayuda.

-- IMÁGENES ADJUNTAS --

[Kintus]

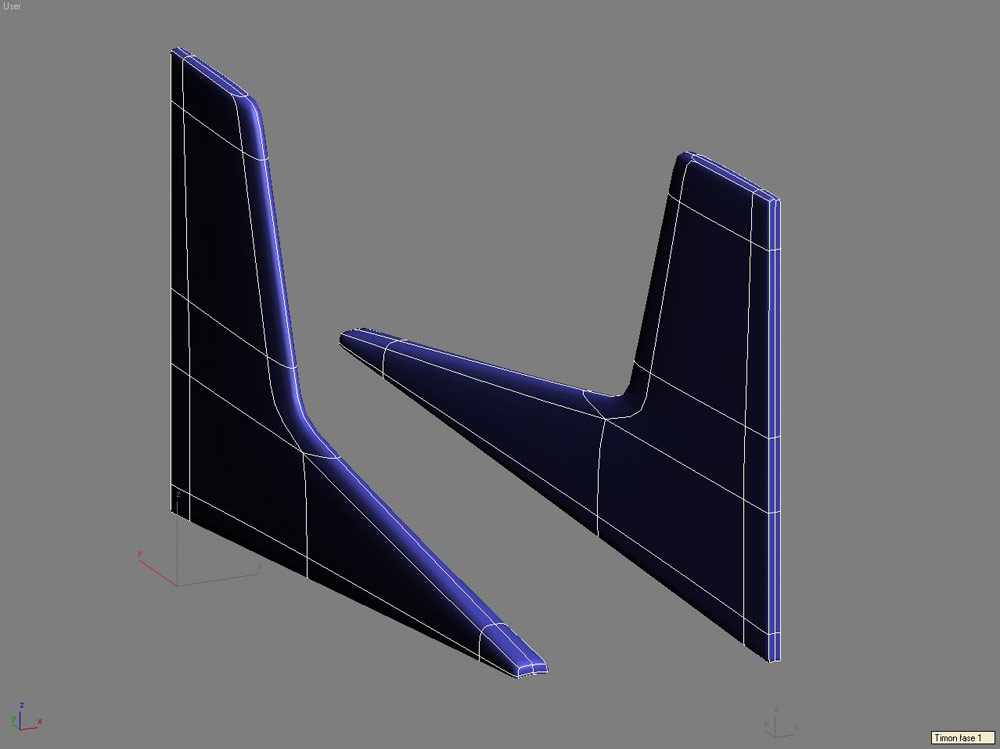

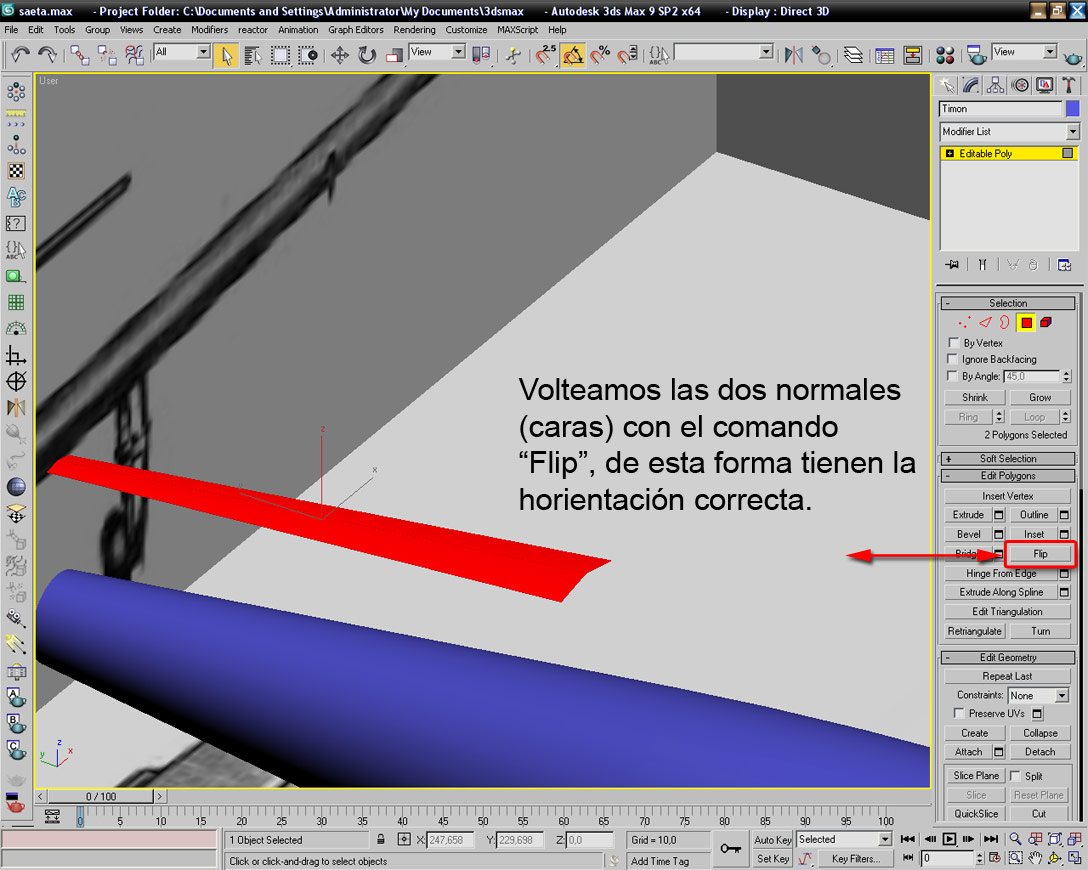

Buenas a todos, hace días que estoy ojeando, y ya publiqué anteriormente y finalmente me decido a colgar un par de fotografías, de momento trabajo cada parte por separado, a ver qué os parece, críticas por favor, la cabina no me convence mucho, pero a ver si me voy apañando.

-- IMÁGENES ADJUNTAS --

[karras]

Pues syo me quedé ahí precisamente, así que, yo la veo bien, aunque le afinaria un poco los nervios, más delgados, vamos. Pero la forma es la correcta, admito regalos para acabarlo.

Eso sí, el nervio central debe de ser de 2 o 3 no tan grueso, casi mejor que no lo saques de la malla base y lo hagas independiente, ya que va remachado al fuselaje, o hazlo que eparezca remachado. Te faltan los boquetes de las amterayadoras y los tapones de los depósitos de las puntas alares.

Menos mal que ehay alguien que es capaz de recoger el testigo, éste foro está casi muertillo y da ánimos ver gente con agallas.

[karras]

Me alegro de oír eso, pero si vuela el primer asombrado voy a ser yo. Suerte ;-).
