Trucos y tips sobre AutoCAD

**NelCAD** · 02-11-2007, 14:55

Gracias Frank. Creí que ya te habías olvidado, ya está anotada y guardada.

**oscar32** · 03-12-2007, 16:01

Tengo un problema cuando mando a imprimir aparece una leyenda que dice produced by an Autodesk educational product ¿hay alguna manera de quitar estas leyendas? Gracias por la ayuda.

**straven** · 03-12-2007, 16:17

Tengo un problema cuando mando a imprimir aparece una leyenda que dice produced by an Autodesk educational product ¿hay alguna manera de quitar estas leyendas? Gracias por la ayuda.

Cuando usas la versión estudiantil siempre sale ese letrero te recomendaría utilizar la versión comercial, si lo sigues usando pasara lo mismo.

Ahora para quitar la leyenda, exporta el archivo a dxf después abres el archivo y guardas en dwg.

**oscar32** · 03-12-2007, 20:22

Hombre pues muchas gracias por el consejo no sabes me has salvado la vida. Gracias.

**devalver** · 06-12-2007, 03:41

Hola a todos.

**mybatrat** · 09-12-2007, 20:09

Trucos varios:
*para que al presionar la rueda funcione como encuadre hay que modificar la variable del sistema mbutonpan y escribir el valor 1.
*para convertir un dibujo de AutoCAD a (*.jpg) se imprime en Acrobat writer y luego se guarda como jpg.
*grupos: cuando la variable de sistema pickstyle se establece en 0, los grupos se muestran descompuestos y se pueden editar. Para componerlos su valor debe ser 1.
*ventanas flotantes: PSLTSCALE en valor 1 para que se vea la misma escala de tipo de línea en todas las ventanas.
*dimscale en valor 0 para que se vea la misma escala de acotación en todas las ventanas, pero hay que acotar desde espacio papel o actualizar las cotas.

Opciones para designar objetos: ventana/último/captura/marco/todos/borde/polígonov/polígonoc/grupo/clase/añadir/.

Eliminar/múltiple/previo/deshacer/auto/único.

Un buen truco para seleccionar objetos es utilizar la opción polígono de captura (teclear OC antes de seleccionar ningún objeto). Así podremos hacer un polígono que todo lo que toque se vea afectado por la orden. También se puede usar poígono de ventana, pero en este caso el objeto debe estar totalmente dentro de la ventana.

Visualizar grosor de línea:
Grosorlin. Establece el grosor de línea actual y si se quiere visualizar o no. Esta orden sólo afecta a la visualización. Si se cambia el zoom se siguen viendo las líneas del mismo grosor.

Lo mejor para cambiar el grosor de línea es usar las polilíneas.

Cotas oblícuas:
Para introducir cotas oblícuas en sistema isométrico o simétrico se acota con cota girada, se edita la cota y con la opción oblícua se cambia su inclinación.

Escribid para más aclaraciones. Saludos.

**NelCAD** · 11-12-2007, 14:38

Mybatrat. Para convertir dwg en (*.jpg) se usa el controlador publishtoweb jpg.pc3 que viene con AutoCAD, y si tu versión de AutoCAD no la trae se puede bajar desde la página de Autodesk.

Posdata: si quieres otro formato de imagen puedes hacer lo mismo, pero con publishtoweb png.pc3 o usando el comando export y guardando como bmp. Todo esto sin tener que instalar el Acrobat.

**mybatrat** · 12-12-2007, 08:33

Hola, Nelcad. ¿se puede conseguir una calidad de imagen tan alta con publishtoweb o export como la que se consigue al imprimir a pdf y luego exportar a jpg? Gracias.

**ANMARE** · 20-12-2007, 08:20

Hola alguien sabe que variable controlo el comando regencota?

**ANMARE** · 20-12-2007, 08:21

Hola alguien sabe que variable controla el comando regencota? Cuando acoto en espacio papel si desplazo o modifico algo en espacio modelo al volver a espacio papel he de hacer un regencota para que se regeneren las cotas, alguna variable controla este comando?

**3rayas** · 27-12-2007, 17:51

Hola a todos. Del archivo (por ejemplo, los primeros 10 caracteres y que los restantes los omita): Filename: bar4-sil-t1-a1 (_esq_int_der_1_canto), dwg.

Atributo: bar4-sil-t1-a1.

Pues intentando solucionar un problema para mí, creo que podría servirte esto, en lugar de un atributo, que se utiliza más a la hora de intercambio de información, deberías usar texto múltiple, que también permite la introducción de campos, deberías ir, dentro del texto múltiple, a introducir un campo (Control+F) y categoría: otro. Ahí a dieselexp, y le pones esto:

Código:

$(sub(*.str), $(getvar, dwgname),2,x)

donde x será la cantidad de caracteres del nombre de archivo que quieres que salgan.

**NelCAD** · 27-12-2007, 18:10

Hola, Nelcad. ¿se puede conseguir una calidad de imagen tan alta con publishtoweb o export como la que se consigue al imprimir a pdf y luego exportar a jpg? Gracias.

Con el comando export, no se puede pero con el controlador de impresión publishtowebjpg, si se puede escoger la resolución de la imagen, ahora que tan buena sea depende a que calidad trabajes tú, yo solo una vez convertí el dwg en imagen porque todo lo trabajo en dwg.

**oscar32** · 08-01-2008, 20:14

Hola a todos de nuevo. Tengo un problema, me han estado mandando planos por correo, pero al momento de querer abrirlos me aparece una leyenda que dice que no se puede abrir el archivo que tal vez con el comando recover lo haría.

Así lo hago y me aparece el siguiente mensaje error 53 (efilererror).

Me podrían ayudará gracias.

**mybatrat** · 09-01-2008, 07:46

Yo también trabajo casi al 100% en dwg, pero en una ocasión tuve que enviar a una imprenta la esfera de un reloj, con sus números y graduaciones, y en jpg. Necesitaba que me respetara los espesores de línea (0.15mm), una calidad de 300ppp y tamaño real, y no lo pude conseguir más que con la opción de imprimir a pdf y exportar a dwg. Un saludo.

**Federicoarroyo** · 20-01-2008, 11:57

Hola a todos, tengo un problema, recientemente me he descargado rutinas Lisp para AutoCAD concretamente de esta página: AutoLISP download rutinas.

Una de las rutinas que me interesa es la de ventana, vlx pero no consigo que me funcione en AutoCAD 2006 español, he de decir que la he cargado correctamente, pero no me crea la ventana en 2d.
¿Puede alguien ayudarme o decirme dónde conseguir esta rutina y otras que sean de ayuda? Gracias, un saludo a todos.

**leal** · 07-02-2008, 18:09

Hola _me podíais decir algún manual o tutorial en español con los comandos de AutoCAD escritos?

**leal** · 07-02-2008, 18:22

Hola me podéis decir un buen manual en español con los comandos de AutoCAD en el teclado.

**NelCAD** · 07-02-2008, 19:24

Hola me podéis decir un buen manual en español con los comandos de AutoCAD en el teclado.

Manual con los comandos del teclado? Si entiendo bien quieres algo donde estén los atajos de teclado impresos, porque mejor no buscas el archivo AutoCAD. PGP, lo abres y lo imprimes.

**leal** · 07-02-2008, 23:17

No son atajos del teclado son comandos como atdia, fielddisplay. Extrim, etc.

**leal** · 07-02-2008, 23:21

Manual con los comandos del teclado? Si entiendo bien quieres algo donde estén los atajos de teclado impresos, porque mejor no buscas el archivo AutoCAD. PGP, lo abres y lo imprimes.

No son atajos del teclado son comandos com attdia, fielddisplay, extrim etc.

**EdiaN** · 07-02-2008, 23:30

A eso mismo se refiere Nelcad, mírate el AutoCAD, PGP, y verás.

**leal** · 08-02-2008, 00:08

A eso mismo se refiere Nelcad, mírate el AutoCAD, PGP, y verás.

Donde lo miroev la ayuda del programa?

**EdiaN** · 08-02-2008, 15:08

Pon en tu PC buscar *.pgp y te lo va a encontrar, en todo caso si tienes desde l aversión 2006 puedes modificar libremente el.pgp en las express, antes se podía, pero era una joda, en las express es alias editor que es el AutoCAD, PGP.

**leal** · 08-02-2008, 15:48

Pues he puesto en mí PC buscar *.pgp y no encuentra nada_mi versión es la 2007.

**EdiaN** · 08-02-2008, 16:05

2007 y no tienes las express? Pues yo pongo *.pgp y me la encuentra de inmediato, pero bueno aquí te las dejo.

-- IMÁGENES ADJUNTAS --

**leal** · 08-02-2008, 19:12

Muchas gracias, pero ay comandos que no encuentro_extrim_fieldisplay_también quisiera un manual con todos esos comandos y cómo utilizarlos_esos que he dicho si los se utilizar y son muy útiles, pero debe de haber más.

**pola** · 08-02-2008, 19:25

Dentro de la ayuda de AutoCAD. Tecleas comandos. Te saldrá un listado con una amplísima información sobre cada uno de ellos.

O tecleas el comando concreto que buscas.

También te vale para conocer todas la variables.

Y más.

Con las búsquedas es casi mejor que por escrito y no acumulas papel.

**jax** · 11-02-2008, 00:05

Hola como les va a todos no quiero molestar, pero soy nuevo en todo esto y quisiera saber si alguno de ustedes me puede enseñar o ayudar con el render quiero que se vea real mi dibujo.

**jax** · 11-02-2008, 00:08

Solo les digo esto porque ha mi parecer ustedes son los más expertos en CAD por favor necesito mucha ayuda como me podrían ayudar.

**El Fiti** · 11-02-2008, 09:16

Quisiera saber si alguno de ustedes me puede enseñar o ayudar con el render quiero que se vea real mi dibujo.

Respuesta a:
Sí, algunos de nosotros pueden. Es una respuesta tan escueta y concisa como tu pregunta.

Respuesta b:
Deberías plantearte si has realizado tu pregunta de la manera adecuada. ¿cómo puede ayudarte alguien a mejorar tu nivel si no has mostrado el que tienes ahora?
Abre un hilo nuevo, especifica que software empleas, adjunta una captura de pantalla o un render, plantea dudas concretas, redacta claramente tus mensajes, y podrás aprovechar todo el potencial de este foro, hay mucha gente que sabe un montón, y a la que no importa emplear un poco de su tiempo en ayudar a los demás, pero hay que poner un poco de nuestra parte para conseguirlo. Un abrazo y bienvenido al foro.

**leve** · 12-02-2008, 19:34

Un buen truco para seleccionar objetos es utilizar la opción polígono de captura (teclear OC antes de seleccionar ningún objeto). Así podremos hacer un polígono que todo lo que toque se vea afectado por la orden. También se puede usar poígono de ventana, pero en este caso el objeto debe estar totalmente dentro de la ventana.

Tengo el AutoCAD en inglés (estoy acostumbrado a él) y no encuentro este comando, que me parece excelente.

En la ayuda figura como cp (crossing polygon) pero eso me lleva a copy.
¿Alguien lo conoce en inglés?

**Davichu** · 14-02-2008, 13:01

A mí me hizo mucha ilusión cuando conocí el comando uy. En plan, vas dibujando y de repente te das cuenta que borraste sin querer algo mierda, he borrado tal cosa pero no quieres empezar a deshacer porque has dibujado bastante entre medías. Pues para eso está el comando uy que te devuelve el último borrado que hallas hecho sin en cesidad de desgastar el (Control-z).

**EdiaN** · 20-02-2008, 17:48

Un buen truco para seleccionar objetos es utilizar la opción polígono de captura (teclear OC antes de seleccionar ningún objeto). Así podremos hacer un polígono que todo lo que toque se vea afectado por la orden. También se puede usar poígono de ventana, pero en este caso el objeto debe estar totalmente dentro de la ventana.

Tengo el AutoCAD en inglés (estoy acostumbrado a él) y no encuentro este comando, que me parece excelente.

En la ayuda figura como cp (crossing polygon) pero eso me lleva a copy.
¿Alguien lo conoce en inglés?

Parece una buena función, pero no me resulta, ojalá alguien lo sepa usar en inglés y de pasada si alguien sabe el uy en inglés.

**NelCAD** · 20-02-2008, 18:10

Tengo el AutoCAD en inglés (estoy acostumbrado a él) y no encuentro este comando, que me parece excelente. En la ayuda figura como cp (crossing polygon) pero eso me lleva a copy.
¿Alguien lo conoce en inglés?

Cp no es un comando, debes ya estar ejecutando un comando y ahí escribir cp para poder seleccionar de esa manera.

**gonzalo** · 21-02-2008, 18:16

El uy será? El ops en inglés.

**emery** · 22-02-2008, 02:09

Vaya es el comandok devuelve el último borrado. Saludos.

**lenaro** · 22-02-2008, 19:48

Saludos, necesito suavizar líneas en 3d max9, ya que es un solido que imporde de AutoCAD 2008, el cual tiene curvas, pero al importarlas en el max salen quebrada, (con planos), y el archivo de AutoCAD el solines está en 150, el facetres en 10 y los surftab están en 60, por favor quien me puede ayudará.

**carlitrosmedina** · 25-02-2008, 02:20

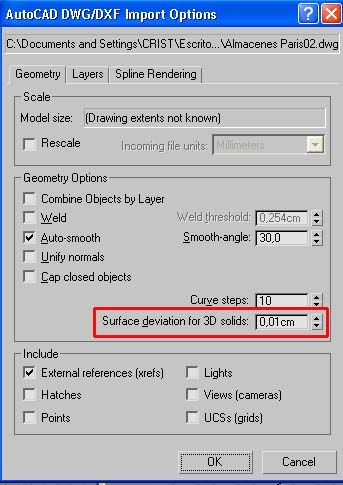

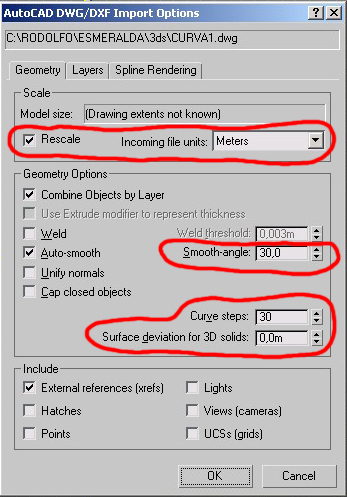

Aquí están los parámetros que cambias en 3dsmax cuando importas el dwg, puedes usar cualquiera de los 2.suerte.

-- IMÁGENES ADJUNTAS --

**lenaro** · 25-02-2008, 16:41

Carlos muchas gracias, me fue de gran utilidad.

**oscar32** · 29-02-2008, 18:44

Buenas tardes. Neces ayuda, quiero abrir unos archivos de hace unos meses y me aparece el siguiente mensaje. Unable todo open this drawing.

Contains incorrect or corrupted.

Informations.

Ya intenté con el comando recover.

Pero nada.

Ayuda por favor son unos archivos muy importantes.

**FRANK SOLO** · 29-02-2008, 18:56

Buenas tardes. Neces ayuda, quiero abrir unos archivos de hace unos meses y me aparece el siguiente mensaje. Unable todo open this drawing.

Contains incorrect or corrupted.

Informations.

Ya intenté con el comando recover.

Pero nada.

Ayuda por favor son unos archivos muy importantes.

Me parece que lo tienes chungo.

**3rayas** · 01-03-2008, 11:34

Alguna vez me ha pasado con algún archivo. Lo he abierto con el bricscad y solucionado. Desde entonces tengo con los otros 3 AutoCAD un bricscad, que, por cierto, va bastante bien.

Puedes bajarte una versión de prueba de 30 días desde su página bricsys - Home y luego valoras.

**NelCAD** · 07-03-2008, 13:48

Concuerdo con lo que dice 3rayas. Abre el archivo con cualquier otro programa que abra dwg y puede que te funcione.

**col-8** · 07-03-2008, 16:01

Hola, soy nuevo en esto de diseño en AutoCAD mi aplicación del programa es más a piezas mecánicas mi pregunta es si me pueden explicar cómo puedo hacer una extrusión de un dibujo que es como retorcido, pero mantiene su forma en toda su longitud se los agradeceré mucho y buen foro mi correo es manuale_21@hotmail.com.

**oscar32** · 07-03-2008, 21:45

Recibí unos planos, pero están en pulgadas, saben como transformarlo a milímetros. Ya lo intente con el comando scale, pero a la hora de medir lo sigue haciendo en pulgadas. Gracias.

**FRANK SOLO** · 07-03-2008, 22:16

Recibí unos planos, pero están en pulgadas, saben como transformarlo a milímetros. Ya lo intente con el comando scale, pero a la hora de medir lo sigue haciendo en pulgadas. Gracias.

Teclea en la línea de comando: unidades y ahí selecciona el tipo de unidad que te interese.

**3rayas** · 08-03-2008, 11:01

No indicas nada acerca de la versión ni el idioma, pero prueba esto _ddunits.

**FRANK SOLO** · 08-03-2008, 17:50

Teclear ddunits o unidades es igual y la versión casi que también.

**bernard villanueva** · 12-03-2008, 17:18

Bueno, pues que lo eche en falta, espero que tengáis a bien dejarlo y a publicar trucos, a ver si me organizo un poco y publico algunos. Saludos.

Hola, soy nuevo en el foro peor deseo saber la traducion d comandos de AutoCAD de ingles a español.

**straven** · 12-03-2008, 17:56

Hola, soy nuevo en el foro peor deseo saber la traducion d comandos de AutoCAD de ingles a español.

Si te sabes los comandos en la versión inglés, los puedes seguir usando en la versión español solo tienes que, agregar un guión bajo antes de cada comando, por ejemplo:
Line.

Trim.

Si quieres un listado de las traducciones en eso no te puedo ayudar, aquí hay gente que se las sabe de todas seguro que te ayudaran. Un saludo y bienvenido.
