Hola chicos, acabo de registrarme porque estoy como loco buscando una solución a mi problema. He googleado, pero como no soy experto me pierdo.

Veréis, yo no soy muy bueno modelando en 3d, de hecho, soy un principiante. Pero si que tengo bastante conocimiento en el mundo de la aerodinámica (tampoco soy un crack, pero algo sé) y me propuse diseñar un camión que ofrezca la mínima resistencia aerodinámica posible para reducir el consumo del mismo. A 90km/h esta resistencia representa nada más y nada menos que el 40-50% del consumo del camión (dependiendo del modelo), y quiero reducir este consumo lo máximo posible.

Un amigo mío llamado Santiago Meier (especialista en diseño industrial) está colaborando conmigo para generar la geometría, y una vez que esté terminada se la enviamos por e-mail a un especialista en túneles de viento y técnicas cfd (para visualizar el flujo de aire alrededor el vehículo y calcular su eficiencia aerodinámica). Podéis ver un pequeño resumen aquí.

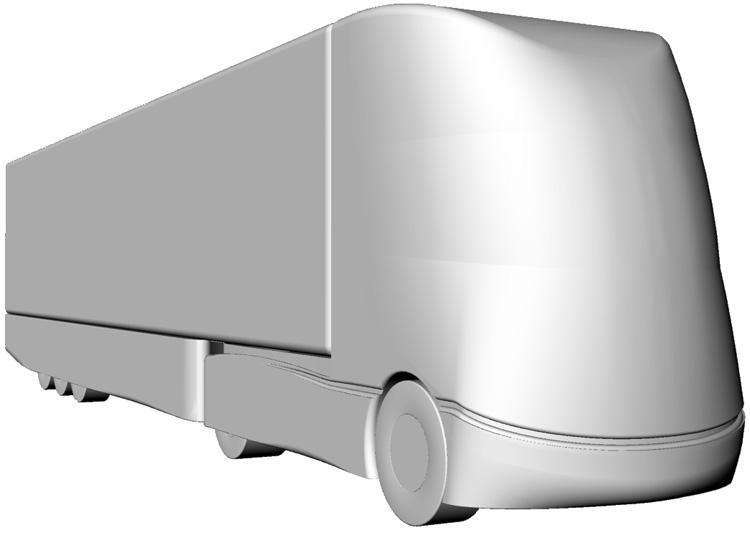

Unos renders para mostrar un poco lo que llevamos hecho, los adjunto.

Bien, el model oestá casi terminado, sólo quedan los retrovisores etc. El problema es que le hemos enviado al especialista en cfd timoteo briet Blanes una versión simplificada para ver si es válido el modelo, y nos dijo que no.

Os comento los pasos que hemos seguido. Primero hice unos planos 2d en bitmap (tengo que aprender a utilizar el AutoCAD, lo sé), luego Santiago Meier (mi amigo), modeló el camión en 3d con el Rhinoceros a partir de los planos, con superficies y polisuperficies Nurb. Luego en el Rhinoceros ejecutamos el comando _shownakededges para ver si había aristas abiertas, y todo estaba correcto, una geometría cerrada, un volumen único (requisito para la prueba cfd). Posteriormente exportamos al formato. Igs y le enviamos el resultado a timoteo, pero nos dijo que el modelo estaba compuesto por 30 objetos, cuando sólo debe haber 1.
¿Poqué en el Rhinoceros sólo aparece un objeto y en el software de timoteo aparecen 30?
¿Hay que hacer algo especial para convertir un conjunto de superficies en un sólido único?
¿Qué programa podemos utilizar para visualizar el archivo. Igs correctamente?
¿Hay algo que deba explicar mejor para que sea entendible?
Espero vuestras respuestas, nos ha costado mucho llegar hasta aquí, y no quisiera que nuestro trabajo se quedará en nada. Muchas gracias por todo.

Posdata: timoteo briet Blanes es un hombre de negocios, con una agenda muy llena, por lo que descartado preguntarle a él. O le enviamos el archivo correcto o nada.

Postdata 2: soy un simple estudiante de informática, no seáis muy duros conmigo.

-- IMÁGENES ADJUNTAS --

[JoseV]

Hombre yo de Rhinoceros ni idea, pero puedes exportarlo a max, allí colapsarlo a una única editpoly y de allí exportarlo a (*.obj) que es un formato reconocible por la mayoría de los programas.

Es algo muy simple y rápido de hacer.

Saludos y suerte con tu proyecto.

[Abner_Perez]

Si te refieres al comando convert to Edit Poly, no es posible, porque el resultado se lo tenemos que enviar en formato igs, el cual sólo puede contener superficies y curvas Nurb. No podemos transformarlo en una malla poligonal. Por otra parte, estamos seguros de que el objeto es cerrado, es decir, no tiene aristas abiertas ni huecos. De lo que no estamos seguros es de que forme un sólido, y que este sea único. De todas formas, gracias.
¿Alguien sabe algo al respecto?

[rulazo]

Te doy una respuesta a partir de lo que entiendo y lo que veo. Para que un volumen en Rhinoceros sea cerrado tienen que estar todas sus aristas unidas. En las imágenes que publicaste del camión puedo ver que el parabrisas es una superficie y la carrocería otra. Si esto es, así como me parece en las aristas que tocan con el parabrisas te tienen que estar apareciendo ejes desnudos. Esto te puede estar ocurriendo con otras partes del modelado. Lo que tienes que hacer es empezar a unir los volúmenes de manera tal que te quede una sola polisuperficie completamente cerrada y sin filtraciones. La caja del camión la carrocería, ruedas, llantas y parabrisas tienen que ser una sola pieza.

Seguí comentando como avanza este proyecto. Me resulta muy interesante. Suerte.

[Abner_Perez]

Precisamente para estar seguros de que todas las aristas estuvieran unidas y formase un volumen sólido ejecutamos el comando _shownakededges, el cual muestra todos los bordes desnudos, y nos dijo que no existía ningún borde desnudo. Yo creo que el problema puede estar a la hora de exportar a IGES, donde se pueden producir problemas con las tolerancias, formatos etc.

Una vía de investigación que estoy abriendo es utilizar el Catia para intentar visualizar el archivo, ya que parece ser que, es el programa que utiliza timoteo. Si consigo ver que son esos 30 objetos, podré arreglarlo.

Bueno, si alguien sabe algo más, se lo agradezco.

[rulazo]

Te consulto lo siguiente. Dentro de Rhinoceros, cuando clickeas sobre cualquier parte del camión, te lo selecciona como un bloque único?

[Abner_Perez]

Te consulto lo siguiente. Dentro de Rhinoceros, cuando clickeas sobre cualquier parte del camión, te lo selecciona como un bloque único?

Sí, en el archivo original (.3DM) al hacer click sobre cualquier parte de la geometría, se selecciona el camión entero. Pero al abrir el archivo exportado. Igs, todas las superficies se encuentran separadas. Si las vuelvo a unir y guardo otra vez en formato igs, me las encuentro de nuevo separadas.

Podrías pensar que los 30 objetos de los que hablaba timoteo son 30 superficies, pero ni de cerca. Para este modelo hemos utilizado bastante más de 30 superficies, es decir, que mediante Rhinoceros no se nos ocurre hacer nada más.

[frmartin]

La troubleshoting de exportación IGES del Rhinoceros dice que es recomendable deshacer el join del cuando se use el shownakededge. http://www.es.Rhino 3d.com/tutoriale...leshotiges.pdf.

Algo pasaste por alto.

[rhinote]

Prueba a instalarte moi3d (nurbs, hay una versión de prueba) e intenta exportar desde allí. Si no, puedes plantear tus dudas en ese foro. El autor responde personalmente y seguro que te puede ayudar.

[Abner_Perez]

Gracias, probaré estas cosas. Si alguien sabe o se le ocurre que, se puede hacer para solucionarlo se lo agradecería.

[akull]

De repente tienes más objetos ocultos o algo no sé nada de Rhinoceros, pero si dices que todo es un solo objeto selecciona el camión invierte la selección y elimina.

Posdata: creo que ese modelo de camión solo ira en línea recta (o sea no podrá voltear ni derecha ni izquierda).

[Abner_Perez]

De repente tienes más objetos ocultos o algo no sé nada de Rhinoceros, pero si dices que todo es un solo objeto selecciona el camión invierte la selección y elimina.

Posdata: creo que ese modelo de camión solo ira en línea recta (o sea no podrá voltear ni derecha ni izquierda).

No existe ningún objeto oculto en el archivo origen, sólo hay una polisuperficie.

El camión puede girar perfectamente, lo que ocurre es que por secreto industrial no puedo mostrar el sistema de giro.

[rulazo]

En la imagen que pusiste (en el render) puedo contar más de 20 objetos distintos. Digo esto porque, hasta dónde yo sé, en Rhinoceros no se le puede dar un matarial a una parte de un objeto y otro al resto del mismo, para hacerlo habría que separar las superficies o en algún caso se podría usar una máscara, aunque dudo que este sea el caso. Espero a ver sido claro.

A si que si luego de hacer el render no uniste todos las superficies de manera que, se logre un bloque ahí hay muchos objetos.
10 neumáticos. 10 llantas, la caja del camión, la cabina del conductor. El parabrisas. Ahí nada más tienes 23.

[Abner_Perez]

En la imagen que pusiste (en el render) puedo contar más de 20 objetos distintos. Digo esto porque, hasta dónde yo sé, en Rhinoceros no se le puede dar un matarial a una parte de un objeto y otro al resto del mismo, para hacerlo habría que separar las superficies o en algún caso se podría usar una máscara, aunque dudo que este sea el caso. Espero a ver sido claro.

A si que si luego de hacer el render no uniste todos las superficies de manera que, se logre un bloque ahí hay muchos objetos.
10 neumáticos. 10 llantas, la caja del camión, la cabina del conductor. El parabrisas. Ahí nada más tienes 23.

Eso tiene fácil explicación:
La primera imagen es un render del Rhinoceros (con el fondo borrado). La segunda imagen es un render del hipershot (recomendado por su sencillez y efectividad).

Tenemos varios archivos para que no nos ocurra lo que dices. Uno es el archivo generatriz (madre), del que se sacan copias para renders o para la prueba cfd. El archivo madre se llama aerocamión 4.3DM (es la cuarta versión) mientras que las otras las llamamos aerocamión 4 cfd.igs etc.

[bliker]

Has probado el comando selbadobjects por si tuvieras alguna superficie que te está haciendo la puñeta? Has jugado con las tolerancias?
Por último, es muy típico esto que cuentas al exportar IGES desde Rhinoceros, a mí me ha ocurrido con algún que otro modelo al importalo en Maya. No sé si el error puede andar por ahí, pero en principio una polysuperficie son muchas superficies cuyas aristas coinciden y que por eso pueden ser unidas con join pero, hasta qué punto al ser exportadas dichas superficies a otro formato Nurbs son tratadas como un solido de Rhino? Has probado a intentar usar merge todo lo que puedas para ver lo que pasa? (.ardua tarea por cierto). Yo probaría con merge alguna polysuperficie simplóna para ver lo que pasa y si no, como último recurso, acude al Rhino newsgroup y pregunta por allí que seguro que te dan alguna solución.

[Abner_Perez]

Gracias, ya he contactado con los de Rhinoceros, y la verdad es que no han visto ningún error en el archivo? Probaré lo de las polisuperficies, algo tiene que ocurrir en algún lugar.

[cehvalbuena]

A ver si es que lo tienes todo agrupado, pica el camión y busca algún comando desagrupar igual sea eso.

[frmartin]

Lo último que se me ocurre es que tú amigo (el de industriales) consigáis algún programa para maquinaria de CNC como mástercam o tebis.

Y desde allí ver el porqué de todas esas superficies abiertas.

Recuerda que los programas de superficies como Rhinoceros, Autodesk Maya, 3d Studio.

No son iguales a los programas de sólidos, como Catia, Solidworks, Solid Edge y demás.
