Referencias desde estos puntos

[Megawomad]

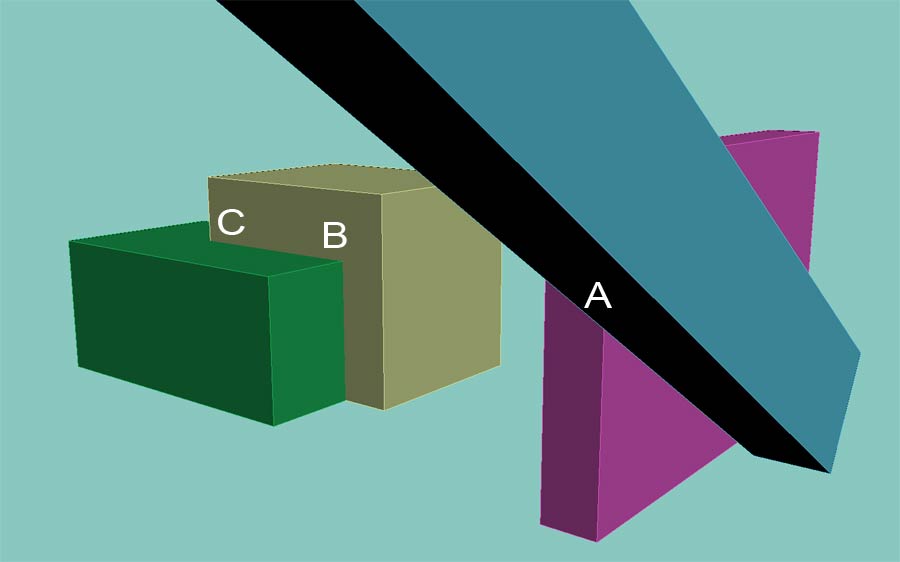

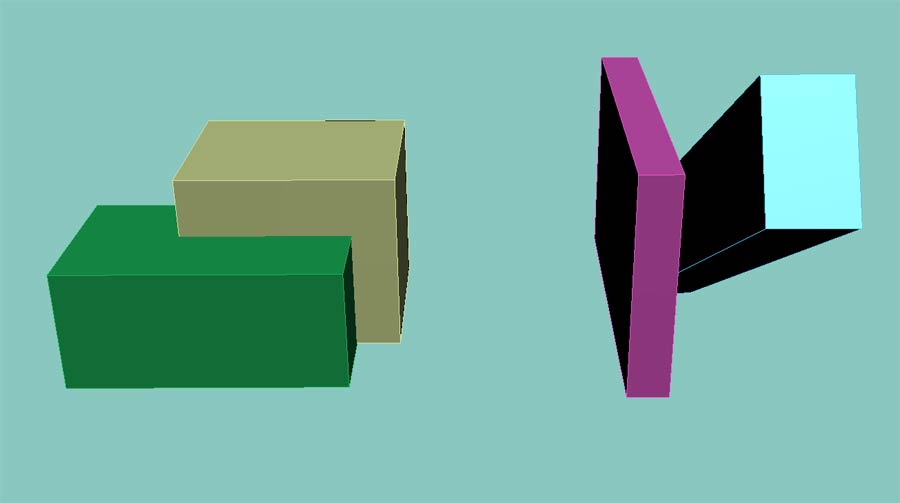

Hola. ¿alguien de ustedes me podría decir como empezar a dibujar desde estos puntos de intersección (a,b,c)? No logro que los Snaps hagan referencias a estas intersecciónes, no encuentro nada referente al tema. Qué raro me parece básico, pero aún no encuentro la solución. Gracias, a ver si tengo suerte y alguien me da la solución.

[jair_gh]

Con el autogrid, activa la barra de herramientas de extras, ahí esta.

[Megawomad]

No me refiero al autogrid que se adhiere al plano del objeto, lo que yo intento es que me detecte la referencia de esos puntos, la intersección.

Estos son dos temas que he abierto, el primero comprenderás mejor a lo que me refiero.

ayuda por favor, de verdad. - Intersección en líneas. https://foro3d.com/f24/ayuda-por...eas-76198.html.
Snap ¿intersección, dónde está y cómo funciona? https://foro3d.com/f24/Snap-inte...ona-75147.html.

Mira ver si se te ocurre algo, y me cuentas, gracias.

[Megawomad]

No me refiero al autogrid que se adhiere al plano del objeto, lo que yo intento es que me detecte la referencia de esos puntos, la intersección.

Estos son dos temas que he abierto, el primero comprenderás mejor a lo que me refiero.

ayuda por favor, de verdad. - Intersección en líneas. https://foro3d.com/f24/ayuda-por...eas-76198.html.
Snap ¿intersección, dónde está y cómo funciona? https://foro3d.com/f24/Snap-inte...ona-75147.html.

Mira ver si se te ocurre algo, y me cuentas, gracias.

(probando la opción citar disculpen las molestias).

[Rbk]

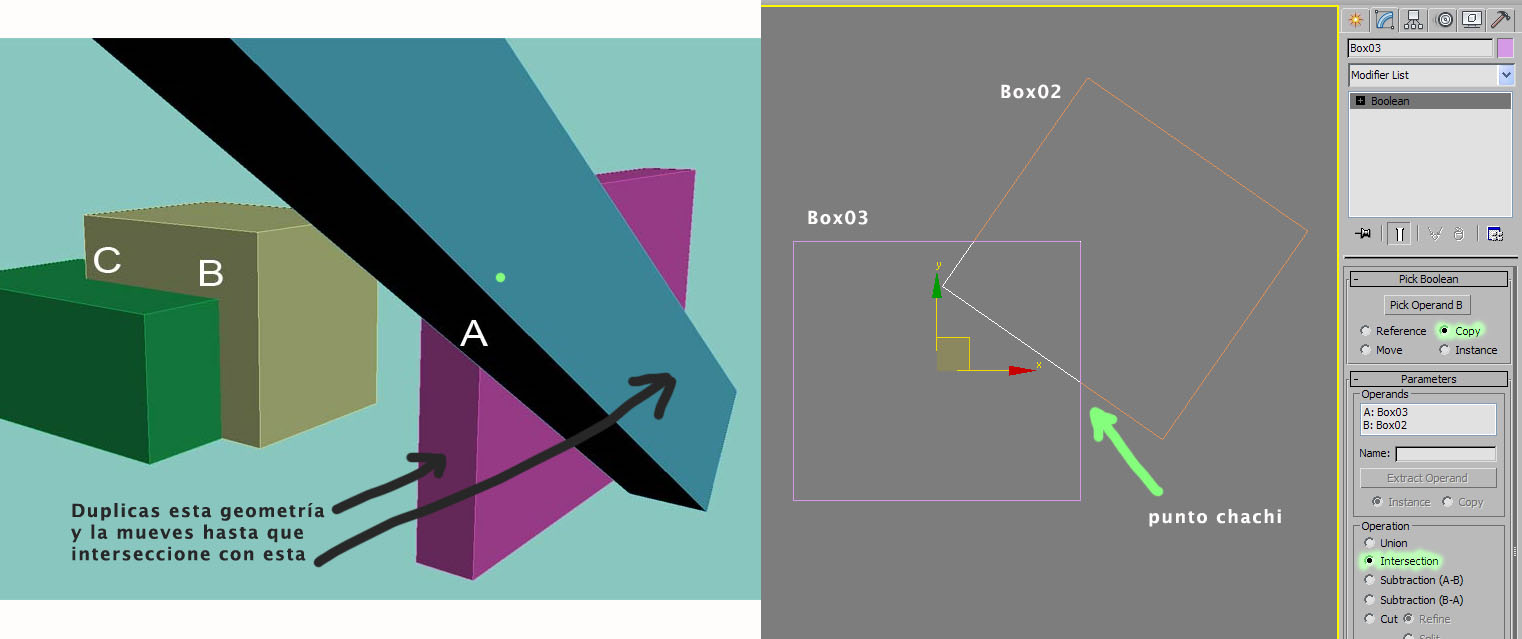

Para los puntos b y c activa el autosnap a los vértices, para la intersección no haysnap, lo siento. Si te es indispensable yo haría un truco sucio: haz una copia de la figura rosa y azul, mueve la azul hasta que invada la rosa, haz una booleana de sustracción y así ya tendrás alguna arista con vértices a los que referenciar.

[Nessito]

No existen esos Snaps en 3dsmax, lo siento, pero esto no es AutoCAD. Ni intersección aparente ni siquiera un vulgar perpendicular.

Hay que cambiar de chip, amigo.

[Megawomad]

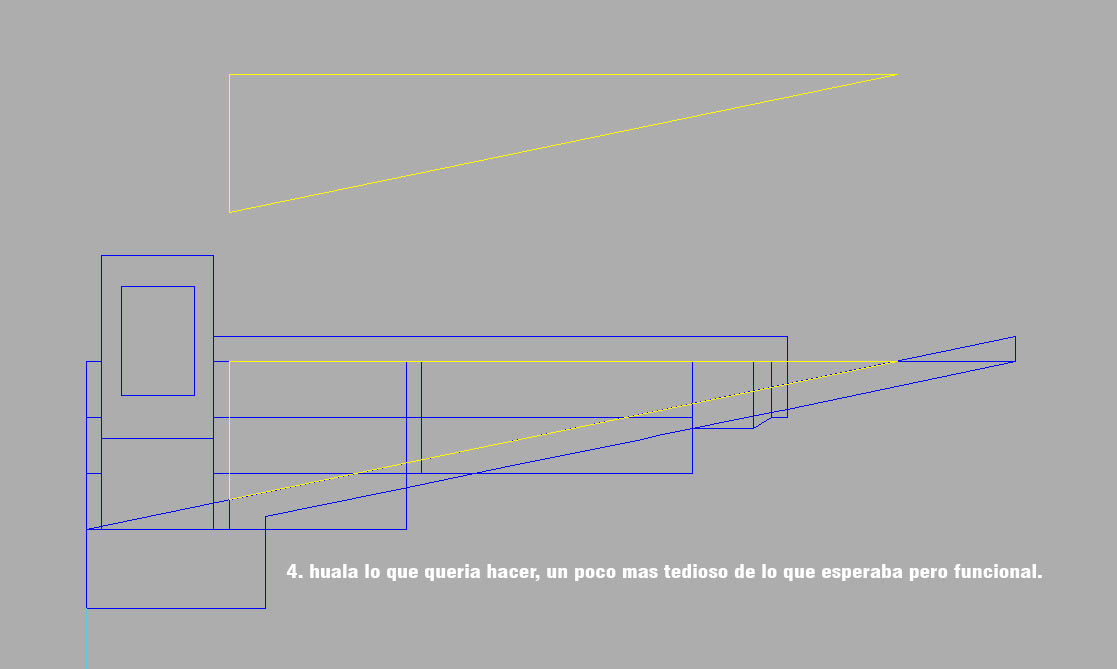

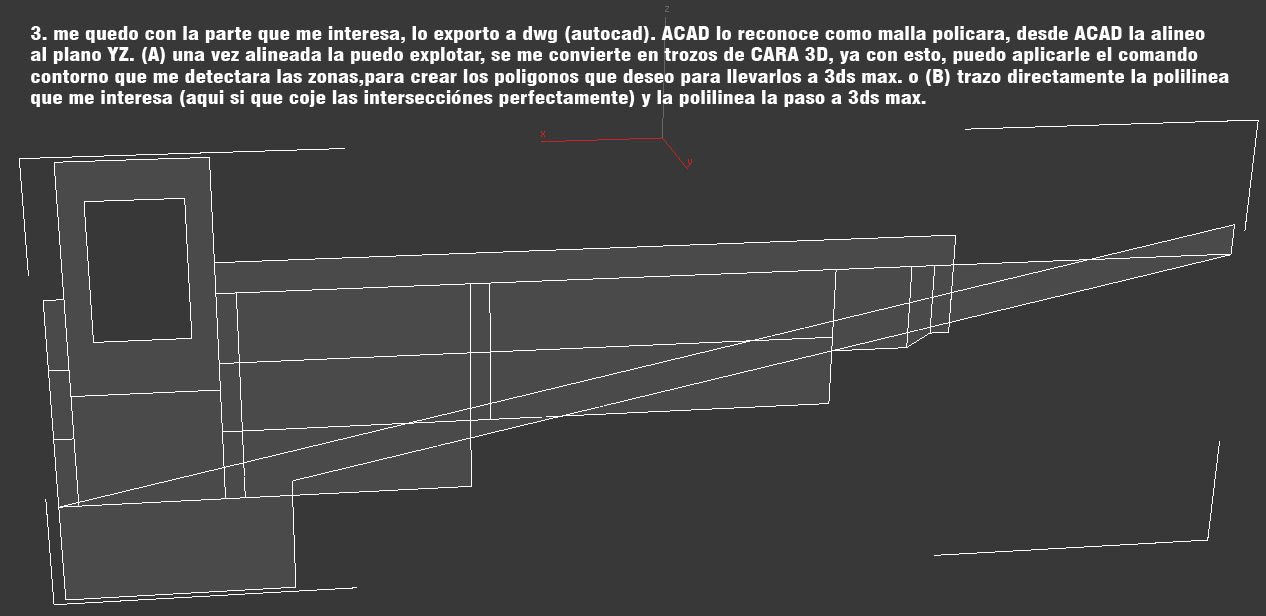

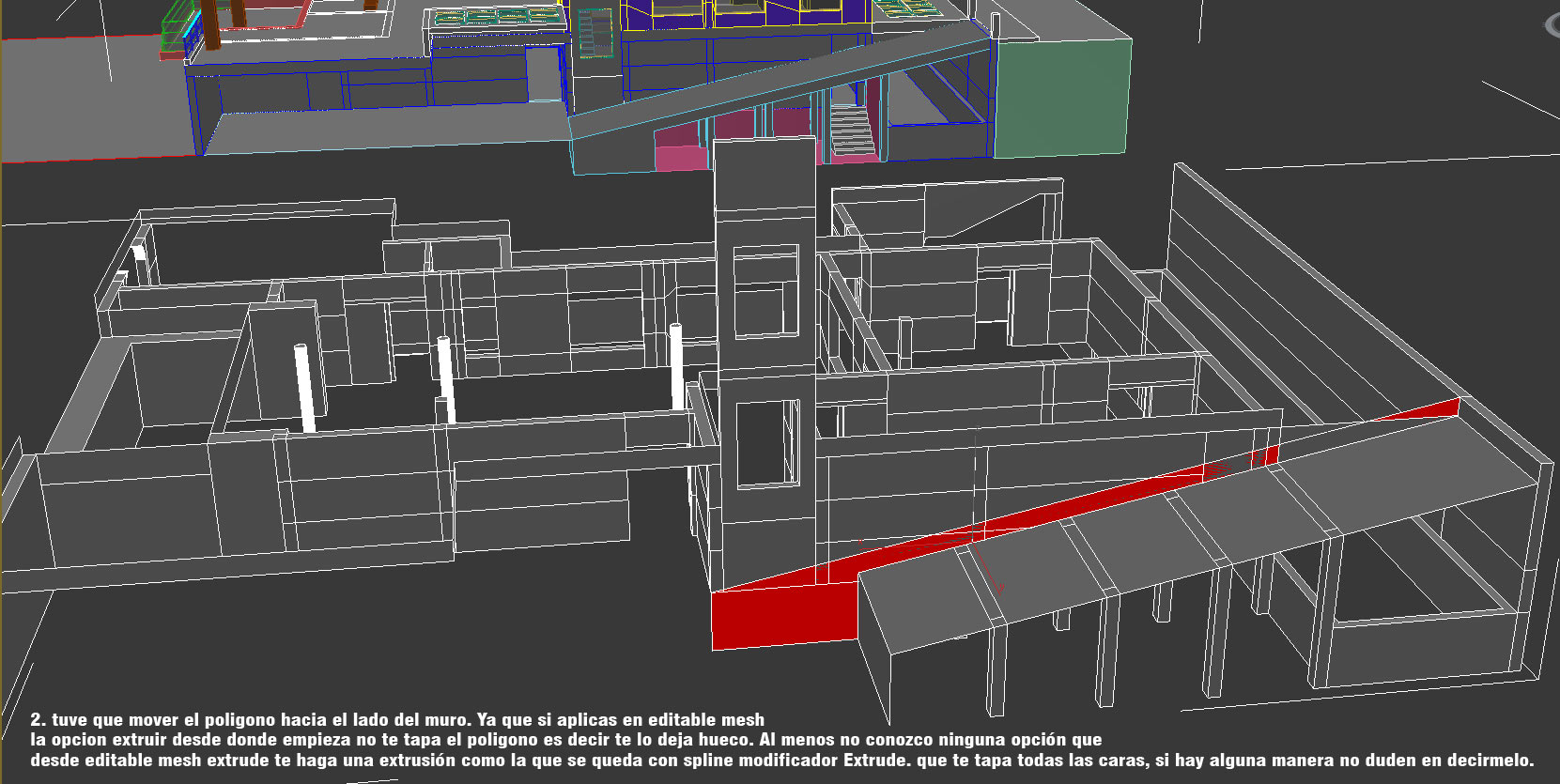

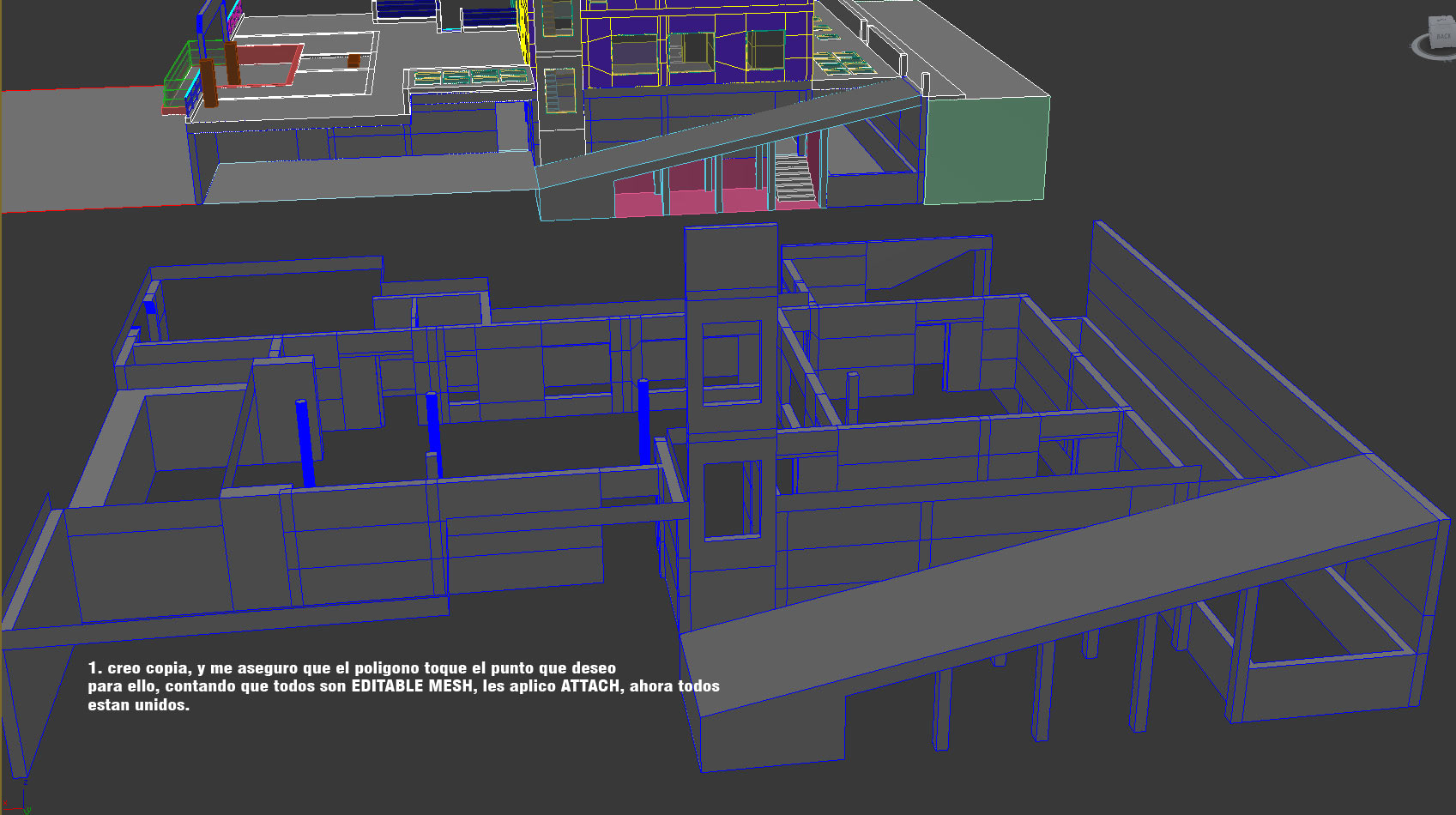

Tengo un método que me permite hacer lo que quiero, pero dependo de AutoCAD. Adjunto imágenes con sus textos explicados.

Espero que lo comprendan, y si me aportan algún método más rápido, genial.

Rebeca, no probé lo que me dijiste ya que lo de las cajas era para saber si alguien podría ir directamente con referencia desde esos puntos en concretos (puntos o roces), gracias por tu interés en responderme se agradece.

Nessito, amigo, cambiar de chip está bien, pero de placa base es chungo.

Nessito, si sabes algún método mejor que el que adjunto con imágenes, soy todo oídos, gracias por responderme.

Que no nos falte la salud para poder dedicar horas y horas a este maravilloso mundo de la creación y disfrute audio visual. Saludos de corazón.

[Rbk]

Pues no sé para qué querías ese triángulo, pero con el método que te expliqué lo hubieras conseguido igual. De todas formas, si quieres la exactitud de AutoCAD, modela con AutoCAD y se acabó el problema.

No hace falta ser un experto para darse cuenta de que 3dstudio es un programa para visualización de imágenes en perspectiva y no un programa para sacar planos o detalles técnicos. Lo normal es que ese triángulo se dibuje a ojímetro.

[Nessito]

Se puede hacer más o menos lo mismo sin salir de 3ds Max, sin duplicar atachar los objetos ni guarrindonguerias de esas. Lo único que necesitas es que las líneas de las que quieras hallar la intersección estén en el mismo plano (que sea una intersección real, no aparente):

1. .
2. metes un Edit Poly (el mismo) a los objetos de los que quieras la intersección.
3. seleccionas los Edges en cuestión.
4. le das a create Spline. Con eso te creara una Spline por cada objeto (habitualmente 2).
5. quitas el edit poly.
6. seleccionas una de las Splines creadas en 3. Atach la otra y.
7. usa las opciones de trim/extend para tener una línea hasta el punto que interesa.

Es un coñazo, pero es más rápido que tú sistema creo yo. Aunque solo sea por no tener que abrir el AutoCAD.

[Megawomad]

Gracias por vuestras respuestas.
Nessito, gracias me has dado un método para este caso en concreto sin utilizar AutoCAD, pero me he imaginado otra situación en que los Edges en cuestión no existen y tendría que recurrir a AutoCAD.

Quiero llegar a un nivel medio-alto en 3ds Max en la rama de arquitectónica.

El diseño no sólo se utiliza para realizar grandes diseños, sino también para crear buenos productos.

Me esta saliendo un cuerno, me da que voy a probar el Rhinoceros.
Rebeca, quiero llegar a ser un experto que no trabaje nunca a ojímetro, al menos en proyectos que ya dispongan de medidas calculadas y desarrolladas.

Para mí la infografía es acercarte a la realidad todo lo que se te permita, sabiendo que tenemos factores que nos repercuten.

Ante todo hemos de ser funcionales, capaces de realizar con cierta rapidez y desenvoltura las tareas que se nos encomienden.

Mi fin es crear un diseño solo una vez y que me permita su visualización y producción. Gracias a todos, y salud para el foro que hay mucho que mejorar.

Por ejemplo, dentro de los temas crear sub temas, por ejemplo.

Tema: modelado 3ds Max.

Sub-tema: ayudas al dibujo - Referencias.

Temas a tratar: Snaps.

No sé un poco más de orden hacer posible, aunque como es lógico hay que buscar para encontrar, pero puedes ir directo a algunos temas.
