Modelar tejado

[rubbin]

Hola, tengo la duda de cómo modelar un tejado a 4 aguas con un agujero en medio, y con un perfil dado. Adjunto la imagen de la planta de la cubierta que es sencilla pues es un cuadrado y también del perfil del Faldon. He intentado hacerlo con una revolución dando solo 4 segmentos y claro lo hace bien, pero el resultado no se ajusta a la planta pues la revolución la hace pequeña, las esquinas no coinciden con el tamaño de la planta. Bueno a ver si alguien me dice algo. Un saludo y gracias.

-- IMÁGENES ADJUNTAS --

[EdiaN]

algo así? Si es así es muy simple es una simple caja y escale el polígono de arriba. El perfil del faldón no te lo entendí, quizás lo conozco con otro nombre.

-- IMÁGENES ADJUNTAS --

[maxtoon]

Te me adelantaste weon. Otro método, 4 pasos.

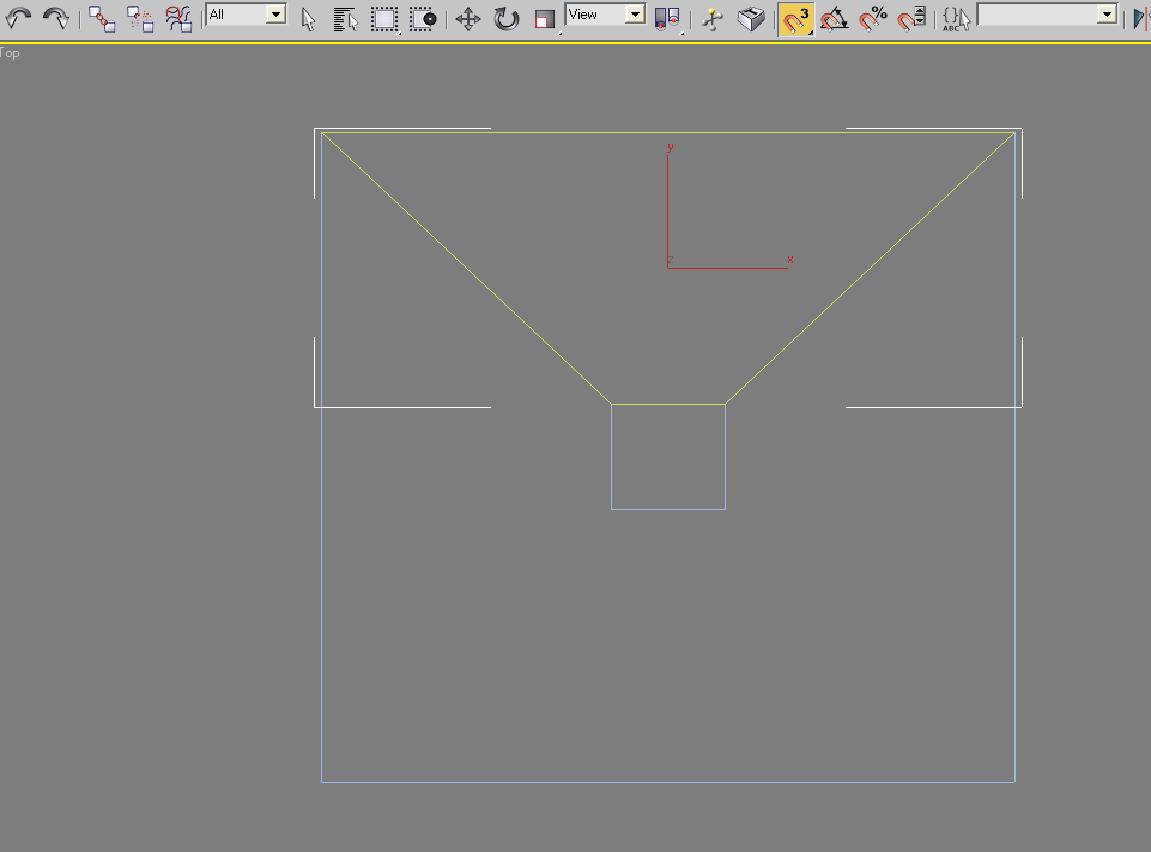

1- Creamos Spline amarilla dibujo 1(en planta) y extrusionamos.

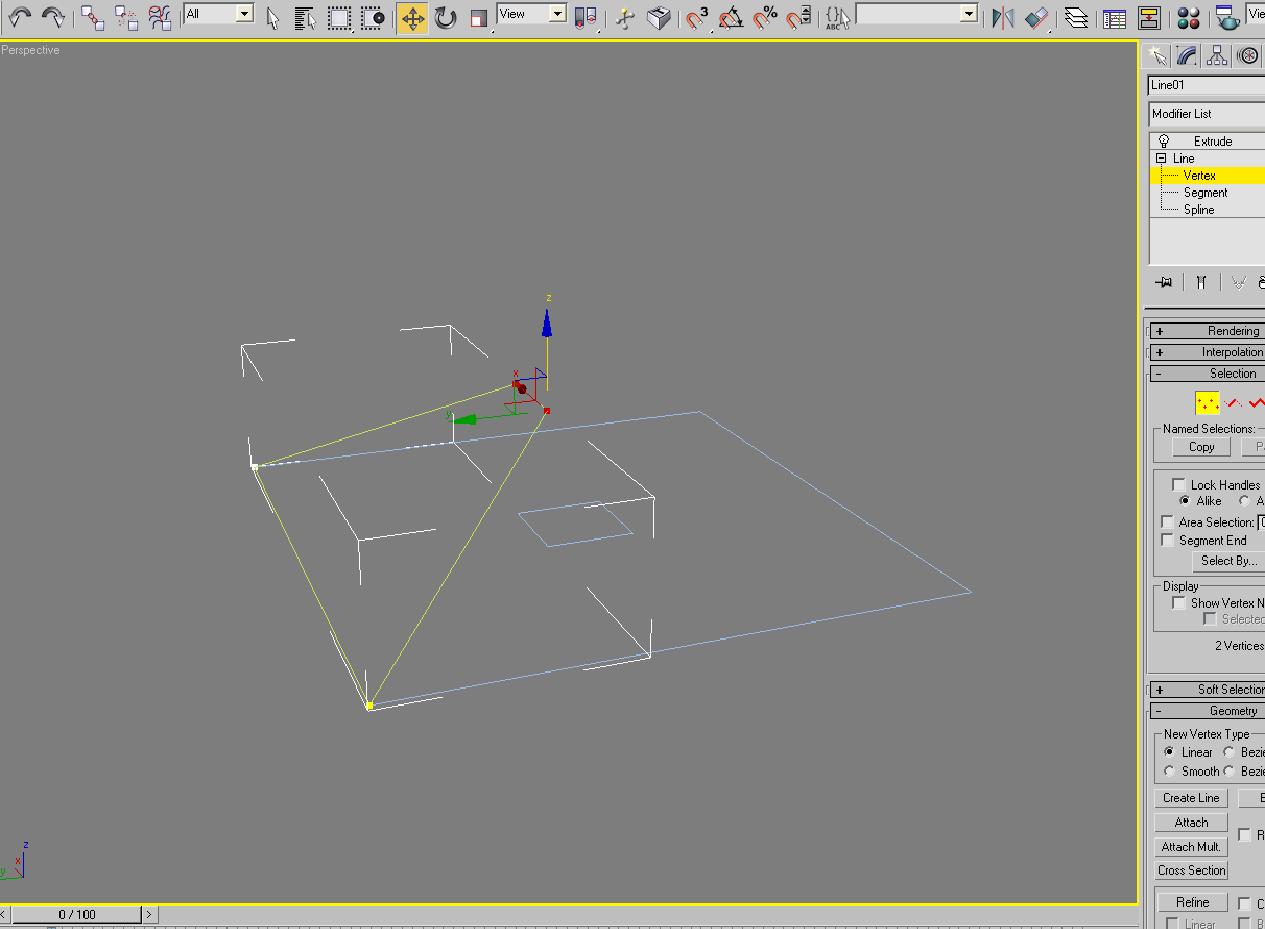

2- Levantamos los dos vértices interiores hasta la cota z(dib 2).

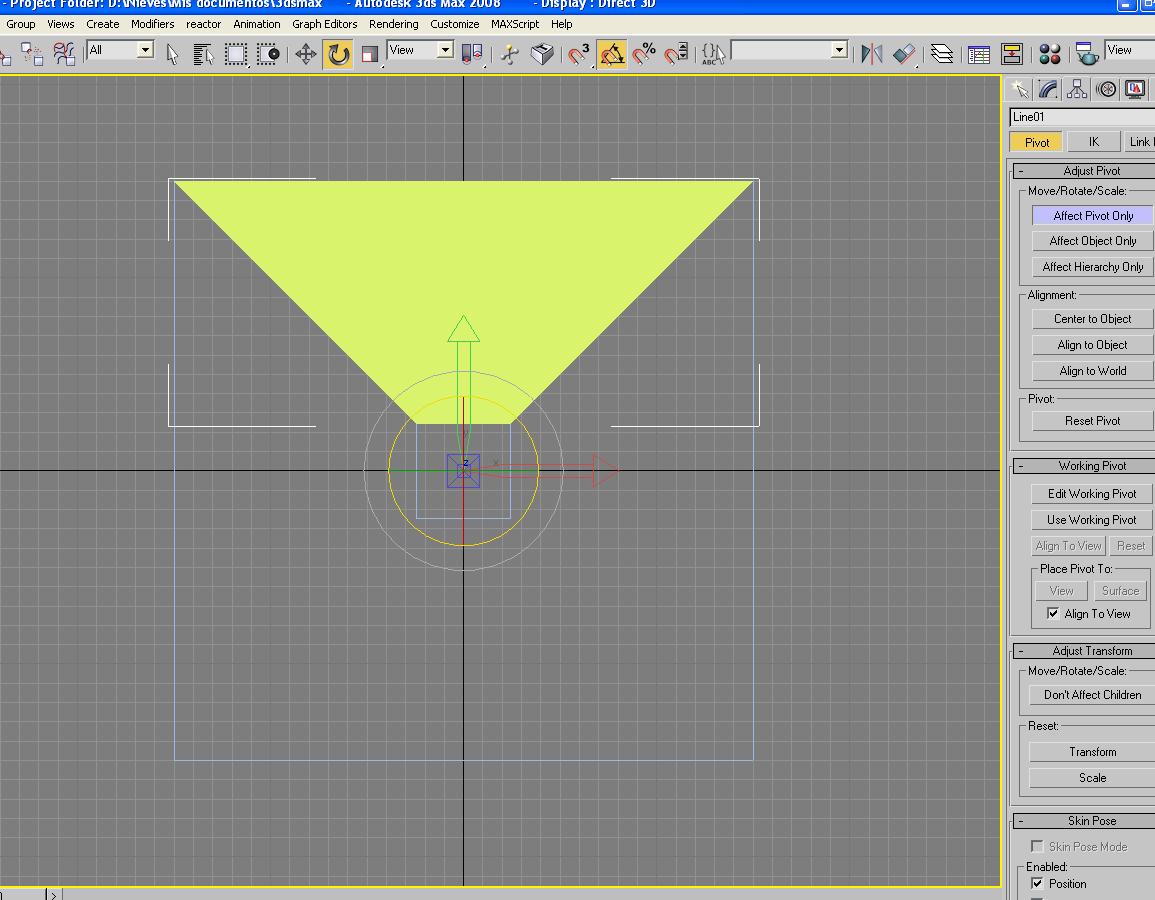

3- Movemos el pivote al centro (justo)(dib 3).

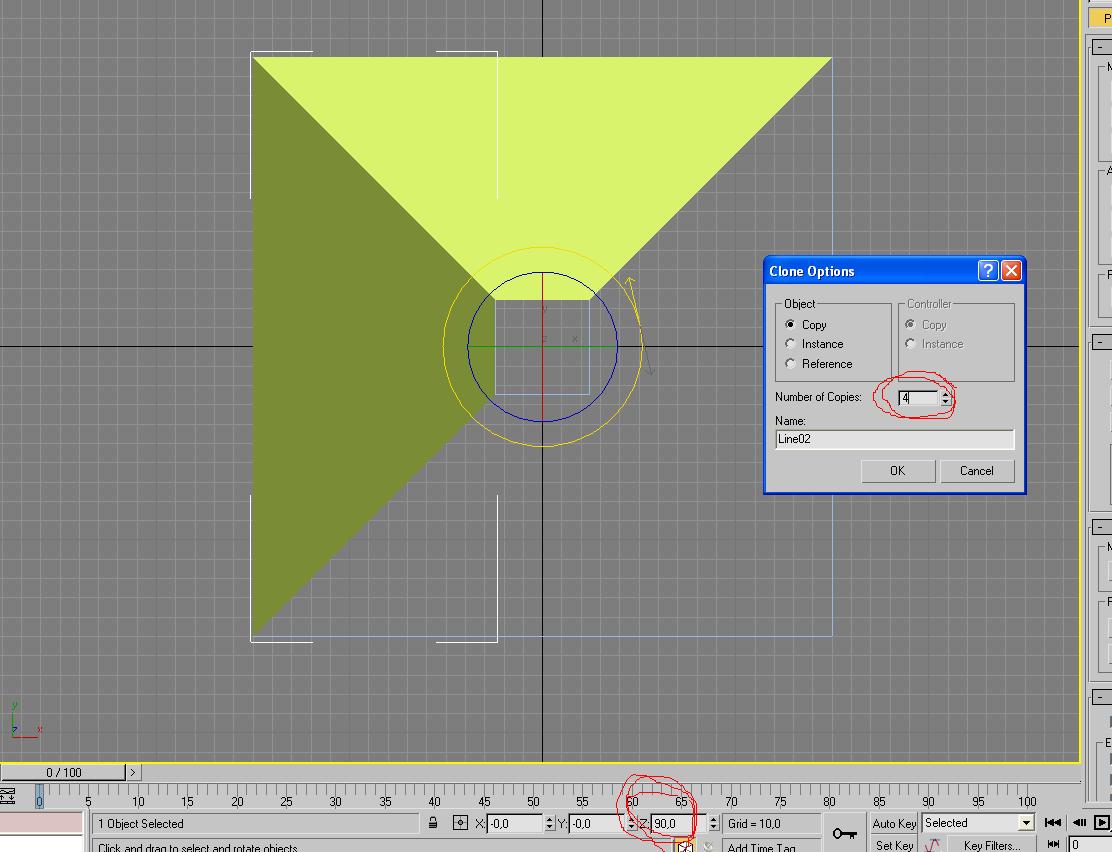

4- Con mayúsculas pulsado y Snap ángulos 90 grados en z en cualquier dirección derecha u izquierda y 4 copias, (dib4).

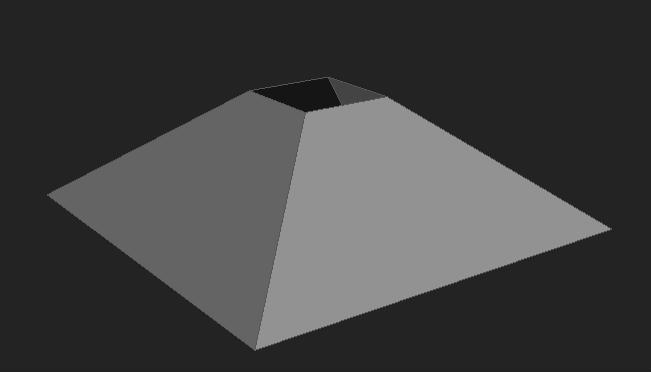

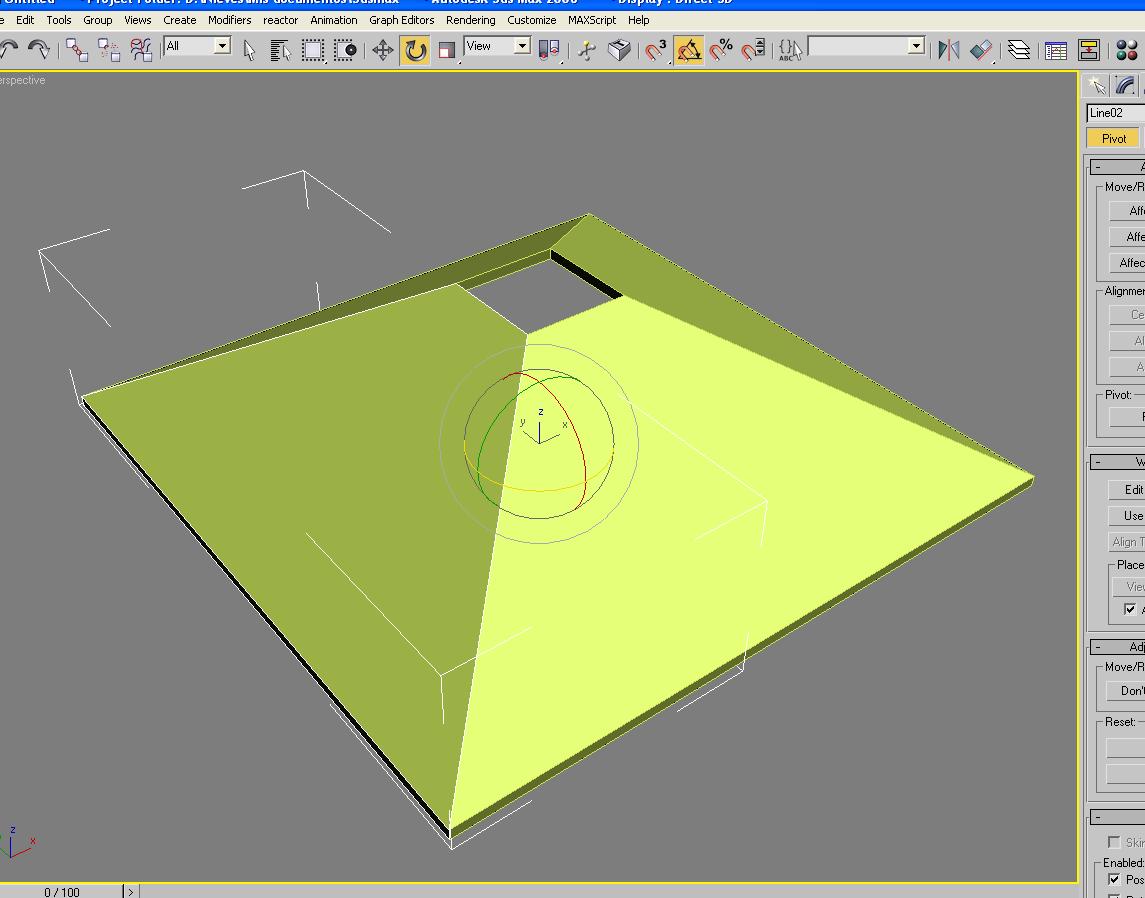

5- Tu techo a 4 aguas, (dib 5). Saludos, Edian.

-- IMÁGENES ADJUNTAS --

[rubbin]

Creo que no habéis leído bien mi mensaje o es que no me he explicado bien. El Faldo tiene un perfil determinado, aparece en el dibujo. Gracias.

[sejob1975]

Pero ese perfil no tiene nada de particular siguiendo el método que te dice Edian y aplicándole un Shell o extrusión consigues la forma que estas buscando.

[rubbin]

Pues yo no lo veo tan sencillo.

[Aker101]

Editado : ya he visto que has intentado este método, y dices que no te satisface, pues no sé, yo creo que a partir de obtener un modelo con esta técnica, seria cuestión de ajustar el resultado, pero, en fin.

-- IMÁGENES ADJUNTAS --

[EdiaN]

Creo que no habéis leído bien mi mensaje o es que no me he explicado bien. El Faldo tiene un perfil determinado, aparece en el dibujo. Gracias.

Te puedes explicar bien, no sé qué es un Faldo, es decir con ese nombre no lo conozco, pero me imagino que es, lo puedes mostrar en una imagen real.

[sejob1975]

Pues yo no lo veo tan sencillo.

Si es muy fácil y no lo digo por arrogante, o por hacer un juicio de experto que tampoco lo soy, pero creo que le estas achacando tus limitaciones en el usos de la herramienta a la herramienta misma, te aseguro que el primer método que utilizaste es el más fácil, sin embargo, debe haber al menos 10 formas o más de hacer ese techo en menos de 5 minutos.

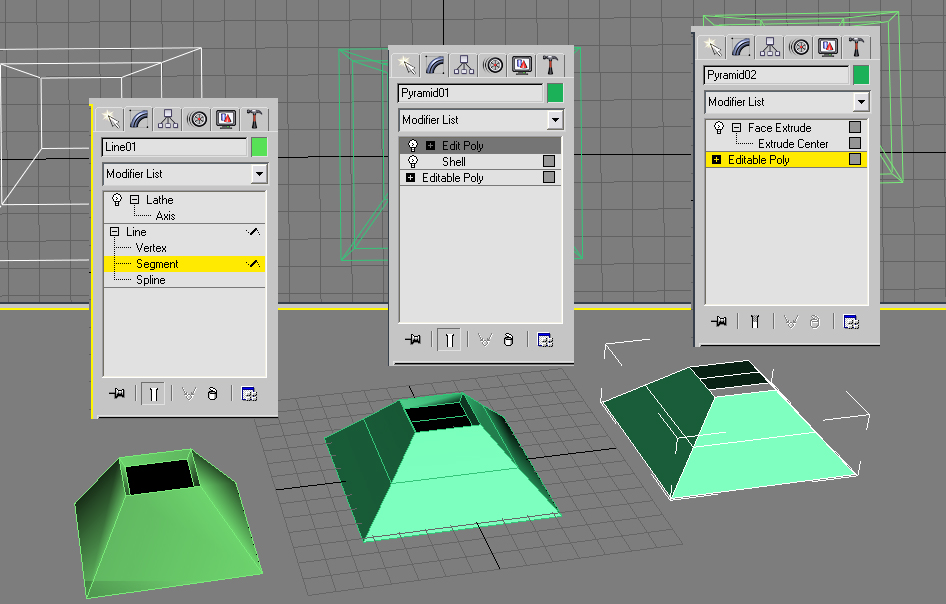

Te dejo algunos ejemplos.

-- IMÁGENES ADJUNTAS --
