Extrusion múltiple de un perfil

[themontage]

Hola a todos. Estoy trabajando en una estructura muy compleja en el AutoCAD, que partiendo de unas líneas tengo que extrusionar todas estas en un perfil determinado (heb200).

Sé la manera de hacerlo una a una, con extruir y Path, dándole la línea como Path, pero habría alguna manera de hacerlo de manera múltiple: es decir, extruir más de un perfil (de líneas de dirección diferentes) a la vez?
Me han hablado de la formula matriz, pero no tengo ni idea.

Podéis aconsejarme? Gracias a todos de antemano.

[themontage]

Hola a todos. Estoy trabajando en una estructura muy compleja en el AutoCAD, que partiendo de unas líneas tengo que extrusionar todas estas en un perfil determinado (heb200).

Sé la manera de hacerlo una a una en AutoCAD, con extruir y Path, dándole la línea como Path, pero habría alguna manera de hacerlo de manera múltiple: es decir, extruir más de un perfil (de líneas de dirección diferentes) a la vez?
Me han hablado de la formula matriz, pero no tengo ni idea.

También me han dicho que en 3d Studio Max sería muy fácil hacerlo, ¿cómo lo tendría que hacer? Agradezco todos los consejos, tanto para AutoCAD como 3dstudio.

Podéis aconsejarme? Gracias a todos de antemano.

Posdata: adjunto una fotografía de la estructura para que veáis su complejidad.

-- IMÁGENES ADJUNTAS --

[cebula]

Podrías usar dos utilidades, una de ellas es el lattice, pero antes que nada, manda una imagen 2d de tu estructura y te explico como.

[themontage]

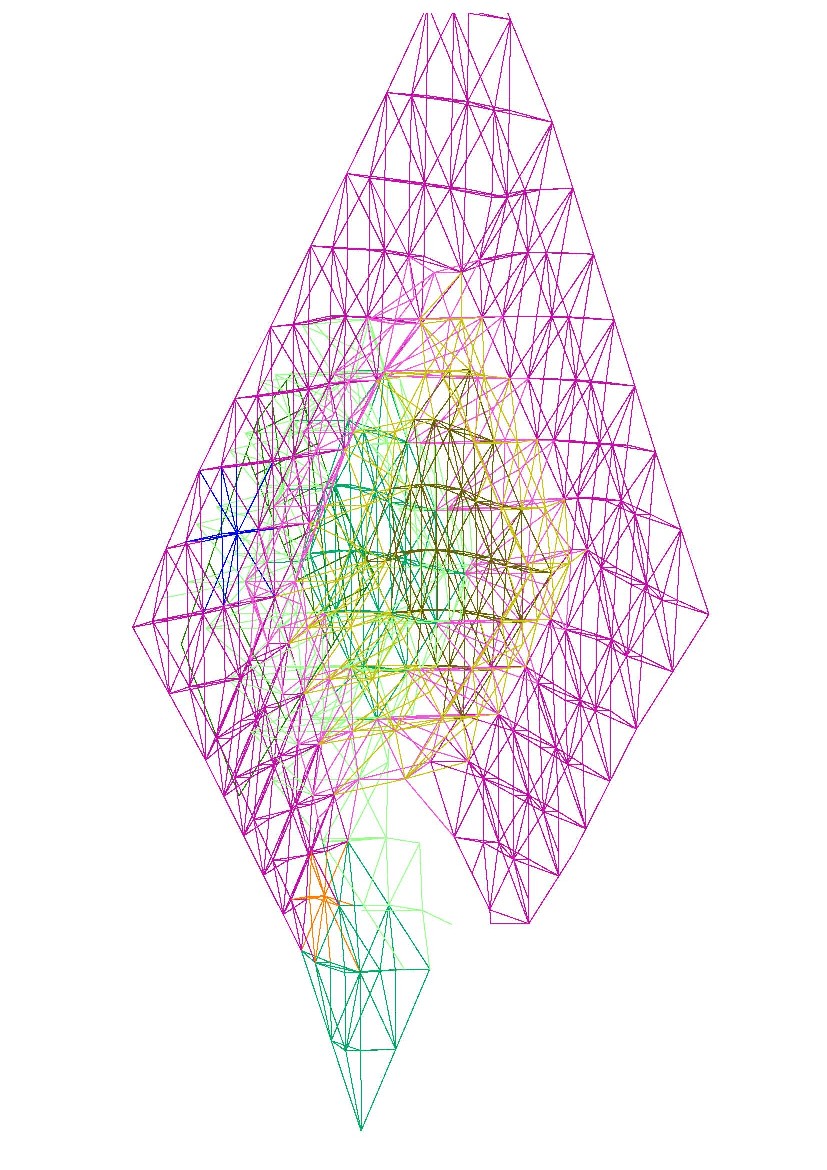

Muchas gracias Cebula. Ya adjunté la fotografía 2d de la estructura, espero me puedas ayudar, estoy muy estresada con el tema.

[cebula]

Ok veo un poco deforme la estructura, no sé si sea un error o así debe de ser.

[themontage]

Es deforme, es adaptativa al terreno y tiene deformaciones, es una estructura espacial piramidal.

[cebula]

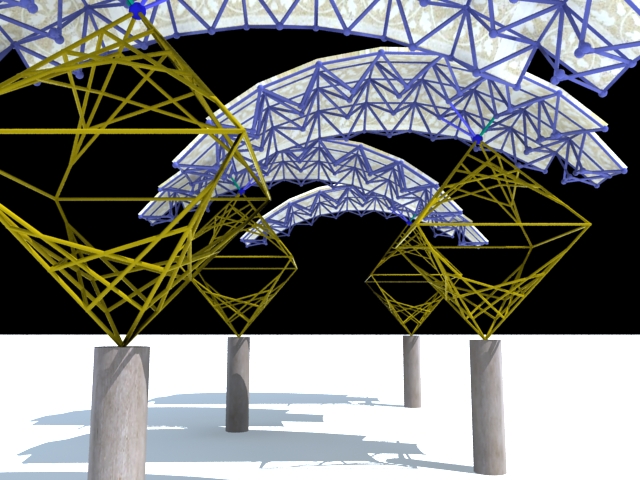

Acabo de hacerte un ejemplo de los comandos lattice y cross section bueno en 3dsmax podrías hacer estructuras mucho más complicadas que está con mucha facilidad, prueba con el modificador lattice.

-- IMÁGENES ADJUNTAS --

[themontage]

Como sería el modificador lattice en español? Tengo el AutoCAD en español? Sí? Es cierto que en 3dstudio se haría más fácil? Cómo se tendría que hacer en Studio Max?
Perdón por preguntar tanto, no te quiero agobiar.

[cebula]

Como sería el modificador lattice en español? Tengo el AutoCAD en español? Sí? Es cierto que en 3dstudio se haría más fácil? Cómo se tendría que hacer en Studio Max?
Perdón por preguntar tanto, no te quiero agobiar.

De eso se trata de ayudar, la imagen que te envíe es creada en el estudio max, sobre AutoCAD hacer eso sería complicado, así que, te recomiendo el 3ds Max, y si es posible pon aquí la planta de la estructura desde AutoCAD si la tienes, copia la planta de la pura estructura en nuevo archivo y aquí la sacamos.

[themontage]

Lo cuelgo. Ah. Los perfiles tienen que ser heb300.

[cebula]

Ok gigamos que en i.

[themontage]

Si, en i. Y ahora, lo importo a 3dstudio ¿no? Tal como esta, en 3dimensiones, ya construido en línea.

[cebula]

Y esos perfiles como los piensas unir.

[themontage]

No es necesario unirlos, me basta con que estén extrusionados, no me hace falta que sean un único sólido. Además, sé que me daría errores tanto el Studio Max como el AutoCAD, algo pasaría que no me los podría unir.

[cebula]

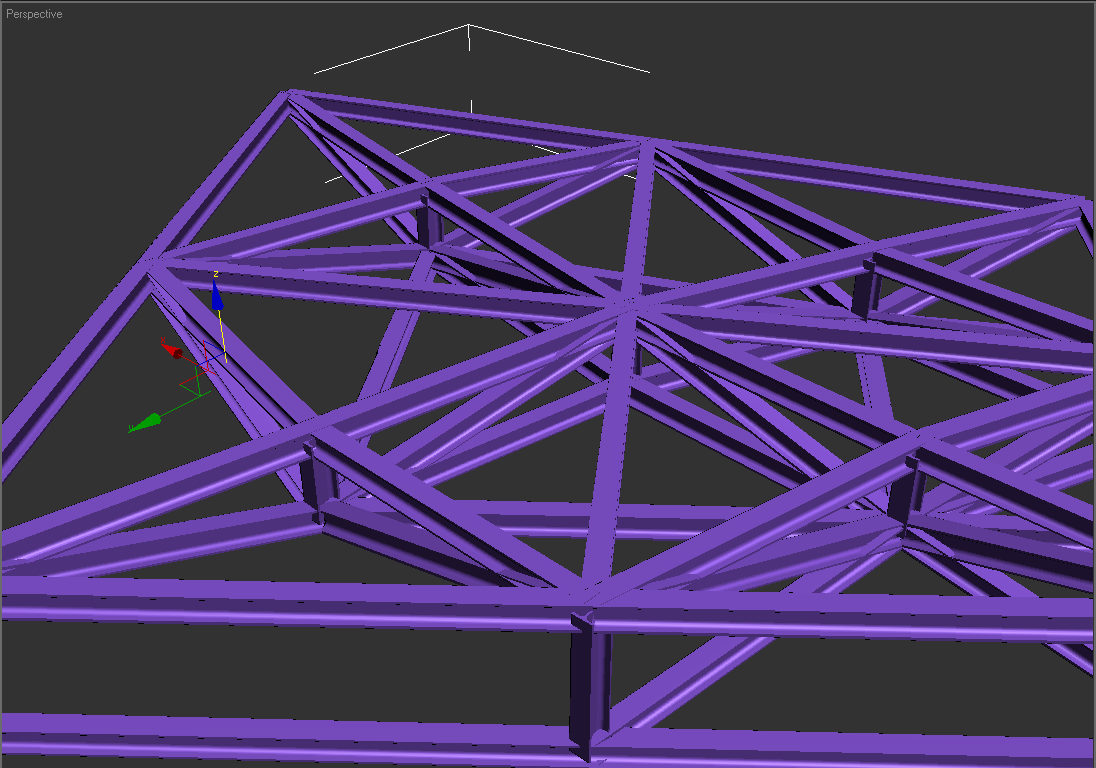

Ok te mando una sección de cómo quedaría, te recomiendo que ordenes el archivo.

-- IMÁGENES ADJUNTAS --

[themontage]

Perfecto, esta perfecto. A qué te refieres con ordenar? Sólo te he mandado un trozo por que es muy grande, más del doble de eso que te he mandado.

[cebula]

Ok se me término el tiempo, tengo que lavar mi ropa e ir a una fiesta, te explico rápidamente.
1-importas el archivo desde el max como tipo de archivoAutoCAD drawing.
2-cambias la escala a metro y das ok.
3-aplicas el modificador swep.
4-en section type buscas el perfil i.
5-en la persiana parameter están los parámetros para cambiar el alto ancho espesor y curva del perfil i pones las medidas que ocupes.
6-fin.

Para cualquier aclaración mi correo es cbula_5@hotmail.com.

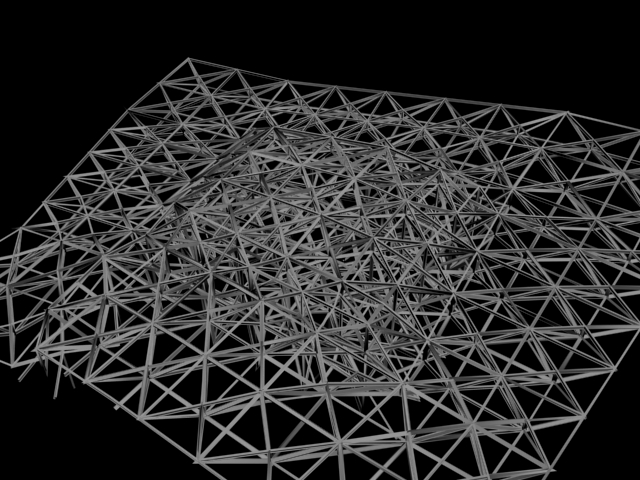

Te mando la escena para que veas como ejemplo. Suerte.

-- IMÁGENES ADJUNTAS --

[themontage]

Muchas gracias Cebula. Te agradezco mucho tu ayuda, no sé ni cómo expresarlo. Si tengo alguna duda ya te consultaré. Muchas gracias otra vez.

Y que lo pases muy bien en la fiesta.

Yo entrego mi proyecto fin de Carrera la semana que viene y ahora ando corriendo con todo. Gracias.

[themontage]

Ya me salió. Mil gracias. Con gente como tu el mundo, te lo aseguro, iría muchísimo mejor.

[cebula]

Excelente, -.
