As-90 Braveheart y no es la película

[karras]

Es, como no, un obús autopropulsado, esta vez inglés. Empezando que es gerundio y a ver si no paramos hasta el final.

-- IMÁGENES ADJUNTAS --

[josepzin]

Nuevo tanque.

[karras]

Bueno mientras dejo un poco aparcado éste bicho y me dedico a otro que tengo a medias, ya abriré un mensaje más adelante, me he dedicado a inspeccionar eso de los blogs y me he hecho un blog de mis modelos.

No sé que tal esta, pero se aceptan sugerencias, porque no tengo ni repajolera idea del tema. El caso es que se ven todos y eso por ahora me vale.

Espero que os guste. http://www.lacoctelera.com/Karras.

Posdata: he visto que muchos que publican meten un mensaje siempre debajo o un enlace ¿Qué tengo que hacer para que me salga el enlace debajo cada vez que publico algo? ¿hay alguna manera, truco o similar?

[pedropp]

Karras, menú superior, enlaces, editar firma.

[karras]

Gracias voy a probar con un mensaje nuevo.

[Warcklock]

Karras la firma se actualiza automáticamente en todos tus mensaje, al igual que los avatares. Tú y tus carros de combate, no paras tío.

Slu2 y 3d.

[karras]

Bueno chavalotes, como mi PC ha hecho crack, y estoy con uno de prestado, me he acordado y os subo la escena lista para que el que quiera pueda empezar a modelar el AS-90 Braveheart.

Consiste en los blueprints preparados para empezar a modelar, así como los mapas necesarios. Aunque yo ya tengo algo ya empezado, os esperaré a que tengáis el lateral izquierdo (empezar por ahí para ir todos a la vez), o si queréis cuando tenga algo mejor hecho lo subo también y así será más fácil.

Ya sabéis que yo lo hago en el 3.1 así que, no os asustéis de los menasajes que os salgan, mantened la escala y todo será igualito. A ver si cuando tenga el nuevo PC, les he dicho que no me metan el Windows Vista, me rula el 3ds Max 3.1 o por lo menos el 3dsMax 8, en los de mis hijos el 3ds Max 7 y 8 no se deja instalar, y son Pentium 4. Ahora me he pillado un AMD am2 a 4,2 64 bits, y 2 Gb de Ram, a ver si rula bien todo y seguiremos publicando. Por ahora lo tengo todo parado.

Venga un saludo.

Posdata: me han pasado unos planos de un futuro tanque chino que mola mogollón, por si alguien los quiere.

Postdata 2. Voy a empezar a aprender a usar el Vray, se admiten ayudas. A lo mejor hastra me hago infoarquitecto de esos.

-- IMÁGENES ADJUNTAS --

[temujin-khan]

Ole ole otro tanque ha ver que tal te queda este, como todos sublime seguro a este mensaje me apunto.

[karras]

Eso de a ver cómo te queda este no procede, ya que tú vas a modelar también por hablar. Así que lo propio es que nos debería de quedar a todos igual de bien.

[temujin-khan]

Me refería a que seguro te quedaba genial como todos los que has hecho que el otro día los vi, pero vamos que los blueprints ya s había descargado, ya veremos si me atrevo a empezar todo depende del tiempo, ya sabemos todos lo que es, ale a dar caña.

[karras]

Bueno empezamos a dar buenas referencias, para que se sepa lo que se hace. Se trata del modelo de Trumpeter, marca de maquetas. A mí me enviaron las instrucciones por correo un colega de Cádiz, pero en este enlace están en un estado aceptable, aparte de imágenes de modelos ya montados. http://Trumpeter, col, ne.jp/box/rev-as90.html.

Hay dos versiones, sólo varía la longitud del cañón, así que, se pueden hacer las dos (solo hay que variar la longitud). En esta fotografía se ve la versión larga y el camuflaje usado en Inglaterra, si hacéis la versión que tienen en Irak, ya sabéis, arena y va que arde. Otra cosa. Este bicho sólo esta con los ingleses, no se ha vendido por ahí, así que, tiene que ser inglés por huevos.



Iré poniendo enlaces según vaya encontrando, si alguien pone más pues mejor.

Aquí por detrás.



Y por la derecha, ahí algo se aprecia de la suspensión. Aunque en la maqueta se ve mejor.



Un poco de la trasera.

[mesh]

Un día se te va a escapar un petardo de esos y la vas a liar, podías modelar lírios, mucho más pacíficos.

[karras]

A ver si me dedico a modelar casas y os jodo el negocio. Venga a ver si se anima alguien, esta tirado de hacer éste. Una caja luego otra caja, se le añade otra caja y se bisela todo. Con estos tres pasos ya tenemos el wip que puse al principio.

Cuando tenga el PC bueno seguiré con él, mientras tenéis tiempo de ir pillándolo.

[Puma-SPA]

A ver si me dedico a modelar casas y os jodo el negocio. Venga a ver si se anima alguien, esta tirado de hacer éste.

Una caja luego otra caja, se le añade otra caja y se bisela todo. Con estos tres pasos ya tenemos el wip que puse al principio.

Cuando tenga el PC bueno seguiré con él, mientras tenéis tiempo de ir pillándolo.

Que pasa que tus churumbeles no se animan.

[karras]

Al mayor ya se lo instalé y me hizo unas cuantas cosas, un semáforo y así, pero tiene que aprender más, lo suyo es la play.

A ver cómo va tu Leopard puma, hace tiempo que no lo veo.

[karras]

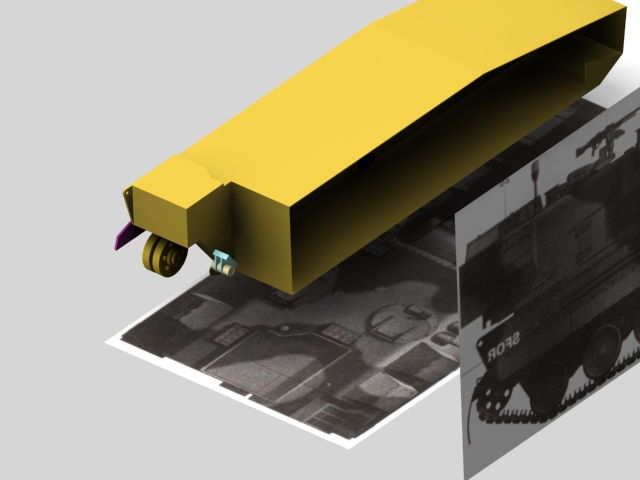

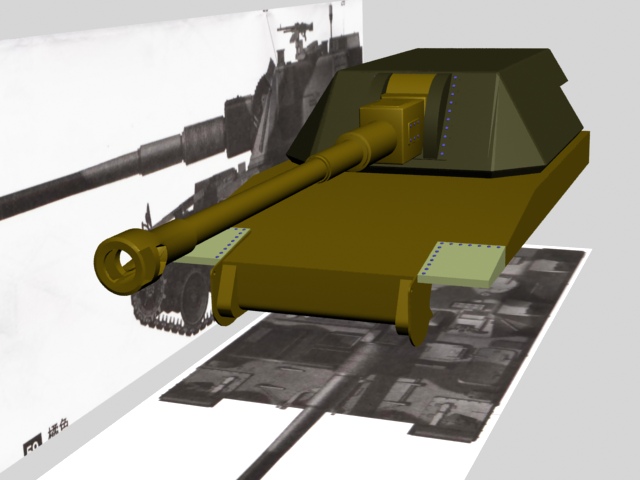

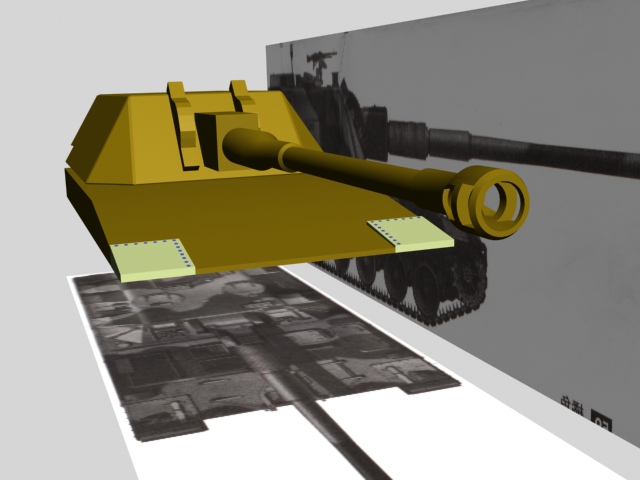

Bueno ahora con mi nuevo superordenador megachachi que va que vuela hasta que se vuelva a fastidiar, he retomado este cacharro y otro mega proyecto para ver si me los cuelan en un juego, voy a modelar en lowpoly un montóncito de modelos de cacharrería urbana. Carteles, papeleras, paradas de bus, bancos, cajas, barreras, pero en plan cutre o sea muy simple y muy bajos, para unos alemanes, ya veremos si pagan al final.

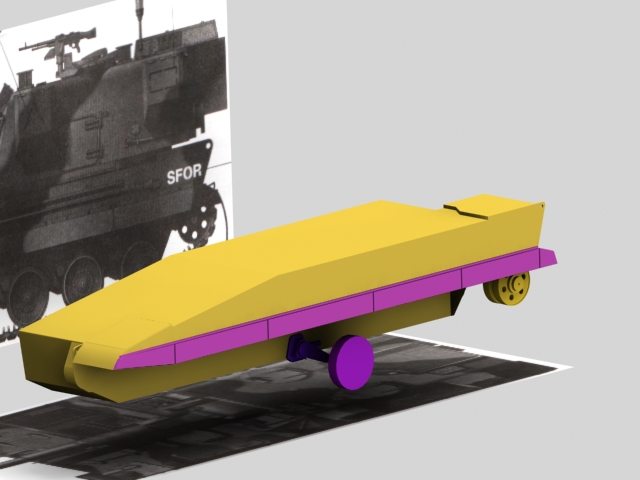

He tirado para adelante del AS-90 y ya he definido lo que será el cajón trasero, solo son cajas sacadas del lateral y biseladas para darle las formas requeridas, incluyendo la forma circular. También he hecho al Faldon, totalmente independiente, por si luego le quitamos trozos. La rueda tensora, que la he suavizado cantidad para que los orificios quedarán circulares perfectos y un proyecto de suspensión con su rueda que habrá que trabajarla más, pero es maciza y no requerirá mucho suavizado.

En el morro le he añadido una pieza en vez de extruir, que se supone que aguanta el eje de la motriz. Y detrás también he modelado el soporte de la tensora, aunque no lo he llevado al sitio.

-- IMÁGENES ADJUNTAS --

[RavenX]

Envidia me das que sacas tiempo, yo sigo bloqueado sin avanzar con mi caza. Nada, mucha suerte y a ver qué tal te va quedando.

[karras]

¿Qué avión era?

[RavenX]

Un f-14.

[Toni_Málaga]

Raavenx por dios sigue, que quiero ver cm lo continuas, no te pares, que tú puedes, venga. Por cierto, Karras, como siempre, un carro modelado bastante bueno, hasta ahora. Y a ver si te pagan los alemanes. Suerte con todo.

Toni.

[josesanchis]

Hola Karras yo nunca he hecho nada con bluprints ni se cómo funcionan ni nada, pero me he descargado la escena y voy a probar a ver si me sale algo.

Por cierto, no tienes algo de maquinaria alemana de al 2ª guerra mundial, me encantan el diseño que tenían esos bichos, no hace falta tanques.

Bueno nada más tenga algo lo publico.

Por cierto, muy bueno el blog sobre todo el tutorial donde explicas lo de las texturas con el texporter, si.

[karras]

Pues de esa guerra no he modelado nada y tenía pensarlo seguir sin hacerlo, ya que han modelado ya hasta a la abuela de Hitler, pero creo que se les ha escapado un vehículo del que tengo unos planos cojonudos y unas cuantillas de fotografías y que no os sonara a nada, pero que es un bicho de cuidado. Un ATP. Un saludo.

[dessga]

Qué tal Karras. Muy buenos tus tanquesamigo felicidades, me uno al mensaje hace tiempo que tengo curiocidad por modelar un tanque.

[karras]

Venga en un rato os dejo lo que sería un sistema de suspensión de una rueda, está hecho basándome en las instrucciones de una maqueta, o sea que se le parece al menos al original, os dejo un primer plano y así vosotros os hacéis a la idea. Cuando lo tengáis, ya sabéis copiar uno por cada rueda y luego cuando tengáis cada rueda con el suyo le hacéis una simetría al otro lado. Modelas uno y te salen 8 o 9 o los que sean, ya que suelen ser todos iguales. A veces no y hay que hacer el desigual aparte.

En éste son todos iguales.

Cuando tenga otro rato haré la rueda normal, que es muy simple. La tensora os la dejo también, meterle seis orificios y hacerlos como podáis, que yo creo que con otras versiones más actuales sale más fácil que con la mía, ya que tengo que suavizar muchísimo, para que los cuadrados parezcan redondos. Se ve un poco el detalle de los rebajillos de los Faldones, pero también los podéis simular luego con las texturas, eso para los grafistas.

[karras]

Por cierto, podéis meter en este mensaje, si no queréis abrir otro, con vuestros progresos, si es que, alguien, aparte de josésanchis, (que me consta que lo ha empezado), los avances vuestros.

De eso se trata de juntarlos todos y ver cada uno lo que ha hecho y no llenar el foro con varios mensajes del mismo cacharro. Ya veréis como resulta que lo hacéis mejor que yo. Si es que soy un pedorro modelando. Un saludo.

-- IMÁGENES ADJUNTAS --

[karras]

Un enlace para los atrevidos, mucho detalle. http://www.scalespot.com/onthebench/as90/as90_build.htm.

[karras]

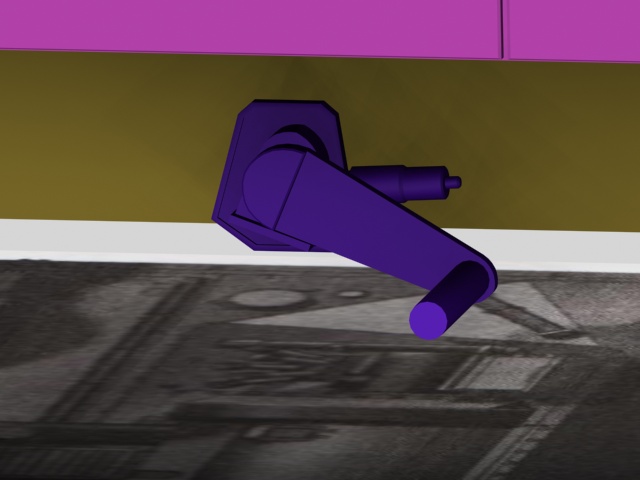

Montando el eje de la tensora y su actuador.

-- IMÁGENES ADJUNTAS --

[emo]

Veo que vas a meter todo el datalle del mundo, ánimo.

[karras]

Pues le faltan unas 26 tuercas más o menos. Pero vuelvo a repetir, vosotros tenéis mejor detalle que yo. Y tu con tu coche lo sabes.

[karras]

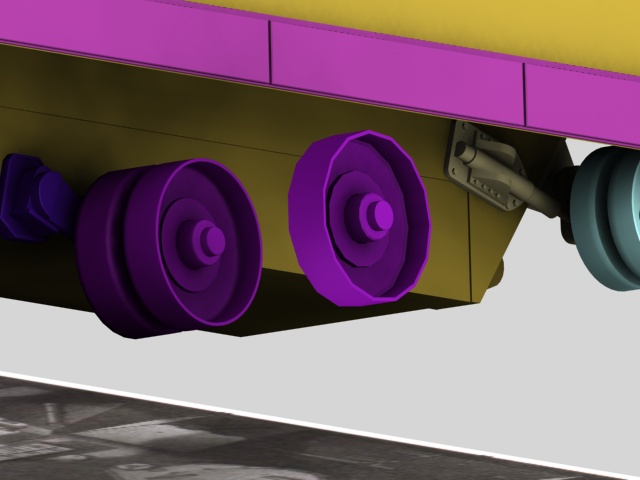

Ahora le ha tocado el turno a la rueda de rodaje normal, las de toda la vida, maciza por supuesto y llevara rodadura de caucho, para no molestar a los vecinos.

He partido de un cilindro de 15 lados, vamos que está echa de una sola pieza toda. Os muestro en la imagen las tres etapas de ésta.

Me guardo la original por si me da por hacerme una versión lowpoly, luego le meto el paso 1 de suavizar malla y la pongo en la parte interior (van de dos en dos con un hueco en medio para que pasen los dientes de la futura oruga, en la parte exterior una con el suavizado del número 2, para que quede perfectamente cilíndrica, ya que en la del paso 1, se aprecian los lados de un cilindro de unas 36 caras y para el exterior no me vale. Con los max nuevos a lo mejor con menos polígonos os quedan de categoría, pero mi humilde 3ds Max es así, que le voy a hacer, le tengo cariño, pero estas son sus putaditas.

Así que ya está la rueda terminadita, añadirle 8 tornillos en el aro interno más grande y 6 en la cazoleta más exterior y acabada. Luego se coloca en el eje de la suspensión de antes y ya está un tren de rodadura acabado. Se colocan los que hagan falta y se completa el tren.

Ahora viene lo más difícil, que es hacer la motriz. Ya que suelen estar muy reviradas y retorcidas.

Depende del estilo las modelos cómo se fabrican de verdad, es decir, una corona atornillada a un cilindro con radios, o si es más simplóna de una tacada.

Esta tiene su intríngulis, ya que la corona es fácil 12 dientes, pero tiene unos huecos embutidos para las tuercas que ya veremos cómo lo procesamos (no valen booleanas aquí) uno por cada diente y en el mismo eje, los radios son fáciles, como de mobilette y tiene 6.

Así que lo fácil es partir de un cilindro con un número de caras divisible entre 6 o 12, a elegir y el que mejor chifle capador.

El tapa cubos de la motriz tiene también un dibujo raro, no os la puedo escanear porque el escáner lo tiene mi costilla en su portátil, pero si alguien lo necesita os pongo la instrucción.



-- IMÁGENES ADJUNTAS --

[karras]

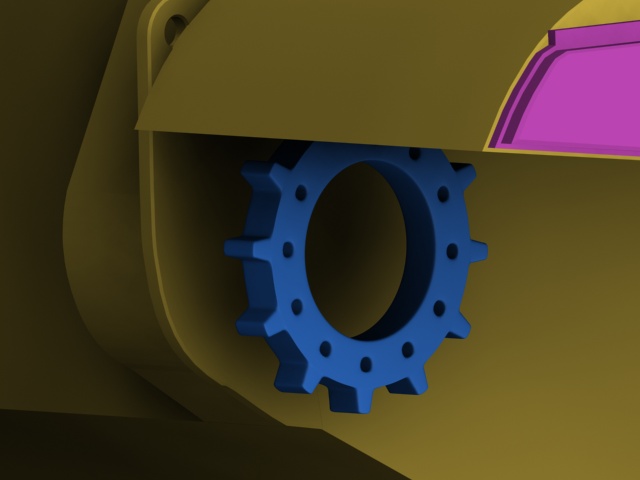

Primera prueba de la motriz, aquí he partido de un tubo con 36 caras (ya desde el inicio, así que, echarle las que tendrá suavizado) y son 36 por la sencilla razón de que normalmente los 12 dientes tienen un hueco de casi el doble ancho que el diente para que quepa la unión de los eslabones de la oruga, casi todos son así.

Solo estoy haciendo pruebas, para que me salgan bien los dientes y el orificio embutido que llevara las tiercas, el resto por ahora lo dejo. Una vez suavizado si veo que esa parte está bien (la corona), pues vuelvo atrás y continuo hacia el centro, haciendo resaltes, radios, nervios y demás familia.

Supongo que los que hacéis coches hacéis igual las llantas. Aunque no lleven dientes.

-- IMÁGENES ADJUNTAS --

[karras]

Bueno, pues la prueba 2 y 3 y 4 y al final lo haré por partes, ya que mi max es incapaz de suavizar vértices soldados. No sé el porqué, pero de siempre, vértice que sueldo, cosa que al suavizar el 3ds Max lo ignora por completo, esa es una de las razones que me hacen querer cambiar siempre de 3ds Max, pero siempre me quedo en el intento. Es que soy gili, pero que le voy a hacer si no nací en el mediterráneo.

Bueno después de intentarlo por todos los medios y como resulta que ya no me acordaba de que esto era así, lo hago por partes así que, la corona la dejo aparte y luego hago la llanta con sus 6 radios y tapacubos aparte.

Vuestras versiones nuevas de 3ds Max u lo que sea lo hará de una tacada sin problemas y con menos polys.

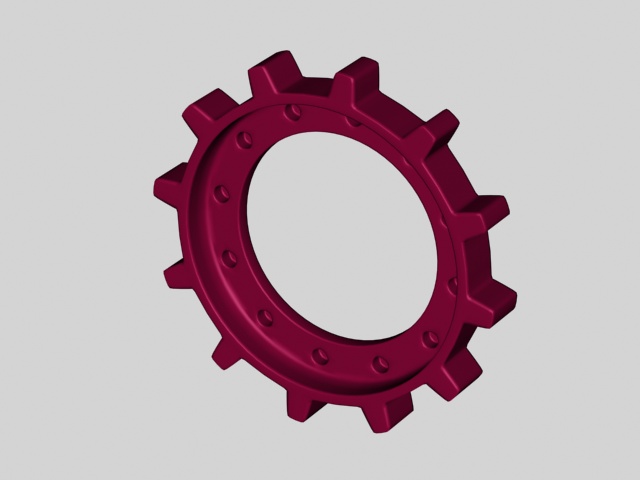

Venga os dejo la mis dientes.

-- IMÁGENES ADJUNTAS --

[karras]

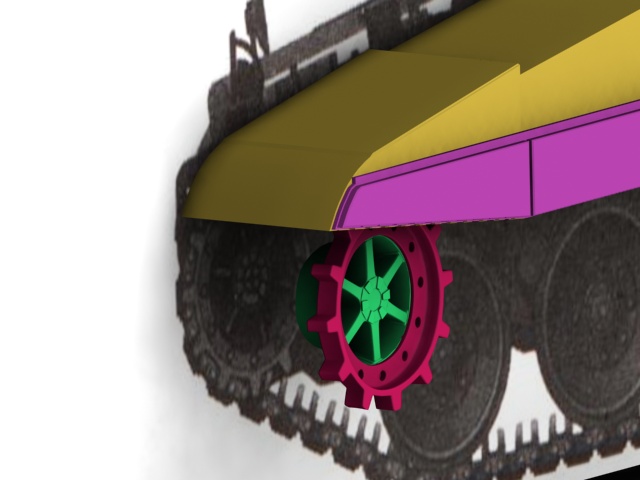

Hala, ya la he hecho en tres tozos, ahora se copia una simetría, pero para ahorrar polys () solo pongo los dientes y un cono para la parte interior. Podría hacer una simetría, pero tiene muchitos polys ya la motriz.

-- IMÁGENES ADJUNTAS --

[karras]

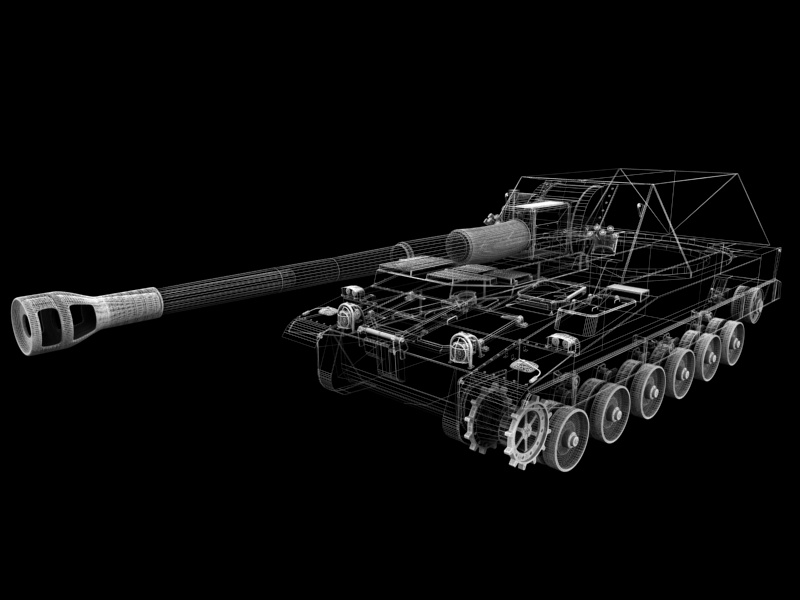

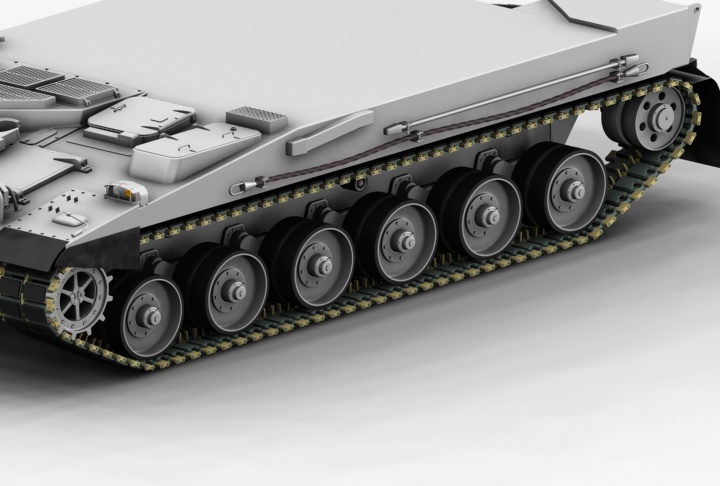

El tren acabado, faltan los tornillos de la motriz, pero como son muchos lo dejo para otro día. Ahora ya empezaremos con lo que hay encima del capó, el motor se lo dejo para los más osados.

-- IMÁGENES ADJUNTAS --

[karras]

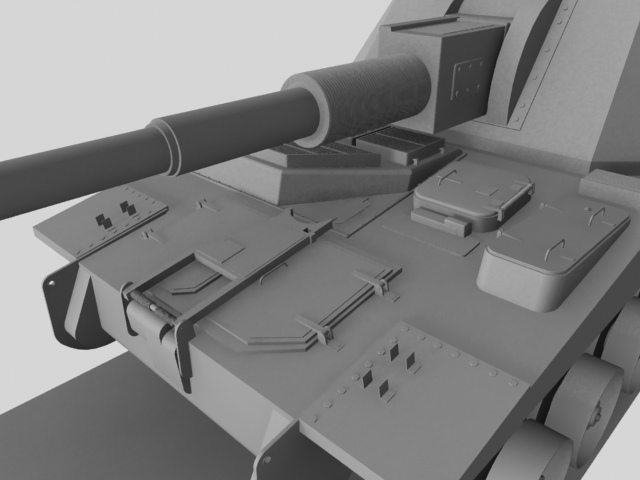

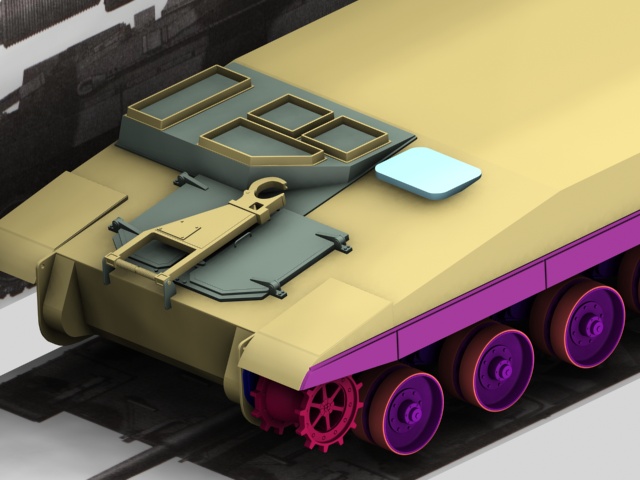

Terminado el capó del motor, que se supone que está debajo. Lo siguiente será el gancho quesujeta el pedazo cañón, que va encima del capó y luego las tomas de aire y refrigeradoes del motor, que van detrás-derecha del capó y a la izquierdo de éstas, va la escotilla del conductor.

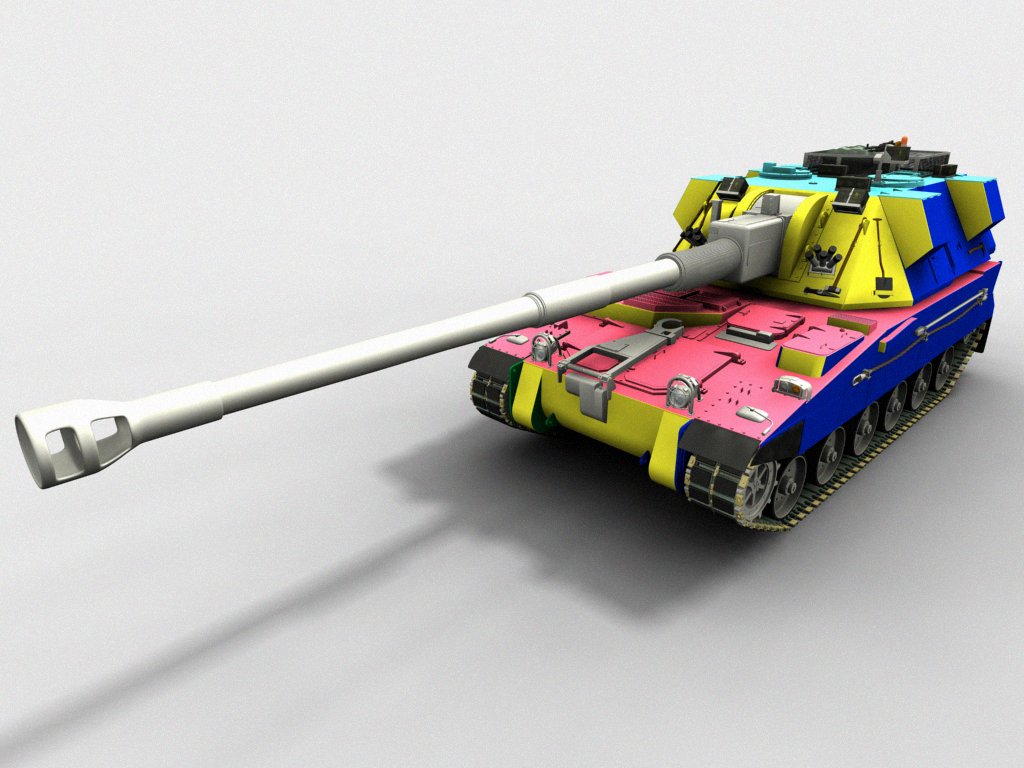

Ya le he colocado un par de colores más militronchos que antes. Lo verde son piezas que he modelado independientemente, las tengo en horizontal, les añado cosas y luego para tirar el render las he colocado encima del chasis, ya que no tengo intención de hacer el hueco del motor y su parafernalia, pero si alguien se anima, se puede hacer tranquilamente.

-- IMÁGENES ADJUNTAS --

[NeCRoManCeR]

Te está quedando muy bien, ánimo.

[karras]

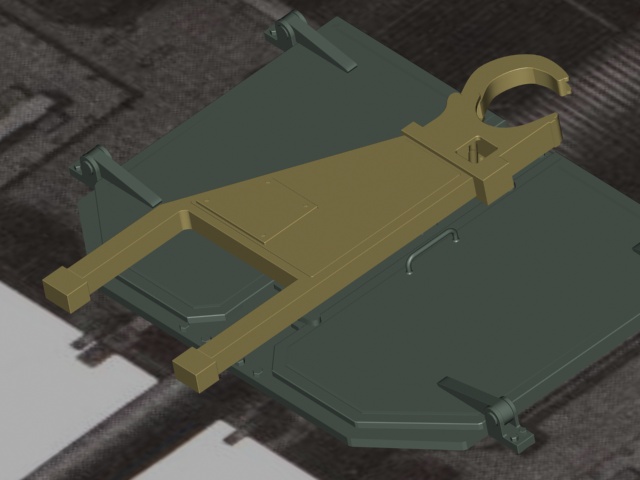

El armatoste que sujeta al cañón en el transporte se va definiendo.

-- IMÁGENES ADJUNTAS --

[karras]

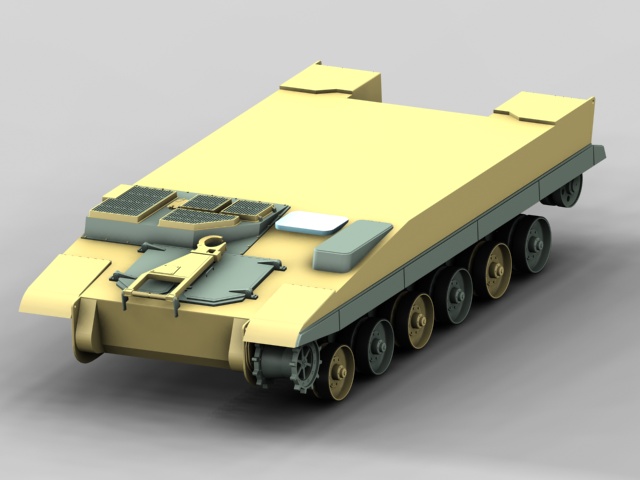

Seguimos con el capó, estos son las cajas de los radiadores de los ventiladores, obviamente no voy a hacer los ventiladores, pero aquí el que quierea podría meter una especies de aspas, ojo, si sabe dónde van exactamente, ya que unos son para refrigerar y otros para admisión de aire o filtros. Yo no lo sé, así que, ahora le pongo las rejillas que son de chapa gorda fundida (no alambre). Luego se ponen unas tapas más, unos tornillos y los faros y luces y se habrá acabado el capó, aunque falta el sistema de acciónamiento del soporte del cañón.

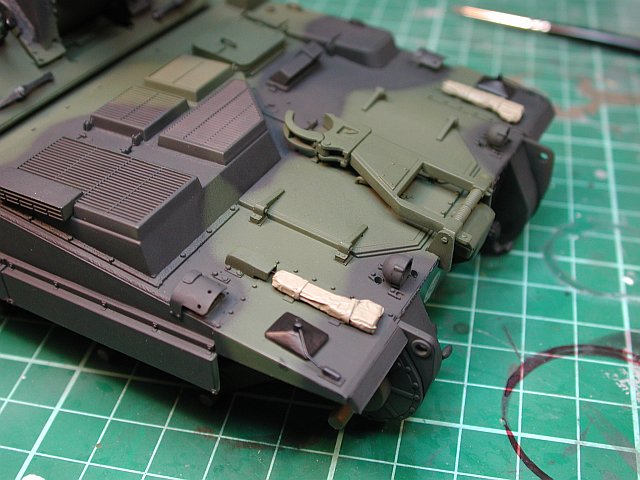

Seguiré luego haciendo los rodillos de vuelta de las orugas. Os pongo una fotografía de una maqueta para que veáis como tiene que quedar. Un saludo.

-- IMÁGENES ADJUNTAS --

[karras]

Avanzando que es gerundio. Al final las rejillas las he hecho con una simple y puñetera caja, eso sí copiándola unas cuantas veces.

Ahora estoy con la trapa del conductor (ese tocho azul) y todavía no le hecho lo que dije que le iba a hacer.

Para los que quieran referencias, recién salida del horno, mirad esta web. http://www.rommelkiste.de/fahrzeuge/as90/as90.html.

-- IMÁGENES ADJUNTAS --

[karras]

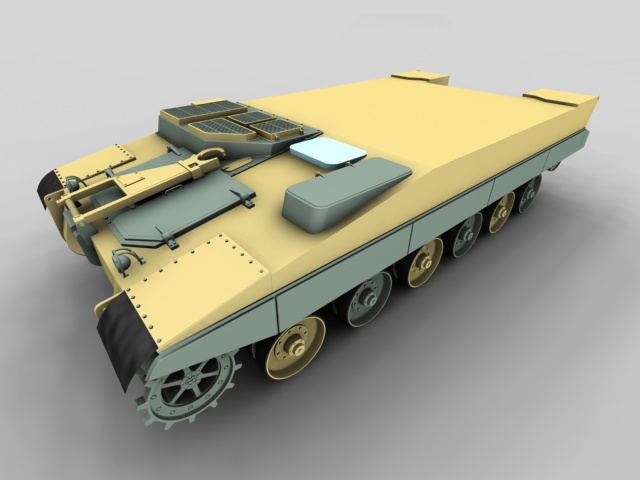

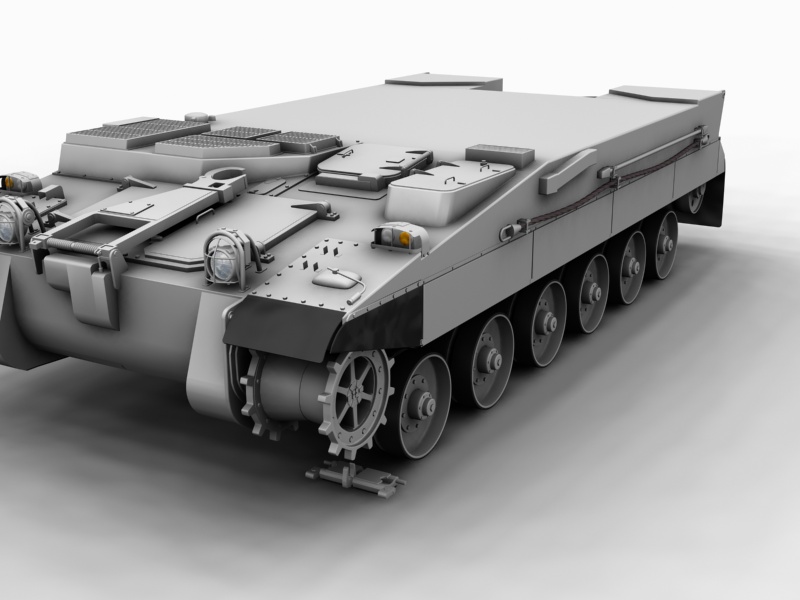

Bueno ya empezamos los cambios inesperados, he tenido que ajustar las ruedas, los Faldones y el morro, para que se pareciese a las fotografías del bicho, esto de los blueprints. Le he tenidos que acortar el faldón del morro y resulta que era de goma (eso no te lo dice el plano).

Ya tiene los rodillos de vuelta (aunque no se vean), los faros u ahora le colocaré los ganchos de remolque delanteros y las herramientas empaquetadas (liadas con ona) encima de los guardabarros, ponerle las manijas a esa caja y sus cierres y empezar con la ecotilla del conductor.

La vista es de una cámara de 15mm, para ver que leches de diferencia había con una de 35mm, y ya veis.

La luz como siempre con un domo e-light y sin previos, es decir a ojo y sin rectificar.

-- IMÁGENES ADJUNTAS --

[karras]

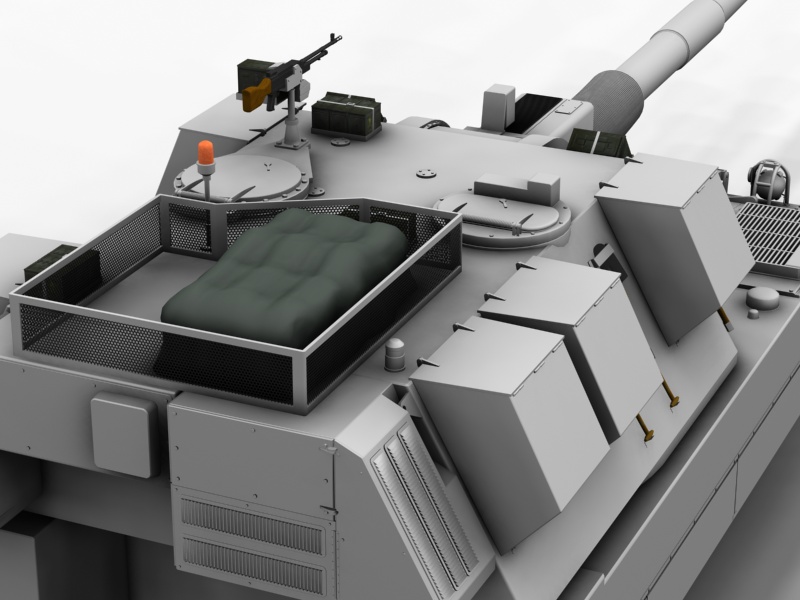

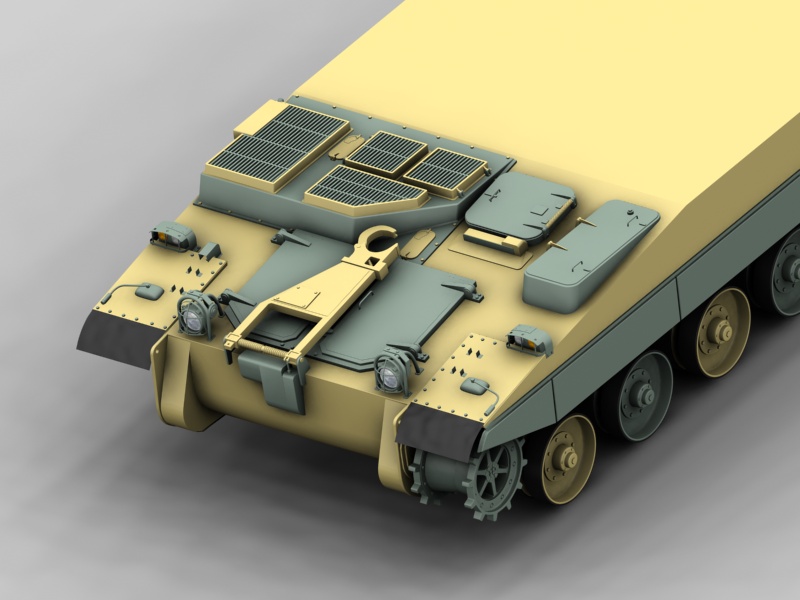

Añadiendo cosas y rectificando otras, ahora estoy con esos intermitentes que irán debajo de una caja con tejadito y todo.

-- IMÁGENES ADJUNTAS --

[karras]

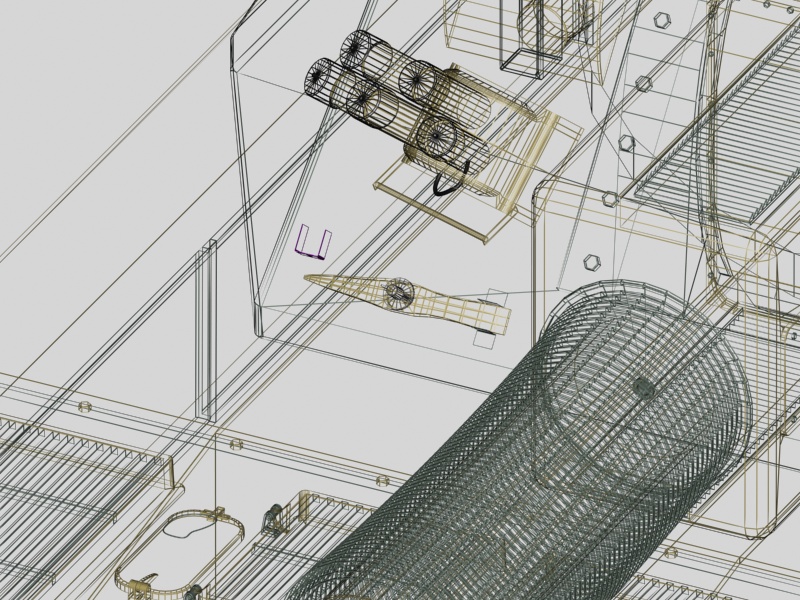

Ya he acabado los intermitentes, ahora seguimos con las sujeciones de las herramientas, que están al lado, y me pongo con el hatch del driver, en castellano es la escotilla del conductor, un pelo pesada me parece a mí que es.

Le he puesto el domo para que quede más mono el render.

Ya sé que os gusta y por eso no me comentáis nada. Por cierto, peña, acabo de vender mi primer modelo de un tanque, soy millonario ya.

-- IMÁGENES ADJUNTAS --

[karras]

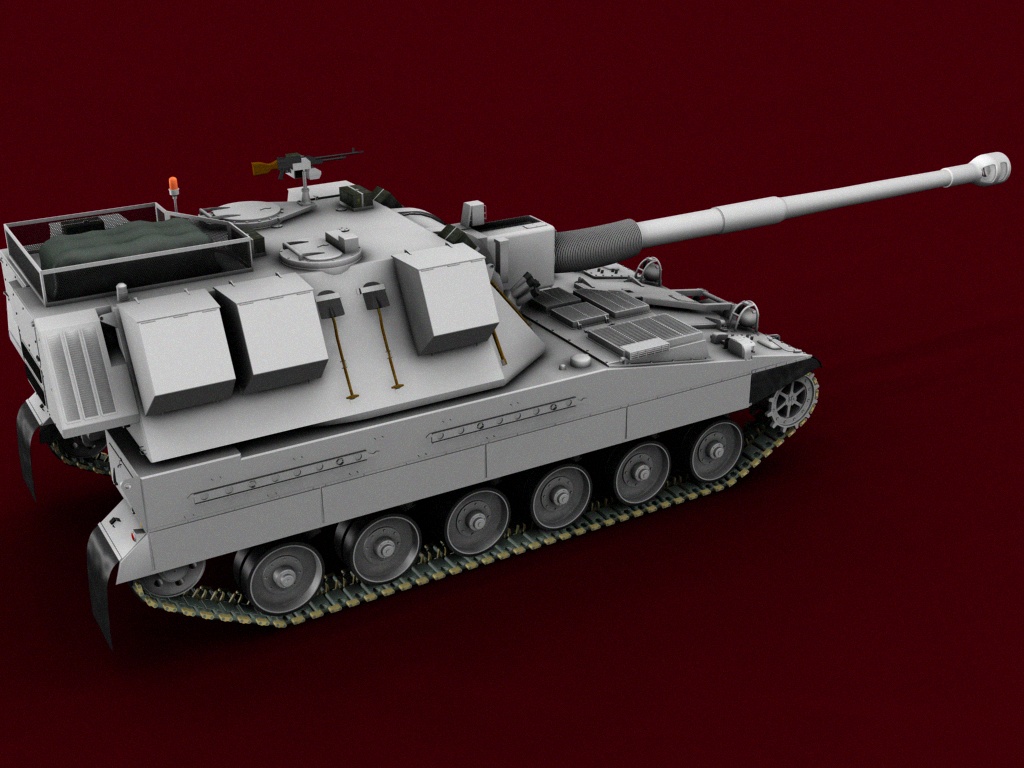

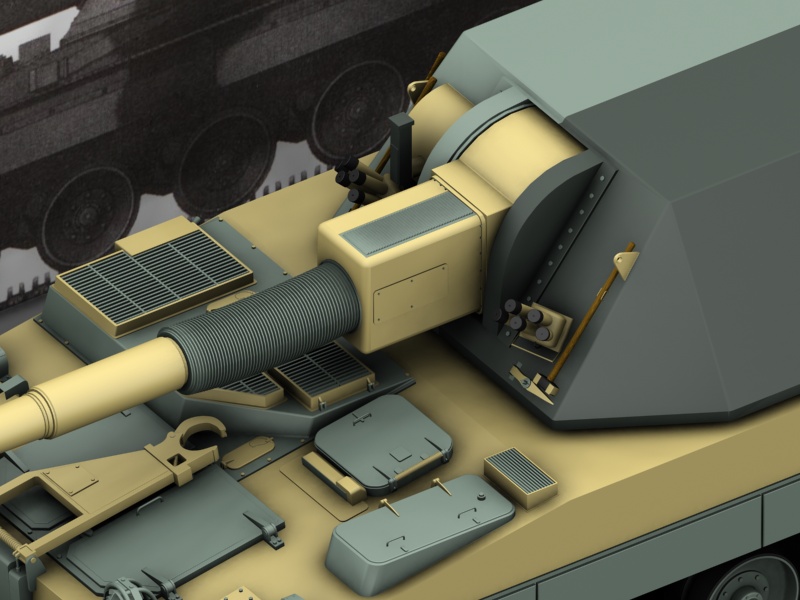

Casi acabado ya el capó, a falta de unas cajas.

-- IMÁGENES ADJUNTAS --

[josepzin]

Como me gustan esos detalles que le pones.

[karras]

Gracias jozepin, pues esta te la dedico.

-- IMÁGENES ADJUNTAS --

[josepzin]

Gracias, gracias.

[karras]

Mira te voy a decir la lista de pendientes que tengo para que te vayas haciendo la boca agua (todos lanza pepinos, claro):

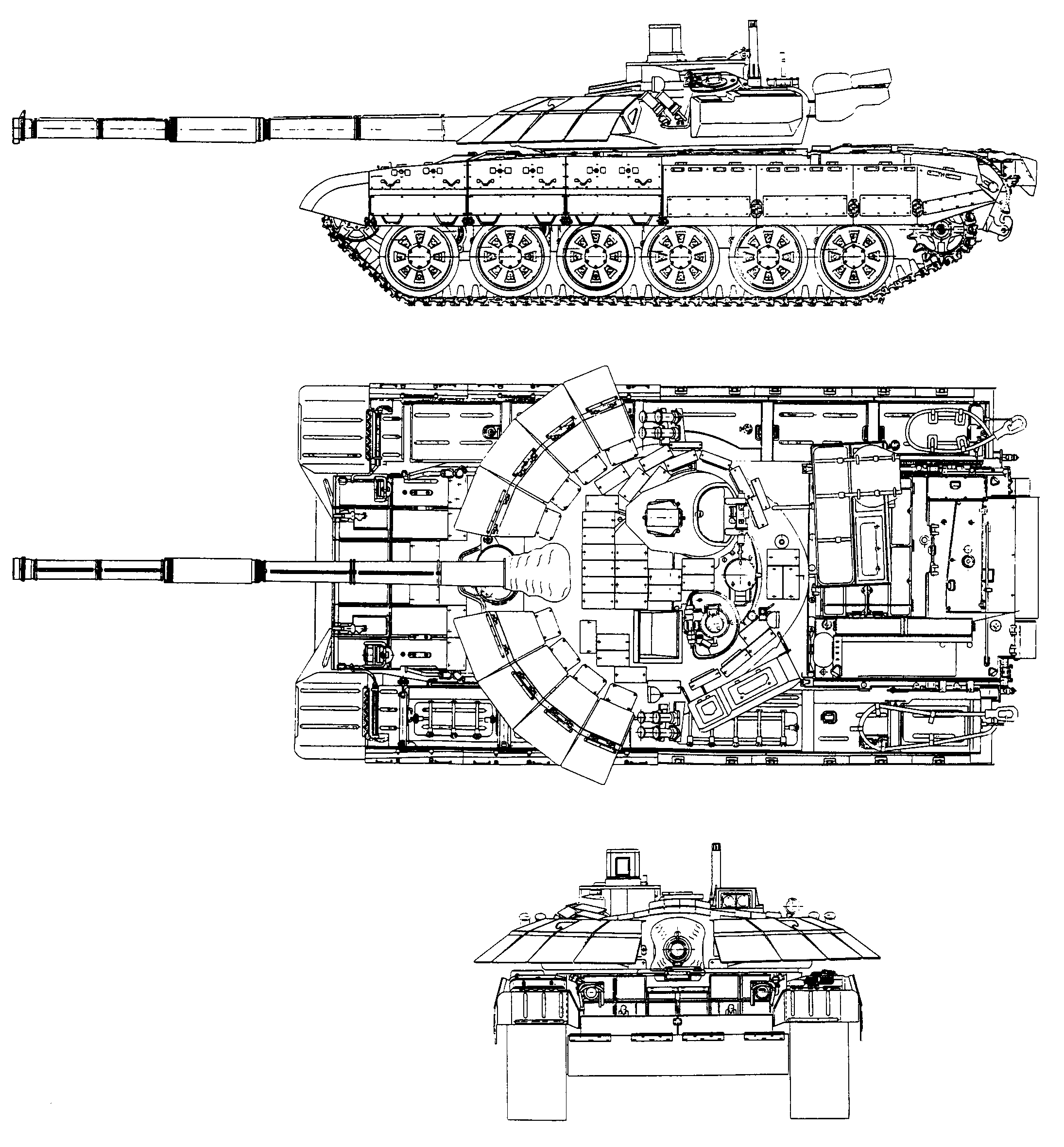

El siguiente será un t-72, luego un bhim (atp hindu) luego un k-9 (atp coreano), variara el orden, pero básicamente esos y alguno más, me dejo el dikermax para más tarde (iww ATP).

Ah y la jojoya, acabo de pillar una web con unas 40 fotografías del nuevo puma alemán, así que, también a la lista.
¿Alguna sugerencia por tu parte?

[josesanchis]

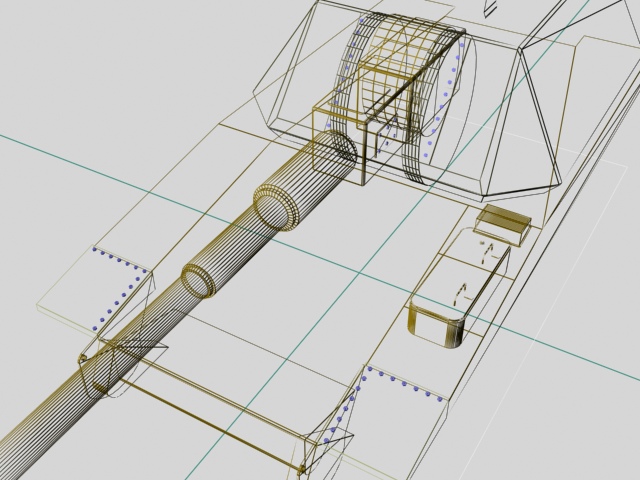

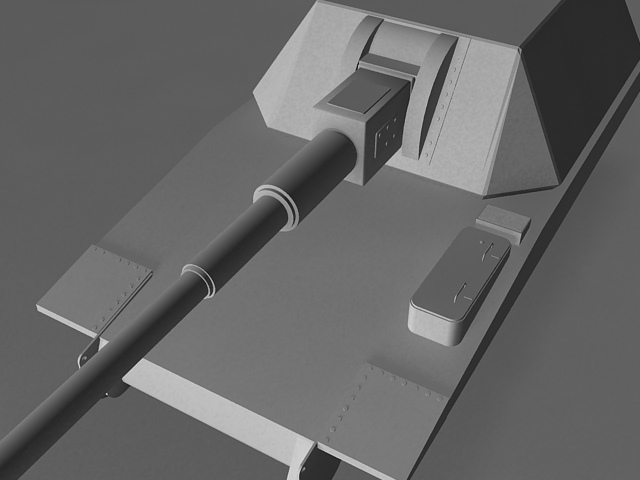

Bueno Karras si no te importa iré poniendo aquí como va mi churro porque ya veremos que sale, que esto me lía mogollón, pero lo voy a intentar.

Pongo la primera imagen de cómo va.

Por cierto, muchas gracias por las aclaraciones y las fotografías y todo el material que me has facilitado, así como la ayuda.

-- IMÁGENES ADJUNTAS --

[karras]

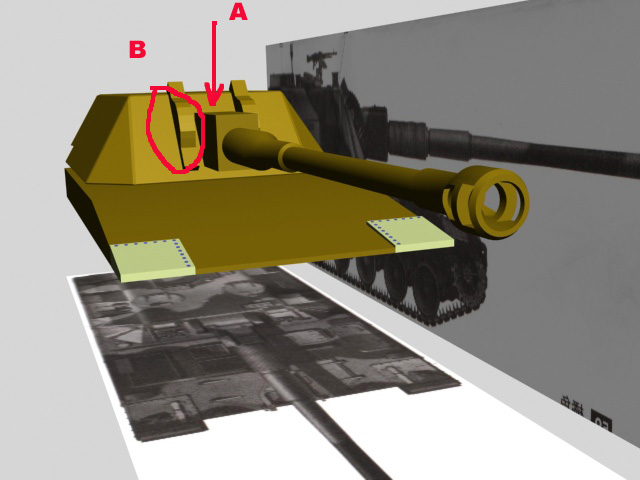

Eso es, pero ahora que ya le tienes pillada la forma básica, empieza a fijarte en las fotografías y deja los blueprints para no liarte.

Fíjate que la torreta no llega tan atrás, sino las cajas que sobresalen de detrás de la torreta. Y por arriba del mantelete (dónde empieza el cañón) no sobresale éste, sino unas cajas de munición que lleva a los lados, el mantelete queda a ras del techo de la torreta. Mira las fotografías. A lo mejor te pido la bocacha del cañón, que es lo que me toca ahora.
Ánimo y adelante.

[josesanchis]

Miles de cosas que cambiar, ok ok, ya sabes que soy muy lento, pero todos los consejos bienvenidos sean, gracias por todo me fijare en lo que me comentas.
