Un problemon en los planos de Cad

[cateyes]

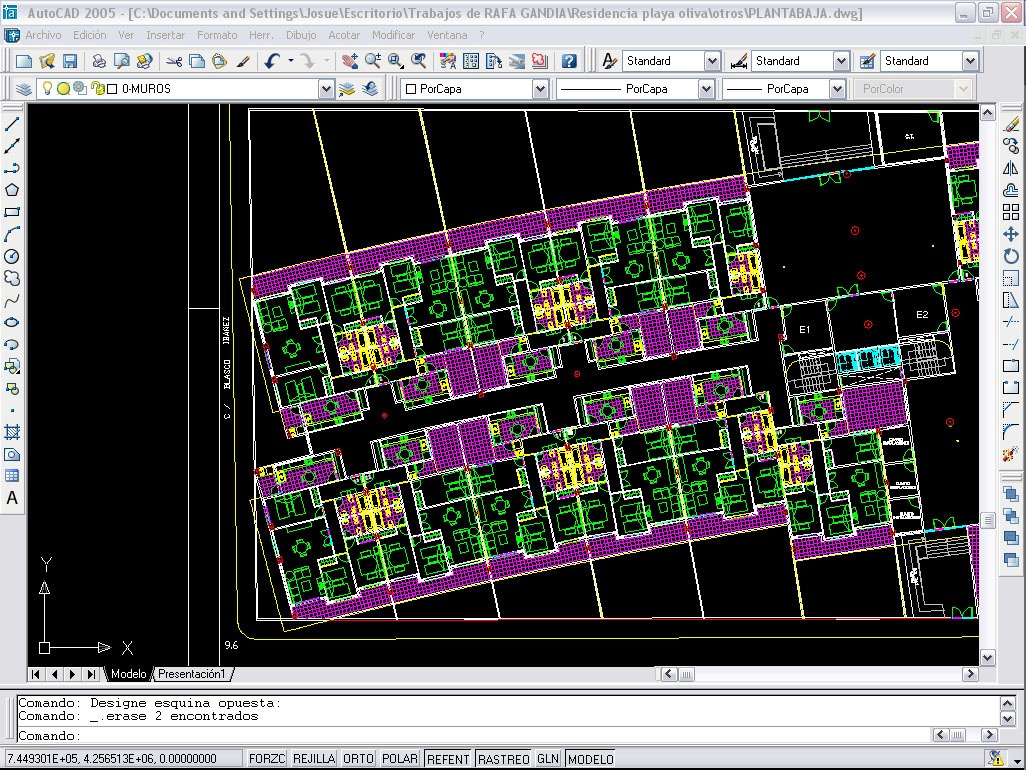

Hola a todo el mundo. Mi problema es el siguiente, tengo unos planos de CAD los cuales a primera vista (top) se ven perfectos adjunto una imagen para que lo veáis mejor.

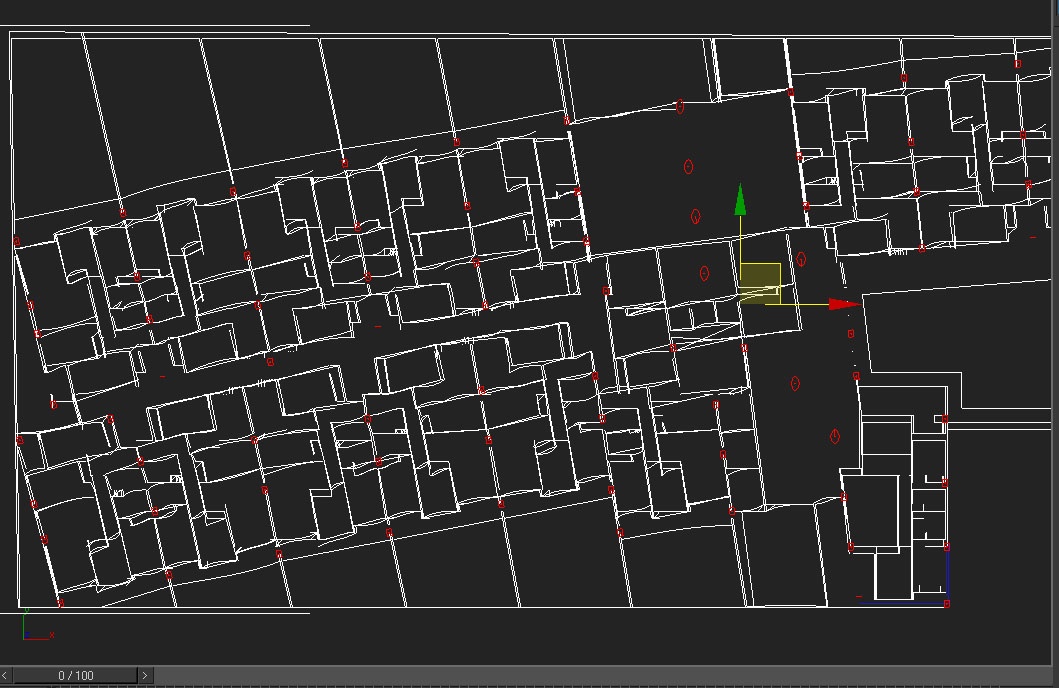

Cuando me pasaron estos planos, los limpie de cosas que no me servían y los exporte a max como tantas veces he hecho con otros planos, y esto es lo que me salió en el 3ds Max,


Como podéis ver se fueron todas las líneas de festival, después de exportarlo del CAD de todas las maneras posibles se me ocurrió cambiar la vista en el CAD y vi que los planos estaban mal desde el principio.


Mi pregunta es ¿se puede escalar en un solo eje en Cad? Como veis en el propio CAD están mal se supone que solo se tenía que ver una línea en la vista frontal, yo no controlo CAD lo suficiente para arreglar esto si alguien me puede echar una mano se lo agradecería, bueno pues un saludo y gracias.

[rufus]

Yo te cuento lo que haría yo, que no soy ningún experto, pero para intentar salir de semejante atasco. Con el archivo limpio de todo lo que no quieras llevarte al max:
1º selecciono todo.
2ª pulos descomponer.
3º selecciono todo.
4º modificar-> propiedades.
5º bajo la pestaña de geometría poner a cero los valores de:
- Inicio z.
- Fin z.
- Incremento z.

Creo que con esto debería funcionar, comprueba que desde la vista superior está todo correcto y que desde la vista frontal ves una línea.

Todo esto puede ser una sobrana tontería, chapuza y no está garantizado de ningún modo su funcionamiento.

Seguro que alguien sabe una manera más correcta de solucionarlo suerte.

[El Fiti]

Hay un comando que proyecta toda la geometría sobre el plano en el que estés trabajando. Ahora mismo no recuerdo cuál es el comando, porque en AutoCAD sólo trabajo en 2d y no la he usado más que una vez, pero seguro que se pasa por aquí algún máquina y te lo pone.

[cateyes]

Puede ser el Flatten o algo así? Me lo han comentado en el foro de Maxwell Render, es. Tengo que probarlo cando vaya acasa. Gracias por la ayuda.

[El Fiti]

Te lo iba a decir ahora mismo. Lo he consultado en el trabajo y, sí, es el comando Flatten. Viene con las express tools y las tienes que tener instaladas para poder ejecutarlo. Saludos.

[BAUER]

El comando que dice el Fiti es _flaten (sin guión bajo si es en inglés la versión de AutoCAD que tienes). Lo que hace es que todas las alturas te las pasa a z=0. Si te vale de algo me alegro, no toco el 3d. 1 saludo.

[cateyes]

Hola a todos, gracias por vuestras respuestas, os comento la jugada, probé el comando Flatten y en los planos CAD conseguí poner todos los vértices en z=0, cuando estaba euforico de alegría y con un subidón de la leche los exporte al max y, me cago en la ostia historia y todo lo que se menea me los sigue exportando mal vaya ah ya llevo 2 semanas de retraso ah, pero siempre me han enseñado que todo problema tiene una solución y hoy al llegar al curro un compañero me ha dicho que lo que ocurre es que los planos en CAD están muy lejos del origen punto 0,0 y por eso al exportarlos al max me los destroza, la solución es: en CAD seleccionar todo el plano, pulsar sobre el icono de mover y picar sobre cualquier punto de la pantalla, luego en la línea de comando poner 0,0 el modelo desaparecerá de la pantalla porque está muy lejos del punto de origen entonces pulsar sobre el icono de zoom a objeto y se centrara en la pantalla ahora si queremos le aplicamos el Flatten para ponerlo todo en el eje z=0, al parecer se exporta mal porque al estar tan lejos del punto 0 pierde precisión y el max los destroza. (bueno esto es la explicación, hasta esta tarde no lo podre probar, pero ahí queda por si le pasa alguna vez a alguien) tengo el archivo Flatten para subirlo, esta tarde ya diré cómo se hace para ejecutarlo ahora no puedo).

Espero que funcione.

[dixan]

Me parece una pena que el max no tenga una correcta correspondencia con AutoCAD en el tema de coordenadas, esto te evita tener referenciados modelos CAD diferentes para incluirlos en 3dsmax.

[BAUER]

Te aconsejo que el archivo al que le vas a aplicar el Flatten, que será el que exportes a max, desactives o borres los sombreados del pavimento y mobiliario. Quédate con muros, pilares y carpintería. Cuanto menos vértices tengas, mejor lo moverá. Lo del 0,0 suele ser habitual, cuando vayas a desplazarlo todo, elige que la esquina inferior izquierda sea la que se desplace al 0,0.

Si aun así persisten los problemas, mira a ver algo de normales, o exporta a dxf. Aun así, le seguiré preguntando a 1 amigo que sabe de 3ds Max. Suerte.

[Klópes]

Creo que max te está capando decimales en las coordenadas de los vértices, supongo que, tendrá opciones para la importación. Prueba a exportar a dxf (por defecto te da 16 decimales, supongo que, de sobra) y grábalo de nuevo. Si no funciona así, explota todo y auméntale la escala por 100, por decir algo.
