Agujeros en muro curvo

[carlosall]

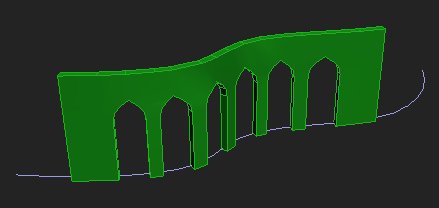

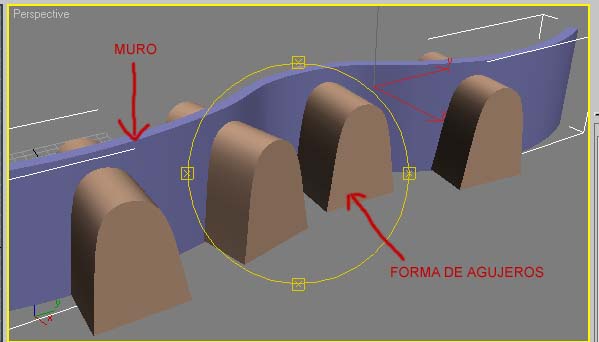

Les muestro una simplificación del problema. Sucede que tengo que hacer unos arcos ojivales en un muro que lleva un recorrido curvo, (luego este muro llevara otros detalles).
1º trate de hacerlo con boleanas, pero la operación me dejo echa un asco la malla, y luego ni siquiera puedo editarla como, por ejemplo, para ir variando la altura del muro en algunas seciones a nivel de la cornisa.

Luego trate editando la malla, vole unos polígonos, y luego fui moviendo vértices, pero quedo peor porque los vértices al moverlos, no se apegan al la cara cuva, (se salen de este plano,curvo), y hacer todos los agujeros así sería una joda.

No sé, seguro alguien ha hecho algo parecido, ¿alguna sugerencia? Gracias y saludos.

Posdata: (que no me escuchen algunos por ahí), ¿cómo me gustaría rajarlo a booleanas.

Edito: podrían mover al tema a la sección modelado, por favor.

[LochaPowa]

Porqué no pruebas con Splines¿la puedes hacer recta y una vez extruida la editas para darle la sinuosidad y las diferentes alturas.

[SHAZAM]

Con las Nurbs de Blender eso se hace en un por favor-plas; ¿has probado si las Nurbs de 3ds Max dan la talla para ello? No las suelo utilizar en 3dsmax pero como en Blender es tan fácil te doy la idea.

[Quel]

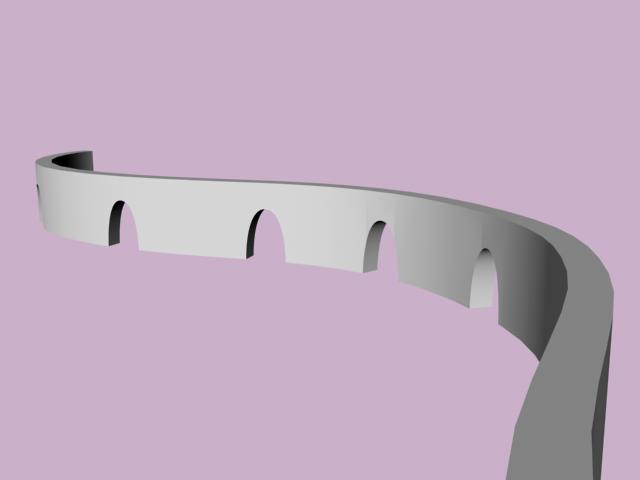

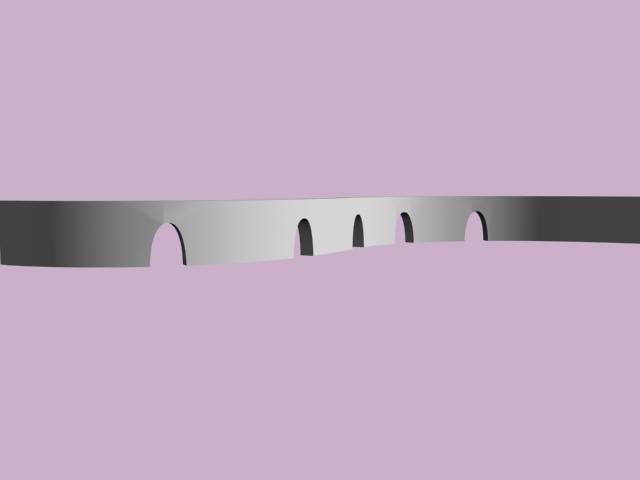

También podrías intentar modelar la pared en plano, y una vez hechos los huecos, la curvas con un Path deform o algo por el mismo palo.

Posdata : yo usaría booleanas y después arreglando la malla.

[SHAZAM]

También podrías intentar modelar la pared en plano, y una vez hechos los huecos, la curvas con un Path deform o algo por el mismo palo.

Posdata : yo usaría booleanas y después arreglando la malla.

Voto por la primera opción.

[Pit Matson]

Ya puestos, lo haces en Rhinoceros y luego exportas a max, y ya está. En max, si lo haces por subtraction, hazlo de una en una, y cada vez la conviertes en editable Mesh. Menos posibilidades de jorobar la malla.

Si esto falla hay otra opción en 3dsmax que estropea menos la malla, o no la estropea nada. Es la que yo uso.

Es mediante la operación booleana Cut con la opción refine. Si te queda peor la tuya, lo dices y te subo los pasos de ésta.

[Cesar Saez]

Ya que están hablando de Blender y Rhinoceros podrías probar con las booleanas de AutoCAD y luego importar, sino también podrías modelar los huecos con malla poli editable de forma recta y luego con el Path Deform le das la curvatra (así tendrías una malla muy limpia sin tanta complicación). Saludos.

[Mars Attacks]

Ya ves, parece que con todo menos con la birria ésa de 3ds Max puedes hacer lo que necesitas. Si me apuras, con el Paint.

[[Dn]KiKe]

Quizás con las booleanas del 3ds Max sobre un muro plano, pero te toca linkear los operandos de corte al muro para que al momento de curvarlo no se te salgan y te quede la malla intacta otra vez, lo segundo. AutoCAD booleanas y luego importa a max y listo.

[carlosall]

Ya ves, parece que con todo menos con la birria ésa de 3ds Max puedes hacer lo que necesitas. Si me apuras, con el Paint.

Tienes razón, yo también modelo en form z, y en ese software rajo el muro a booleanas y la malla me queda limpiecita.

Les cuento por partes, lo de hacerla en otro software como Cad, formz, lo descarte hace tiempo, por que en esos software las mallas quedan limpiecitas con las booleanas, pero al importarlas a max, llegan limpias, pero trianguladas por todas partes, y editarlas después es una joda (es una de las razones que quiero dejar form z para modelar, y modelar y renderizar todo en max).

La mejor opción que me resultó fue la del Path Deform, lo único que nunca pude ubicar bien el muro con respecto al Path, pinchaba el Path, y el gizmo se colocaba en 45º, así que, después tenía que justarlo a mano, porque pasa esto? Y lo otro que nubnaca puede curvarlo tanto como quería.

Con respecto a lo que dijo Ramiro, no sé si entendí bien, pero la idea era hacer la booleana con Cut y luego convertir a edit Mesh y borrar los polígonos? Y después como uno ambas cara de cada lado?
Y lo de ir haciendo las booleanas de una en una igual triangula la malla, pero al hacerla restando todos los agujeros a la vez (atachando los moldes entre ellos) igual no queda mal, a simple vista, de hecho, no triangula la malla, pero me pareció que me duplicaba algunas aristas.

Bueno eso, gracias y saludos a todos.
