Trucos y tips sobre architectural desktop

**jotage** · 22-01-2007, 11:33

Alguien del foro me puede ayudar con este problema, cunado exporto a 3dsMax un objeto AEC me sale descompuesto cosa que obviamente no me sucede cuando enlazo a Viz render.

**3dvini** · 22-01-2007, 11:38

Pues no lo esportes a 3ds, abre el fichero ******.drf que te genera el Viz render directamente en el 3ds Max, eso es lo que yo hago.

**Andrescr** · 22-01-2007, 11:47

Como puedo hacer una ventana triple corredera sin usar conjunto de puerta ventana?

No se puede. Tienes que usar el conjunto puerta ventana. Funciona muy bien luego que lo practicas.

**jotage** · 23-01-2007, 22:54

Pues no lo esportes a 3ds, abre el fichero ******.drf que te genera el Viz render directamente en el 3ds Max, eso es lo que yo hago.

Algo no me funciona ya que intento abrir el archivo drf y me aparece un mensaje file open failed, utilizo ADT 2006 y 3dsMax 6, alguna sugerencia.

**3dvini** · 23-01-2007, 23:50

Que alguien me corrija si me equivoco, pero yo diría que la correspondencia de archivos es: Adt 2005 -> 3ds Max 6. Adt 2006 -> 3ds Max 7.

Desde luego a mi así si me funcionó, ahora trabajo con ADT 2006 y 3ds Max 8, y tampoco hay problema alguno.

**Ababol** · 24-01-2007, 17:33

Hola a todos/as, me acabo de estrenar con el architectural la semana pasada y la que viene tengo que presentar un anteproyecto, así que, voy con prisas hasta en las orejas. Necesito ayuda. Es fácil, solo quiero cambiar el color del ladrillo que sale en los muros tipo, pero editando los muros veo tantos parámetros distintos con colores que ya no sé cuál probar. Me podríais decir cual es en concreto para no perder demasiado tiempo que no tengo. Gracias. Espero algún día poder aportar algo a este foro.

**Andrescr** · 24-01-2007, 21:01

Hola a todos/as, me acabo de estrenar con el architectural la semana pasada y la que viene tengo que presentar un anteproyecto, así que, voy con prisas hasta en las orejas. Necesito ayuda. Es fácil, solo quiero cambiar el color del ladrillo que sale en los muros tipo, pero editando los muros veo tantos parámetros distintos con colores que ya no sé cuál probar. Me podríais decir cual es en concreto para no perder demasiado tiempo que no tengo. Gracias. Espero algún día poder aportar algo a este foro.

¿Qué versión es?
A partir de la versión 2006 en adelante, en la paleta design>material: applies material. Saludos.

**Ababol** · 25-01-2007, 20:12

Hola Andrés, gracias por tu rápida respuesta, pero mi ignorancia hace que sea insuficiente. Mi ADT es 2006 y en la paleta de diseño no encuentro nada de materiales. Tengo hecho el edificio con el muro:brick-090 brick-090 furring pero el ladrillo es muy oscuro y quiero cambiarlo. No sé cómo localizar la imagen del ladrillo en cuestión para cambiarla por otra más clara, o cambiar todo el muro por otro modelo, o hacer otro muro nuevo. Me da igual cualquier solución, aunque creo que la más sencilla es la que propongo. Solo tengo que sacar unas cuantas vistas del edificio. Cuando siga trabajando con el ADT imagino que ya le iré pillando el tranquilo poco a poco, porque creo que este trabajo al final no va a pasar de ser una chapuza. Pero, y esto es para consolarme, aprender el ADT en quince días e ir haciendo el proyecto al mismo tiempo es de locos.

Si existe alguna forma sencilla de hacer lo que quiero. Gracias de todas formas.

Por cierto, he visto por ahí a uno del barranqué. Saludos especiales pues.

**3dvini** · 25-01-2007, 22:11

El del barranqué no quiere desilusionarte, pero en quince días ADT no se aprende, prueba la orden materialr o rmat, a ver si con eso te vale ahí podrás cambiar el bitmap del material por el que tú quieras, es como el editor de materiales del 3ds Max pero en un versión prehistórica, aunque lo mejor es que te lo vincules al Viz render y allí lo cambies, es mucho más fácil, además que podrás iluminar, aunque sea de forma muy básica. Ánimo.

**Gepetto** · 28-01-2007, 15:34

Estoy con, el ADT es un programa muy abstracto y poco intuitivo si quieres profundizar en serio en este: propiedades de visualización, normas de capa, estilos de los distintos objetos adt.

Otra cosa es hacer una chapuza rápida, pero hacer un trabajo personalizado ya lleva más mareo.

No obstante te ánimo a que sigas trabajando con él. Aquí estamos para lo que necesites y podamos ayudarte. Un saludo.

**Gepetto** · 29-01-2007, 00:04

No sé si es sólo cosa mía, pero después de un tiempo sin entrar al foro he visto que han desaparecido muchas de las imágenes de este hilo. A ver si algún administrador lo recoloca todo pues puse mucho empeño en algunas explicaciones para que caiga en saco roto. Un saludo.

**Andrescr** · 29-01-2007, 02:16

Hola Andrés, gracias por tu rápida respuesta, pero mi ignorancia hace que sea insuficiente. Mi ADT es 2006 y en la paleta de diseño no encuentro nada de materiales.

Por cierto, he visto por ahí a uno del barranqué. Saludos especiales pues.

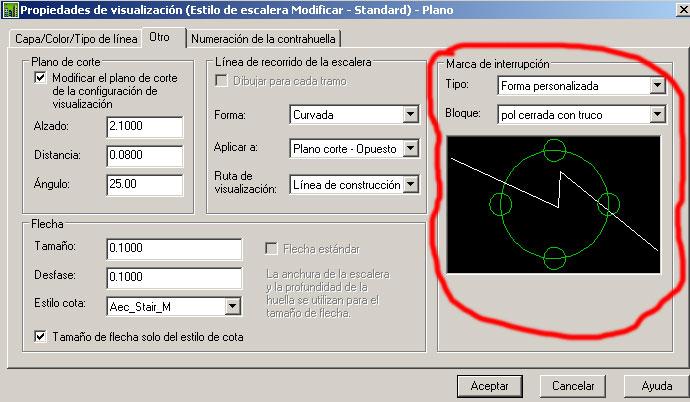

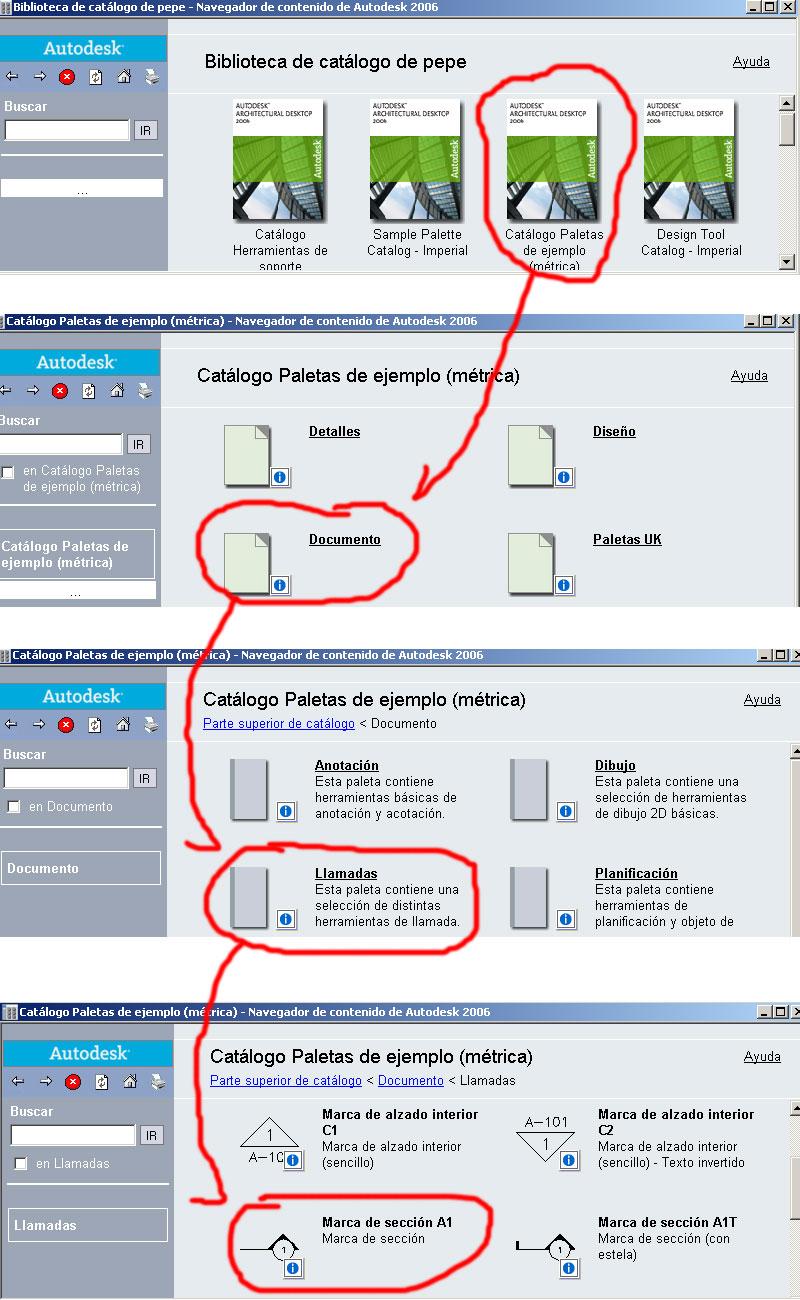

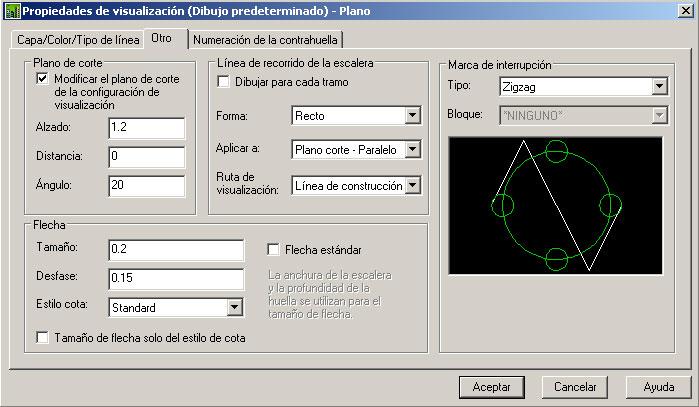

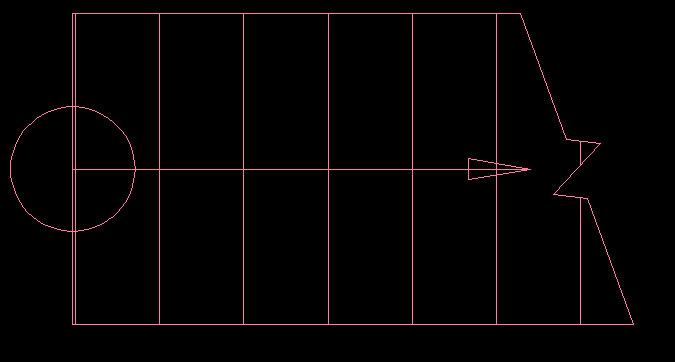

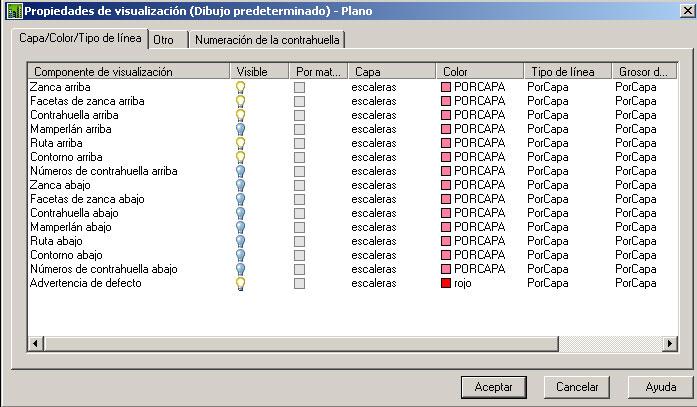

Aquí esta.

-- IMÁGENES ADJUNTAS --

**Ababol** · 29-01-2007, 16:27

Hola gente, agradecida y abrumada por las respuestas y los ánimos. Estaba a punto de tirar la toalla, pero haré un nuevo intento.

Ya sé que el ADT es complejo, y a no ser que trabaje todos los días con el no le pillaré el tranquilo, y si a eso le añadimos las novedades de versión a versión, ya ni te cuento.

El problema es que mi trabajo se desarrolla en 2d, pero de vez en cuando me toca hacer alguna historia en 3d (cada 1 o 2 años, de risa, ¿no?), no me exigen demasiado, pero es más cuestión de honor y me gusta que quede lo mejor posible.

Hasta ahora lo hacía con sólidos de AutoCAD y no me quedaban las cosas demasiado mal (con sus limitaciones, claro). Pero desde el año pasado tengo también el ADT y quería intentarlo, dadas las posibilidades que tiene y el manejo sencillo de las cosas muy básicas. La verdad creía que ya que algunas cosas son tan sencillas, el resto también lo sería. Pero mi ignorancia sobre estas posibilidades es lo que hace que se convierta en un mundo.

El error ha sido meterme en este berenjenal con poco más de quince días de tiempo, pero pensaba que mis 18 años trabajando con AutoCAD (empecé con la versión 2.6) me iban a simplificar las cosas.

En estos días desde que puse el mensaje he averiguado muchas cosas de los muros (materiales, visualización, colores, sombreados), pero no la que necesito: la fotografía del ladrillo, he localizado otras para sustituirla, pero no sé dónde se almacenan, ni que formato tienen.

Mañana haré otro intento, y si no hay suerte lo dejaré y lo intentaré solucionar con AutoCAD. El tiempo apremia.

A pesar de esto, pienso realizar el trabajo que pueda con el ADT y así poco a poco ir aprendiendo, aunque como las exigencias no son las mismas, tampoco adelantaré mucho.

Eso, que volveré al ataque con más preguntas, así que, gracias por seguir estando ahí. Saludos.

**3dvini** · 29-01-2007, 16:59

Hola en cuanto le cojas el truco a esto del modelado paramétrico, no vas a querer volver al AutoCAD, la orden que buscas es rmat, y para saber que material has de cambiar:
-Seleccionas el muro, botón izquierdo.

Botón derecho y eliges editar estilo de muro.

Se abre una ventana con muchas pestañas, selecciona la de los materiales.

Allí veras el material asignado a cada componente.

Doble clic en el componente que quieres cambiar.

En la ventana que se abre selecciona la pestaña propiedades de visualización.

Veras una línea que está en negrita, doble clic en el icono de esa línea que tienes a la izquierdo.

Se abre otra ventana, pestaña otro.

En la sección de modelado de superficie, tienes un desplegable con el material de modelado asociado al muro.

Todo esto lo tienes que hacer en vista perspectiva, no planta.

Ahora que ya sabes cómo se llama el material de AutoCAD, pues con la orden rmat lo duplicas, le llamas de otra manera, y cambias el bitmap por el que tú quieres donde pone nombre de archivo.

Y ya está.

Si te pierdes dilo, ánimo.

**3dpoder** · 29-01-2007, 20:53

No sé si es sólo cosa mía, pero después de un tiempo sin entrar al foro he visto que han desaparecido muchas de las imágenes de este hilo. A ver si algún administrador lo recoloca todo pues puse mucho empeño en algunas explicaciones para que caiga en saco roto. Un saludo.

Nunca me cansare de decirlo, hay que adjuntar las imágenes al foro, es la única forma de que no se pierdan, de todas formas, he repasado el hilo entero y veo que tú si las adjuntas, así que, están todas, no se ha perdido ninguna.

**Gepetto** · 29-01-2007, 21:55

Ok gracias por mirarlo, sería cosa de mi navegador. Un saludo.

**Ababol** · 30-01-2007, 09:24

Hola en cuanto le cojas el truco a esto del modelado paramétrico, no vas a querer volver al AutoCAD. Si te pierdes dilo, ánimo.

Vaya.

Estupendo, genial, miles de gracias.

Esto era lo que quería.

Y no me he perdido, claro que con lo mascado que me lo has dado, la cosa sería de preocupar.

Tenía equivocado el concepto de los materiales en los muros, por eso no conseguía cambiar la variable adecuada.

Ya había llegado a esa orden y a los submenús, pero me estaba volviendo loca con tanta variable. Pero es un gustazo que haya tantas, todo a medida.

Pues sí, seguro que me vicio con el ADT, pero tengo un peligro, ya se me están ocurriendo miles de preguntas.

Pero os voy a dejar tranquilos unos días, luego vuelvo a la carga. Saludos paisano y buen día de la candelera, estas pequeñas cosas echo de menos.

**3dvini** · 30-01-2007, 10:28

Me alegro que hayas conseguido hacerlo, cualquier cosa que necesites ya sabes, también si quieres puedes mandarme un mail, que si está en mí mano te ayudaré, un saludo.

Vaya, el viernes ya me daré un paseo por el coso por ti.

**Ababol** · 31-01-2007, 08:04

Muchas gracias, lo tendré en cuenta. Hasta la próxima. Saludos.

**Hectorloc** · 05-04-2007, 22:50

Hola a todos los integrantes de este foro, me dirigo a ustedes con el fin de saludarles ya que soy novato, espero poder compartir y ayudar en lo que pueda con todos ustedes, gracias a todos.

**hugob** · 06-04-2007, 15:59

Hola con respecto a capa tengo las siguientes dudas.

Yo prefiero que el nombre de las capas sean una única palabra sin guiones ni movidas. Entonces lo que hago es crearme un estilo de capa en el cual configuro que capa le corresponde a cada objeto AEC (a esto se le llama clave de capa).

Como configuras que capa le corresponde a cada objeto AEC? Que pasos hay que seguir (si es con imágenes mejor). Un saludo.

**huevanni** · 18-04-2007, 20:22

Una duda enorme eh querido poner columnas de forma rectangular, pero solo eh podido poner de forma cuadrada y de no más de 30 x30 y no lo he podido modificar alguien me podría ayudar por favor.

**kasike** · 02-06-2007, 15:40

Hola recién empecé a estidiar architectural desktop y los tips que das me parecen de mucha ayuda sigue así, muchas gracias.

**Andrescr** · 02-06-2007, 17:27

Hola a todos los integrantes de este foro, me dirigo a ustedes con el fin de saludarles ya que soy novato, espero poder compartir y ayudar en lo que pueda con todos ustedes, gracias a todos.

Bienvenido.

**Andrescr** · 02-06-2007, 17:30

Hola con respecto a capa tengo las siguientes dudas: como configuras que capa le corresponde a cada objeto AEC? Que pasos hay que seguir (si es con imágenes mejor). Un saludo.

Para eso deberías modificar el layer key overrides. O de otra forma más sencilla, creas el objeto y luego modificas el nombre del layer en el layer manager y ya está. Los mismos objetos seguirán siendo creados en el mismo layer.

Por ejemplo, creo un muro y al nuevo layer le cambio el nombre a muros.

**Andrescr** · 02-06-2007, 17:32

Una duda enorme eh querido poner columnas de forma rectangular, pero solo eh podido poner de forma cuadrada y de no más de 30 x30 y no lo he podido modificar alguien me podría ayudar por favor.

Debes utilizar el catálogo de Structural member. También para crear un miembro estructural que no esté en el catálogo, puedes usar Structural member wizard, en el menú format.

Esto varía con las versiones de ADT y el idioma, sería bueno que indicaras cual usas.

**innki** · 31-08-2007, 20:15

Alguien ha utilizado el architecture 2008? Yo lo estoy utilizando y de repente me salen dudas, pero he visto muy poco por este foro acerca de este programa, alguien me puede ayudar ya sea a ubicarme en el foro correcto o quitarme las dudas? Por ejemplo:
De inicio al tratar de representar bloques ya incluidos en el programa, no me aparecían sino deformes, bueno, por escala ya que yo manejo 1 unidad = 1 metro y pues no me checaba el asunto así que, opté por transportar todo a 1 unidad = 1 milímetro y entonces así si me aparecen bien los bloques (léase como puertas, ventanas, en 3d), sin embargo, me gustaría saber si se puede hacer algo para tratar de trabajar como 1 u = 1 metro, si no, pues ya le seguiré, thnxs.

**Andrescr** · 31-08-2007, 21:38

Escribe units. Enter. Donde dice millimeters, selecciona meters. Listo. Eso no es del 2008 es de siempre.

**innki** · 31-08-2007, 23:06

Escribe units. Enter. Donde dice millimeters, selecciona meters. Listo. Eso no es del 2008 es de siempre.

Ok. Tenías razón, y tan sencillo.

**anaortiz001** · 08-01-2008, 18:20

Hola buenas tardes, soy de Venezuela y trabajo con arquitectos, estoy comenzando a trabajar ADT básico muy básico me podrían ayudar, gracias y besos a todos.

**anaortiz001** · 08-01-2008, 18:24

Lo básico que manejo es muro simples, ventanas, pero me vuelvo un ocho en techos de 2 aguas no me salen bien.

**internecio** · 09-01-2008, 21:43

¿Alguien sabe dónde consigo texturas para muros puertas, vidrios pisos, maderas algo completo de tal forma que me olvide del tema de texturas? Gracias de antemano, si alguien tiene algún archivo con texturas me ayudaría muchísimo, desde vegetación hasta todo lo necesario para una casa de campo. Saludos.

**Andrescr** · 15-01-2008, 11:58

Lo básico que manejo es muro simples, ventanas, pero me vuelvo un ocho en techos de 2 aguas no me salen bien.

Hola. ¿Cuál es tu pregunta?

**jpetersanchez** · 16-01-2008, 23:58

Una pregunta. Espero que me puedan ayudar lo que pasa es que estoy moviéndole aquí al ADT 2008 y quisiera saber cómo configuro las dimensiones ya que los blocks y todo lo que sale en la paleta de diseño me viene con otra escala ya que yo lo manejo todo en metros para hacer un muro de 10 metros solo inserto 10.

Pero cuando inserto algo de la paleta me salen los dibujos enormes.

Prefiero pecar de ignorante a no saber nada. Muchas gracias.

**Andrescr** · 17-01-2008, 12:03

Si miras solo unos pocos, mensaje arriba, está la respuesta a lo que preguntas. También si miras solo unos renglones de los tutoriales que trae el programa, es lo primero que dice.

**Andrescr** · 17-01-2008, 12:16

Aquí un enlace de un tutorial de ADT, que cubre casi todos los temas muy completo y gratis. curso de Autodesk architectural desktop on-line gratis - Arquitectura y construcción.

**surturi** · 07-03-2008, 17:21

Hola, llevo unos meses trabajando con ADT 2006, y me interesa mucho el tema de las mediciones. Mi duda es ¿cómo puedo medir los acabados verticales de una habitación? Con espacios? Pero, que ocurre cuando una misma habitación (caso muy típico) tiene diferentes acabados, como alicatado en una pared y pintura en otra? ¿Cuál sería el método más cómodo y eficaz para medir esto? Gracias.

**Gepetto** · 13-03-2008, 11:28

Supongo que te refieres a medir las dimensiones ¿no? Lo de medir las partidas es cosa del Allplan y el Archicad. Para medir las dimensiones lo acotas sin más, o sino quieres acotar usa el comando dist. Un saludo.

Edito: de todos modos al crear el proyecto habrás tenido que poner la altura entre piso y piso.

**3dvini** · 13-03-2008, 11:31

Siento contradecirte Gepeto, pero ADT si mide partidas, incluso enlaza con Presto y Arquímedes.

**Andrescr** · 13-03-2008, 12:12

¿A que le dicen partidas por allí?

**Gepetto** · 13-03-2008, 22:07

Siento contradecirte Gepeto, pero ADT si mide partidas, incluso enlaza con Presto y Arquímedes.

Pues en la versión 2006 que es la que yo usé cuando abrí este hilo no disponía de esa funcionalidad.

**surturi** · 14-03-2008, 15:29

Para eso están las extended, valen también para el ADT 2006, podéis bajaroslas en versión trial de un mes, en. asuni Cad, especialistas en software AEC.

Hace mediciones y es lo que estoy usando para medir muros, carpinterías. (no me refiero a gráficamente, sino como datos que se puedan exportar).

Sin embargo, no mide acabados por la razón que conté antes.

Me pregunto si el Revit si mide acabados de una habitación. Pero me interesa más resolverlo con ADT que es el programa con el que estoy trabajando en el estudio.

**surturi** · 21-03-2008, 19:52

Bueno, me alegro de encontrare este foro en el que se hable de este programa adt. La verdad es que para alguien acostumbrado a AutoCAD, que es bastante asequible para aprenderlo por uno mismo, es muy frustrante este programa, porque es realmente complicado y lento el aprendizaje. Yo a pesar de todo sigo optimista y quiero apostar por el. Espero que no se pare el foro y procurare paticipar todo lo que pueda aportando lo que ya he aprendido.

**mikynacho** · 29-03-2008, 20:08

Cuando hay muros que no son totalmente rectos, inclinados donde aparece la opción para editarlo o crearlos?

**ArIeL MoSkO** · 31-03-2008, 21:04

Muchas gracias por estos excelentes aportes miles de gracias.

**moiz** · 15-05-2008, 11:11

Buenos días. ¿Podríais sacarme de una duda? He vuelto a instalar AutoCAD architecture en otro ordenador. ¿Puedo recuperar mi espacio de trabajo personalizado que tengo guardado en mi ordenador anterior? Gracias.

**Vale Puess** · 15-05-2008, 12:27

Buenos días. ¿Podríais sacarme de una duda? He vuelto a instalar AutoCAD architecture en otro ordenador. ¿Puedo recuperar mi espacio de trabajo personalizado que tengo guardado en mi ordenador anterior? Gracias.

Hola. Si que puedes, si lo tienes todavía instalado en el ordenador original, vas a opciones->perfil->seleccionas el que quieres (si no lo has creado antes, pues lo creas)->exportar, vas al otro y, opciones->perfil->importar.

Esto no te importa el AutoCAD, PGP, ese a hay que hacerlo a calcetín o copy&paste.

**moiz** · 15-05-2008, 17:30

Gracias vale pues. Referente a lo que comentas del archivo PGP: es para configurar los atajos a comandos como tu los tienes configurados, por ejemplo, lo de perfil importar no sé muy bien si hará lo que quiero que es que todos los botones estén en el sitio que a mí me gusta.

En cuanto a lo de exportar e importar no estoy muy seguro de lo que hace, ¿Qué hace? ¿hace lo que pido?
De todos modos el PC anterior lo tengo formateado de nuevo, pero en un disco duro nuevo así que, guiándome por la idea de que la solución estaría en algún *.cui o *.pgp como dices, he hecho:
C:\documents and settings\mi nombre de usuario\datos de programa\Autodesk\acd-a 2008\enu.

Ahí está la carpeta support.

La reescribes del ordenador anterior al nuevo, a saco.

Y ya lo tienes.

Parece una chapuza, pero me va bien. Un saludo y muchas gracias de nuevo.

**Andrescr** · 15-05-2008, 20:21

Para transferir el espacio de trabajo de una a otra versión de AutoCAD, debes usar el comando cuiexport, y guardas el archivo. Luego en el AutoCAD nuevo pones cuimport, pones open y seleccione el mismo archivo. De todas formas, como tu lo has hecho con el explorador es lo mismo, y no es ninguna chapuza, si funciona.

**moiz** · 16-05-2008, 19:27

No te atascas en ninguna Andrés. Es una respuesta perfecta, poder aprovechar tu espacio de trabajo de una versión a otra, creo que como yo lo he hecho podría no funcionar en ese caso. Un saludo maestro.
