Carro blindado Bergepanzer 38 Hetzer

[jose.j]

Buenas noche: Siguiendo los buenos blueprints que nuestros compañero Karras tiene en su web. Me puse a modelar un carro blindado alemán de la 2da. Guerra mundial.

El modelo en cuestión es bergepanzer 38 (t) hetzer. Este vehículo se construyo para prestar servicios a otros carros en el campo de batalla y de ser necesario remolcarlo. Por lo que tiene una especie de grúa que se desmontaba. Un vehículo de recuperación.

Empleare Blender y en interna render.
actualización: se este empleando el motor de render Cycles en etapa de desarrollo.

Se modelara el pz38(t) de la 20pzdiv.

Comentarios y sugerencias, son muy bien recibidas.

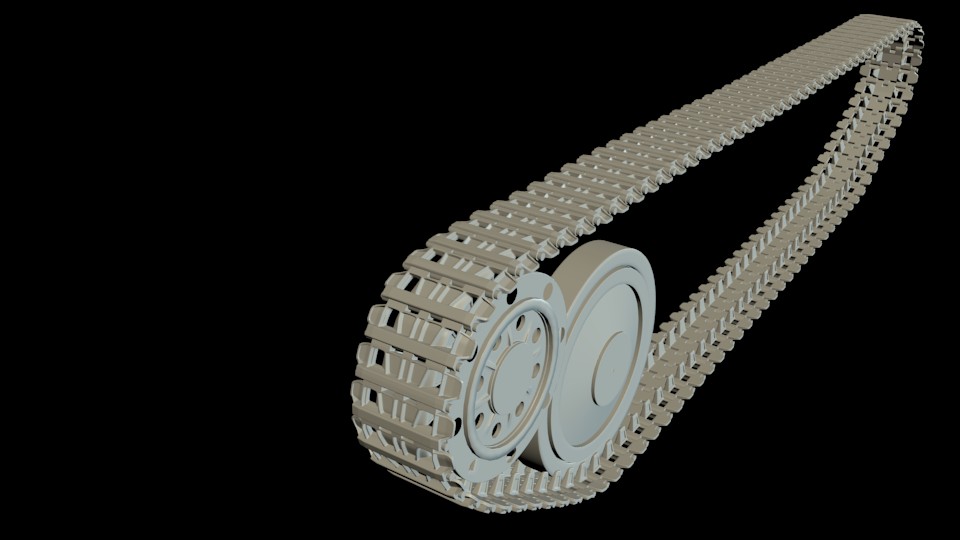

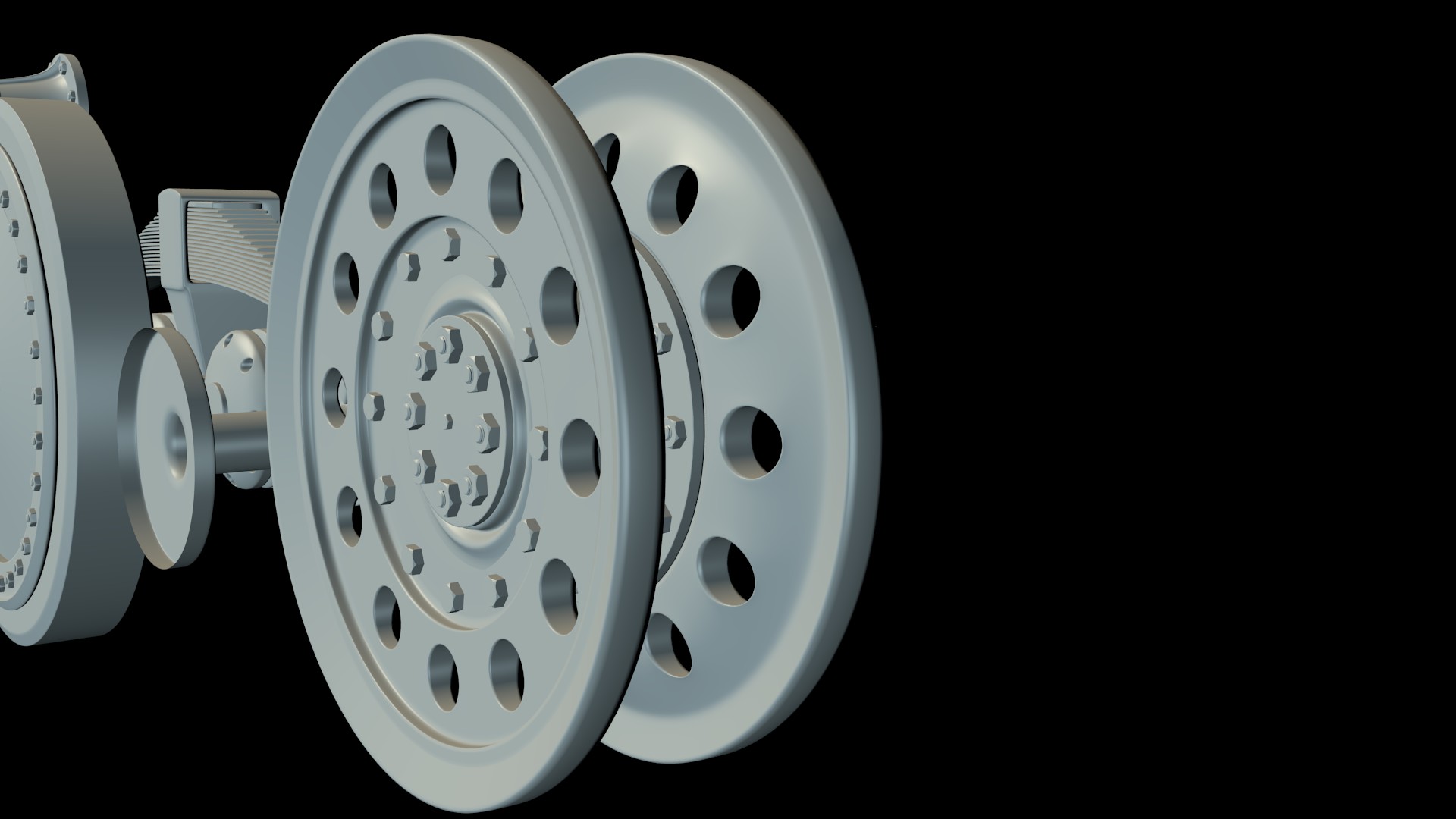

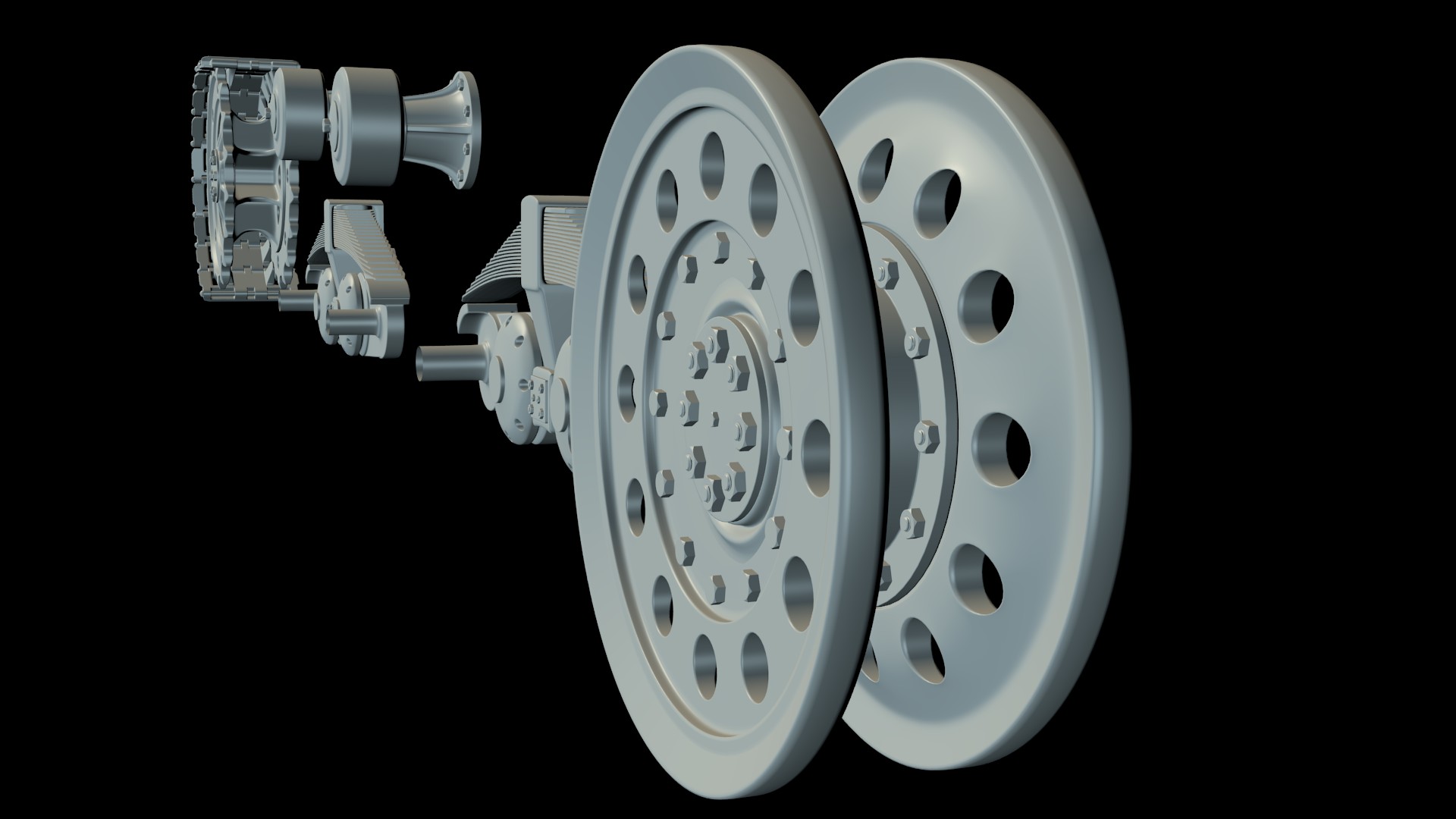

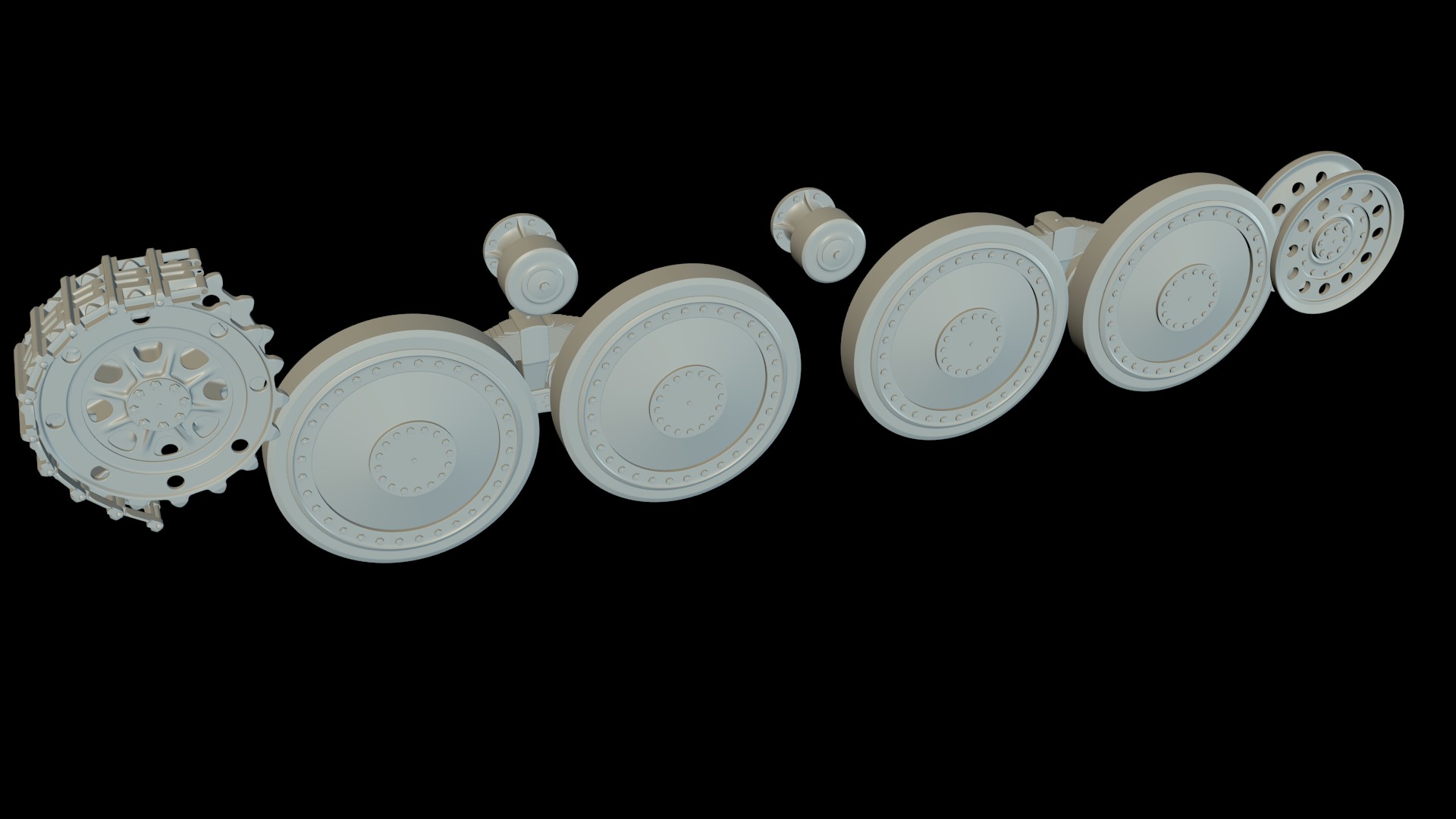

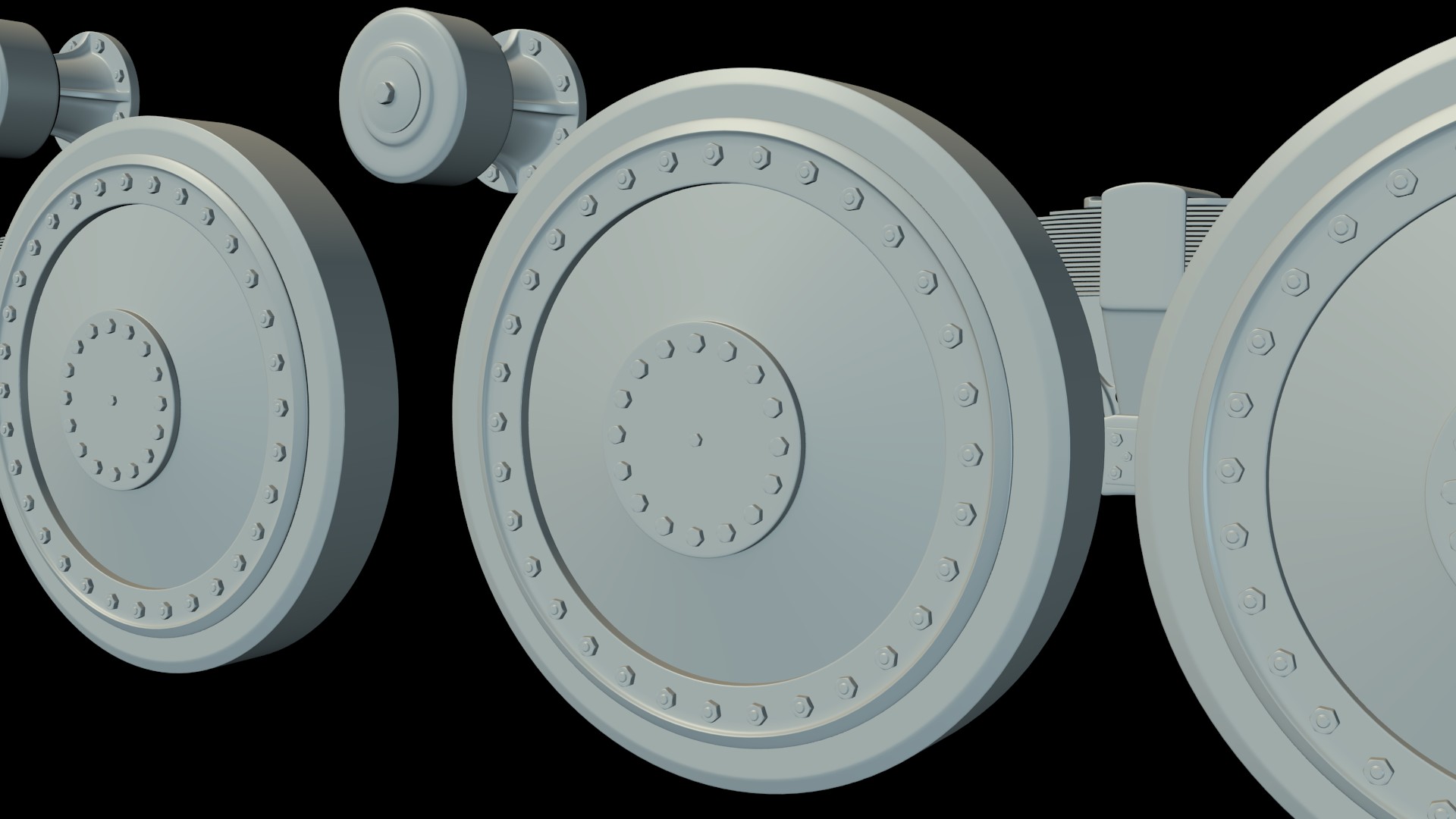

Unas imágenes del tren motriz.

-- IMÁGENES ADJUNTAS --

[Blanch]

Buen comienzo con las cadenas. Un salido y ánimo con el modelo.

[jose.j]

Gracias: No te preocupes contra viento o marea debo llegar a buen término. Ahora le toca a la rueda motriz y la trasera y suspensión. Saludos.

-- IMÁGENES ADJUNTAS --

[rafa120]

Otro Karras, para que suavizais tanto que luego no hay quien mueva el visor y os tardan mucho lo renders. Después de este apunte decir, buen comienzo, la formas de los eslabones se ven limpias y correctas.

Posdata: estaremos por aquí para meterte caña (en el buen sentido). Un saludo.

[karras]

Coño. O se hace bien o no se hace, que luego te encuentras cada tontería por ahí que de lejos mucho y luego no vale una, como los modelos de De Espona, pagar por eso es tirar el dinero.

Ese eslabón está muy bien, si tiene 20 mil polys, bien que los vale, lo de mover en el visor solo para el render final. Por cierto, el begepanzer suele ser bastante feo, soso y sin cañón ¿no prefieres el pequeño cabrón? El del cañón que se cepilló a la mayoría de tanques aliados es más mono.

[jose.j]

Gracias rafa120 y Karras. Por sus comentarios. Y como dice Karras los polígonos son gratis. Le daré hasta que aguante la memoria de mi equipo.

Y si Karras el otro vehículo que llamas cabrón.



También lo tengo documentado ya que no encotraba muchas imágenes para el tren motriz. Pues extenderé el modelado a los dos vehículos. Y así tengo la pareja.

Por otra parte, me gustó. Este vehículo, ya que va equipado con trozos de cadena para las reparaciones.

Termino el tren motriz y le subo unos avances. Saludos.

-- IMÁGENES ADJUNTAS --

[karras]

Busca por el carro checo pz 38(t), usaba su chasis y su tren de rodaje.

[karras]

http://eboke.org/Jagdpanzer-38-hetze...e-_510993.html bájate libros de aquí, veras que hay muchos sobre el hetzer.

[jose.j]

Gracias Karras en verdad este tanque es más atractivo. Y el enlace está muy bien. Deja que ajuste las imágenes y realizo los ajustes. Saludos.

[jose.j]

Hola. Un nuevo avance luego de tomar la sugerencia de Karras. Ahora es el tanque tz 38 (t) de origen checo. Ya saben los comentarios y sugerencias son muy bien recibidas. Saludos.

Posdata los orificios centrales de la rueda motriz no so circulares, son más anchos en el borde exterior. Tengo que arreglarlos.

-- IMÁGENES ADJUNTAS --

[karras]

Ya solo le faltan los dientes y que te encajen en la oruga. Es mejor hacer primero la motriz y después la oruga y no al revés ;-) por si luego no te encajan los eslabones en los huecos, más que nada. Ánimo y suerte.

[jose.j]

Gracias Karras por el tip. Ya sufrí en carne propia esta omisión y no me encajan los dietes en el eslabón de la cadena <:-(sigo en la lucha. Haré los dientes y trataré de ajustarlos a los eslabones, con el número total de diente conforme al diámetro de la motriz. >. Saludos.

[karras]

Es más fácil ajustar el eslabón a la motriz y después haces la oruga completa, así lo hago yo y si ves que, si tensa no te coinciden el cierre de la oruga, la empiezas a destensar haciéndole caídas de gravedad entre los rodillos de retorno. Yo personalmente pongo los eslabones uno a uno, así no tengo problemas.

[jose.j]

Es más fácil ajustar el eslabón a la motriz y después haces la oruga completa, así lo hago yo y si ves que, si tensa no te coinciden el cierre de la oruga, la empiezas a destensar haciéndole caídas de gravedad entre los rodillos de retorno. Yo personalmente pongo los eslabones uno a uno, así no tengo problemas.

Gracias Karras. Te método se podría pensar que es más largo, pero no es el más simple y directo estuve peleando un rato con la oruga para lograr este efecto y con tu metodología hubiese sido un par de minutos. En mi caso emplee una curva para trazar la trayectoria y así moldear la cadena de la oruga. Logre un buen efecto, pero existe puntos donde los eslabones tiene cierta curvatura.

En la imagen ya tengo en lanzado los eslabones y los dientes de la motriz y el inicio del tensor o guía trasera (si no me equivocó es su nombre, por favor me corrigen). Saludos.

Posdata no me dormí en el trabajo solo que me tome el puente de san Juan y fuimos a la playa que nos queda a unos 350 km, así que, vale la pena la pausa.

-- IMÁGENES ADJUNTAS --

[rafa120]

No te equivocas, se llama tensora. Ya iras aprendiendo vocabulario según vayas avanzando por el camino y sino para eso está la rae de Karras.

Las ruedas de rodadura (las del centro) aún le falta trabajo ¿no? Digo porque la veo muy ancha, no me refiero a la goma sino a la llanta (el labio).

[jose.j]

Gracias rafa120 por la precisión en los términos de las piezas. En cuanto a las ruedas de rodadura estoy trabajando en ellas es algo muy preliminar. Y gracias por tu observación para estar atento al momento de finalizar el modelado. Saludos.

[karras]

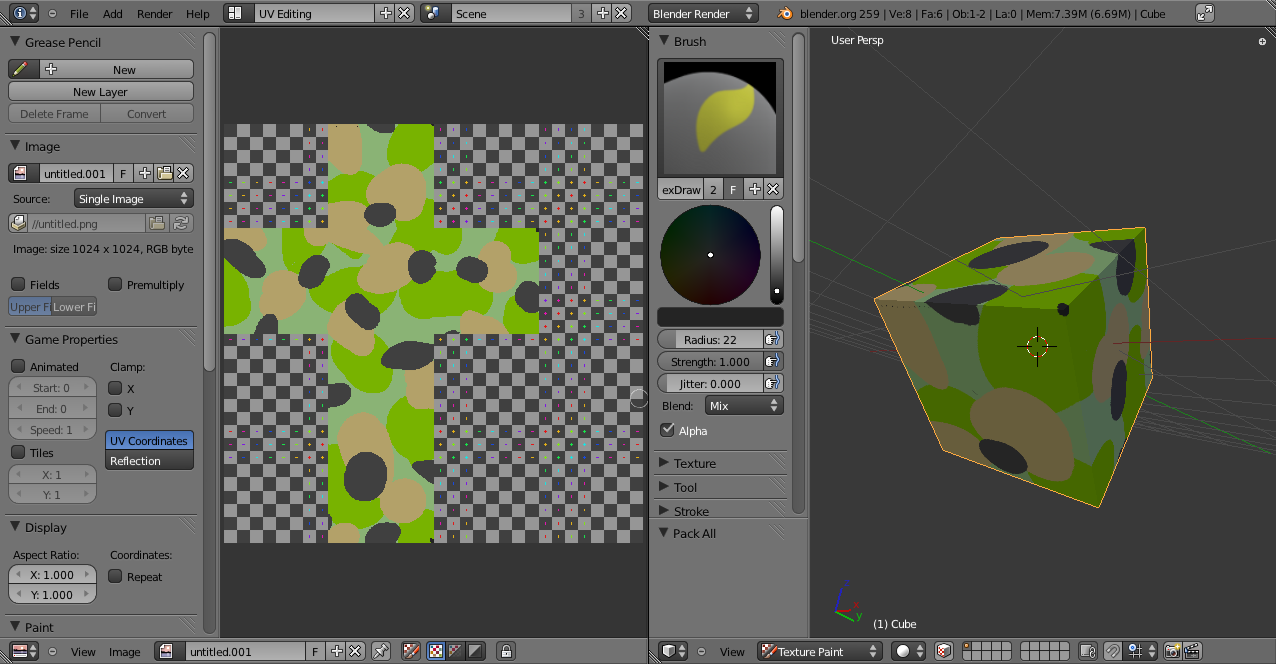

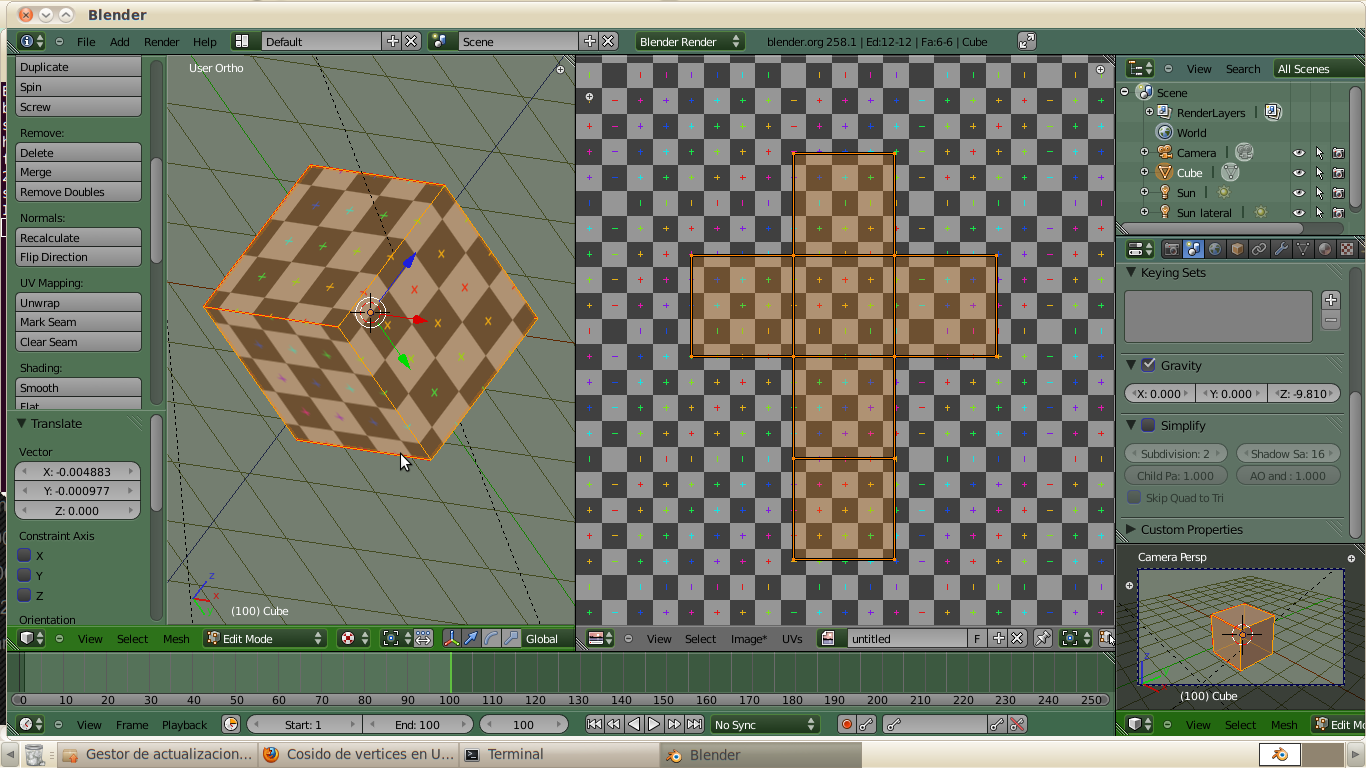

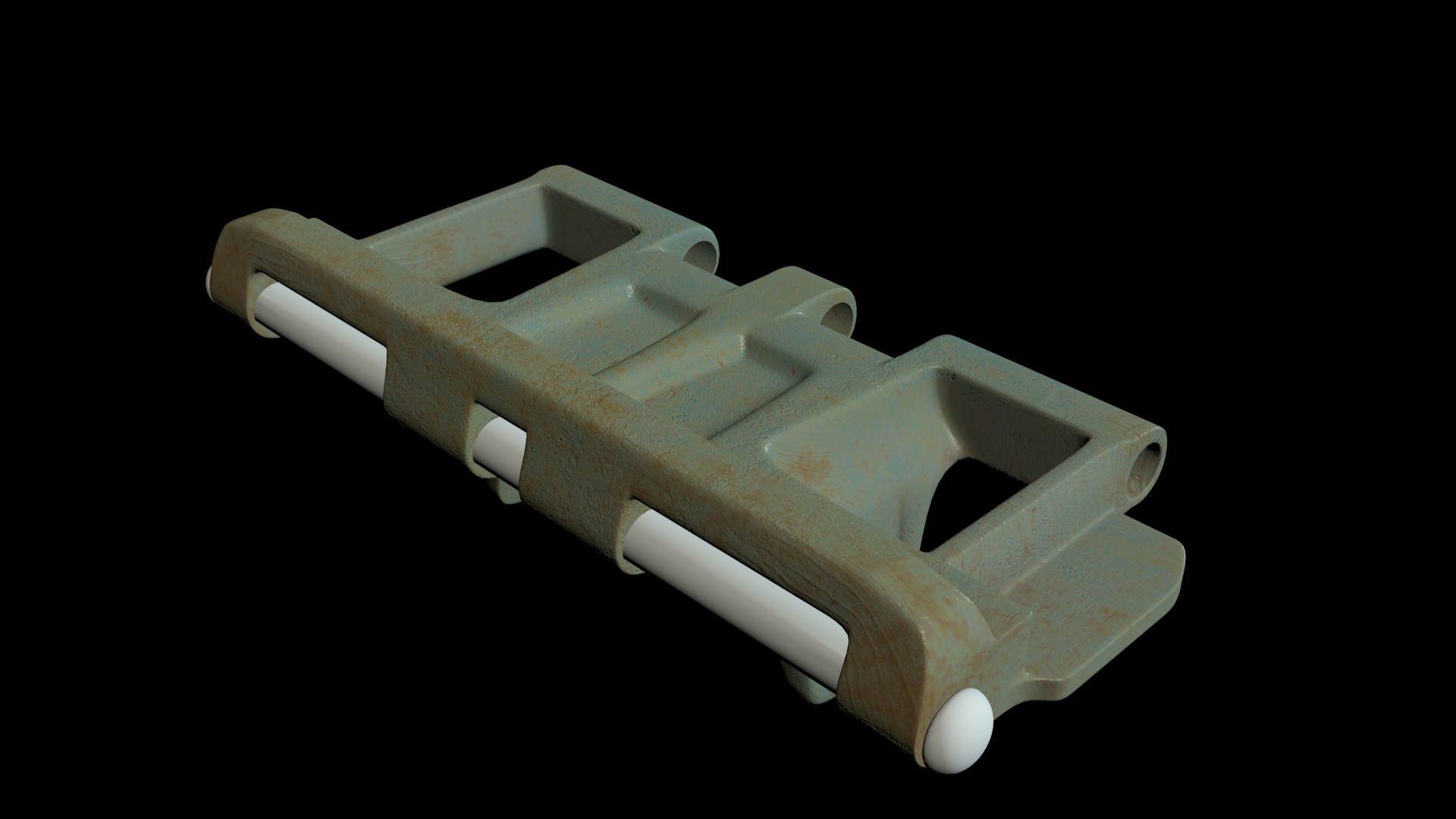

Se me olvidó comentarte lo más esencial en cuanto al eslabón, y es que, antes de hacer la oruga cojas uno, lo mapees, lo Unwrapes y le asignes ya una textura. Luego al hacer la oruga ya la tendrás mapeada y texturizada. También puedes hacérselo a toda la oruga, que conste, si la quieres muy sucia es mejor mapear la oruga al completo, si la quieres normalita, el eslabón solo.

[rafa120]

Cierto, pero yo opto por mapear primero uno y luego hacer la oruga. Lo de ensuciar, pues solo bastaría con hacer un par de texturas distintas y combinarlas por todo el eslabón. Eso ya te lo dejo a tu elección.

[jose.j]

Gracias Karras y rafa120. Me han dado muy buenos comentarios espero seguirlos bien y obtener un buen resultado. Saludos.

[jose.j]

Una actualización tornillos y la rueda de rodadura.


Saludos.

-- IMÁGENES ADJUNTAS --

[rafa120]

Esto ya es otra cosa. Ahora solo falta que pongas todas la ruedas.

[jose.j]

Esto ya es otra cosa. Ahora solo falta que pongas todas la ruedas.

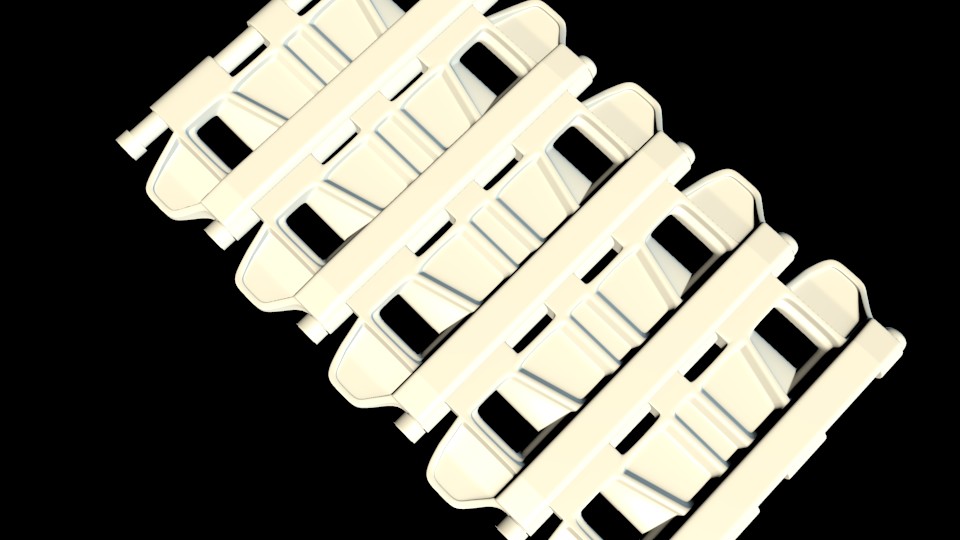

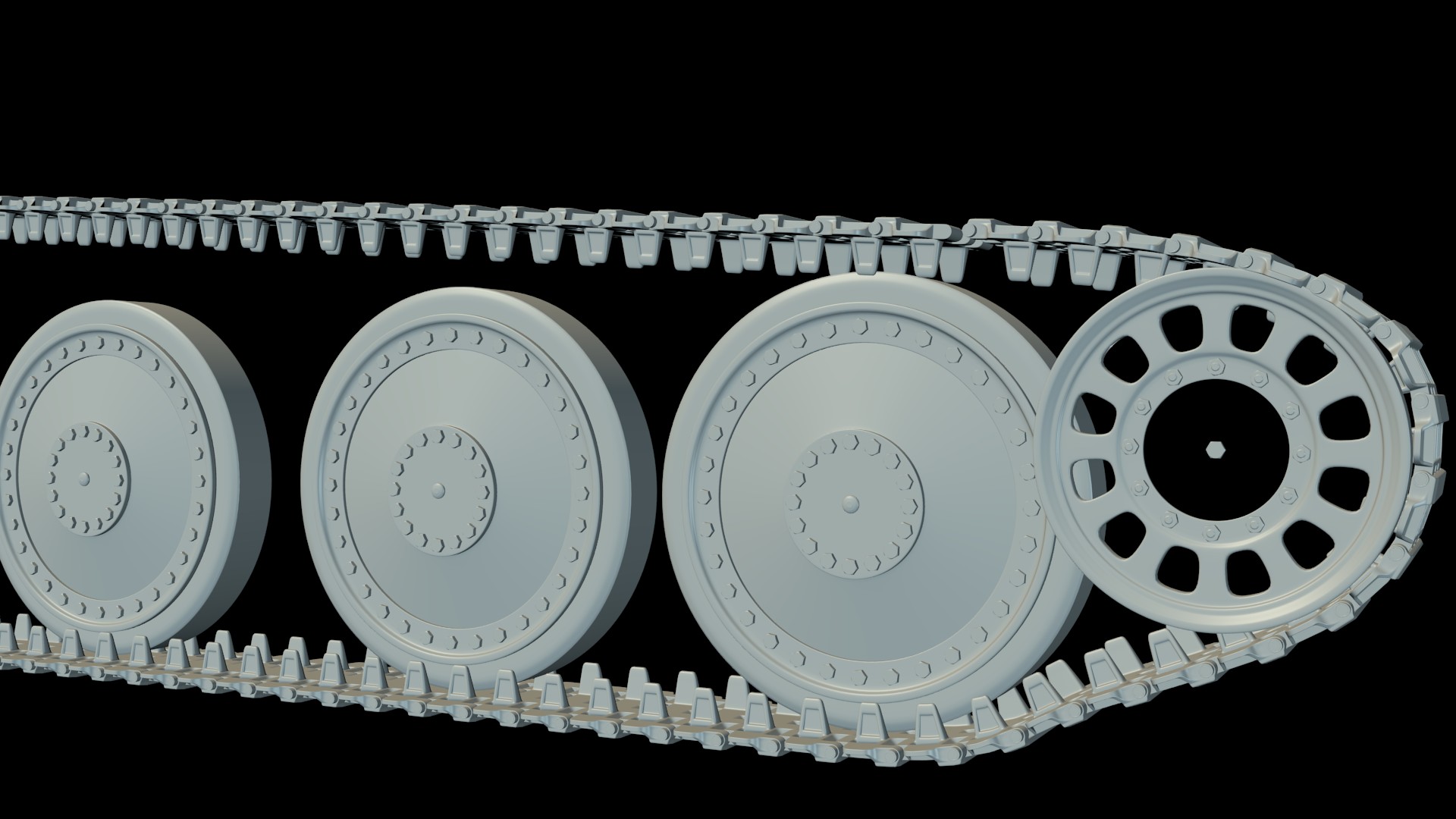

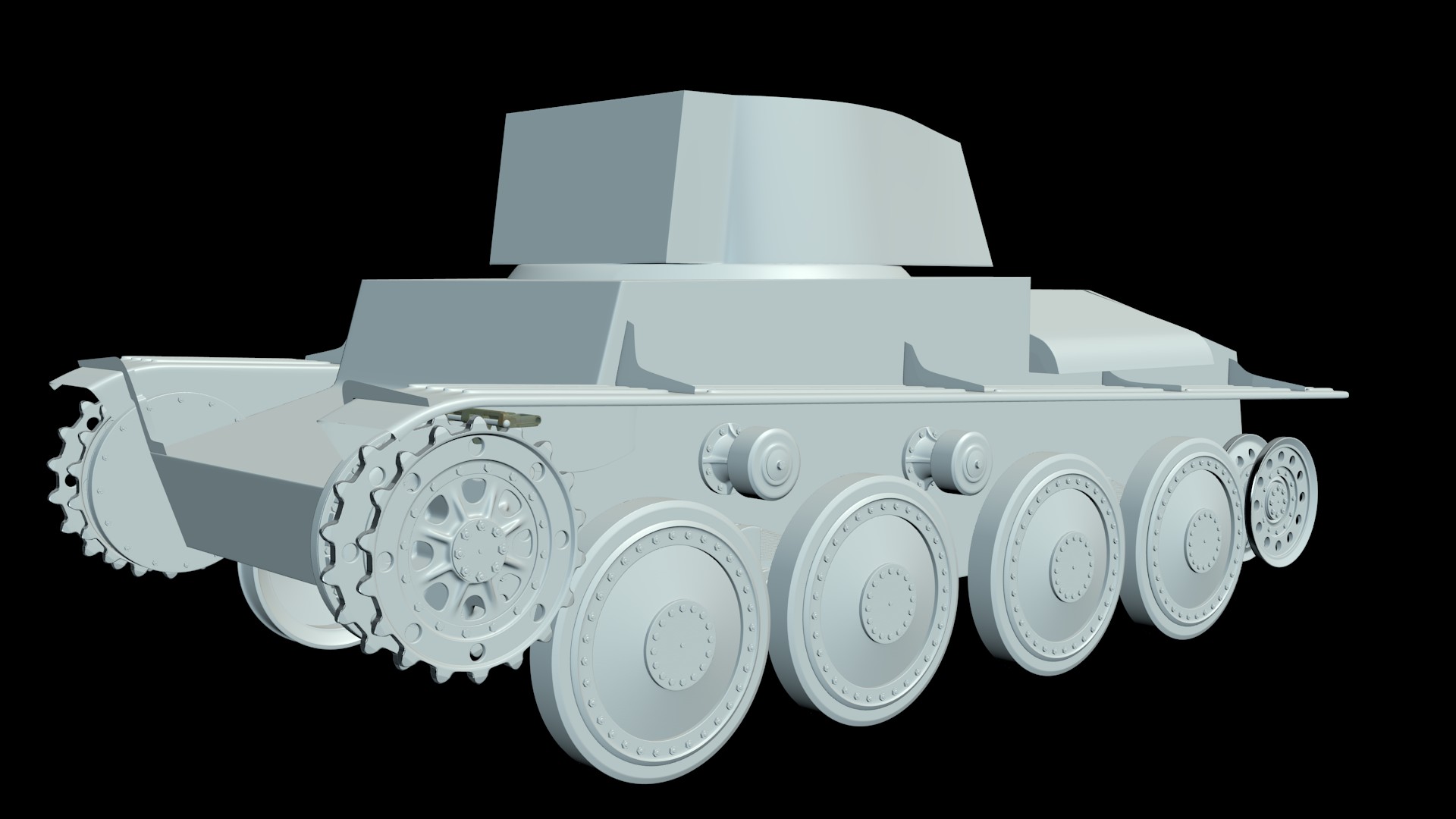

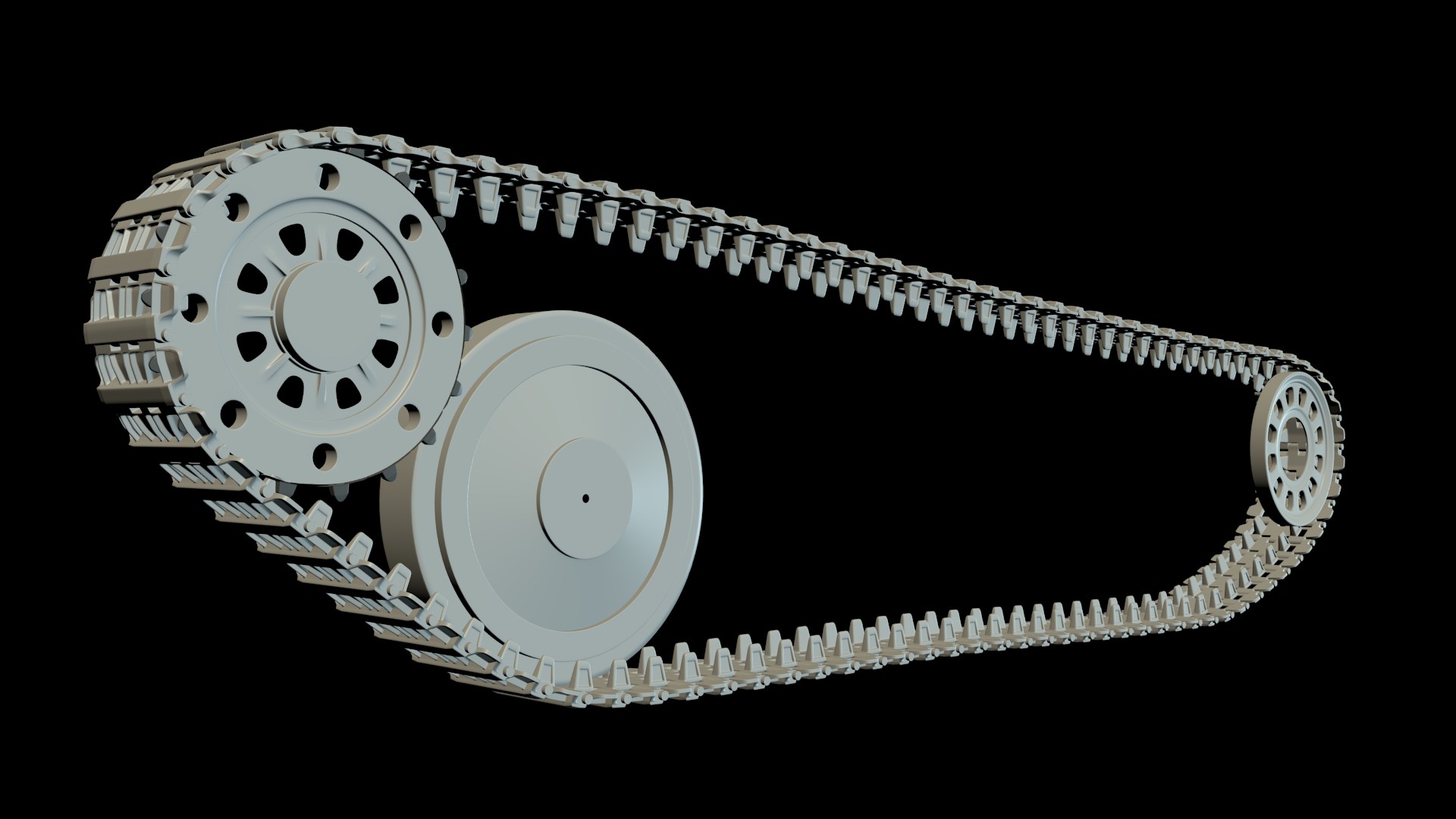

Bueno aquí está con todas sus ruedas. Ojo la cadena esta abierta, ya que estoy trabajando en el tamaño de la rueda tensora. Y gracias rafa120 por comentar.

-- IMÁGENES ADJUNTAS --

[rafa120]

Eres rápido. Vaya, pero le veo una pega, le falta un loop al borde de la goma, fíjate el efecto que hace el smooth, ten en cuenta que el canto de la goma es duro.

[jose.j]

Ok raf120 ya le pongo el borde duro a la rueda. Lista la goma de la rueda de rodadura. Saludos.

-- IMÁGENES ADJUNTAS --

[jose.j]

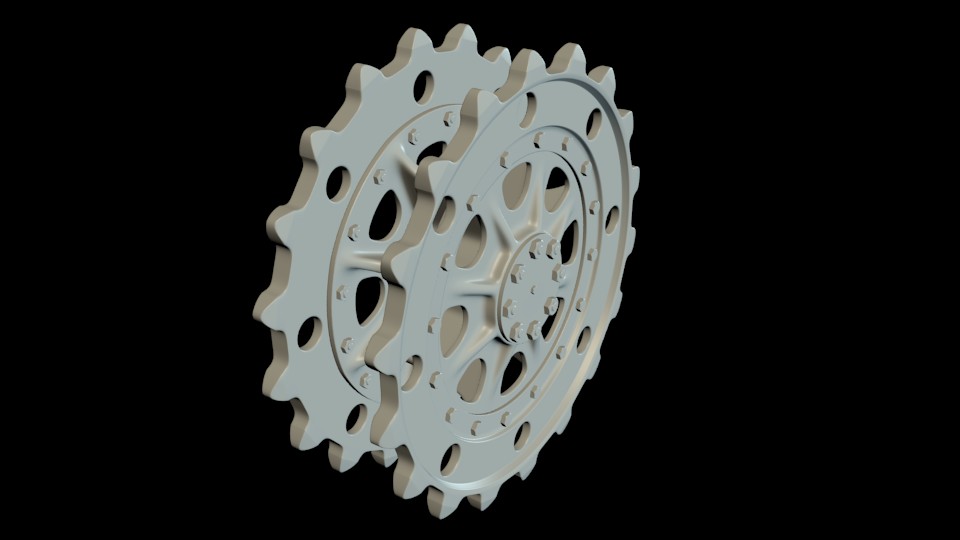

Buenas noche: Otro avance. La rueda motriz ya lista. Saludos.

-- IMÁGENES ADJUNTAS --

[karras]

Tiene buena pinta.

[jose.j]

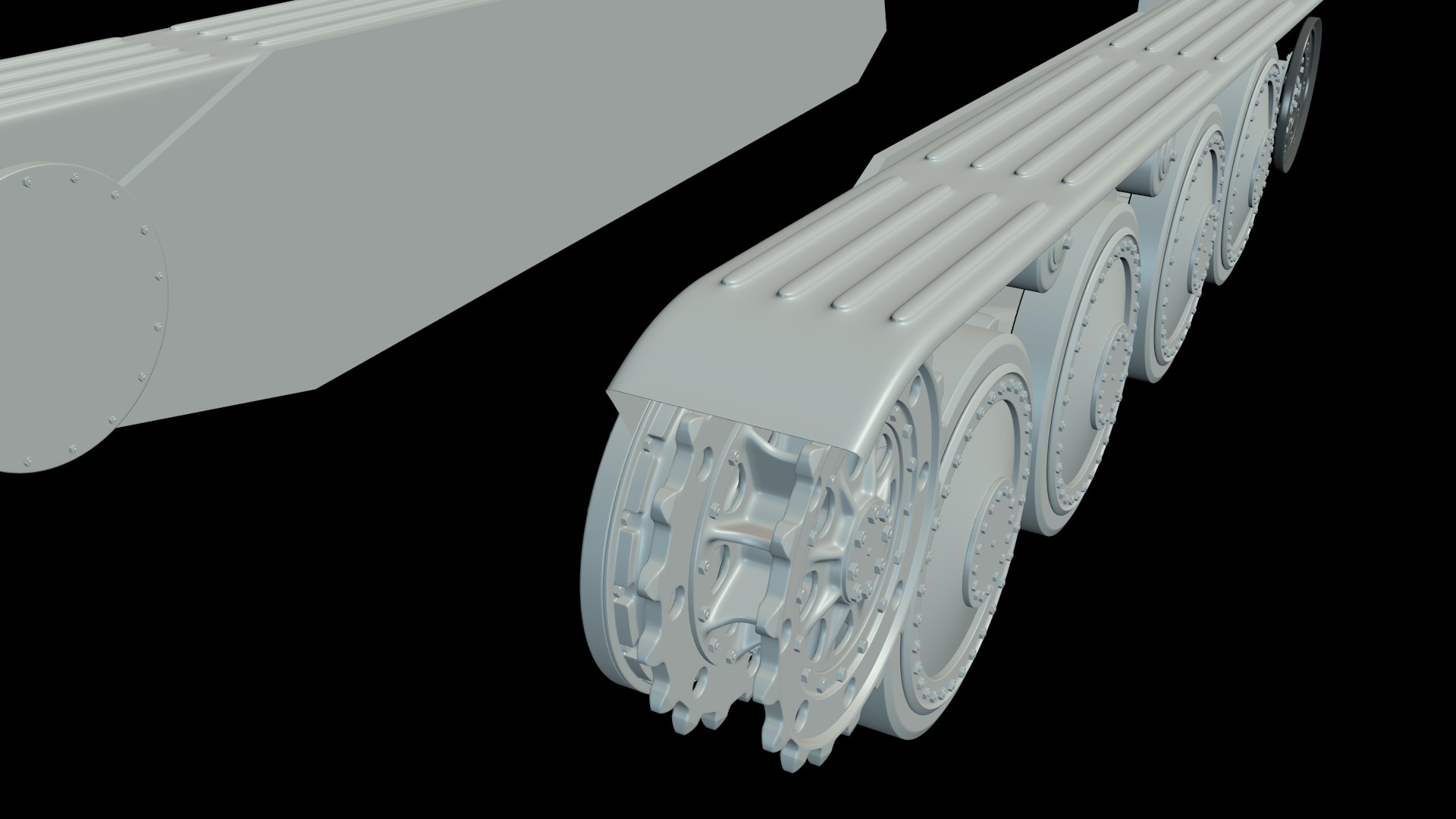

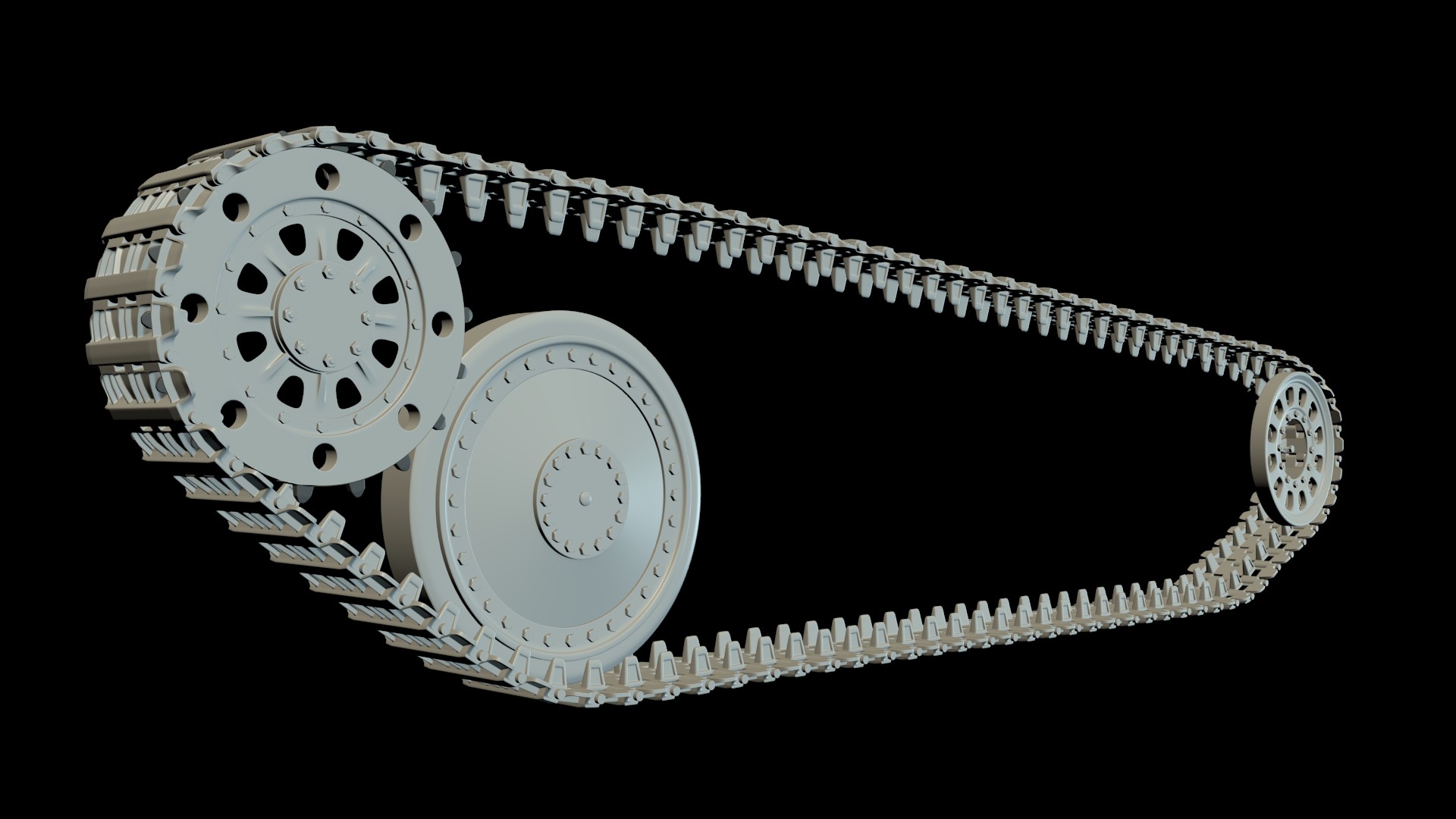

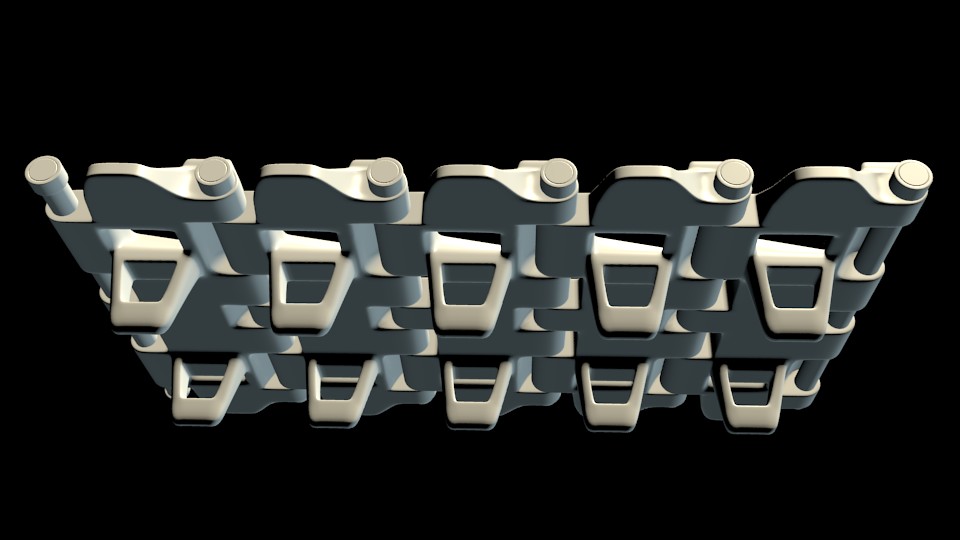

Siguiendo las observaciones de Karras y rafa120. Aquí les muestro la rueda motriz con los eslabones integrados. Saludos.

-- IMÁGENES ADJUNTAS --

[David Bogas]

Tremendo, me encanta el nivel de detalle. Por cierto, has contado los eslabones que tiene el tanque?

[jose.j]

Tremendo, me encanta el nivel de detalle. Por cierto, has contado los eslabones que tiene el tanque?

Gracias pues las he contado y son aproximadamente de 92 a 94 más o menos. Es difícil contarlas marea un poco. Con una con un array y una curva me dió un conteo de 93 a 94 todo depende de que tan exacto es el curso. Y los vértices escalan se van por las nubes.

En primer lugar hice una sola y dibuje la cadena con un arreglo y una curva. Algo realmente rápido, pero me doblaba los eslabones por ello seguí el tip de Karras. Modele nuevamente el eslabón acorde al modelo (ya que lo cambia al pz-3 y quedo con menos vértices y estoy creándolos uno a uno así control la posición y querda perfecto. Gracias por comentar. Saludos.

[karras]

Vaya, buen nivel de detalle. Luego me cuentas cuantos polys tiene todo el tren.

[rafa120]

Pues yo te voy a poner una pega, porque tanto poly y que me cometas estos fallos ains. Te adjunto la imagen.

-- IMÁGENES ADJUNTAS --

[jose.j]

Pues yo te voy a poner una pega, porque tanto poly y que me cometas estos fallos ains. Te adjunto la imagen.

Que buen ojo. En su momento lo deje para después y luego se me olvidó corregir este fallo. Gracias rafa120.

[jose.j]

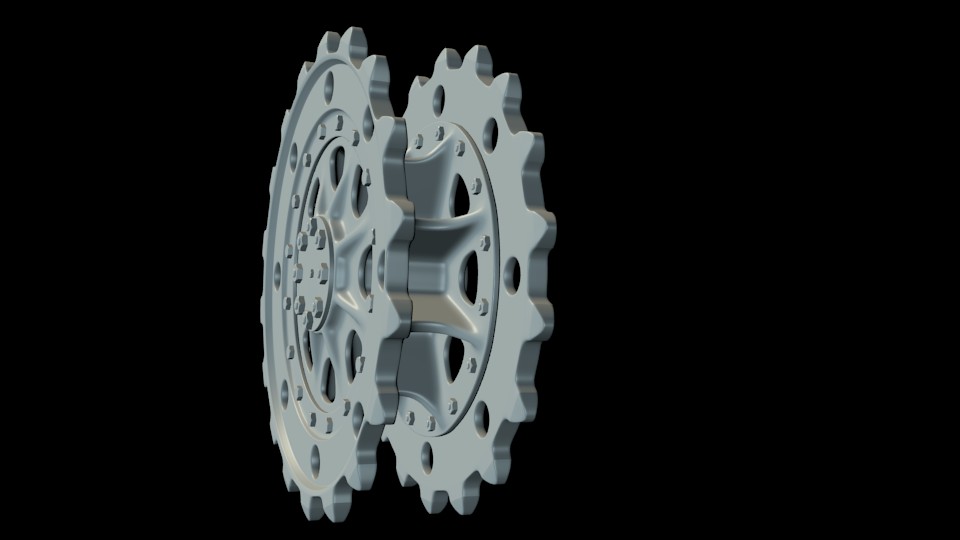

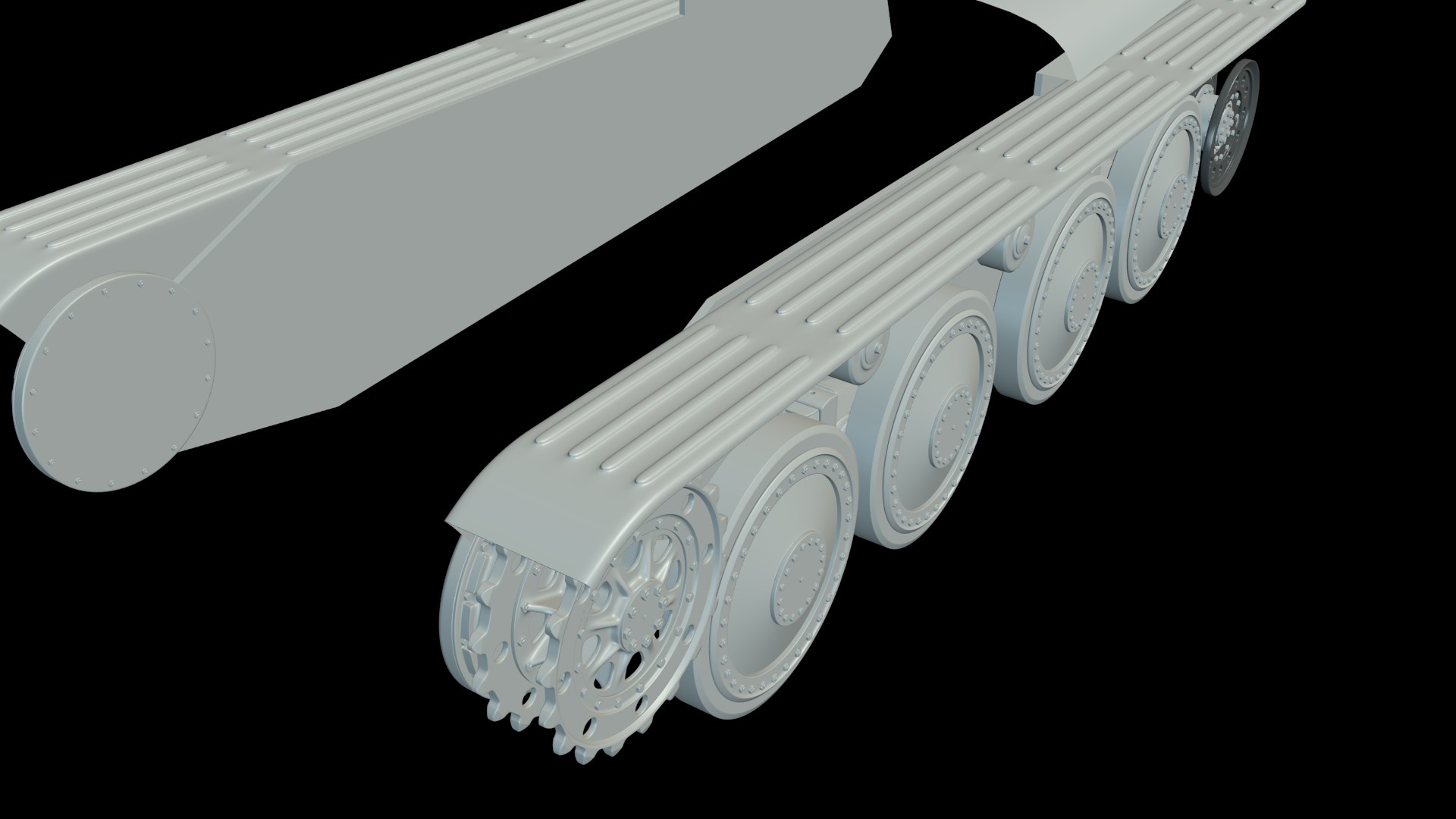

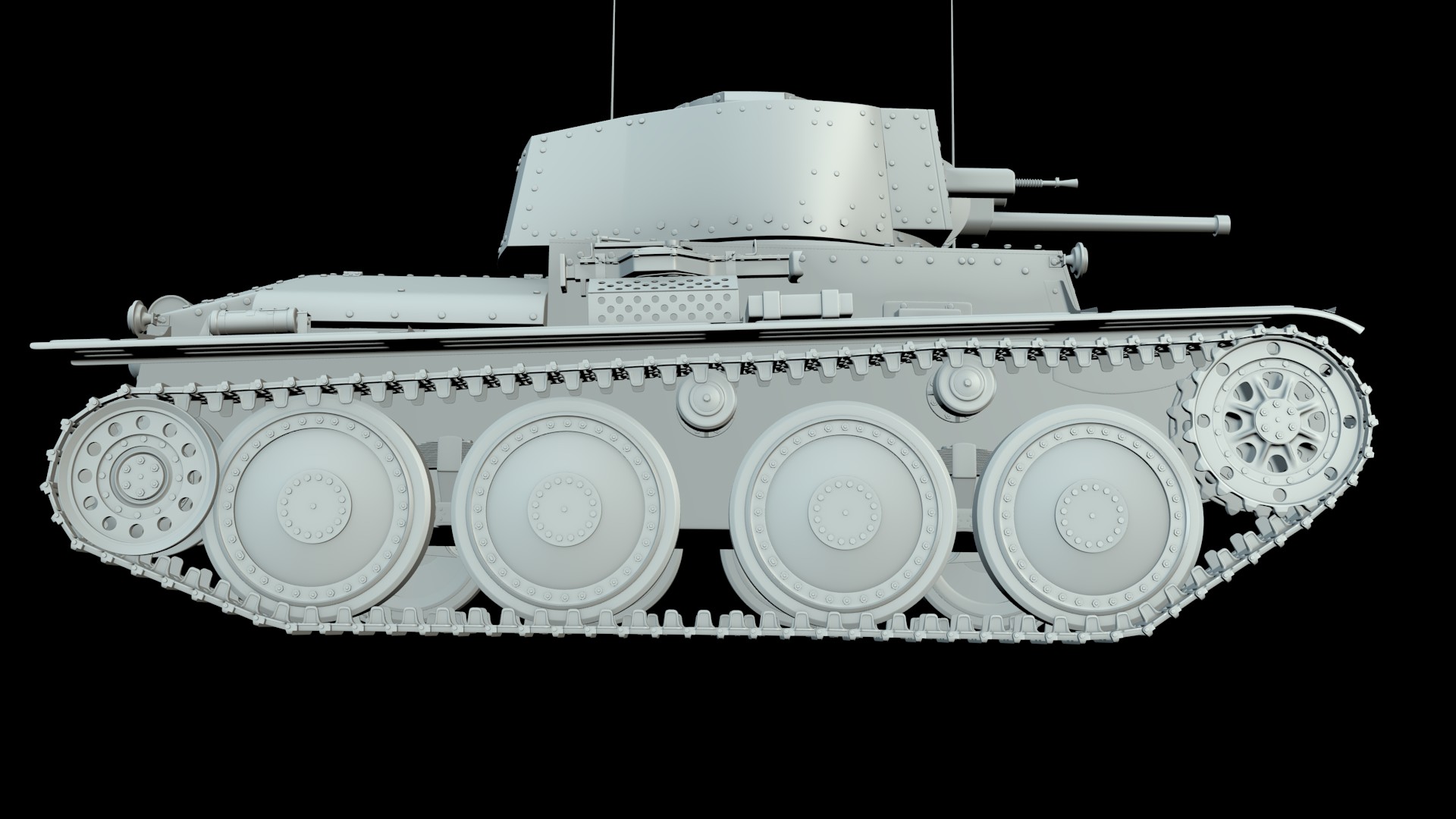

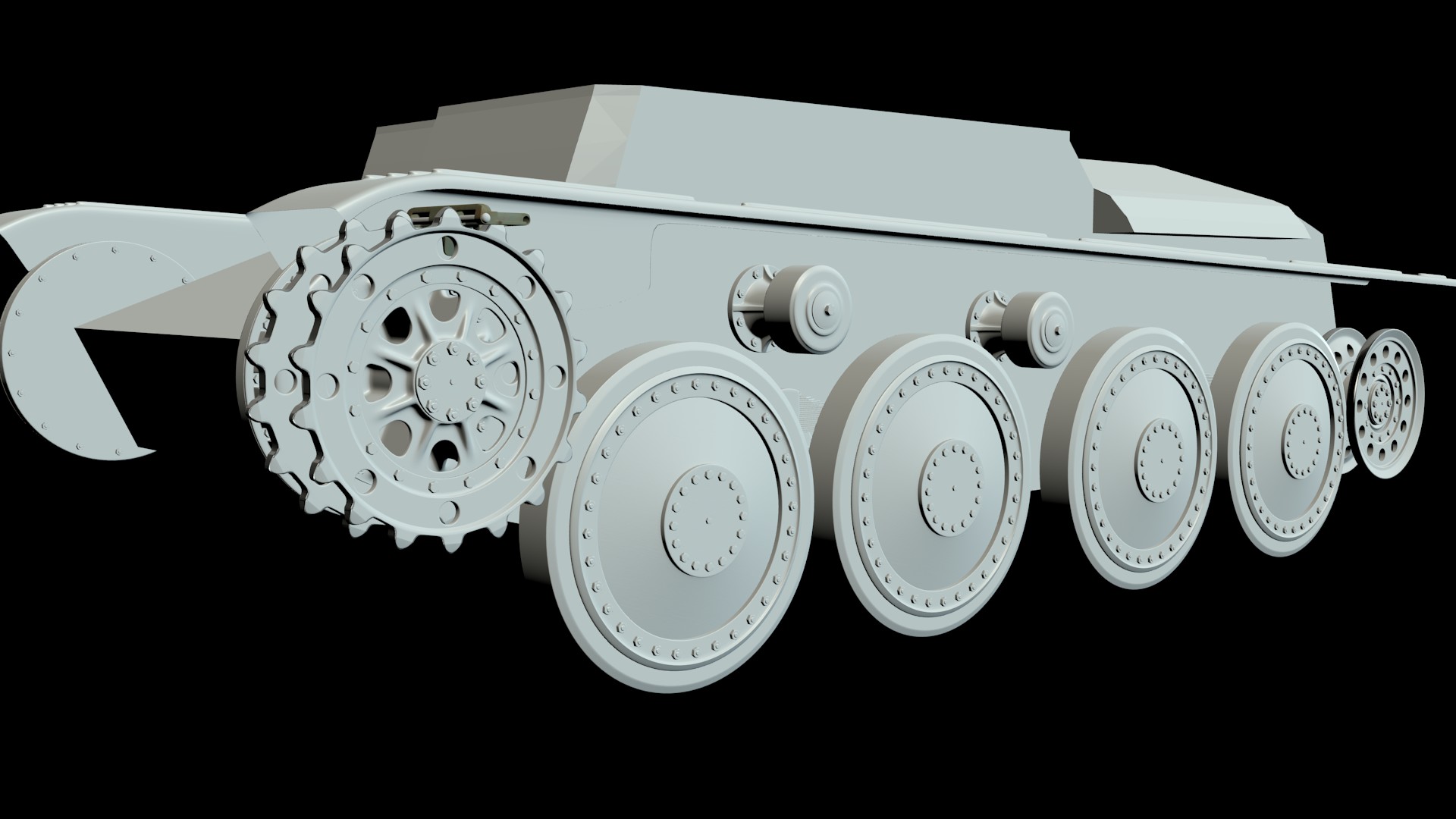

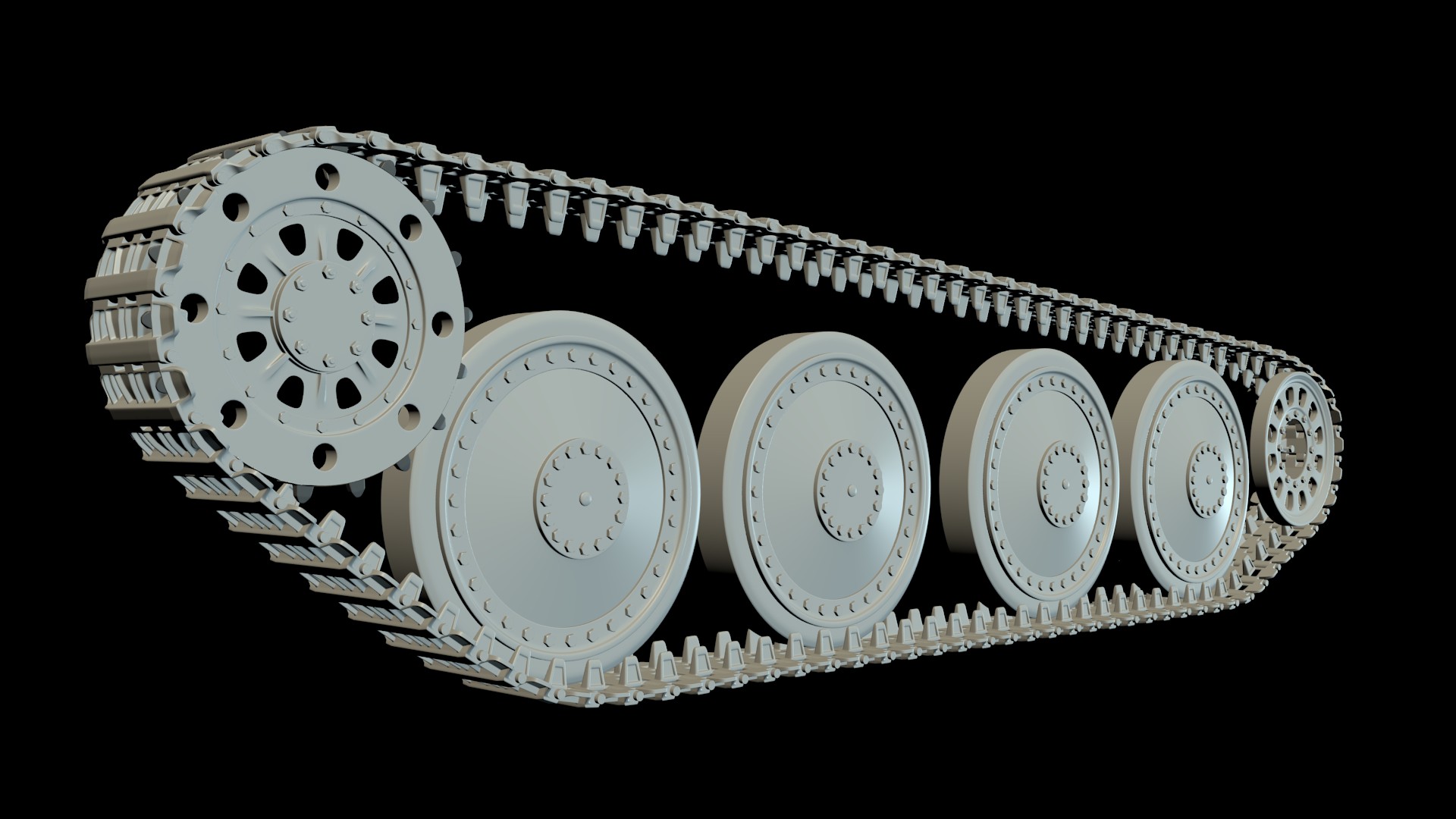

Hola. Ya está el tren motriz del pz-38 (t). Los comentarios son muy bien agradecidos.

-- IMÁGENES ADJUNTAS --

[karras]

Pues si me explicáis cual es el fallo, mejor, porque no lo veo yo tan separado.

[jose.j]

Karras el fallo es la apertura de los segmentos del eje de la rueda motriz eran como unas lomas. Puse todos los segmentos con la misma longitud y se corrió el fallo que el ojo de rafa120 descubrió.

[rafa120]

Bien bien, me gusta y veo que lo has corregido, pero ahora tienes otro fallo en la tapa del tren con forma de cúpula, exactamente la intersección entre la cúpula y lo agujeros de los tornillos. Se desforma la Maya y se nota mucho. El resto fenomenal, si sigues con esto de los tanques serás una dura competencia. Un saludo.

[jose.j]

Gracias rafa120. Si se ve como extraña no estoy conforme la voy a rediseñar. Como estoy tomándolo de una maqueta no ayuda mucho. Y es algo complicado los agujeros y la forma de cúpula. Me abocare a ello. Saludos.

[karras]

Desde luego Rafa, eres un pejigero. Tampoco esta tan mal y en sitios donde va a estar todo tapado. Creo que con un nuevo loop lo arreglas, pero ¿merece la pena?
En la realidad las piezas están peor de lo que las hacemos nosotros, no hay que ser perfectos, las piezas de fundición, incluso las mecanizadas no están exentas de fallos.

[rafa120]

Desde luego Rafa, eres un pejigero.

Lo sé, pero ya no tengo remedio.

[jose.j]

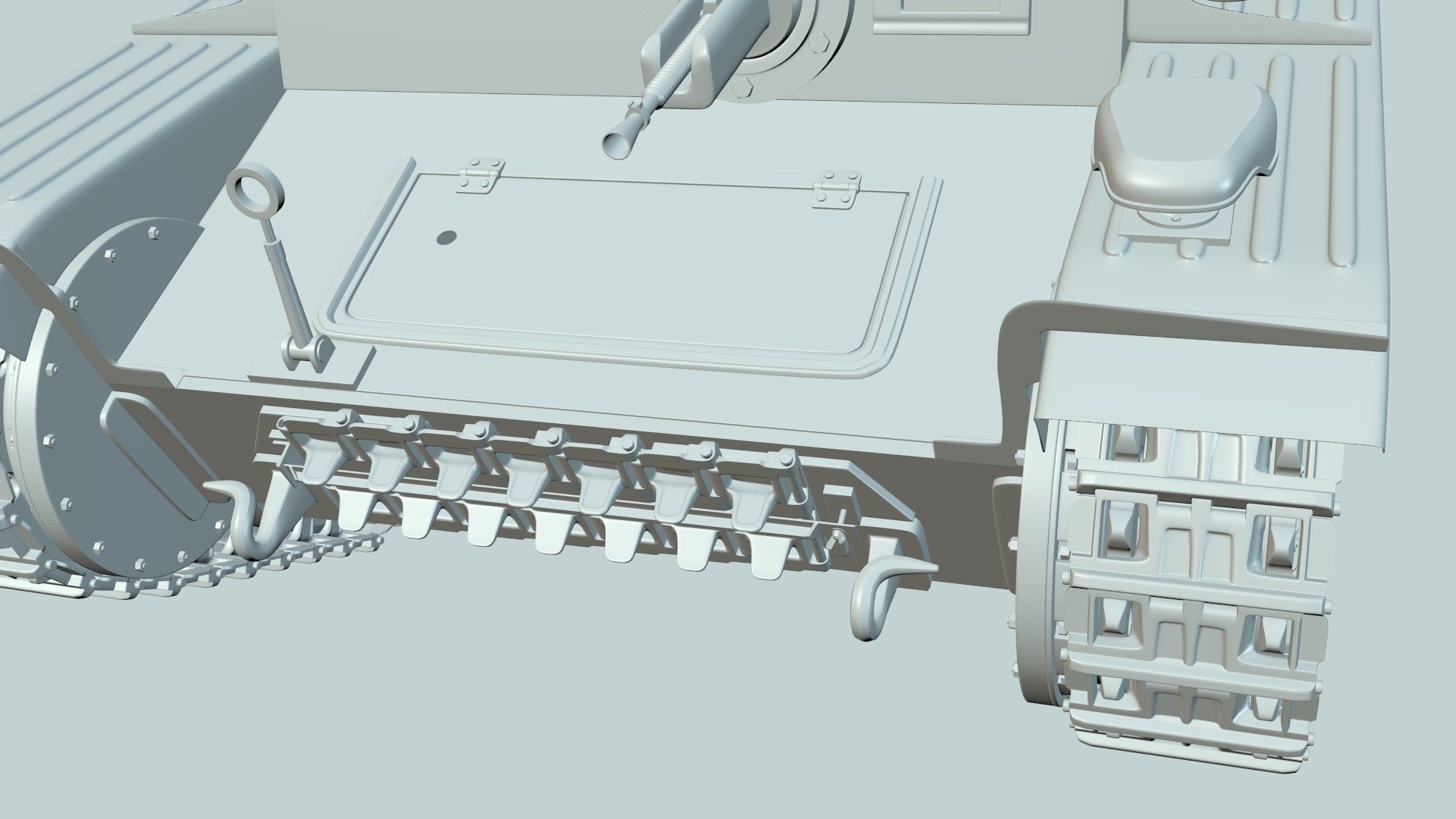

Listo corregí la tapa del tren con forma de cúpula. Ya queda mejor. No agregue el loop solo alineé los huecos con el loop central y listo quedaron lisos. Es bueno subsanar estos fallos. No tanto por el modelo, sino para evitarlos en los futuros modelos en los que si están visibles y se perjudicarían por estas fallas. Y así practico la herramienta de deformación. Saludos, y gracias por su siempre atenta mirada.

-- IMÁGENES ADJUNTAS --

[rafa120]

Ves? Ahora si que sí.

[jose.j]

Ves? Ahora si que sí.

Claro siempre se debe mejorar. No se puede ser conformista. Y siempre aprecio las observaciones.

Una pregunta abierta: ¿debo crear una rejilla sobre el motor del vehículo. La modelarían como un mapa de desplazamiento o vértice a vértice? Oigo sugerencias. Recuerden que trabajo con Blender. Saludos.

[rafa120]

Si me pones una imagen de referencia te digo que método usaría yo.

[jose.j]

Si me pones una imagen de referencia te digo que método usaría yo.

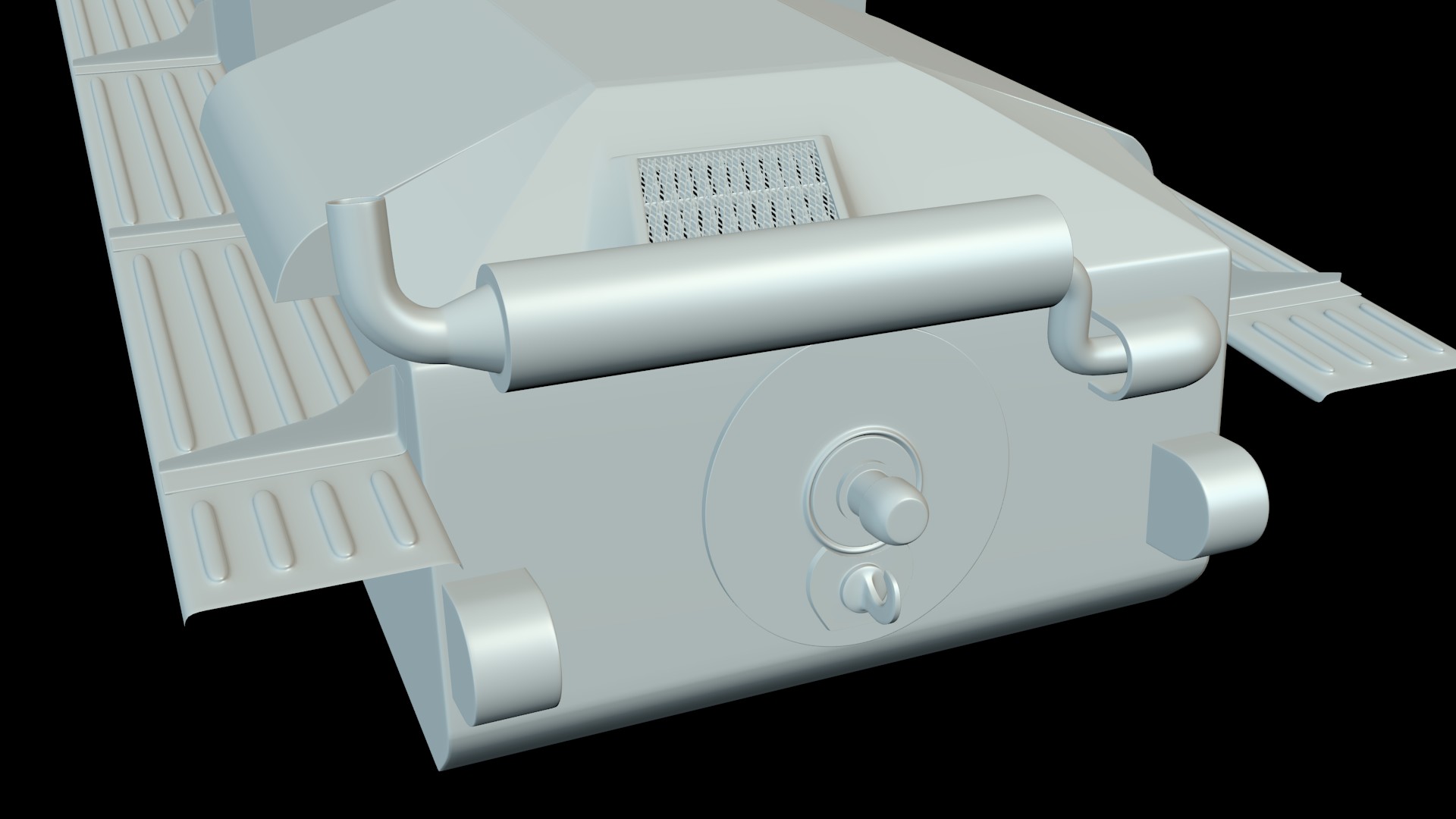

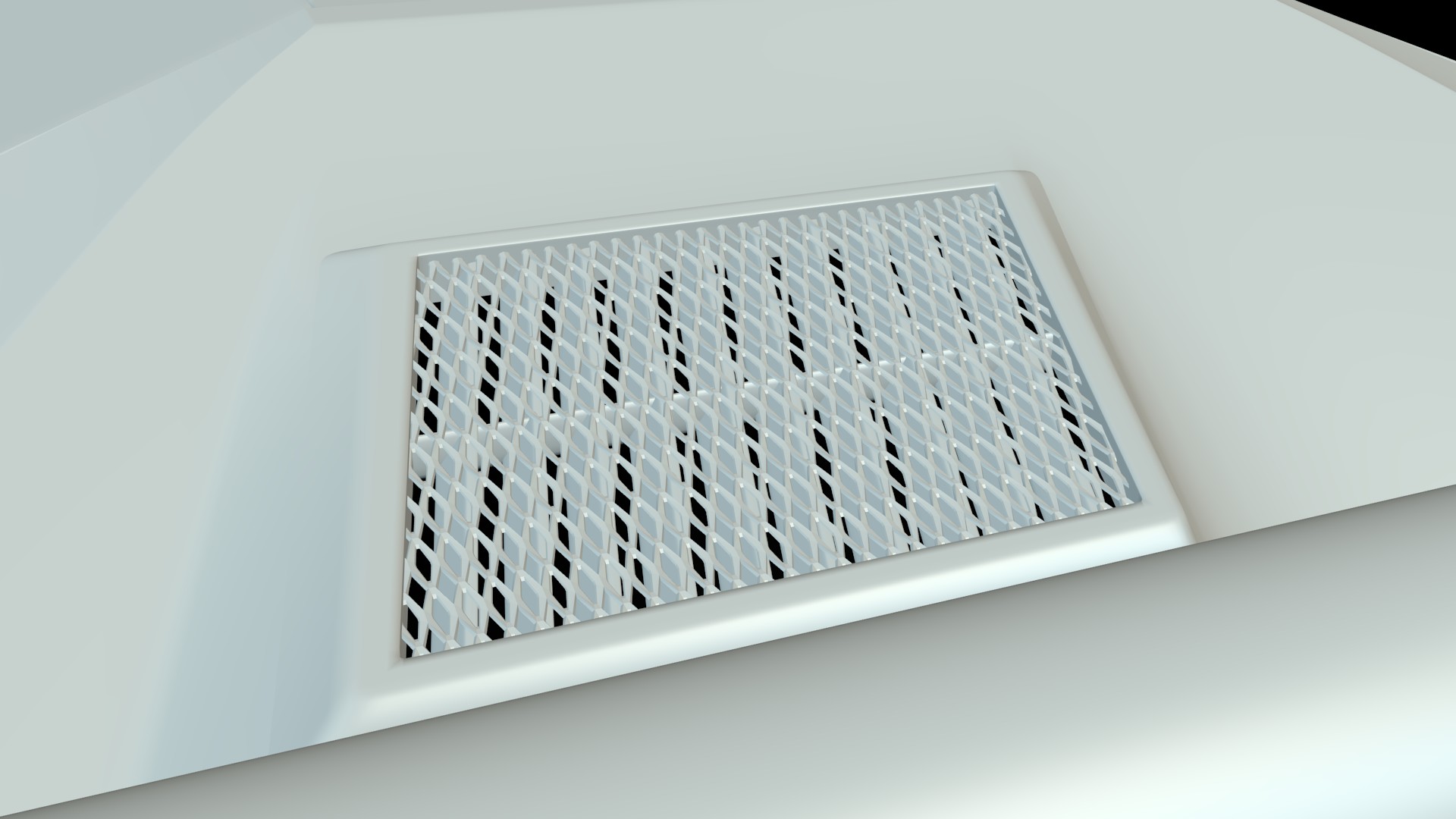

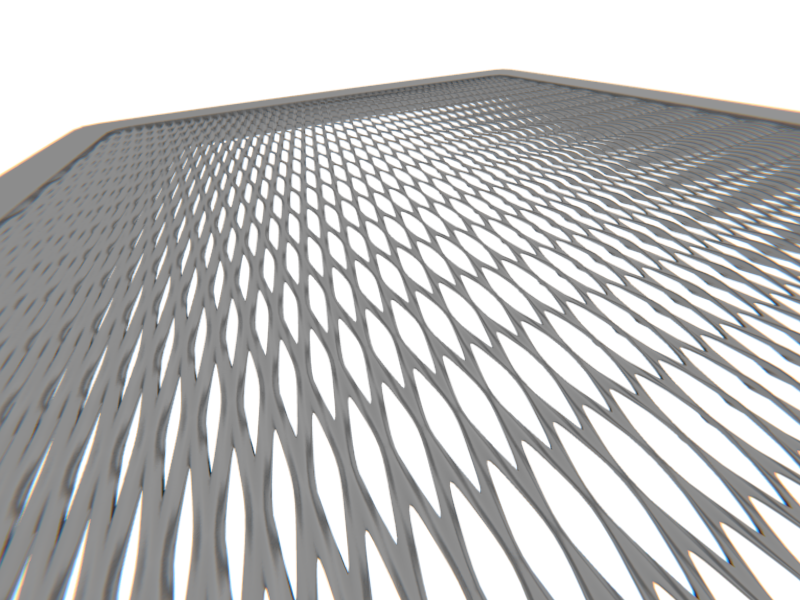

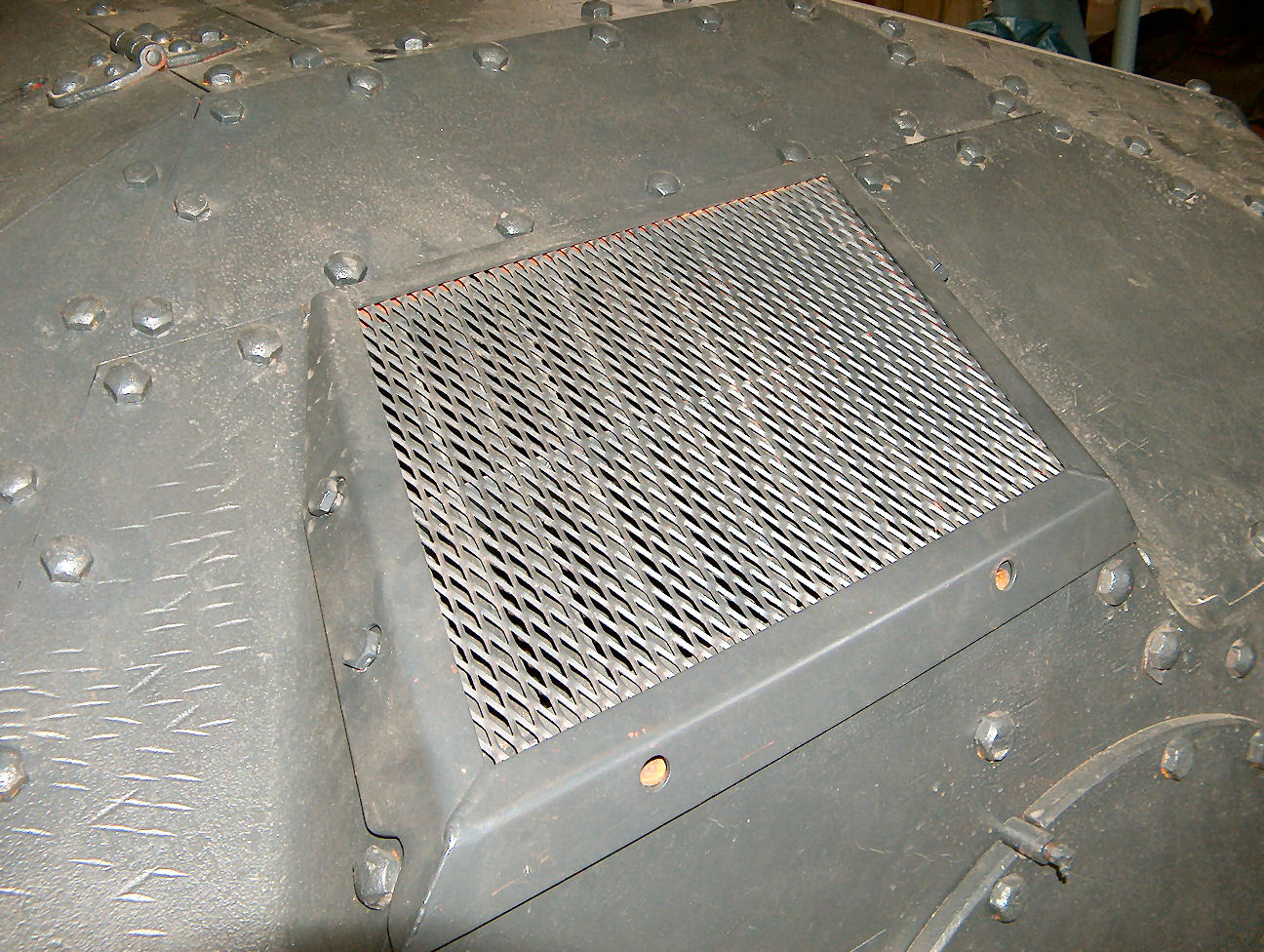

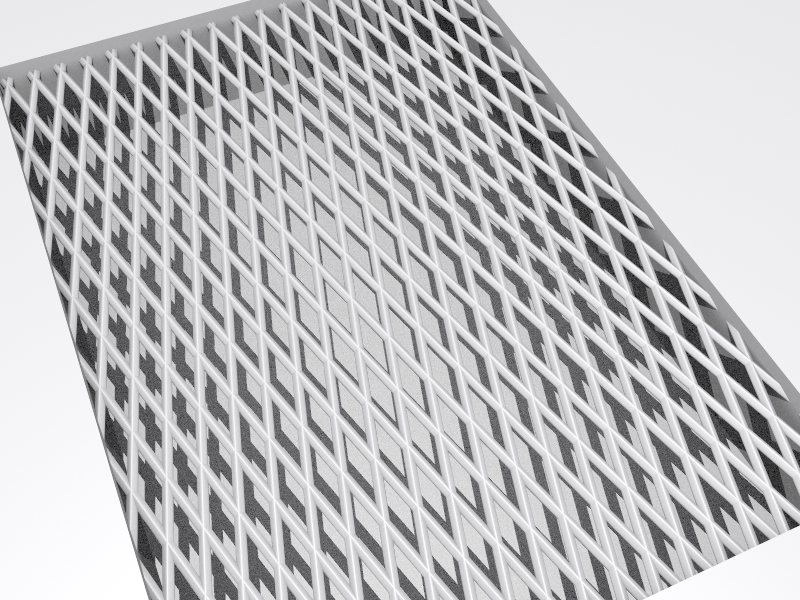

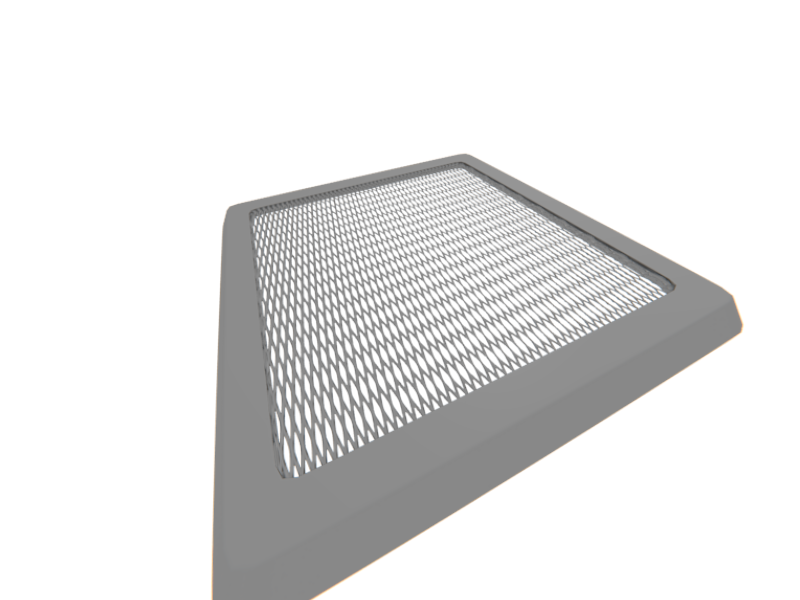

Gracias aquí la imagen de la rejilla y ventila. Saludos.

-- IMÁGENES ADJUNTAS --

[rafa120]

Ok, pues haz un cilindro de cuatro caras, luego copiala y entrelazalas y ya lo tienes. Easy easy. Edito: ahí tienes una muestra ==>.



-- IMÁGENES ADJUNTAS --

[jose.j]

Ok, pues haz un cilindro de cuatro caras, luego copiala y entrelazalas y ya lo tienes. Easy easy. Edito: ahí tienes una muestra ==>.

Muy buena idea simple y efectiva. Muchas gracias.

[karras]

Cilindros de 4 caras. Yo a eso le llamo rectángulo ;-) yo las hago con polybost, otras veces para ahorrar mapas de opacidad y cuando me pongo serio, las entrelazadas, las modelo con cilindros de 9 caras.

Por favor algún alma caritativa que haga un script para alambradas.

[jose.j]

Karras pues muchas alternativas donde escoger. Como es una lámina con orificios creo que mejor la hago con poly a poly modelo un trozo y luego con dos array creo la lámina del ancho y el largo que necesite. Gracias por los aportes.

[jose.j]

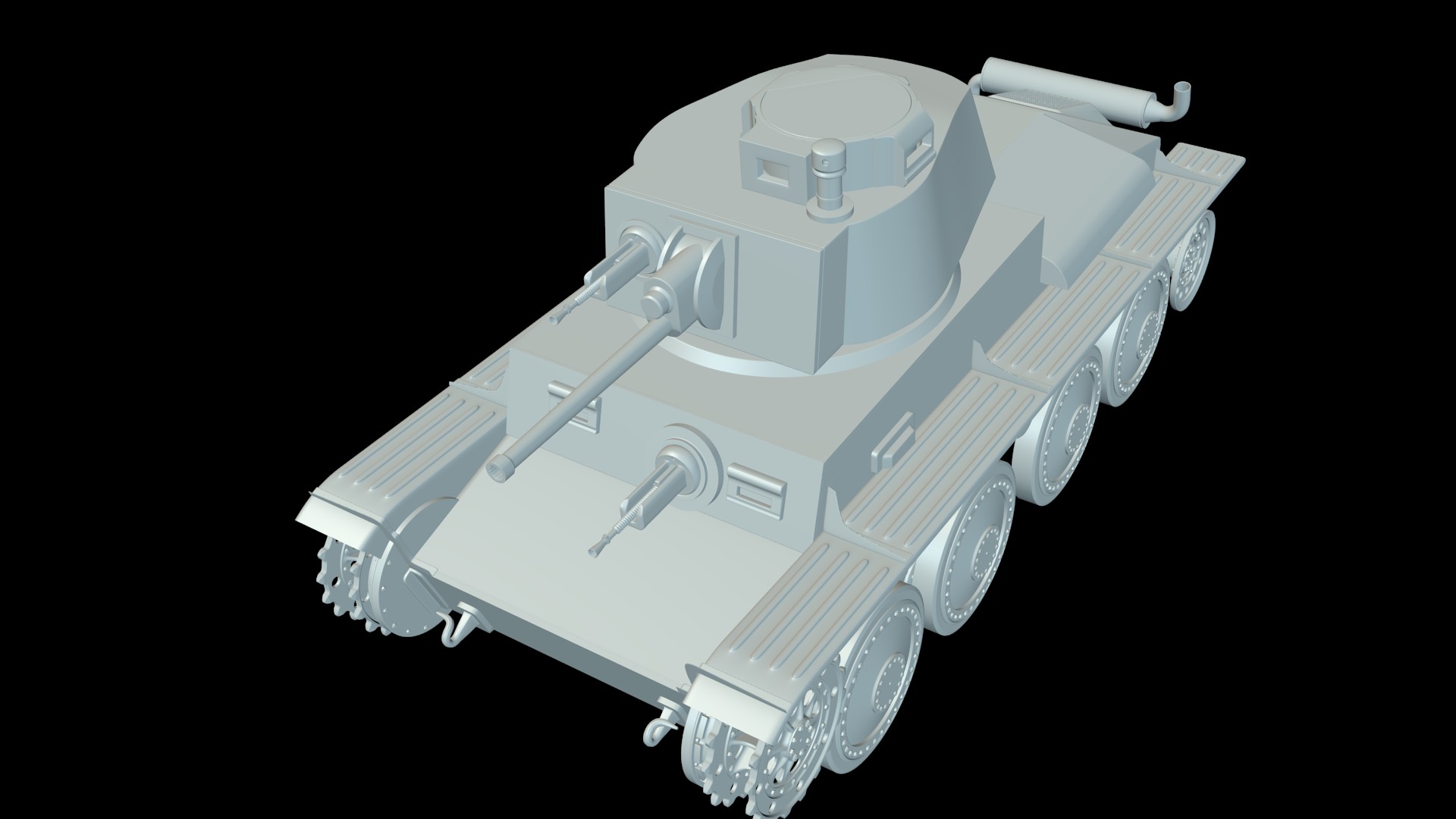

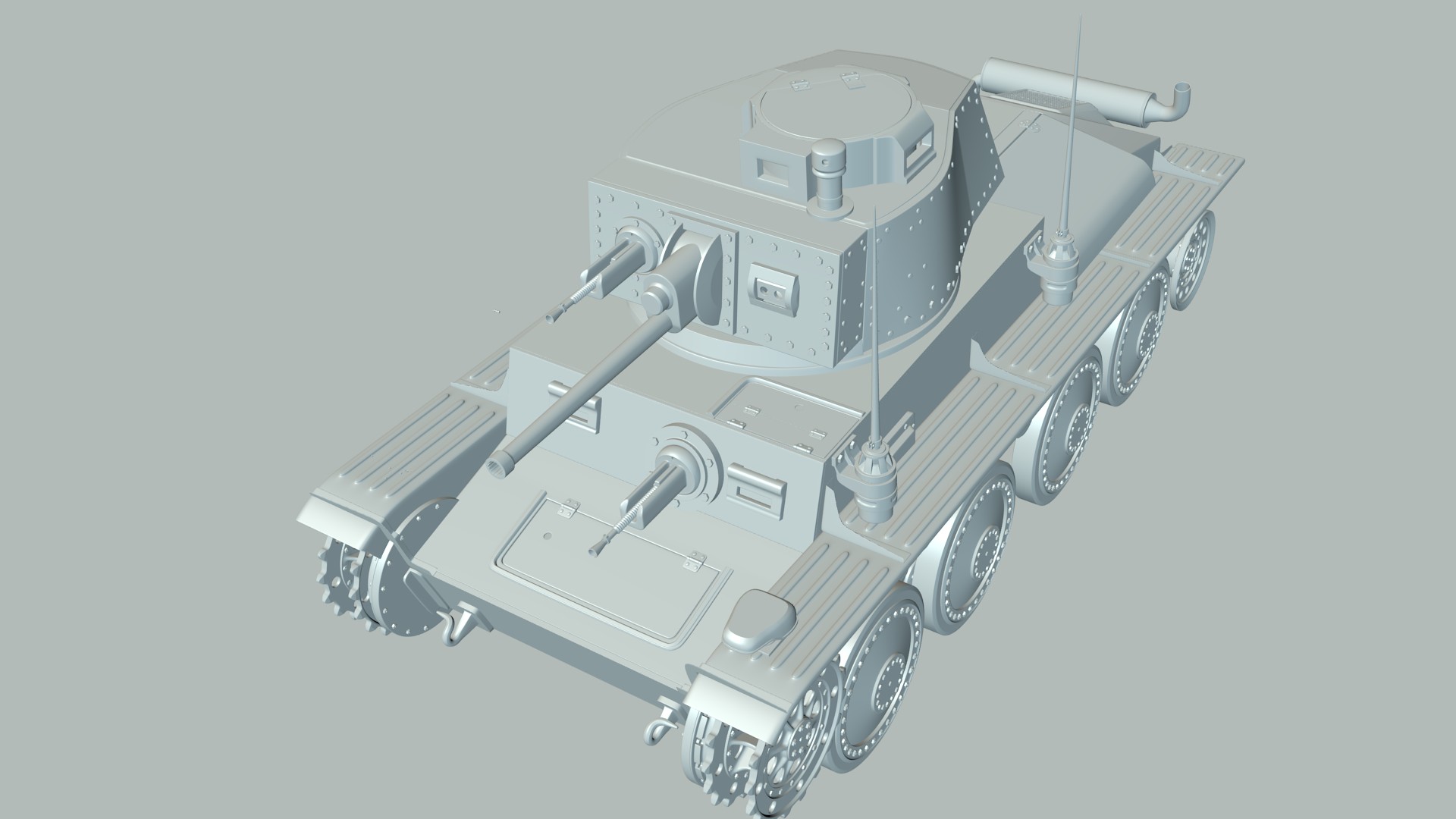

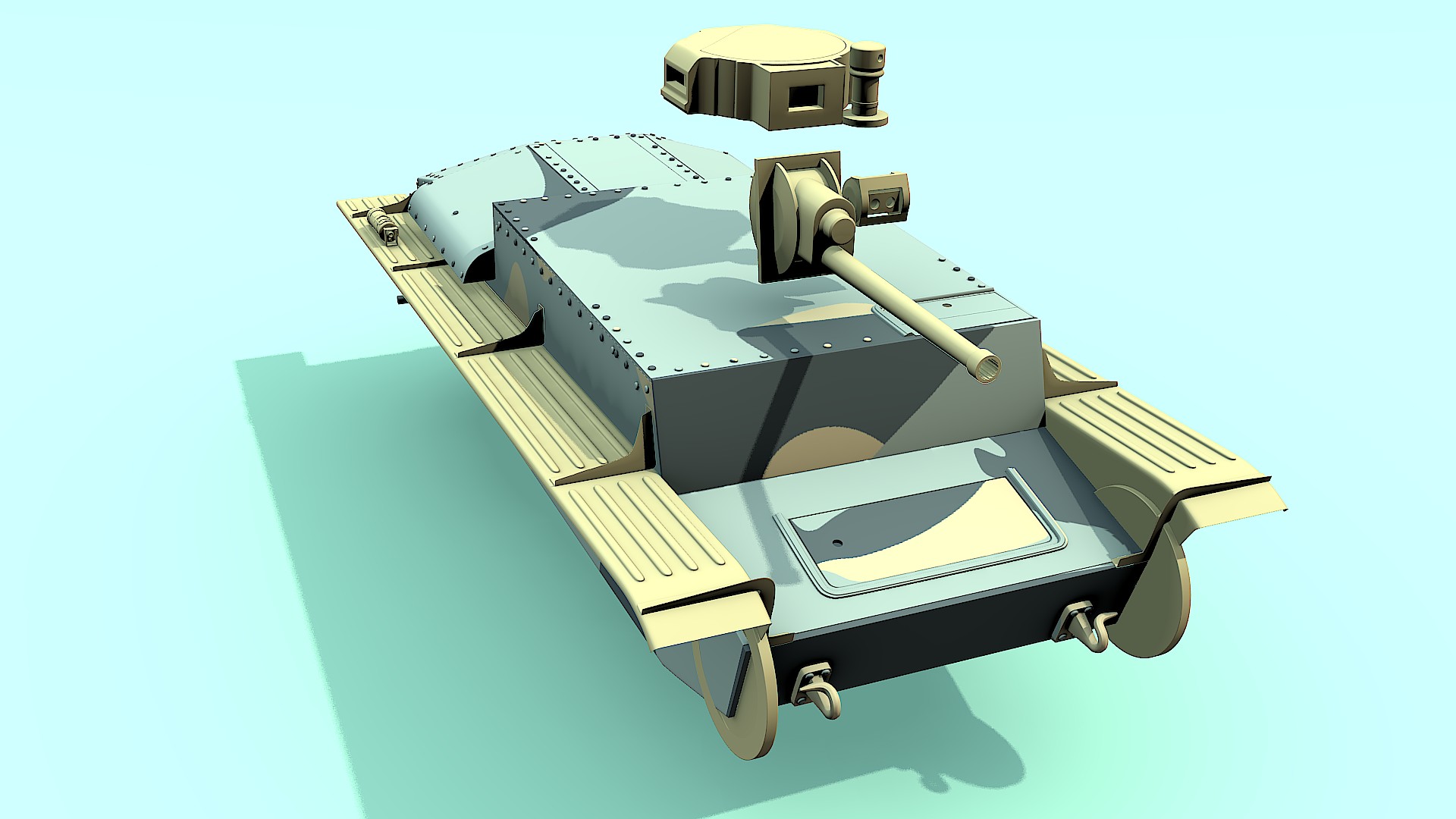

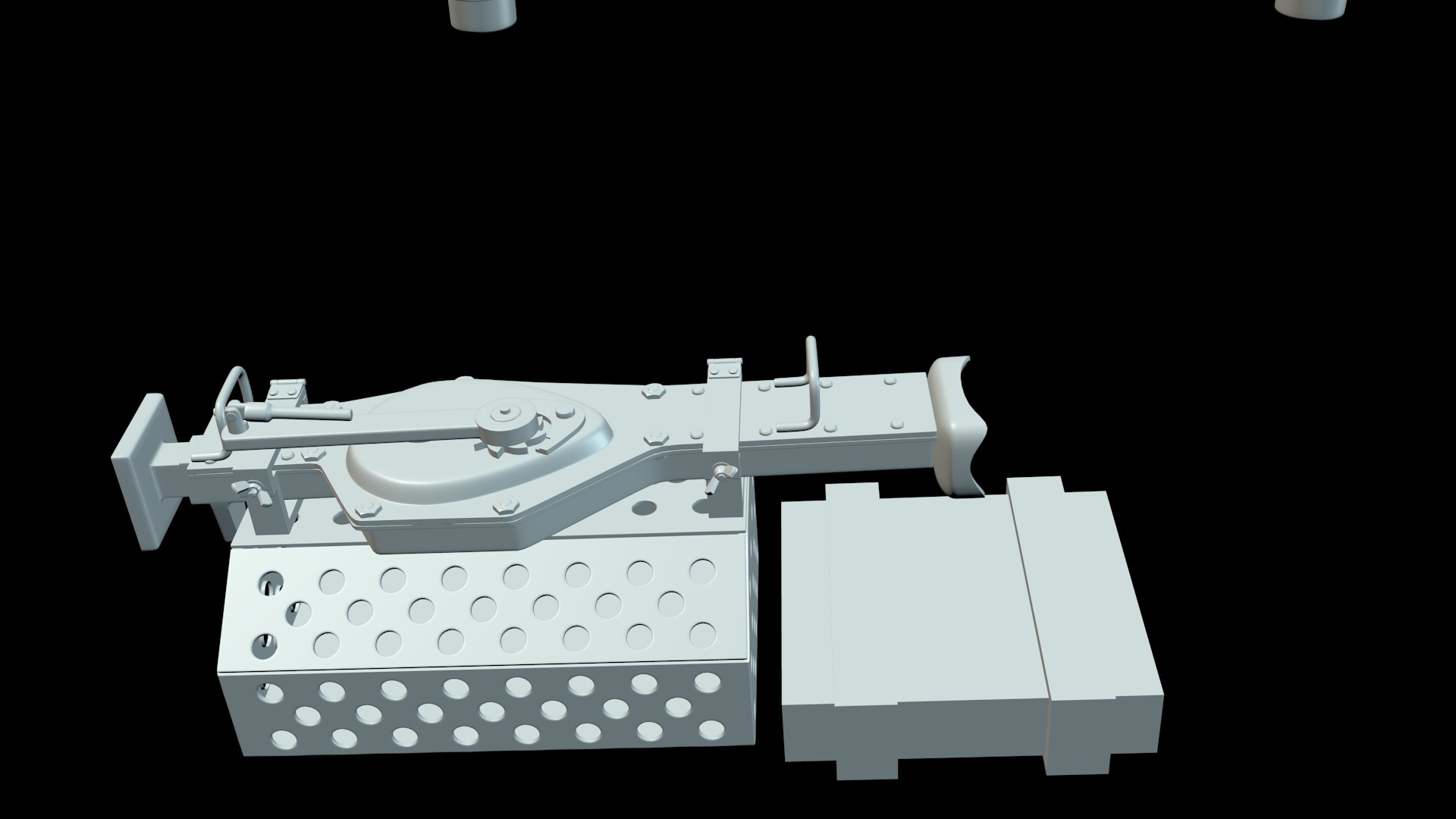

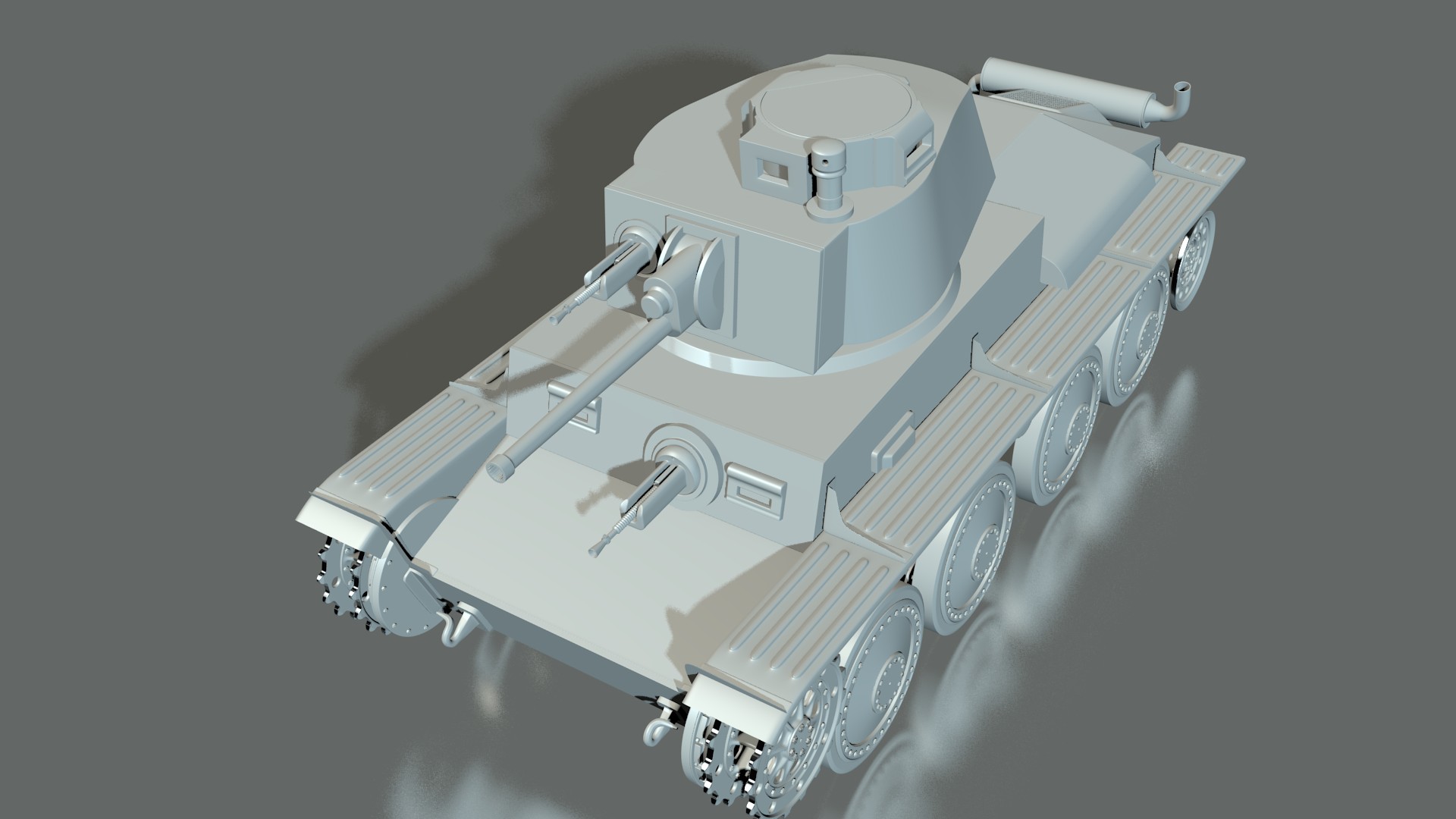

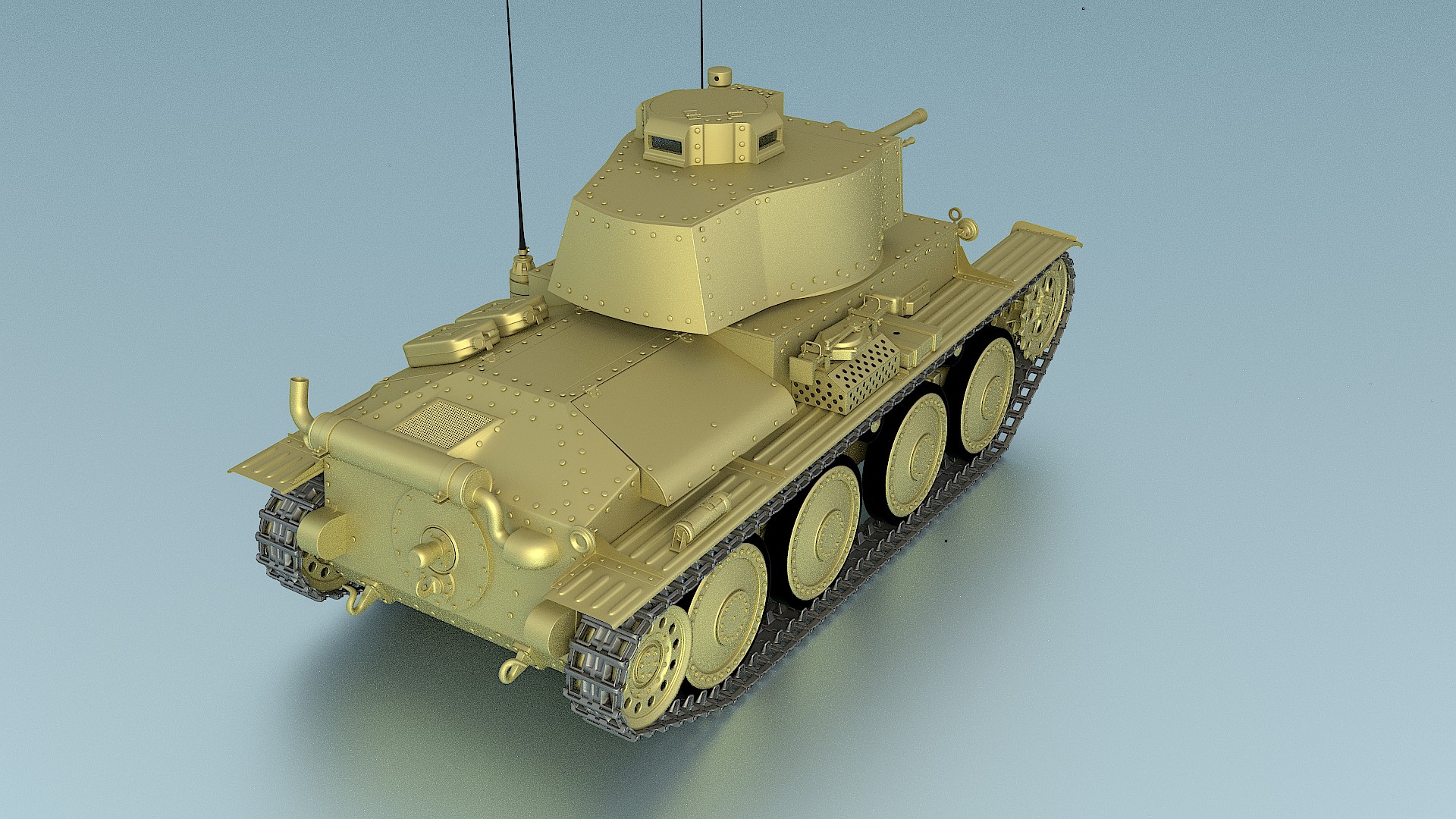

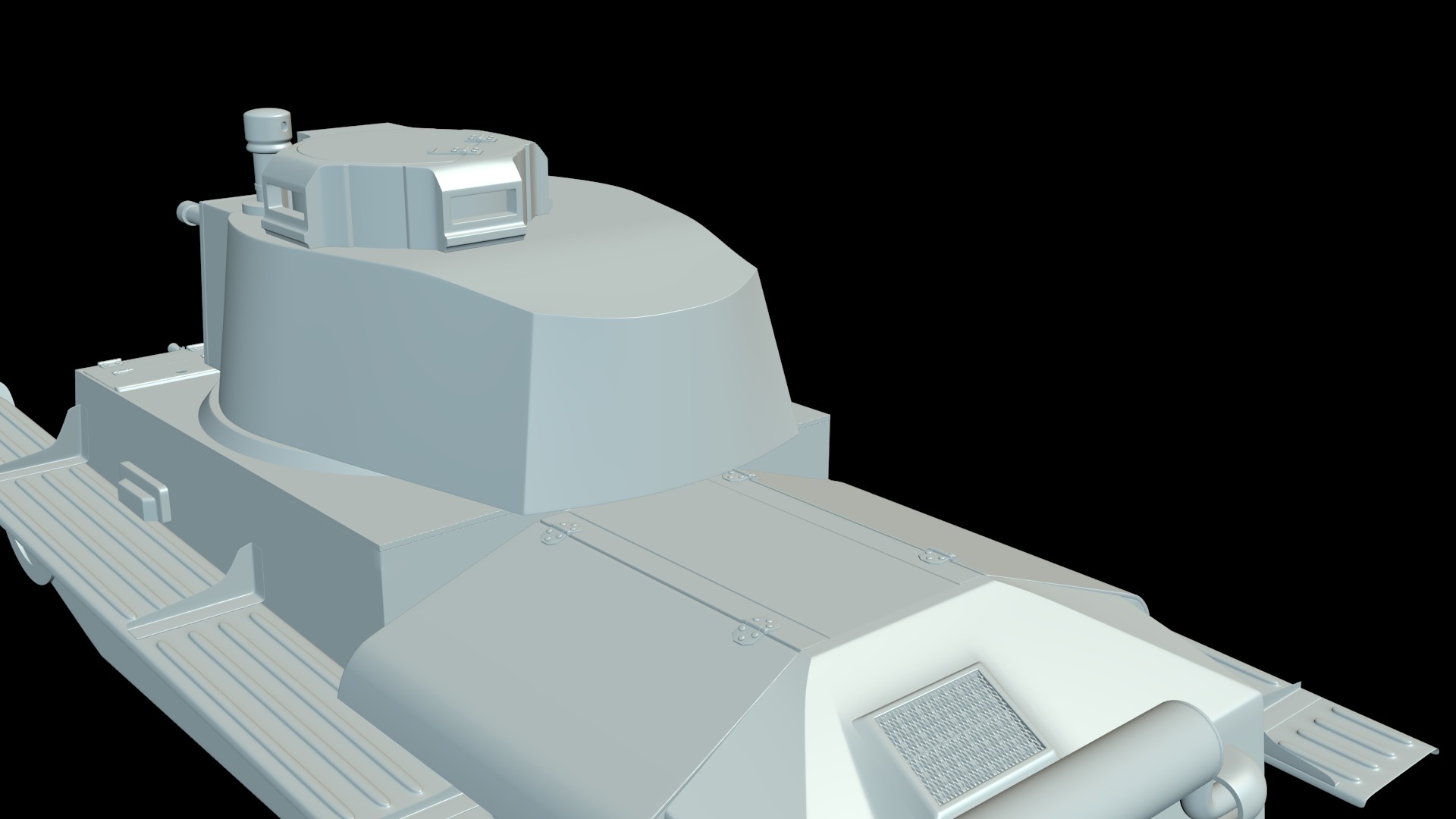

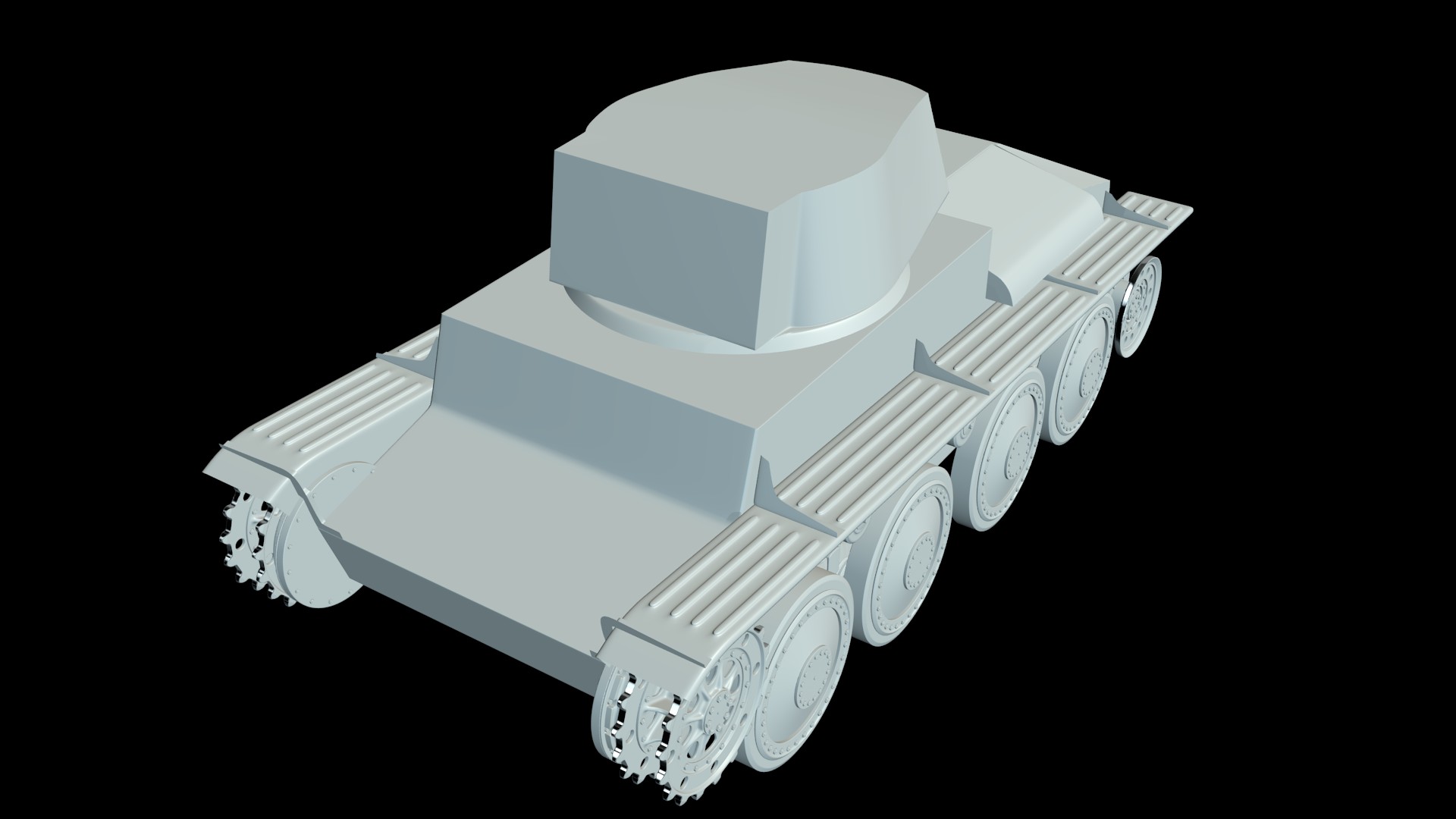

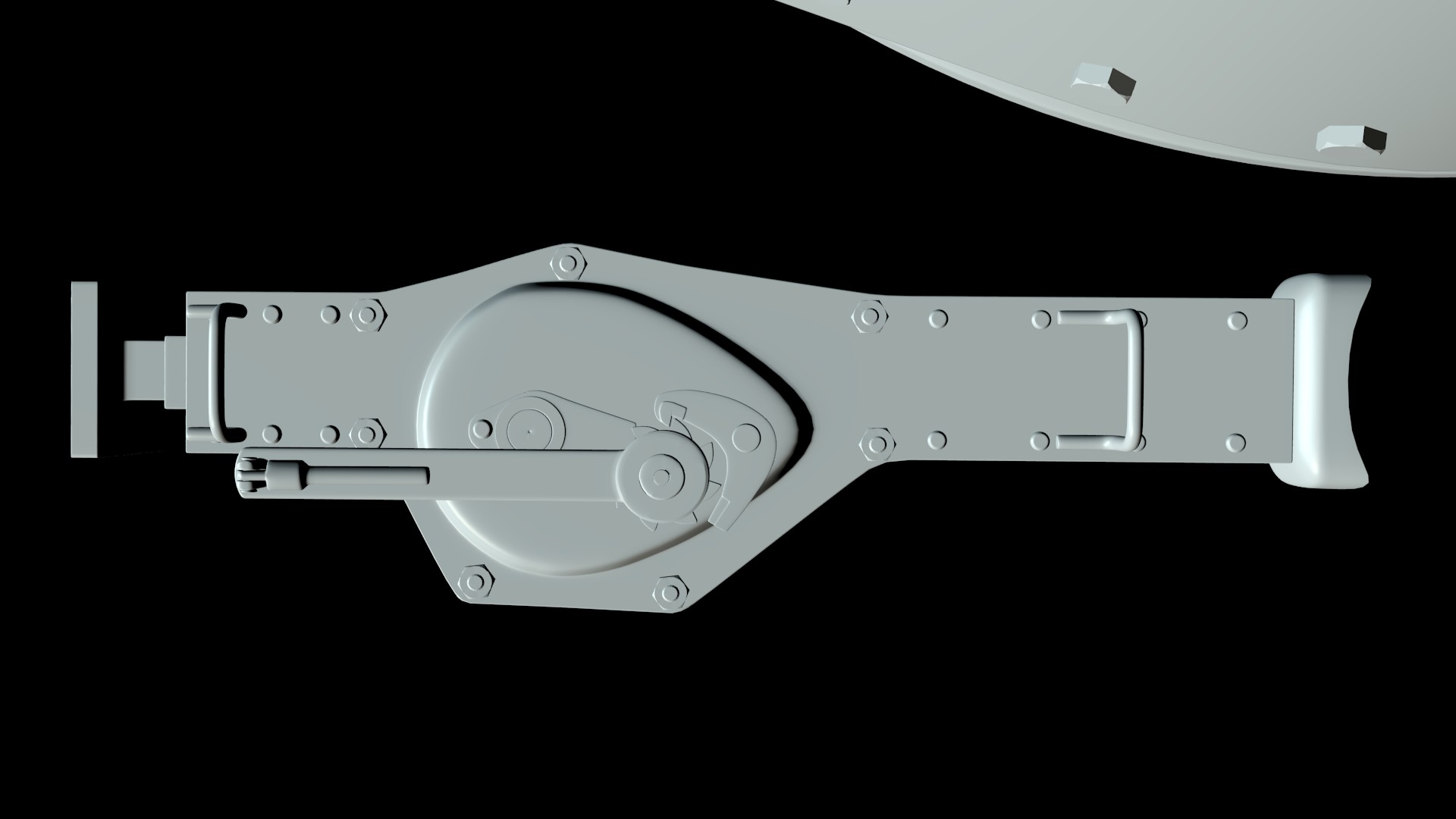

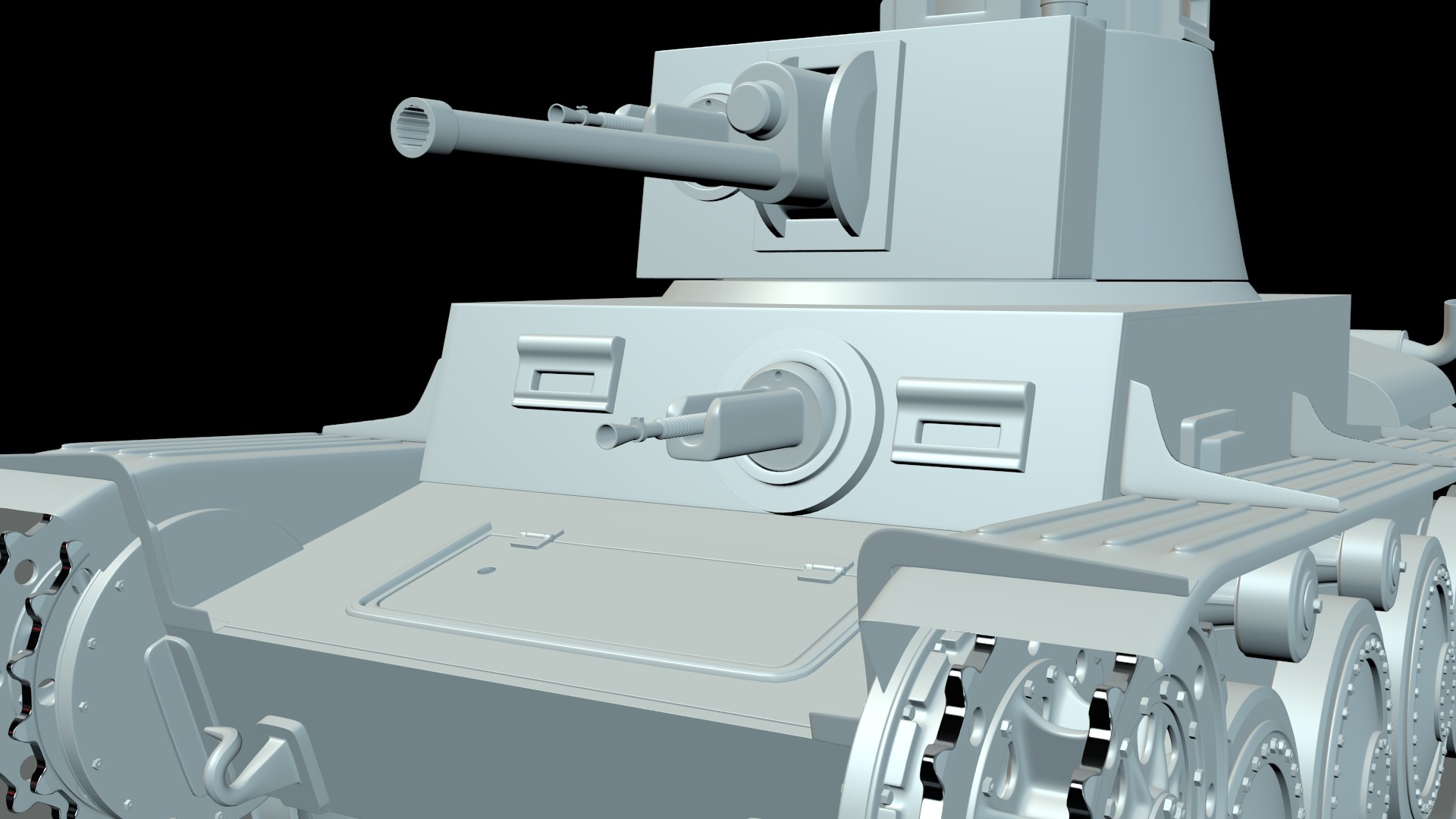

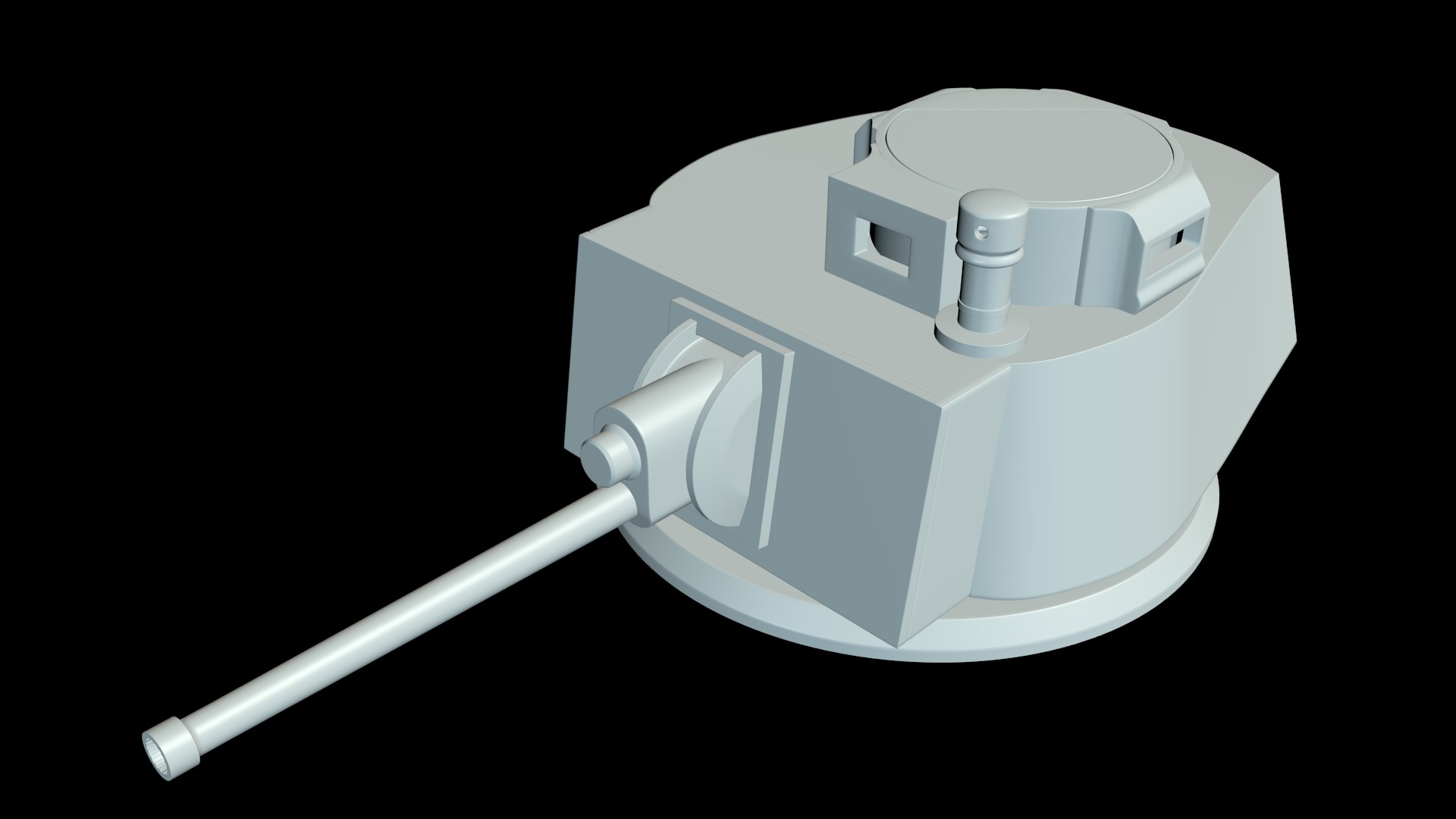

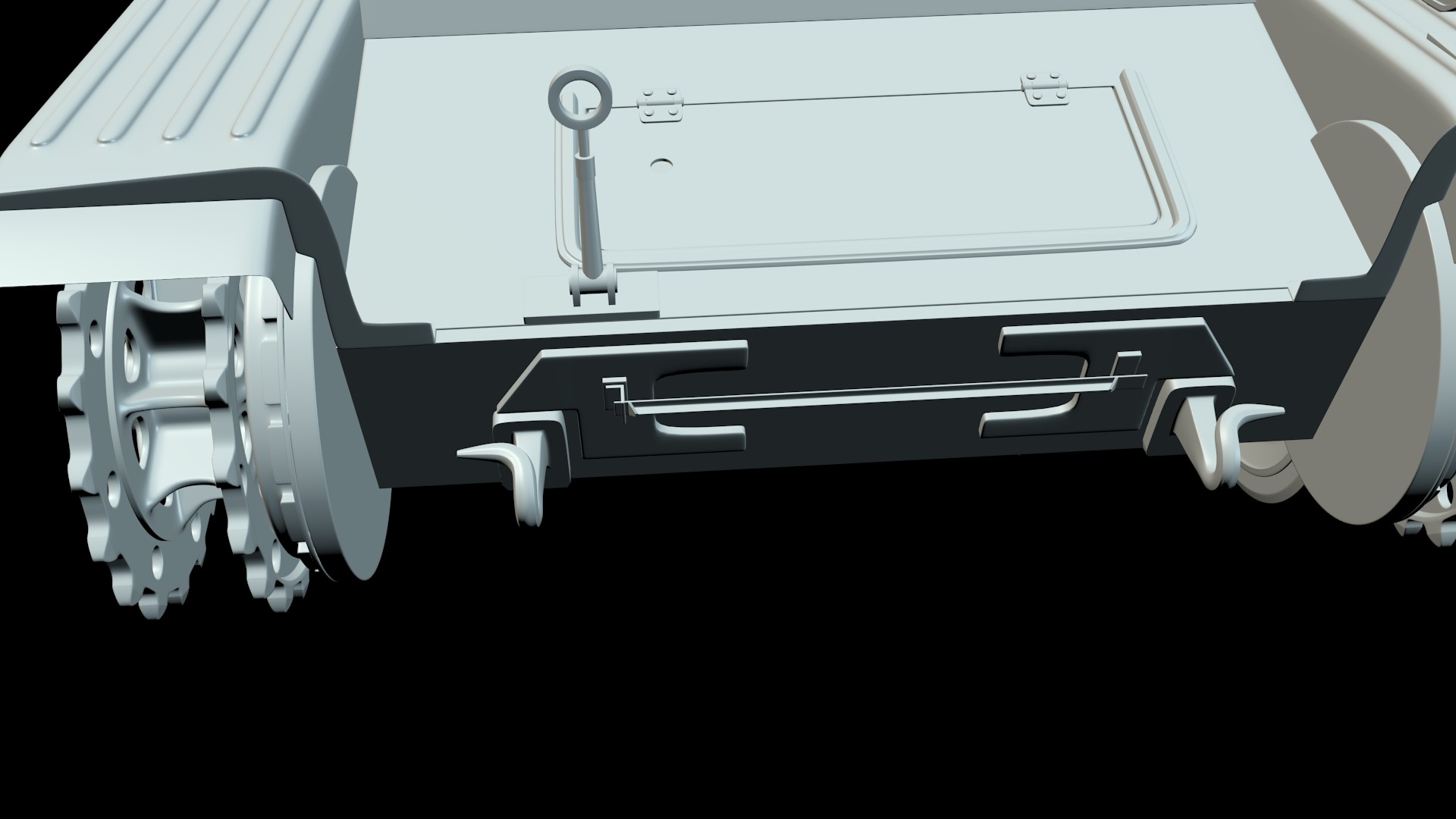

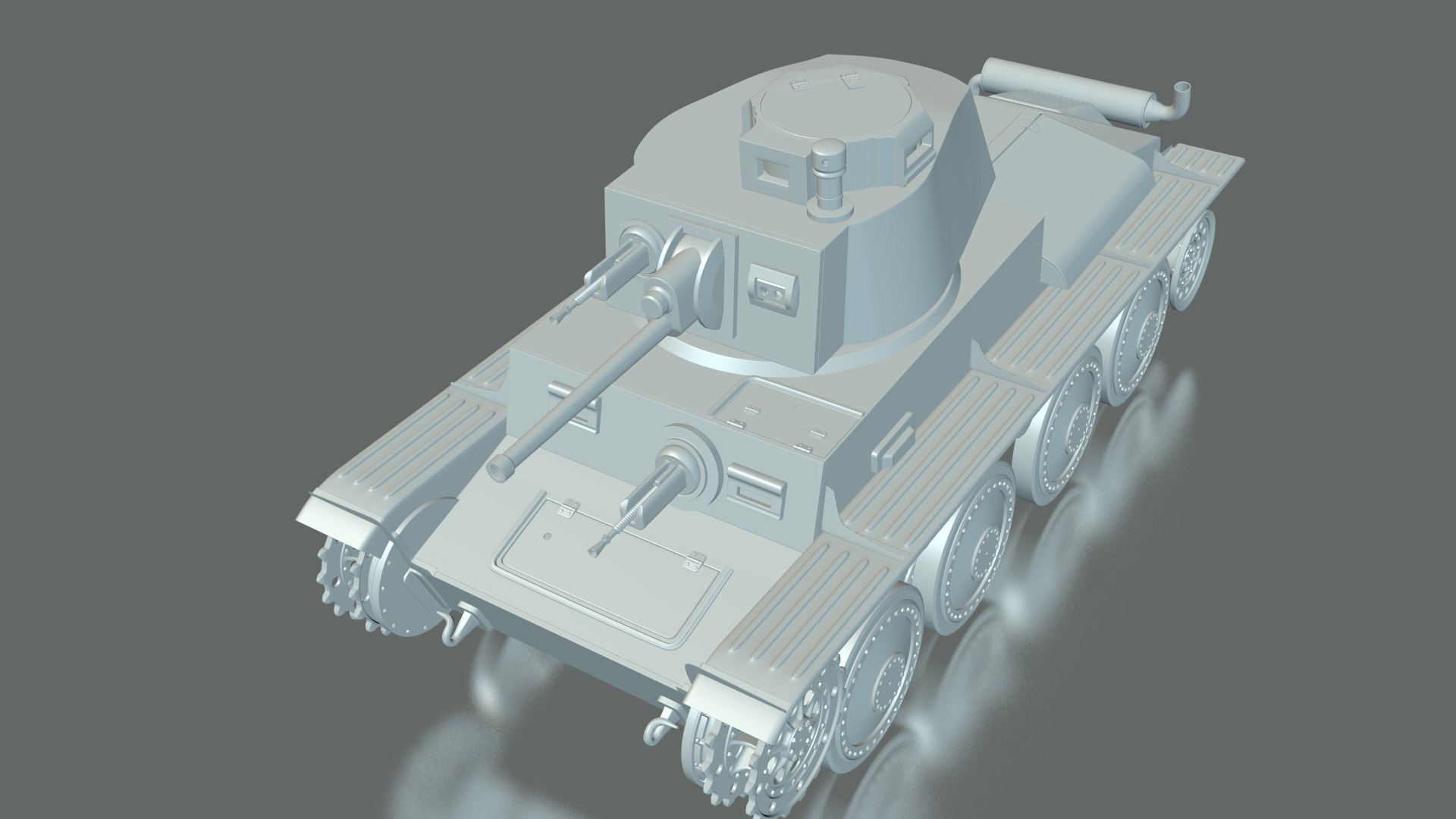

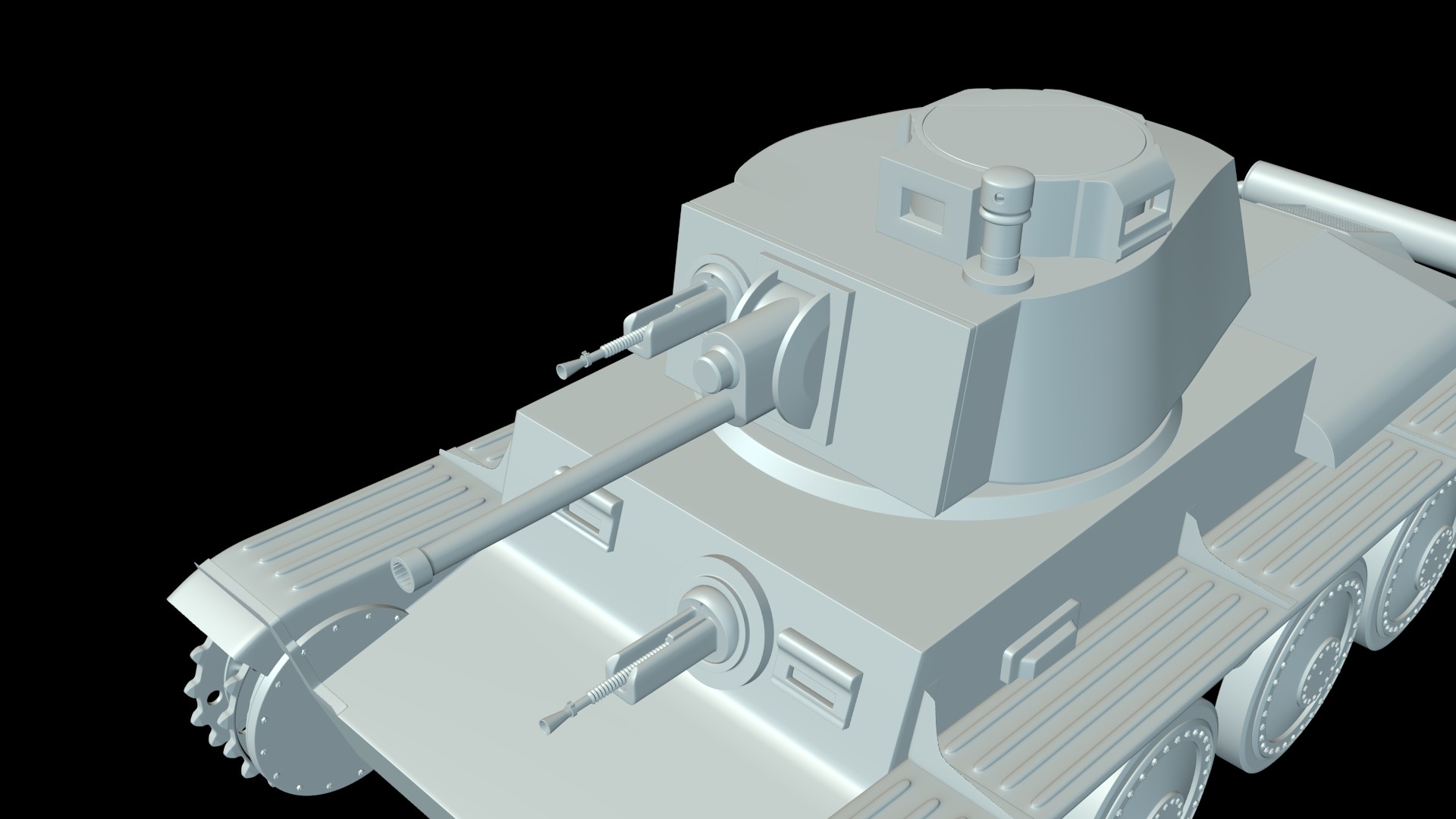

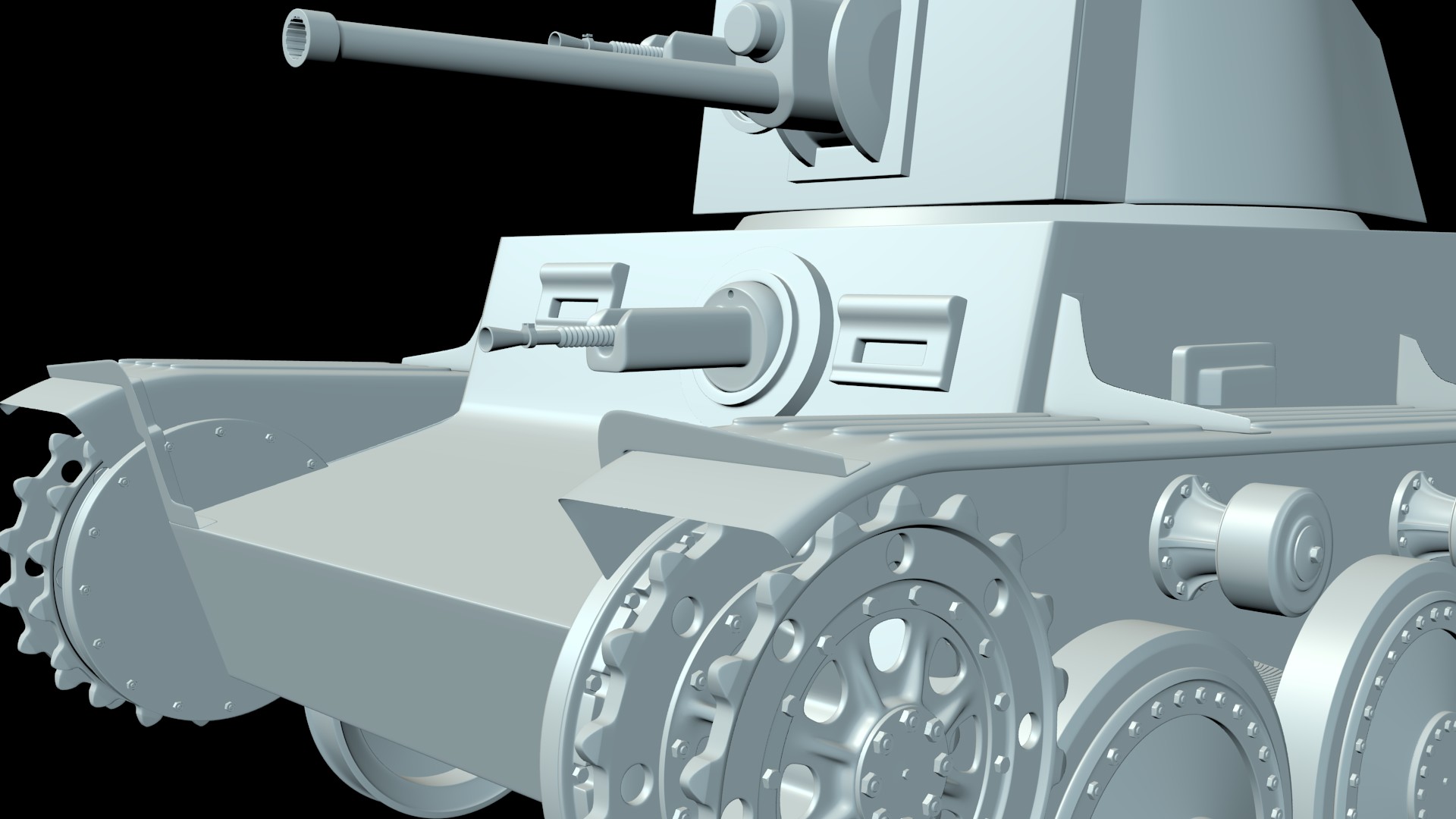

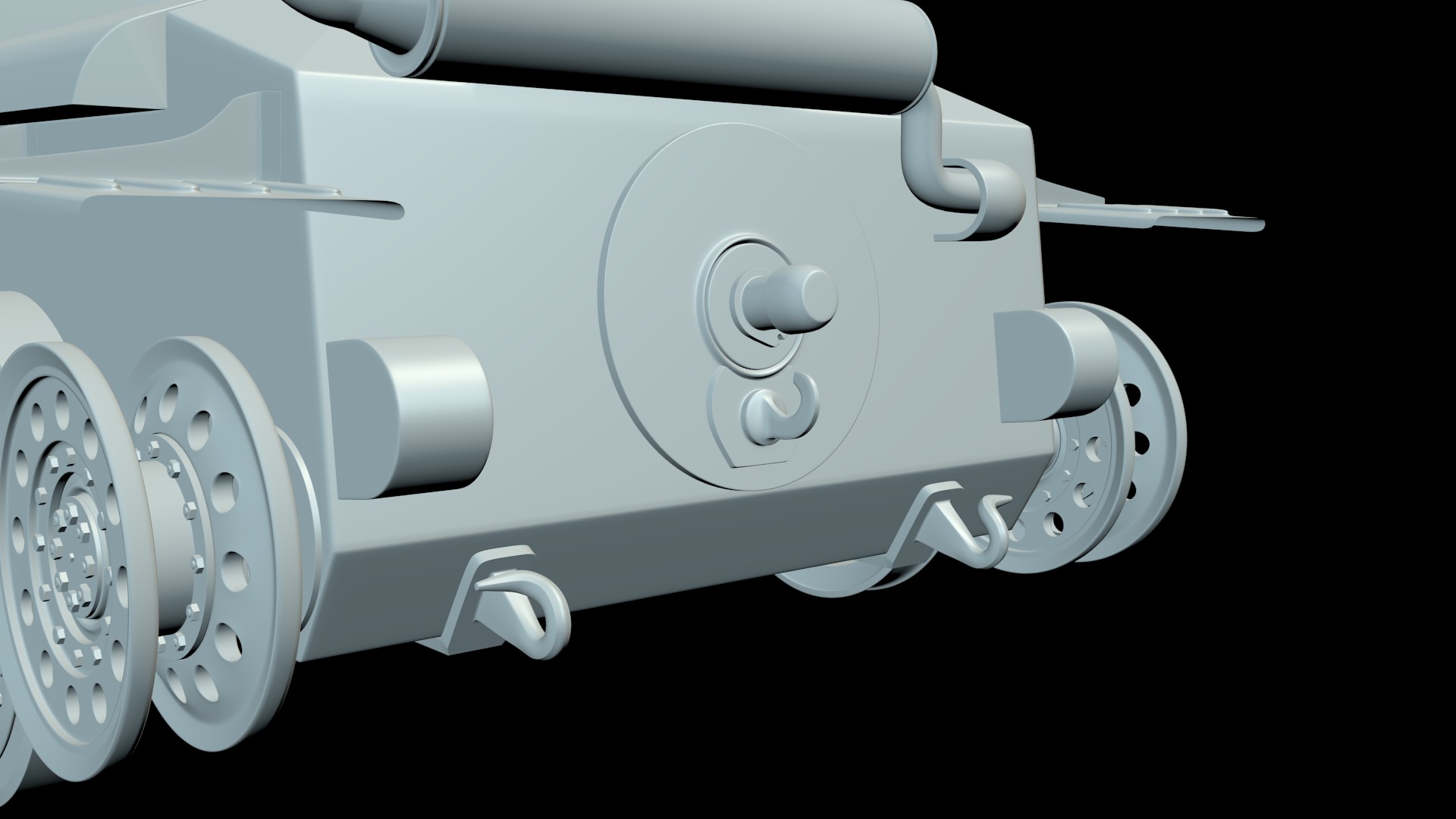

Un nuevo avance ya estoy con la barcaza. Para que vaya tomando cuerpo. Los comentarios son bien recibidos. Saludos.

-- IMÁGENES ADJUNTAS --

[jose.j]

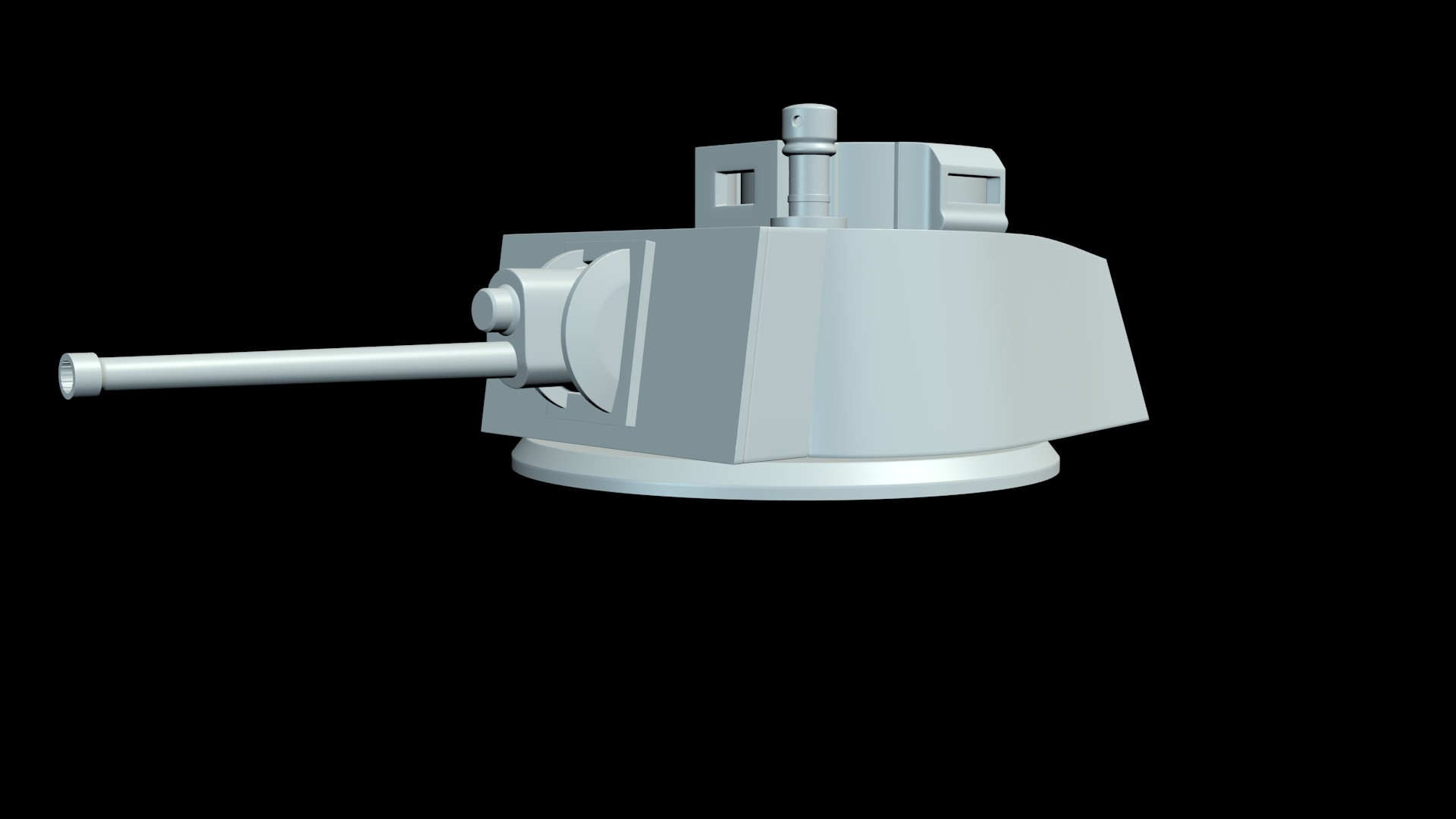

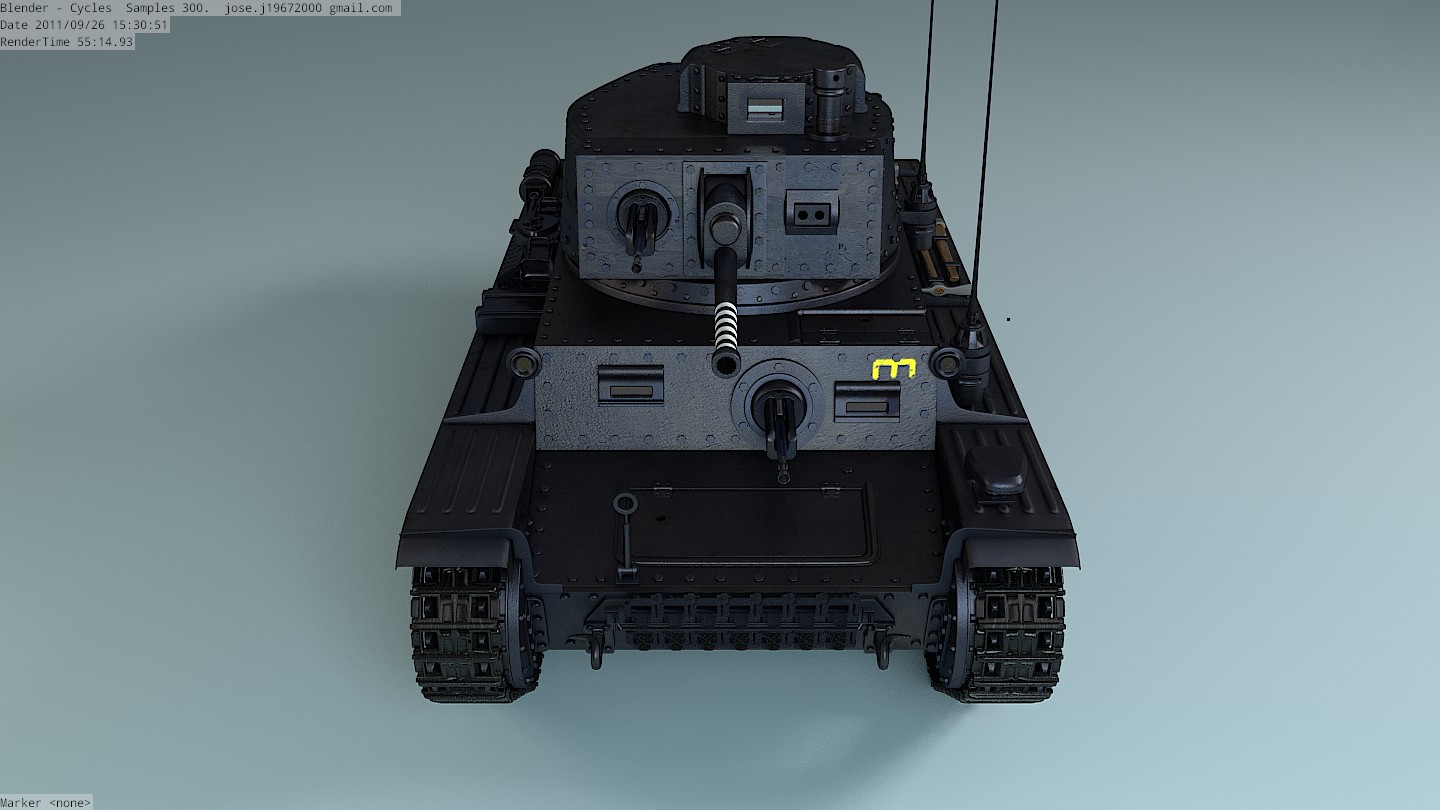

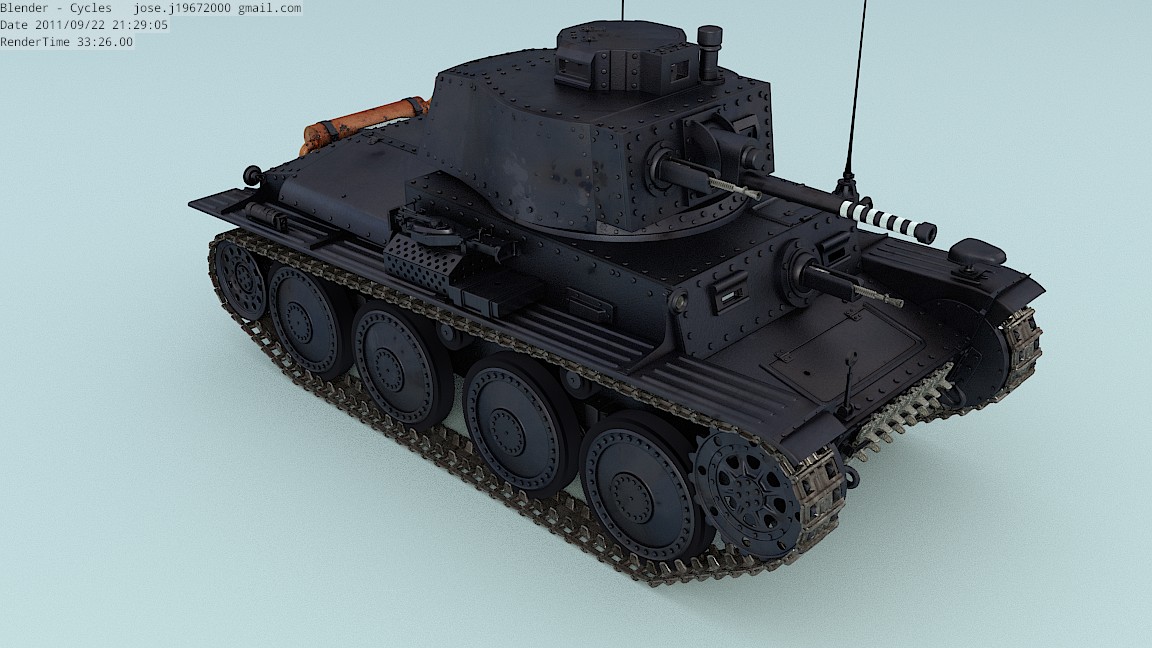

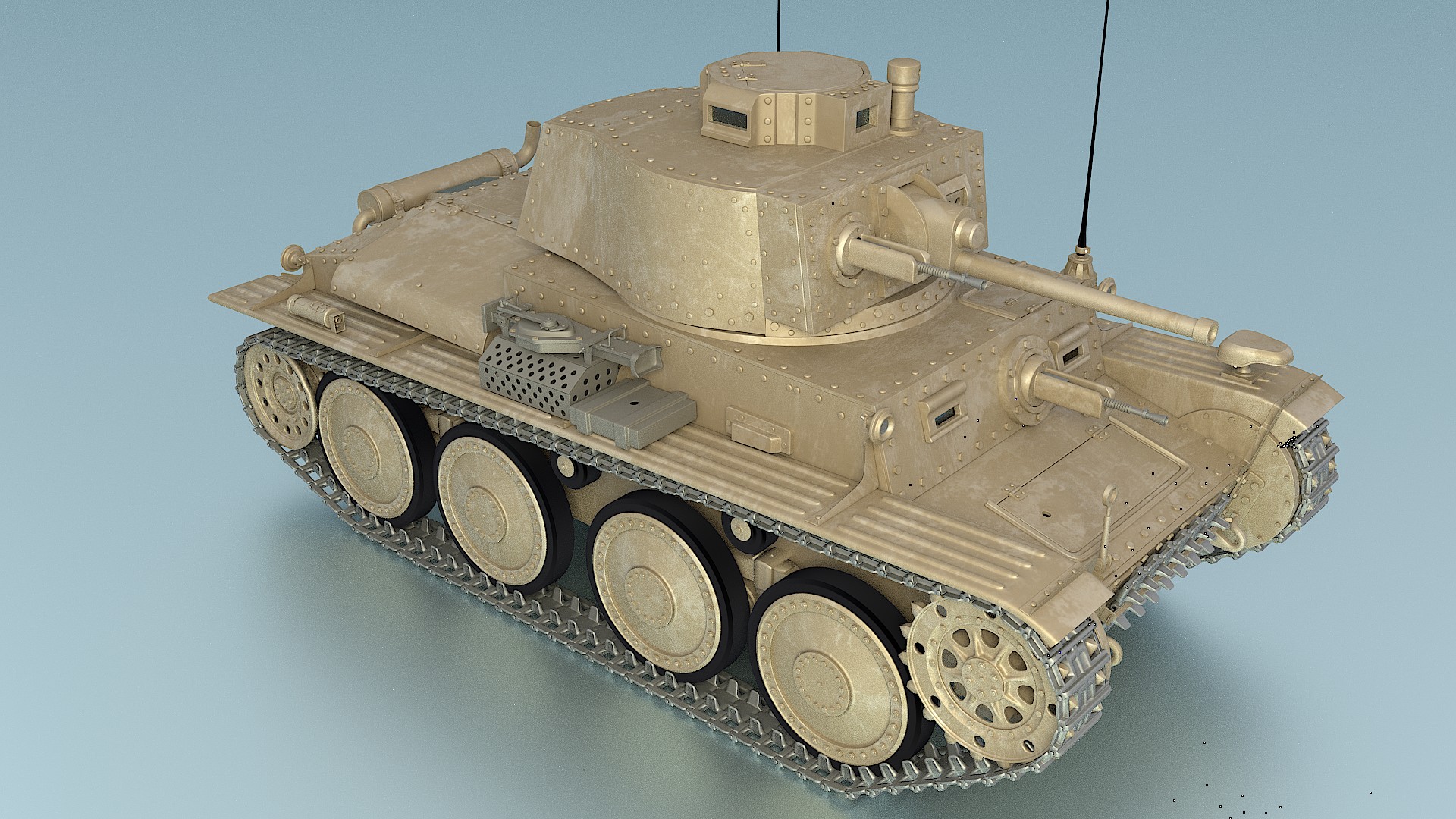

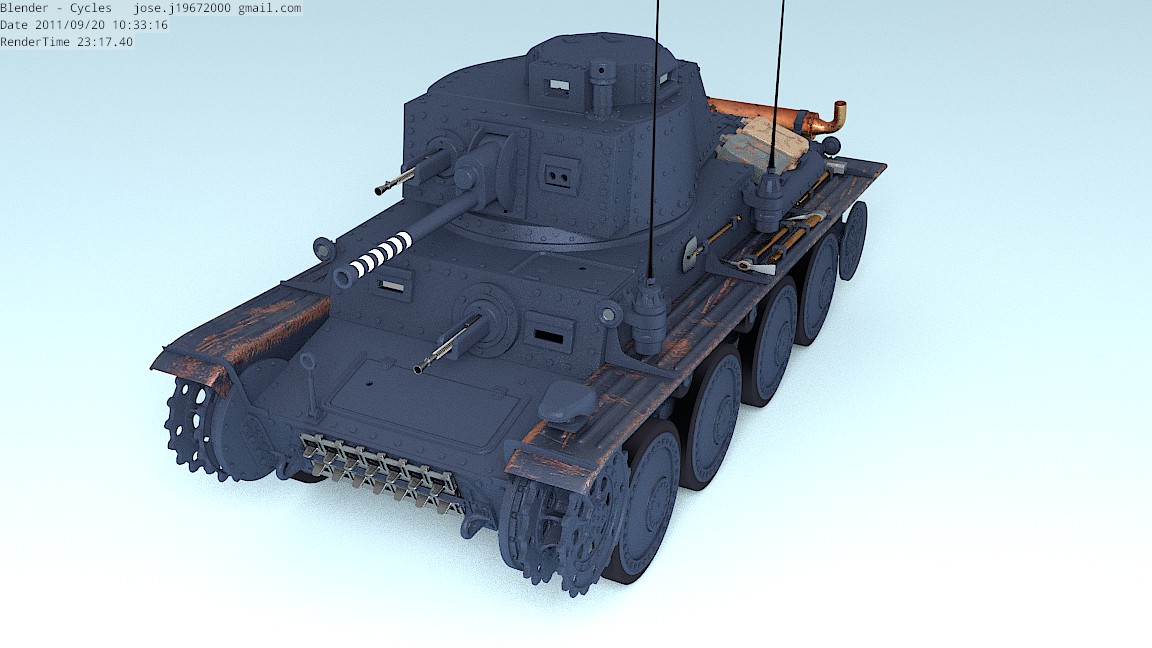

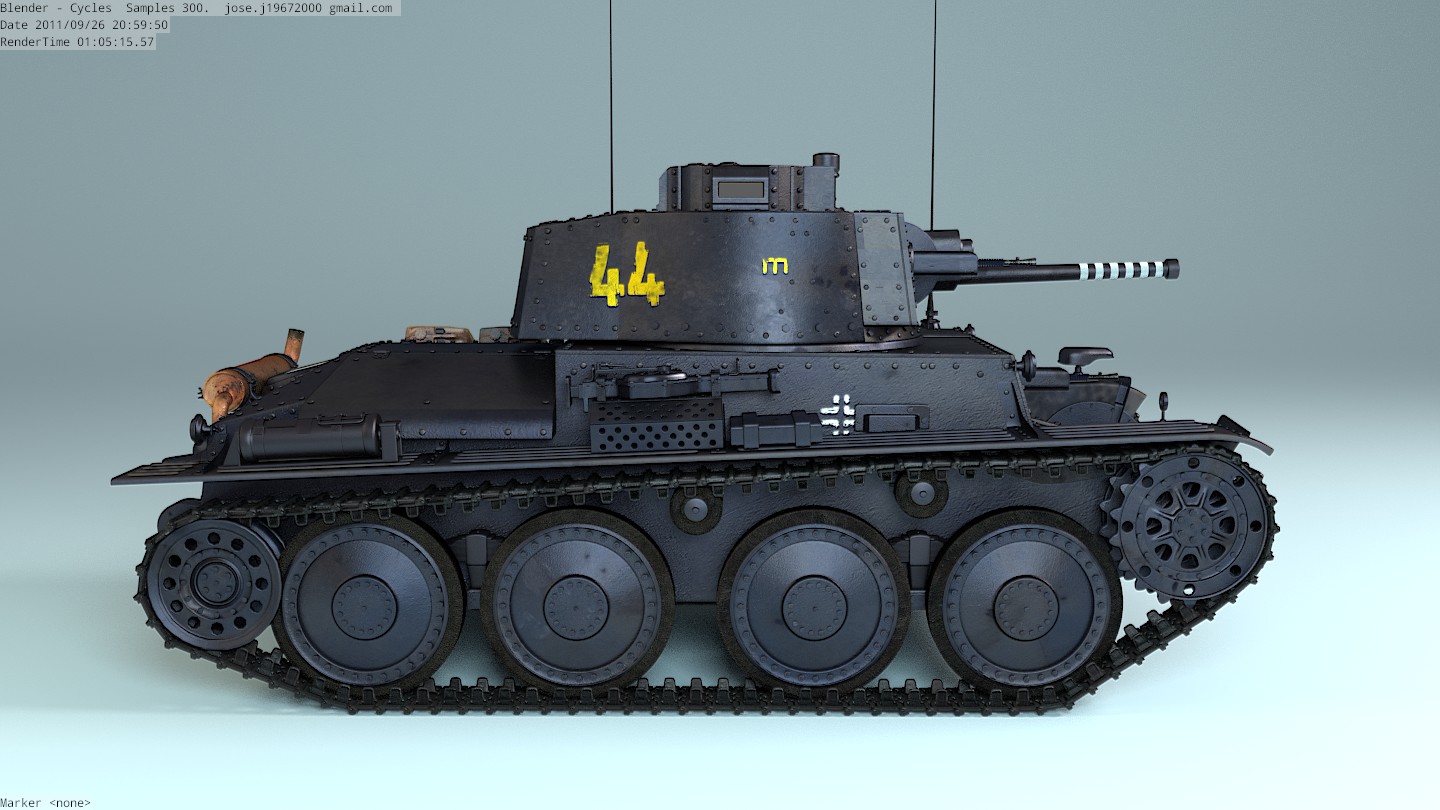

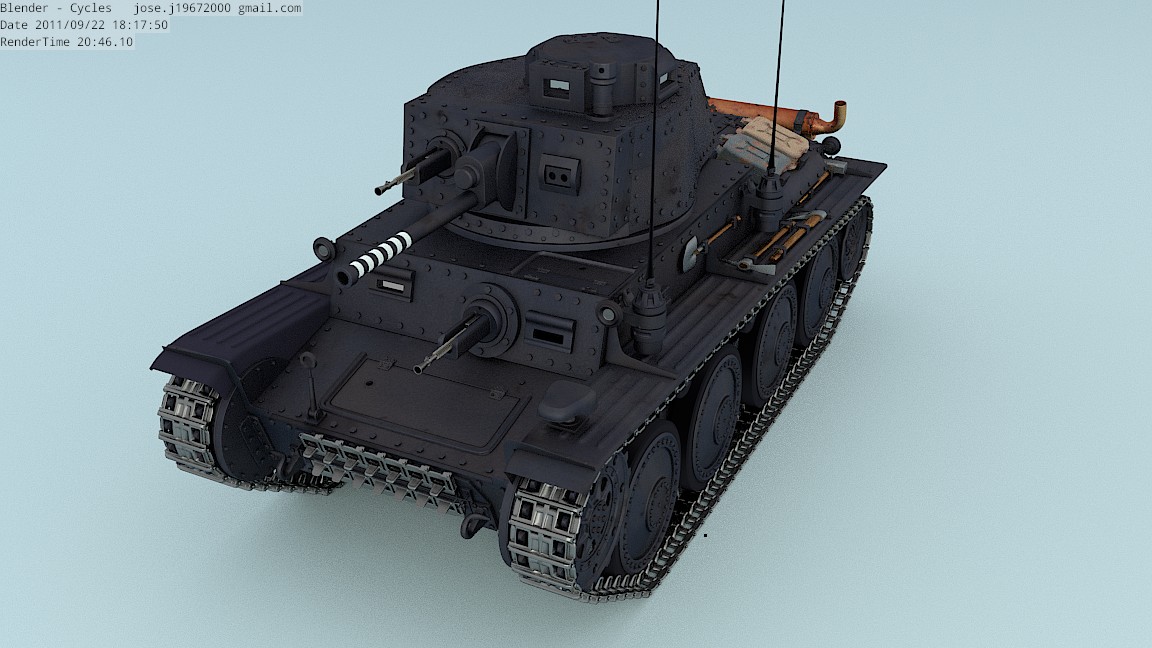

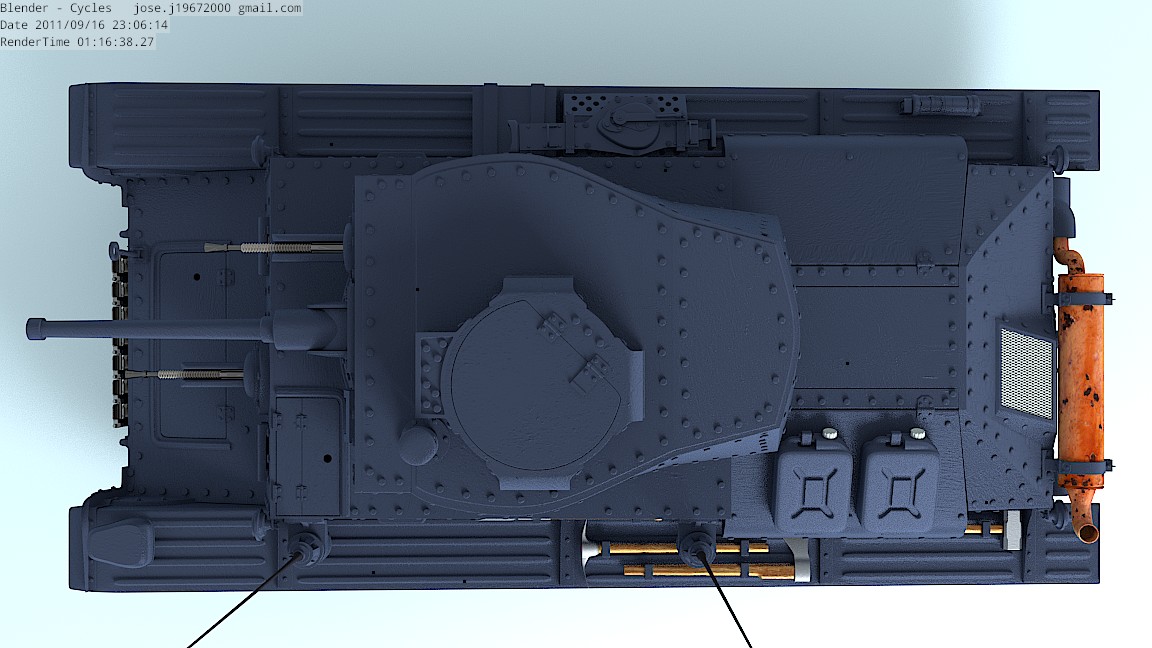

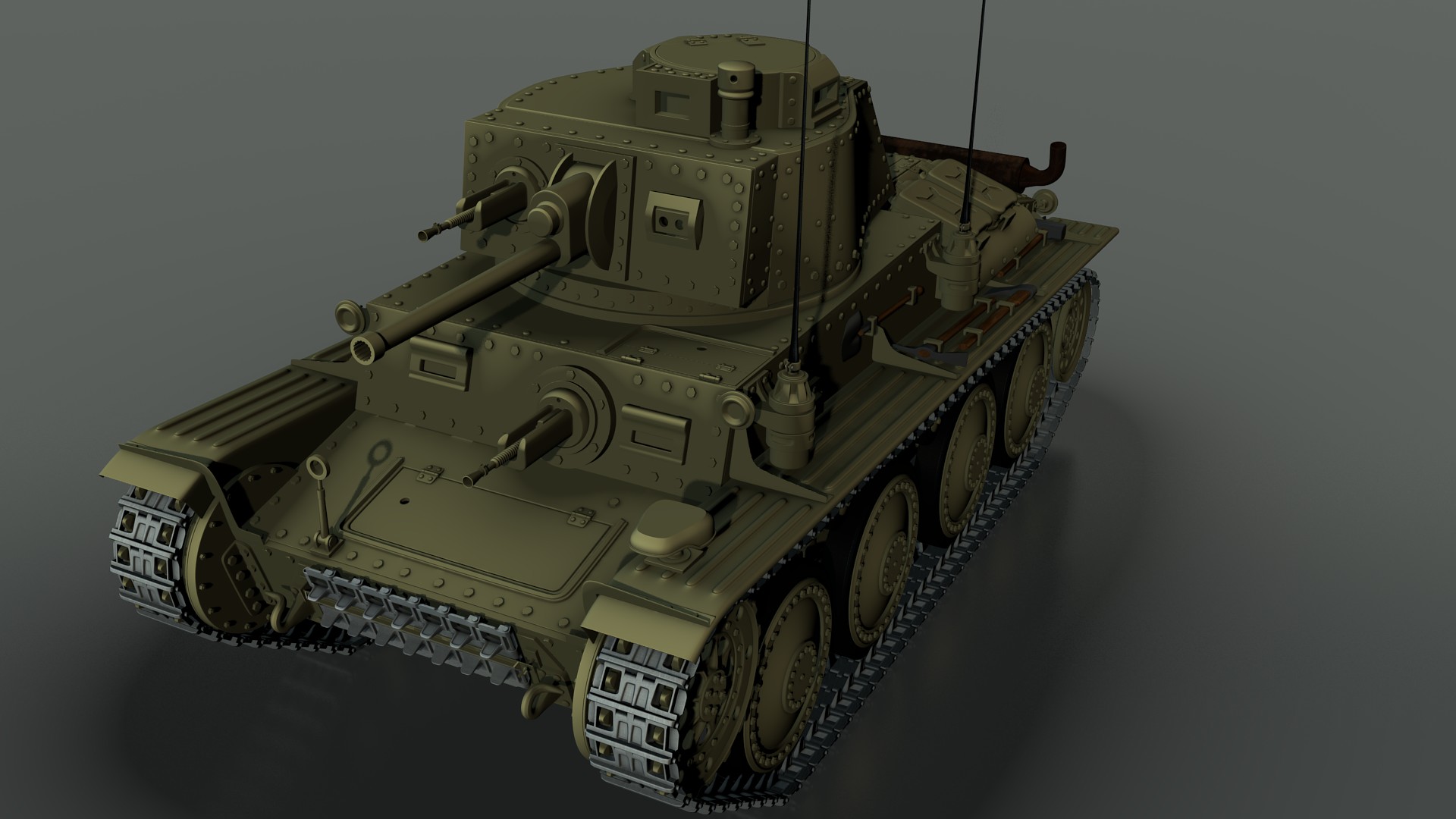

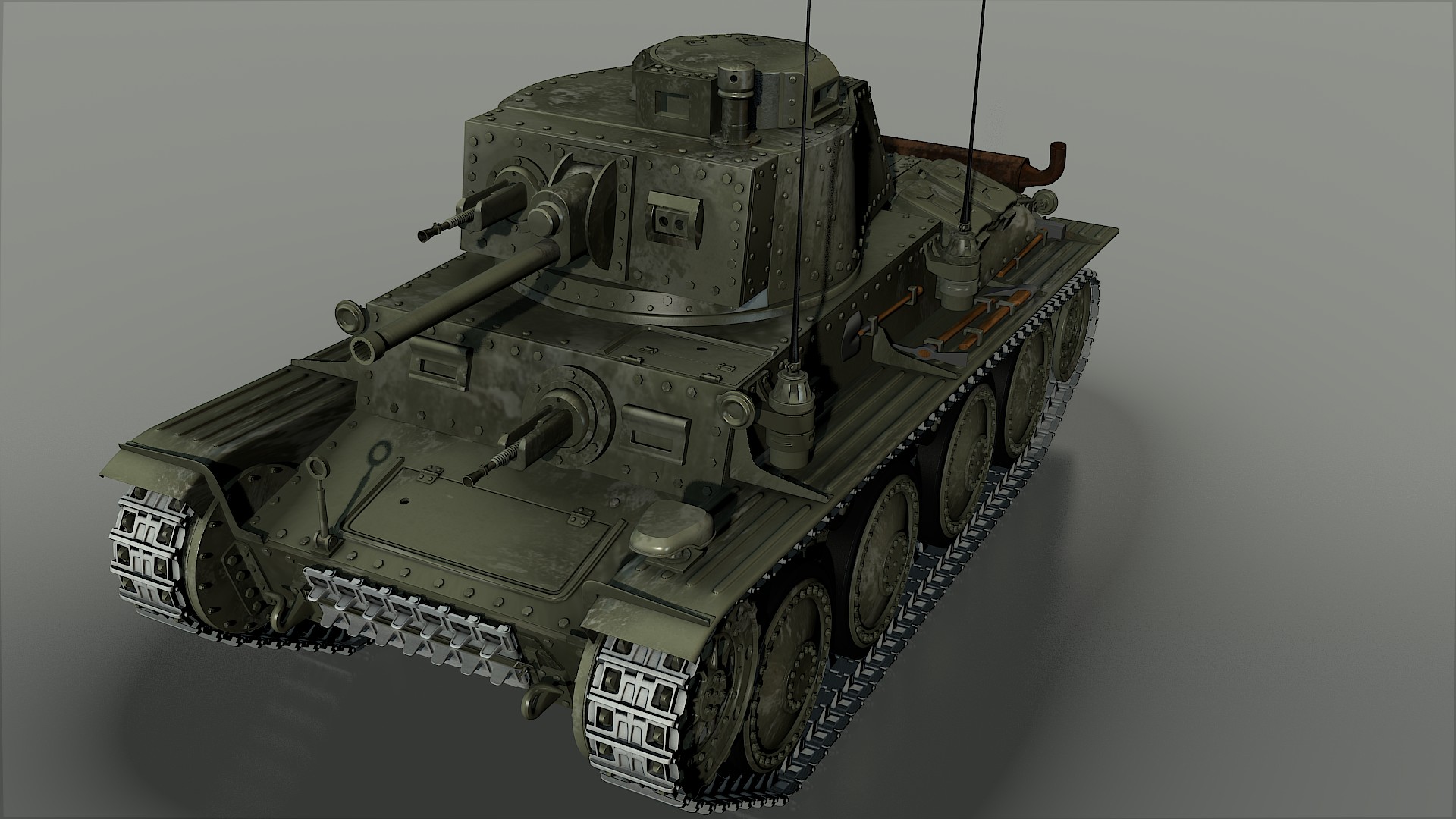

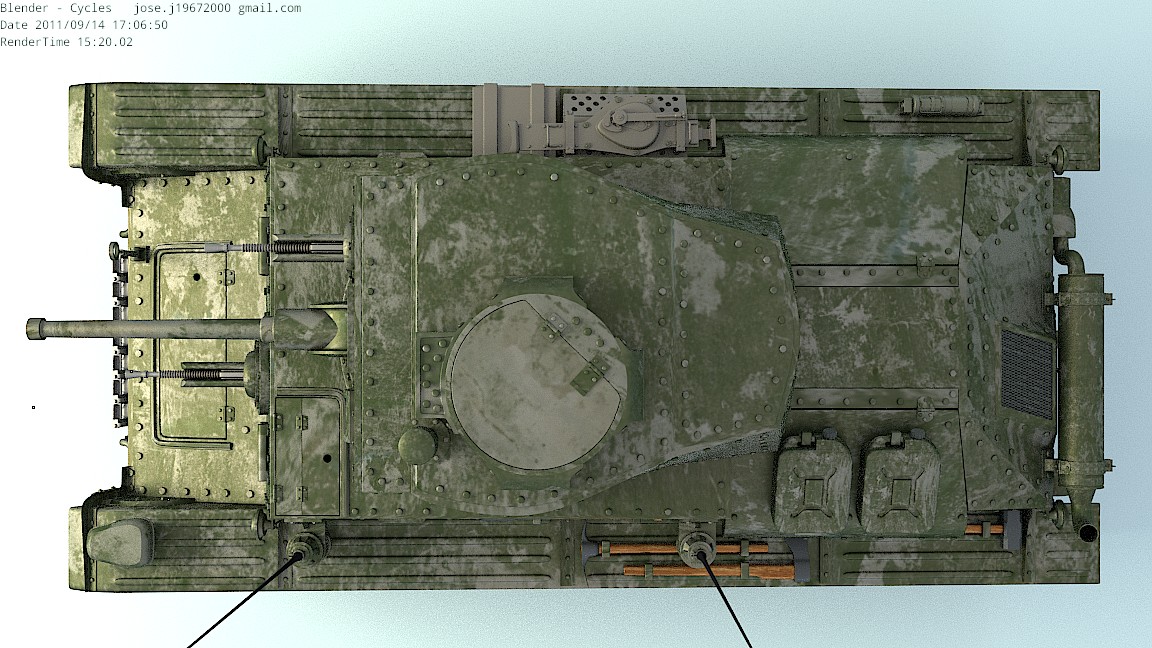

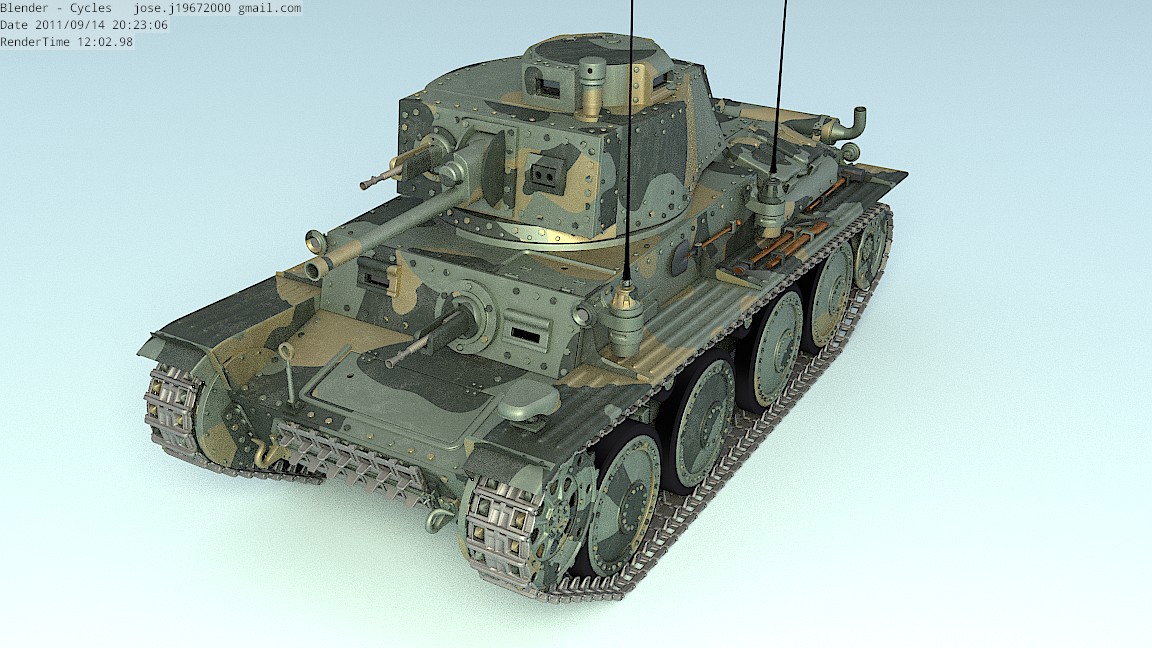

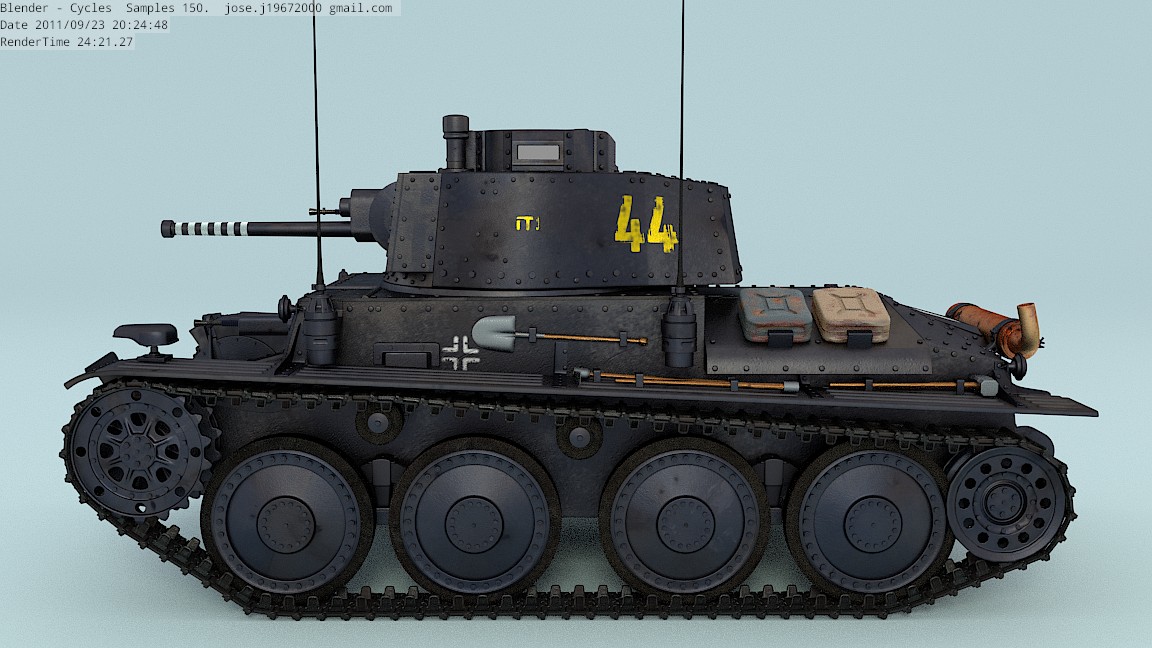

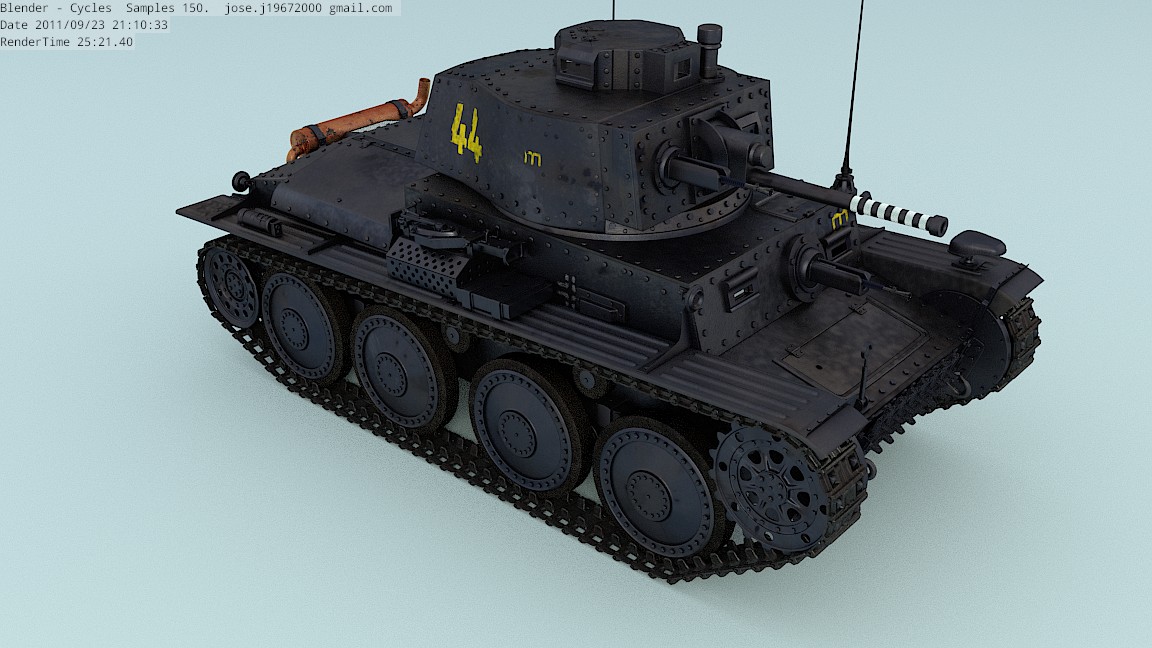

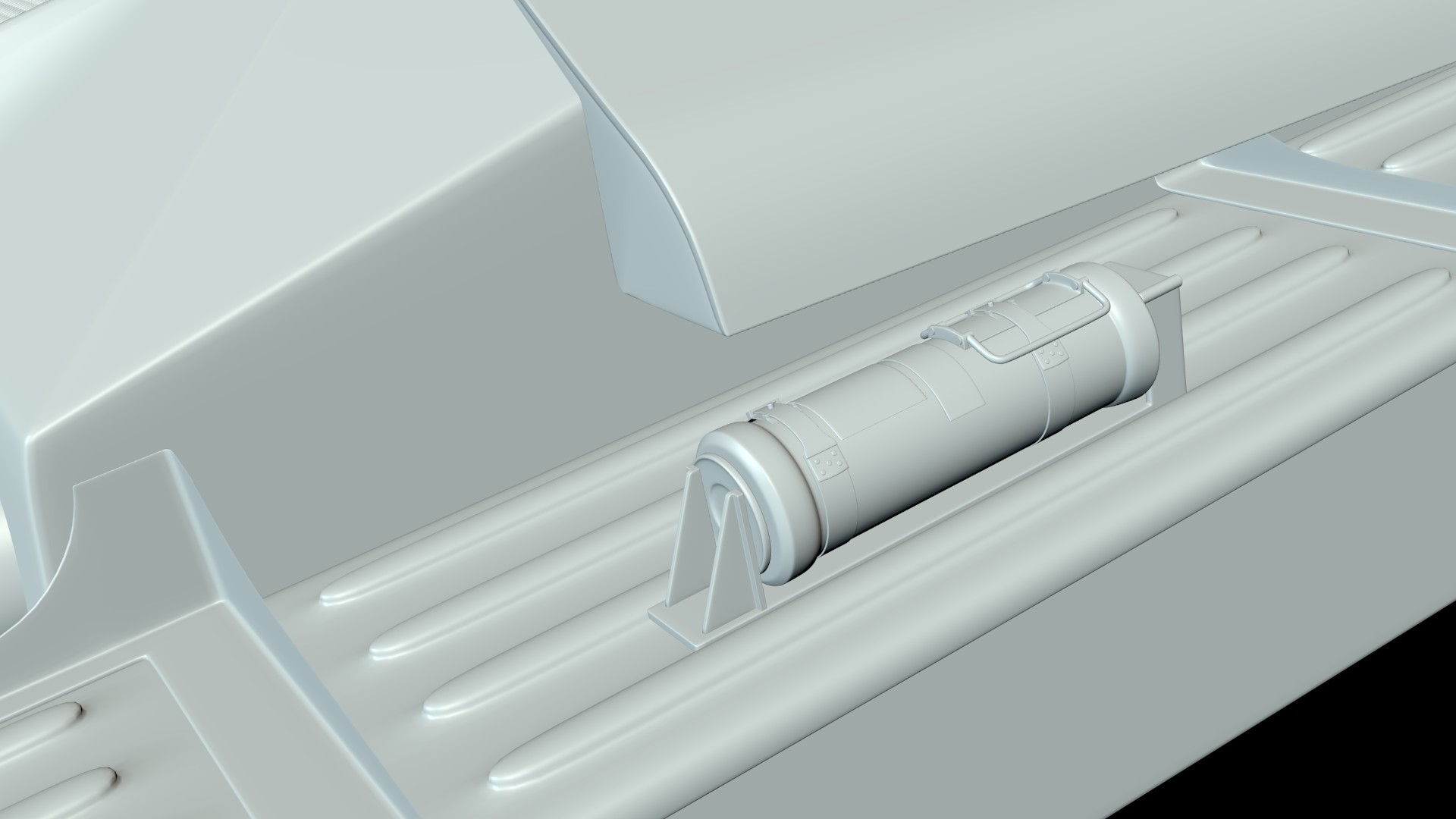

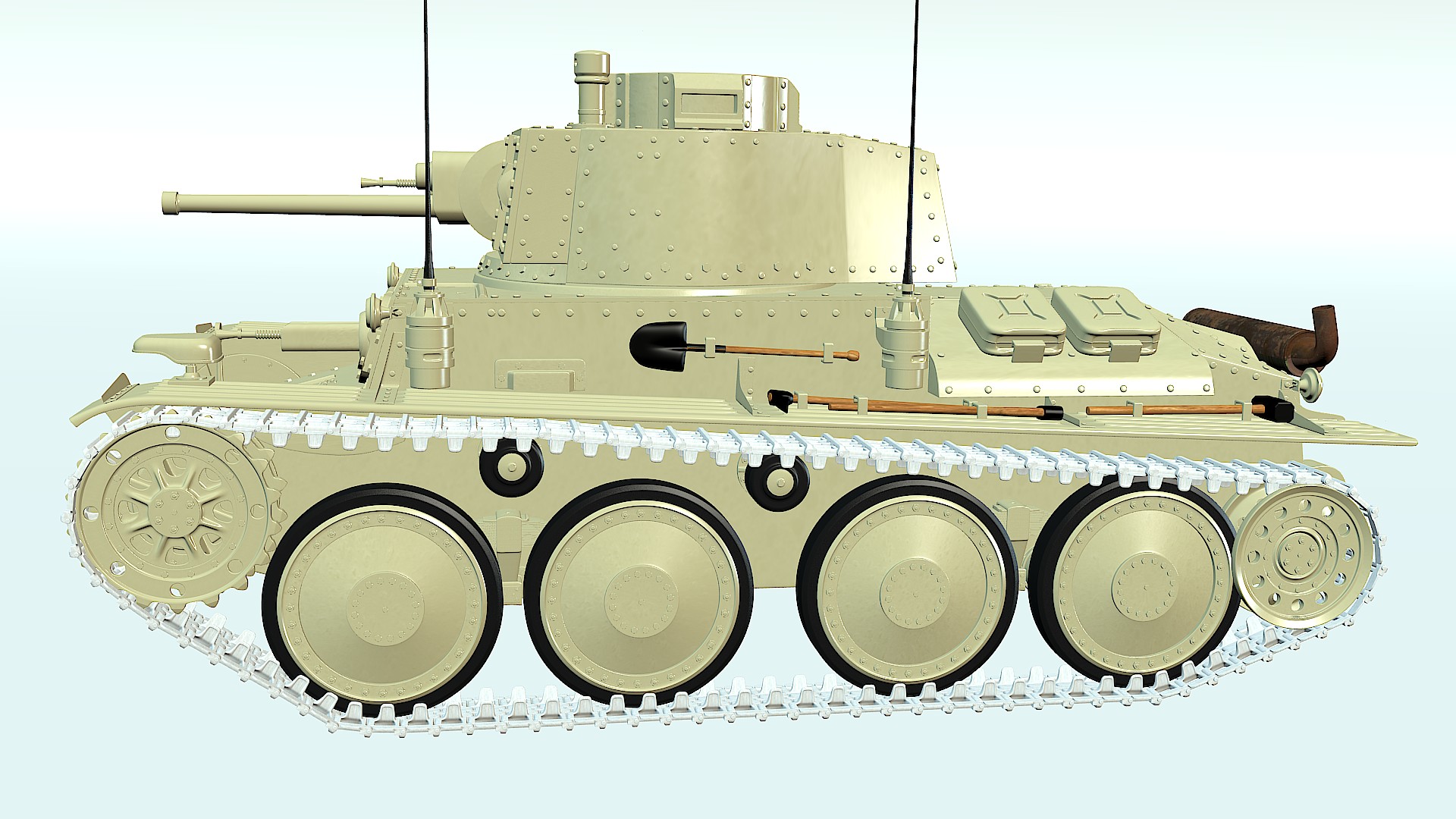

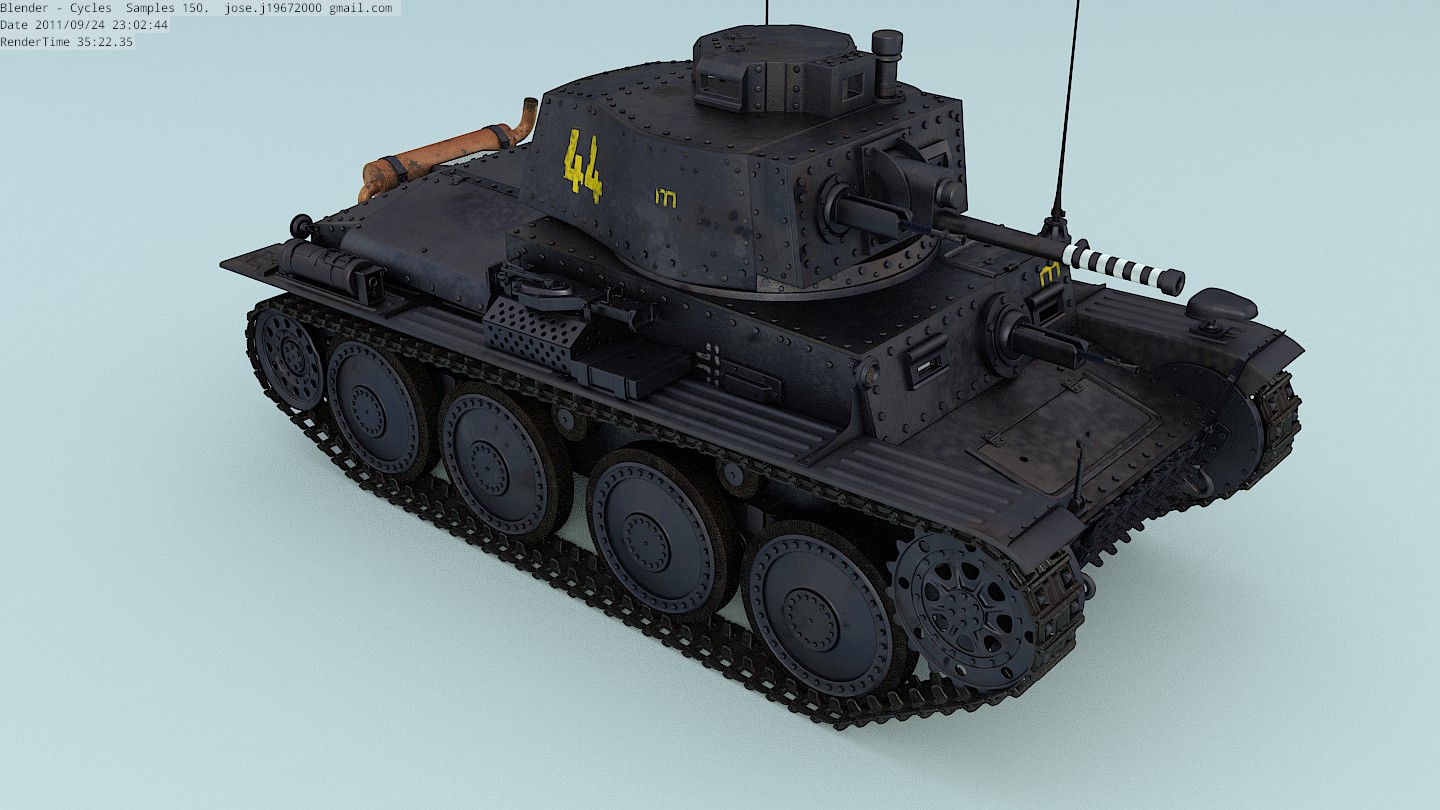

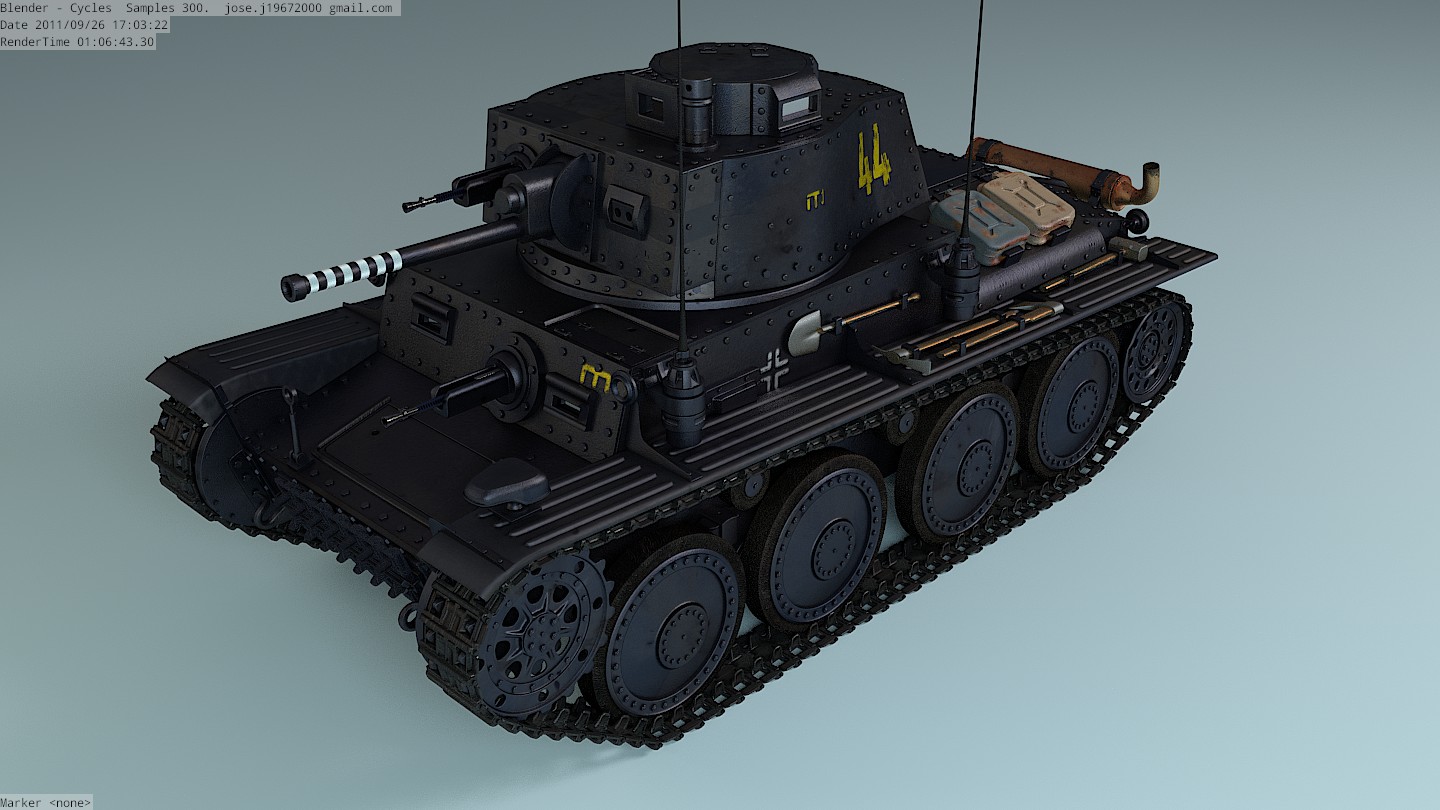

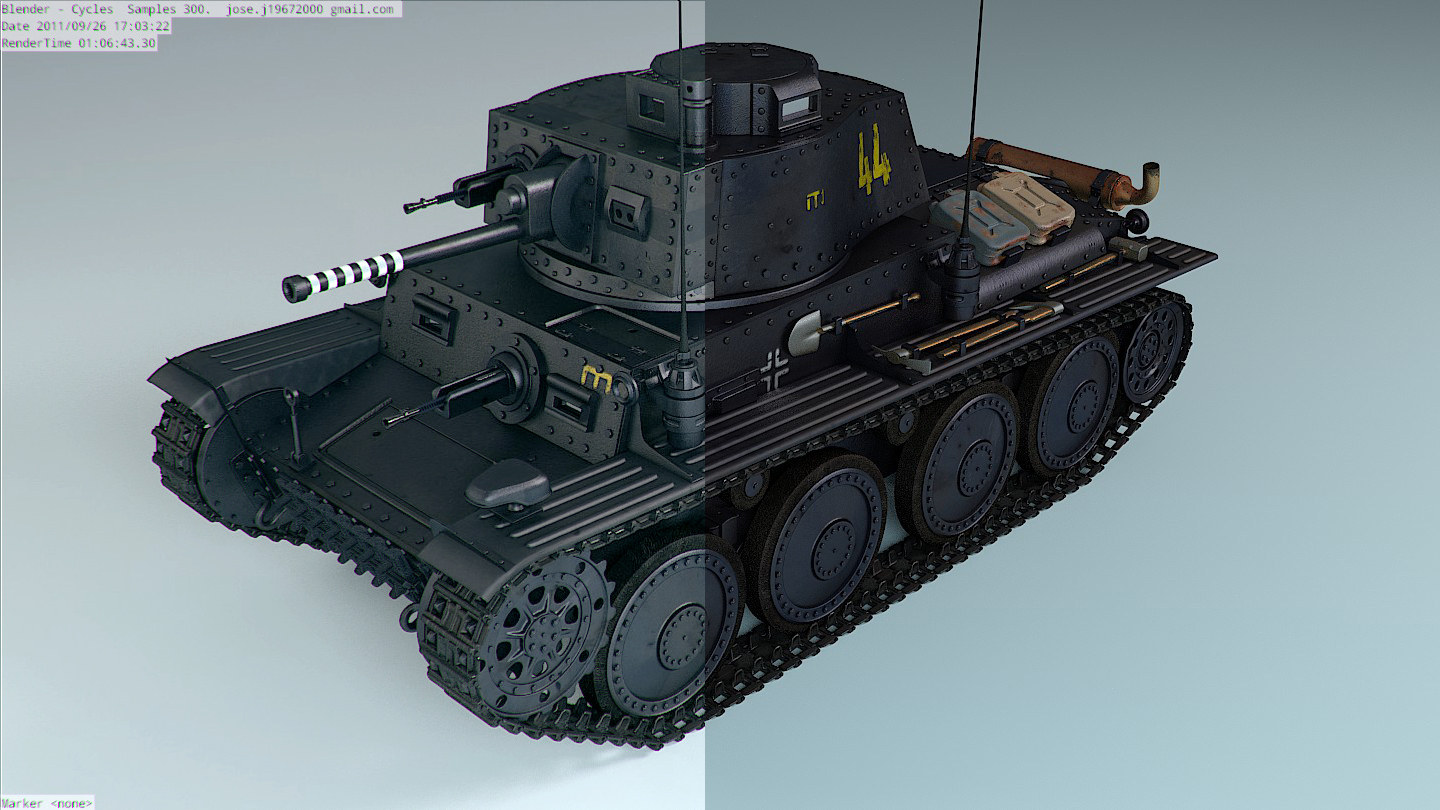

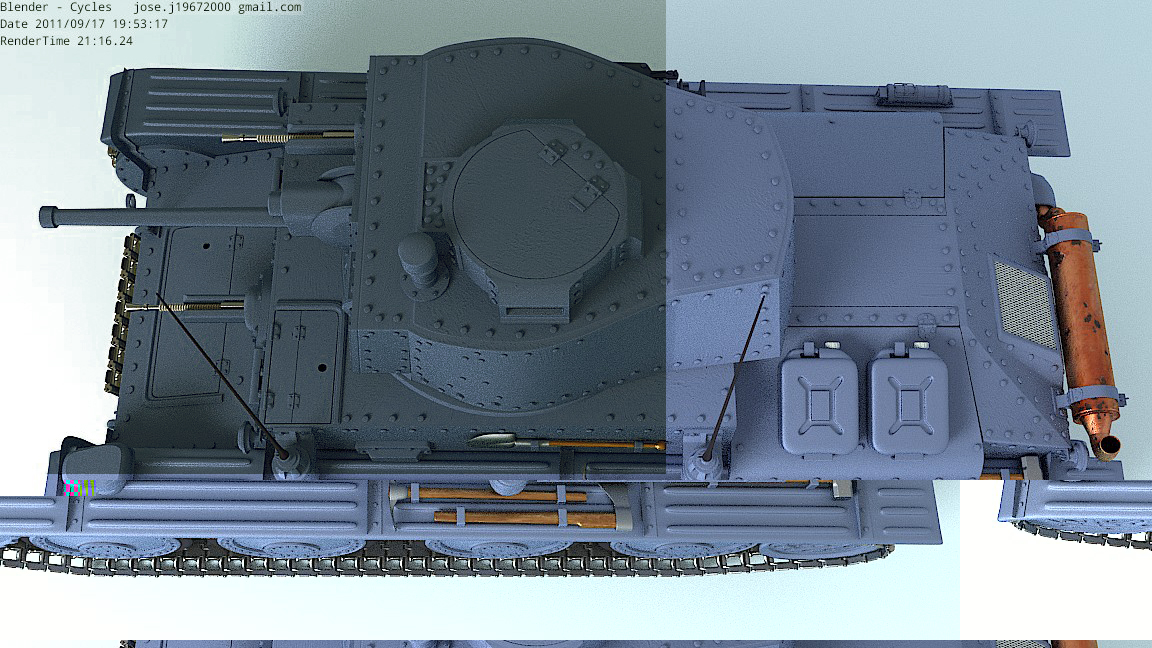

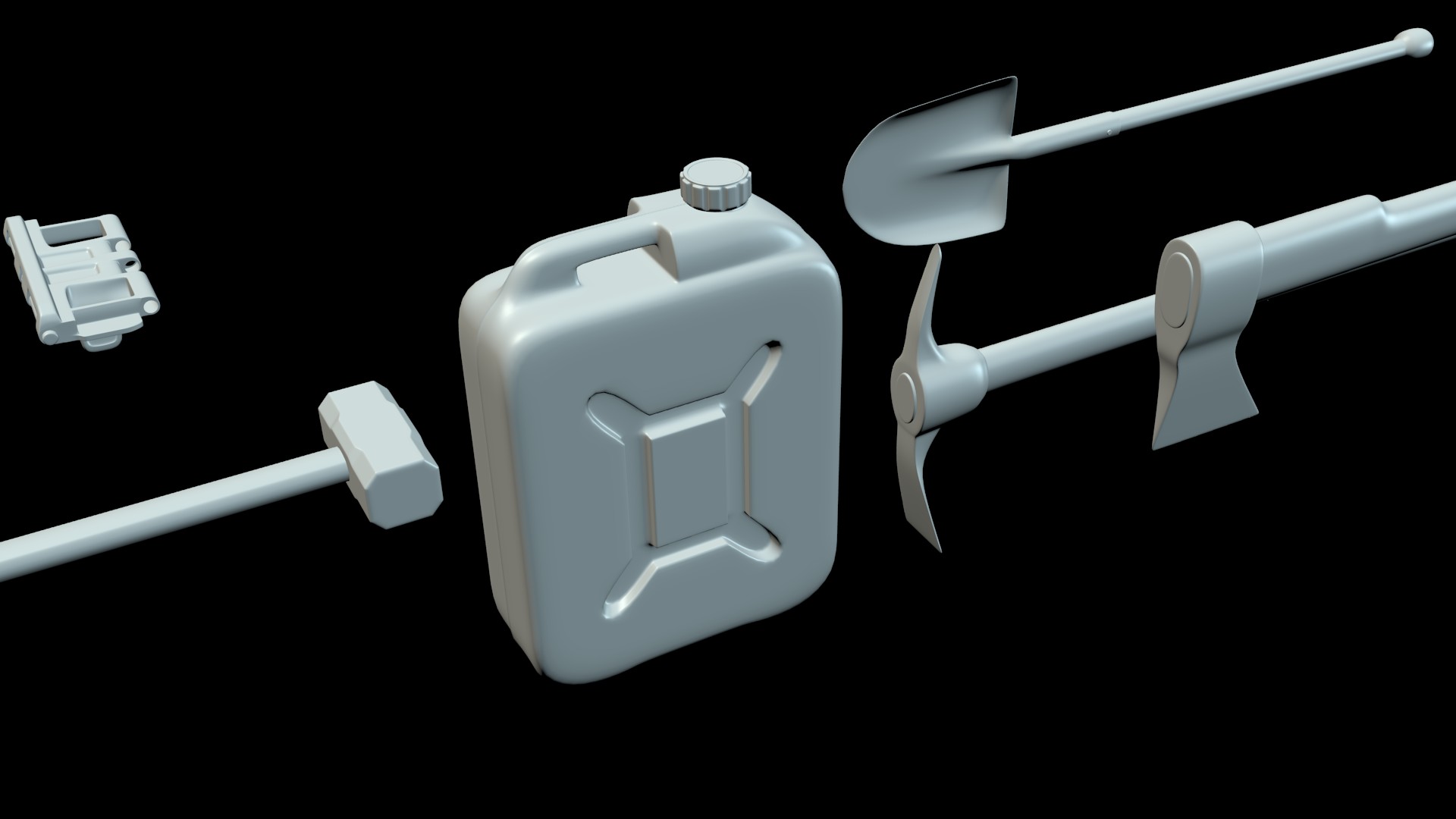

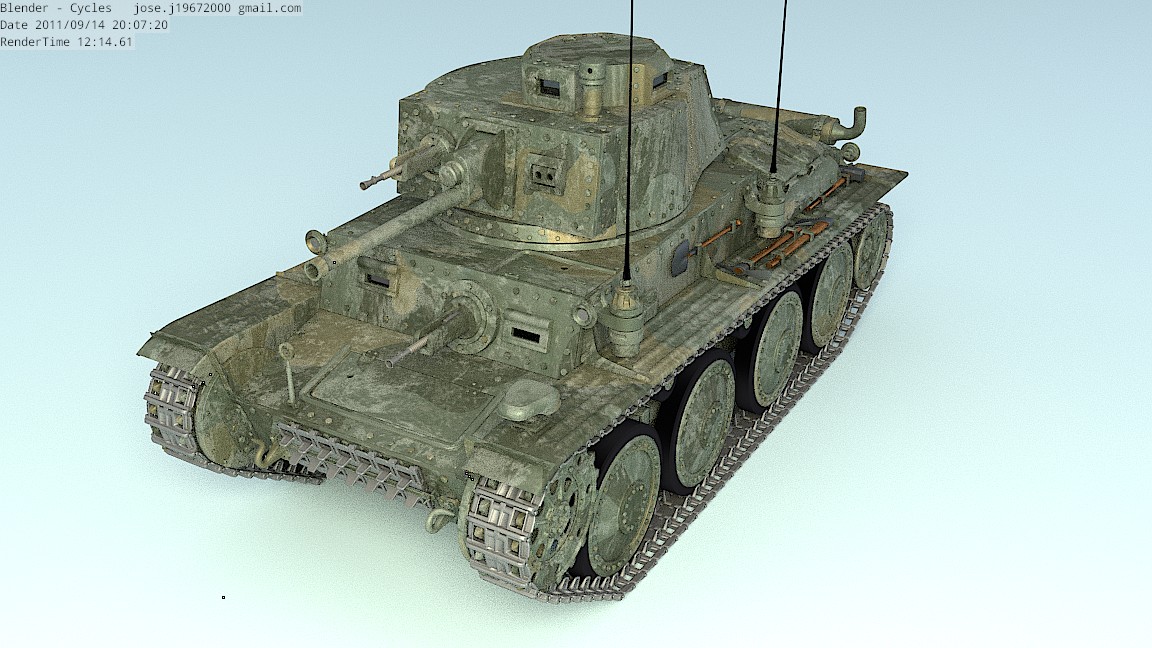

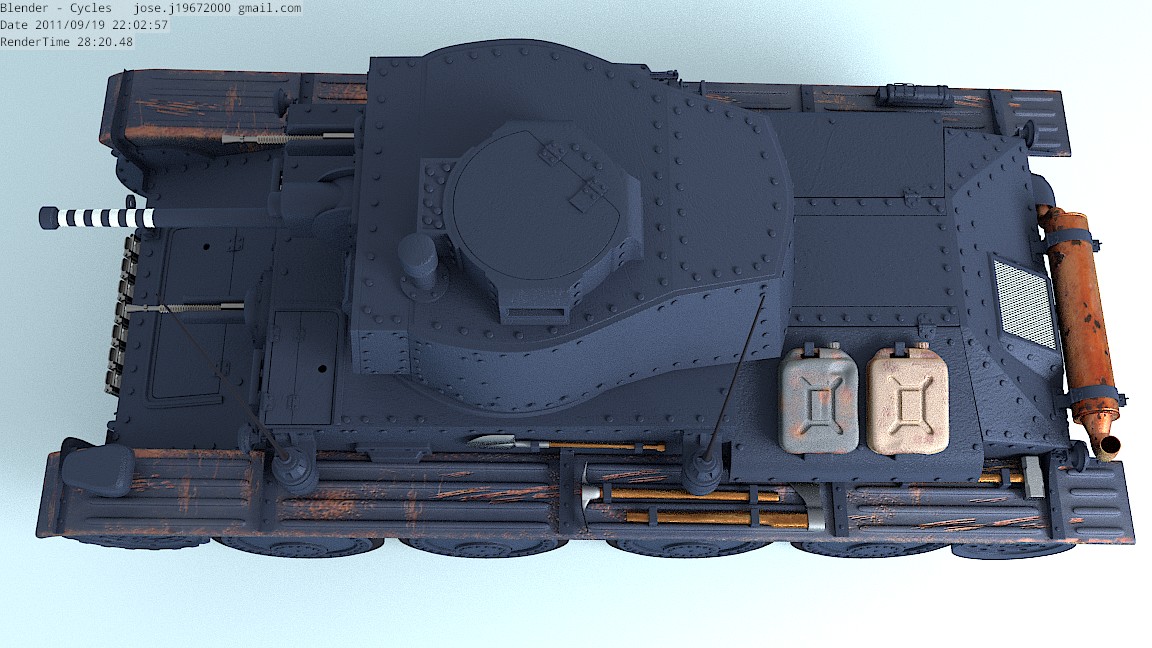

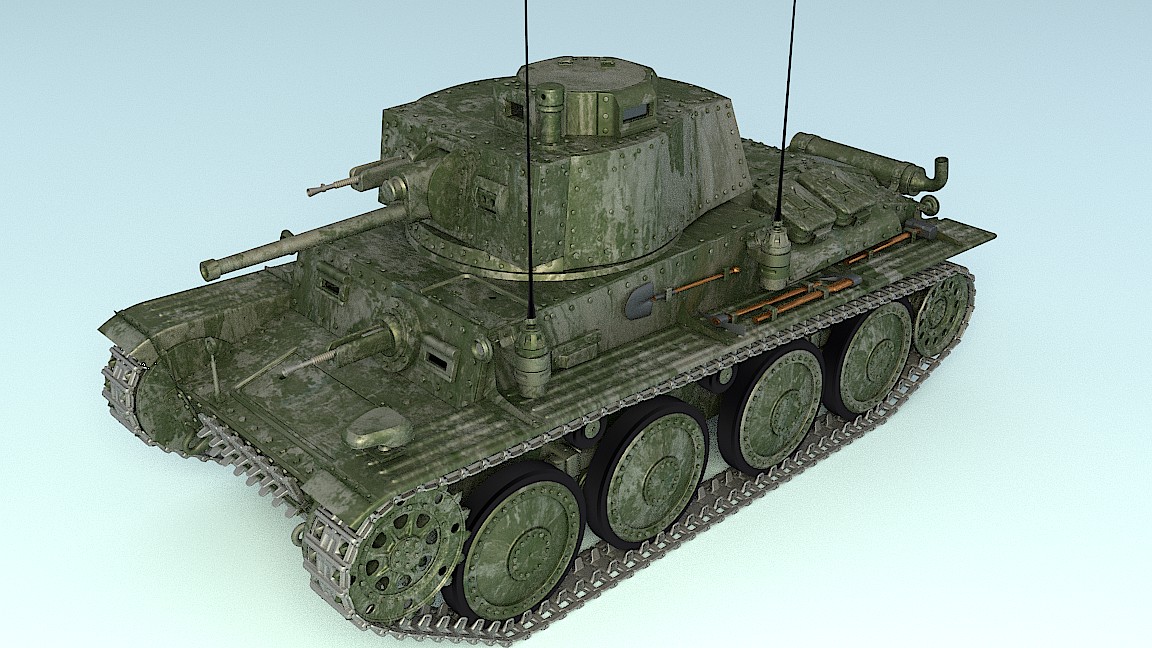

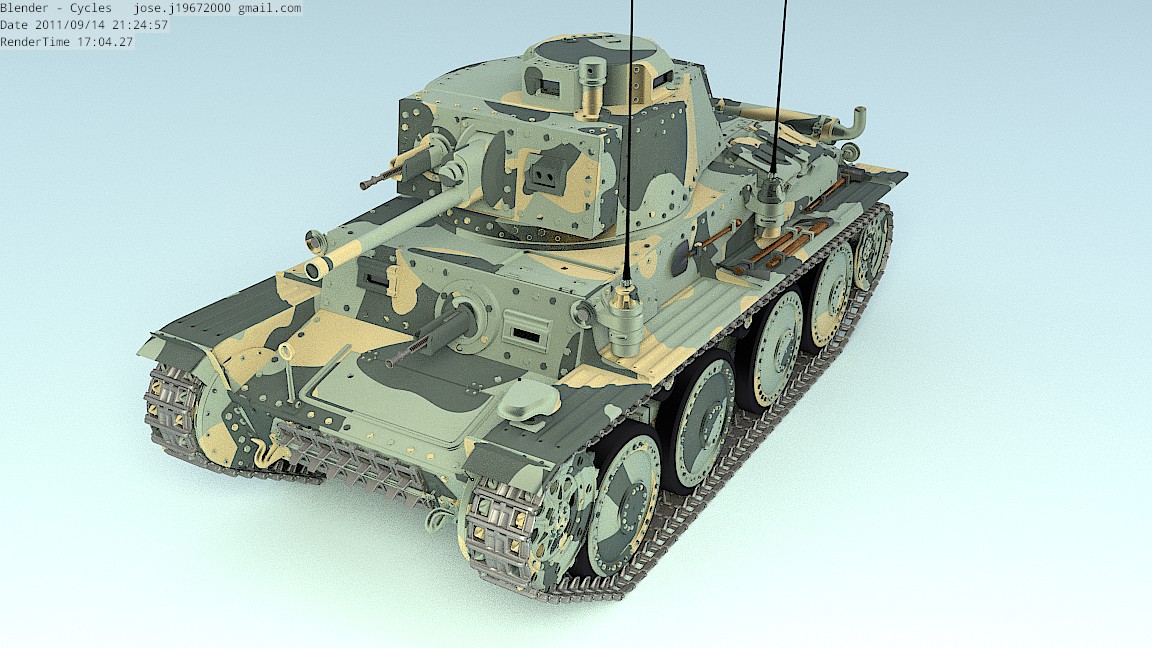

Buenas noches: Ya están listas varias de las piezas del pz-38 (t) y para variar un poco el trabajo y evitar que una vez concluido el modelado, se haga muy difícil la creación de las texturas para el vehículo voy adelantando unas pruebas de materiales. Y así darle color al modelo.

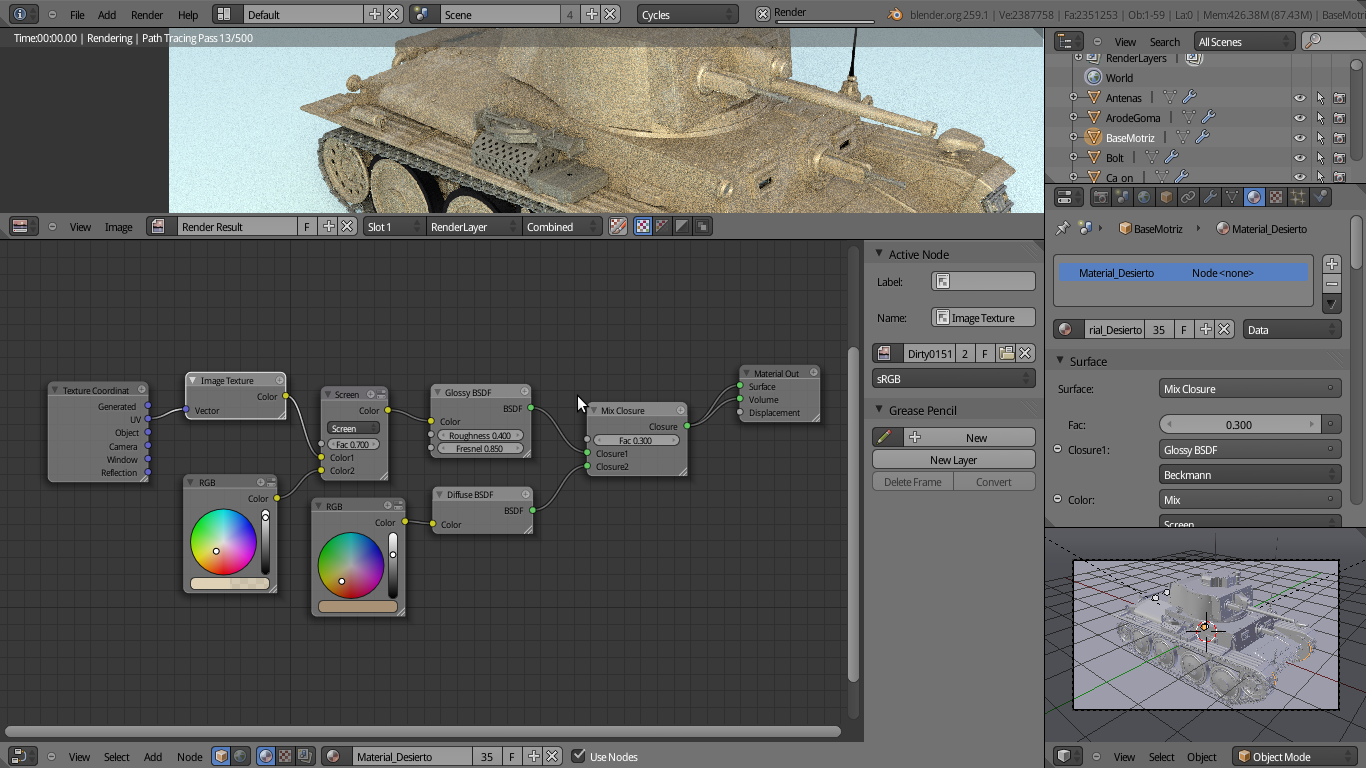

Estos materiales son preliminares y en un principio son texturas simples. Hay piezas que requieren mayor trabajo y tendrán varios materiales.

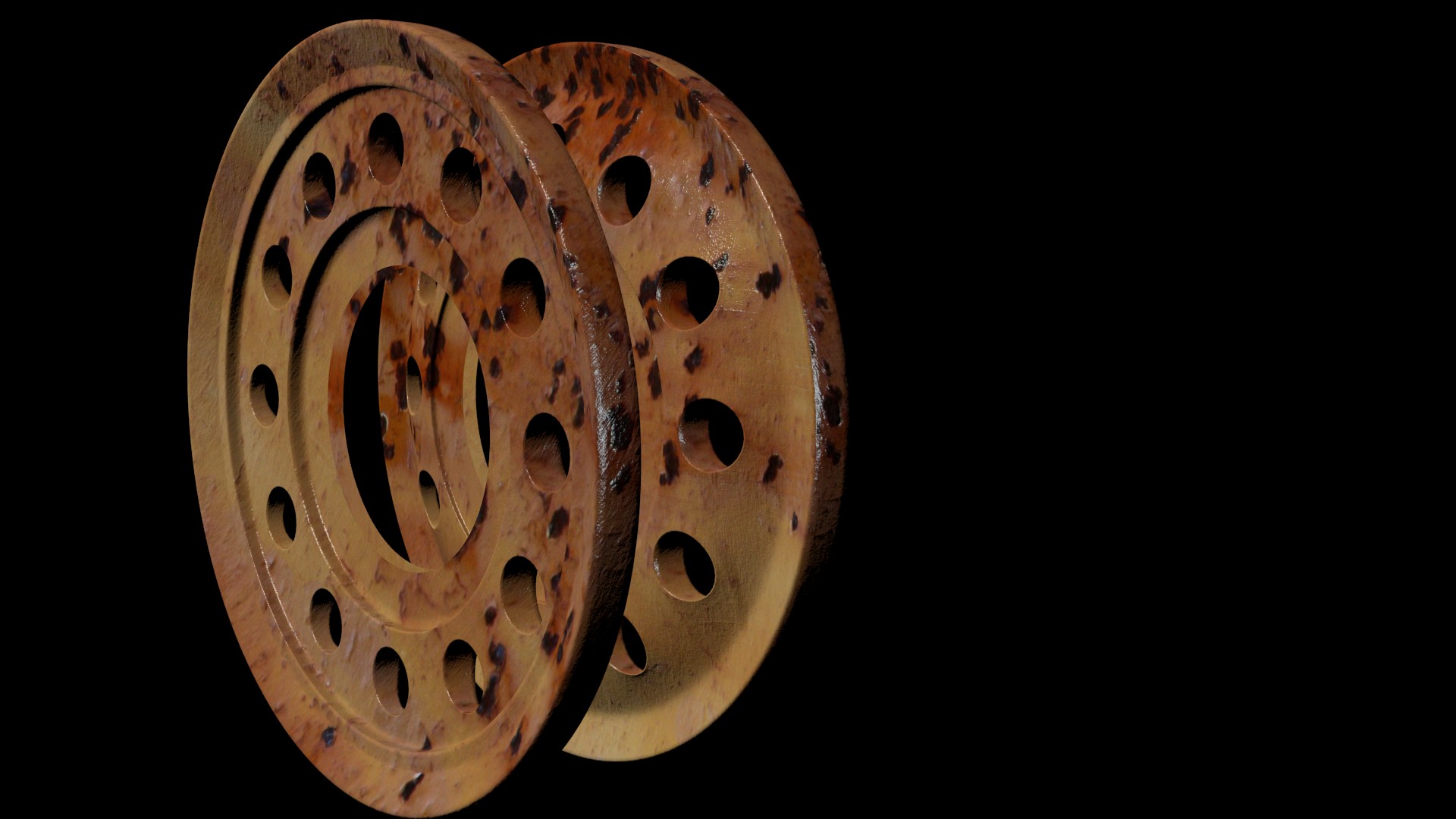

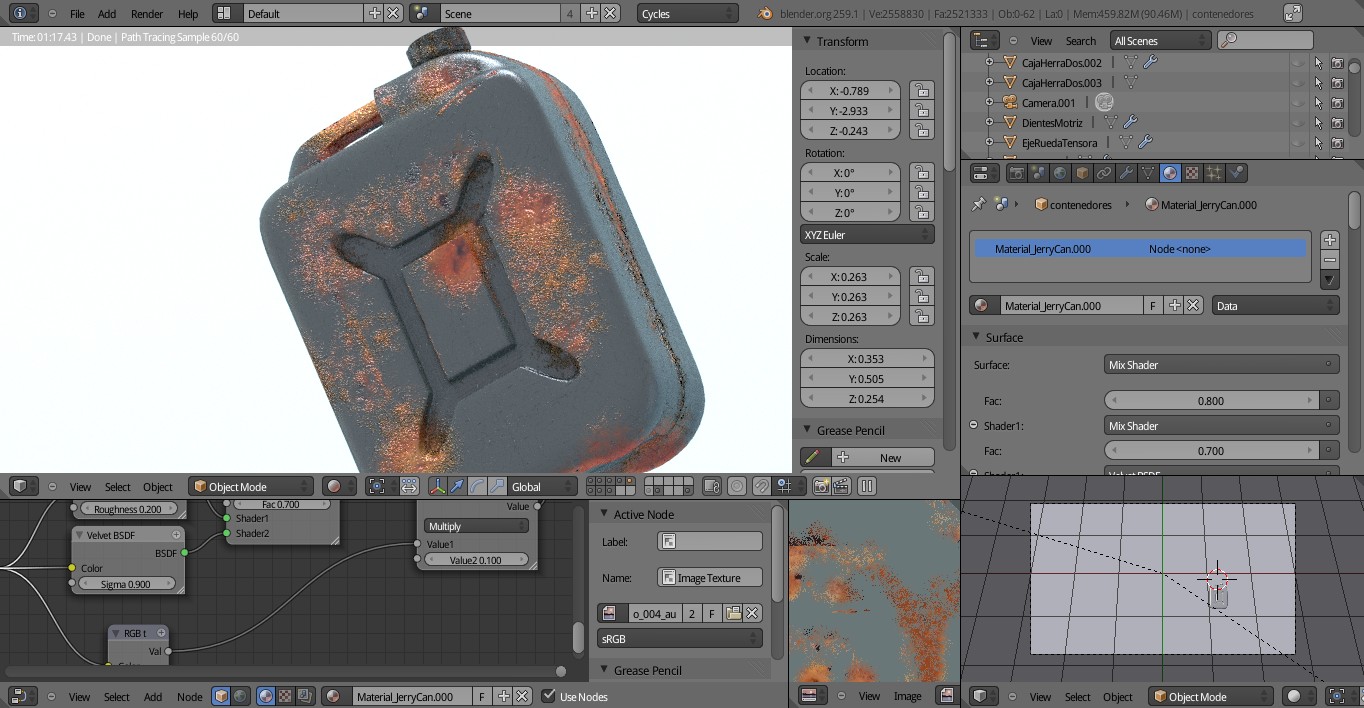

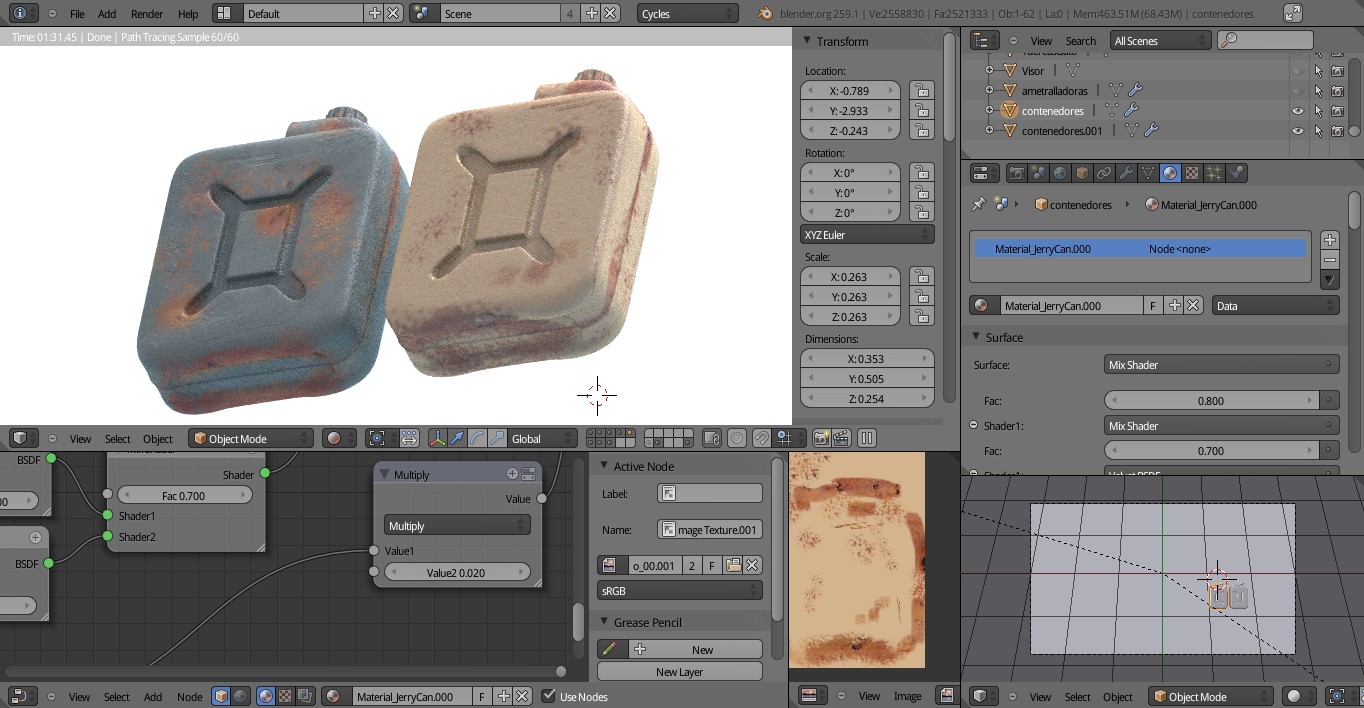

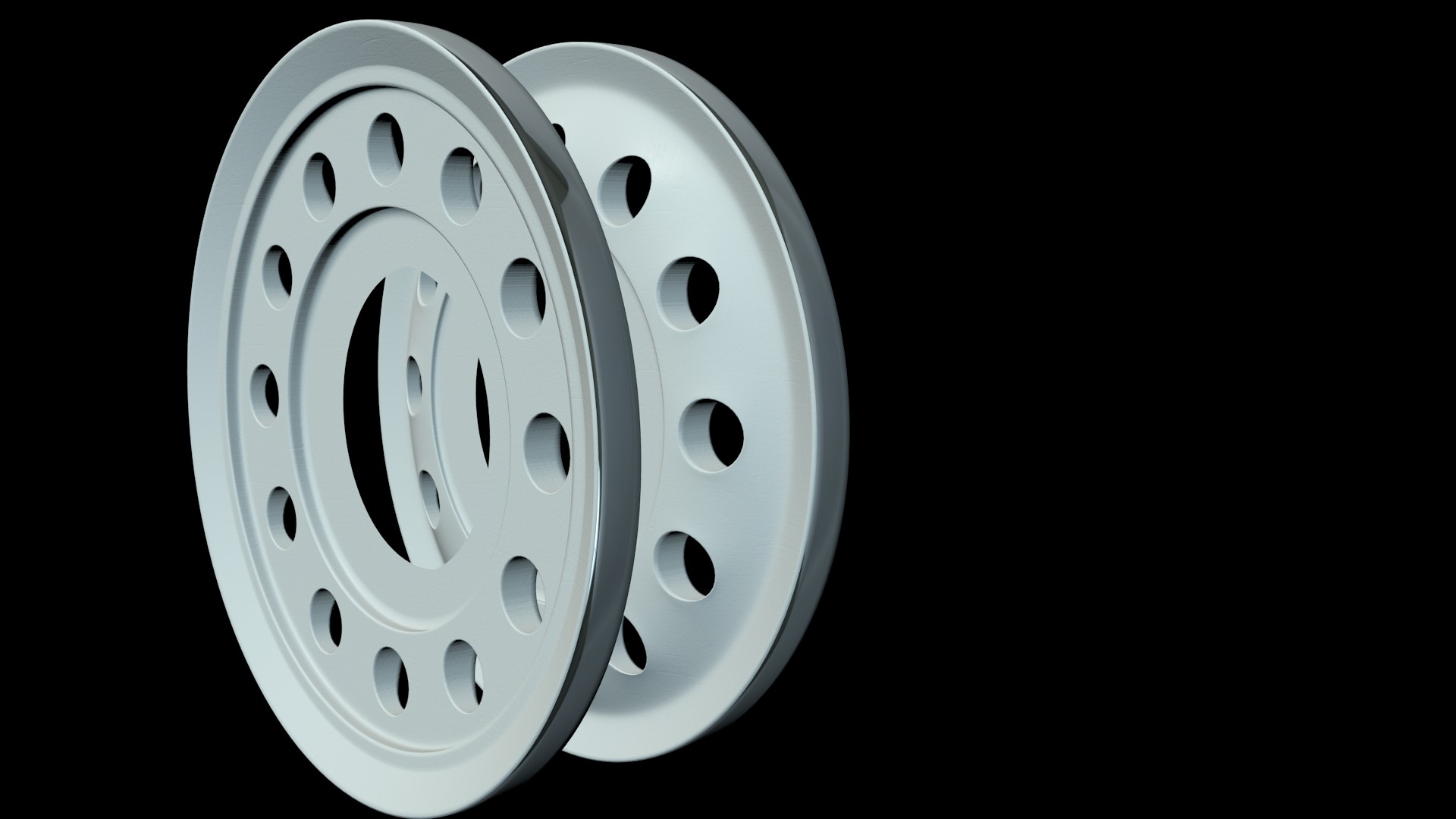

Les presento dos ejemplos en la rueda tensora. La textura con el material oxidado y una textura de material al natural. (el borde de la rueda requiere de otra textura en estos ejemplos se empleo la misma).

Los comentarios como siempre son bienvenidos. Saludos.

-- IMÁGENES ADJUNTAS --
