Duda sobre tubo y generate mapping coords

[TheOutsider]

Buenas. Actualmente, en medio del tedio de la infoarquitectura, ando tratando de hacer una serie de imágenes de nivel más complejo que la propia infoarquitectura para una futura reel como CG generalista, la cosa es que me está tocando enfrentarme a una serie de cosas a las que no enfrenté antes.

Vease una forma tubular, bien sea para un c esto, bien sea para un cable que quiero Unwrapear en condciones para poder pintar.

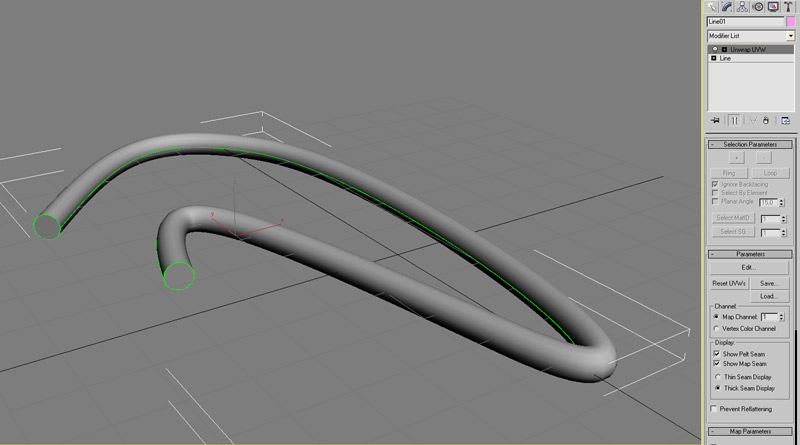

La cosa es que usando la Spline renderizable creo haber solucionado gran parte del problema que me tenía ya impaciente, y es que, al activar generate mapping cords, y luego activar el modificador Unwrap, los seams aparecen correctamente a lo largo de la Spline, y separando tapas del cuerpo del tubo. Perfecto.

La cosa es que no encuentro la manera de que dicho tubo quede correctamente extendido en función de las seams que se ven el modelo.

No sé si me explico, pero sería perfecto poder tener el cuerpo recto, con sus tapas por separado. Alguna idea? He intentado de varias formas, y en todas finalmente he tenido que recurrir al método manual. Me he dado vueltas por los foros para ver si veía resuelta mi duda en alguna pregunta o tutorial. Y nadap. Pregunto como última instancia. Muchas gracias adjunto imágenes sobre lo que hablo.

[TheOutsider]

Vaya. Es posible que no haya una solución más sencilla que el hacerlo a pelo. Caca. Gracias por leer.

[ikerCLoN]

Haz un cilindro, lo mapeas, y luego lo deformas con un Path deform a lo largo de una Spline. Creo que funcionara como tú quieres.

O más fácil: crea una Spline con su generate mapping cords aplicado, y encima mete un modificador edit Spline. Parece que conserva el mapeado original (que se puede tocar colocando un Unwrap UVW por encima del edit Spline).

[ikerCLoN]

Vaya, aunque creo que no preguntas eso.

[TheOutsider]

La sugerencia del Spline y el generate mapping cords, es lo que hago, el caso es que cuando aplicas el Unwrap, el seam que secciona el tubo desde una tapa hasta la otra, está muy bien. La cosa es que, siendo la sección en el objeto, perfecta, luego no consigo que en el Unwrap queden respetadas las dimensiones del largo del tuvo, el tubo se ajusta en forma cuadrada al espacio del UV. Además, de que las tapas las desaparece.

Me toca sacar las tapas de manera independiente, con el Flatten, las cuales no salen circulares como debieran ser y, además me toca estrechar la malla del tubo manualmente hasta ajustar las proporciones siguiendo como referencia un checker, por ejemplo.

Pensé que habría alguna opción en el apartado de Unwrap donde digamos que el programa al estirar la malla tomando los seams como referencia, lo haría en unas proporciones razonables, no digo perfectas, pero al menos.

Supongo que no es posible. Creo que bastante es que la malla la coloca de manera cuadrada y al menos no tengo que girar Faces hasta ajustarlo y demás.

Vamos. Manualmente y con paciencia. Gracias IkerClon de todos modos.

[Davescambra]

Igual es tarde, pero porque no texturizas con el Unwrap UVW y la nueva opción de Spline? Si te hace falta te puedo explicar un poco como.

[Davescambra]

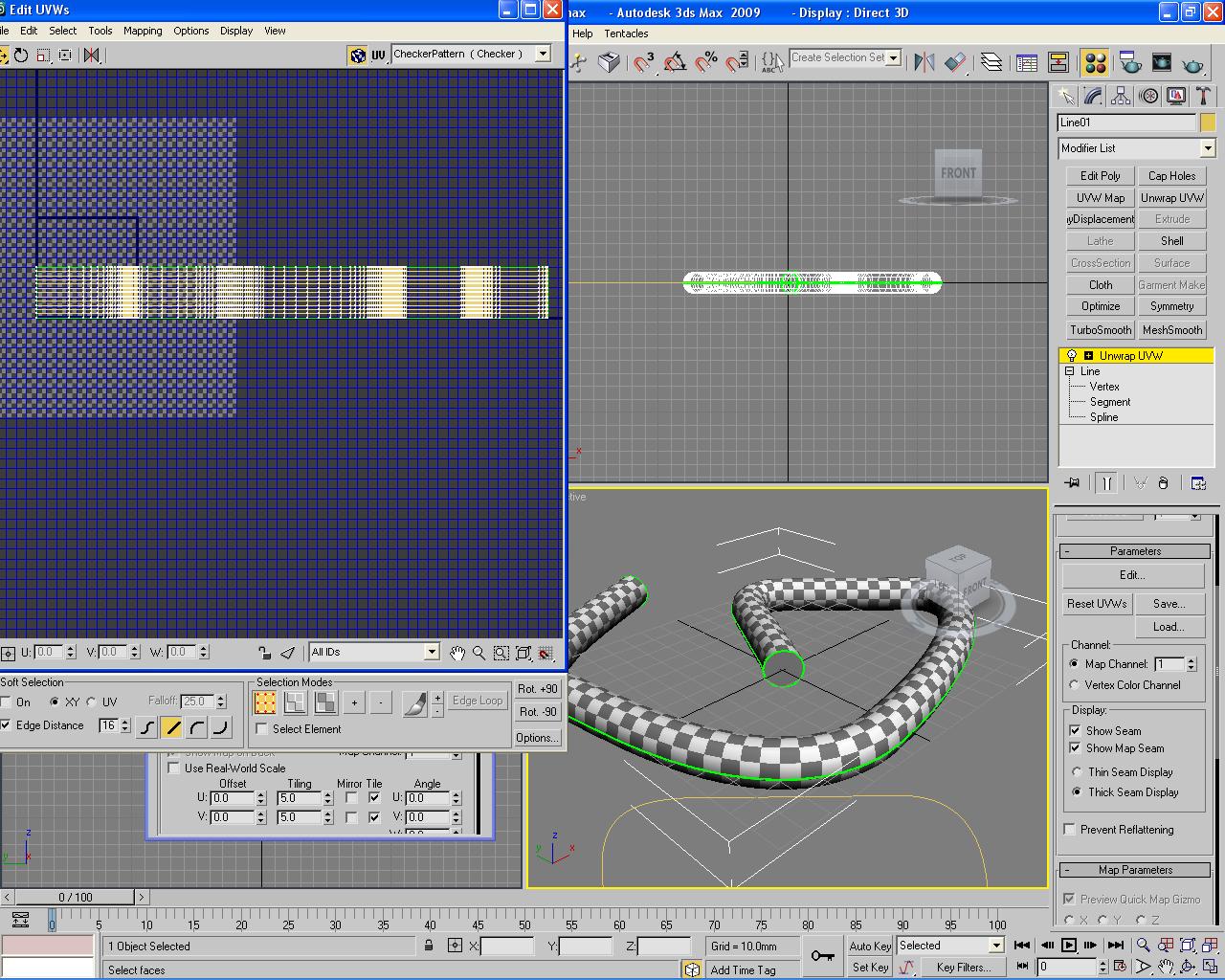

De todos modos. Que problema tienes? Creas una line renderizable, y le activas el generate mapping cords. Y el real-world map size.

Le añades un unwap UVW y escalas la malla en el edit para verlo mejor y ha mí me lo ha hecho perfecto.

Cuál era tu problema?

[Davescambra]

De todos modos. Que problema tienes? Creas una line renderizable, y le activas el generate mapping cords. Y el real-world map size.

Le añades un unwap UVW y escalas la malla en el edit para verlo mejor y ha mí me lo ha hecho perfecto, cuál era tu problema?

[mesh]

Y el modificador swep, ¿no vale?

[Nessito]

La cosa es que, siendo la sección en el objeto, perfecta, luego no consigo que en el Unwrap queden respetadas las dimensiones del largo del tuvo, el tubo se ajusta en forma cuadrada al espacio del UV. Además, de que las tapas las desaparece.

A ver si lo que te pasa es solo que te lías con las proporciones, en espacio UV la cosa es que la malla ocupe todo el espacio, desde 0 a 1 en cada eje. Otra cosa es cómo se interpreta el espacio UV en espacio textura, vamos, que si tu tubo tiene el eje largo de izd a dch en UV pues tu textura tendría que ser más ancha que alta. ¿cuanto? Pues eso ya sabes, longitud/(2*pi*radio) te da la proporción de aspecto (creo).

Edito: también puedes usar un Loft de toda la vida y así puedes especificar el Tile en cada eje (shape us Path).
