Problemas de plotteo

[straven]

Un saludo. El problema es el siguiente: tengo un plano con áreas muy grandes y estas tienen relleno solido (hatch), al tratar de mandar a imprimir marca error el plotter (hp DesignJet 800) al quitar los rellenos puedo imprimir sin ningún problema, la pregunta es, ¿cómo hacer para imprimir sin quitar nada?
Nota: me faltó decir que el archivo es de 121mb de salida.

[NelCAD]

Sin duda el problema es el peso, porque no pruebas con pdf, plt, dwf y lo otro sería buscar dentro del controlador del plotter HP algo donde diga que empiece a imprimir de inmediato y no que espere a cargarse completo eso para que el peso lo absorba el PC y no el plotter, no conozco específicamente ese modelo de HP así que, tendrás que buscar.

Posdata: acabo de buscar en el drivers de mi HP-500 (por si se pareciera en algo al 800) y solo en la pestaña servicio me aparece un botón y este me da una opción de mandar a imprimir como mapa de bits (proceso en el equipo), por si sirve de algo.

[BRONCO_]

Sin tener ni idea del tema, no será que el plotter no tiene suficiente memoria como para almacenar tanta información? No sé si habrá alguna opción de mandarlo al vuelo directamente sin que tenga que almacenar la información?

[BRONCO_]

Nelcad te has adelantado por un minuto, yo lo que haría por probar sería crear un plt, abrir el panel de control del plotter y arrastrarlo allí.

[straven]

Sin duda el problema es el peso, porque no pruebas con pdf, plt, dwf y lo otro sería buscar dentro del controlador del plotter HP algo donde diga que empiece a imprimir de inmediato y no que espere a cargarse completo eso para que el peso lo absorba el PC y no el plotter, no conozco específicamente ese modelo de HP así que, tendrás que buscar.

Posdata: acabo de buscar en el drivers de mi HP-500 (por si se pareciera en algo al 800) y solo en la pestaña servicio me aparece un botón y este me da una opción de mandar a imprimir como mapa de bits (proceso en el equipo), por si sirve de algo.

Gracias Nelcad, si también pienso que es la memoria. En el pdf y otros formatos como configuras la escala?
Mañana buscaré la ocpion de imprimir directo, si es en mapa bits no me sirve por la resolución, tengo manzanas, calles y todas esa cosas.

Yo lo que haría por probar sería crear un plt, abrir el panel de control del plotter y arrastrarlo allí.

De antemano gracias.

También lo menciona Nelcad, pero podrían explicar un poco.

[BRONCO_]

Straven mírate está dirección a ver si te soluciona el problema, si no ya le damos otra vuelta. daetsam.

[renderiche]

No sé cómo tendrás organizado el dibujo, pero probaría también a tener los hatch referenciados. Otro consejo con los hatch: procura usar en vez de ansis y demás s llenas de líneas, usar solids y jugar con la transparencia para lograr diferentes matices, ocupan muchísima menos memoria y al final el resultado en papel es incluso mejor. Un saludo.

[BRONCO_]

Pero Joan el problema que le encuentro a los solids es la dificultad que suelo tener a la hora de seleccionarlos, tú como solucionas ese problema?

[renderiche]

Pero Joan el problema que le encuentro a los solids es la dificultad que suelo tener a la hora de seleccionarlos, tú como solucionas ese problema?

Pues antes ciertamente era un poco problemático, pero en las nuevas versiones de AutoCAD, activando las opciones ésas raras de al pasar con el cursor por encima del dibujo, que se te vayan preseleccionando las entidades, cuesta mucho menos de pillar un solid. A mí dichas opciones no me molaban demasiado al principio, pero para esta función, va muy bien. Un saludo.

[Vale Puess]

Pues antes ciertamente era un poco problemático, pero en las nuevas versiones de AutoCAD, activando las opciones ésas raras de al pasar con el cursor por encima del dibujo, que se te vayan preseleccionando las entidades, cuesta mucho menos de pillar un solid. A mí dichas opciones no me molaban demasiado al principio, pero para esta función, va muy bien. Un saludo.

Hola, otra opción es utilizar la ventana de propiedades de objeto, haces una captura por un extremo, que te selecionara además de los millones de líneas superpuestas de parcela-calificación-ordenación, el sombreado, en la ventana de arriba aparecerá todos con el número de entidades seleccionadas entre paréntesis. Esa ventana es desplegable y ahí puedes seleccionar por tipo de objeto: sombreado. Lo editas directamente desde las propiedades y aceptas los cambios. La verdad es que tengo desactivada la opción de preselección por las tejas, era un sufrimiento esperar a que terminara de barrerlas cada vez que pasaba el cursor por encima.

Respecto al uso de sombreado sólido para planos de urbanismo no soy muy favorable, principalmente porque siempre hay alguien que termina haciendo una fotocopia o mandándolo por fax, con lo cual los colores se covierten en grises y muchas veces indistinguibles.

Mi sombreado preferido es el definido por el usuario, combinándolo con distintos tipos de línea y jugando un poco con sus parámetros da bastante juego. Y además es fácilmente selecionable y tiene poco información.

[NelCAD]

No sé cómo tendrás organizado el dibujo, pero probaría también a tener los hatch referenciados.

No se saca nada teniendo los hatch referenciados porque al plotter solo le interesa la información final que le llega y en esa transformación todo se junta y el peso o memoria que ocupa es exactamente la misma si tienes el archivo con referencias o sin ellas.

Otra cosa es referente a los plt, es que el peso final de un plt puede ser mayor incluso al peso del archivo original y para crear un plt solo marca la casilla que se encuentra un poco más abajo de la ventana donde escoges el plotter en el cuadro de diálogo del ploteo.

[renderiche]

No se saca nada teniendo los hatch referenciados porque al plotter solo le interesa la información final que le llega y en esa transformación todo se junta y el peso o memoria que ocupa es exactamente la misma si tienes el archivo con referencias o sin ellas.

Aja, otra cosa que aprendo, supongo que, es la costumbre, porque para trabajar sí que se aligera algo, ¿no?

[straven]

Gracias a todos, ya vi lo del *plt, por el momento todavía no lo pruebo porque vi que el controlador trae la opción de imprimir directo quitando la cola de impresión.

Sobre los hatch que mencionaban si es una lata todo el sólido y más cuando se trabaja en áreas muy extensas, tiene razón vale pues, en decir que algunos rellenos deben de ir con líneas, justamente por las impresiones en blanco y negro, pero también existe un problema con los rellenos de líneas en áreas muy grandes, el cual a mi modo de ver tarda más en cargar el archivo y se hace más pesado.

Joan. En donde regulas la transparencia de los sólidos?

[renderiche]

Bueno, creo recordar que eso lo cambio en el archivo.ctb, por colores, dándole al color con el cual he hecho el hatch solid un valor de 0 a 100.

[straven]

Ok entiendo lo probaré, sobre lo que mencionabas de referenciar los hatch, ya Nelcad dio la aclaración, recién estoy trabajando con el AutoCAD map 3d, este te genera polígonos que ya traen relleno, es lo mismo que si metieras un hatch a una polilínea cerrada, pero la diferencia está en el peso de los mismos y que es un solo proceso, es como los polígonos del Arcview.

En este momento estoy imprimiendo otros planos, que no están tan pesados y no he tenido oportunidad de ajustar los parámetros para imprimir el archivo pesado, pero en cuanto pueda probaré, también baje el controlador más actual, lo instalare he intentaré lo de la impresión directa, después vemos que resultó.

[straven]

Bueno las últimas noticias, instale el nuevo controlador y baje el peso del archivo repartiendo los rellenos en varios cuadros.

Después probé lo de mandar directamente el archivo, así como dicen al vuelo, pero tardo más de una hora y se veía que iba para largo el proceso, tal vez sirve, pero aquí donde trabajo no mucho, por el tiempo que demora, la otra opción del *plt al generar el archivo pesa lo mismo que al mandar imprimir baje el programa que mencionan en el hilo que Gomesil puso y desde ahí intente imprimir, al llegar a los 5mb empezó la impresión, pero con defectos, es decir imprimió los sólidos, pero sin información vectorial.

Las opciones serían quitar esos sólidos y meter una imagen bitmap en su lugar, a final de cuentas solo quiero para rellenar áreas que no me sirven, habría que probarlo, otra forma seria expandir la memoria del plotter creo que la tarjeta no es muy cara, aparte que le inviertan los jefes.

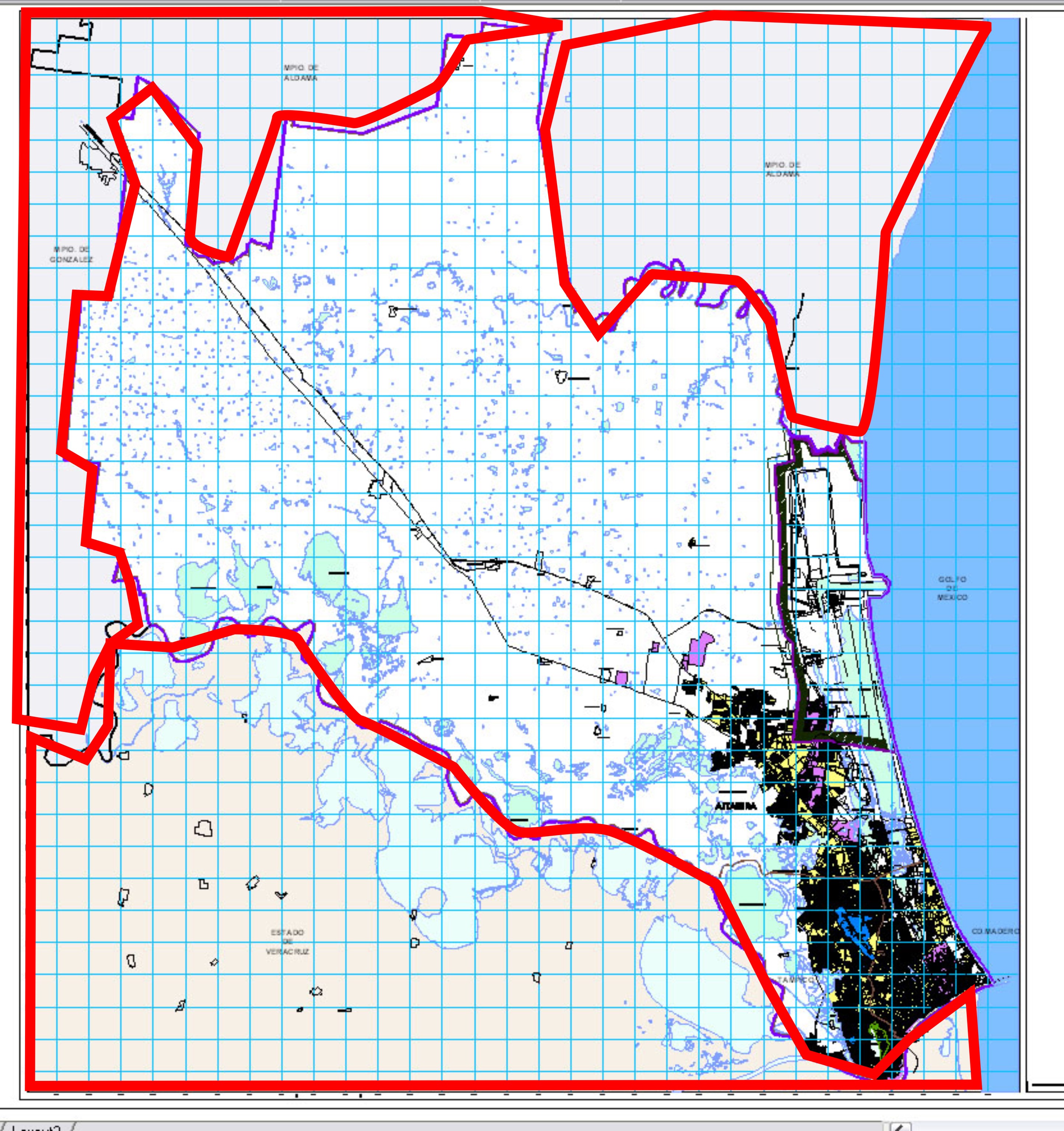

Lo último eliminar esos sólidos y quedarme solo con uno grande que representa el mar, mando imagen para que me entiendan.

-- IMÁGENES ADJUNTAS --

[FRANK SOLO]

He leído el hilo y creo que el mayor problema que tienes es el peso del archivo y, supongo, la poca memoria del plotter.

Pero pienso que, aunque amplíes la memoria del plotter, seguirás teniendo problemas por el peso del archivo, a no ser que amplíes esa memoria una barbaridad.

Si puedes hacer una prueba en algún centro especializado en impresiones, llámese copistería o similar, saldrás de dudas si es por la memoria o por el peso.

[straven]

Probare lo que me dices Frank, y contare que paso.

[straven]

Salí a imprimir el plano en otro plotter más grande el (hp 5500ps) decirle que no tardo ni 20 min cuando ya lo tenía en mano, este plotter trae de memoria 256 Mb. Contra los 96mb que tiene el (hp 800), no queda otra más que agrandar la memoria o ajustar detalles para bajar el tamaño del archivo. Un saludo y gracias a todos.

[FRANK SOLO]

Vaya, pues 96mb no está nada mal, claro que 256 Mb están mejor.

[straven]

Estaría mejor tener el de 256 Mb, pero imagino que ha ser muy caro, al saber los jefes el coste de la impresión (63 pesos) se fueron de espaldas porque tenemos que imprimir muchos, creo que van a comprar una de 160mb.

[BRONCO_]

Yo aun así no estoy muy convencido. No sé igual lo he soñado o pensado que esto debería existir en el siglo en el que estamos, pero debe haber un botón para plotear el archivo sin que el plotter procese el plano sino que lo procese el PC.

[Cyruz]

Ok entiendo lo probaré, sobre lo que mencionabas de referenciar los hatch, ya Nelcad dio la aclaración, recién estoy trabajando con el AutoCAD map 3d, este te genera polígonos que ya traen relleno, es lo mismo que si metieras un hatch a una polilínea cerrada, pero la diferencia está en el peso de los mismos y que es un solo proceso, es como los polígonos del Arcview.

En este momento estoy imprimiendo otros planos, que no están tan pesados y no he tenido oportunidad de ajustar los parámetros para imprimir el archivo pesado, pero en cuanto pueda probaré, también baje el controlador más actual, lo instalare he intentaré lo de la impresión directa, después vemos que resultó.

Estimado esto lo del problema de plotte es que la mayoría utiliza el plotter como una impresora normal de gráficos y pues esto hace que el equipo necesite más memoria la solución es que utilizar este mismo como vectores y guardes una copia de la impresora como pc3, como dicen en mensaje anteriores con esto el ordenador hace el trabajo pesado y el plotter solo la información que este procesando conforme la necesite y no todo el archivo.

[straven]

Cyruz, estuve buscando hacer lo que me habías dicho, y vi que la configuración vectorial te la da default, o cómo configuras lo que mencionas?

Por otra parte, ya compraron la memoria de 160mb, coste 600 pesos estaba barata y con eso ya no tuve problemas de impresión.
