Ingeniería y renders

[Marx]

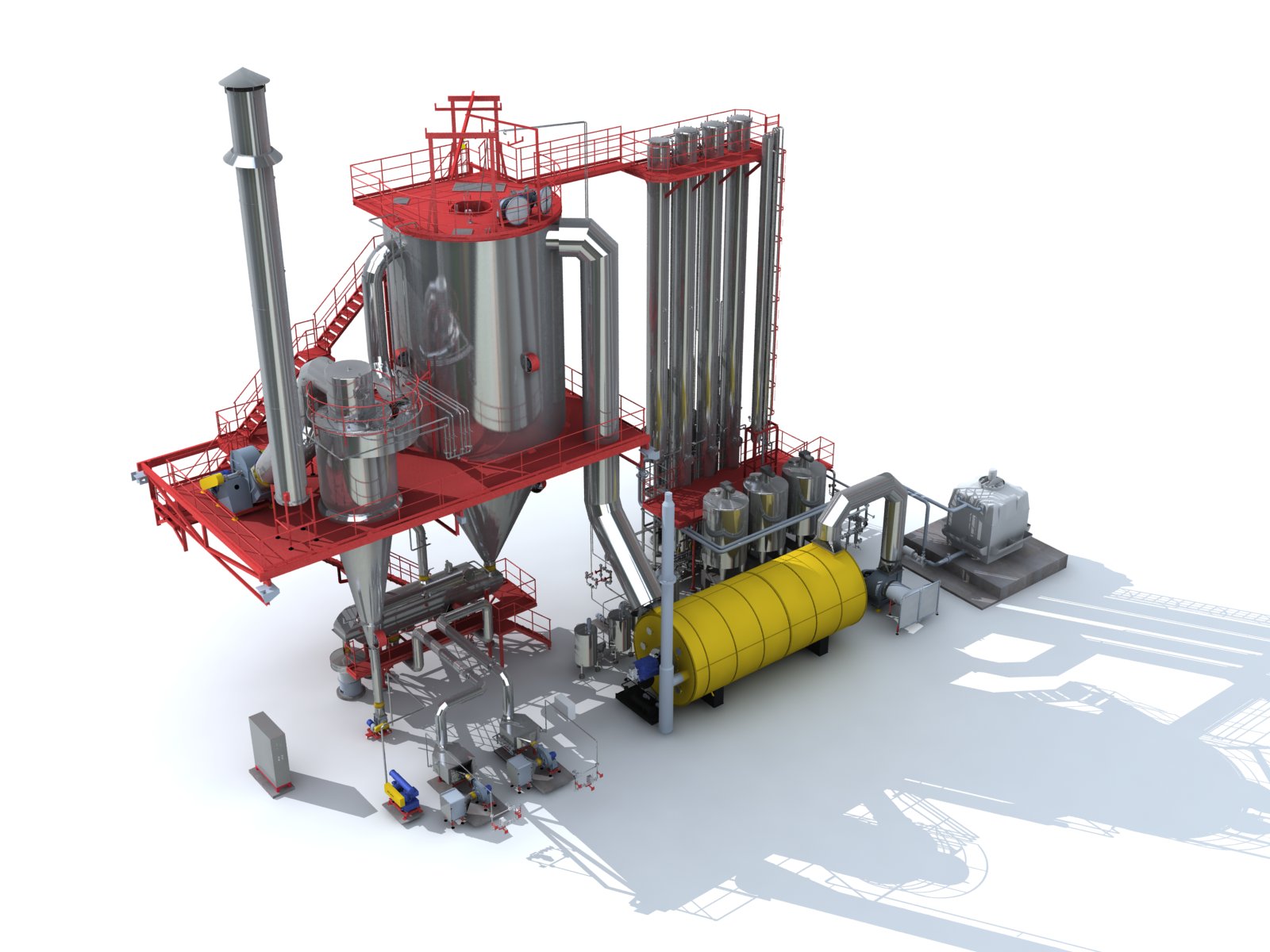

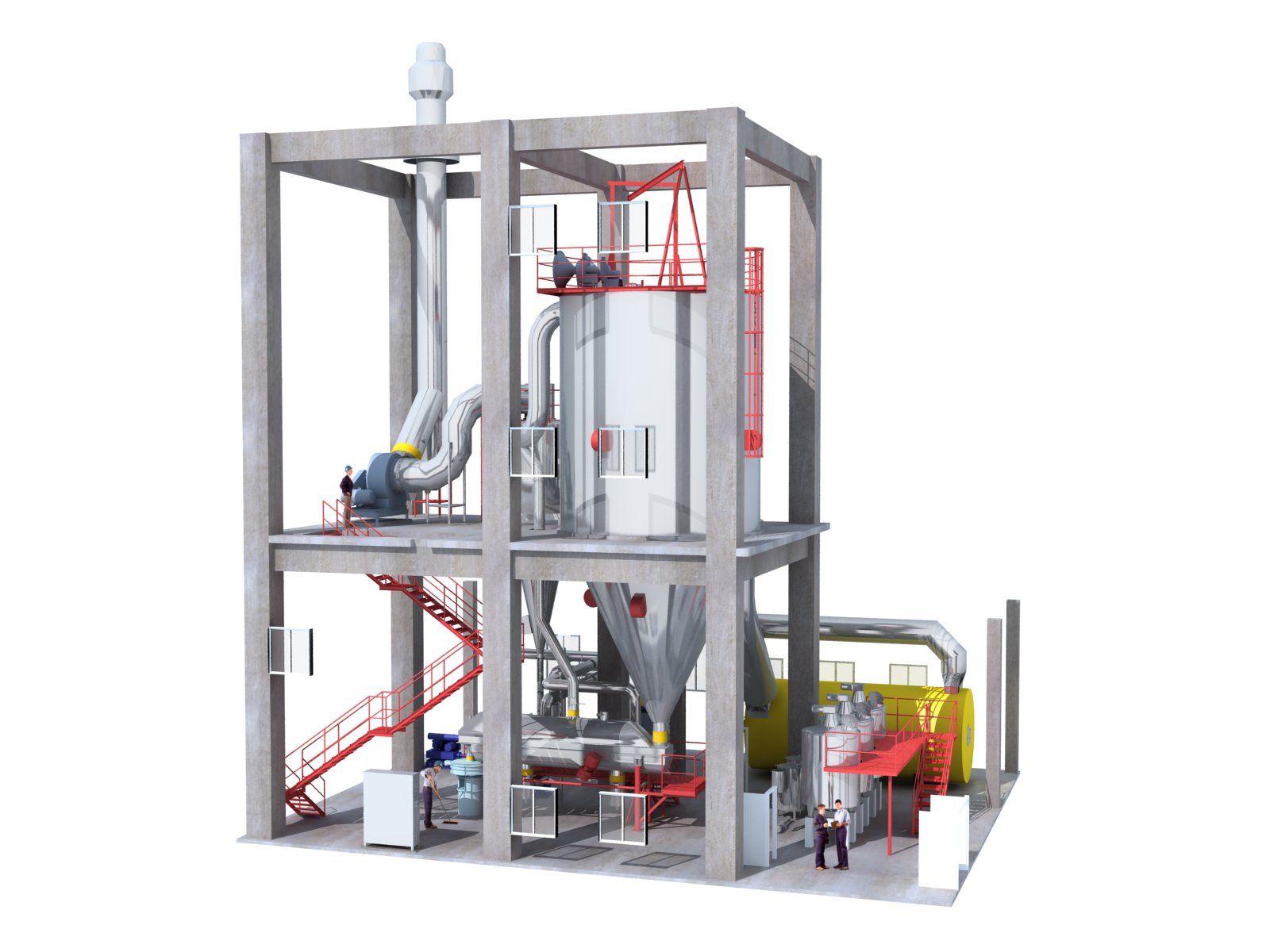

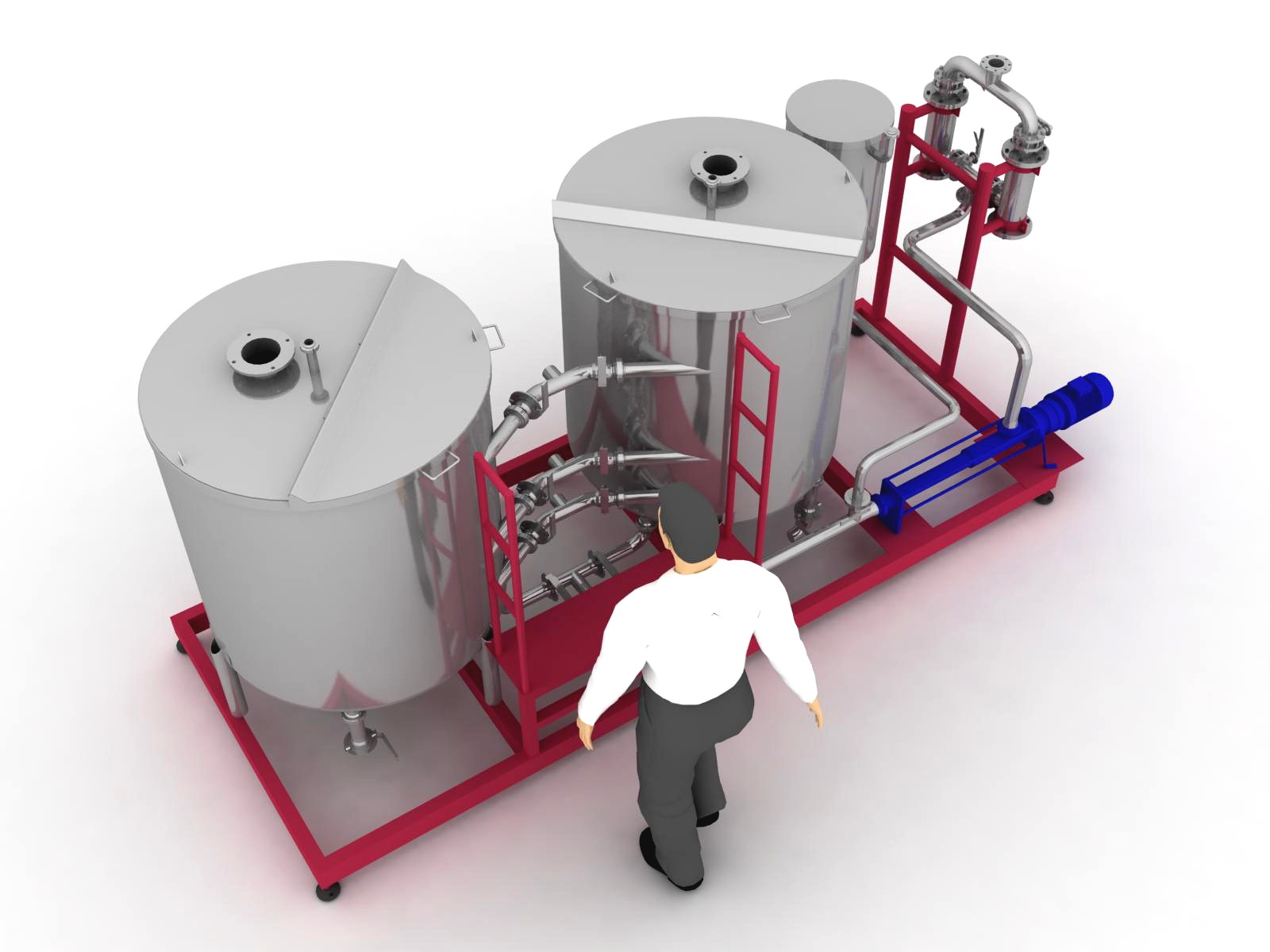

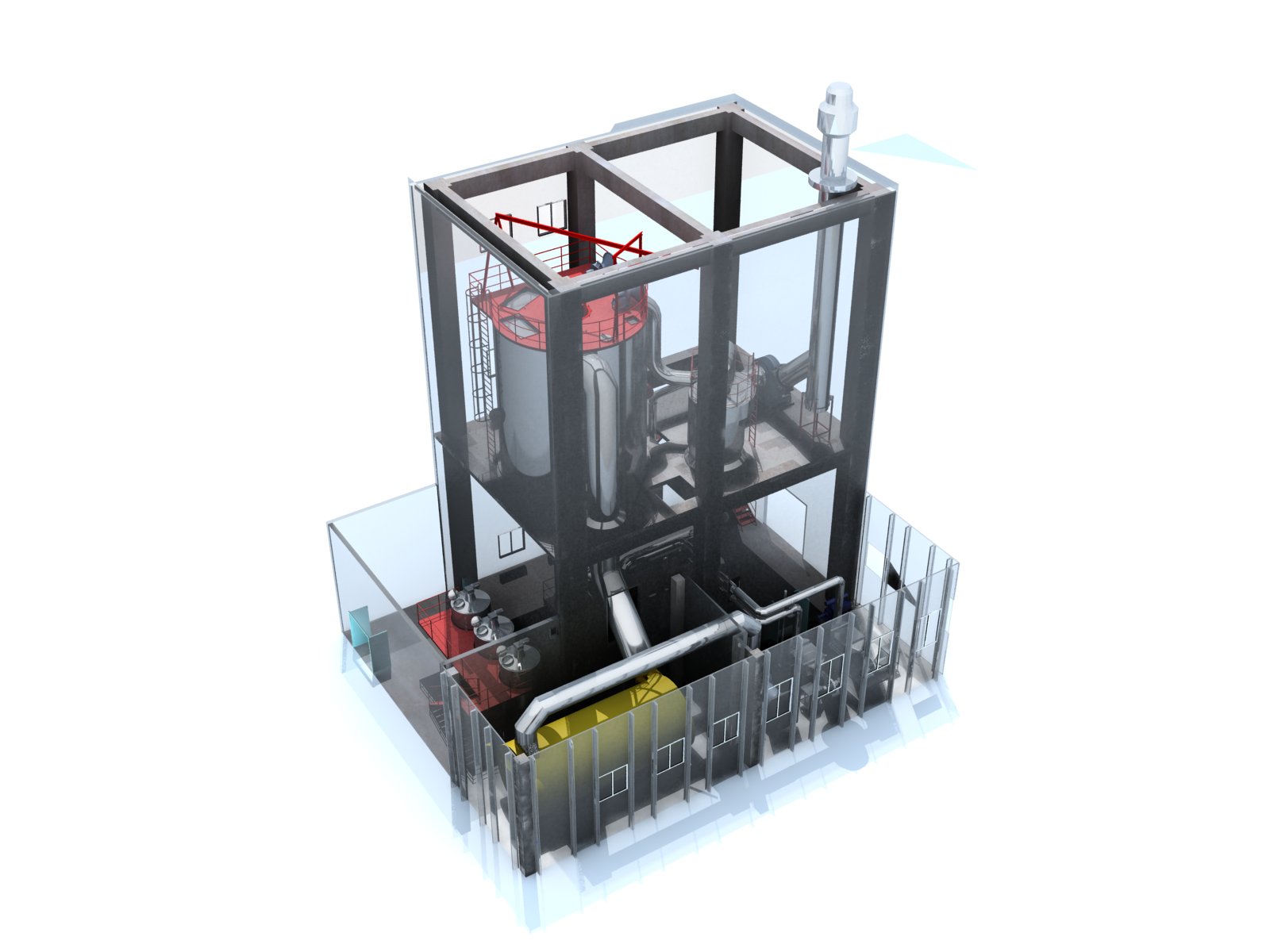

Hi, había hecho un mensaje similar en infografía, pero no sé cómo moverlo aquí, así que, lo vuelvo a hacer. Soy de santa fe, Argentina, y aquí les dejo unos renders que hago en mí trabajo. Soy dibujante profesional de Cad, y hago proyección de equipos y plantas industriales, y para darle presentación ante los ingenieros, saco algunos renders de mis diseños.

Espero les guste y espero su opinión.

[lenaro]

Hi, parece hecho en inventor utilizando las texturas del mismo,

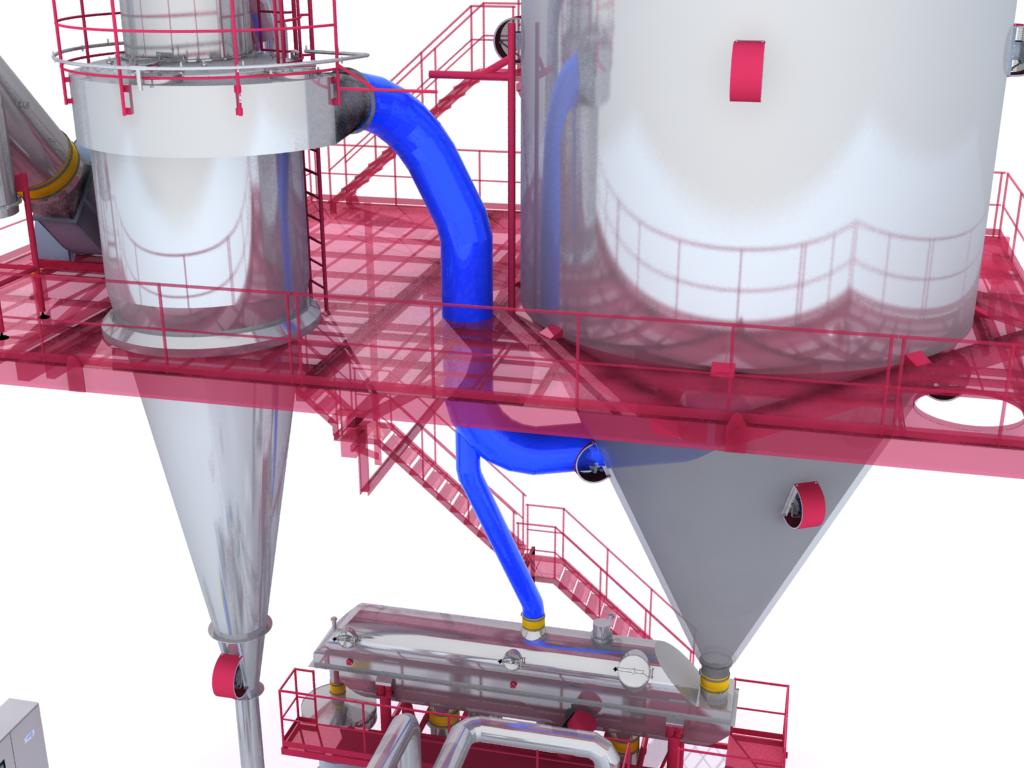

Pdt, la línea de alimentación del ciclon esta interferida con el Silo, y la verdad no entiendo cómo funciona esa línea en el diagrama de flujo.

[dibujante]

Hola, muy bueno, quería preguntarte algo. En qué programa lo modelas y en cuál lo renderizas. Donde trabajo también hacemos 3d industrial e hidráulico, pero en turbocad profesional 12, ahí tu modelas y renderizas. Ojalá me respondas, gracias.

[Marx]

Hola dibujante, gracias por opinar. Te cuento que dibujo todo en CAD (AutoCAD 2006), y luego lo llevo a max para hacerle iluminación, texturizado y optimización de malla antes del renderizado.

Nos vemos.

[jahaziel]

Vaya Marx que buenos renders.

[arditec]

Hola, muy buenos renders, comenta la iluminación y el entorno, un saludo.

[Marx]

Hola, gracias por el elogio. El reflejo está realizado con un HDRI en el entorno, y la iluminación es un direct simulando el sol, sumado a la IG normal de Vray. Saludos.

[Juanpikike]

Marx hay programas que te ayudan mucho más que AutoCAD para hacer diseños de tuberías en 3d y otros diseños industriales, por ejemplo, hablo de Solidworks, Solid Edge, inventor.

[Marx]

Marx hay programas que te ayudan mucho más que AutoCAD para hacer diseños de tuberías en 3d y otros diseños industriales, por ejemplo, hablo de Solidworks, Solid Edge, inventor.

Juanpikike, gracias por tu sugerencia, pero te paso a comentar un par de consideraciones que las notas luego de trabajar mucho tiempo en ingeniería y 3d con respecto a los programas que me mencionas. Una de las más importantes es el tema de las modificaciones, que en la ingeniería, son cosas de todos los días, porque la chapa que utilizamos no está en el mercado, porque resulta que la altura no es suficiente para conectar las válvulas, porque esa posición es inaccesible para el operario, y así muchos etc. La cosa es que en la proyección de equipos y de plantas completas, la mayor cantidad de las veces se está sujeto a consideraciones externas y no tanto de diseño o técnicas (que son siempre fijas). Y ahí es donde el manejo con AutoCAD saca ventaja a la hora de modificar los equipos, porque al no haber esa coordinación técnica que si existe en los demás programas, las modificaciones son muchísimos más rápidas y sencillas. Resalto el tema de la rapidez, que en esta área (y en la arquitectura de todas maneras es así también), es algo fundamental, ya que muchas veces necesitan los planos, así como están, y si no lo puedes lograr te aseguro que toman el papel y lo borronean hasta conseguir lo que quieren construir.

En fin, gracias por el comentario y quería decir eso.

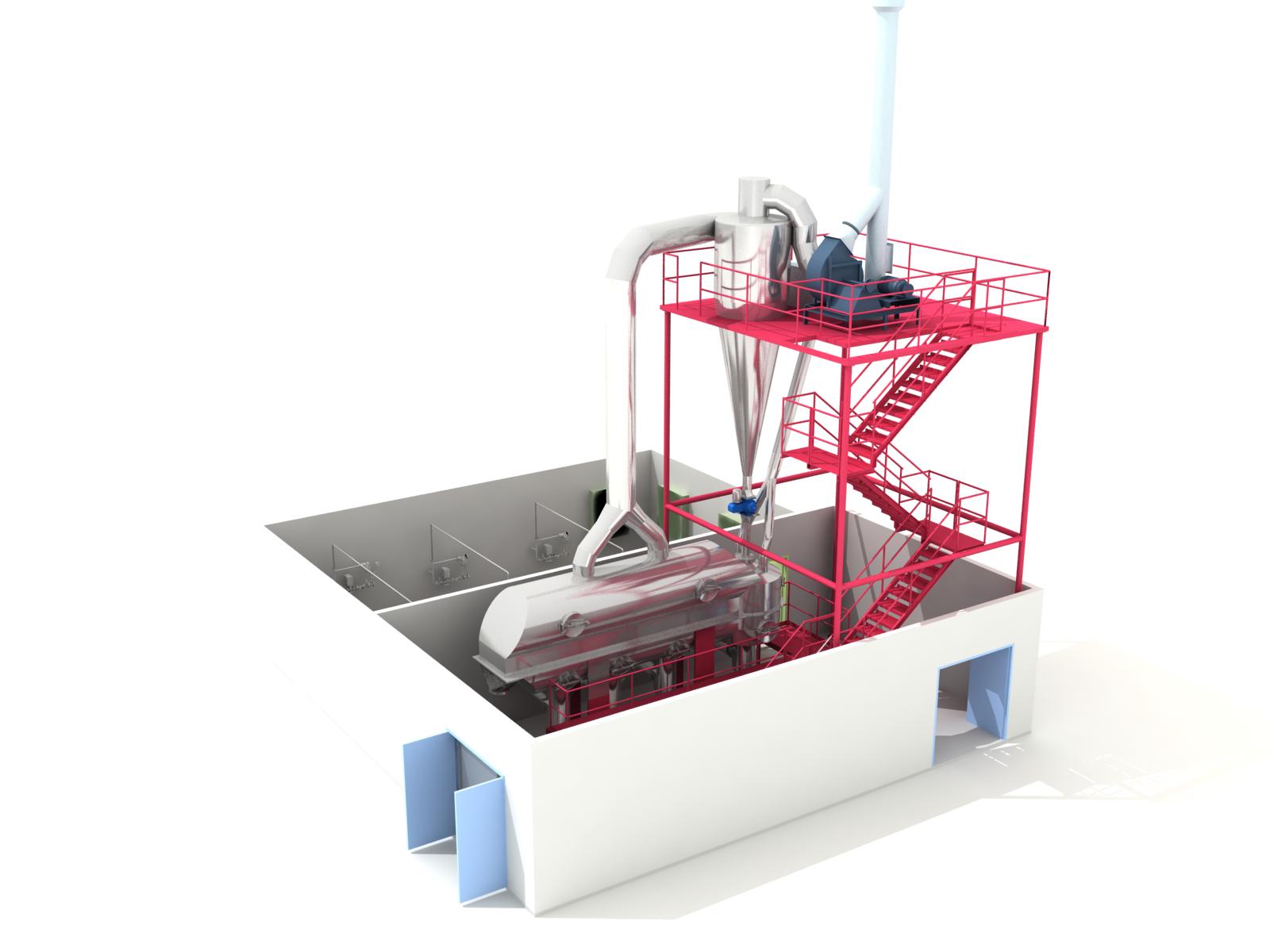

Les dejo un nuevo render que saque en estos días.

[fenix11]

Saludos. Son muy buenos tus renders, felicidades, en lo que llevo visitando y participando en este foro, creo que eres el único que ha puesto renders sobre la industria química.

Postdata: por pura curiosidad, se puede saber que van a separar con esos ciclones, porque por la forma de los ciclones van a separar gases y creo que ha un lado hay columnas de absorción, corrígeme si me equivoco.
