Acuarelas campos de golf y 3d

[jam]

Bien. Este es un hilo del que señor Matson y yo hemos hablado en más de una ocasión. Yo me dedico a la infografía de golf y de zonas verdes. (verdes, de árboles y hierbas, no de otras cosas).

Me encanta la acuarela, aunque todavía no las uso en mí trabajo, todo llega.

Pretendemos que sea un hilo didáctico y entretenido, con todos sus ingredientes oftopiqueros.

Yo aportaré todos mis conocimientos en lo que concierne a campos de golf, modelado de bunkers o grenes, topografía o movimientos de tierra, y Pit, pegara dos o tres pinceladas de pigmentos y demás.

Espero que esto funcione.

[mA!k]

Adelante pareja de titanes, lo seguiré de buena gana, seguro que conseguís algo por lo menos, curioso.

[jam]

Bien, ahora me tengo que ir a comer, como todo el mundo, pero os digo una cosa, sabéis que la hierba de un green se corta a 3 y que un green esta valorado en términos generales en algo, así como 4 millones de pesetas.

[Pit Matson]

Necesitamos un campo de golf.

[adal]

Necesitamos un campo de golf.

¿para hacer las pruebasí, lo siento, no me quedan, os seguiré y ya veremos.

[Gonzalo Golpe]

Adelante, seguiré este hilo con atención. (Lo que no me gusta de estos campos es, bueno, ya se sabe, la cantidad de agua despilfarrada, el impacto, etc).

[fidelmg]

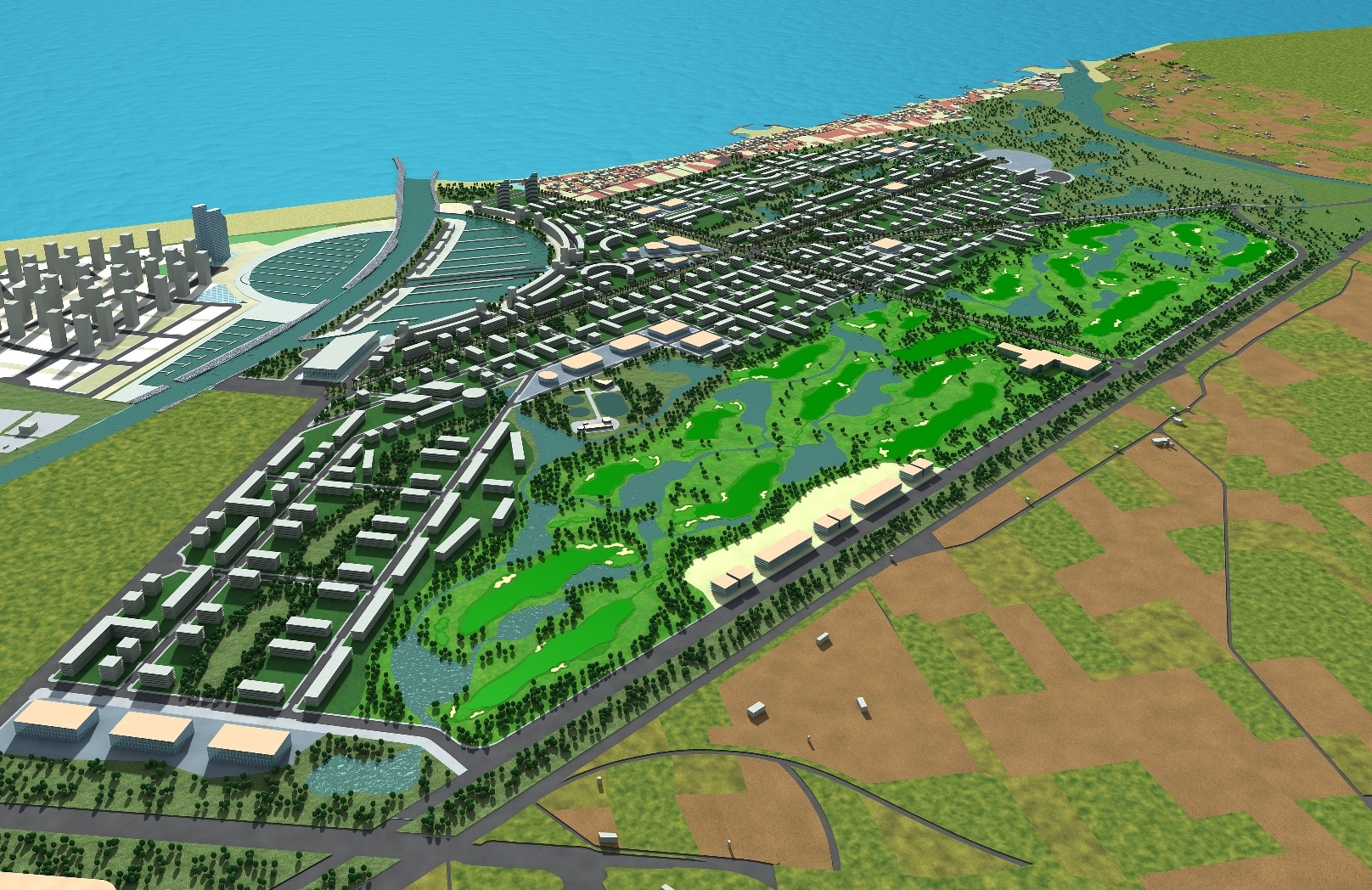

Hola pareja. Me interesa un montón este hilo, ya que pedís un campo de golf yo puedo aportar el campo de golf que va en un megapai de la provincia de Valencia.

Si os interesa me lo decís y pongo los planos a disposición de esta actividad.

El campo no está hecho aun, los planos que puedo adjuntar son muy básicos, pero pueden servir perfectamente.

Publico una imagen. Saludos.

-- IMÁGENES ADJUNTAS --

[Molok]

Seguiré este hilo con atención. Saludos.

[jam]

Es agua de mar lo que hay entre las calles o son lagos de agua dulce?

[jam]

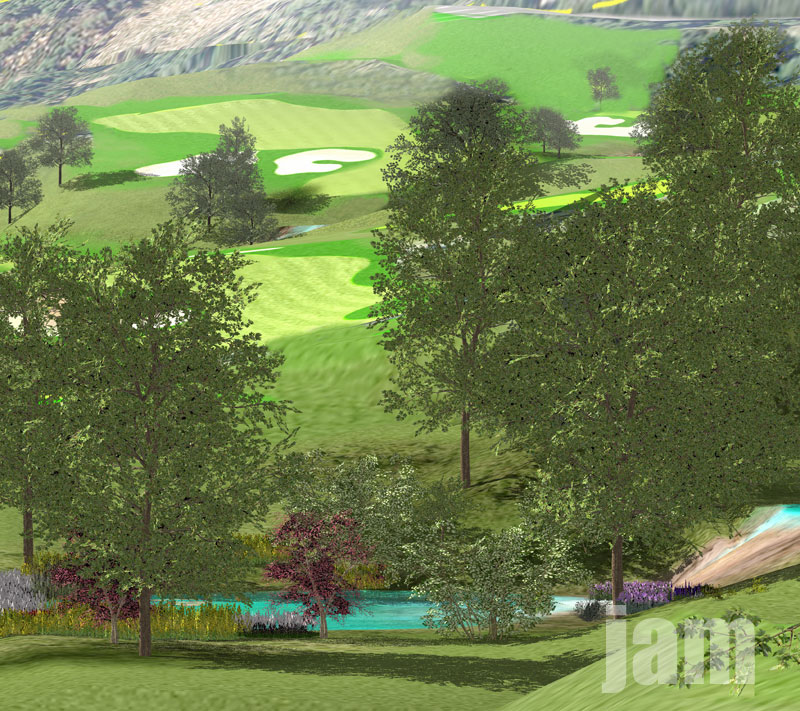

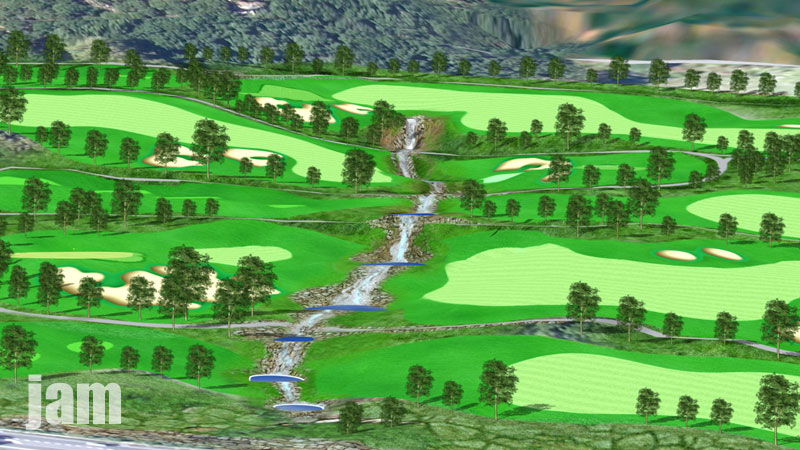

Boceto de una zona de un campo de golf de futura construcción en Cádiz. Son fotogramas de una animación, por lo que no son hiperrealistas, pero para mostrar una idea valen. Aunque como dije al principio, mi idea es hacerlo con acuarelas.

-- IMÁGENES ADJUNTAS --

[boba_bu]

Hola pareja. Me interesa un montón este hilo, ya que pedís un campo de golf yo puedo aportar el campo de golf que va en un megapai de la provincia de Valencia.

Si os interesa me lo decís y pongo los planos a disposición de esta actividad.

El campo no está hecho aun, los planos que puedo adjuntar son muy básicos, pero pueden servir perfectamente.

Publico una imagen. Saludos.

Mierda, eso no será cullera ¿verdad? Eso parece la desenbocadura del júcar, la playa del marenyet, la de al lado con la cosa esa de rocas con el agua estancada en medio, el estany.

Dime que no lo es por favor.

[jam]

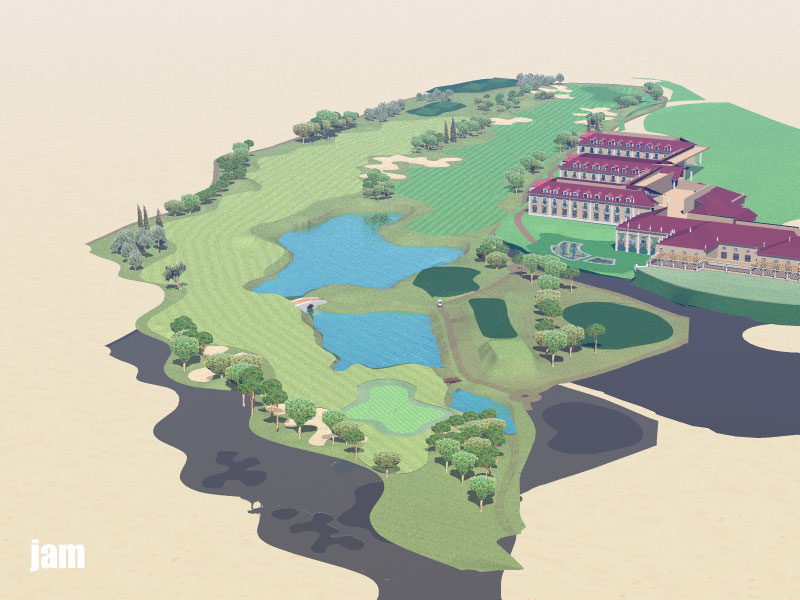

Probando distintas texturas al lejos.

-- IMÁGENES ADJUNTAS --

[adal]

Boceto de una zona de un campo de golf de futura construcción en Cádiz.

¿no será ese, el campo que se intenta construir en arcos de la frontera?
Saludos.

[jam]

¿No será ese, el campo que se intenta construir en arcos de la frontera? Saludos.

No, en Algeciras.

[adal]

Gracias Jam, por la información. Es que soy de allí, pero vivo aquí.

[fidelmg]

Boba : lo es. El agua es medio de mar medio dulce. Saludos.

[adal]

Para empezar con los campos de golf. ¿Empezáis por la situación, marcando en fotografías?

[jam]

Para empezar con los campos de golf,
¿Empezáis por la situación, marcando en fotografías?

Trabajo siempre con los planos topográficos para levantar el terreno en 3d y después le aplico una ortofotografía como textura a toda la pieza, así tengo fondo para las zonas que quiero detallar.

Un campo de golf tiene un mínimo de 50 hectareas, pero llegan hasta las 70 más la zona residencial (si la tiene), una burrada, no se puede dar demasiado detalle.

[boba_bu]

Boba : lo es.

Vaya, creo que me voy a poner a llorar, va en serio, ojalá ocurra algo y no lo hagan. Estoy triste.

[Mars Attacks]

Ahora con la Wii, quizá se pueda hacer un simulador de golf para pijos y no haga falta deforestar para construir campos. Se deforestará para construir recreativos.

Deberían construir campos de golf flotantes con césped artificial, donde no harían daño y además tendrían el handicap añadido de las olas. Bueno, lo mismo acababan jodiendo el suelo marino. La cuestión es vaya cosas, meter cosas en hoyos, agarrar palos.

[jam]

Algo así me gustaría conseguir. Este dibujo es de un arquitecto y se corresponde con uno de los campos que he subido antes.

[Pit Matson]

Trabajo siempre con los planos topográficos para levantar el terreno en 3d y después le aplico una ortofotografía como textura a toda la pieza, así tengo fondo para las zonas que quiero detallar.

Pues para empezar necesitamos que subas el topográfico y la ortofoto de uno que puedas subir, y que no te comprometa.

Y webs de fotografías donde haya árboles en vista cenital para usarlos de guía.

Yo hago cosas como éstas, a veces, pero vamos a ver si aprendemos.
(Ahí hay un par de hoyos, ¿se ven?

-- IMÁGENES ADJUNTAS --

[jam]

A ver si esta noche busco algo por ahí que nos pueda servir. Una especie de kit de aprendizaje. Supongo que podremos usar algún topográfico parcial de algún proyecto. O de alguno que ya está construido.

[Pit Matson]

Venga. Pero para que esto tenga sentido deberían participar algunos buenos ilustradores y matte-painting del foro, los Gonzalo golpe, Ballo, boba-bu, pepperoni, rr65, Abraldes, Cserbuj,A78.

Porque si no, esto no va a ningún lado.

[GreenPix]

Si podéis subir el plano de una calle (se dice así?) yo intentaría hacer un experimento que llevo muy retrasado por no haber encontrado el material (los planos) necesario. Si el resultado es suficientemente bueno me comprometro a hacer un minitutorial para que lo podáis reproducir.

También voy a rebuscar por ahí algunos trucos para reciclar renders y que parezcan acuarelas (se lo debo a Pit desde la quedada afotadora, pero estos días de 24 HS no dan más de si). Había algunos procesos bastante automatizables que prodrian llegar a utilizarse en video.

Muy buena idea este hilo Jam, gracias por ponerlo en marcha.

[fidelmg]

Yo puedo subir un plano completo en planta de un campo que aún no se ha construido y que posiblemente cambie totalmente la topología de dicho campo.

Por lo que no hay nada malo en subirlo. Saludos.

[boba_bu]

Venga. Pero para que esto tenga sentido deberían participar algunos buenos ilustradores y matte-painting del foro, los Gonzalo golpe, Ballo, boba-bu, pepperoni, rr65, Abraldes, Cserbuj.

Porque si no, esto no va a ningún lado.

Un honor ser mentado en ese contexto, pero Pit, he visto un posible futuro de una de las tierras que más amo, uno de los panoramas que más quiero, el de cullera. Y es que encima muchas veces no puedes pisar esos terrenos que en un futuro serán campos de golf y urbanizaciones, pero es que, todo ese paisaje se divisa desde mi tan querida montaña de cullera.

Mañana publicaré una fotografía en la que se ve ese paisaje, y señalaré lo que va a ser mancillado.
(Lo curioso es que está tarde estabamso mi hermano y yo comentando la putada del asunto, a la vez que decíamos ilusionados eso va a quedar muy fotogénico.) que paradoja.

[jam]

Muy buena idea este hilo Jam, gracias por ponerlo en marcha.

La idea es del incansable Pit, yo sólo he encendido la mecha.

[jam]

Subo un sencillo esquema de las partes de un hoyo o calle de un campo de golf. En cada parte la hierba se corta a una medida diferente. En el green la hierba que se usa es diferente y de ahí salen los diferentes tonalidades de verdes.

Por cierto, al color de un campo de golf le afecta mucho la luz amarillenta del sol. Si observas un hoyo a distintas horas del día comprobaras como cambian drásticamente los colores.

Así que, si vais a sacer fotografías para hacer texturas tenedlo en cuenta. No se os ocurra ir a las dos de la tarde con la luz cenital del sol.

-- IMÁGENES ADJUNTAS --

[jam]

La primera fotografía está echa por la mañana temprano y la segunda por la tarde a última hora, más efectista, pero con demasiada saturación de color.

-- IMÁGENES ADJUNTAS --

[jam]

Detalle importante es el borde de un bunker y la forma, así como la textura del material empleado para rellenarlos. Esto es marmolina. Una de las normas de un campo de golf es que, si pisas el bunker, después pases el rastrillo para dejarlo como estaba.

-- IMÁGENES ADJUNTAS --

[Molok]

Vaya, si hasta al final me entraran ganas de jugar al golf y todo. Y eso que no tengo handicap, creo que este fin de semana iré al minigolf de la vaguada que ahí no te lo piden.

[Pit Matson]

¿No ibas a preparar un topográfico y una fotografía?

[jam]

¿No ibas a preparar un topográfico y una fotografía?

Estoy en ello, pero dudo que hasta mañana pueda hacerlo, me faltan horas al día, así que, voy dejando pequeñas notas que nos pueden venir muy bien después como referencia.

[jam]

Detalle de un borde de lago con piedras a pie de gren, a la derecha, acabado en madera. Este campo es valderrama. El único campo de golf de toda le Europa continental donde se ha celebrado la Ryder cup en el 97. Es toda una referencia porque es de los más cuidados y estrictos de Europa.

-- IMÁGENES ADJUNTAS --

[Pit Matson]

Estupendo.

[Pit Matson]

Vaya, los campos de golf, que bonitos. Esto que subo es una pesadilla que, en ocasiones, vuelve a aparecérseme. 3 campos de golf juntos con sus centros sociales, un centro comercial y no sé qué más, y decenas de urbanizaciones, con miles, miles de chalecitos y miles, miles de arbolítos.

Fue hecho para plotear en un panel, y ser estudiado por especuladores y mafiosos, en Italia.

Lo hice (creo recordar, aunque mi cerebro elimina los recuerdos traumáticos) en dos o tres jornadas con los Nozzles del Painter, y sólo de acordarme se me está empezando a inflamar un testículo.

-- IMÁGENES ADJUNTAS --

[elGordo]

Por Tutatis, que salvajada. Muy interesante el hilo, mucho. Al respecto del método que comenta Jam, que recurso utilizas(utilizáis) para conseguir ortofotos de definición suficiente para texturizar? Un saludo.

[jam]

Por dios, Pit. pure especulación.

[jam]

Por Tutatis, que salvajada. Muy interesante el hilo, mucho. Al respecto del método que comenta Jam, que recurso utilizas(utilizáis) para conseguir ortofotos de definición suficiente para texturizar? Un saludo.

Yo las ortofotos las saco del Google Earth, porque sólo las uso como referencia o para los fondos, o de aquí. http://SIGPAC, mapa.es/fega/visor/.

[elGordo]

Vaya, graias Jam, es de dónde las saco yo también, pero pensé que, por ser para renders y se necesita mayor resolución, había otras fuentas, así que, lo que hacéis es colocar estas de plantilla y montarlas a pinrel ¿no?

[jam]

Bueno, si es muy necesario se contrata un vuelo y se hacen las fotografías. Normalmente puedes conseguir una resolución incríble con el Google, pero tienes que tener un gran monitor con mucha resolución e ir pegando pantallazos con el correspondiente curro en Adobe Photoshop, claro.

Me dan unos planos con curvas de nivel de 50 centímetros y es en lo que me centro.

Por cierto, en el fairway el corte de la hierba va siguiendo la trayectoria de la calle, tiene la misma forma. Importante a la hora de aplicar texturas. Las franjas de dos tonalidades tienen un ancho de 2 m, más o menos dependiendo de la máquina con la que corten y se corresponden con el sentido del corte, uno del te al green y otro del green al te.

-- IMÁGENES ADJUNTAS --

[jam]

Este es un estado inicial del modelado, las texturas son básicas todavía. Lo que más me fastidian son los caminitos.

-- IMÁGENES ADJUNTAS --

[jam]

Los extraños bunkers del san rok club. Birguerías de los arquitectos. Si el tema os aburre me lo decís. Por cierto, que yo no juego al golf, lo he intentado un par de veces, pero después de hacer varios agujeros en el te y me miraran con mala cara, dejé de intentarlo.

La fotografía de la derecha es el acabado más común en los campos de golf.

-- IMÁGENES ADJUNTAS --

[jam]

Un detalle que me hace mucha gracia de los campos de golf, nunca pensé en la utilidad de esto, pero, por lo visto ya hay más de uno que ha terminado con el buggy en el agua.

Quede constancia gráfica.

A la derecha, un detalle de los tipos de hierba en el gren, el ante-gren (una franja que rodea al green de más o menos un metro de ancho) y el rought.

-- IMÁGENES ADJUNTAS --

[jam]

Otro paso del proceso. Bueno, que alguien haga un offtopic, para una vez que me pongo serio.

-- IMÁGENES ADJUNTAS --

[jam]

Bueno, voy a seguir en mí línea porque veo que si me pongo serio la cosa no funciona. Os voy a contar un cuento, mi cuento.

En el año 94 me compré mi primer Apple. Un flamante 7200 CD. Se llamaba 500.000 pesetas, sistema operativo Apple, una maravilla (cuatro años después Bill Gates inventó la multimedia y salió el Windows 98, una burda copia). Empecé a tontear con el infini-3d, de la misma casa de Poser, Bryce, Painter, morphium, Carrara, Canoma etc. (después se han ido vendiendo y revendiendo, una lastima) no me acuerdo cómo se llamaba entonces esta empresa.

Así que, teniendo muy poca idea de 3d, tampoco había mucha técnica por entonces. (no sé si Pixar ya había hecho su primera película) me llegó un cliente y me dijo; - Quiero que me hagas un campo de golf en 3d, el cliente siempre tiene la razón, y yo le dije: por supuesto.

Primer paso: buscar en internet campos de golf en 3d, no encontré ni uno, segundo paso: ir a un campo de golf y verlo (nunca había estado en un campo de golf)
Tercer paso: dar un presupuesto muy elevado para que el cliente lo rechazara.

Pues bien, mi presupuesto : 3 millones de pesetas, y dice el cliente, como éstas. (la virgen).

Vaya, desde entonces estoy vinculado con el golf y su, m.

[fidelmg]

Como haces los caminitos ¿Saludos.

[jam]

Ahí has metido el dedo en la llaga, hay varias formas de hacerlo, pero al final siempre término haciéndolo a lo bestia, trazo una Spline sobre la superficie, la suavizo. Creo una paralela de 2preguntay creo el suelo del camino plano, después hago una copia de la pieza y la extruyo. Le pego un corte al terreno y empiezo a coser puntos del terreno al camino.

[Pit Matson]

No te enrolles y sube el materiel para empezar.
