Anfiteatro como hacer escalera

[patagon_net]

Estoy haciendo un anfiteatro y empecé haciendo la primera escalinata donde se sentarian todos de la primera fila en forma de círculo, hice una matriz para que me tome siempre el mismo centro y me haga los otros 50 escalones, pero me hace una falla, no sé cómo hacer con la escala porque cada círculo es más grande que el anterior (eso está bien) pero los escalones donde se sientan los espectadores cada vez son más anchos, se entiende?

[Chaman]

Yo te he entendido a medias. Pero si quieres hacer las escalinatas de un anfiteatro yo haría: dibujaría el perfil del anfiteatro con una curva y después revolucionaría la misma para generar la Maya del anfiteatro. A partir de esa base, iría trabajando.

[MGue]

Cada vez que añades círculos el espacio es mayor, por lo que no tienes que ensanchar las escaleras, sino añadir más. En el círculo más pequeño habrá menos escaleras, en el segundo habrá más, en el tercero más, etc. Creo que es eso a lo que te refieres. Saludos. Mgue.

[Pit Matson]

No os entiendo a ninguno de los tres, algo falla en la explicación. Hace unos meses concursamos para un auditorio e hicimos los paneles a toda pastilla en tres o cuatro días. Aquello fue un infierno, el arquitecto dibujaba a mano y una proyectista hacía planos como churros y yo me linkaba a ellos y venga para arriba y para abajo en tiempo real según soplaba la inspiración del gran jefe, criminal. Pero entre la nebulosa creo recordar que no era así.

El centro de los arcos (arcos, no círculos) se iba desplazando a medida que las plataformas de asientos se alejaban del escenario.

Creo recordar (insisto, no estoy seguro, porque no quiero ni acordarme de aquello) que de la misma forma se creaban, en una misma fila, o nivel, como quieras llamarlo, varios arcos, ya que el hecho de que haya pasillos con escaleras que separan los grupos de gradas (pasillos para que los espectadores suban a los asientos), hace que, a su vez, los arcos que las generan vuelven a tener centros diferentes. Es decir, había no sólo centros diferentes atendiendo a la lejanía del escenario, sino que además entre los que se encuantran a la misma distancia vuelven a haber centros diferentes según ese tramo de fila esté centrado, o sea un lateral. Luego, claro está, la altura de la grada es una, y en el pasillo, hay dos escalones por cada escalón de grada.

Supongo que me habré explicado fatal, es tarde y estoy estudiando y hacía un descanso, cansado, y espeso.

Te pongo un enlace donde puedes ver la estructura del anfiteatro que hice y si mañana estoy más fresco y puedo aclararte algo, a fin de cuentas, debería acordarme de algo.

Echale un vistazo a las secciones, ahí se algo de la estructura de las gradas, y si tienes alguna duda publica.
www.rpuigaparicio.com/pr_audsanpedro_a-01.htm.

[Pit Matson]

A ver intento acordarme, la forma de que al alejarse del escenario la anchura de las gradas se mantuviese constante era desplazando los centros de los arcos, de eso, aunque estoy espeso, si me acuerdo, de un sólo centro nada, mejor lo dejo, estoy espeso.

[Biofix]

El problema es lo que intenta explicar mgue, aunque yo no lo expresaría así, ya que, cada círculo es un escalón (no tiene más escaleras), imagínatelo así:
La escalinata esta construida con bloques de piedra, cuyas medidas (largo, ancho y alto) son siempre las mismas en todos los escalones, pongamos que para el primer escalón (el primer círculo) necesitas 40 bloques de piedra. El segundo escalón es un círculo con un radio mayor, por lo que necesitarás más bloques para cerrarlo. Y así sucesivamente (con cada escalón usaras más bloques), lo que estabas intentando tú al escalar con la herramienta array, es aumentar las dimensiones de los bloques en cada escalón, con lo que al final tienes el mismo número de bloques en cada escalón, pero cada vez te saldrán más anchos.

Espero que entiendas todo este, y comprendas que hacerlo con array no es lo más adecuando en este caso. Yo haría lo que te recomendó Chamanman, creas con una Spline la sección de toda la escalera, y luego lo revolucionas, con el modificador lathe, o bien con Loft (con un círculo como Path).

Venga un saludo. Un saludo amigos.

Edito: anda, no te había visto ramiropuig. El problema es que se trata de círculos concéntricos, por lo que no se puede desplazar el centro (si no ya no serían concéntricos). Yo sigo pensando que para que complicarse con esto, si con una sección revolucionada se arregla en un momentito.

[Pit Matson]

No Biofix, creo que no es así. Se trata del tema de la visibilidad, pero yo no soy arquitecto, más bien soy un damnificado, porque trabajo con ellos. La cuestión es que no se construyen así las gradas, mediante círculos concéntricos, es un tema de arcos. Un arquitecto lo explicaría mejor que yo, y luego piensa que los pasillos por dónde suben los espectadores parten esos arcos, que para guiar la vista de los espectadores hacia es escenario, vuelven a tener un centro diferente.

Aunque no lo creas, una grada de un auditorio no se puede hacer con un lathe ni usando un círculo como Path, eso no es constructivo. Unas gradas de un auditorio se construyen con muchos arcos de diferentes centros.

Doy fe, yo tuve que modelar uno en tres días entero.

[carlosall]

Como dice Biofix, el perfil de la grada, un Path y hacer un Loft, que más que eso. De ahí podrías convertir a Edit Poly para refinar algunos detalles.

Por ahí hay un libro de arquitectura, el Neufert (la biblia del arquitecto), que aparecen todos los tipos de formas de anfitaetros resueltos, o al menos, los más comunes, con medidas y todo. Saludos.

[Pit Matson]

Sin problema. Yo estoy a punto de dejar este oficio. Edito: quiero decir, que yo estoy a favor de que cada uno haga loa auditorios como quiera. Yo hice ese y no eran círculos concéntricos.

[Biofix]

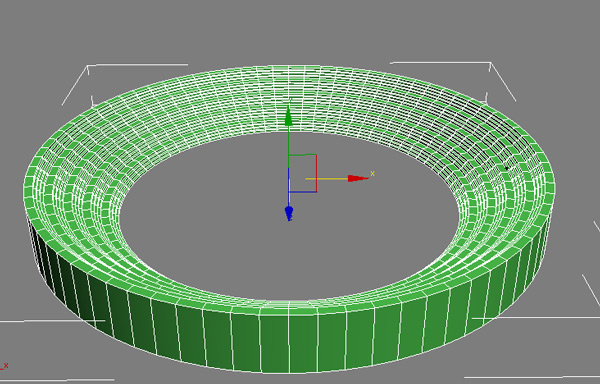

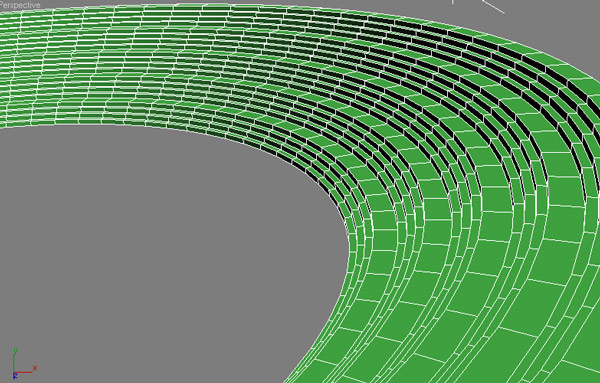

Mira, yo me refiero a lo que ves en las imágenes. Está hecho con prisas y los escalones son muy altos, pero es para que te hagas una idea de lo que quiero decir, porque igual estamos hablando de cosas distintas. Vaya, el escalón gordo que hay cada cuatro niveles, es un amago de descansillo.

Edito: se me olvidaba, está hecho aplicando el modificador lathe a esa sección, y modificando el eje para que no quede totalmente cerrado (a estas horas ya no sé explicarme).

-- IMÁGENES ADJUNTAS --

[Chaman]

(Lo que ha hecho Biofix es exactamente a lo que me refería yo. No sé si valdrá o si es solución - Por aquello que comenta ramiropuig.

[Pit Matson]

Yo tampoco me explico ya demasiado bien, la cuestión es que técnicas hay muchas. Pero al ser arcos, y con diferentes centros, lo que yo hice es el forjado (que tiene tela). Y luego muchos Loft atendiendo a los arcos que les correspondían. Y fueron unos cuantos.

[Biofix]

Lo de los arcos sigo sin pillarlo, si te refieres a que la estructura esta contruída en porciones (como cachos de pizza) que no son concéntricos, creo que aun así puedes aplicar lathe a cada porción por separado, poniendo en vez de 360 grados los grados que abarque cada una.

Por supuesto que los modelos que aparecen en el enlace que pusiste, no se pueden hacer por revolución (por lo menos, no enteros). Pero yo creo que lo que patagon_net necesitaba era cómo hacer la escalinata exterior de un anfiteatro circular (tipo el anfiteatro Flavio, alias el coliseo), y eso se puede hacer perfectamente por revolución. Si luego necesitas pulir la malla con detalles, simplemente lo pasas a Editable Poly, y ya tienes una buena base de la que partir.

Así que esperemos a que patagon_net nos diga algo. Saludos. Un saludo amigos.

[Pit Matson]

Oppss. Biofix, es que auditorio y anfiteatro, mentalmente y a esas horas de la noche (por ayer) podían habernos confundido. Si es un anfiteatro circular, pues claro: lathe.

Pero creí entender un auditorio actual, moderno.

Si el amigo patagon nos dice algo más concreto hoy claro que podemos aclarárselo, de hecho, ya hoy, después de un café, lo que sea. Ayer a aquellas horas yo ya tenía las neuronas bajo mínimos. Hoy os puedo explicar has lo de los arcos (que siguen sin ser concéntricos en los auditorios modernos).

No lo son porque los arquitectos tienden a hacer formas creativas y esos espacios hacen que las gradas tengan orientaciones diferentes para que la visibilidad del espectador se mantenga. Además, el hecho de que se creen pasillos para que los espectadores accedan a las butacas, vuelve a complicar las cosas.

Si hoy tengo un rato puedo ver si conservo algún plano y os lo explico mejor, si os hace falta, yo no tengo muchas ganas de revivir aquel mogollón.

[patagon_net]

Que quilombo, perdonen por ahí no me exprese bien, trato de explicarles un poco mejor, el primer círculo del anfiteatro donde se sentarian los de la primera fila está en la parte inferior del anfiteatro, se entiende? Es como un anillo con un determinado ancho, si tengo que hacer 50 de esos anillos para simular todo el anfiteatro, uso un matriz ¿no? Ok, vamos bien, pero lo que yo quiero es cada anillo más grande y que todos estén con el mismo centro x y, pero no nmodificar el ancho de cada anillo, se entendió? Una más, gracias a todos por romperse la cabeza, Guillermo.

[Biofix]

Pues si es así, olvida el array y hazlo con la sección y lathe. Si no quieres poner descansillos la sección la creas con 50 escalones seguidos y ya está.
