Dibujo de curvas en AutoCAD

[Zorb]

Conoce alguien algún plugin para AutoCAD que me permita dibujar curvas, sobre todo cónicas. Gracias de antemano.

[feenek]

¿Cómo curvas cónicasi el AutoCAD hace curvas, pero cónicas? Explica.

[Cesar Saez]

Si quieres hacer curvas especiales (fuera de arcos y elipses) usa el comando Spline. Saludos.

[Zorb]

Las curvas cónicas son elipse, hiperbola y parábola. Sé que hay algún plugin, pero no sé cómo se llama ni donde encontrarlo.

[Cesar Saez]

Pero determina 3 puntos (como mínimo) de la ecuación y unelos con la Spline. Si tienes la formula de la parábola e hiperbola es fácil hacerla con la Spline, para la elipse sólo debes saber cuánto mide el eje mayor y menor para hacerlo. (por eso te había dicho la Spline en la respuesta anterior). Saludos.

[Carpanta]

Para dibujar cónicas, spline, o cualquier tipo de curva (2d o 3d) se que hay un programa llamado macros5 cadcam que te permite crear macros para conseguir eso. Además, de que es compatible con AutoCAD a través de dxf,IGES, ISO, etc. Yo lo tengo (cuando lo sacaron hace unos años) pero mi versión es todavía en d. O. S y es la leche, pero he leído que han sacado una versión Windows (all) online. Pero ahora mismo ando buscando por interner de dónde bajarla. Saludos.

[Mitsouko]

Igual meto la pata hasta el fondo, pero creo que es tal que así: Hace tiempo que no busco nada para poder representar gráficas cónicas en AutoCAD, pero la experiencia que he tenido es que es imposible obtener una curva cónica perfecta que te permita, por ejemplo, trazar la gráfica de momentos de una viga.

Esto es por una razón muy simple, el algoritmo que usan estos programas para trazar curvas complejas es cúbico, o peor aún, interpolación de curvas cúbicas, las famosas curvas Bézier. Es más, si la generas con otro programa y las importas en AutoCAD humilde la curva en una polilínea (en el mejor de los casos) formada por líneas de tamaño variable en función de las especificaciones del programa nativo y las del propio AutoCAD. Si eso te es suficiente puedes probar, pero prepárate a mover polilíneas con un peso desproporcionado que en muchos casos las hace inviables. Quizá debas seguir metiendo datos en un programa de cálculo.

A propósito. Tampoco es posible trazar superficies cuadricas, evidentemente.

Venga, si meto la pata ya sabéis donde reclamar.

[Zorb]

Visto que era casi imposible encontrar un plugin, me estoy haciendo yo uno. Si consigo algo decente ya os diré.

[Mitsouko]

Tampoco te lo curres mucho, un regalito, rutina básica de interpolación de Splines en Lisp:
(defun c:pa (). (Command _modemacro. All one eli.
(Command _pline pause pause pause).
(Setvar splinesegs 30).
(Setvar splinetype 5).
(Setque pol1 (entlast)).
(Command _pedit pol1 _s).
(Setque entg (entlast))).

Posdata: esta pensada para el 2000.

[barro]

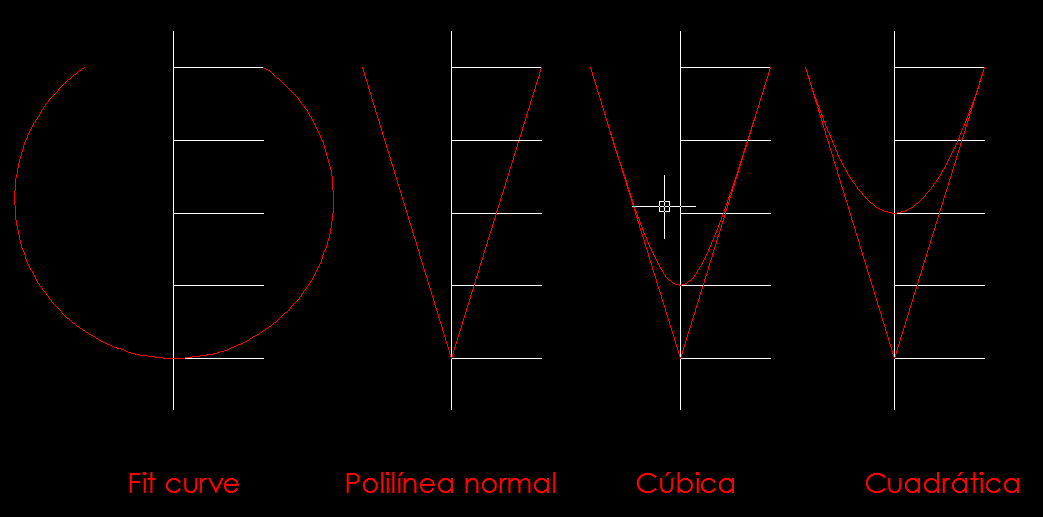

AutoCad tiene un objeto elipse que aparece en la barra de dibujo. Para las cónicas y cuadráticas sólo tienes que dibujar una polilínea (no una Spline), le das editar polilínea y le das a fit, después en las propiedades de la polilínea puedes elegir entre fit curve, cubic, quadratic o ninguna de esas.
