.Ik_fk.

Esto son solo unos apuntes de todo lo que ido sacando de información sobre el tema. Se trata de crear un hueso con IK y a la vez, con otro hueso, poder controlar el cambio de IK a FK
(IK).- Cinemática inversa te permite determinar el movimiento de todas las partes de los objetos. (Inverse Kinematics)
(FK).- Cinemática directa, hay que ir moviendo los huesos uno por uno, arrastrando los padres a los hijos. (forwardque Kinematics)

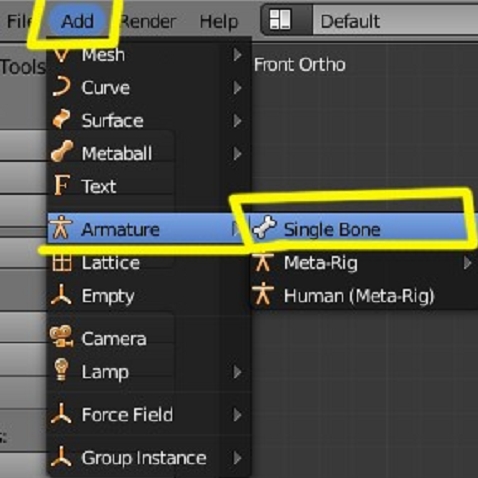

Para empezar añadiremos un hueso a la escena:
Clic en la imagen para ver su versión completa.

Nombre: a2.jpg
Visitas: 1002
Tamaño: 97.7 KB
ID: 165651

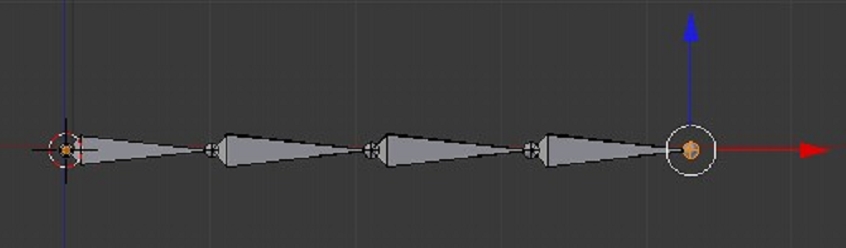

Lo rotamos (r) y extrudimos (e) para crear una armature de cuatro huesos:
Clic en la imagen para ver su versión completa.

Nombre: a3.jpg
Visitas: 918
Tamaño: 46.9 KB
ID: 165652

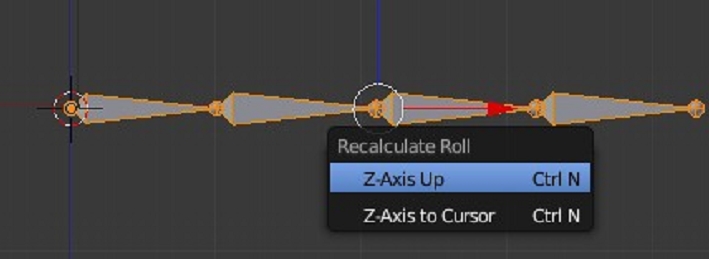

Presionamos Control + N para asegurarnos de que los huesos no están girados:
Clic en la imagen para ver su versión completa.

Nombre: a4.jpg
Visitas: 963
Tamaño: 60.2 KB
ID: 165653

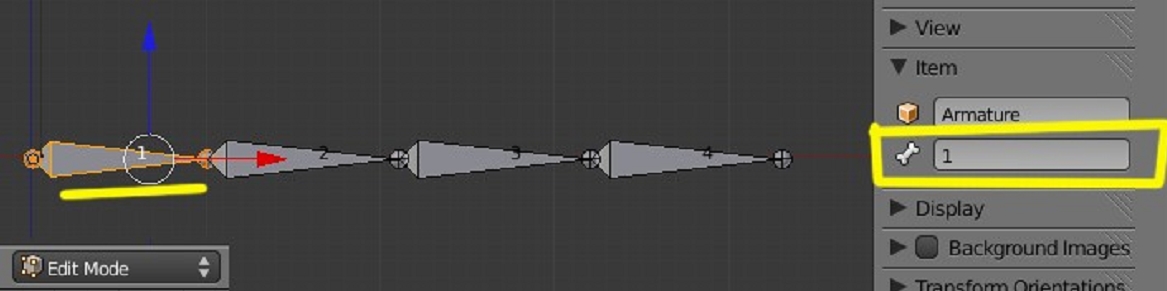

Y le podemos poner el nombre que queramos, en este caso solo voy a poner números:
Clic en la imagen para ver su versión completa.

Nombre: a5.jpg
Visitas: 992
Tamaño: 116.6 KB
ID: 165654

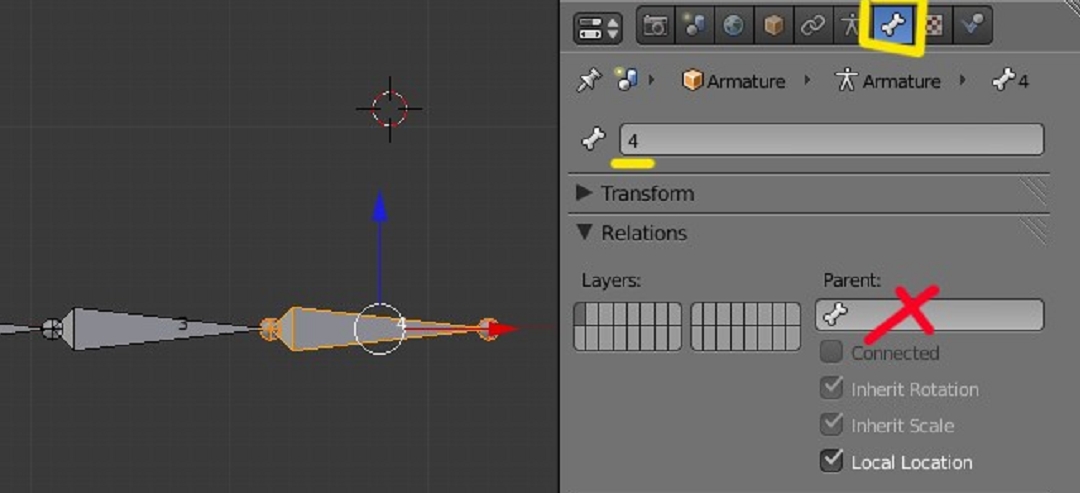

Todos los huesos, menos el primero, están emparentados a otro hueso, de tal forma que si rotamos el 2 por ejemplo, los siguientes (el 3 y el 4) le siguen, lo que vamos a hacer ahora, es seleccionar en hueso número 4 y le vamos a borrar ese emparentamiento. Para ello, lo seleccionamos, y le borramos el nombre con Supr y enter:
Clic en la imagen para ver su versión completa.

Nombre: a6.jpg
Visitas: 951
Tamaño: 145.5 KB
ID: 165655

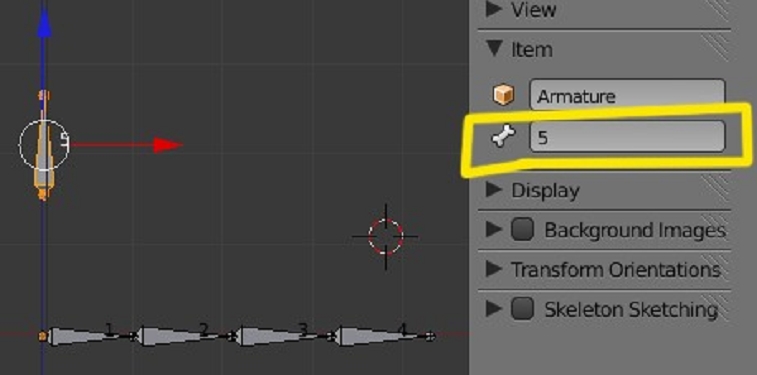

Vamos a aprovechar que ya no tiene emparentamiento para duplicarlo, y lo movemos a una posición superior. Y le cambiamos el nombre y le ponemos el número 5, más o menos, debemos tener unos huesos como en la imagen siguiente:
Clic en la imagen para ver su versión completa.

Nombre: a7.jpg
Visitas: 866
Tamaño: 78.7 KB
ID: 165656

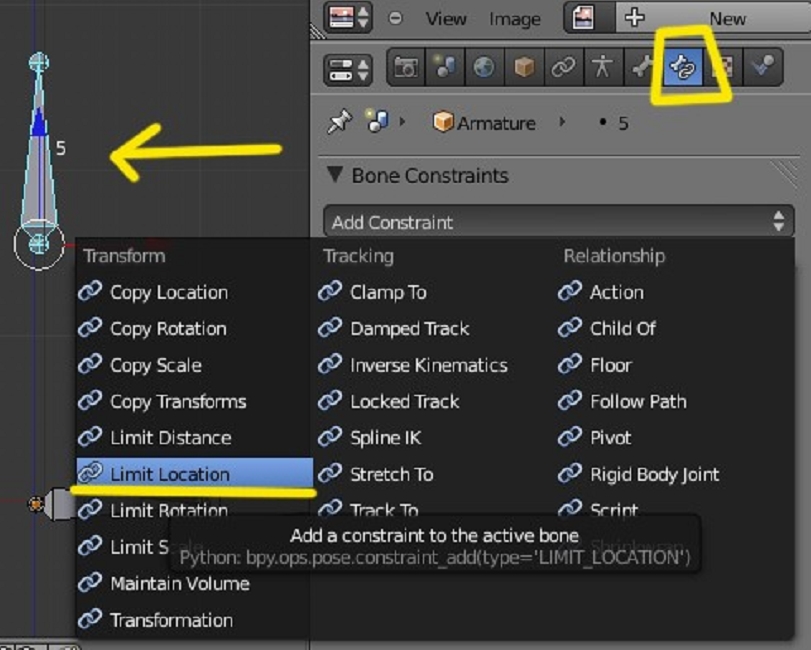

Antes de seguir, voy a aprovechar, para explicar un poco lo que es una constraint, en este caso la llamada limit location, constraint es una restricción, en este caso (limit location) sería una restricción de localización en el espacio, determinada por unos límites, creo que se va a entender mejor cuando lo hagamos, para ello seleccionamos el hueso 5 y en la ventana de bone constraints añadimos (add constraint) una de tipo limit location:
Clic en la imagen para ver su versión completa.

Nombre: a8.jpg
Visitas: 918
Tamaño: 212.6 KB
ID: 165657

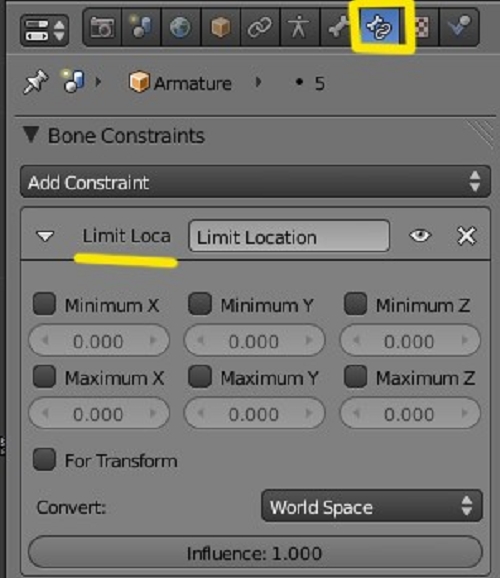

Nos saldrá una ventana, con una serie de datos de coordenadas:
Clic en la imagen para ver su versión completa.

Nombre: a9.jpg
Visitas: 899
Tamaño: 115.7 KB
ID: 165658

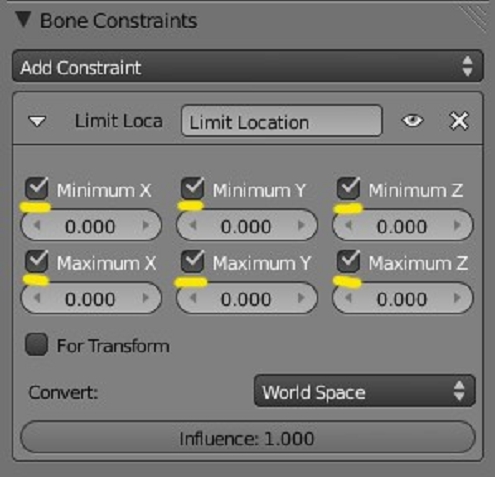

Para ver para qué sirven todas estas coordenadas y ejes, vamos a hacer lo siguiente. Vamos a marcar todos las casillas de máximos y mínimos:
Clic en la imagen para ver su versión completa.

Nombre: a10.jpg
Visitas: 901
Tamaño: 93.0 KB
ID: 165659

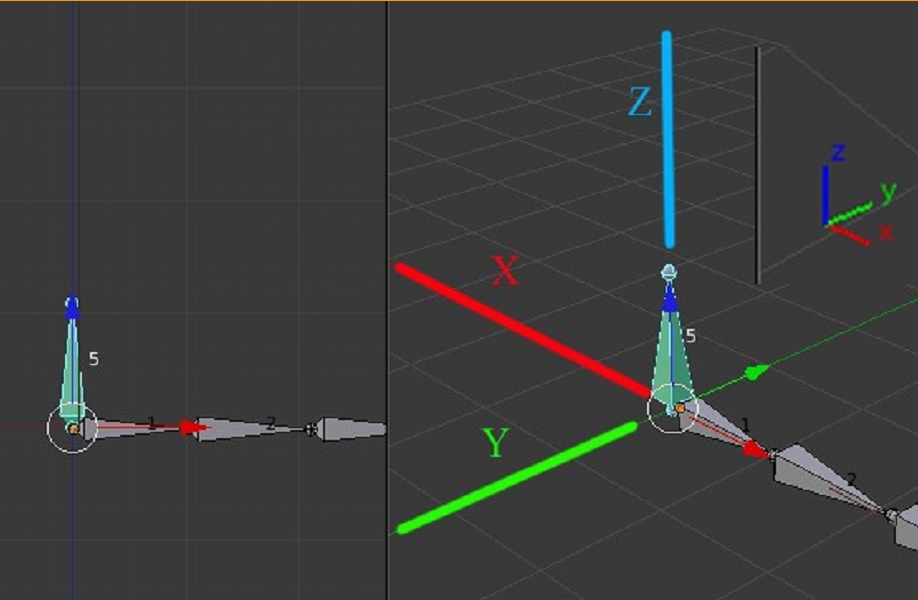

Ahora veremos, que el hueso se ha movido y se ha situado en el centro del visor 3d. Esta en coordenada cero:
Clic en la imagen para ver su versión completa.

Nombre: a11.jpg
Visitas: 897
Tamaño: 154.1 KB
ID: 165660

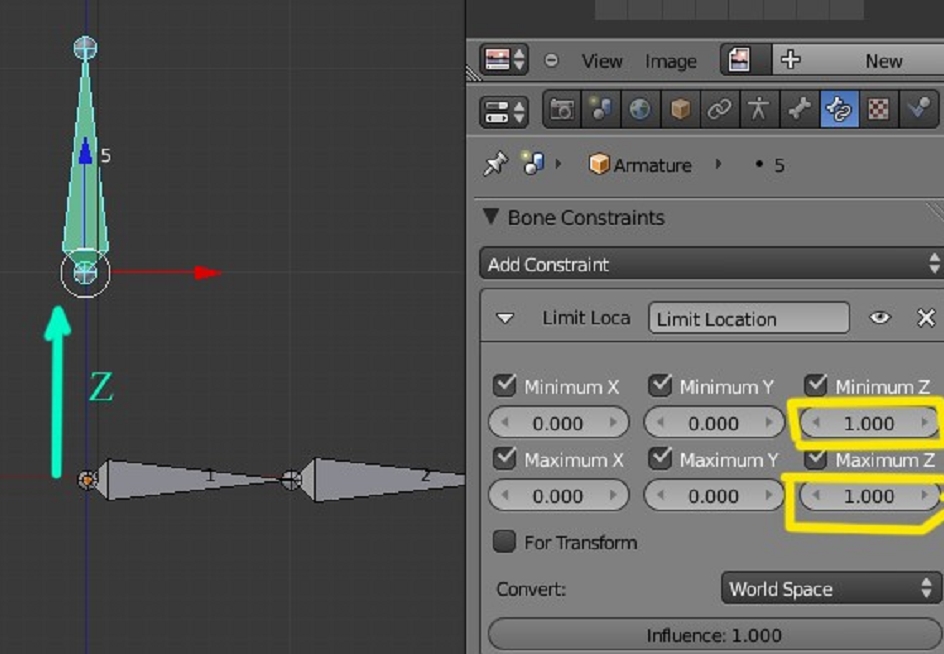

Como no lo queremos en esa posición, porque nos molesta, vamos a subirlo un poco. Para ello cambiamos los valores de z (es la que sube y baja, en la imagen):
Clic en la imagen para ver su versión completa.

Nombre: a12.jpg
Visitas: 924
Tamaño: 210.5 KB
ID: 165661

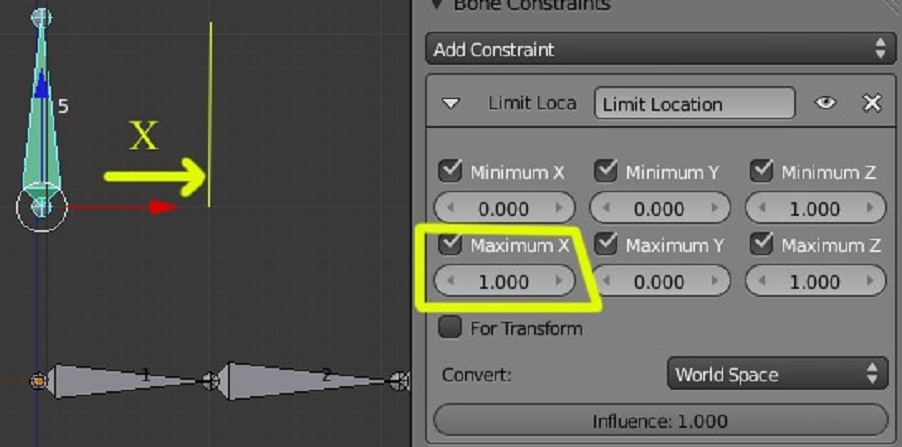

Y veremos que el hueso se ha desplazado un recuadro hacia arriba. Si intentamos mover el hueso, veremos que no podemos, porque por eso le hemos puesto una restricción de coordenadas, para tener un recorrido en el eje X vamos a cambiar el valor de máximo a 1:
Clic en la imagen para ver su versión completa.

Nombre: a13.jpg
Visitas: 896
Tamaño: 148.3 KB
ID: 165662

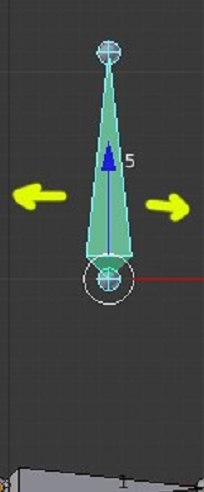

Ahora podemos ver que el hueso lo podemos mover de izquierda a derecha en ese límite que le hemos indicado:
Clic en la imagen para ver su versión completa.

Nombre: a14.jpg
Visitas: 855
Tamaño: 34.4 KB
ID: 165663


Seguimos con la IK y FK, lo primero que vamos a hacer, es una IK. Hay varias formas de hacerlo, pero yo utilizo la siguiente forma, estando en pose mode:
Clic en la imagen para ver su versión completa.

Nombre: a15.jpg
Visitas: 915
Tamaño: 27.4 KB
ID: 165664

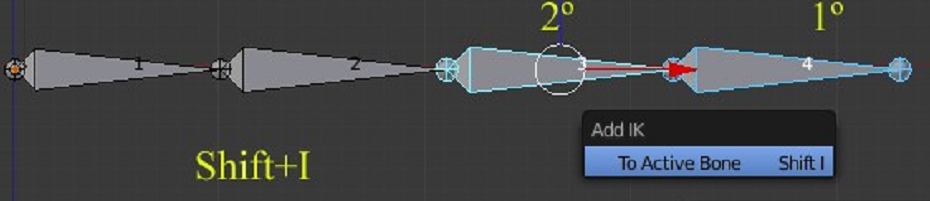

Seleccionamos primero el hueso número 4 (no tiene emparentamiento) y con shift presionado, seleccionamos el número 3:
Clic en la imagen para ver su versión completa.

Nombre: a16.jpg
Visitas: 929
Tamaño: 74.7 KB
ID: 165665

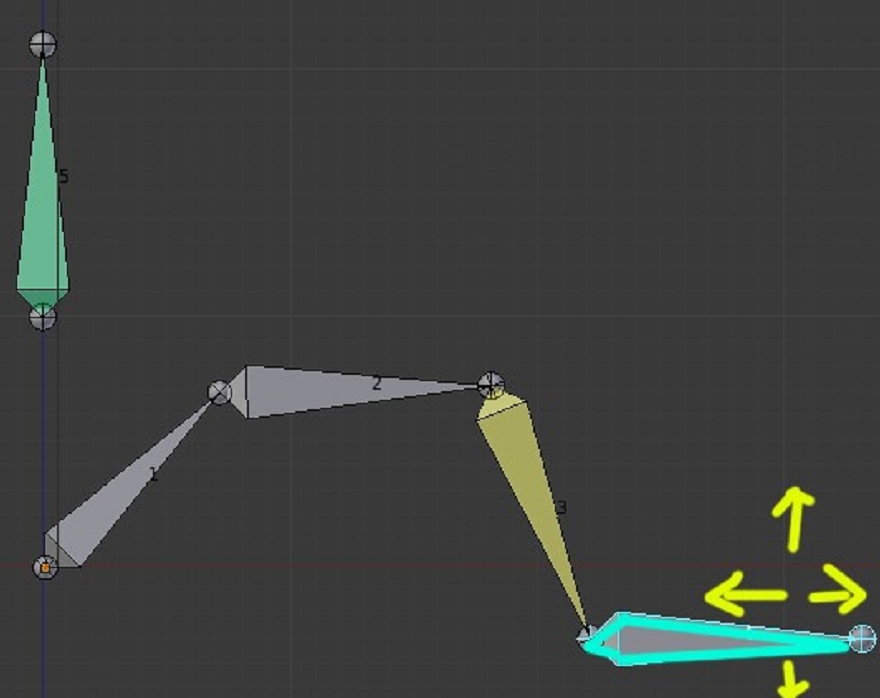

Presionamos shift+i y ya tenemos nuestro hueso con IK que se habrá vuelto de un color amarillento para indicar que tiene una restricción (constraint), si ahora movemos el hueso número 4 veremos que arrastra al resto de los huesos. Con mover ese hueso, ya hace que toda la cadena de huesos siga las rotaciones y movimientos:
Clic en la imagen para ver su versión completa.

Nombre: a18.jpg
Visitas: 949
Tamaño: 144.8 KB
ID: 165666

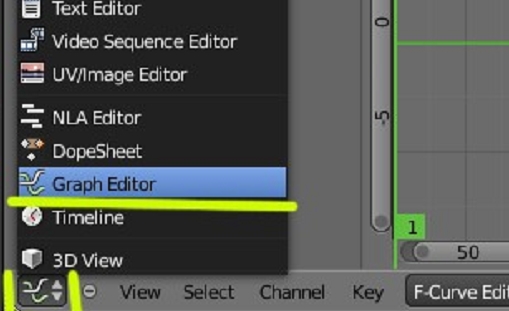

Ahora viene la parte de hacer un driver para que funcione luego el cambio de IK a FK, antes que nada, voy a preparar las vistas y abrir una ventana de tipo Graph editor:
Clic en la imagen para ver su versión completa.

Nombre: a19.jpg
Visitas: 829
Tamaño: 68.0 KB
ID: 165667


Más o menos, nos tiene que quedar una cosa como en la imagen inferior:
Clic en la imagen para ver su versión completa.

Nombre: a20.jpg
Visitas: 965
Tamaño: 181.8 KB
ID: 165668

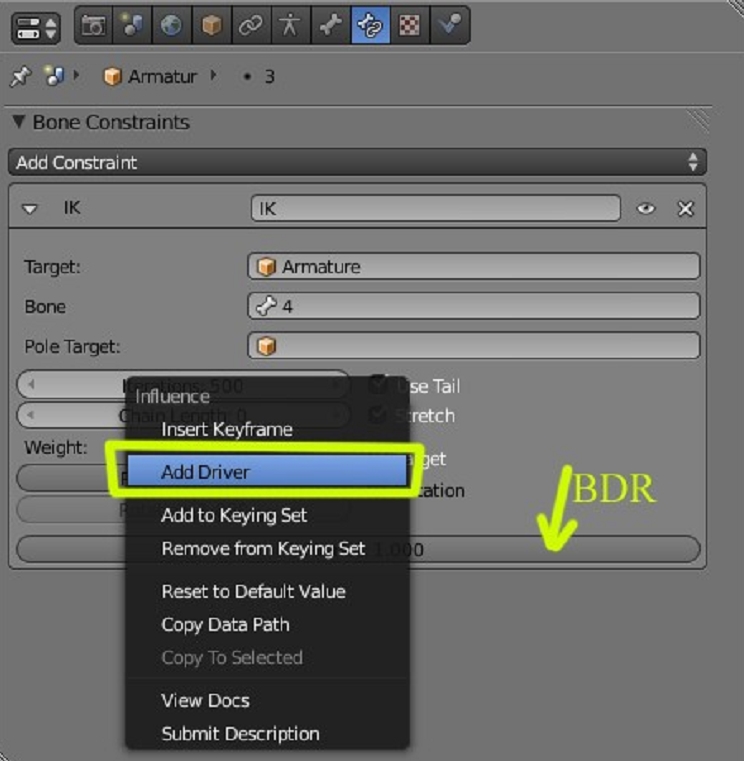

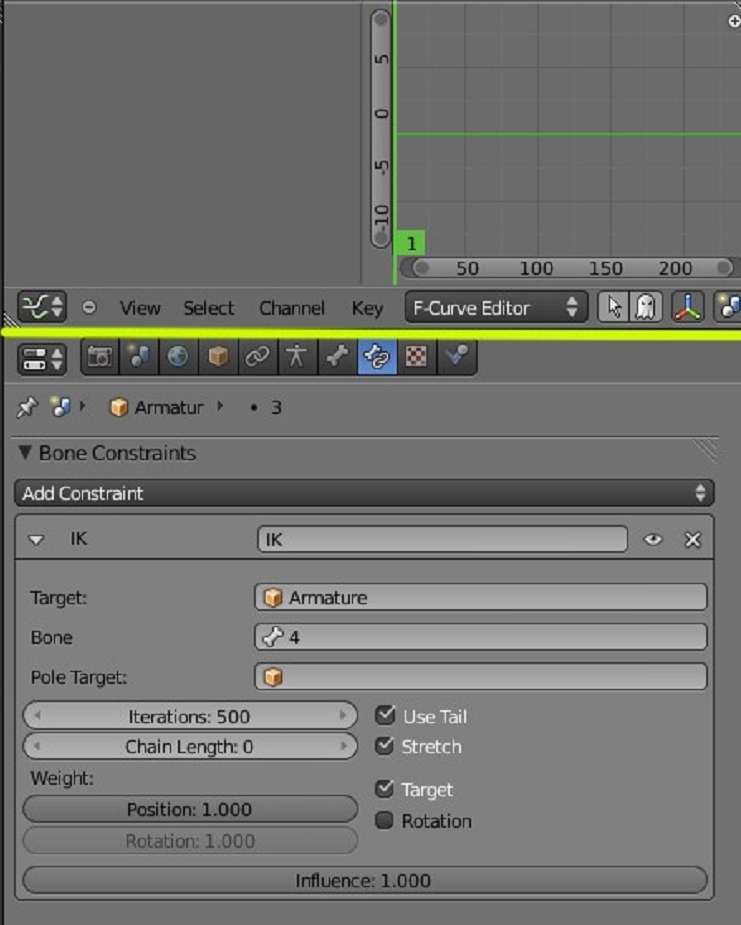

Seleccionamos el hueso número 3, el que tiene la IK, y vamos a presionar con el botón derecho del ratón, sobre la barra de la constraint llamada influence, al presionar, nos debe de salir una ventana donde debemos seleccionar, add driver:
Clic en la imagen para ver su versión completa.

Nombre: a21.jpg
Visitas: 906
Tamaño: 163.1 KB
ID: 165669

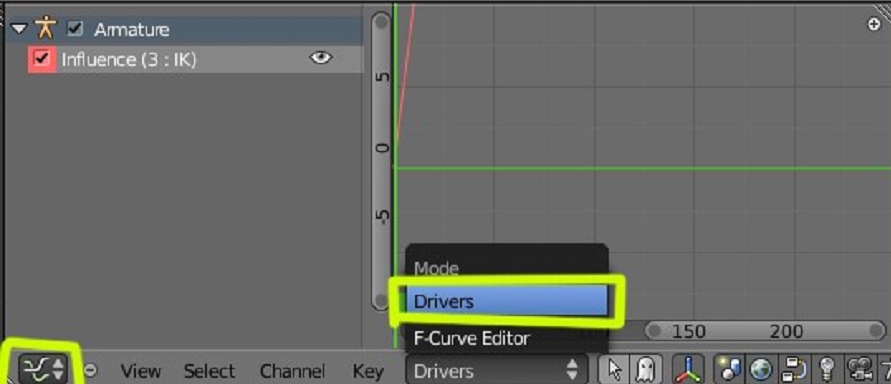

Ahora en el editor gráfico, vamos a cambiar a drivers, y tiene que salir una ruta de armature y una barra llamada influence:
Clic en la imagen para ver su versión completa.

Nombre: a22.jpg
Visitas: 892
Tamaño: 90.8 KB
ID: 165670

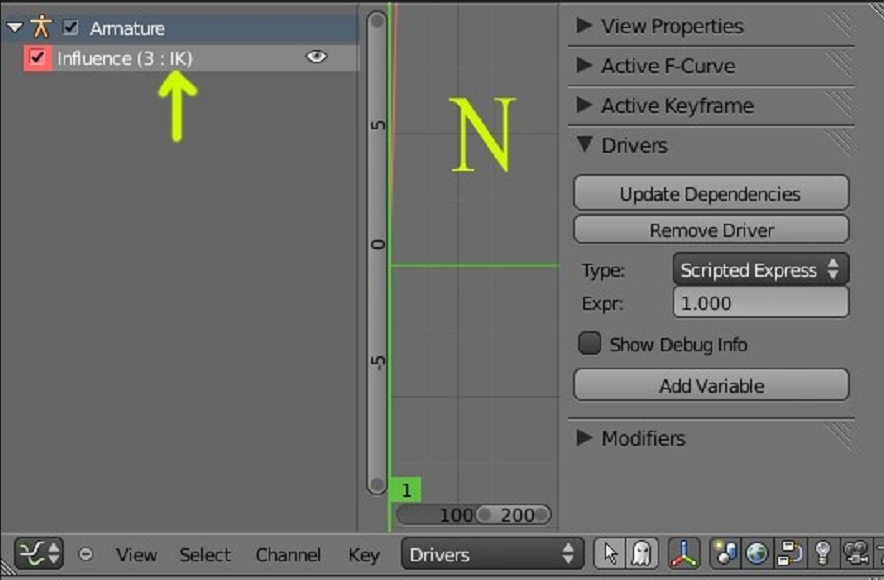

Pinchamos sobre esa barra llamada influence y presionamos la letra n:
Clic en la imagen para ver su versión completa.

Nombre: a23.jpg
Visitas: 920
Tamaño: 135.3 KB
ID: 165671


En los valores de drivers vamos a cambiar el type: a averaged value:
Clic en la imagen para ver su versión completa.

Nombre: a23.jpg
Visitas: 920
Tamaño: 135.3 KB
ID: 165671

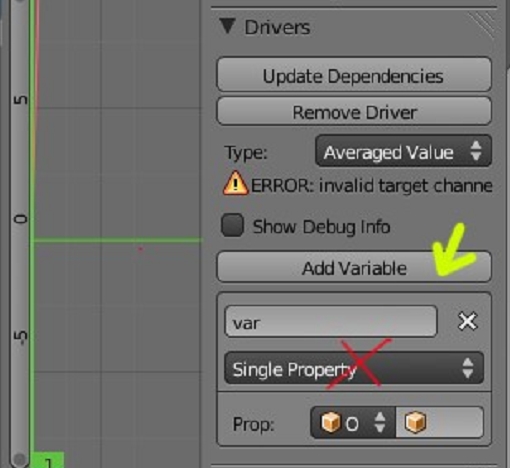

Y pinchando sobre add variable, añadimos una nueva:
Clic en la imagen para ver su versión completa.

Nombre: a24.jpg
Visitas: 878
Tamaño: 86.7 KB
ID: 165672

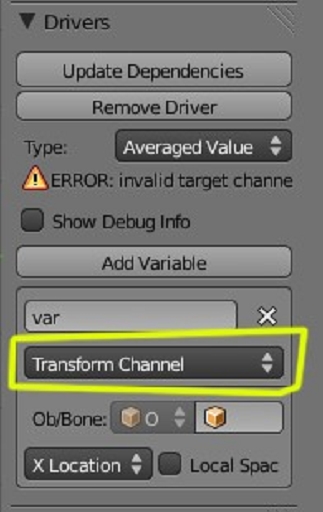

De tipo transform channel:
Clic en la imagen para ver su versión completa.

Nombre: a25.jpg
Visitas: 873
Tamaño: 76.6 KB
ID: 165673


Para indicarle la ruta, debemos presionar sobre la imagen del cubo:
Clic en la imagen para ver su versión completa.

Nombre: a26.jpg
Visitas: 877
Tamaño: 35.4 KB
ID: 165674

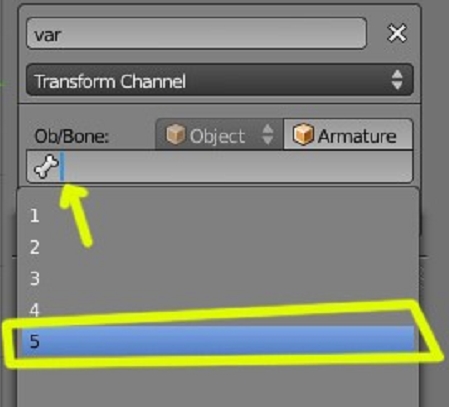

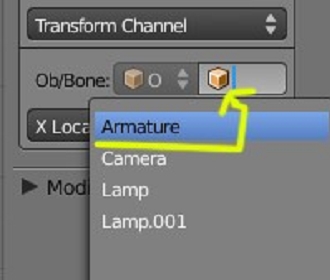

Seleccionamos armature y el bone número 5 que es el que hemos puesto en la parte superior:
Clic en la imagen para ver su versión completa.

Nombre: a27.jpg
Visitas: 889
Tamaño: 58.4 KB
ID: 165675


Y que hemos conseguido con esto, pues muy sencillo. Hemos logrado darle o quitarle la influencia (influence) sobre la IK

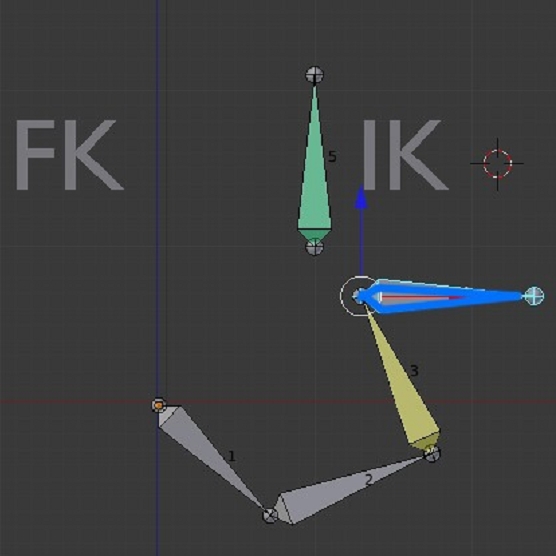

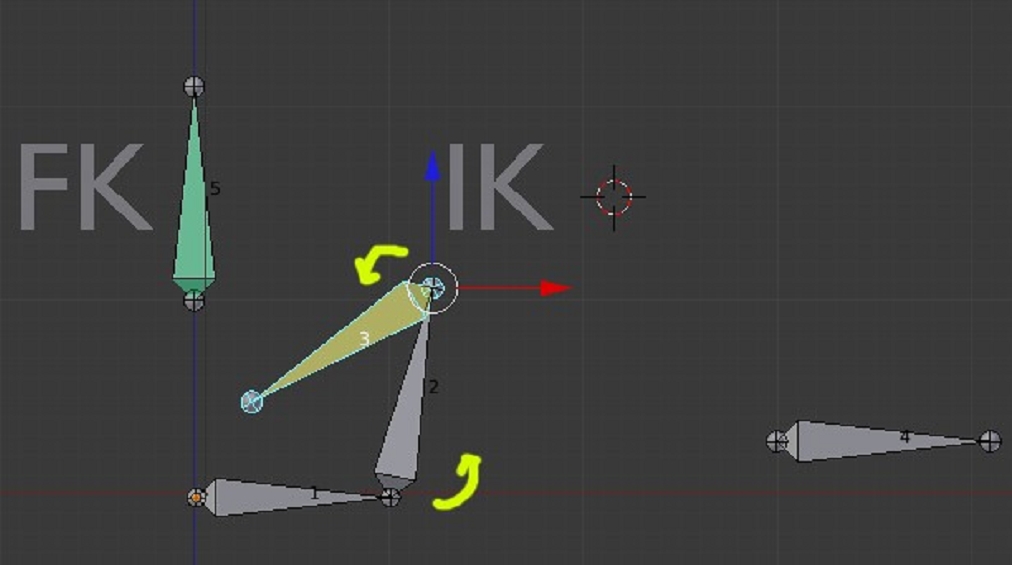

Si movemos el hueso número 5 a la derecha estará en lo que hemos hecho al principio, el IK y podemos mover con el hueso 4 todo el esqueleto, si movemos el hueso número 5 a la izquierda estará en FK y podemos mover los huesos independientemente:
Clic en la imagen para ver su versión completa.

Nombre: a28.jpg
Visitas: 1076
Tamaño: 96.1 KB
ID: 165676

Clic en la imagen para ver su versión completa.

Nombre: a29.jpg
Visitas: 1111
Tamaño: 148.4 KB
ID: 165677


Tutorial creado por Solimán.
