Cazacarros m-41 tua cazador

Bueno, para variar uno de orugas y español, bueno eso de español a medias. El título he pillado de los blueprints originales, no es cosa mía, pero queda de cojones.

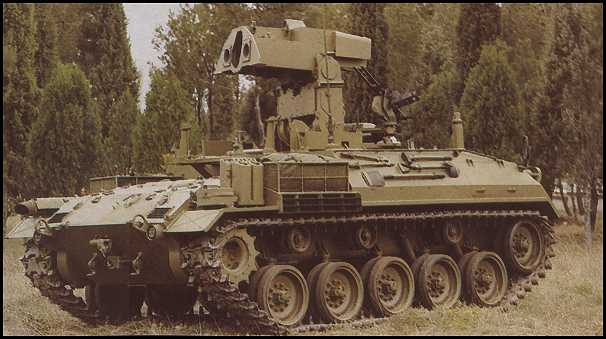

Por si no lo sabéis España tenía mogollón de carros m-41 americanos que iban a retirar, así que, a una empresa lumbrera se le ocurrió una idea cojonuda, modificarlos para añadirles una torre TUA, que no son más que las siglas en inglés de Tow bajo armadura o Tow under armour, es decir un lanzador del misil anticarro Tow que se podía plegar para recargar dentro del vehículo.

La idea no era nueva, los yankee lo hacían con el m-113, pero la idea y la modificación del m-41 dejó un aparato bonito. No hay que decir que sólo se hizo un prototipo con lanzador Tow y otro con lanzador del misil Hot francoalemán, al que llamaban Hako (jaco) pero ese no era tan vistoso y lo veréis luego.

Luego para variar compraron el misil Tow y en una sencilla columna y con un simple visor pegado al lado los montaron en los BMRS, todas y Hummer (los de la IM) con el mismo resultado, por eso no cuajó la idea. Os dejo las imágenes y los planos listos para empezar con un sencillo plano al que iremos dando forma para hacer primero el lateral de la barcaza.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85104

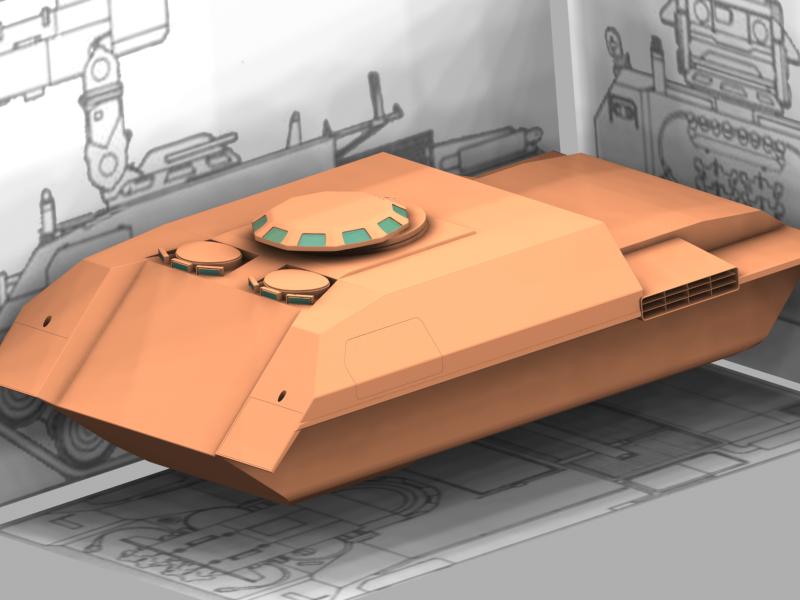

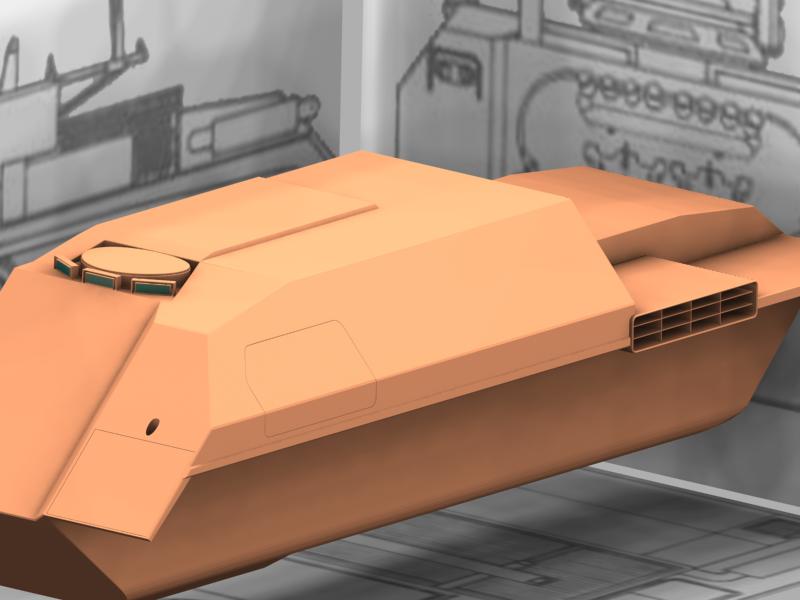

Hacemos un plano para empezar por el lateral de la barcaza y le vamos dando forma, extruyendo un lado para darle el salto del túnel de la oruga o guardabarros y ya le daremos forma luego. Hacemos el bisel raro del morro que da más por el culo que una chaqueta larga.

Y ya tenemos un morro básico, ahora a la trasera.

Decir que fotografías de este trasto las veréis contadas, así que, de referencias las justitas, eso sí para detallar nada mejor que cogerse un m-41 Walker bulldog (que los hay a patadas) y empezar a detallar el capot trasero del motor, las orugas y la suspensión, con eso ya quedará de lujo. Lo difícil será modelar las trapas de apertura de las recargas en el techo así que, las haremos como poner plano ese y ya veremos cómo las detallamos luego, se supone que hay cierres, bisagras y demás.

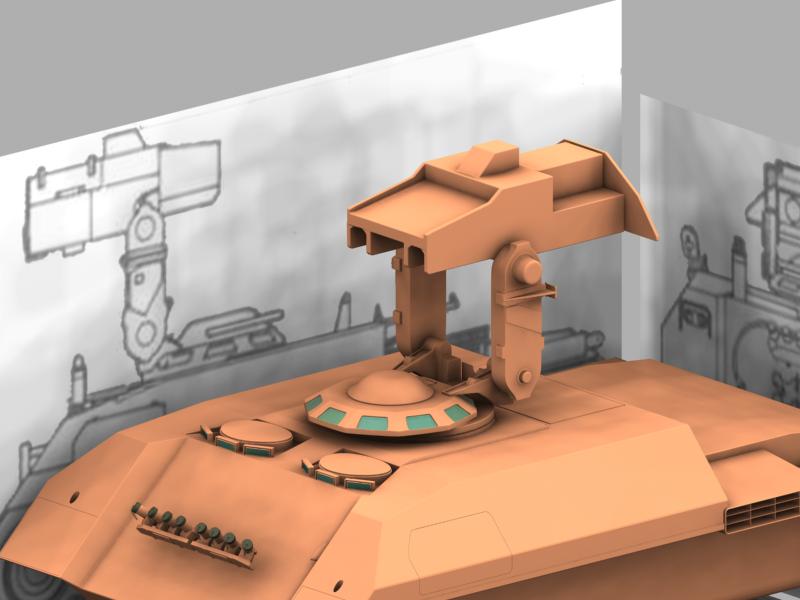

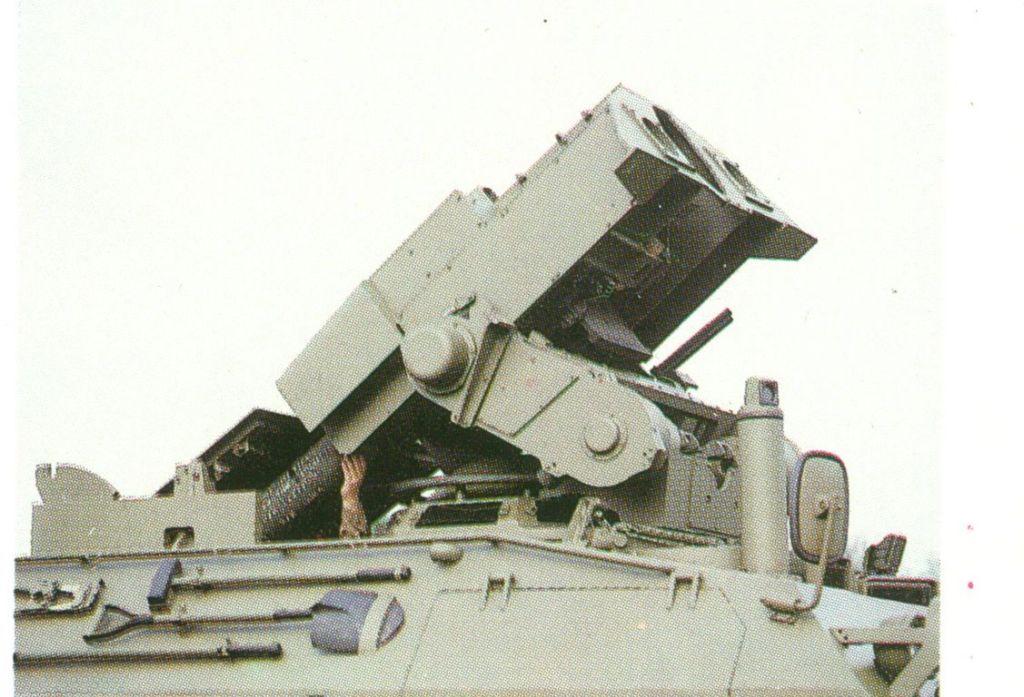

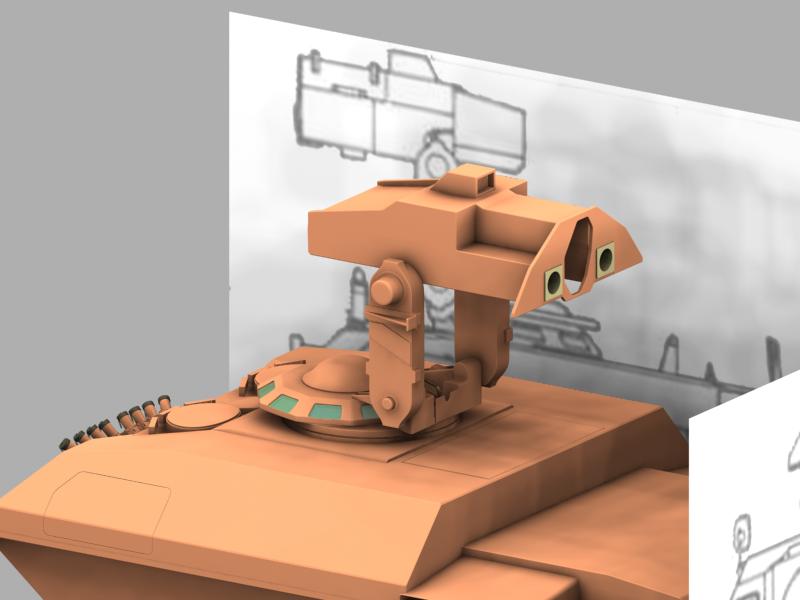

Para la torreta TUA, hay referencias a mogollón también, y el morro está definido en las fotografías que hay, así que, el trabajo es fácil.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=82813

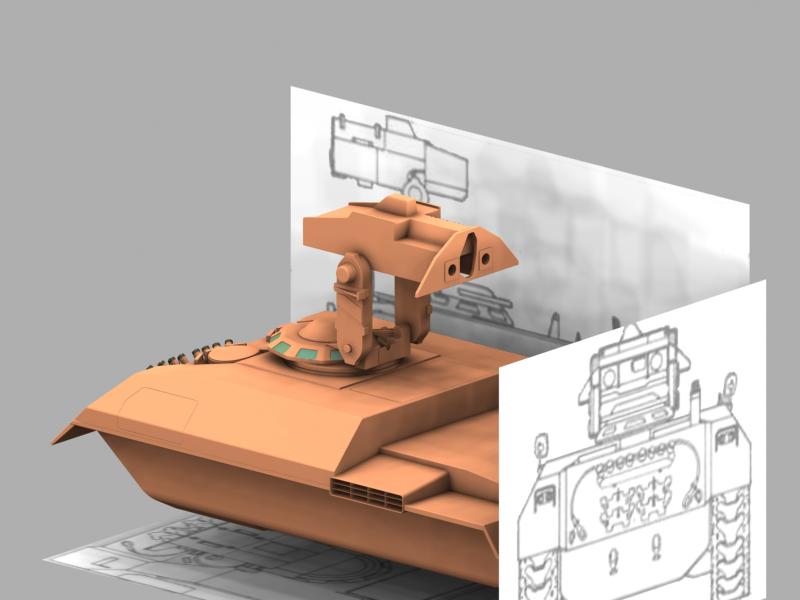

Ahora retocamos la parte trasera del capot. Volvemos u poco sobre los pasos para hacer ese rebaje que tiene, ya que empieza desde el guardabarros o paso de cadena, entonces metenos otra arista a ese nivel y lo raseamos, elevando luego el centro. Todo esto luego hay que suavizarlo mogollón, ni una arista debe de ser visible aquí, pero ahora no hace falta complicarnos la vida, así que, seguimos metiendo aristas para ir dando luego forma a los diversos paneles. Toda esa parte del motor se abre completamente en multitud de registros, os dejo una fotografía del capot abierto para que os hagáis una idea. El que le quiera meter un motor aquí está el quid ya que se tiene que preparar el alojamiento (dos cubo dentro y sobra).

Ahora dejaremos esto como esta y me dedicaré a modelar las orugas y las suspensiones, ya iremos retocando la barcaza, el caso es que la forma básica ya está conseguida, el resto es añadir detalles y cajas.

Yo lo hago añadiendo, es decir como si construyese un carro de verdad, por eso mis tanques tienen tantos polígonos, porque está modelado todito, bueno siempre dejo algo evidente para mí, pero no para el resto, así dejo la firma.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=82816
https://foro3d.com/attachment.php?attachmentid=82817

Hola. Como va eso compañero, veo que como siempre liado en lo tuyo. No te voy a seguir porque estoy muy liado (en Barcelona), pero entraré a ponerte nota }. Un saludo tanqueador del reino.

Cada vez que te veo trabajando en tus tanques me digo algún día modelo uno, tus ganas y talento contagian a cualquiera. Como siempre, me iré pasando a ver la evolución; de paso da gusto leer tus explicaciones.

Pues a ver si te animas. Mira, tengo preparado el setup para uno de ruedas que se llama Pandur, del estilo del Piraña, con una torreta que quita el hipo. Es que mientras mapeo y texturizo, tengo que modelar algo, me lo pide el cuerpo.

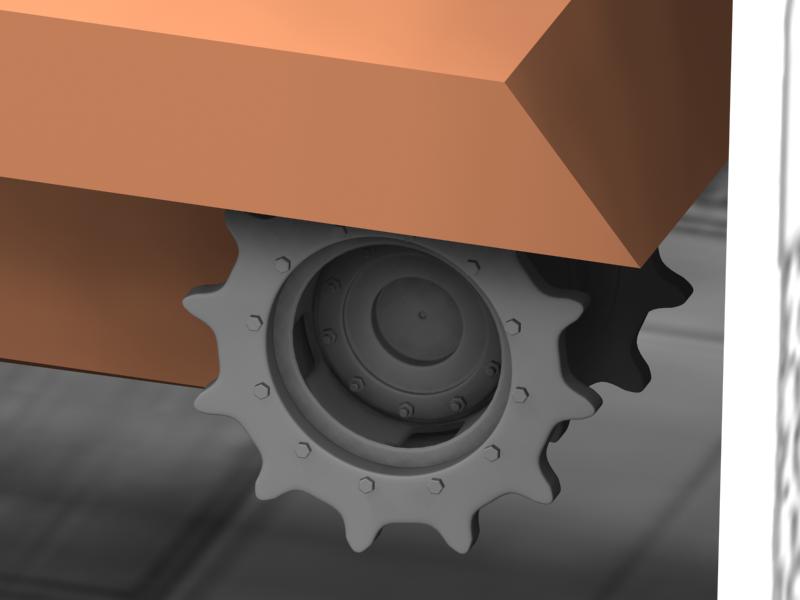

Ahora que he tenido un rato libre para modelar, me he hecho la corona de la motriz. Yo prefiero hacerlo todo como una real, por partes ya que eso me permite usarla en algún otro carro y a la vez ahorrar faena, ya que es más fácil hacerlo así que, de una pieza todo, sobre todo cuando os deis cuenta de que el eslabón no os encaja.

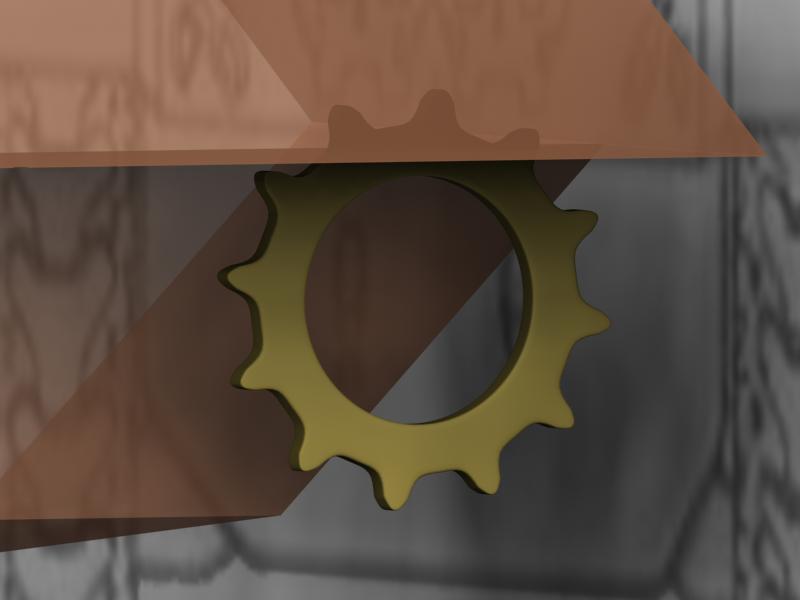

Es una corona de 12 piños, pero de doble triángulo, estilo americano que viene de la 2ª guerra, el Sherman ya tenía esa forma de flor que se le llama, un diente de doble triángulo haciendo el hueco del eslabón. Sólo usan ellos, los demás son más simples, un diente normal de engranaje chato.

Parto de un tubo de 36 lados, ya que el hueco del eslabón es dos veces el ancho del diente normalmente, se suaviza a nivel dos y me queda de vicio y con sólo 18400 polys.

Después la llanta se puede dejar así o a otro nivel o ni siquiera suavizar, se le coloca otra corona y motriz acabada.

En base a esta corona debemos ir pensando en modelar el eslabón, para que coincida perfectamente en el hueco entre dientes y todo ruede bien.

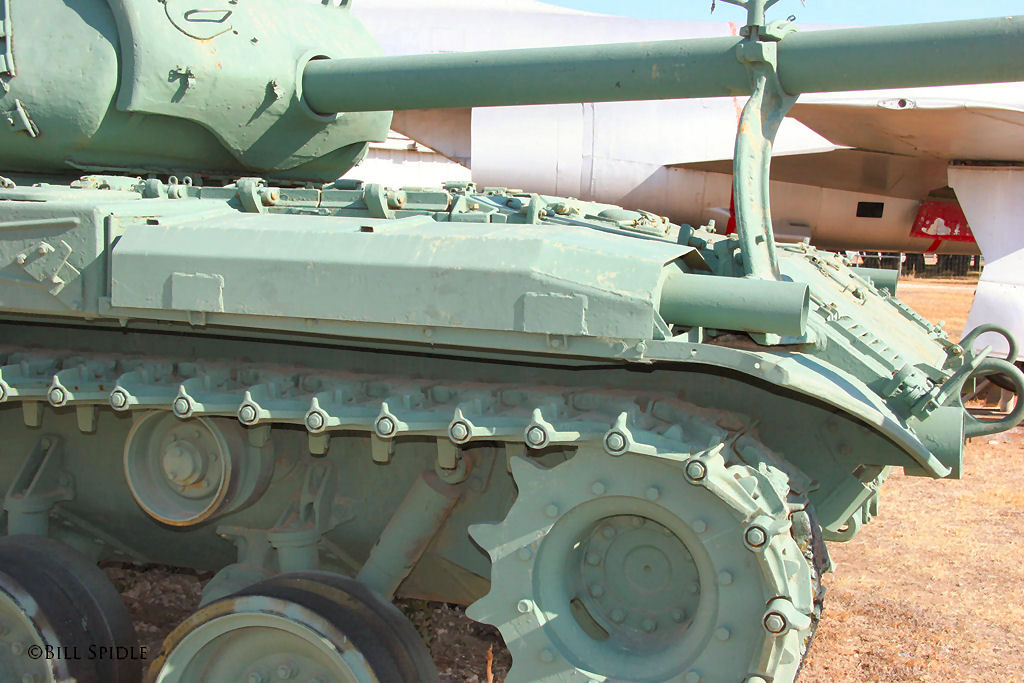

La imagen es de un m-41 original, tengo una fotografía del eslabón de una maqueta y me falta ver las suspensiones sin las ruedas, buscaré de alguna maqueta, ya que encontrar un m-41 de verdad sin las ruedas es difícil.

Después haré las ruedas normales y la tensora que suele ser igual, pero de mayor diámetro. Aquí se suelen ahorrar polígonos haciendo las interiores (van de dos en dos) sin detalle, pero a veces por no modelar me limito a duplicar la externa que suele tener más detalle y también por eso se disparan los polys.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=82827
https://foro3d.com/attachment.php?attachmentid=82828

Acabada ya, ahora las ruedas.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=82840

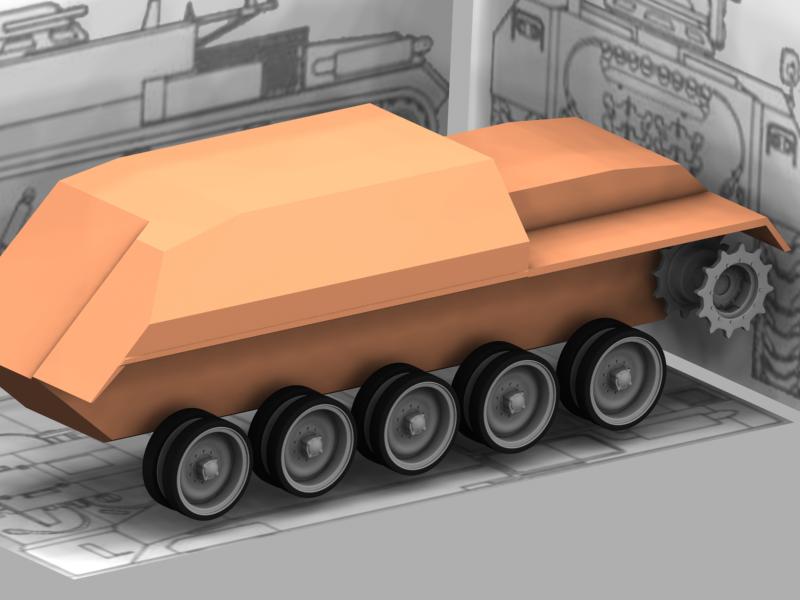

Seguimos haciéndole el guardabarros o paso de cadena y le ponemos ya el resalte que lleva o un refuerzo. Hacemos una rueda y detallamos la exterior, la interior es un cilindro a secas, si se quiere se hace igual, pero no merece la pena, la exterior lleva unos 20000 polys y la interior 1200, así que, vosotros mismos. El caucho sí, son iguales, un tubo de 30 caras y suavizado al 1, se queda en 3000 y muy bonito.

Las unimos más o menos a ojo (me faltan tornillos en las tapas de los bujes, pero para hacer el render, vale.

Hacemos un grupo con la pareja y la copiamos tantas veces como hagan falta, 6 o 7. Y nos preparamos para hacer la tensora, en este caso es la misma, pero agrandada. Las colocamos en la posición que nos dice el blueprint y fijándonos en fotografías de referencia por si las moscas. Ya haremos las suspensiones que son las que llevaran los ejes de las ruedas, luego se harán las de los rodillos de vuelta, y sus soportes, son para que la oruga no se caiga por el peso, en este caso se le parecen, y como no hay faldón hay que hacerlas bien, porque se verán.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=82882

Bueno sigamos un poco con el cazador rematando ya la barcaza y, para variar, cambiando ya por culpa de los planos, que son de las primeras intentonas, se ve que había variaciones porque en fotografías también he visto varias distintas. Se refieren a los escapes laterales, que algunas fotografías son unos cajones de rejillas a los costados y en otros esos cajones no hay rejillas. Como me gusta más la de las rejillas me he decidido por esas y he tenido que ir sobre fotografías, así que, sobre gustos no hay nada escrito.

Primero he biselado ya las esquinitas con un bevel y he modificado los bajos porque las primeras ruedas y tensora salen de un nivel distinto, es decir, la barcaza es más ancha aquí en el resto.

Luego he modelado la puertecilla lateral, con Shape Merge de una shape previamente construida del mimo tamaño que la puerta, se bisela hacia dentro se extruye hacia fuera y se bisela y queda de ojo de mico. Si se quiere abrir o cerrar sólo hay que desmarcarla, la malla no se rompe y queda alineada.

Luego hacemos algo que todos odiáis, una booleana. Cerramos la barcaza para que el estropicio sea lo mínimo posible, ya que realmente el escape es una caja soldada directamente a la barcaza y hacerlo de una sola malla sería la de redios haciendo más polígonos que un tonto, así que, limitamos la posible rotura de la cuadricula de la malla y acto seguido hacemos una Powerbooleans, para que dañe menos, el resultado perfecto, se mete el cajón y la editamos para hacerle las rejas.

Y este es el resultado.

Luego empezaremos a modelar el frontal, con sus faritos, cubre faros y demás gilipolleces, yendo hacia arriba, que es dónde está el meollo, porque los visores y escotillas van embutidas en la barcaza. Dejaremos para el final el capot del motor con todas sus rejillas de ventilación, aunque eso es fácil, solo conectar Edges y extruir.

Conste que voy diciendo como lo hago porque así escribo algo, en los foros de bien inglesa soy más bien parco y no les cuento nada de cómo lo hago, aunque tampoco me preguntan.

Todavía tengo una duda con ese escape lateral, ya que en sólo una fotografía desde atrás parece que va hacia arriba del capot, os la subo y me decís que os parece. En vez de ser plano.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=83485
https://foro3d.com/attachment.php?attachmentid=83486

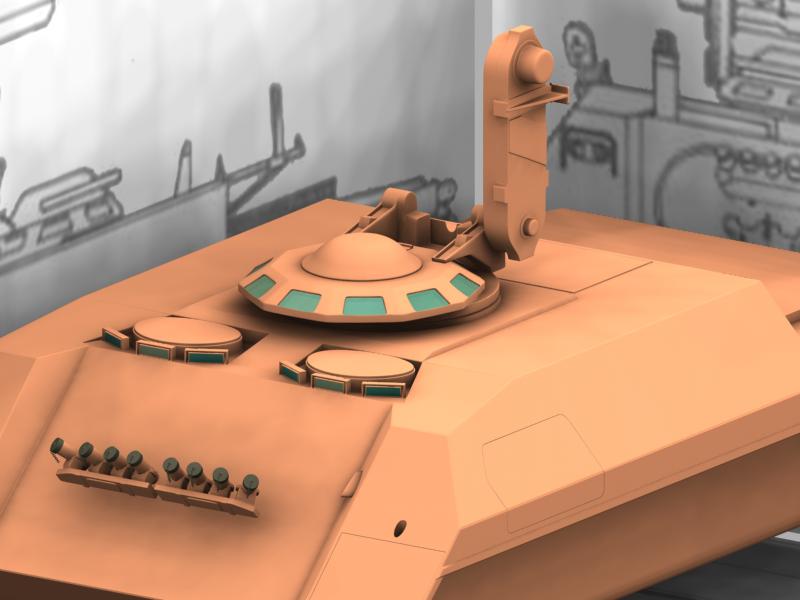

Bueno estoy con el puesto del conductor, como es simétrico el del apuntador o cazador es igual, exceptuando un mástil de caza que lleva delante. Por ahora también le he practicado el orificio de los faros y una abertura en el guardabarros de algún registro de la oruga.

Faltan los elementos de la trampilla del conductor, supongo que, serán similares a los del BMR así que, esta chupado. De hecho, la trampilla tiene la misma forma, tenían que abaratar costes.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=83667

Leo todos tus mensajes y veo tus trabajos. A pesar de que sean solo tanques, eres todo un crak con los modelos y detalles. Como dice Shazam tus ganas y tu talento contagian, en mi caso a terminar mis pequeños proyectos 3d.
Ánimo, ánimo, te felicito por cada uno de esos tanques.

Buen trabajo.

Gracias Tetkaneda y a Shazam, por cierto, Shazam, creo que tú usabas el Blender ¿no? Solo decirte que no conozco ningún modelo de tanque hecho en Blender, de aviones sí, pero carros todavía no he visto. A ver si te animas.

Un updatillo más. Ya he unido la barcaza, le he taladrado el hueco para empezar con el lanzapepinos, pero lo primero la cúpula de los mil ojos, de aquí saldrá las sujecciones en la parte de atrás para él soporte del TUA, haré la trapa por dónde se carga los pepinos y seguiré con la tapa de ésta cúpula y sus enganches. Acabaremos el frontis, los lanzahumos y los faros y nos iremos al TUA y al capot que tiene tela marinera.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84020

Joe otro para la colección. Una elección bastante bonita y seguro que te queda genial. Enhorabuena.

Vamos subiendo por la pata, esta vez lo estoy haciendo por subdivisión y TurboSmooth, ya veremos cómo queda (normalmente hago cajas y las biselo). Me da la impresión de hacer más polígonos, pero ya veremos, total millón más, millón menos.

Es un poco jodida de modelar, por falta de referencias buenas, así que, me estoy guiando por una TUA de un m901 americano que tengo buenas fotografías, pero ésta TUA va sobre un montón de vehículos, así que, ajo y agua.

Falta ponerle tornillos a tutiplén, tanto en las tapas, como en los fumígenos, donde falta la placa que los sujeta, pero ya están situados. Seguiremos con el lanza pepinos, que tiene buena pinta, intentaré hacerlo más real posible, y si puedo meterle uno en el lanzador.

Por ahora una pata, ya que son iguales. En medio va una especie de cilindro roscado o muelle, no lo puedo ver, así que, ya veremos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84408

Muy bueno, ya veo que te has decantado por otra forma de trabajo, di que sí, como dice el Dexter, polígonos a cascoporro.

Oye ese bicho puede cazar carros del Mercadona o del Caprabo ese? Un saludo.

Esos lo aplasta, y tu coche también.

Vaya pues ya tiene mala leche la oruga, anda que cuando deje de ser un gusano, ya puedo esconder la nave.

Karras lo tuyo sí que es un trabajo prolífico y sin descanso macho. ¿vas a dejar alguno? Saludos.

Sigo al tanto de los avances, como otras veces. Me gusta ver cómo le vas dando forma y observar la evolución hasta llegar a la imagen final.

Has hecho alguna AML de Panhard, o la ha hecho alguien? Yo hice la mili en caballería, en un escuadrón ligero y teníamos las AML 90 y las AML60. Solo es curiosidad.

Dale caña.

Lo único que he hecho es la torreta del cañón de 90 milímetros para un Vec (procedían de las Panhard), y pocos modelos en 3d de ella he visto, sobre todo en alta resolución.

Por eso te preguntaba, no recuerdo haber visto ninguna en 3d. Ya que tienes la torreta a ver si un día te animas y haces una. Saludos.

Y si te animas tu? Mi próximo de ruedas será el Pandur i, pero quien sabe, algún día quizás. Suelo repartirme entre ruedas y cadenas.

Con éste que estoy ahora me saldría un m-41, pero, claro, la torreta es más difícil que casi todo el carro junto.

Yo no tengo mucha experiencia con blindados, el APC de aliens es el primero que hago, me ha tentado más de una vez hacer la AML, pero siempre me ha podido la pereza.

Los m41 también los conozco en persona(he montado en ellos), eran los que tenían en el escuadrón de carros y, además iban a gasolina. Yo estaba en el escuadrón ligero, que junto al de carros y plana formaban un grupo ligero. Saludos.

Pues éste estaba hecho con los que iban retirando, pero al final optaron por meterle el Tow simple al BMR-600, en vez de ponerle la torreta al BMR. Son unos gitanos de cuidado.

Tú al menos has tocado alguno, yo ni eso.

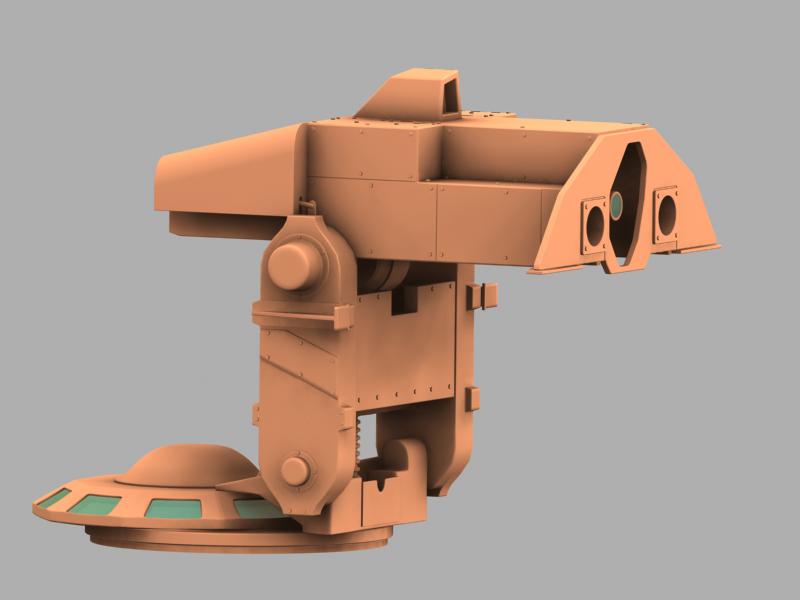

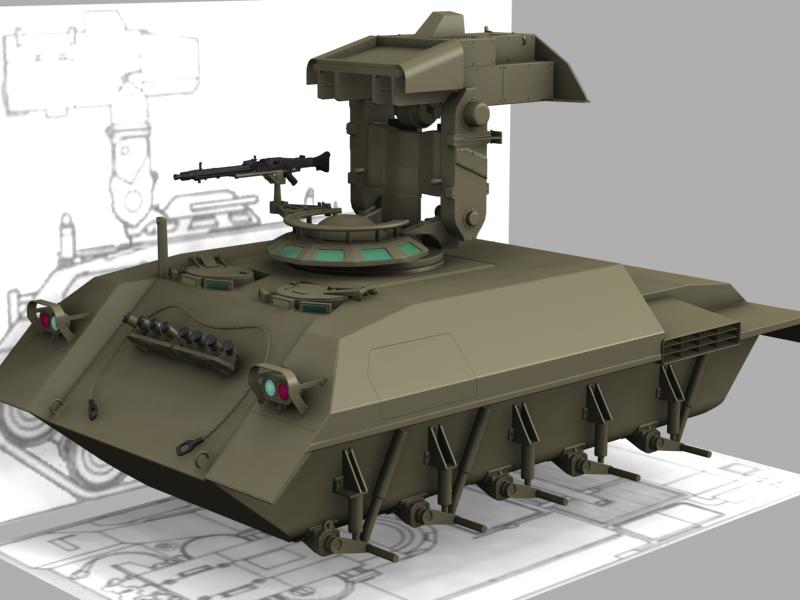

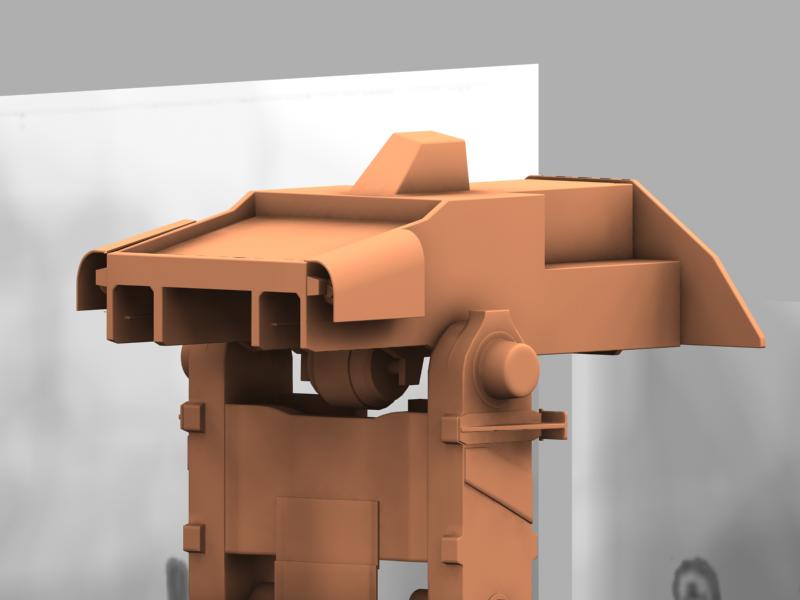

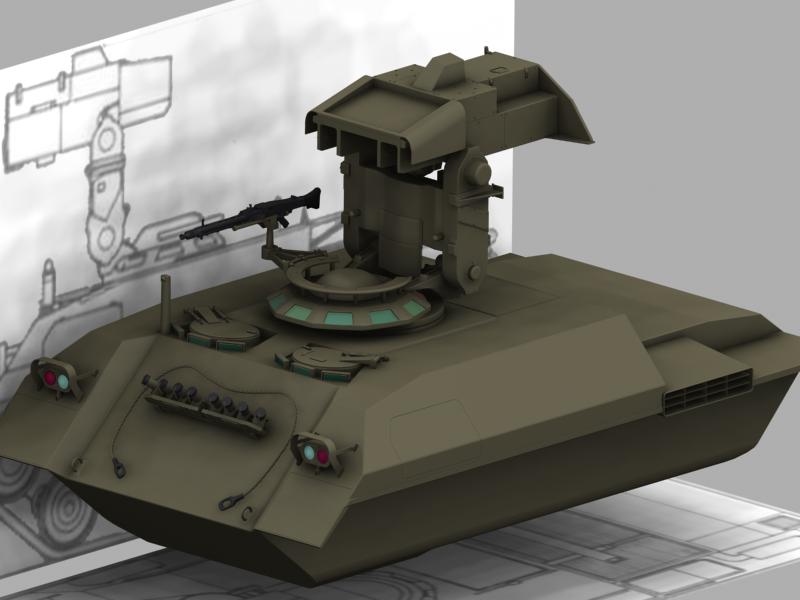

Bueno aquí la TUA propiamente dicha, es decir, el sistema que aloja los misiles y la puntería (en medio). He hecho dos versiones y me quedo con la última (wips 10 y 11) la primera a base de subdivisiones se me disparaba a unos 35000 polys y, sinceramente, no estoy por la labor de unas cajas que ocupen tanto. Así que me he hecho la segunda versión a base de cajas extruidas y con sólo selecciona todas las aristas y meterle un bevel de 0,5 y otro seguido de 0,2, me ha quedado igual y con muchísimos menos ya que no me llega ni a 12000 polys. A veces eso de subdividir sobra (o es que no sé hacerlo).

El frontal lo he hecho con power booleanas para que no joda la malla y el encaje del cuadrado con agujero, con un Shape Merge. Dicah pieza a su vez es un Spline extruida ya con el agujero. Lo dicho, más simple que un botijo.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84436
https://foro3d.com/attachment.php?attachmentid=84437
https://foro3d.com/attachment.php?attachmentid=84438

Y rizando el rizo, acabo de hacer otra TUA más reducida en polys, 1500 y no va más. Pero es que, así la puedo panelar para que queda más chula.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84526

Ya panelada y con unos cuantos tornillos, faltan unos cierres y bisagras y asas y rematar la cúpula de los visores, ahí va un rail por dónde circula el soporte de la ametralladora. En los dos carriles laterales dé la TUA es por dónde se introducen los tubos con los misiles (van en un tubo contenedor, ya os pongo una fotografía para que sepáis cómo va el chisme).

Aquí podéis ver el contenedor lanzador, ¿cómo se carga en un lanzador normal.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84688
https://foro3d.com/attachment.php?attachmentid=84689

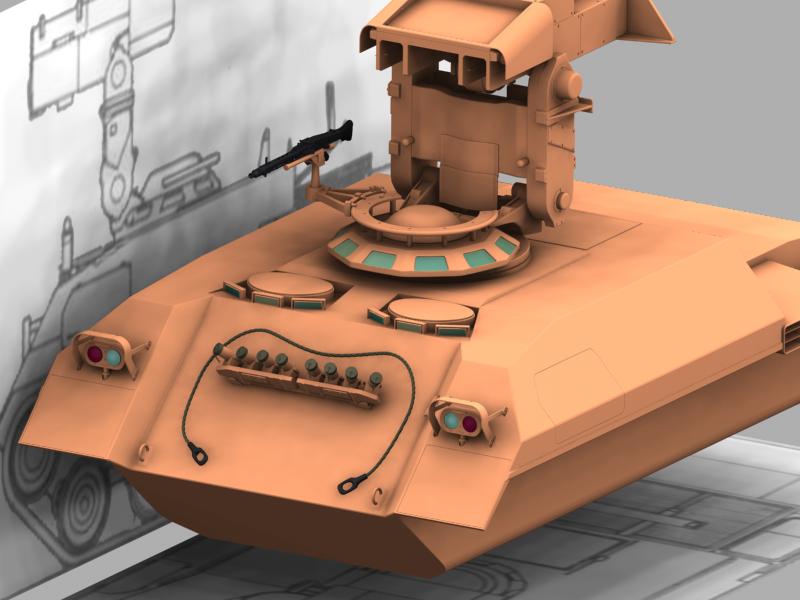

Casi acabada la TUA ya, ahí le pondremos la típica pipa con su cargador y el soporte, pero por ahora ya está. Nos iremos al morro, lo acabaré y empezaremos con el capó del motor, que tiene tela marinera, y le dará un aspecto, de tanque que ahora no tiene.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84847
https://foro3d.com/attachment.php?attachmentid=84848

Los fumígenos ya acabados, el faro también, aunque le faltan unos tornillos en el frontal, puesta la mg3 (ametralladora de 7,62 de uso aquí) faltan los protectores de los faros, colocar los eslabones (aún no lo he modelado, así que, sin prisas, que llegara) y el cable con sus soportes.

Conste que la mg no la he modelado yo, es de esas librerías que hay por la web todo gratis.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84875
https://foro3d.com/attachment.php?attachmentid=84876

Como siempre, un derroche de valiosa y caro descarga de información gratuita. Temo que si algún día se desata un conflicto armado en los Sims, Second Life, o en Matrix, llegue a Valencia un comando par secuestrarte y mantenerte en cautiverio dibujando día y noche. (eso sí, bien remunerado).

Filosofía castrense:
Manda más un cabo de caballería que un capitán de infantería.

Besos y abrazos.

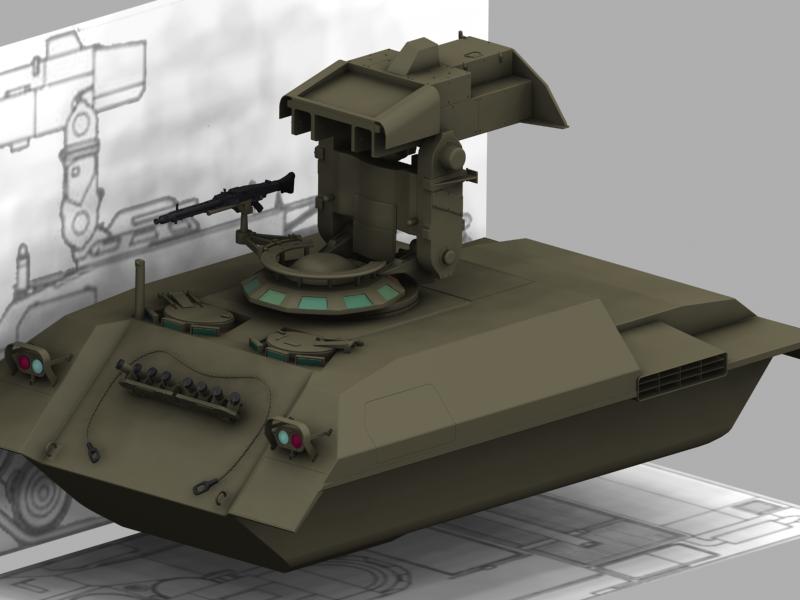

Hala, ya está acabado el frontal. A hora a por la parte de arriba.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=84932

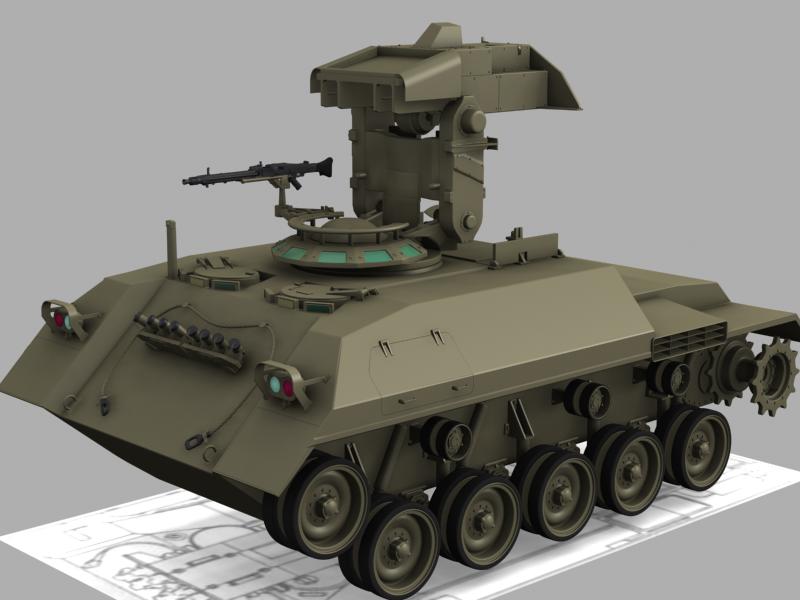

Venga ya de verde oliva. Me he dado cuenta de que me falta más madera en el frontis, los remolques delanteros y las sujeciones del cable, a ver si lo acabo para mañana o pasado. Le he hecho los cierres de las trapas y el poste del visor de caza. Iremos hacia atrás y remataremos los laterales. Y después el capó.

Luego pasaré a por la suspensión y, por último, el eslabón y las orugas.

Luego un misil y su container.

Mapear y texturizar (para el año que viene, que tengo varios en la cola).

Y si todo me sale bien, creo que tengo otro para empezar con orugas, sino sale bien será otro de ruedas.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85107

Joder va de lujo. Un saludo.

Modelando las suspensiones. Falta sólo el tensor de la tensora, si encuentro una fotografía de cómo va, claro. Sino coloco el cilindro, con la parte que asoma y ya está.

Luego haré las bisagras y sujeciones varias de los laterales y el frontis. He colocado una omni para que le de brillo al asunto.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85283

Dale Karras, dale, que ya tengo ganas de verlo terminado. Muy bueno el modelado, como siempre. Saludos.

Con las ruedas. Ahora le estoy preparando los ganchitos laterales.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85339

Vaya Karras, tu para ser feliz no necesitas un camión ;d. Como siempre una pasada. Un saludo.

Me gusta el modelo que has elegido y como siempre perfecto. Ya cuando tenga algo de tiempo publicaré el Abrams m1a que estoy haciendo.

Vaya, un Abrams, a ver si está bien, porque no he visto ni uno sólo que lo esté, algunos tienen trazas, pero perfecto ni uno aún, fíjate que me lo estaba planteando, hacerlo, pero me da repelús sólo el nombrarlo.

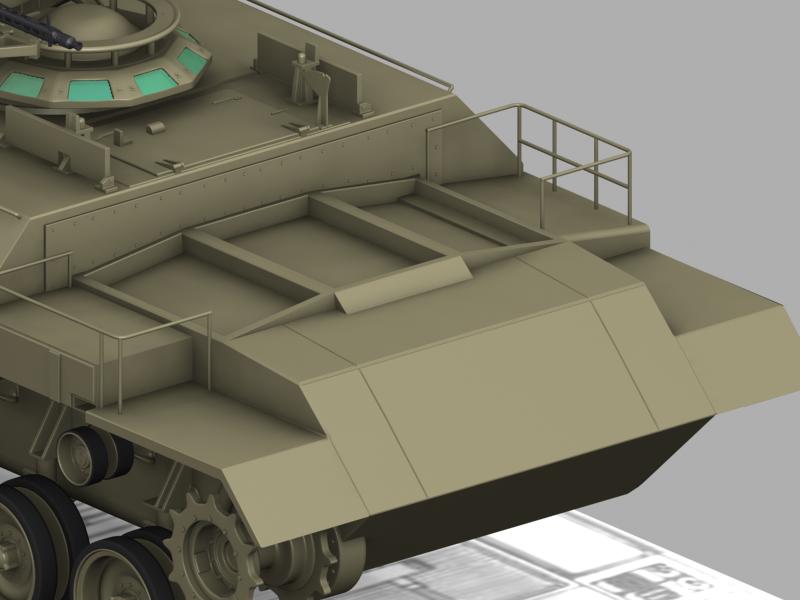

Vamos subiendo por encima, la parte derecha ya tiene los ganchitos modelados, la izquierda no, pero sólo es copiarlos, aunque van en otra distribución, estoy ahora mismo, preparando para hacer la tapa del recargador de misiles, dudando si hacerla que se abra o cerrada para siempre.

Luego tiraré hacia atrás.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85739

Estupendos avances, los trenes de rodaje, es que parece que son de un modelo real, o de una maqueta, no les falta detalle.

Se me hacen raro los visores acristalados, quizá igual, porque no están con un material aún. Un saludo tanque Maker.

Realmente nunca me ha salido bien hacer los cristales, les doy un color azul verdoso oscuro una transparencia del 70 % y brillo y un mapa de reflexión, pero me quedan como el culo de un mono. Ni siquiera con el Vray, pero ya sabéis que de iluminación y materiales la cago, pero bien, pero, en fin, algún día encontraré un material que me salga decente, quien sabe. Gracias maestro.

Y en lo de los trenes es que con meterle tornillos a mogollón ya parecen de verdad, pero es que, son así, para cambiar una rueda se tienen que tirar años. No creo que sea como en la f-1, no me imagino al equipo Ferrari en boxes con éste coche.

Vaya, en tu línea. Ya no te alabo más que me repito.

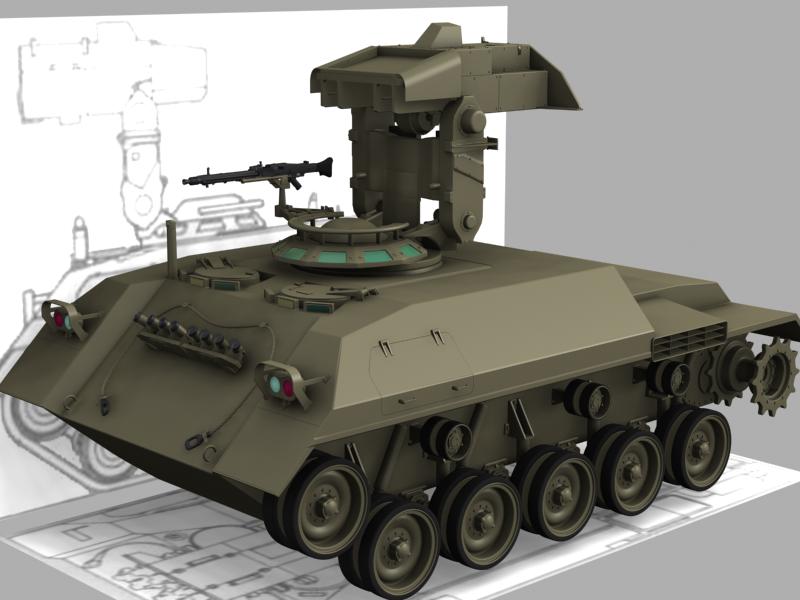

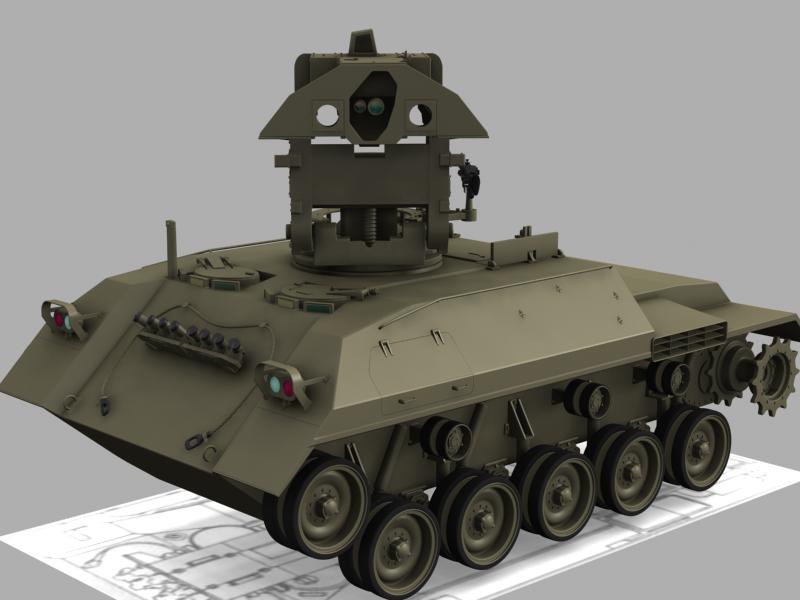

Bueno pues eso, acabo de ¿riggear? La torreta para que se pueda mover y me ha salido. Ahora gira como las de verdad siguiendo el movimiento que debe de tener la de verdad, aunque para que fuese de verdad deberían de salir los pistones, pero no se lo digáis a nadie, ahora que nadie nos lee nadie se dará cuenta.

La he girado para que quede chulo, os podéis creer que no he visto ninguna TUA con los visores auténticos? Todas estaban para desguace, así que, si veo alguna le haré el supuesto otro visor que lleva, pero por ahora así está bien.

Ya le he modelado los enganches y ya le meteré la herramienta, faltan multitud de ganchitos para las redes de camuflaje y lo que sea. Ahora me voy ya a por el capot. Cuestión de rejillas varias, tubos de escape, barandas y registros varios.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85781

Hala, primera cagada, resulta que la parte trasera izquierda no es igual que la derecha, y me doy cuenta ahora, me ha costado un huevo y varias chapuzas arreglarlo, pero corregido.

Así me parece más feo, pero también he encontrado unas fotografías donde es totalmente distinto, así que, me dedico a modelar el primero, y yo que creía que sólo había un prototipo y por las fotografías me parecen que son dos o es que luego remodelaron el primero, así semos los españoles.

Ahí os dejo ya desde detrás, ahora haré el soporte de la torre, una especie de andamio, y empezaré a marcar los registros con las rejillas.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85790

Menuda pu. Pero se ha quedado bien, yo creo que voy a publicar el mío para que me lo critiques y lo pueda corregir antes de tiempo.

Va muy bien. Sigue con el primero y luego si quieres lo remodelas, que ha ti eso también te gusta pillín.

Tómalo siempre desde el frente y del costado bueno y a otra cosa.

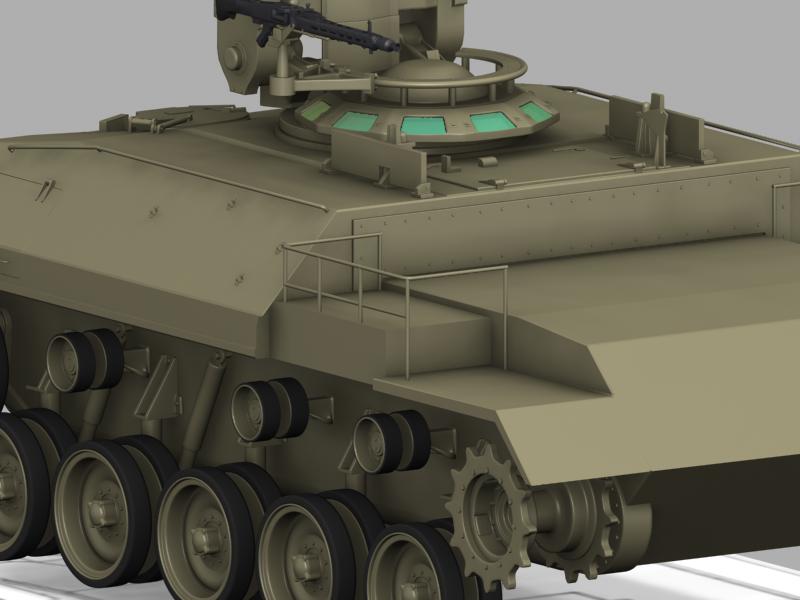

Pues no lo he tocado mucho este fin de semana, pero los huecos ya están preparados para recibir las rejillas que están definidas ya.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85990
