Mitsubishi A6M -Zero-

Hola, en esta parte estoy tardando un poco más ya que hay que recolocar cosas y hacerlas más grandes o pequeñas a la vez que vamos haciendo otros elementos, buscando info:-P:-P:-P:-P
He escalado el hud ya que era muy pequeño en relación con el "roplano";) se ha hecho la palanca de mando preparada por abajo también, distintas bandejas para los aparatejos, y he empezado a detallar el suelo, la tornillería de las Type sigue sin poner por lo de siempre, pero creo que será lo siguiente que haga. Y hay que detallar los anclajes y herrajes del asiento así como la palanca que tiene al lado.

https://foro3d.com/attachment.php?at...1&d=1727517208

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248230

Muchas, muchas piezas...:-P esto va ser más largo que La sagrada familia...:frotimars

https://foro3d.com/attachment.php?at...1&d=1727692782

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248232
https://foro3d.com/attachment.php?attachmentid=248233

En esa parte tienes tensión de vértices... míralo bien.... :)

Archivo adjunto 248234

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248234

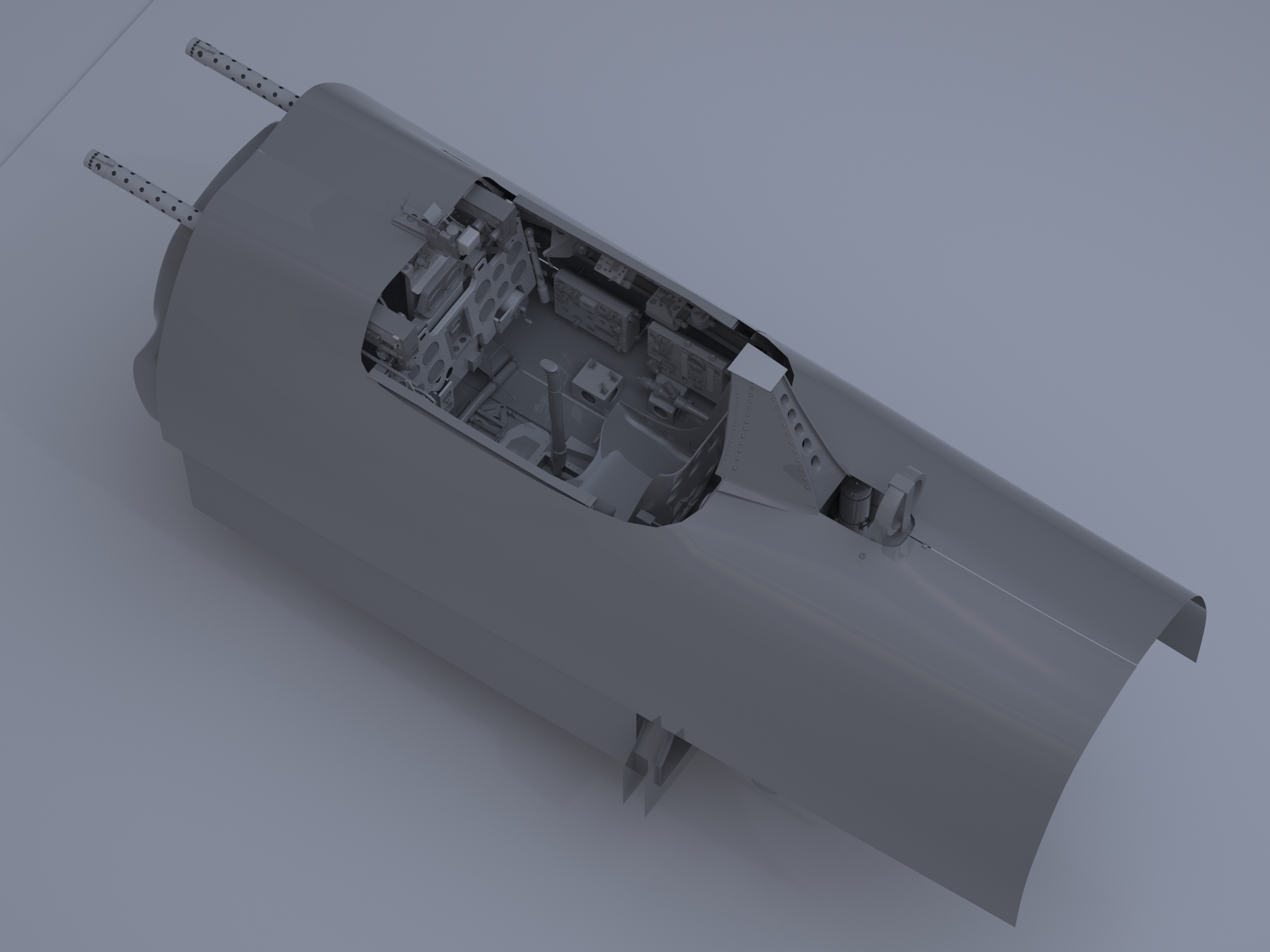

Unos renders desde fuera y dentro de la cabina, todavía no están los elementos colocados definitivamente, pero por ahí van los tiros.:-D

https://foro3d.com/attachment.php?at...1&d=1727705077

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248236
https://foro3d.com/attachment.php?attachmentid=248237
https://foro3d.com/attachment.php?attachmentid=248238

Cita:

---

Iniciado por Soliman

En esa parte tienes tensión de vértices... míralo bien.... :)

Archivo adjunto 248234

---

Si es que solo está en las primera fase del modelado no está terminado, primero debe de acabarse el interior para ajustar esa parte del fuselaje. ;)

Cerramos la sección delantera y vamos también preparando el tanque central de combustible, que se sitúa al parecer por el interior y el exterior de esa zona.;)

https://foro3d.com/attachment.php?at...1&d=1727791771

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248248

Me pilló la gripe y he estado en cama, pero bicho malo nunca muere, reanudamos el trabajo :-D

Unos renders. Se va ajustando la forma del tanque de combustible, estoy perdiendo bastante tiempo en buscar información sobre la antena, no se si exactamente va atornillada ahí o en el interior, a ver si doy ya con la info.;)

https://foro3d.com/attachment.php?at...1&d=1728050779

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248252
https://foro3d.com/attachment.php?attachmentid=248253
https://foro3d.com/attachment.php?attachmentid=248254

Terminamos la pedalera, los cables y unos aparatejos más y a descansar de la cabina, volveremos a ella cuando nos cansemos de lo siguiente.;)

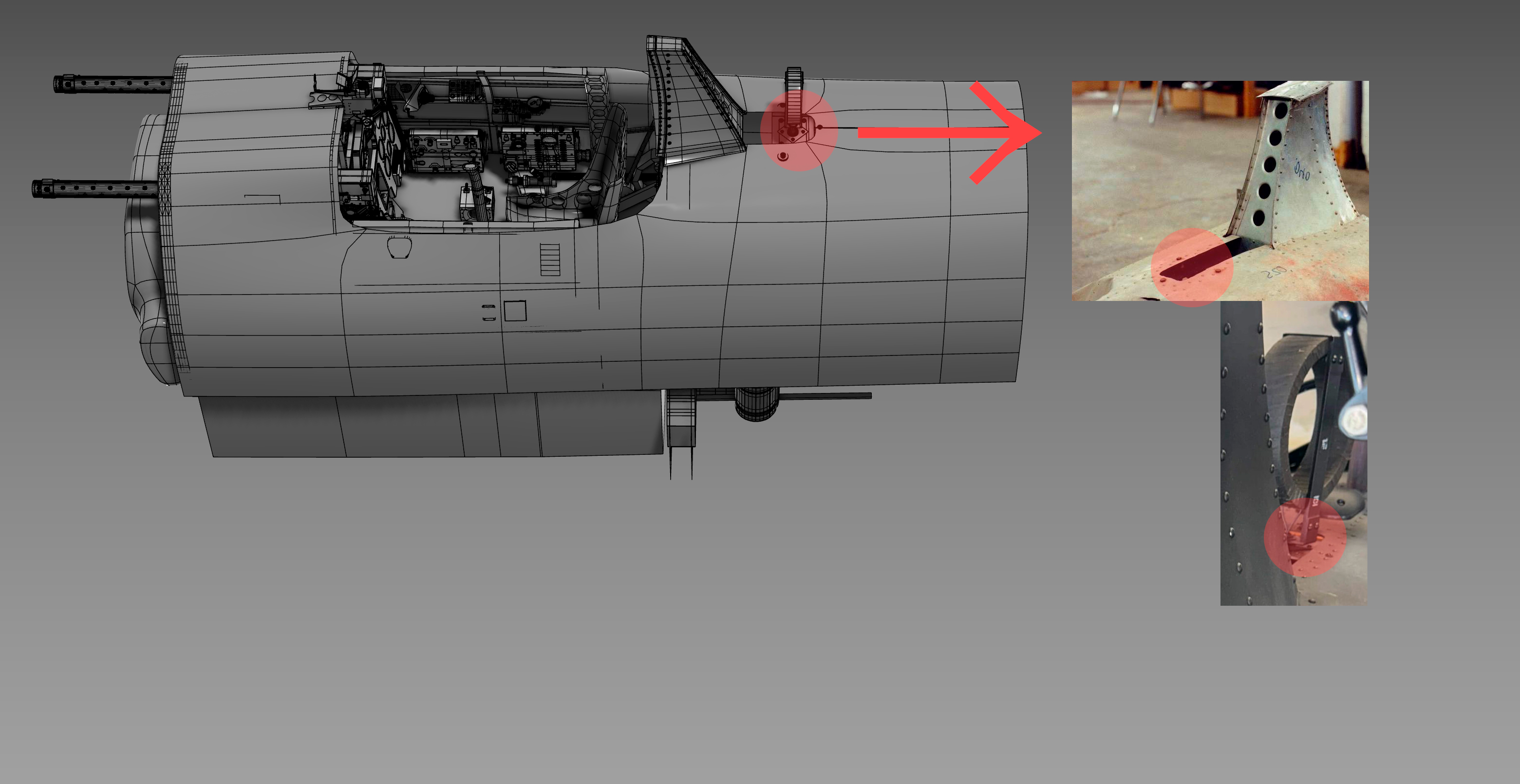

Edit. Sigo con la duda de la antena no he conseguido por ahora nada.

https://foro3d.com/attachment.php?at...1&d=1728657610

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248268

Va muy bien, ya quiero verlo terminado

Cita:

---

Iniciado por Gabriel Herrera

Va muy bien, ya quiero verlo terminado

---

Muchas gracias Grabiel aun queda bastante, pero vamos con ello;)

Situados los pedales en lowp nos queda acelerador disparador, anclajes de instrumental, tuberías, importante que se me olvidaba, cinturones de seguridad, ufff esto no se acaba :rolleyes::rolleyes::rolleyes:;)



https://foro3d.com/attachment.php?at...1&d=1729005982

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248273

El que busca con insistencia encuentra ;)



https://foro3d.com/attachment.php?at...1&d=1729167500

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248276
https://foro3d.com/attachment.php?attachmentid=248278

Cuidado no se te olvide ningún tornillo,,, :) :) :)

Cita:

---

Iniciado por Soliman

Cuidado no se te olvide ningún tornillo,,, :) :) :)

---

:-P:-P:-P:-P Ya parece que uno ve la luz detrás del túnel, le queda ya poco a la cabina, por lo menos para tenerla adecentada.

Vamos con la pedalera y estamos listos por ahora;)
Partimos de aquí.

https://foro3d.com/attachment.php?at...1&d=1729509003

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248288

:rolleyes:

https://foro3d.com/attachment.php?at...1&d=1729525536

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248290
https://foro3d.com/attachment.php?attachmentid=248292

Restauración de imágenes.;)

https://foro3d.com/attachment.php?at...1&d=1730557709

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248309
https://foro3d.com/attachment.php?attachmentid=248310
https://foro3d.com/attachment.php?attachmentid=248311
https://foro3d.com/attachment.php?attachmentid=248312

Restauración imágenes;)

Motor: Es una pieza que dejo para más adelante culpa de los pistones.;)

https://foro3d.com/attachment.php?at...1&d=1730557988

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248313

Acelerador y disparador.;):-D

Empezamos de aquí

https://foro3d.com/attachment.php?at...1&d=1730558074


Y terminamos así, a falta de unos detalles que ya subiré.;)

https://foro3d.com/attachment.php?at...1&d=1730558074

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248314
https://foro3d.com/attachment.php?attachmentid=248315
https://foro3d.com/attachment.php?attachmentid=248316

Y decíamos que a la cabina ya solo le quedaban los detalles de tubos y cables, y cosas menores que haríamos mas adelante y saltábamos a las hélices. Partimos de aquí, y la pieza de unión de las aspas tiene chicha:-P:-P

https://foro3d.com/attachment.php?at...1&d=1730558421

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248317

Vamos progresando y ya tenemos esto.;)

https://foro3d.com/attachment.php?at...1&d=1730558545

Cerramos la zona central porque esta en forma triangular y es una forma hexagonal que sacaremos con una booleana.:-D

https://foro3d.com/attachment.php?at...1&d=1730558661

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248318
https://foro3d.com/attachment.php?attachmentid=248319
https://foro3d.com/attachment.php?attachmentid=248320

Y queda así ;)

También unos renders del banco de pruebas. :-D
Edit. En los render se tapa la zona central con un hexágono, para posteriormente trabajar sobre ella.

https://foro3d.com/attachment.php?at...1&d=1730558861

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248321
https://foro3d.com/attachment.php?attachmentid=248322
https://foro3d.com/attachment.php?attachmentid=248323
https://foro3d.com/attachment.php?attachmentid=248324
https://foro3d.com/attachment.php?attachmentid=248325

Situamos ahora los elementos centrales, y los sistemas de escotadura de las hélices.;):-D
Edit. Se centra todo.;)

https://foro3d.com/attachment.php?at...1&d=1730559136

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248326

Seguimos con los renders del banco de pruebas.;)
Edit. En el último render hemos situado los soportes del sistema de escotadura, que luego se integraran mejor.:-P

https://foro3d.com/attachment.php?at...1&d=1730559279

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248327
https://foro3d.com/attachment.php?attachmentid=248328
https://foro3d.com/attachment.php?attachmentid=248329

Aquí se pueden ver mejor esos soportes.;)
Se ha colocado los sistemas en su sitio.

https://foro3d.com/attachment.php?at...1&d=1730559507

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248331
https://foro3d.com/attachment.php?attachmentid=248332

Y aquí la integración final de esos soportes. Más los tronillos que unen el capuchón:-D:-P

https://foro3d.com/attachment.php?at...1&d=1730559677

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248333

Se me olvidaba este render.:-D

https://foro3d.com/attachment.php?at...1&d=1730674653

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248344

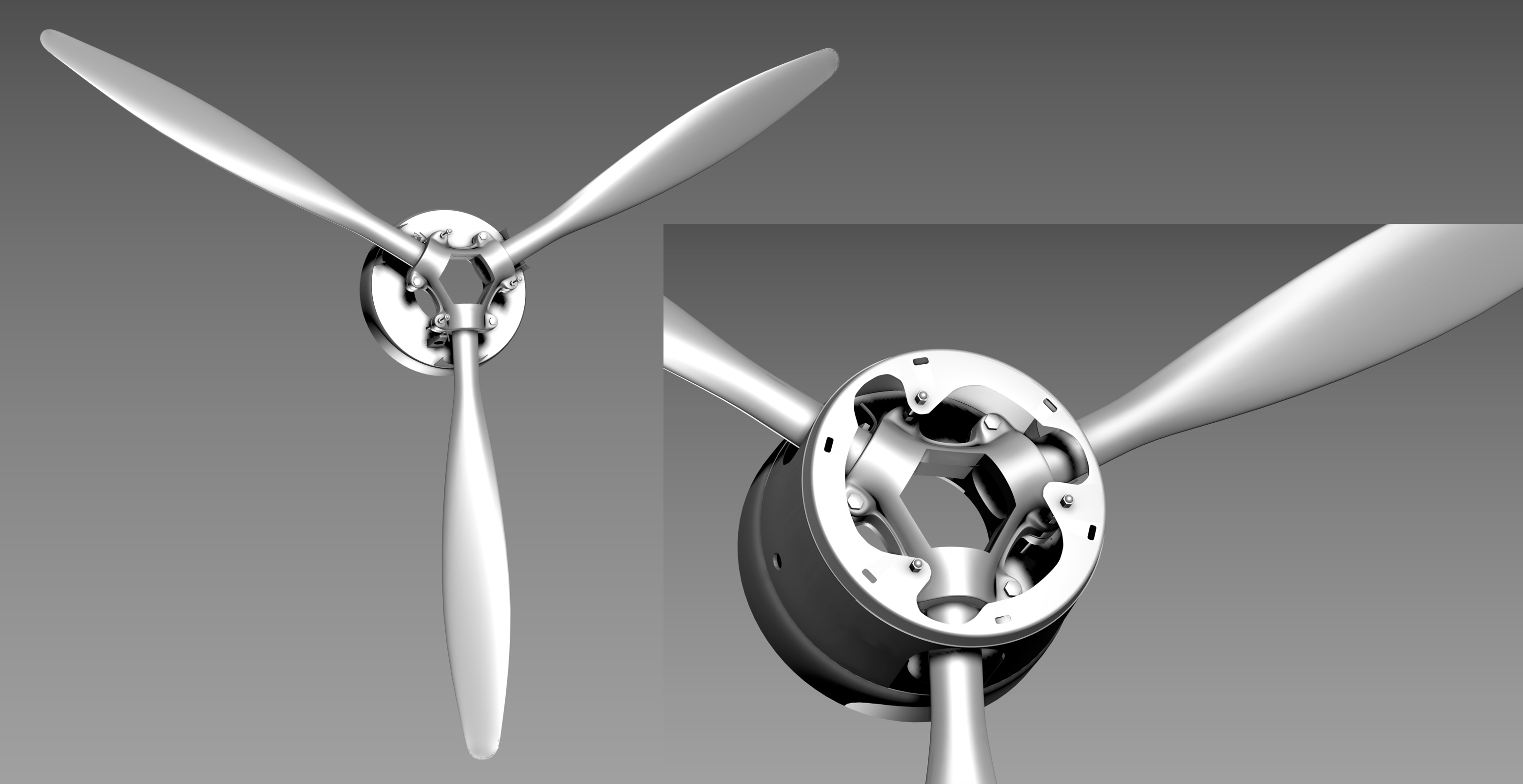

A falta de una pieza en el sistema de la hélice, pieza hecha a mano y tengo que ver bien como es, podemos dar por ahora por finalizada esa parte. Ahora voy a ver si puedo unir estas partes del fuselaje para preparar eses vértices a los que se refería Soliman;) y dejar listo el hueco de la cabina, para terminar la cúpula.:-D

https://foro3d.com/attachment.php?at...1&d=1730720308

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248346

Es una operación sencilla, pero siempre he pensado que hay que ir cuidando cosas respecto a la malla, he visto modelos en los que hacen cosas muy raras, en mi caso intento que al final sea una malla poligonal ordenada, luego a la hora de hacer los mapas de desplazamiento no tener problemas y colapsado el modelo no tengas problemas a la hora de cortar partes, hacer trampillas etc. Y también hay que pensar en el modelo 3d de por si y el que se va a imprimir, es decir hay que tener en cuenta bajo mi punto de vista las uniones que haces ahora, los polígonos que añadirás para perfeccionar ciertas partes, teniendo en cuenta lo que tienes en el ala y sobre todo en la punta de esta.;)

Edit Iré uniendo el fuselaje, dejando a un lado las alas para más adelante, elegir si se unen o quedan como un elemento separado. (versión modelo 3d)

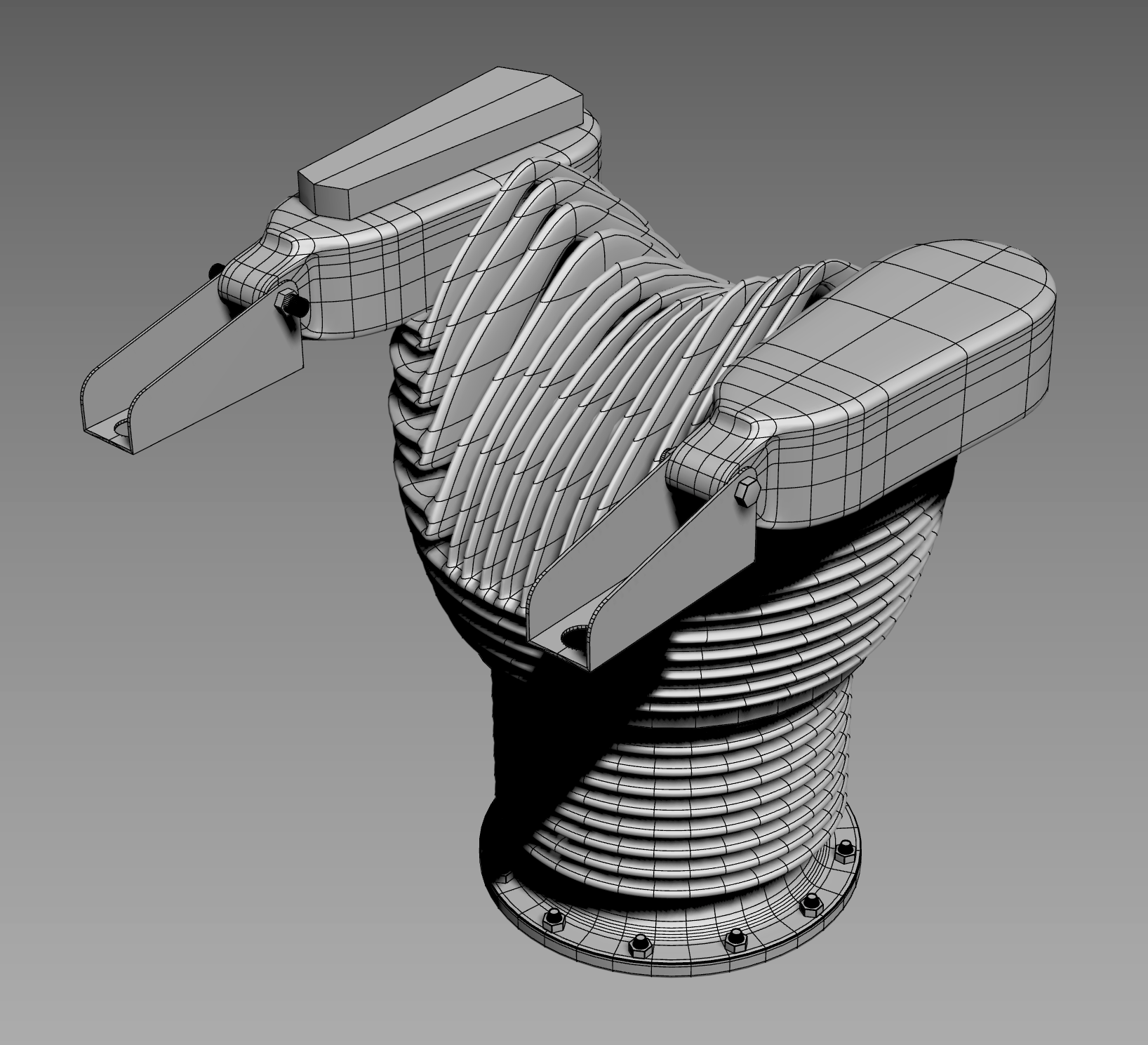

Aquí tenemos las piezas unidas en la visión isoline.

https://foro3d.com/attachment.php?at...1&d=1730721548

Y así es como iría quedando la malla poligonal.:-D

https://foro3d.com/attachment.php?at...1&d=1730721548

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248349
https://foro3d.com/attachment.php?attachmentid=248350

Y entre una cosa y otra sale esto.:-P Bomba de 250kg armada japonesa Nigoharu Este. Situada en la panza del avión, en la zona de las entre alas, era por lo general lo que cargaba un Kamikaze.:-?

https://foro3d.com/attachment.php?at...1&d=1730813723

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248353
https://foro3d.com/attachment.php?attachmentid=248354
https://foro3d.com/attachment.php?attachmentid=248355

Buf... que cantidad de cosas que lleva este avión... :) :) :)
Se ve todo estupendo, no digo ya, cuando este todo montado.

Saludos.

Cita:

---

Iniciado por Soliman

Buf... que cantidad de cosas que lleva este avión... :) :) :)
Se ve todo estupendo, no digo ya, cuando este todo montado.

Saludos.

---

Muchas gracias, es verdad son muchas cosas :-P:-D poco a poco.
Bomba terminada, creo que existía otra versión como esta de menor tamaño para las alas, buscaré info y si es así, curro que me ahorro.

https://foro3d.com/attachment.php?at...1&d=1730902619

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248358

Bomba con soporte Ver 1 ;)

https://foro3d.com/attachment.php?at...1&d=1730930327

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248359

Bueno con la panza estamos aviaos por ahora.;)

Con bomba de 250kg

https://foro3d.com/attachment.php?at...1&d=1731010654


Con tanque de combustible central al que hay que detallar un poco.:-D


https://foro3d.com/attachment.php?at...1&d=1731010654

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248371
https://foro3d.com/attachment.php?attachmentid=248372

Vamos detallando el tanque de combustible.;)

https://foro3d.com/attachment.php?at...1&d=1731020066

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248373
https://foro3d.com/attachment.php?attachmentid=248374

Hola a todos, terminados la bomba 250 y el tanque de combustible, pasamos al motor (harina de otro costal):-P:-P:-P
Vamos con el pistón de catorce más ¿Lo bueno? Hecho uno, hecho todos.;)

https://foro3d.com/attachment.php?at...1&d=1731252993

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248398
https://foro3d.com/attachment.php?attachmentid=248399

Tengo que hacer un modelo sin detallar del motor, debido a la gran cantidad de tubos que salen y gomas etc, necesito aclararme :-P:-P

La cosa iría así más o menos.:rolleyes:

https://foro3d.com/attachment.php?at...1&d=1731256301

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248400

Mucha tubería ;):-P

Edit había un p error en la colocación de los pistones









https://foro3d.com/attachment.php?at...1&d=1731265745

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248405

Madre mía este motor, es impresionante como te está quedando. :eek:

Cita:

---

Iniciado por 3dpoder

Madre mía este motor, es impresionante como te está quedando. :eek:

---

Gracias, un pequeño error tenia en la colocación de los pistones y aunque ahora esto es para hacerme una idea de tubos mejor que no la caguemos :-P:-P:-P:-P ahora me toca recolocar a mano.:-P:-P:-P:-P

Unos renders del banco de prueba.:-P
Esta es la versión que estoy haciendo para ver tubos y demás, hay que cambiar cosas y todavía le queda bastante.:-D;)

https://foro3d.com/attachment.php?at...1&d=1731277282

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248408
https://foro3d.com/attachment.php?attachmentid=248409
https://foro3d.com/attachment.php?attachmentid=248410

Vamos posicionado en lowpoly los tubos de escape, aunque me tengo que asegurar bien que van así respecto a que unos van fusionados y otros por libre:-P.

https://foro3d.com/attachment.php?at...1&d=1731332458

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248422

Aquí se puede ver como los tubos de escape van por fuera del fuselaje, parece que la cosa es mas o menos así.:-D

https://foro3d.com/attachment.php?at...1&d=1731353856

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248427

Está quedando increíble, ánimo!!!!

Cita:

---

Iniciado por wagion

Está quedando increíble, ánimo!!!!

---

Muchas gracias Waigon. Me encanta que te guste.:ole:ole

Bueno por ahora el demo del motor va así, ahora debo pasarlo al archivo de la cabina para situarlo hacer sus amarres y la zona de atrás, y aprovechamos y hacemos bien el tanque de combustible.:-D
En los círculos de sujeción todavía hace falta detalles. Una vez colocados los amarres y terminado algunos detalles, volveremos con los tubos de fluidos.:-P

https://foro3d.com/attachment.php?at...1&d=1731511459

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248439

Quedaría en esta posición, ahora haré el anclaje en lowp del bloque motor al fuselaje.

https://foro3d.com/attachment.php?at...1&d=1731512355

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248440

Más o menos iría así anclado.:-P

https://foro3d.com/attachment.php?at...1&d=1731516562

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248441
https://foro3d.com/attachment.php?attachmentid=248442
https://foro3d.com/attachment.php?attachmentid=248443

Ya estamos con el tanque de combustible y el agarre del motor ha sido ajustado.:-P



https://foro3d.com/attachment.php?at...1&d=1731603860

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=248455
