Retopo
retopo
Para utilizar retopología, primero hay que crear una figura de malla y luego borrarla.
Add>mes>plane - presionar x y eliminar vértices.
https://www.foro3d.com/extras/tutori...a/image357.jpg
Presionamos f9 y en la ventana Mesh presionamos retopología y nos saldrá otra opción de la cual seleccionamos Paint
https://www.foro3d.com/extras/tutori...a/image358.jpg
Se habrá creado una barra con unas opciones, llamadas Pen, line y elipse.
https://www.foro3d.com/extras/tutori...a/image359.jpg
Pen: dibuja a mano alzada.
Line: solo líneas rectas.
Elipse: crea un círculo que se puede estirar y convertirlo en elipse.
Como yo creo que lo mejor es verlo en imágenes voy a poner un ejemplo.
https://www.foro3d.com/extras/tutori...a/image360.jpg
https://www.foro3d.com/extras/tutori...a/image361.jpg
Cuando ya tengamos el dibujo hecho debemos presionar el botón.
https://www.foro3d.com/extras/tutori...a/image362.jpg
https://www.foro3d.com/extras/tutori...a/image363.jpg
Y así se aplica el retopología. La imagen inferior es un ejemplo de lo que se puede hacer.
https://www.foro3d.com/extras/tutori...a/image364.jpg
Extraído de apuntes Blender.
-
6 Archivos adjunto(s)
Retopo
Como el jefe se está enrollando poniendo cosas de Blender y yo últimamente me he acostumbrado a trabajar con retopología para usar como apoyo otro objeto que quede por debajo, os resumo lo que hago:

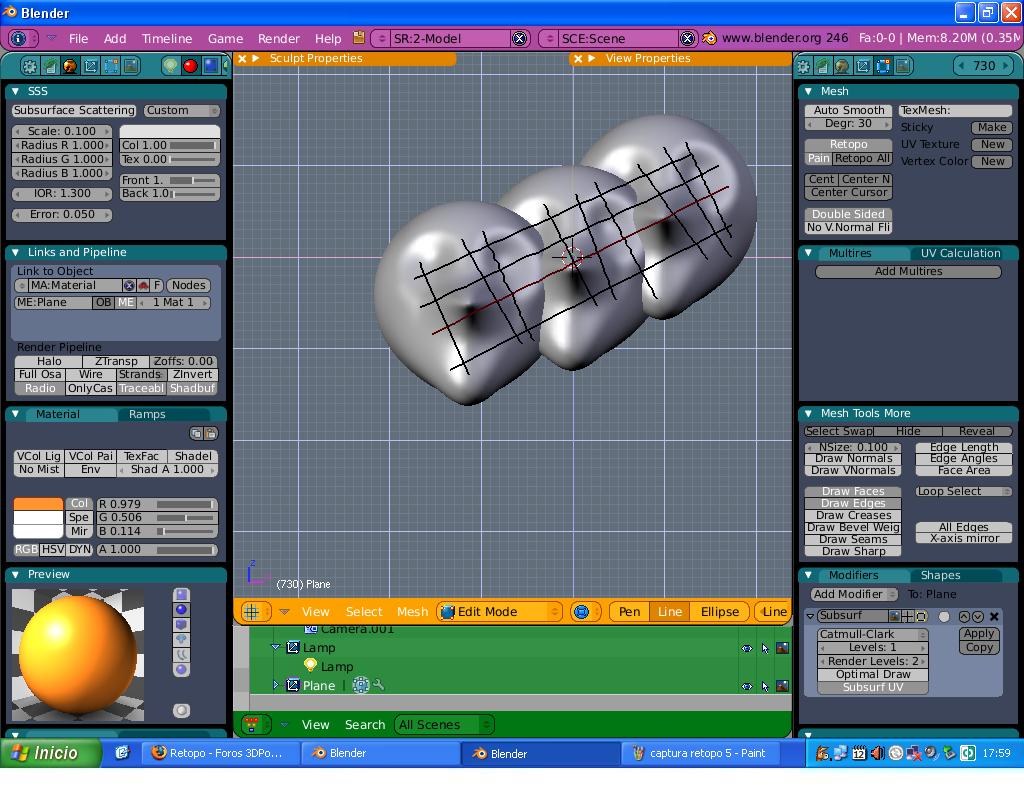

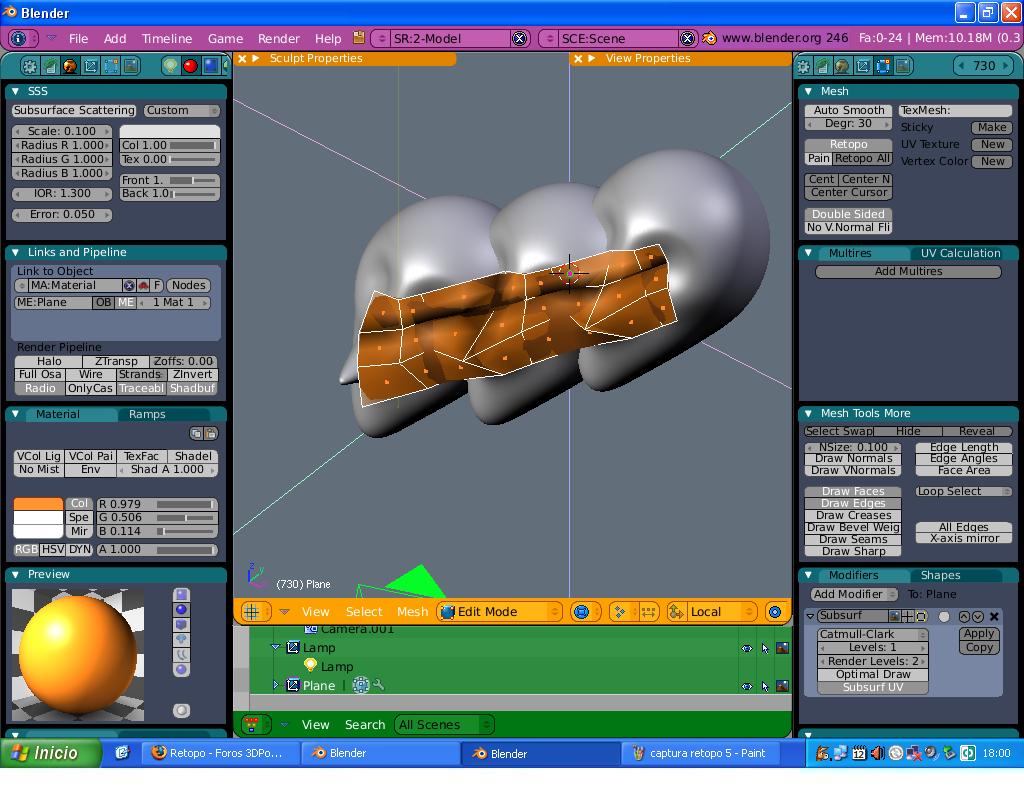

Imagen1 y 2:creo una esfera+subsurf y esculpo la forma aproximada que va a tener el careto.
Como dice el Boss, creo un plano y borro los vértices, sólo queda el.
Centro. Entonces voy a retopo>Paint y pinto la topología aproximada que quiero. Al pulsar enter se convierten en polígonos. Siempre en vista frontal o lateral ortogonal. Es bueno activar x-ray en las propiedades del objeto para ver los polígonos que quedan por debajo de la otra malla.

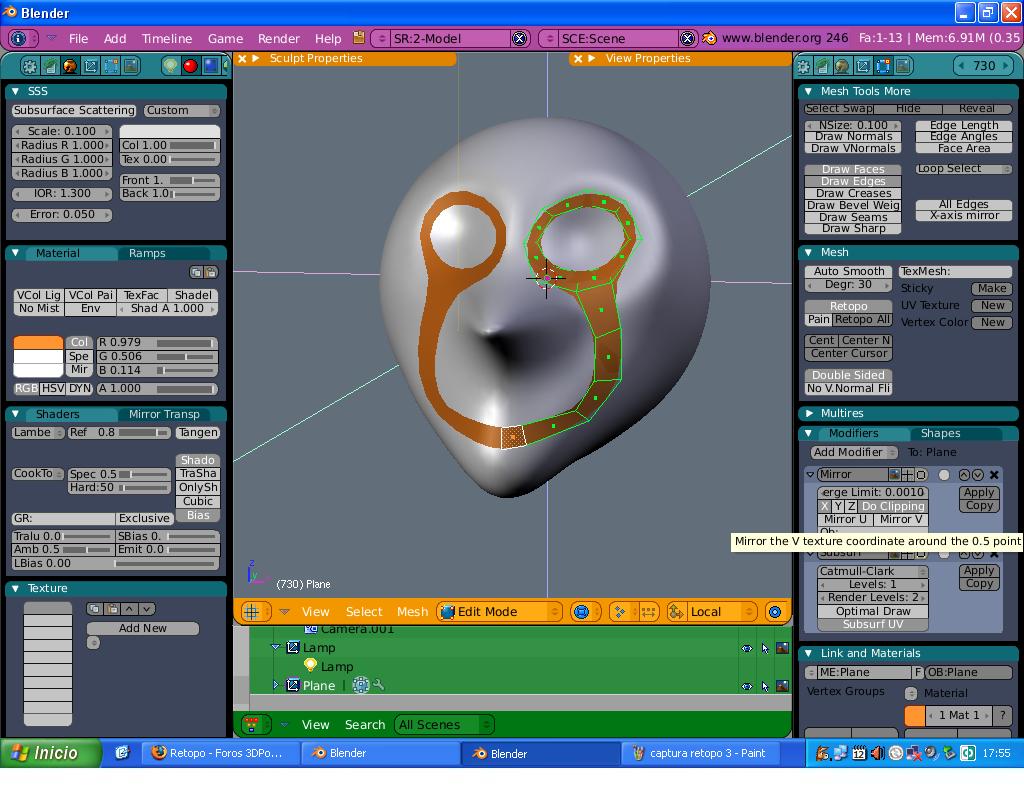

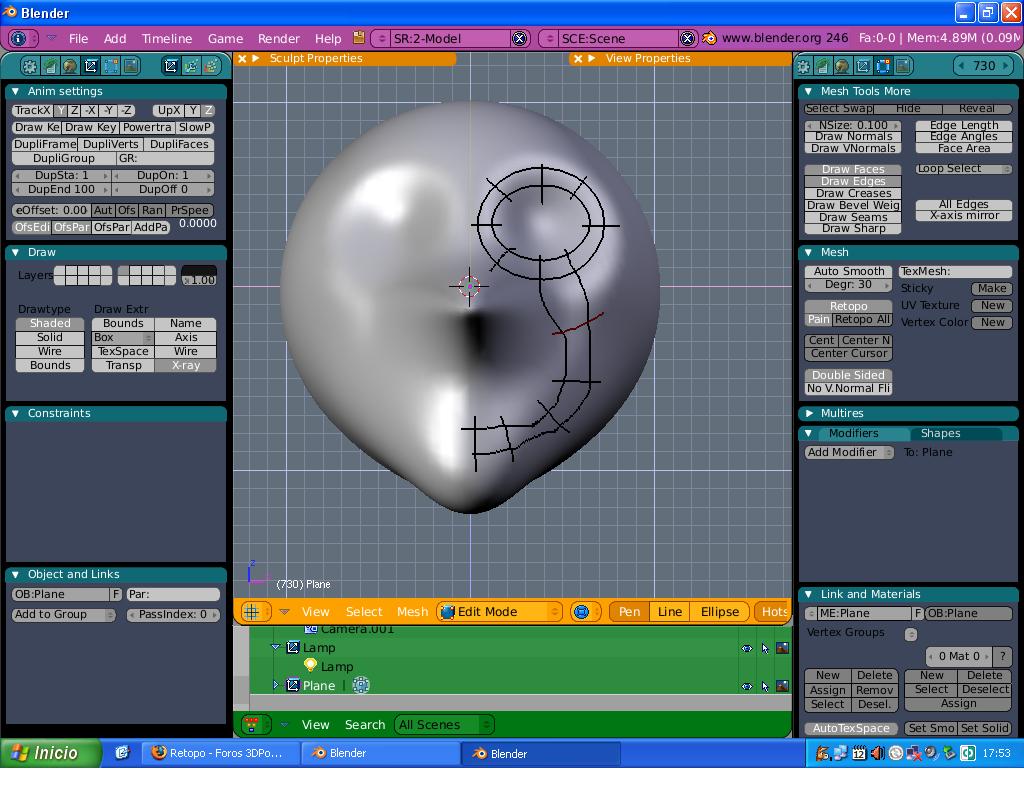

Imagen 3 y 4:cambio el color a la nueva malla para distinguirla mejor. Aplico mirror (con clipping en x) y subsurf. Ahora puedo seguir pintando o pasar a editar, los polígonos que se crean se pegan a la malla de debajo. También los vértices y/o Edges extruidos.

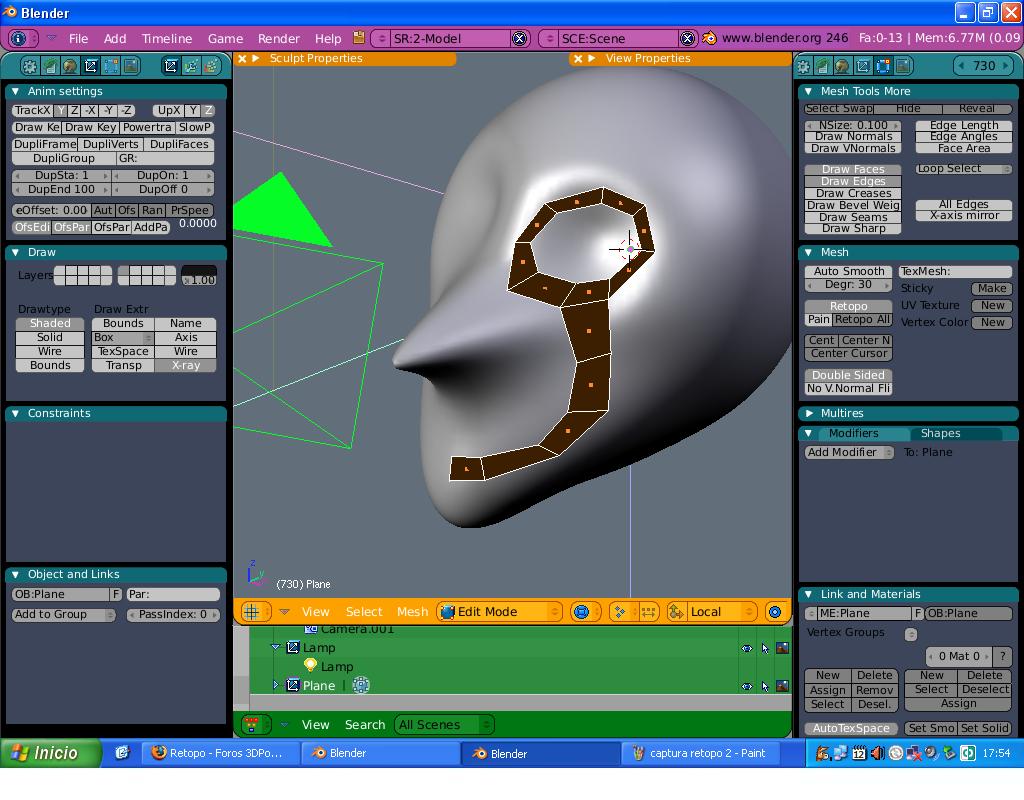

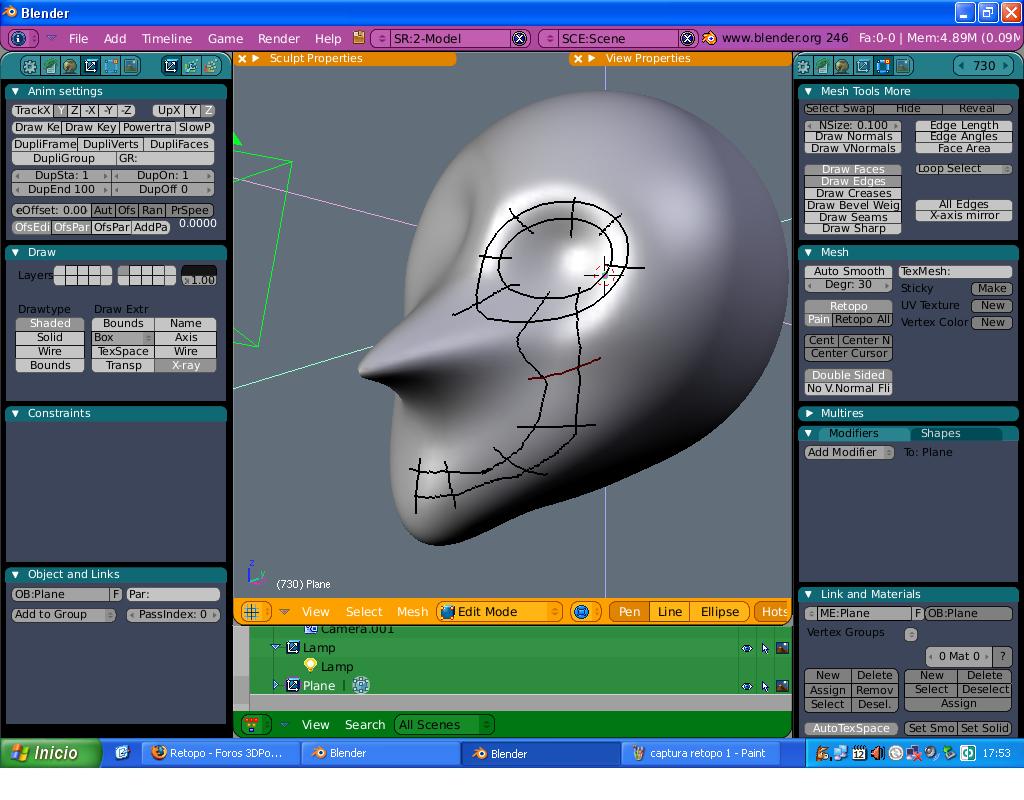

Imagen 5 y 6 i en vez de una malla tengo varias y uso Paint al dar enter, lo pintado también se proyecta sobre todo lo que tenga detrás.
Si queremos que un vértice o Edge no se pegue a la malla de abajo (porque vas a detallar la nariz o los ojos)desactivamos el botón retopología antes de moverlo o escondemos en el outliner el objeto.
Si hemos olvidado volver a pulsarlo siempre podemos hacer una selección y darle al botón, los elementos seleccionados se vuelven a pegar a la malla de abajo.
Cuando tenemos el careto que queremos en Low Poly ya es cuestión de irse a Sculpt o multires y seguir detallando pasando ya de la malla de apoyo.
Espero que a alguien que empiece con Blender le sirva para empezar a modelar con esta herramienta que para mí es ya indispensable, yo siempre empiezo creando mi patata de apoyo.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=81534
https://foro3d.com/attachment.php?attachmentid=81535
https://foro3d.com/attachment.php?attachmentid=81536
https://foro3d.com/attachment.php?attachmentid=81537
https://foro3d.com/attachment.php?attachmentid=81538
https://foro3d.com/attachment.php?attachmentid=81539
-
Retopo
Oh. Qué bueno. Gracias al jefe por el bombardeo de iconos blenderianos y a Gekonidae por extenderse un poco más sobre el retopología.
Era un tema sobre el que estaba al acecho y por fin tengo una referencia más concreta.
Lo intenté por mi cuenta y no conseguí nada.
De todas formas, lo del modelado orgánico lo voy a aplazar un poco más hasta que sepa algo sobre mapeados de relieve, Unwrap y algún detalle más.
Pues eso: gracias y saludos.
