Curvas Bezier

curvas bézier

este tutorial está basado en curve. En este caso he utilizado bézier.

Creamos una escena limpia, y en vista frontal (1 tecladonum); creamos una nueva curve> bézier curve.
http://www.foro3d.com/attachment.php...1&d=1220996730

ahora esta curva la vamos a convertir a una forma de trabajar más sencilla. Se presiona f9 y en la ventana curve tools se presiona el botón poly.
http://www.foro3d.com/attachment.php...1&d=1220996758

ahora ya tenemos una forma de trabajar mucho más sencilla, solo hay que seleccionar los vértices y trabajar con ellos.
http://www.foro3d.com/attachment.php...1&d=1220996788

bueno, pues he creado un cuadrado (pues para eso no hacía falta elegir una curva, no) pero, todo tiene su truco. Creo un círculo bézier con add>curve> bézier circle.
http://www.foro3d.com/attachment.php...1&d=1220996815 http://www.foro3d.com/attachment.php...1&d=1220996834

lo redimensiono con s haciéndolo más pequeño y lo coloco encima del cuadrado.

http://www.foro3d.com/attachment.php...1&d=1220996862

que sorpresa, se ha creado un círculo en el interior del cuadrado. Bueno, pues repito y pongo otro.

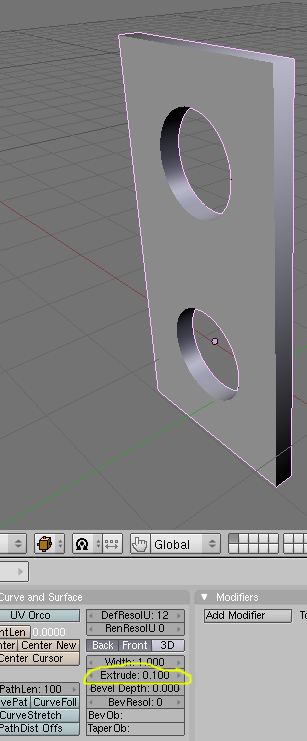

Voy a hacer un render; pero primero le voy a dar un poco de volumen, para ello en la ventana curve and surface (f9) le subo la extrusión a 0.100.
http://www.foro3d.com/attachment.php...1&d=1220996891



Ahora voy a hacer que uno de los lados del cuadrado sea curvo. Solo hay que seleccionar el cuadrado (una forma sencilla es seleccionando un vértice y presionado l) y lo volvemos a convertir en bézier.
http://www.foro3d.com/attachment.php...1&d=1220996920

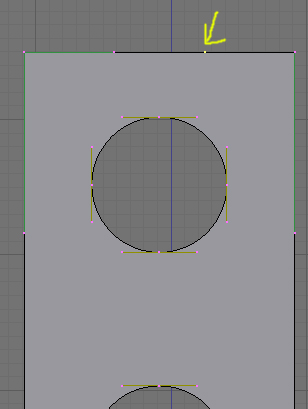

estando ya en bézier vamos al cuadrado y seleccionamos este vértice.
http://www.foro3d.com/attachment.php...1&d=1220996946

lo estiramos.
http://www.foro3d.com/attachment.php...1&d=1220996972

repetimos lo mismo con el vértice contrario y nos quedará una cosa parecida a esta imagen.
http://www.foro3d.com/attachment.php...1&d=1220996997

tiene muchas posibilidades.

Extraído de Apuntes Blender

.
