Hola, a ver si alguien me puede echar una mano. Esoy haciendo una escalera en 3ds Max, ya tengo hechos las huellas y contrahuellas.
Lo que no sé cómo hacer es la losa que aguanta sobre las que descanasan los peldaños.
Bueno en plan chapuza lo podría hacer, pero para bien o para mal, me gusta hacer las cosas bien.
Bueno os adjunto el archivo. Gracias.
Oye a un que sea si podrías poner una imagen de la escalera. Sabes el 3dstudio Max ya trae modelos de escaleras, las cuales puedes personalizar.
Perdona creía que había adjuntado el archivo de 3ds Max pero se ve que no. Lo vuelvo a adjuntar.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=68557
Disculpa que me meta, pero traté de abrirlo y da error, si puedes revísalo a ver.
Lo he guardado en 3ds.
Cuelga una imagen mejor es más rápido y fácil de ver.
Ahí va la imagen y el archivo 3ds.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=68870

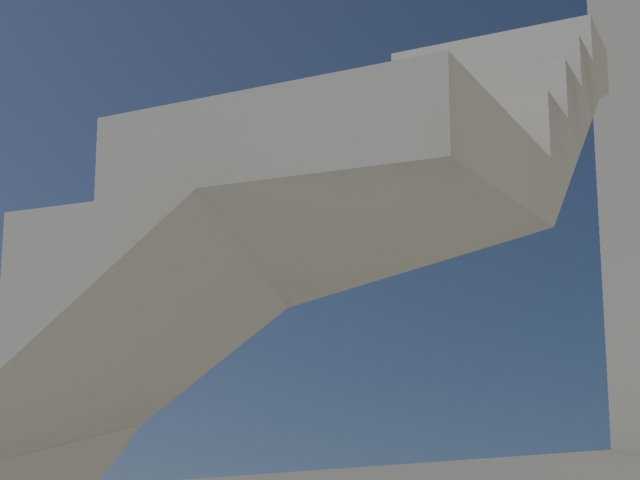

Ahí va la imagen.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=68881
Bueno, como ya tienes el molde, dibuja el perfil de cada sección, selecciona las aristas laterales de cada tramo y pica create shape from selection y completas el dibujo de la sección (con todo y losa) y luego extruyes, la altura de extrusión es el ancho de la escalera, al final colócalos en su posición y acomodas y sueldas vértices, saludos.

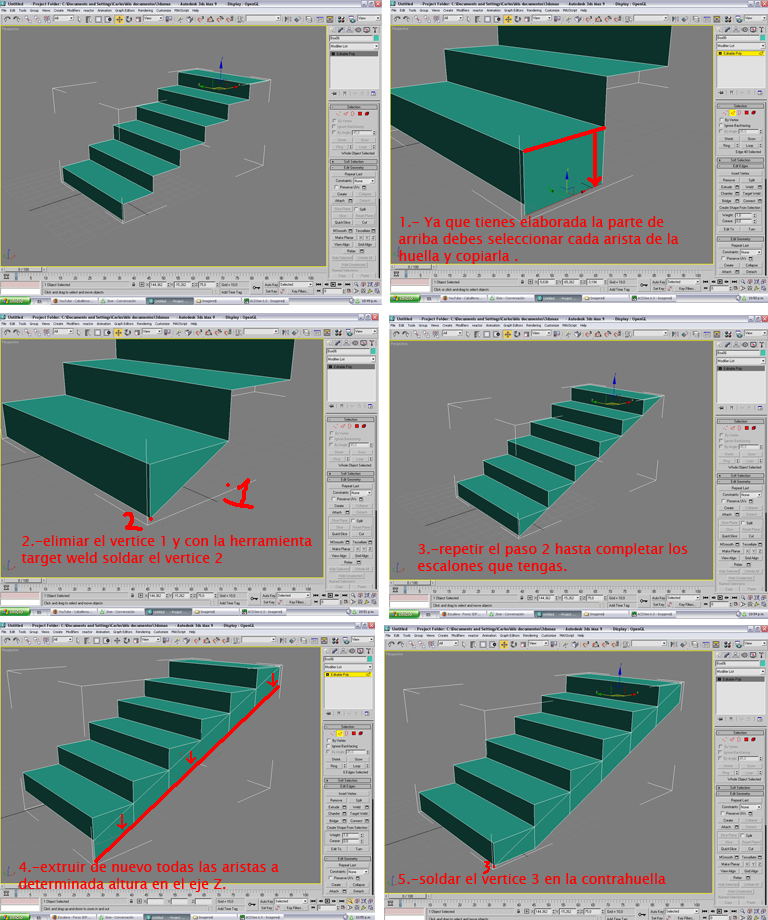

Saludos alex222 aquí te va una explicación de lo entendí, si es eso y hay algo que no supe explicar me avisas. Sé que hay otras maneras, pero fue lo que se me ocurrió.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=68935
https://foro3d.com/attachment.php?attachmentid=68936

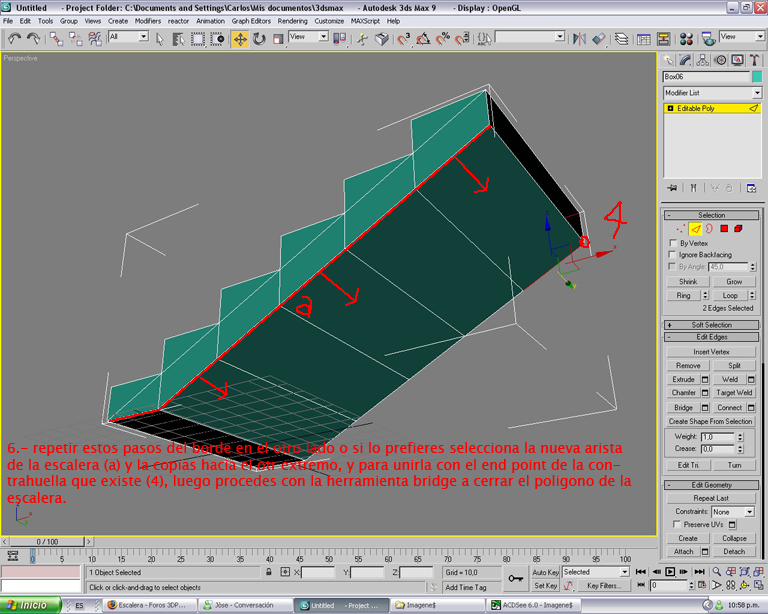

Efectivamente, hay muchas maneras. Una sencilla que me llega a la mente es seleccione todos los polígonos duplicarlos a la altura que deces y con el botón crear polígono, unes las partes que serían las tapas, cálculo que serían unos 6 polígonos creados manualmente y al final seleccione todos los bordes de un jalon u le das cap.

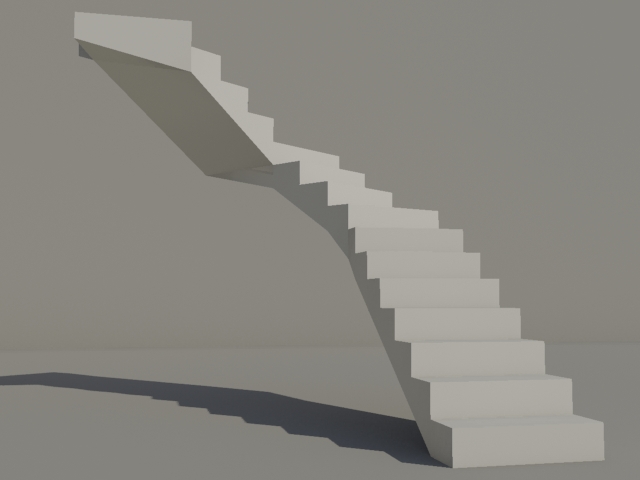

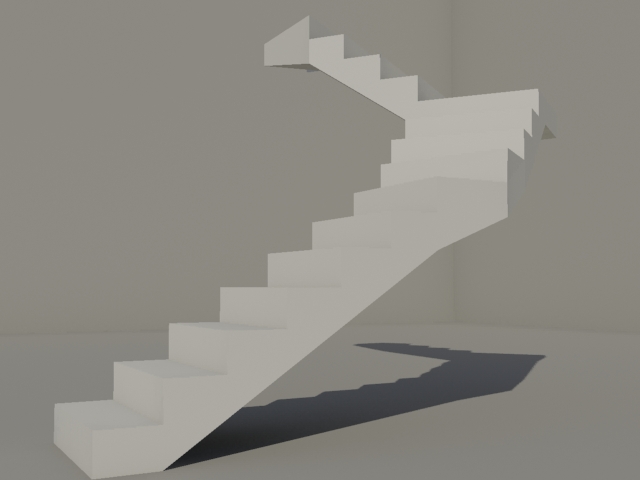

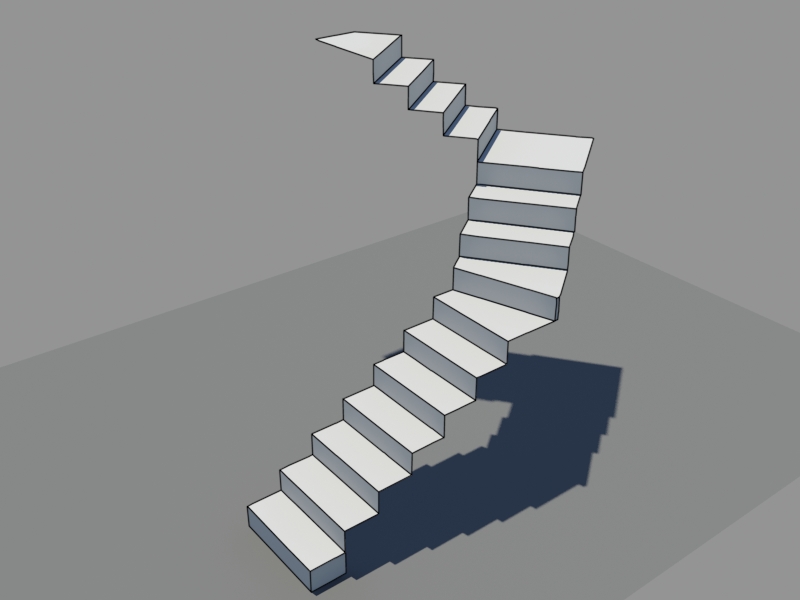

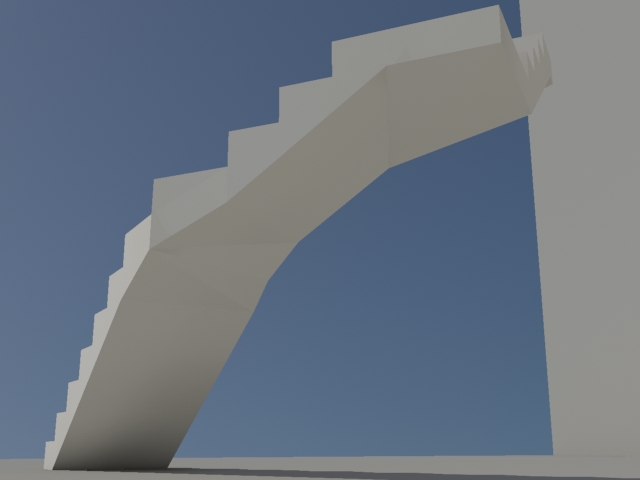

No vi que subiste el archivo alex, revísala a ver qué te parece, cualquier cosa avisas.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=68941
https://foro3d.com/attachment.php?attachmentid=68942
https://foro3d.com/attachment.php?attachmentid=68943
https://foro3d.com/attachment.php?attachmentid=68944
