Arquitectura urbanización en vera Almería

Buenas, ya tenía ganas de volcer a enseñar algo, bueno os cuento un poco el proyecto, es una urbanización compuesta por 8 bloques todos diferentes (eso me ha hecho mucha ilusión), 18 viviendas pareadas (4 modelos) y un club social, el tiempo para hacerlo ha sido bastante justo, (todavía no lo he terminado es un avance para que vean algo)
El software que he usado es el max7, Vray y Adobe Photoshop. Saludos gente y darle a la cerveza este verano como mandan los canones.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=16309
https://foro3d.com/attachment.php?attachmentid=16310
https://foro3d.com/attachment.php?attachmentid=16311

Para pegarme un tiro con las imágenes, bueno a ver si luego las cuelgo como dios manda. Bueno me voy a papear.

Las imágenes son muy chicas podrías subir alguna más grandes que no se ve nada.

Eso, cuélgalas bien porque tiene buena pinta.

Utiliza la opción adjuntar del foro, para publicar tus imágenes, la tienes justo debajo de dónde se escribe el texto para publicar los mensajes.

Ya están la imágenes, de infarto que empanada Mental tengo esta mañana.

Están muy chulas, aunque me ha dado la sensación de que la hierba es un poco grande ().

Si es posible que el mapeado sea un poco grande, son detalles que te das cuenta cuando ya has tirado el render, lo tendré en cuenta para el resto de imágenes de la urbanización. Un saludo trinidad.

Qué mapa has utilizado para el displace del césped?

Es un mapa de desplazamiento.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=16292

Gracias, no hacía falta que lo subieras, simplemente quería saber si era procedural, un bitmap de ruido, como es el caso o el mismo césped, gracias, de nuevo.

De nada Trenz.

¿Cómo conseguiste esos setos?

Que tal gose, los setos son simples objetos con un desplazamiento de Vray. El mapa que he usado para el desplazamiento lo tienes ahí mismo. El material es un mix con 2 texturas diferentes una de césped y otra de césped con flores, y una máscara para mezclarlos. Saludos.

Pero, me engaña la vista o hay zonas huecas? También puede que sean las flores de la 2ª textura, no se chico. Saludos.

Son las flores tío, si vieras la imagen a un mayor tamaño lo verías mejor. Saludos.

Gracias por la aclaración.

De nada tío, cualquier duda o lo que sea, aquí estoy para responder.

Son muy buenas tío, ya las vi bien, me gusta, pero sigo pensando que te sobra el sillín de la bici.

Me gustaron tus imágenes, puedes comentar algo acerca de las luces que utilizaste y su configuración.

Bueno, para la iluminación he usado el Vray, una direct con las sombras área. A ver si luego tiempo y cuelgo los paremetros. Saludos.

Qué tal, aquí os muestro una actualización del trabajo. Saludos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18060

Excelente trabajo, muy grande por cierto. Que máquina usas para mover estos modelos? Y me gustaría que me dijeras con detalles como mapeaste la calle. Gracias y saludos.

Increíbles magnitudes, tuve que hacer un trabajo también bastante grande, pero no se compara con este, los árboles son planos con su canal alfa? La iluminación esta compuesta por solo una direct, ¿no? Parámetros?
Me interesaría saber también cómo te ha ido moviendo tantos polígonos, me imagino que sobre todo mucha RAM.

Excelente, todas mis congratulaciones.

Hola qué tal, Nacho, el motor de render que he utilizado es Vray con una direct con sombras Vray y área shadow activada con 0,5 en size y 16 en subdivisiones.

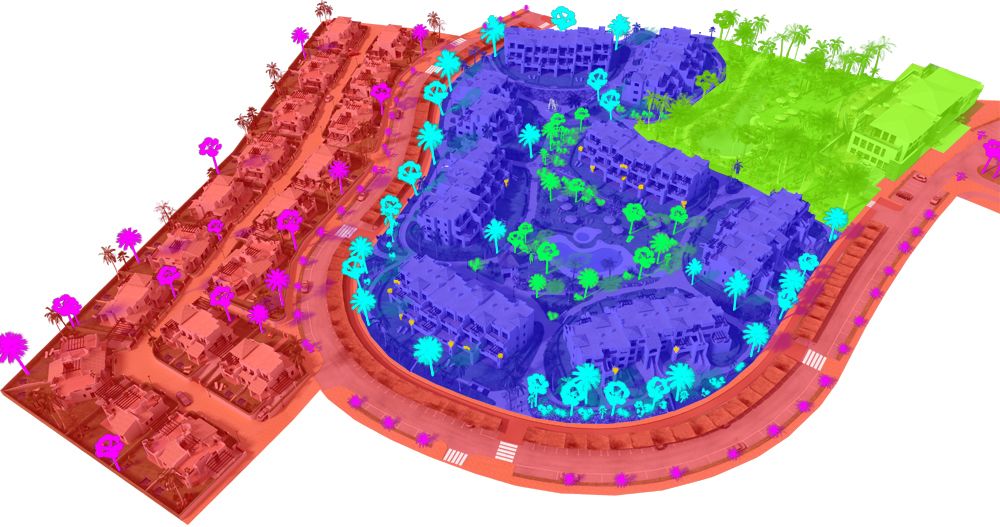

La vegetación la mayoría es Xfrog y muchos planos con su alpha. El render lo he dividido básicamente en 3 partes, bloques, pareados y club social. Además, he añadido más vegetación tirando un matte shadows.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18266

Qué tal cursor gracias por tu comentario, la máquina que tengo es un Dual Xeon con 3 gigas de Ram y la tarjeta de video es un FX 1400.

El mapeado del asfalto es un mixer con 2 texturas de asfalto y un mapa de opcidad para hacer la mezcla. Luego en Adobe Photoshop la he retocado un poco y le he hecho un poco de desgaste en las zonas donde circulan los vehículos. Si quieres el material déjame tu mail y te lo envío. Saludos.

Muy buen trabajo, y muy grande. Una pregunta, cuánto tiempo llevas haciendo el proyecto? Pues a mí me ha tocado hacer uno de 35 viviendas muy parecidas a esas, y quisiera saber para tener una referencia del tiempo. Saludos y felicitaciones.

Buenas carlosall muchas gracias, este proyecto lo inicie en septiembre de 2004 que me pasaron los primeros planos de los bloques (diferentes modelos hasta dar con estos últimos, unos 6 modelos diferntes). Después empecé con el club social, luego con los pareados y se hicieron muchos cambios hasta conseguir los modelos actuales.

Trabajo en un estudio de arquitectira así que, experimentan conmigo hasta dar con el modelo deseado. El tiempo que he tardado no has sido continuo porque este proyecto lo he ido realizando conforme mis compañeros Iván terminado los planos.

Este proyecto me ha resultado muy complicado a la hora de modelado, ya que son 8 tipos de bloques diferentes, 5 tipo de pareados etc. Las viviendas son complejas por la cantidad de curvas y detalles que tienen.

El tiempo que se tarda es muy relativo depende de la facilidad que tengas de modelar, texturizar, iluminar etc. Yo hay proyectos que los he terminado en 4 días y otros supuestamente de las mismas dimensiones 2 semanas.

No sé si te servirá mucho de ayuda, normalmente los trabajos que hago de freelance me envían los planos y estimo un tiempo y un precio, pero para eso tengo que verlos planos y saber la cantidad de cámaras que quieren etc. Saludos.

Ya que mencionaste el Xfrog, probaste con el SpeedTree? O mejor dicho porque usaste el Xfrog y no otro? Como es eso de Matte Shadow para agregar vegetación? Saludos.

Qué tal cursor, he utilizado el Xfrog porque tengo las librerías de modelos y muchos los tengo optimizados, simplemente por eso. El SpeedTree no lo he usado habver si tengo tiempo y le hecho un vistazo. El mayor problema que tiene Xfrog es que pesan mucho los modelos.

El tema de matte_shadows es sencillo en los foros tienes mucha información al respecto. Lo he utilizado para obtener el render de la vegetación con sus sombras, le aplicas el material matte al terreno (configurándolo para que solo se renden las sombras sin el terreno) con Vray tienes que hacerlo en las propiedades del objeto, marcar matte que afecte al alpha.

Siento no poder ayudarte más, si quieres te puedo enviar el archivo con la escena para que veas las configuraciones porque no tengo mucho tiempo. Saludos.

Gracias Manu por compartir de esta manera, se agradece al igual que se felicita éxitos.

De nada Nacho, aquí estamos para ayudar en todo lo que se pueda menos prestar dinero. Saludos.

Por curiosidad, tiempo de render? Esa monstruosidad debe haberte costado un riñón, podría saber el conteo de polígonos, me intriga bastante.

Buenos días. Hernanjl, a ver si tengo tiempo y miro la cantidad de polígonos. Ahora tengo el PC saturado, los tiempos de render en el conjunto de 5-6 horas cada zona calculando previamente el irradiance. La escena la tengo optimizada al máximo, te digo que si le meto una planta más el 3ds Max se despide sin decir adiós. Una de las cosas que tuve que hacer es añadirle vegetación utilizando matte shadows y montarlo en Adobe Photoshop, el cliente quiere mucha vegetación y son muchos polígonos. Saludos.

Un detalle que no te he comentado es el tamaño de salida que fue de 6000x4500. El ordenador que tengo en la oficina es un Dual Xeon a 3.4 Ghz con 4 Gb de RAM. Por cierto, el cabrón le mete a mi Dual Opteron que tengo en casa. El Opteron lo veo más estable, pero en tiempos de render el Xeon le gana.

Buenas, aquí os dejo el último render de las viviendas pareadas a ver qué os parece, al coche le falta una rueda, pero lo estoy solucionando. Saludos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=155146

Está muy, muy bien tío el único fallo gordo que le veo son las plantas de primer planos que para el ángulo de vista que es no cuadran mucho, parece que son gigantes y te rompe toda la escala de la escena.

Otra cosa que veo, pero esto ya de diseño arquitectónico es que el yakusi se ve muy cutre.

Gran trabajo, eres un monstruo tío.

Nuevamente lo digo, gran trabajo. Saludos.

Que tal Gagui gracias por tus comentarios, el tema de las plantas están bien a su altura el caso es que parece que no están en el mismo plano o las he añadido en Adobe Photoshop, puede ser por el desenfoque que le he puesto en Adobe Photoshop y en la altura de la cámara. El jacuzzi es realmente cutre no está muy bien trabajado a nivel de modelado, pero da le pego. Muchas gracias carlosall. Saludos.

Esta está mucho mejor, enhorabuena.

Muchos gracias, he visto tu book y tienes trabajos muy buenos, el de schweppes me encanta, riveira sacra, los cocos. Saludos.

Manuart, hola me parece un curro de lo más guapo y más que decente de lo que corre hoy por hoy en el mercado, yo estoy empezando a conocer Vray y me ha parecido que has comentado de pasar el archivo por mail para conocer las configuraciones, si no te parece adecuando podías dejar los parámetros de configuaracción de la iluminación y de la ventana completa de Vray, es que, sin que nadie comparta es difícil aprender y por fortuna en este foro nadie titubea a la hora de compartir. Gracias a todos.

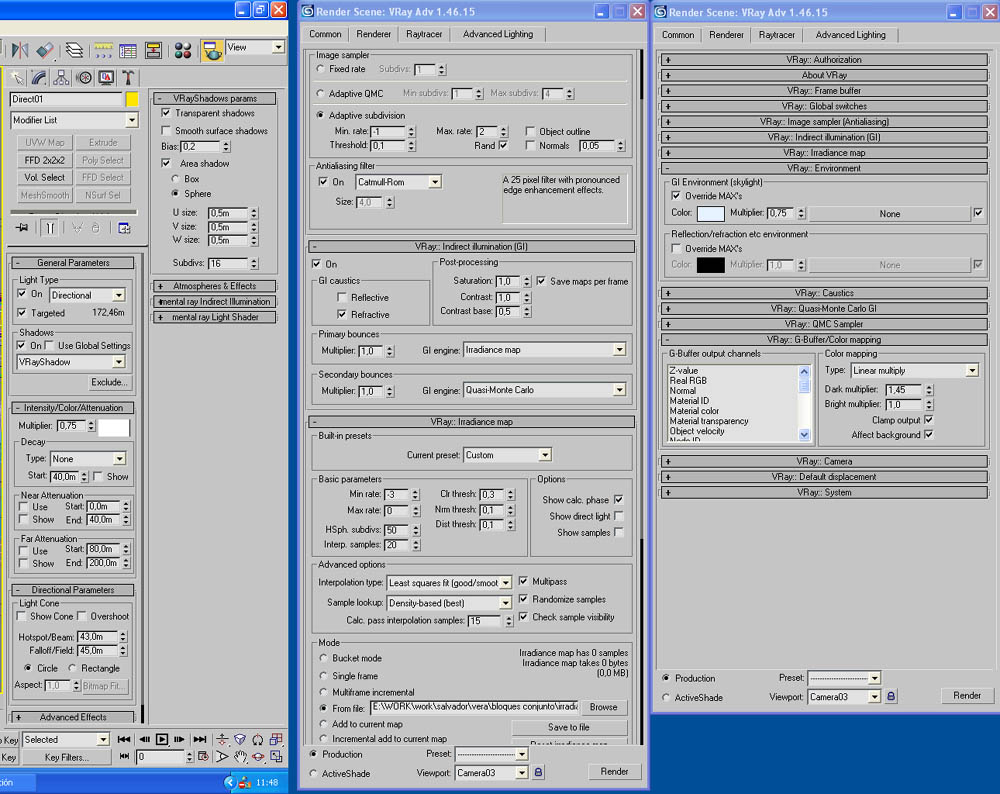

Qué tal 3d-chikleete, muchas gracias por tus comentarios, te adjunto los parámetros de render y los de iluminación. Estas imágenes llevan postproducción en Adobe Photoshop, niveles, brillo y contraste, saturación, enfoque, ruido etc. Saludos y aquí estamos para echar una mano.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18665

Muchas gracias Manuart, lo que me está matando a mi principalmente es ese desplazamiento del césped, los tiempos de render se te abran pirado muchísimo, ¿no? Que parámetros has usado y textura, vaya que pidón soy, pero es que, me tiene flipado.

Qué tal tío, te adjunto el material y el objeto con el desplazamiento, perdona que las texturas no sean de más resolución, pero no puedo superar las 2 megas. Si quieres te las puedo enviar a tu correo. Saludos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18676

Que buen trabajo, ¿cómo pocos la verdad, me doy cuneta que necesito nueva máquina, en la mía jamás podría trabajar semejante inmensidad de proyecto.

En verdad excelente.

Hola Manuart, esa última imagen está mucho mejor, sí señor, pero ya me puse en exquisito para criticar y para que tu trabajo sea hiper-realista, lo digo por los reflejos de los cristales porque se ve en el horizonte que no existen las plantas que pusiste en php.

Pues es eso nada más amigo, suertess.

Gracias por vuestras respuestas, me has pillado cursor ese fallo a ver si lo soluciono. Saludos. Rodmijo la máquina que tengo actualmente es un Dual Xeon 3.4 con 4 Gb de Ram y una FX 1400 pero la imagen del conjunto la he tenido que hacer en varias partes. Normalmente en casi todos los renders la vegetación que está en primer plano y la de fondo la tiro aparte para que el proceso sea más rápido. Saludos.

Esta será la última, eso espero. Lo que tengo que hacer ahora es un montón de cambios de última hora. Un coñazo vamos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18843

Manuart, una pregunta, que control de exposición usas? (linear, Hsv, o exponential), y lo otro, qué tipo de vegetación usas? Bloques, la modelas,es solo Xfrog?
Bueno eso, saludos.

Insisto este es un gran trabajo, no tan solo porque son buenas imágenes sino porque el tamaño del proyecto es inmenso, y sacar renders tanto del proyecto en general y luego de cada una de las casas, es uf, ya me toco hacerlo a mí también. Saludos.

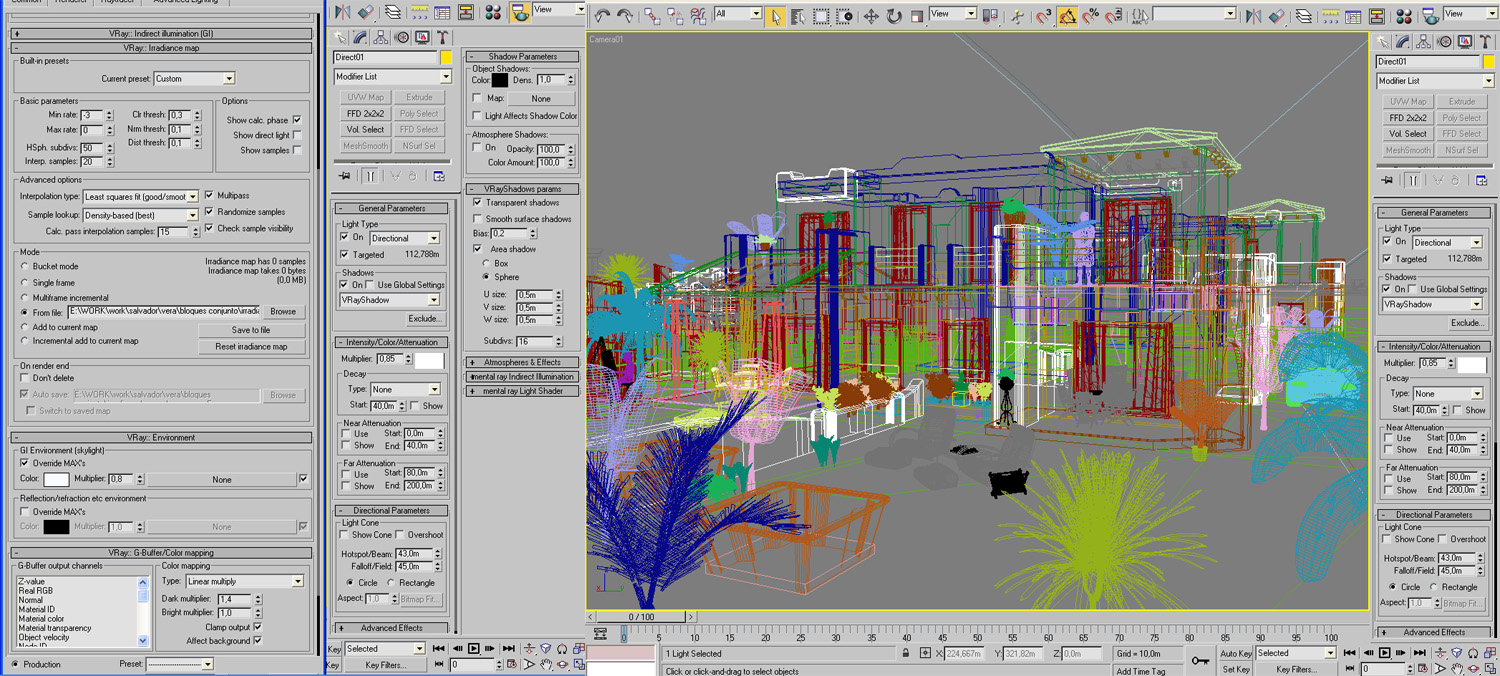

La vegetación es Xfrog menos 2 modelos de palmeras. Los Xfrog la mayoría las las tengo optimizados, borrandole caras ocultas, optimizando etc, siempre dependiendo del tiempo que tenga para tirar el render. Hay muchas librerías de modelos Xfrog, Onyx-tre, speed-tre etc.+. Saludos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18859

Hola, gracias por el wire, y por el comentario de mi imagen, a ver comento todo aquí mejor. Lo del Color Mapping lo preguntaba por que me suponía que era linear, y encuentro que tus imágenes tienen demasiado contraste, y hay aristas que no se notan bien al ser los muros blancos, has probado con otro Color Mapping? Yo alguna vez probé con linear y me costaba manejar eso, ahora casi todos los exteriores los hago con exponencial, pero tiene el problema de que el sol como que pierde fuerza, (eso me lo has comentado), pero puedo a veces mermar eso con Adobe Photoshop, bueno es cosa de gustos.

Además es una joda ir probando estos, pues la configuración que uno ocupa para exponencial si la ocupas para linear se te quema todo.

Lo otro, has probado, Onyx Tree, SpeedTree, Xfrog? Puedes comentar algo de ellos y cómo se llevan con la máquina cuando hay que meter bastante vegetación como en nuestros casos, ah y que tal real se ven.

Bueno eso, y saludos y gracias.

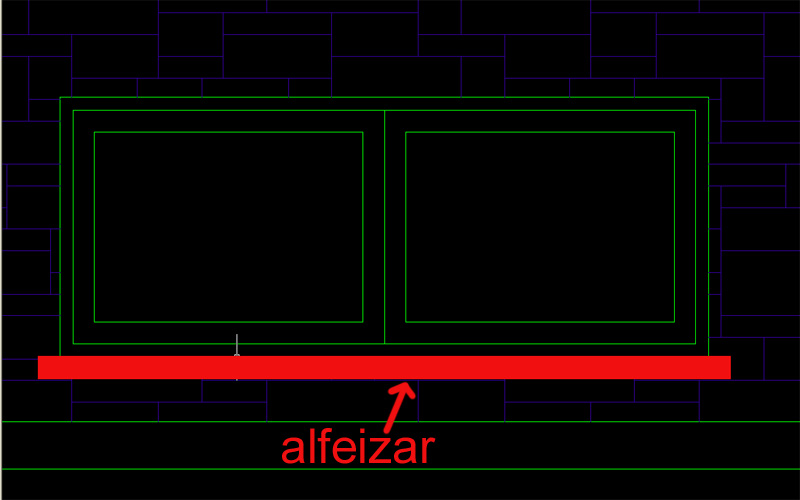

Posdata: ah algo del otro mensaje, qué significa alfeizar, de las ventanas.

Espectaculares los renders, realmente se los ve muy vividos a los espacios, muy buenos, me encanta la escala de vivienda que les diste a las imágenes.

Te felicito.

Pedido, podrías poner los detalles de parámetros del filtro a que elegiste. Saludos.

Hola Carlos, para interiores si que utilizo el exponencial y para exteriores el linear es muy importante donde situes la luz para simular el sol (spot o direct) para que tú imagen parezca más real. Normalmente en el max intento que no se me quemen mucho las escenas y luego en Adobe Photoshop retoco los niveles manualmente, la saturación, corrección de color para modificar algún tono que no me convence, brillo y contraste, ruido, enfoque etc. Si te fijas cuando pones exponencial tienes que subir la intensidad de la luz mucho 1.5 - 1.8 para que se te marquen bien las zonas ilumindas.

Yo lo que hago normalmente es ponerlo en linear, la intensidad de la luz a 1 en envitonment a 1 y el dark múltipler a 1,3 (para evitar zonas muy oscuras). Seguidamente tiro render, si veo que se quema mucho la escena bajo un poco el environment y el sol así hasta que me convence el resultado. Después viene tocarlo en Adobe Photoshop que es muy importante para darle más realidad a tu imagen.

El Xfrog es el que más utilizo, pero estoy viendo el SpeedTree y tiene muy buena pinta no te puedo hablar mucho del por que todavía no he podido darles caña para comparar. Uno de los problemas que tiene el Xfrog es que pesan muchísimo y te cargan mucho la escena.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=18917

Sebasarg, muchas gracias por tu respuesta. El antialiasing que puse son muy normals. Adaptive subdivisión min -1 max 2.

Thereshold 0,1.

Antialiasing filter: Catmull Rom. Saludos.

Carlossal te recomiendo que visites esta dirección. Es de este mismo foro y a mí me ayudó mucho, es del máquina de Dideje yo lo considero el que más sabe de iluminación de todo el foro. https://www.foro3d.com/showthread.php?t=5474.

Gracias.

Bueno, nada que nadie no haya dicho hasta ahora. Felicitaciones por el gran trabajo (en todos los aspectos, tanto calidad como tamaño). La verdad es que este es uno de esos mensajes en los que se aprende de todo un poco.

Una pregunta, que es más una sutileza que otra cosa: las aves son agregadas en Adobe Photoshop o las modelaste?
Bueno, gracias por la respuesta y gracias por la escena del césped, me sirvió mucho. Saludos.

Qué tal imerlos, las aves las agrego en el Adobe Photoshop, también los árboles de fondo y algunos dealles más, simplemente es para ahorrar tiempo. Saludos.

Qué tal imerlos, las aves las agrego en el Adobe Photoshop, también los árboles de fondo y algunos detalles más, simplemente es para ahorrar tiempo. Saludos.

Impresionante, muy bueno, felicidades.

Muchas gracias.

Cita:

---

Qué tal tío, te adjunto el material y el objeto con el desplazamiento, perdona que las texturas no sean de más resolución, pero no puedo superar las 2 megas. Si quieres te las puedo enviar a tu correo. Saludos.

---

Bueno la verdad que es muy profesional tu trabajo, una sola pregunta, el ejemplo del césped lo trabajaste en 3dsMax 7?
Mataria si puedes subirlo en la versión 6, de todos modos muchas gracias. Saludos cordiales.

Qué tal azpolo, no tengo el 3dsMax 6 instalado, pero si quieres te puedo explicar cómo se hace y darte las texturas.
