Líneas al inicio y fin de un agujero

Hola, buenas!!!

Vengo a plantear un problemilla que tengo.

En una pieza "aparentemente simple", tengo unas proyecciones de unas líneas a lo largo de la pieza.

Casualmente, quedan siempre arriba y abajo de los agujeros de la propia pieza.


Paso a poner unas imágenes para ilustrarlo.

Archivo adjunto 244733

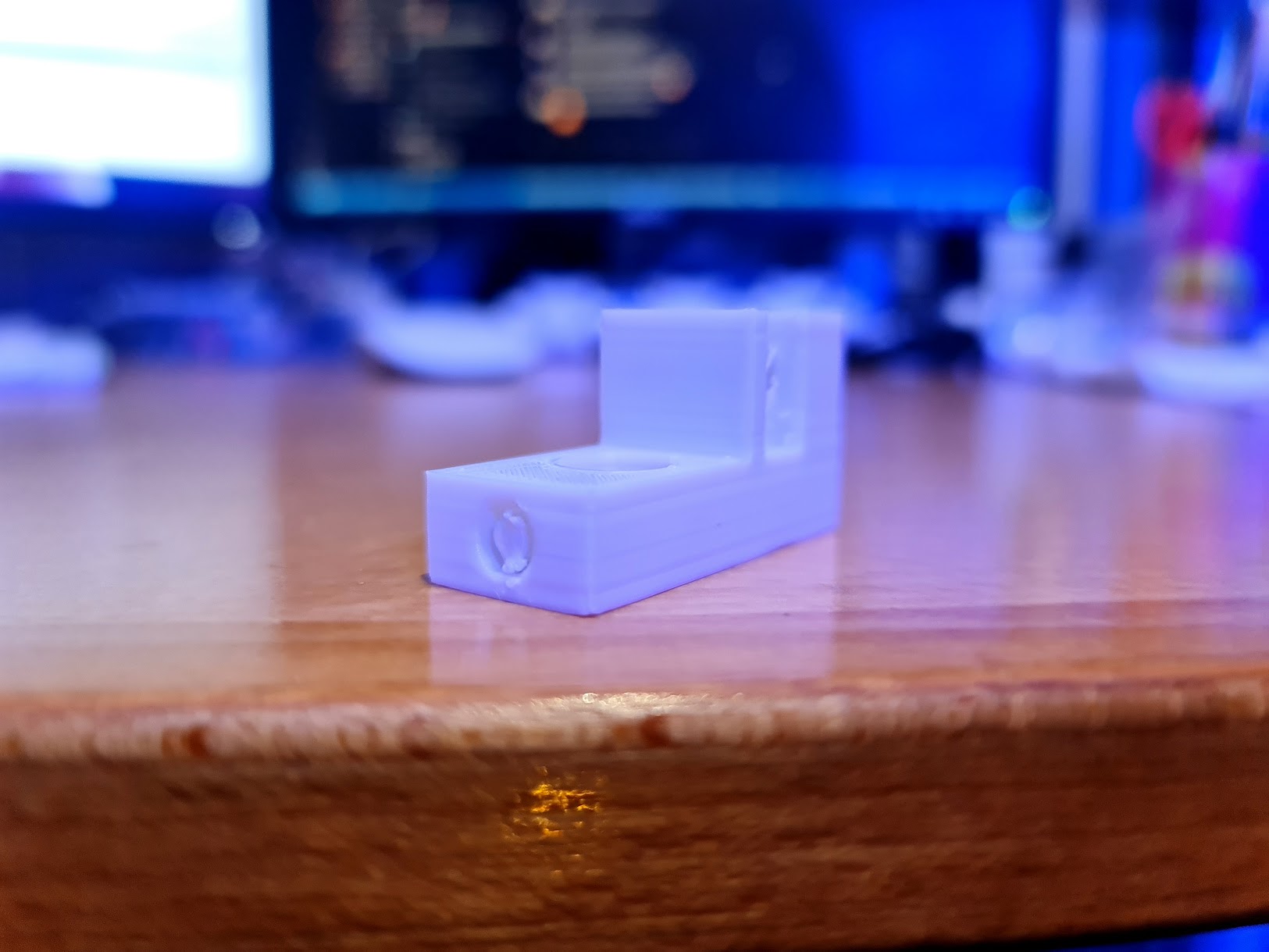

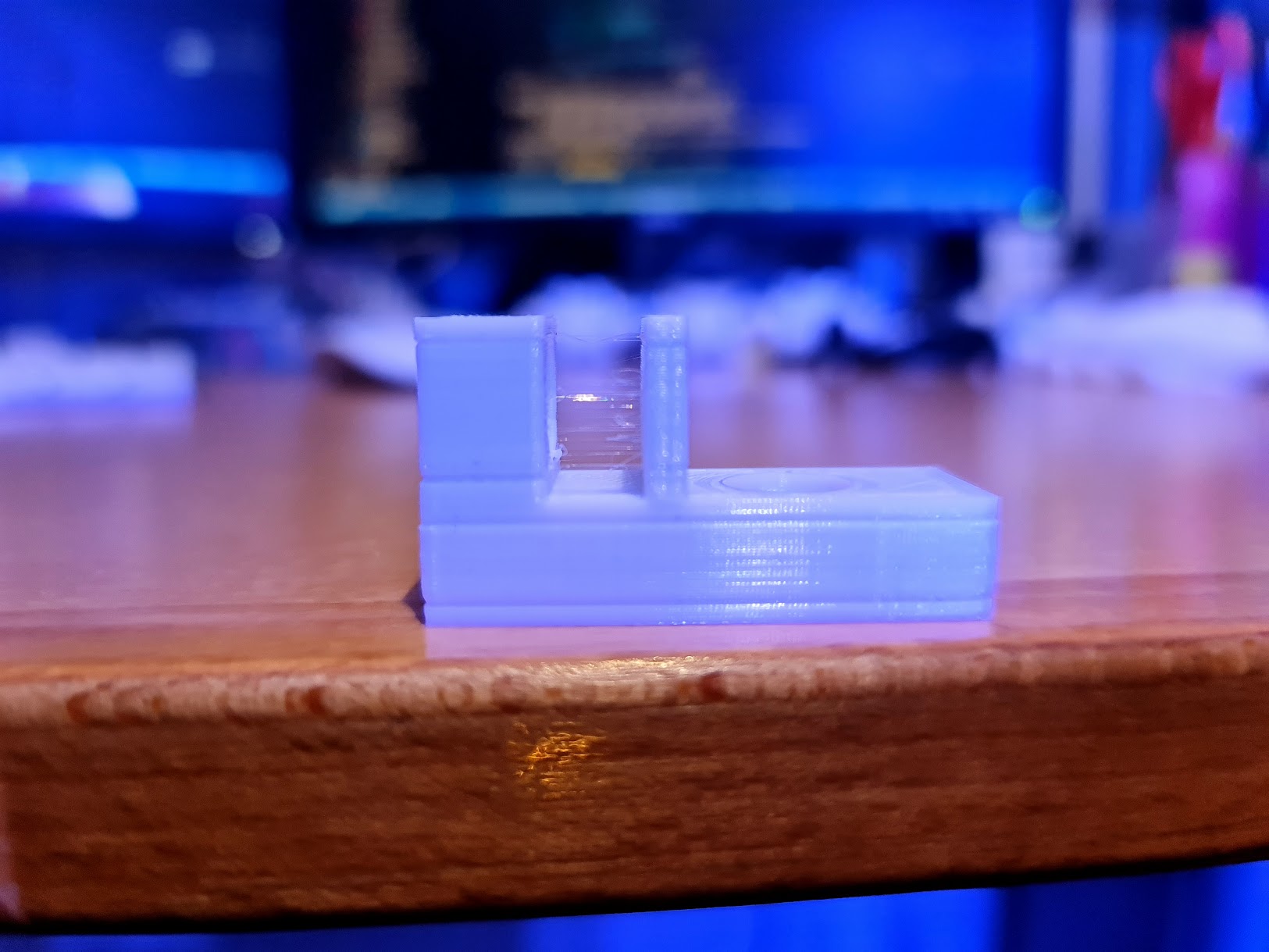

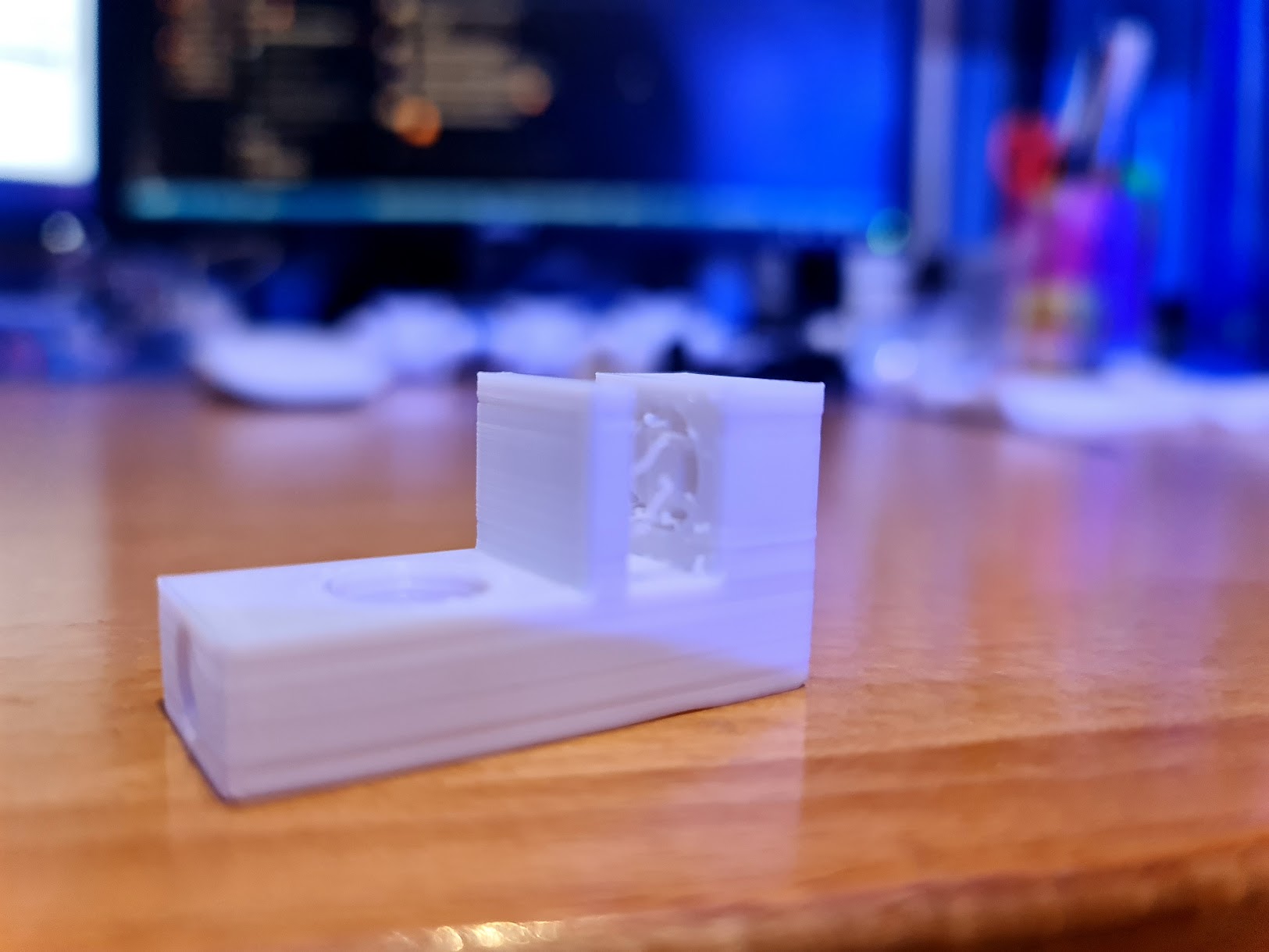

Pieza impresa en esta postura.
Se ve claramente en la parte alta del agujero (agujero roscado) una línea horizontal.

Archivo adjunto 244734

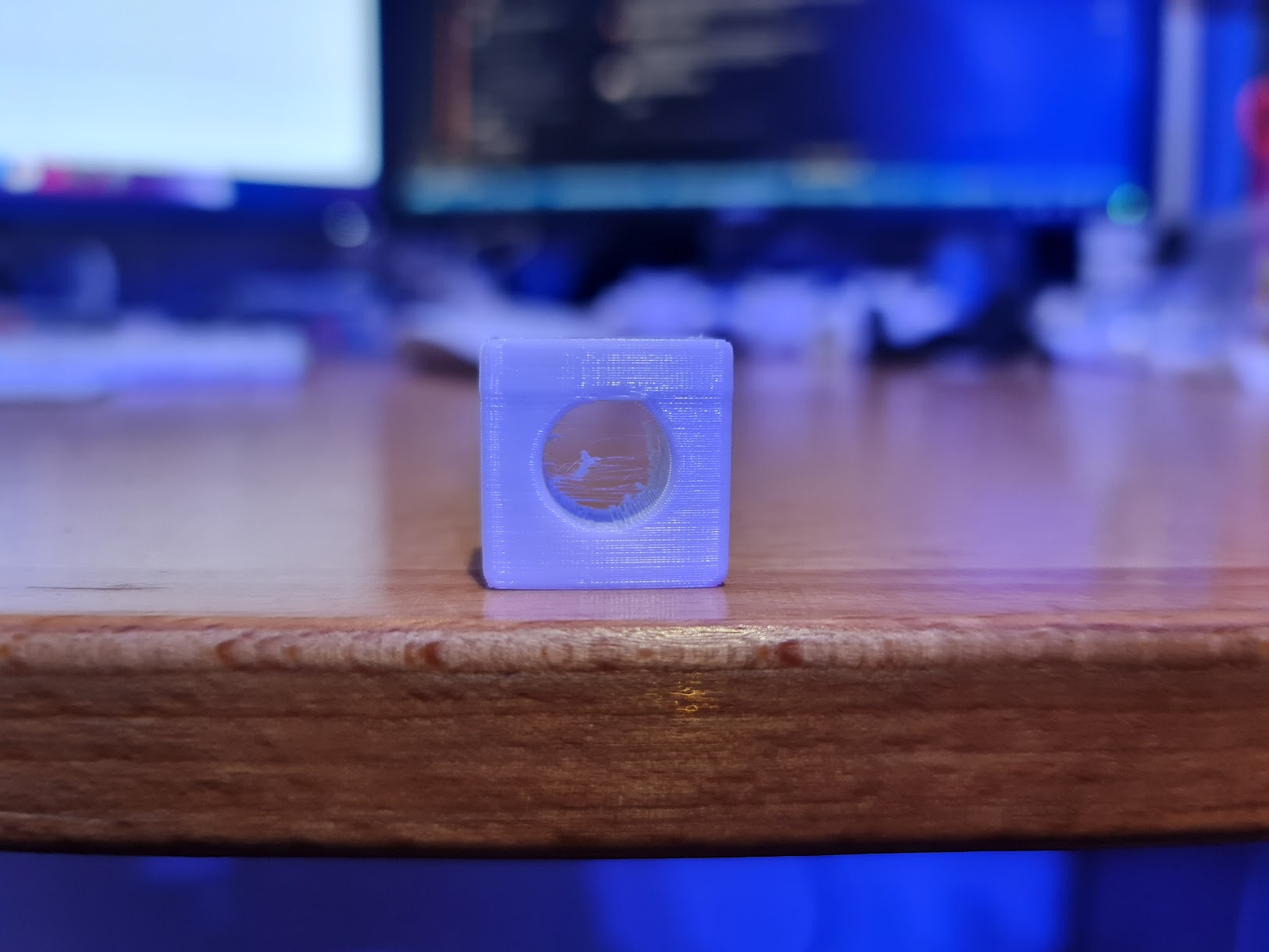

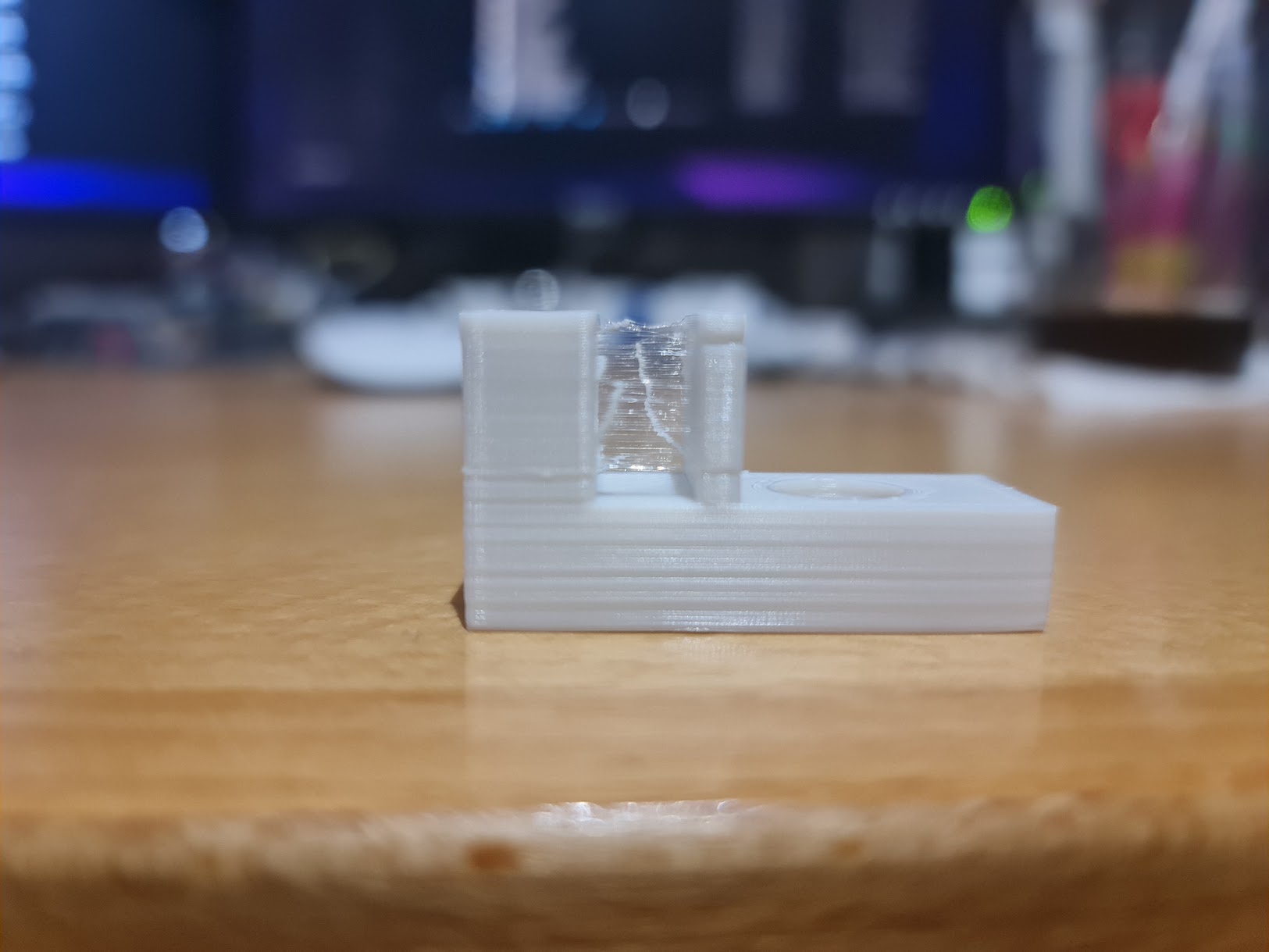

Misma pieza, girada, y se ve la proyección de dichas líneas a lo largo de la pieza. Pero además, se suman a las mismas líneas en otro agujero necesario en esta otra cara. En este caso, es un agujero simple, sin rosca.

Archivo adjunto 244735

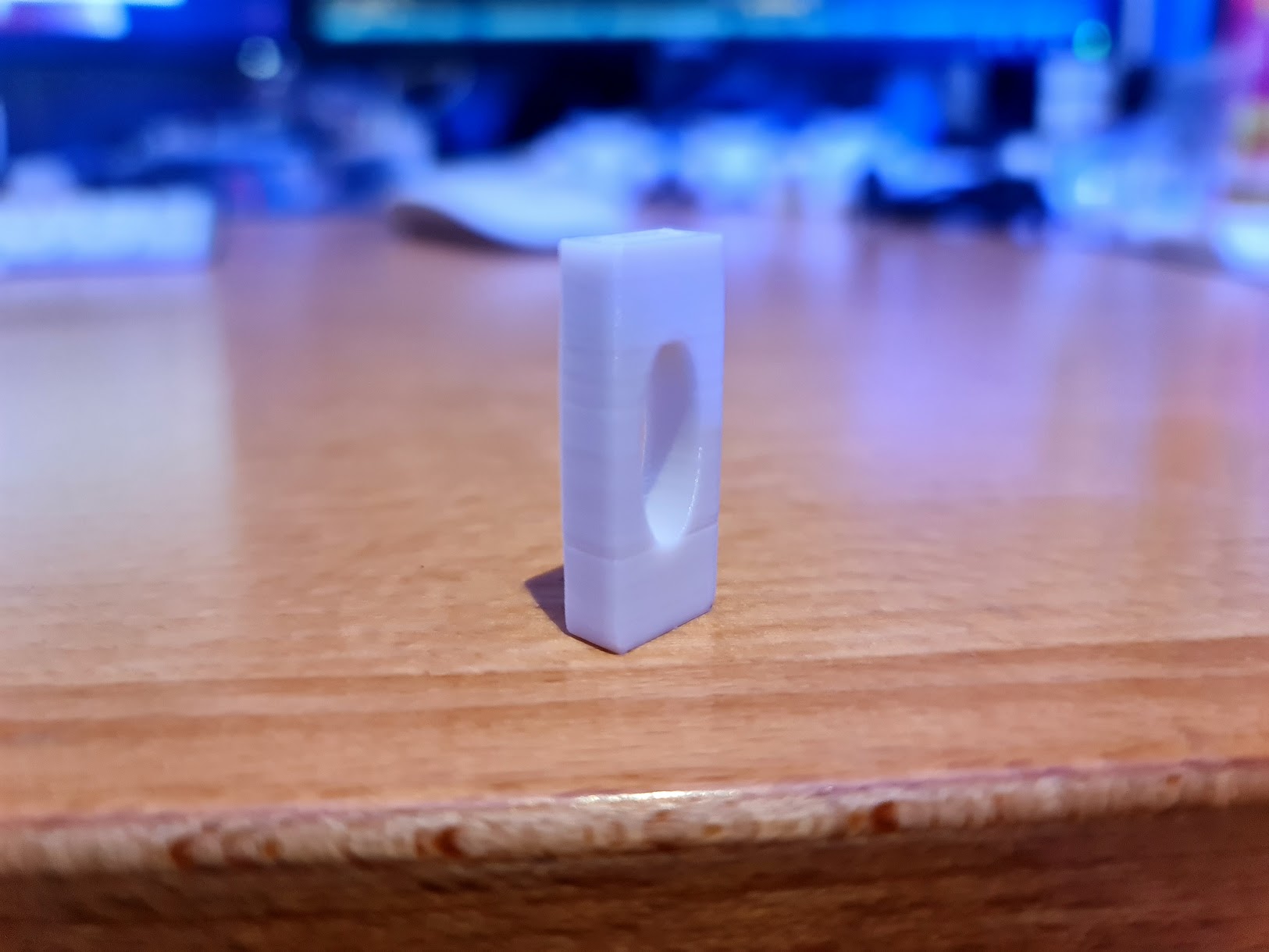

En esta imagen, se ve la misma pieza, impresa en otra postura para ver si quedaba mejor o peor.
Se ve claramente una peor calidad, y además, más líneas.

Archivo adjunto 244736

Aquí se ve en la parte vertical, cómo las líneas siguen proyectadas a lo largo de ese trozo.
Además, se ven más líneas abajo. Es a causa de que hay otro agujero más, del cuál también salen estas proyecciones de líneas:

Archivo adjunto 244737

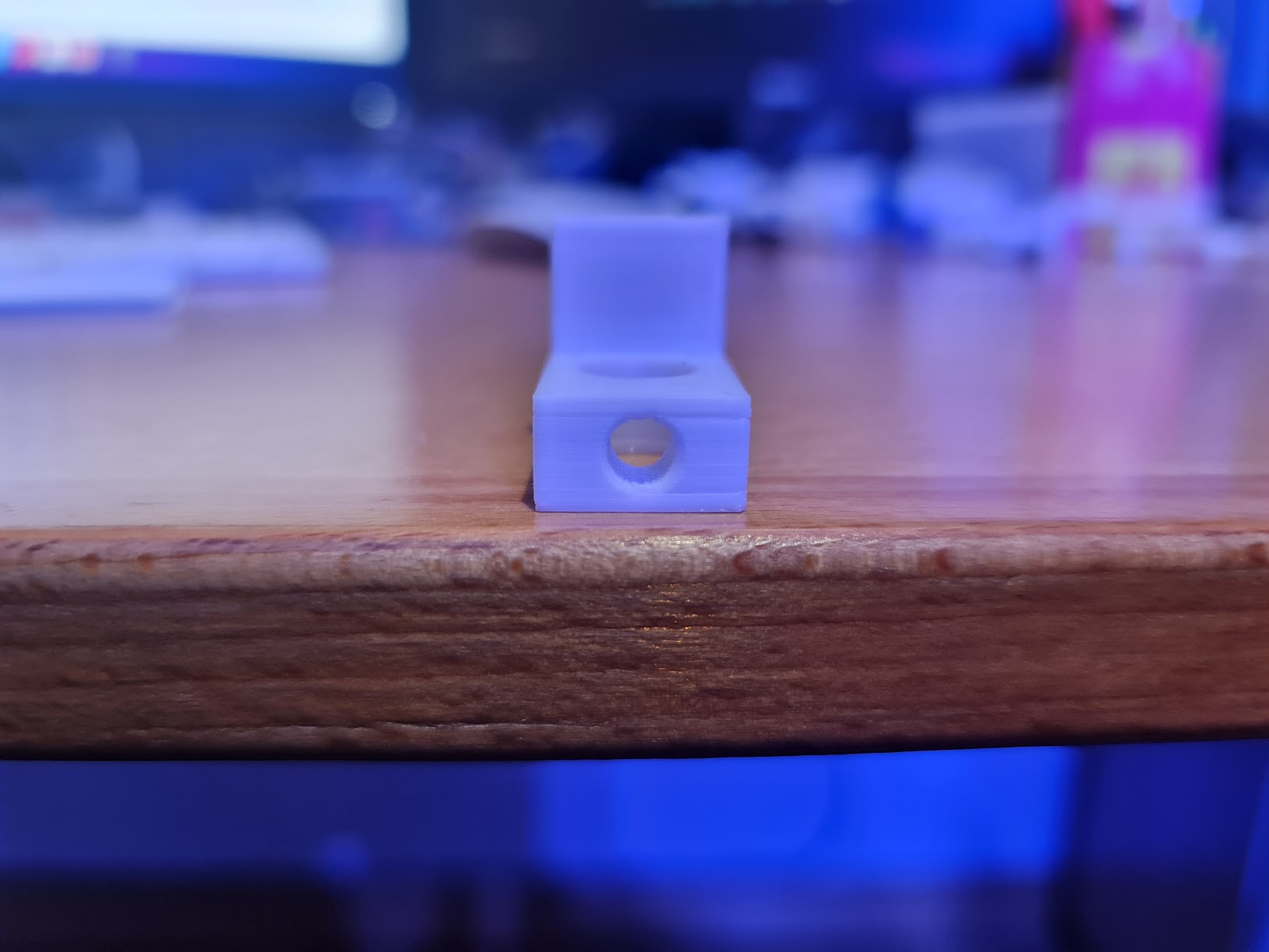

Aquí se ve dicho agujero, y esas líneas proyectadas.

Entonces, no comprendo por qué de esas líneas.

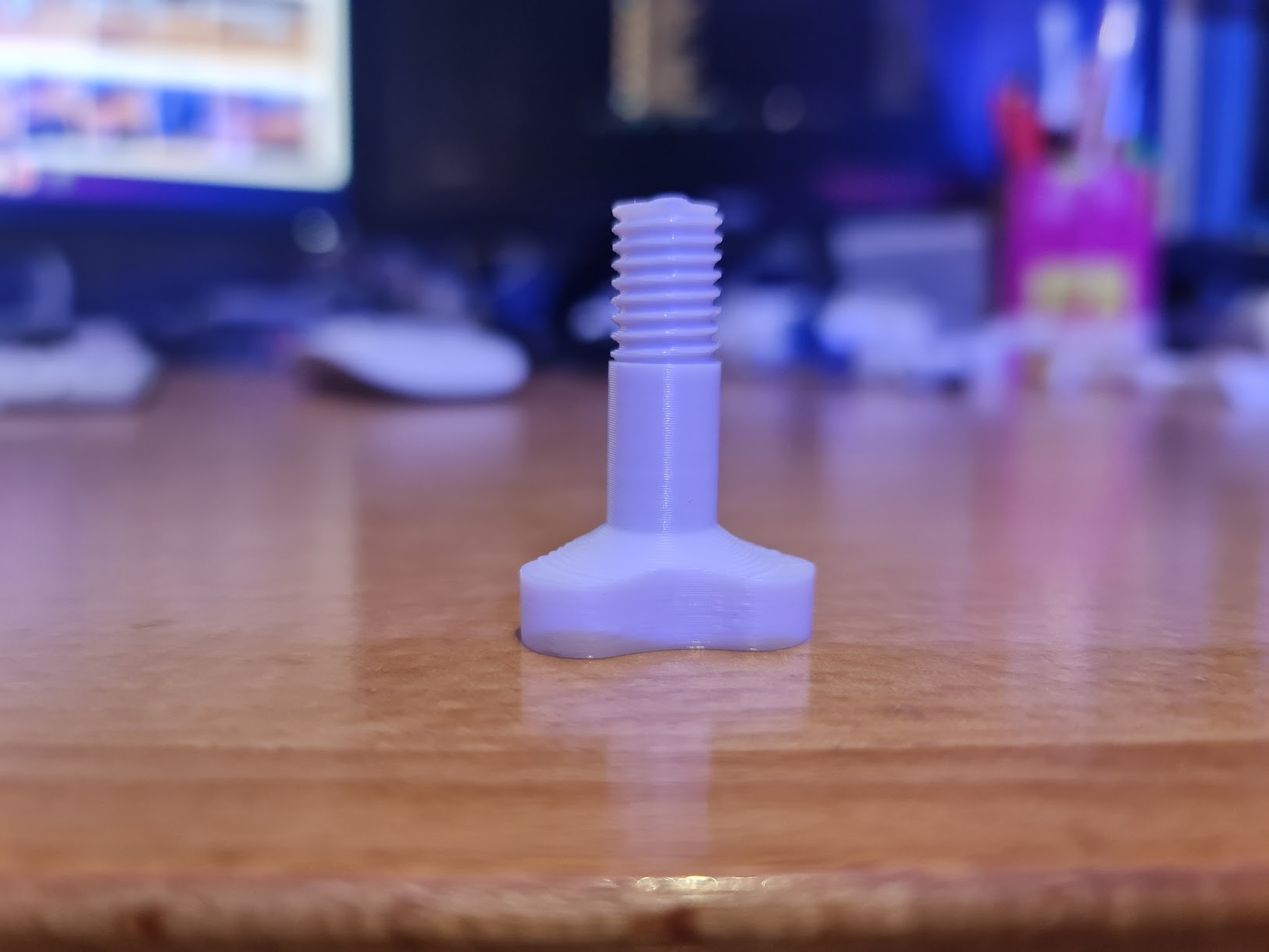

Como detalle decir que otras piezas, salen muy correctas, tal y como se puede ver aquí:

Archivo adjunto 244738

Lo veo muy bien, y no hay líneas ni cosas raras.

Como detalles:
- Impresora: Creality Ender 6
- Slicer: Multimaker Cura

No sé qué información podéis necesitar para poder ayudarme. Seguro que algún dato más os hace falta. Me lo pedís y me voy acostumbrando a darlo en próximas dudas o preguntas.

Gracias de antemano.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244733
https://foro3d.com/attachment.php?attachmentid=244734
https://foro3d.com/attachment.php?attachmentid=244735
https://foro3d.com/attachment.php?attachmentid=244736
https://foro3d.com/attachment.php?attachmentid=244737
https://foro3d.com/attachment.php?attachmentid=244738

No se ven las imágenes...

Ya se ven.
Disculpad el error.

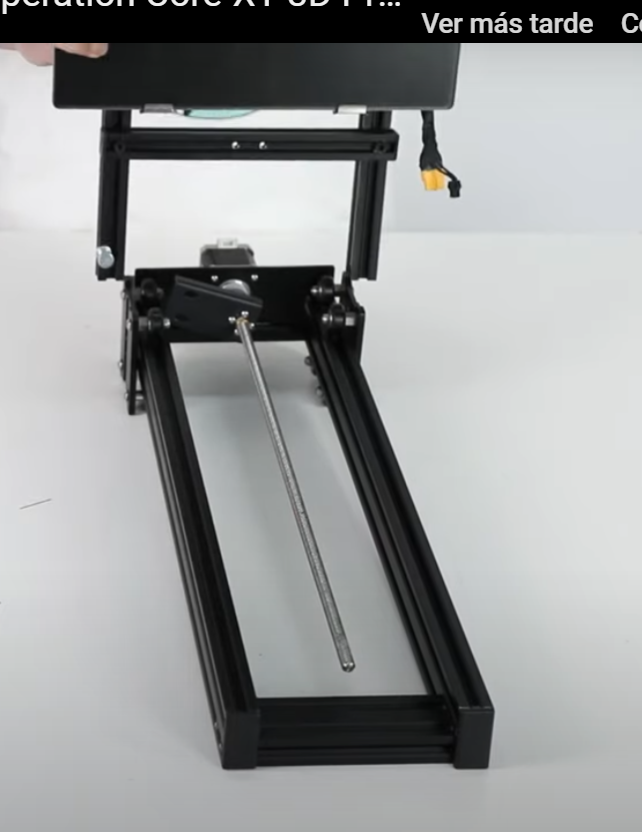

No sé, tal vez sea un problema del montaje de la varilla.
Esa parte del montaje puede haber quedado con alguna parte floja. O no ha quedado recta.

Archivo adjunto 244731

No creo que sea que esté torcida, o sucia a esa altura que señalas. Mira que no roce con nada.

https://youtu.be/zDq7C4pdbkw

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244731

Hola @Soliman.
Gracias por tu respuesta.

No, no parece que haya nada que obstaculice la varilla, ni nada referido a mal montaje.

Además, si hago una "caja" (paredes lisas) más alta que donde se realizan estas líneas, no hay ningún desperfecto.

Es en el momento que decido hacer un "agujero".

No se si es por "proximidad" del agujero al borde de la pieza (unos 3,3mm), o, por algún detalle de configuración en Cura (o por algo más que a mi se me escape, al ser nuevo en la materia).

Cita:

---

Iniciado por javichuteck

Hola @Soliman.
Gracias por tu respuesta.
No, no parece que haya nada que obstaculice la varilla, ni nada referido a mal montaje.
Además, si hago una "caja" (paredes lisas) más alta que donde se realizan estas líneas, no hay ningún desperfecto.
Es en el momento que decido hacer un "agujero".
No se si es por "proximidad" del agujero al borde de la pieza (unos 3,3mm), o, por algún detalle de configuración en Cura (o por algo más que a mi se me escape, al ser nuevo en la materia).

---

Pues si es por la proximidad del agujero, tal vez sea un problema de temperatura o del ventilador de capa.

No me he fijado si ponías tipo de material, temperaturas ventilador, velocidad, etc....

Quizás sea una rotura de flujo por tener altas las retracciones.

Cita:

---

Iniciado por Soliman

Pues si es por la proximidad del agujero, tal vez sea un problema de temperatura o del ventilador de capa.

No me he fijado si ponías tipo de material, temperaturas ventilador, velocidad, etc....

---

Disculpa, efectivamente, no di datos técnicos, dado que no sabía cuáles, qué datos concretos debía dar.
- Material: PLA

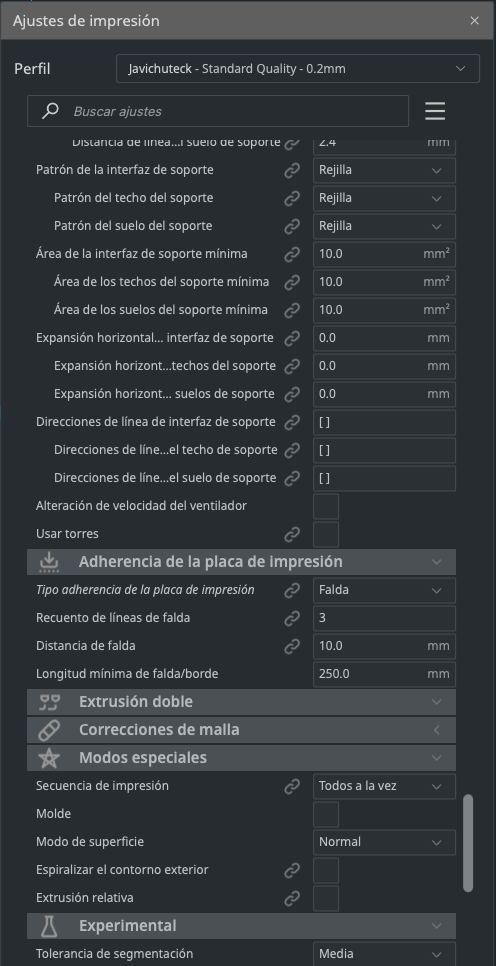

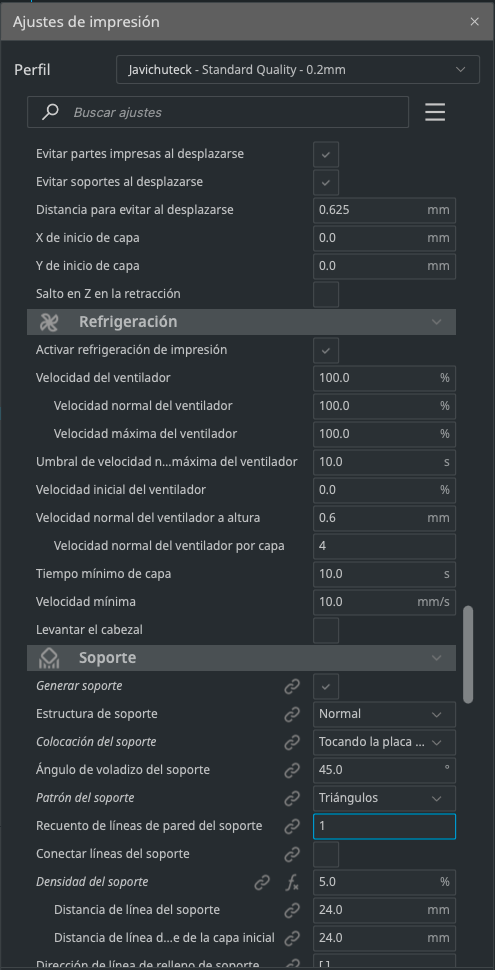

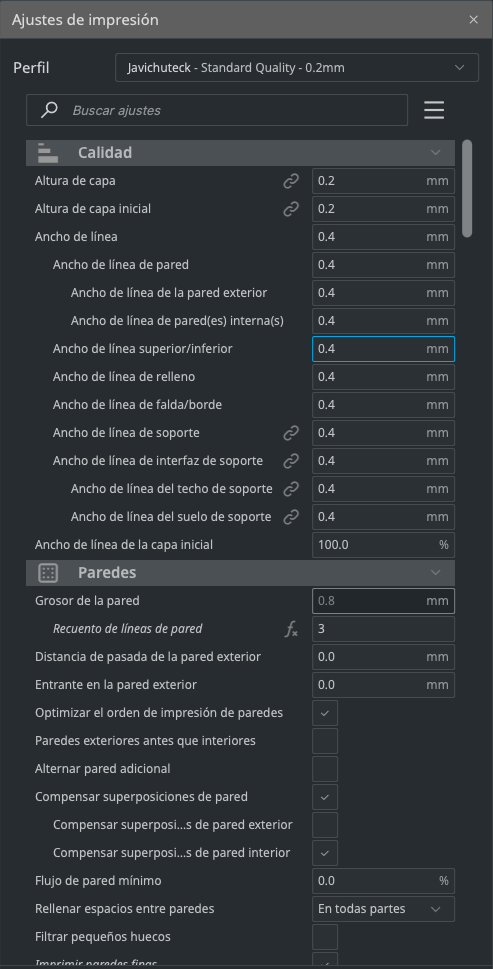

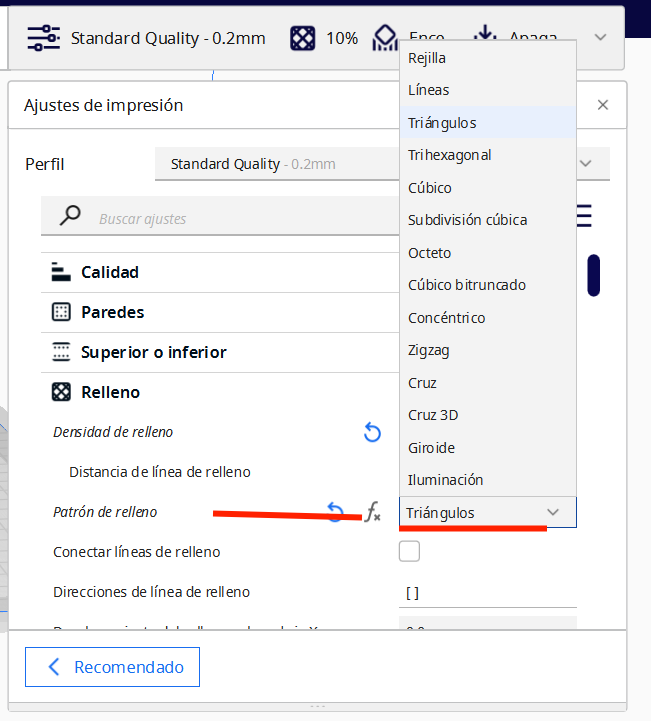

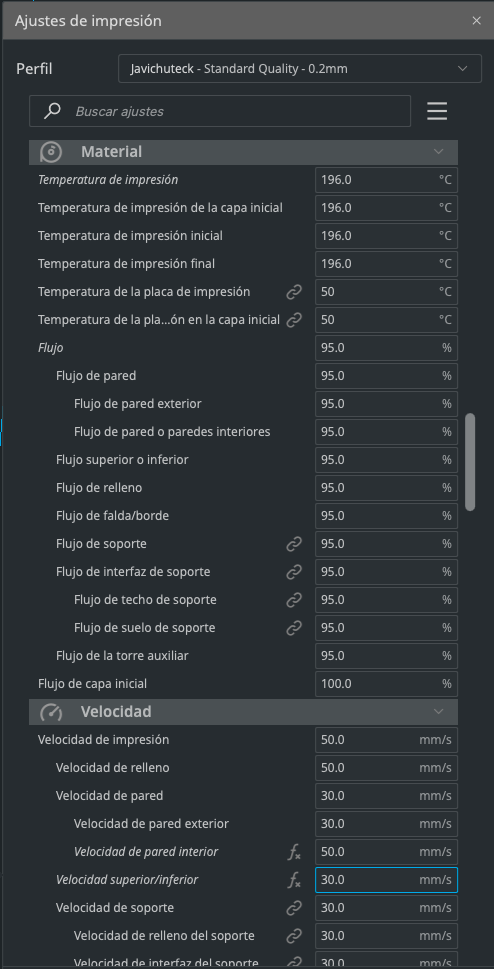

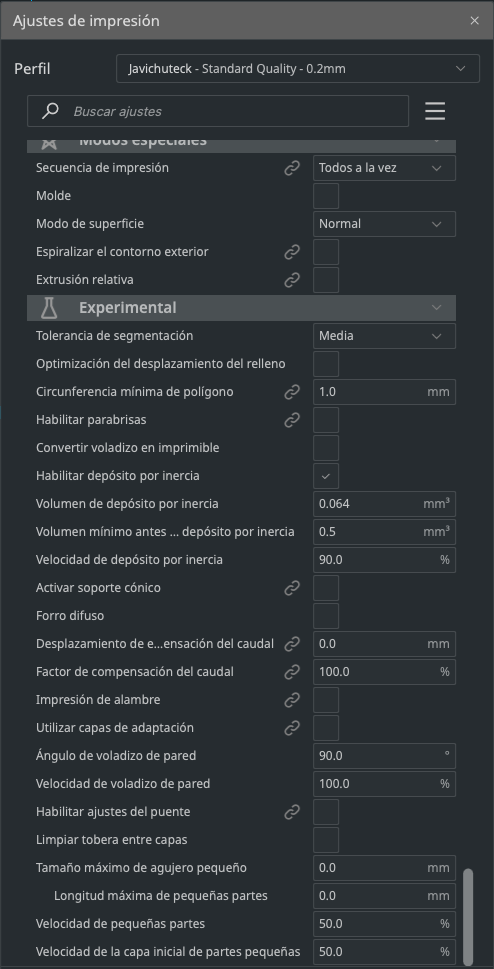

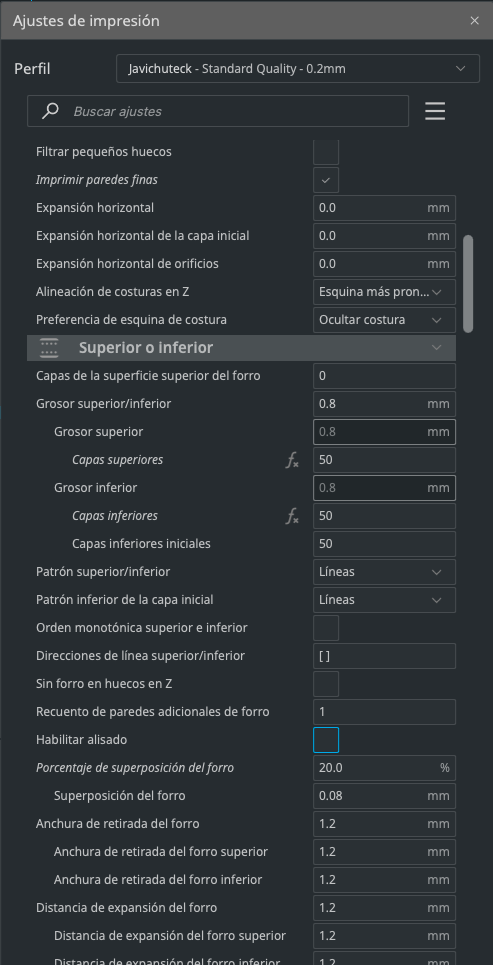

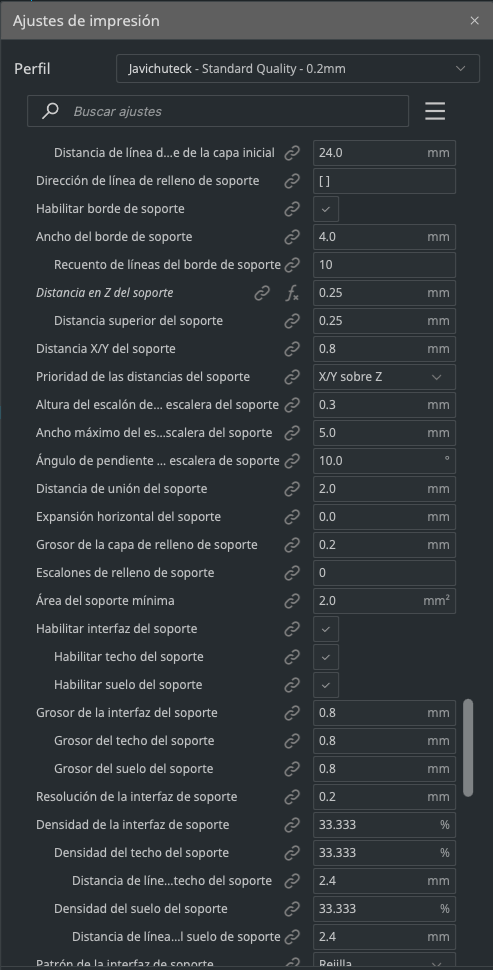

Configuración:
Archivo adjunto 244739

Archivo adjunto 244740

Archivo adjunto 244741

Archivo adjunto 244742

Archivo adjunto 244743

Archivo adjunto 244744

Archivo adjunto 244745

Archivo adjunto 244746

Archivo adjunto 244747

Comentadme si es esta la manera correcta de daros la información de la configuración, y si no lo es, decidme cómo debo hacerlo para facilitaros el ayudarme (todo sea siempre aprender y facilitaros las cosas).

Por otro lado, como comento, llevo 1 año y algo con la impresora e imprimiendo.
Por lo que si veis algún dato "fuera de lo correcto", son mayoritariamente ajustes "por defecto" y alguno, tocado por mi manualmente por pruebas y/o necesidad.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244739
https://foro3d.com/attachment.php?attachmentid=244740
https://foro3d.com/attachment.php?attachmentid=244741
https://foro3d.com/attachment.php?attachmentid=244742
https://foro3d.com/attachment.php?attachmentid=244743
https://foro3d.com/attachment.php?attachmentid=244744
https://foro3d.com/attachment.php?attachmentid=244745
https://foro3d.com/attachment.php?attachmentid=244746
https://foro3d.com/attachment.php?attachmentid=244747

Cita:

---

Iniciado por titan83

Quizás sea una rotura de flujo por tener altas las retracciones.

---

Gracias por tu respuesta @titan83.

Ayer me dediqué a revisar cosas. Cosas tales como:
Flujo:
- Me bajé este cubo
---- Imprimí con el flujo tal y como tenía "por defecto" (100%) y con 3 caras de pared, me salían 1,40mm de espesor (cuando debía de ser 1,20mm)
---- Bajé flujo hasta conseguir medir 1,20mm de grosor de pared (aunque ahora tengo duda de si el 95% es correcto. Estoy volviendo a imprimir el mismo cubo a esa densidad de flujo).

Retracciones:
- Tengo la distancia de retracción a 10mm (un amigo me dijo que creía que eran altas)
---- La bajé a 6mm

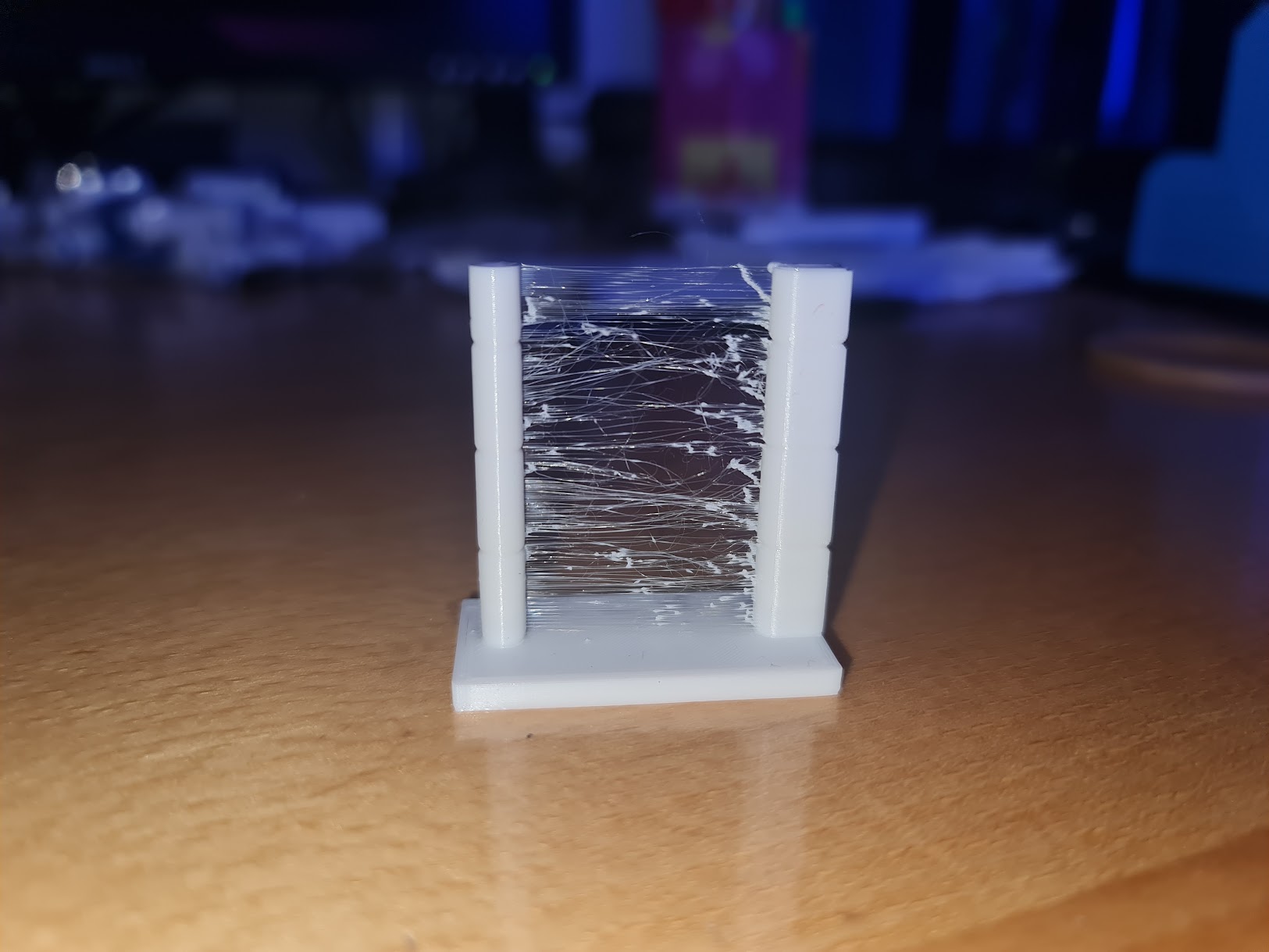

- Me bajé esta pieza
---- El resultado fue malísimo

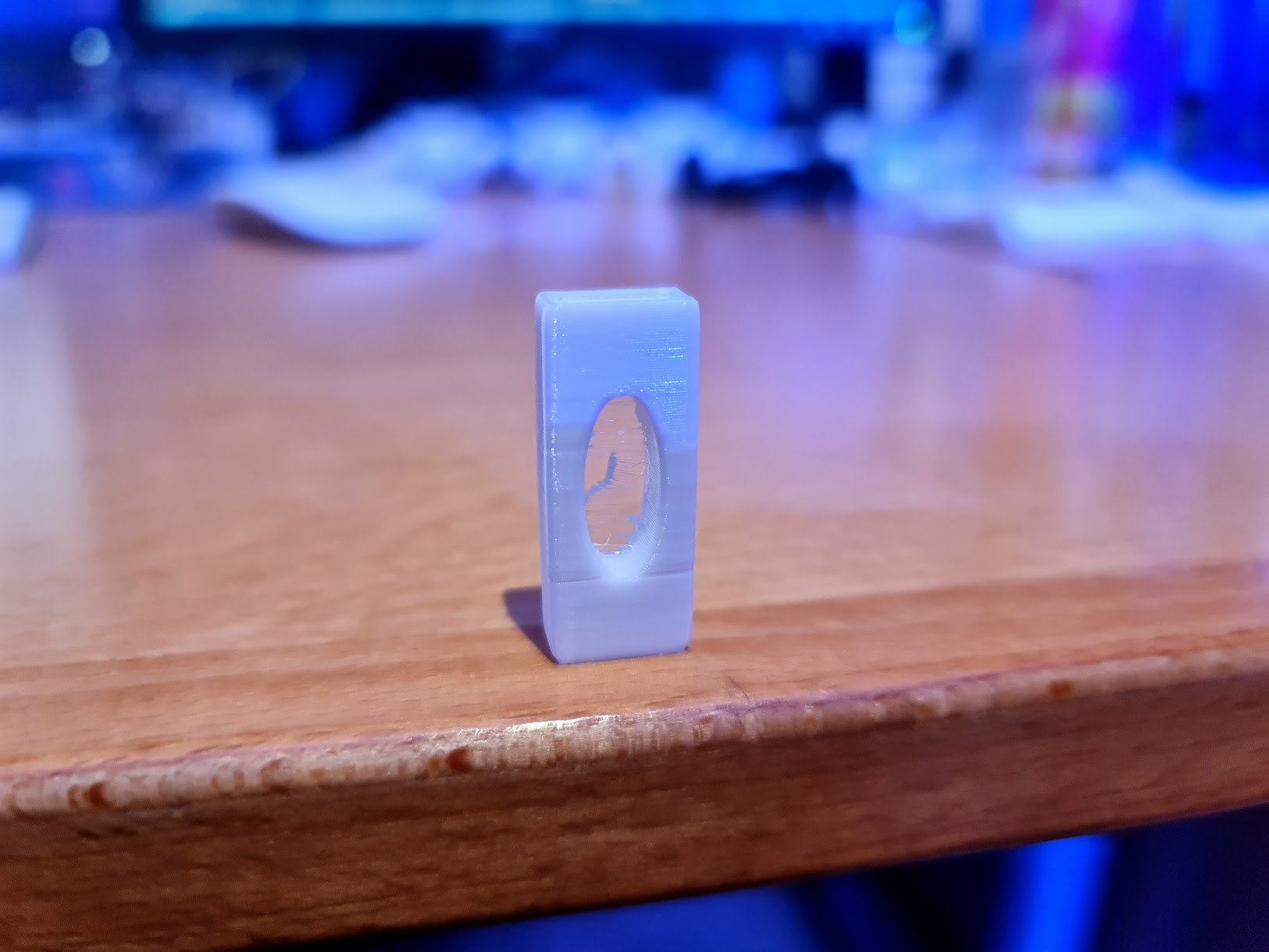

Archivo adjunto 244748

Por ende, siguen estando a 10mm.

Lo dicho, cualquier cosa, aquí estoy para entender y aprender :)

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244748

Cita:

---

Iniciado por javichuteck

Gracias por tu respuesta @titan83.

Ayer me dediqué a revisar cosas. Cosas tales como:
Flujo:
- Me bajé este cubo
---- Imprimí con el flujo tal y como tenía "por defecto" (100%) y con 3 caras de pared, me salían 1,40mm de espesor (cuando debía de ser 1,20mm)
---- Bajé flujo hasta conseguir medir 1,20mm de grosor de pared (aunque ahora tengo duda de si el 95% es correcto. Estoy volviendo a imprimir el mismo cubo a esa densidad de flujo).

Retracciones:
- Tengo la distancia de retracción a 10mm (un amigo me dijo que creía que eran altas)
---- La bajé a 6mm
- Me bajé esta pieza
---- El resultado fue malísimo

Archivo adjunto 244748

Por ende, siguen estando a 10mm.

Lo dicho, cualquier cosa, aquí estoy para entender y aprender :)

---

Haz la pieza que te falló bajando la retracción, y también eliminando el depósito de inercia.

Si ya llevas tiempo y esos valores te sirven para imprimir piezas normales, lo raro es que con esta te salga una zona siempre mal.
Y lo que dije del ventilador tampoco sería problema pues unas zonas las hace bien.

A no ser que sea el modelo de la pieza el que tenga el problema, no sabría decirte.

¿Has probado a hacer esas mismas piezas con soporte?

Cita:

---

Iniciado por quadro

Haz la pieza que te falló bajando la retracción, y también eliminando el depósito de inercia.

---

Ok, probaré a ver.
Te cuento cuando lo hay aprobado :)

Cita:

---

Iniciado por Soliman

Si ya llevas tiempo y esos valores te sirven para imprimir piezas normales, lo raro es que con esta te salga una zona siempre mal.
Y lo que dije del ventilador tampoco sería problema pues unas zonas las hace bien.

A no ser que sea el modelo de la pieza el que tenga el problema, no sabría decirte.

¿Has probado a hacer esas mismas piezas con soporte?

---

No, no la he probado con soporte.
Pero un amigo, en su propia impresora (y en calidad baja de impresión) la puso y el resultado fue:

Archivo adjunto 244751 Archivo adjunto 244752

Por ello, me hace dudar de que la pieza, no es...

Pero no me cuesta nada probar con soportes a ver cómo sale.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244751
https://foro3d.com/attachment.php?attachmentid=244752

Cita:

---

Iniciado por quadro

Haz la pieza que te falló bajando la retracción, y también eliminando el depósito de inercia.

---

El resultado ha sido semejante, no hay gran diferencia (lo he parado, dado que hay hilos).

Archivo adjunto 244753

Está puesto con:
- Distancia de retracción: 6mm
- Depósito de inercia: desactivado

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244753

Cita:

---

Iniciado por javichuteck

El resultado ha sido semejante, no hay gran diferencia (lo he parado, dado que hay hilos).

Está puesto con:
- Distancia de retracción: 6mm
- Depósito de inercia: desactivado

---

Prueba a imprimir la pieza del agujero pero con estos ajustes,aunque te deje hilos, pero así podrás ver si es por culpa de ellas o no, y podrás localizar el problema, porque yo la verdad es que me parece muchisimo 10 milímetros. Sería preferible aumentar la velocidad de retracción y la velocidad de desplazamiento en vacío, y si acaso ir subiendo la distancia de retracción poco a poco, de 0.5 mm en 0.5 mm hasta que des con el punto óptimo, pero yo más de 7.5 me parece mucho.

Cita:

---

Iniciado por titan83

Prueba a imprimir la pieza del agujero pero con estos ajustes,aunque te deje hilos, pero así podrás ver si es por culpa de ellas o no, y podrás localizar el problema, porque yo la verdad es que me parece muchisimo 10 milímetros. Sería preferible aumentar la velocidad de retracción y la velocidad de desplazamiento en vacío, y si acaso ir subiendo la distancia de retracción poco a poco, de 0.5 mm en 0.5 mm hasta que des con el punto óptimo, pero yo más de 7.5 me parece mucho.

---

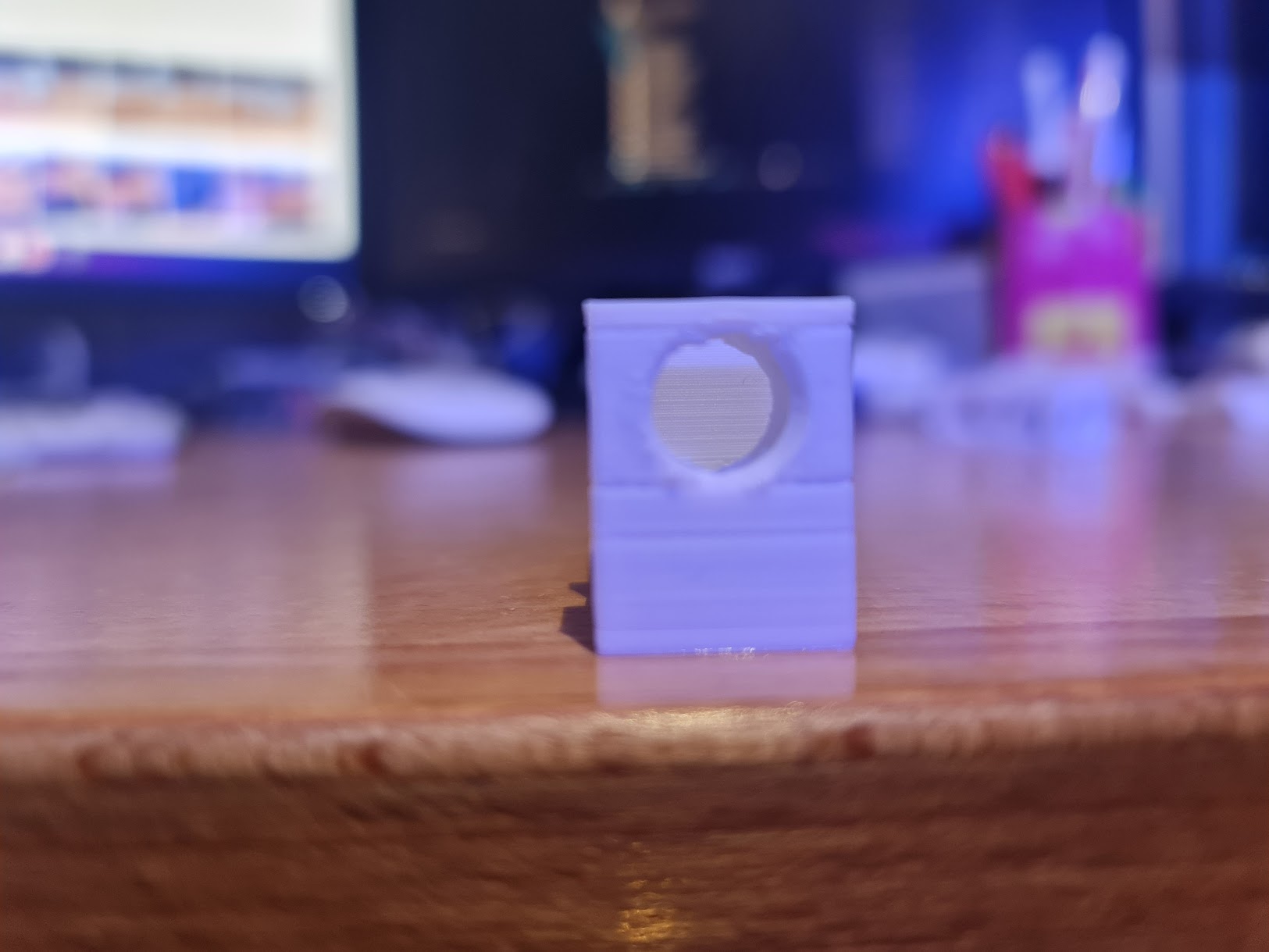

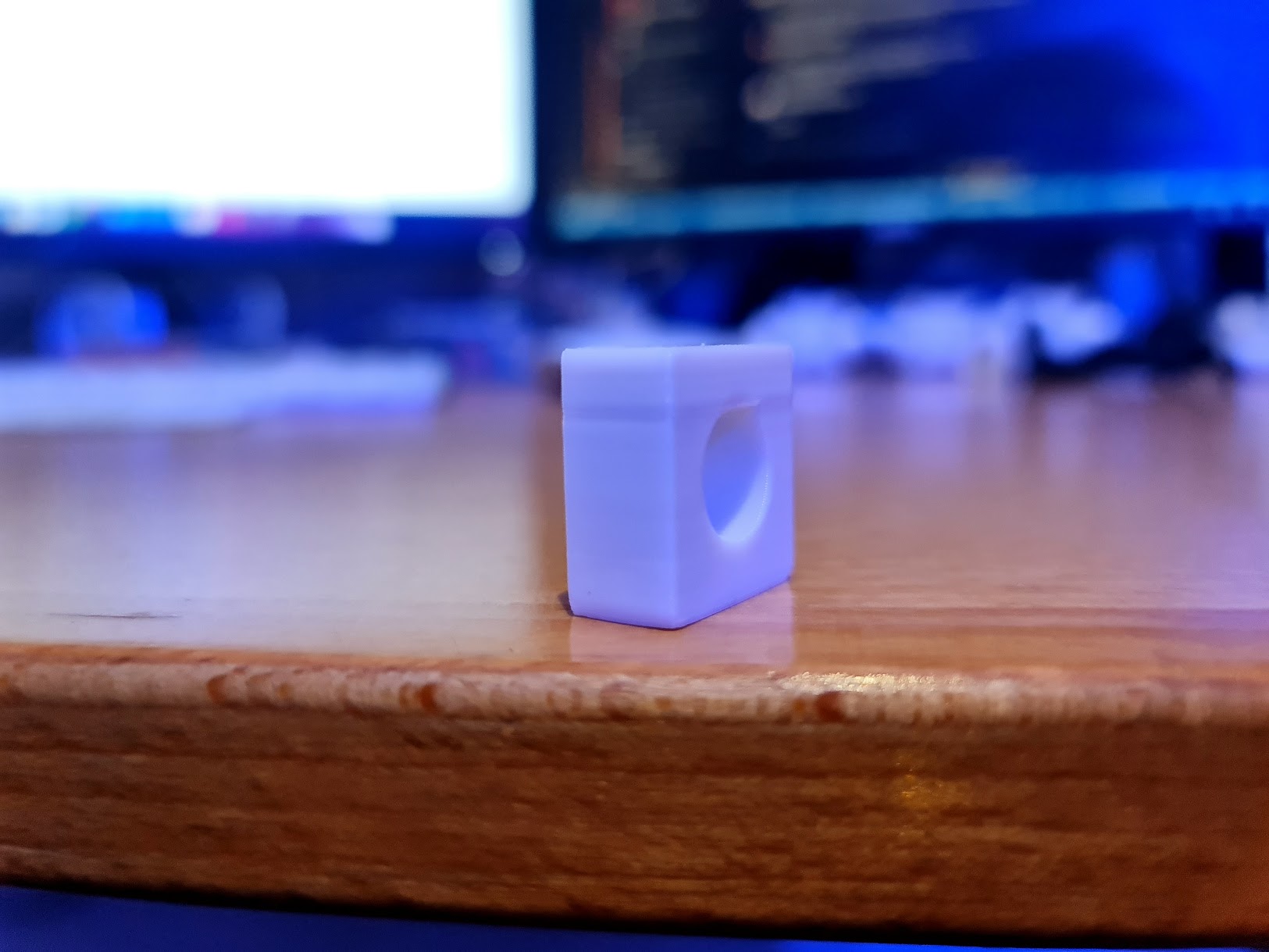

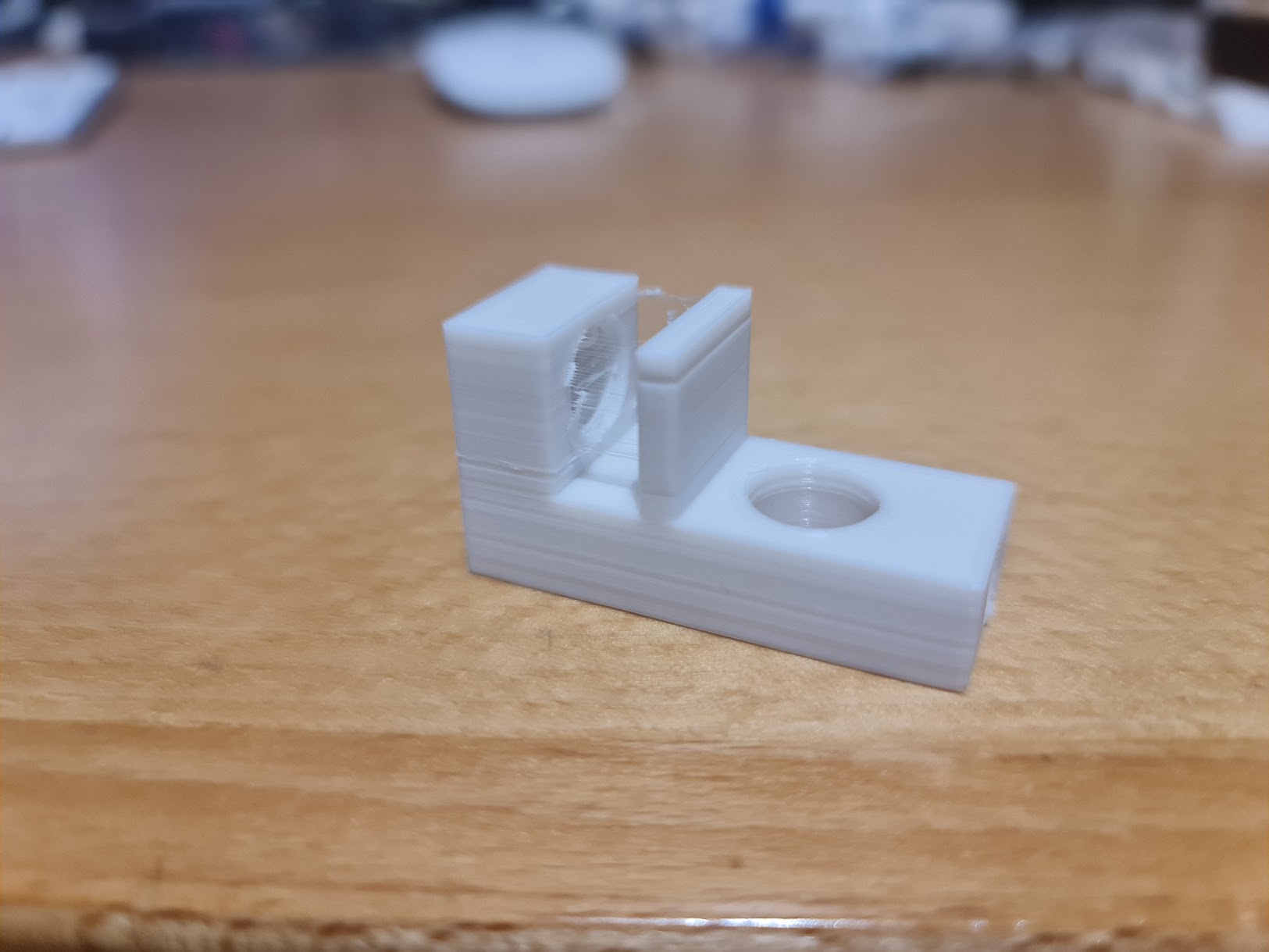

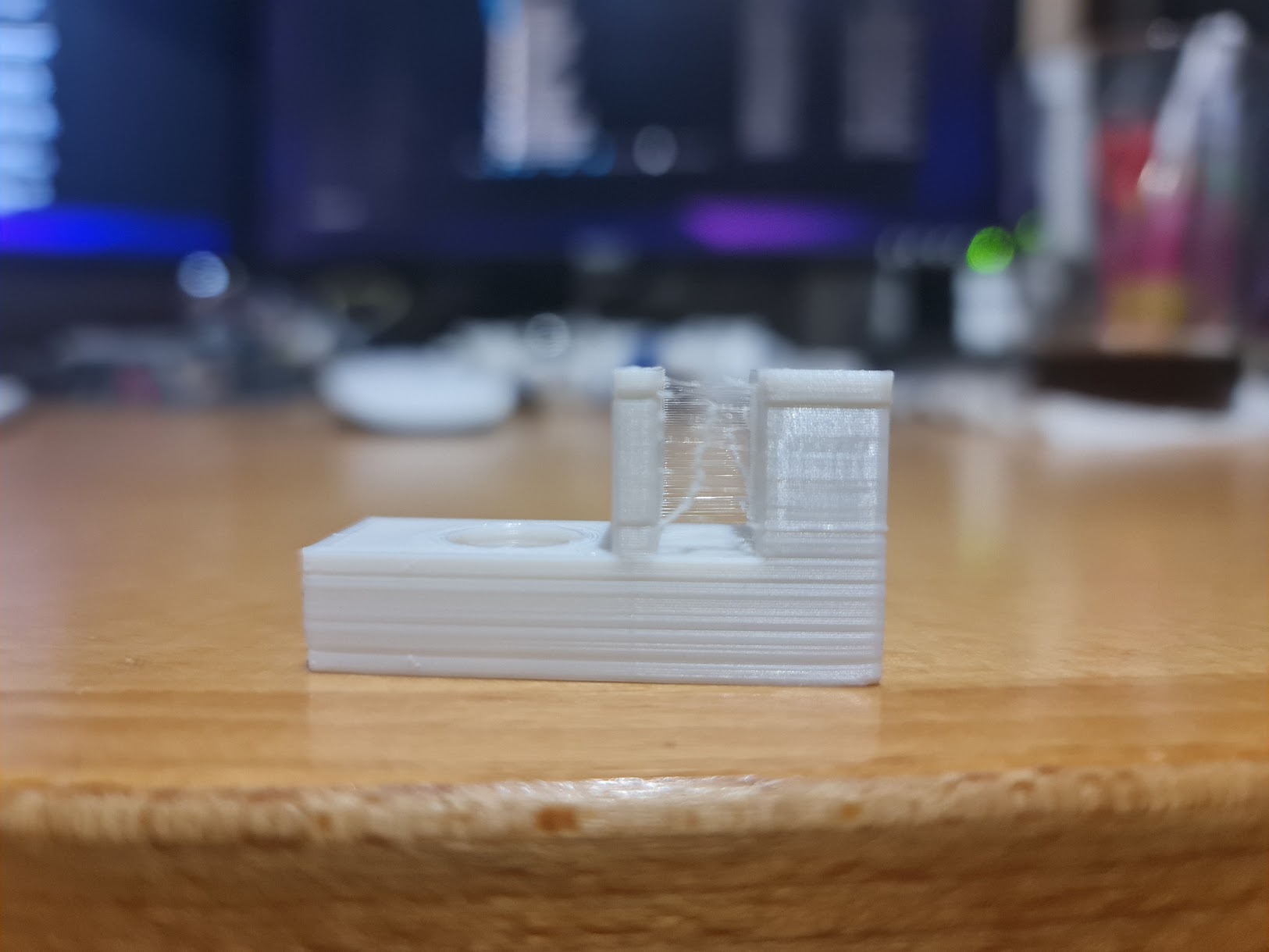

Pues, prueba realizada.. y ... el resultado, no es mejor.. diría que ¿es peor? ¿o ha afectado algo diferente ahora?

Archivo adjunto 244771 Archivo adjunto 244772 Archivo adjunto 244773 Archivo adjunto 244774

A ver qué conjeturas sacáis, vosotr@s que sabéis de esto mucho!!!

Gracias!

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244771
https://foro3d.com/attachment.php?attachmentid=244772
https://foro3d.com/attachment.php?attachmentid=244773
https://foro3d.com/attachment.php?attachmentid=244774

Pues si se descartan las correas flojas, la estructura del eje Z flojo, velocidad demasiado alta solo queda la electrónica.
Ese fallo en electrónica sería un problema de los Drivers.
Y tendrías que medir con un polímetro el ajuste de corriente del driver en concreto, o sea, según que modelo sea.
Pero hasta eso se tendría que descartar si dices que otras piezas te las hace bien... :(

Por que la temperatura, no ves que suba y baje mas de 2 o 3 grados de diferencia ¿no?
Si sube mucho o baja mucho podría ser causa del termistor.

Cita:

---

Iniciado por Soliman

Pues si se descartan las correas flojas

---

He leído un poco sobre esto, y claro, difícil poder decir "no, no están flojas"... es complicado.
¿Alguna referencia / prueba concreta para hacer una revisión buena al respecto?

Cita:

---

Iniciado por Soliman

la estructura del eje z flojo

---

En este caso CREO que no.
Si que es cierto que hace tiempo que ando pensando en meter uno de los MOD's de esta impresora (Ender 6) referido al eje Z.
No se si tendrá que ver con este problema... ¿vosotr@s qué opináis?
Me refiero a:
- Z-Banding
- Y a este mod:
Z-Axis Stabilizer
ender-6-z-axis-holder-with-bearing-skatebearing

Me genera dudas el ¿rodamiento? necesario para que esto funcione bien. Dado que en alguna página que he visitado sobre este mod, enlazan con esta colección y es difícil saber exactamente cuál es el correcto para este tipo de Eje Z.

Cita:

---

Iniciado por Soliman

velocidad demasiado alta

---

Pues .. igual que otros puntos anteriores... no se si las velocidades son altas o no.
Es cierto que en otras piezas, estos detalles no me pasan.

Cita:

---

Iniciado por Soliman

solo queda la electrónica.
Ese fallo en electrónica sería un problema de los Drivers.
Y tendrías que medir con un polímetro el ajuste de corriente del driver en concreto, o sea, según que modelo sea.
Pero hasta eso se tendría que descartar si dices que otras piezas te las hace bien... :(

---

Ese es el detalle... que otras piezas unas más grandes, otras menos, unas más largas, otras menos... no salen con "esto".

Cita:

---

Iniciado por Soliman

Por que la temperatura, no ves que suba y baje mas de 2 o 3 grados de diferencia ¿no?
Si sube mucho o baja mucho podría ser causa del termistor.

---

Esta tarde, pongo a imprimir de nuevo la pieza, y cuando llegue a esos puntos, reviso de forma detallada oscilaciones sobre la temperatura.
A ver si veo gran variación.

Lo que me sorprende es que ... ¿sólo hay variación de temperatura en ESOS puntos?
Y en cada prueba hecha, ¿siempre en esos puntos?

(no te estoy cuestionando eh, sólo, intento entender, aprender y mejorar).

Cita:

---

Iniciado por javichuteck

El resultado ha sido semejante, no hay gran diferencia (lo he parado, dado que hay hilos).

Está puesto con:
- Distancia de retracción: 6mm
- Depósito de inercia: desactivado

---

Hola, haz la prueba con el objeto que tiene el circulo, el primero que has puesto. Aunque te salga con los hilos es igual. Primero es detectar el problema, después ya vendrán los ajustes.

Cita:

---

Iniciado por quadro

Hola, haz la prueba con el objeto que tiene el circulo, el primero que has puesto. Aunque te salga con los hilos es igual. Primero es detectar el problema, después ya vendrán los ajustes.

---

Dos mensajes más arriba está la prueba hecha.
Igual de mal (o casi que un poco peor).

Cita:

---

Iniciado por javichuteck

Dos mensajes más arriba está la prueba hecha.
Igual de mal (o casi que un poco peor).

---

Haz la pieza bastante más grande (escálala) con los ajustes iniciales que tenías y cuentas.

Cita:

---

Iniciado por quadro

Haz la pieza bastante más grande (escálala) con los ajustes iniciales que tenías y cuentas.

---

Vale, ok.
Con los ajustes iniciales, te refieres a usar los míos, ¿Antes tocar todo lo de inercia y retracciones?

Cita:

---

Iniciado por javichuteck

Vale, ok.
Con los ajustes iniciales, te refieres a usar los míos, ¿Antes tocar todo lo de inercia y retracciones?

---

Si no he entendido mal, con tus ajustes, antes de tocar nada, las piezas grandes te salían bien Si es así, comprueba que sigan saliendo bien.

¿Quieres una pieza para ver si salen las marcas en la zona del centro del círculo?

https://youtu.be/5dLcaEAXnM8

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244750

Pues primera prueba:

Archivo adjunto 244775 Archivo adjunto 244776

Mismo fallo...

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244775
https://foro3d.com/attachment.php?attachmentid=244776

Segunda prueba:

Archivo adjunto 244777 Archivo adjunto 244778

Se aprecia en la zona baja el mismo fallo.

Y puestas ambas piezas, una al lado de otra, se ve que no es en la misma altura de capa.
Es al inicio y/o al final de un agujero.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244777
https://foro3d.com/attachment.php?attachmentid=244778

Pues la verdad es que no había visto nunca un fallo igual que ese.... :(

A no ser que tenga algo que ver el ventilador con eso, no encuentro explicación.

¿Seguro que es PLA?

¿No será PETG?
Si fuera Petg se podría probar a parar el ventilador.

Cita:

---

Iniciado por Soliman

¿Seguro que es PLA?

¿No será PETG?
Si fuera Petg se podría probar a parar el ventilador.

---

Si, es PLA: "ERYONE PLA Filament 1,75 mm, 3D-Drucker Filament PLA, +/- 0,03 mm, 1 kg / Spule, Blanco"

Cita:

---

Iniciado por javichuteck

Si, es PLA: "ERYONE PLA Filament 1,75 mm, 3D-Drucker Filament PLA, +/- 0,03 mm, 1 kg / Spule, Blanco"

---

Y encima del caro... pues no le veo la lógica.

Cita:

---

Iniciado por Soliman

Y encima del caro... pues no le veo la lógica.

---

Ya que estamos... ¿Alguna referencia de PLA, bueno, y no tan caro? :)

Hace tiempo que no compro PLA, el PETG va mucho mejor, es mas resistente a los golpes o sea, no es tan frágil y de precio anda solo un poco mas caro.

Pero cuando compro lo hago en Aliexpress pero sin prisas, pues tarda un tiempo en llegar.... aunque últimamente si tienes suerte en el color te llaga en 5 días. :)

ENLACE

Editado: Diferentes colores, diferentes precios.

Cita:

---

Iniciado por quadro

Hola, haz la prueba con el objeto que tiene el círculo, el primero que has puesto. Aunque te salga con los hilos es igual. Primero es detectar el problema, después ya vendrán los ajustes.

---

Prueba hecha, con relleno y esta configuración:
Archivo adjunto 244779
Se observan marcas a inicios y finales de agujeros

Archivo adjunto 244780
Diría incluso que ... ¿hay algo de desplazamiento?

Archivo adjunto 244781
Si os fijáis, hay un pequeño orificio frontal, y a lo largo de toda la "base" de la pieza, se proyectan la parte alta y baja de dicho orificio.

Archivo adjunto 244782
Bastante marca, la verdad....

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244779
https://foro3d.com/attachment.php?attachmentid=244780
https://foro3d.com/attachment.php?attachmentid=244781
https://foro3d.com/attachment.php?attachmentid=244782

Cita:

---

Iniciado por Soliman

Hace tiempo que no compro PLA, el PETG va mucho mejor, es mas resistente a los golpes o sea, no es tan frágil y de precio anda solo un poco mas caro.

Pero cuando compro lo hago en Aliexpress pero sin prisas, pues tarda un tiempo en llegar.... aunque últimamente si tienes suerte en el color te llaga en 5 días. :)

ENLACE

Editado: Diferentes colores, diferentes precios.

---

Muchísimas gracias por el enlace!!

¿Y PTGE en AliExpress también? ¿alguna referencia?

Pues.. quizás me plantee el tema de pasar a PTGE, no se...

¿Hay mucha diferencia en cuanto a la impresión en sí?

Es un desastre... pero la verdad que no pillo cual puede ser el fallo.
Tal vez el RELLENO. Probar a hacer unas pruebas de 100%, 50%, 20%, 10% por ejemplo.

Cita:

---

Iniciado por Soliman

Es un desastre... pero la verdad que no pillo cual puede ser el fallo.
Tal vez el RELLENO. Probar a hacer unas pruebas de 100%, 50%, 20%, 10% por ejemplo.

---

Te cuento:
- Las pruebas iniciales son:
---- Sin relleno
---- Muchas capas superiores e inferiores

- Esta prueba es:
---- 3 capas inferiores
---- 3 capas superiores
---- 3 capas de pared
---- Relleno: 10%

Tal vez cambiando el Patrón de Relleno

Archivo adjunto 244754

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244754

Cita:

---

Iniciado por javichuteck

Ya que estamos, alguna referencia de PLA, bueno, y no tan caro? jejejejejej (gracias!)

---

https://www.amazon.es/dp/B08LQJ8W1F?...t_details&th=1
este es bueno,y fabricado en españa,y en negro lo tienes en ese enlace por 13€,yo normalmente uso tanto el winkle como sunlu,y cualquiera de los dos me va muy bien.

El PETG que uso es este, pero deja un poco de hilillo, y cuesta pillarle el punto, y a 235º la boquilla y a 70º la cama.

Enlace

En esas últimas fotos se ven bastantes bandas raras ya, ¿seguro que no tienes holguras en algún sitio?. Revisa bien cama, hotend, etc. Dale un buen meneo a todo, fuerza un poco. A mi me ocurrió al principio, cuando recibí la impresora, estuve imprimiendo unos días con una holgura en la cama maja de narices, sin darme cuenta y hacía cosas similares de vez en cuando.

Cita:

---

Iniciado por Novatototal

En esas últimas fotos se ven bastantes bandas raras ya, ¿seguro que no tienes holguras en algún sitio?. Revisa bien cama, hotend, etc. Dale un buen meneo a todo, fuerza un poco. A mi me ocurrió al principio, cuando recibí la impresora, estuve imprimiendo unos días con una holgura en la cama maja de narices, sin darme cuenta y hacía cosas similares de vez en cuando.

---

Me he dado una vuelta por la máquina... Y lo veo todo bien (creo).
He visto un detalle, y paso a poneros vídeo a ver qué opináis.

Gracias de antemano!!!

https://www.youtube.com/watch?v=iF4gJWPVED8&ab_channel=javichuteck

Cita:

---

Iniciado por javichuteck

Me he dado una vuelta por la máquina... Y lo veo todo bien (creo).
He visto un detalle, y paso a poneros vídeo a ver qué opináis.

Gracias de antemano!!!

https://www.youtube.com/watch?v=iF4gJWPVED8&ab_channel=javichuteck

---

No sé si será lo que te causa el problema, pero no está correcto, te quedan los muelles demasiado flojos, y encima ese tipo de muelles son muy blandos, no sé si la ender 6 llevará final de carrera en Z, o usará el propio BlTouch como tal,pero lo que se suele hacer es ajustar dicho final de carrera, arriba o abajo para que el hotend pueda bajar más,o en tu caso subir mas la cama, y de esa manera que aprieten más los muelles.

Cita:

---

Iniciado por titan83

No sé si será lo que te causa el problema, pero no está correcto, te quedan los muelles demasiado flojos, y encima ese tipo de muelles son muy blandos, no sé si la ender 6 llevará final de carrera en Z, o usará el propio BlTouch como tal,pero lo que se suele hacer es ajustar dicho final de carrera, arriba o abajo para que el hotend pueda bajar más,o en tu caso subir mas la cama, y de esa manera que aprieten más los muelles.

---

Con el BLTouch, lo primero que te dicen es quitar el final de carrera en Z. Así que, no, no lo tengo.

Lo que si que veo (y ahora creo que lo entiendo) es de gente que pone unos topes de plástico, para poder ajustar la cama bien, y mantener esa "distancia necesaria".

Yo tampoco se si "es la causa de mi problema". Pero, efectivamente, tampoco lo veo "correcto".

A ver si me hago unos topes y pruebo a ver.

Cita:

---

Iniciado por javichuteck

Con el BLTouch, lo primero que te dicen es quitar el final de carrera en Z. Así que, no, no lo tengo.

Lo que si que veo (y ahora creo que lo entiendo) es de gente que pone unos topes de plástico, para poder ajustar la cama bien, y mantener esa "distancia necesaria".

Yo tampoco se si "es la causa de mi problema". Pero, efectivamente, tampoco lo veo "correcto".

A ver si me hago unos topes y pruebo a ver.

---

También puedes probar con unos muelles mas duros,aunque no sé si solucionarían del todo el problema del juego que tiene,ya que al tener tanta distancia siempre va a tender a tener mas movimiento,no obstante..¿por que no sube mas la cama? ¿pega en algún sitio? Esque se me hace muy raro que no se pueda subir más.

Si quieres hacer una prueba, puedes ponerle unas tuercas a los tornillos apretadas contra cama caliente, y una arandela entre la tuerca y el muelle para que este asiente bien, así de esa manera quedarán más tensos.

Yo lo veo bien, los muelles tampoco hay que apretarlos a tope, entiendo que están por si hay alguna obstrucción, para que baje algo la cama en tal caso. Yo en la mía, una SUNLU, la nivelación la hago al revés, precisamente por los muelles y asegurarme que al bajar el cabezal para nivelar no pega con la cama.

Primero comprimo bastante los muelles, pongo el parámetro de nivelación a cero, y bajo el cabezal a ese "cero" (la cama queda por debajo al haber comprimido muelles) luego suelto muelles para nivelar a ese cero, y los muelles quedan a la mitad o así comprimidos. En manual te pone que bajes cabezal para nivelar, etc, etc, pero si bajas directamente y tienes la cama alta o el parámetro de nivelación bajo, pegará cabezal con cama, ya me pasó una vez y no más.

Si quiero muelles más apretados, idem, pero pongo el parámetro de nivelación en -2mm y la cama debe quedar 2mm más abajo al nivelar, pero no lo veo necesario, tener los muelles apretados.

Hola, buenas!!

Ayer la tarde fue muy ocupada, y no pude hacer pruebas.

Por un lado, también pienso que .... ¿realmente la cama debe de estar muy bloqueada para no tener este error? ¿realmente el error es de ese desplazamiento de la cama? (hasta que no lo pruebe, no lo sabré).

Para descartar, haré unas pruebas a lo largo del día con la propuesta de las tuercas y arandelas. Rápido, y sencillo.

Y a ver qué encontramos.

Tengo otra pieza, que imprimí hace unos meses, parecida a esta "de los problemas", y salió bien.

Voy a probarla, a ver cómo sale ahora, y si sale bien, compararé medidas y demás.

Os voy contando.

Cita:

---

Iniciado por javichuteck

Hola, buenas!!

Ayer la tarde fue muy ocupada, y no pude hacer pruebas.

Por un lado, también pienso que .... ¿realmente la cama debe de estar muy bloqueada para no tener este error? ¿realmente el error es de ese desplazamiento de la cama? (hasta que no lo pruebe, no lo sabré).

Para descartar, haré unas pruebas a lo largo del día con la propuesta de las tuercas y arandelas. Rápido, y sencillo.

Y a ver qué encontramos.

Tengo otra pieza, que imprimí hace unos meses, parecida a esta "de los problemas", y salió bien.

Voy a probarla, a ver cómo sale ahora, y si sale bien, compararé medidas y demás.

Os voy contando.

---

El problema de las líneas que coinciden con el círculo no creo que sea de la cama, las irregularidades del resto de las líneas. Al ser una pieza pequeña con el movimiento brusco entre frenada y aceleración del cabezal hace que la inercias se trasladen a la estructura y esto sí puede afectar a ese problema. Lo recomendable es que al no tener final de carrera, aprietes la cama sin llegar al tope, con eso, ya eliminas un problema, no tiene sentido tener la cama tan "blanda".

El problema de las líneas si siempre se repite con el círculo tanto en la parte baja con en la parte alta, para mí es más indicativo de mala configuración del Cura, porque el problema es persistente. Yo hasta ahora todos los problemas que he tenido con la impresora los he resuelto yo, me quedo fijo mientras imprime para ver si veo algo anormal, y si no lo veo, analizo la pieza y a partir de ahí toco parámetros en cura.

A la noche si tengo tiempo, le hecho un ojo más profundo a tus parámetros. Aun así, para probar, prueba con parámetros por defectos.

P.D. comprueba tornillo por tornillo a que TODOS este bien apretados.

He hecho una prueba de impresión con las siguientes características:
- Cama totalmente bloqueada.
- Uso de perfil de impresión Standard Quality

El resultado es esta:
Archivo adjunto 244783 Archivo adjunto 244784 Archivo adjunto 244785

El resultado, es que en cada inicio y fin de agujero, se proyecta una línea por todo el contorno de la pieza.

No comprendo nada....

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244783
https://foro3d.com/attachment.php?attachmentid=244784
https://foro3d.com/attachment.php?attachmentid=244785

Cita:

---

Iniciado por quadro

P.D. comprueba tornillo por tornillo a que TODOS este bien apretados

---

He hecho una primera revisión... y "parece" que está todo apretado...
Seguiré mirando a ver... pero ... no parece.

Y si creas un perfil nuevo en la impresora por si hubieras tocado algo que te crea ese problema.

Y sin tocar nada haces otra prueba.

¿Y subir el archivo GCODE para probarlo a ver? Aunque sea en impresoras distintas, si nos sale igual, pues apaga y vámonos.
¿Has probado con otro laminador? Si no lo has hecho hazlo a ver.

Lo primero, disculpas por el retraso en contestar.

Días de muchísimo trabajo y no me da la vida!! (y vosotr@s tan atentos ayudando y yo frustrado por no poder contestar)

Cita:

---

Iniciado por Soliman

Y si creas un perfil nuevo en la impresora por si hubieras tocado algo que te crea ese problema.Y sin tocar nada haces otra prueba.

---

Lo hice.
Me creé un perfil nuevo de impresora.
Y sin tocar nada, imprimí, a pelo.

Adjunto el resultado.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244810
https://foro3d.com/attachment.php?attachmentid=244811
https://foro3d.com/attachment.php?attachmentid=244812
https://foro3d.com/attachment.php?attachmentid=244813

Cita:

---

Iniciado por Novatototal

¿Y subir el archivo GCODE para probarlo a ver? Aunque sea en impresoras distintas, si nos sale igual, pues apaga y vámonos.
¿Has probado con otro laminador? Si no lo has hecho hazlo a ver.

---

Os adjunto la pieza.

Y no, no he probado otro laminador. No he usado nunca otro, me siento cómodo con Cura, y no había pensado en esa opción.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244788

A mi la pieza me sale bien, y la veo perfecta, lo que si deberías es darle un relleno mas resistente, si lleva tornillo, por lo menos un 59% o yo lo haría con un 100% de relleno.

Si te gusta CURA, lo que pues es crear un perfíl nuevo, desde cero y solo cambiar el relleno y sin soportes.

La pieza la he impreso:
- Tanto con 100% de densidad de relleno
- Como con 100 capas inferiores y 100 capas superiores
---- Lo cuál, hace la pieza 100% densa

Y sobre un nuevo perfil en Cura, como comenté más arriba, ya lo he hecho. 100% limpio y el resultado es igual.

Cita:

---

Iniciado por javichuteck

La pieza la he impreso:
- Tanto con 100% de densidad de relleno
- Como con 100 capas inferiores y 100 capas superiores
---- Lo cuál, hace la pieza 100% densa

Y sobre un nuevo perfil en Cura, como comenté más arriba, ya lo he hecho. 100% limpio y el resultado es igual.

---

Pues entonces queda claro que el problema es mecánica... yo insistiría con la varilla de rosca que lleva, y mirar los tornillos si están todos bien.

Cita:

---

Iniciado por Soliman

Pues entonces queda claro que el problema es mecánica... yo insistiría con la varilla de rosca que lleva, y mirar los tornillos si están todos bien.

---

Cuando te refieres a la varilla ¿a qué te estás refiriendo?

No se si, dado a que todo el tiempo que tiene la impresora, he impreso piezas pequeñas (1 o 2 de gran dimensión) quizás ¿hay que darle algún tipo de lubricante a la parte alta de la varilla? ¿qué se le echa?

Y por otro lado ¿veis necesario el mod de sujeción de la varilla a la estructura? ¿alguien por aquí con una Ender 6, ha visto necesario dicho mod?

Gracias

Cita:

---

Iniciado por javichuteck

Cuando te refieres a la varilla ¿a qué te estás refiriendo?

No se si, dado a que todo el tiempo que tiene la impresora, he impreso piezas pequeñas (1 o 2 de gran dimensión) quizás ¿hay que darle algún tipo de lubricante a la parte alta de la varilla? ¿qué se le echa?

Y por otro lado ¿veis necesario el mod de sujeción de la varilla a la estructura? ¿alguien por aquí con una Ender 6, ha visto necesario dicho mod?

Gracias

---

No sabría decirte, y lo del lubricante vender en las ferreterías montones de cosas para eso, casi mejor pregunta y que te den algún tipo de grasa o lubricante líquido. Creo que los aceites 3 en 1 van bien pero cuando se secan vuelven a dejarlo igual o peor.

Cita:

---

Iniciado por javichuteck

Os adjunto la pieza.

Y no, no he probado otro laminador. No he usado nunca otro, me siento cómodo con Cura, y no había pensado en esa opción.

---

Sube mejor el GCODE que le metes a la impresora y con el que te sale mal, no el STL, así salimos de dudas de si el laminador te está haciendo algo raro, yo incluso la imprimo en mi Sunlu y subo foticas.
Prueba el 'Ultimaker CURA', es parecido al 'CURA', aunque te tocará configurarlo evidentemente.

Cita:

---

Iniciado por Novatototal

Sube mejor el GCODE que le metes a la impresora y con el que te sale mal, no el STL, así salimos de dudas de si el laminador te está haciendo algo raro, yo incluso la imprimo en mi Sunlu y subo foticas.

---

Fotos estoy subiendo todo el rato.

Ok, luego subo el GCODE

Cita:

---

Iniciado por Novatototal

Prueba el 'Ultimaker CURA', es parecido al 'CURA', aunque te tocará configurarlo evidentemente.

---

Me debí de explicar mal.
El laminador que uso es Ultimaker Cura.

Cita:

---

Iniciado por javichuteck

Fotos estoy subiendo todo el rato.
Ok, luego subo el GCODE
Me debí de explicar mal.
El laminador que uso es Ultimaker Cura.

---

Que yo sepa solo hay uno que se llame CURA, el Ultimaker CURA.
En cuanto al GCODE lo que te pide es que subas el archivo .gcode que crea el programa para mirar línea por línea si tienes algo raro, aunque no es fácil de pillarlo.

Archivo adjunto 244792

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244792

Cita:

---

Iniciado por Soliman

Que yo sepa solo hay uno que se llame CURA, el Ultimaker CURA.
En cuanto al GCODE lo que te pide es que subas el archivo .gcode que crea el programa para mirar línea por línea si tienes algo raro, aunque no es fácil de pillarlo.

Archivo adjunto 244792

---

Con la Sunlu me venía el "CURA" a secas que tengo instalado junto al "Ultimaker CURA" que bajé luego, es de los mismos, el CURA a secas es más viejuno creo. He probado unos cuantos ya, incluso alguno que cuesta más que la impresora, versión Jack Sparrow evidentemente, por probar más que nada ya que lo desinstalé, me quedo con el ultimaker.
