Ik-fk
Archivo adjunto 165650
.Ik_fk.
Esto son solo unos apuntes de todo lo que ido sacando de información sobre el tema. Se trata de crear un hueso con IK y a la vez, con otro hueso, poder controlar el cambio de IK a FK
(IK).- Cinemática inversa te permite determinar el movimiento de todas las partes de los objetos. (Inverse Kinematics)
(FK).- Cinemática directa, hay que ir moviendo los huesos uno por uno, arrastrando los padres a los hijos. (forwardque Kinematics)
Para empezar añadiremos un hueso a la escena:
Archivo adjunto 165651
Lo rotamos (r) y extrudimos (e) para crear una armature de cuatro huesos:
Archivo adjunto 165652
Presionamos Control + N para asegurarnos de que los huesos no están girados:
Archivo adjunto 165653
Y le podemos poner el nombre que queramos, en este caso solo voy a poner números:
Archivo adjunto 165654
Todos los huesos, menos el primero, están emparentados a otro hueso, de tal forma que si rotamos el 2 por ejemplo, los siguientes (el 3 y el 4) le siguen, lo que vamos a hacer ahora, es seleccionar en hueso número 4 y le vamos a borrar ese emparentamiento. Para ello, lo seleccionamos, y le borramos el nombre con Supr y enter:
Archivo adjunto 165655
Vamos a aprovechar que ya no tiene emparentamiento para duplicarlo, y lo movemos a una posición superior. Y le cambiamos el nombre y le ponemos el número 5, más o menos, debemos tener unos huesos como en la imagen siguiente:
Archivo adjunto 165656
Antes de seguir, voy a aprovechar, para explicar un poco lo que es una constraint, en este caso la llamada limit location, constraint es una restricción, en este caso (limit location) sería una restricción de localización en el espacio, determinada por unos límites, creo que se va a entender mejor cuando lo hagamos, para ello seleccionamos el hueso 5 y en la ventana de bone constraints añadimos (add constraint) una de tipo limit location:
Archivo adjunto 165657
Nos saldrá una ventana, con una serie de datos de coordenadas:
Archivo adjunto 165658
Para ver para qué sirven todas estas coordenadas y ejes, vamos a hacer lo siguiente. Vamos a marcar todos las casillas de máximos y mínimos:
Archivo adjunto 165659
Ahora veremos, que el hueso se ha movido y se ha situado en el centro del visor 3d. Esta en coordenada cero:
Archivo adjunto 165660
Como no lo queremos en esa posición, porque nos molesta, vamos a subirlo un poco. Para ello cambiamos los valores de z (es la que sube y baja, en la imagen):
Archivo adjunto 165661
Y veremos que el hueso se ha desplazado un recuadro hacia arriba. Si intentamos mover el hueso, veremos que no podemos, porque por eso le hemos puesto una restricción de coordenadas, para tener un recorrido en el eje X vamos a cambiar el valor de máximo a 1:
Archivo adjunto 165662
Ahora podemos ver que el hueso lo podemos mover de izquierda a derecha en ese límite que le hemos indicado:
Archivo adjunto 165663
Seguimos con la IK y FK, lo primero que vamos a hacer, es una IK. Hay varias formas de hacerlo, pero yo utilizo la siguiente forma, estando en pose mode:
Archivo adjunto 165664
Seleccionamos primero el hueso número 4 (no tiene emparentamiento) y con shift presionado, seleccionamos el número 3:
Archivo adjunto 165665
Presionamos shift+i y ya tenemos nuestro hueso con IK que se habrá vuelto de un color amarillento para indicar que tiene una restricción (constraint), si ahora movemos el hueso número 4 veremos que arrastra al resto de los huesos. Con mover ese hueso, ya hace que toda la cadena de huesos siga las rotaciones y movimientos:
Archivo adjunto 165666
Ahora viene la parte de hacer un driver para que funcione luego el cambio de IK a FK, antes que nada, voy a preparar las vistas y abrir una ventana de tipo Graph editor:
Archivo adjunto 165667
Más o menos, nos tiene que quedar una cosa como en la imagen inferior:
Archivo adjunto 165668
Seleccionamos el hueso número 3, el que tiene la IK, y vamos a presionar con el botón derecho del ratón, sobre la barra de la constraint llamada influence, al presionar, nos debe de salir una ventana donde debemos seleccionar, add driver:
Archivo adjunto 165669
Ahora en el editor gráfico, vamos a cambiar a drivers, y tiene que salir una ruta de armature y una barra llamada influence:
Archivo adjunto 165670
Pinchamos sobre esa barra llamada influence y presionamos la letra n:
Archivo adjunto 165671
En los valores de drivers vamos a cambiar el type: a averaged value:
Archivo adjunto 165671
Y pinchando sobre add variable, añadimos una nueva:
Archivo adjunto 165672
De tipo transform channel:
Archivo adjunto 165673
Para indicarle la ruta, debemos presionar sobre la imagen del cubo:
Archivo adjunto 165674
Seleccionamos armature y el bone número 5 que es el que hemos puesto en la parte superior:
Archivo adjunto 165675
Y que hemos conseguido con esto, pues muy sencillo. Hemos logrado darle o quitarle la influencia (influence) sobre la IK

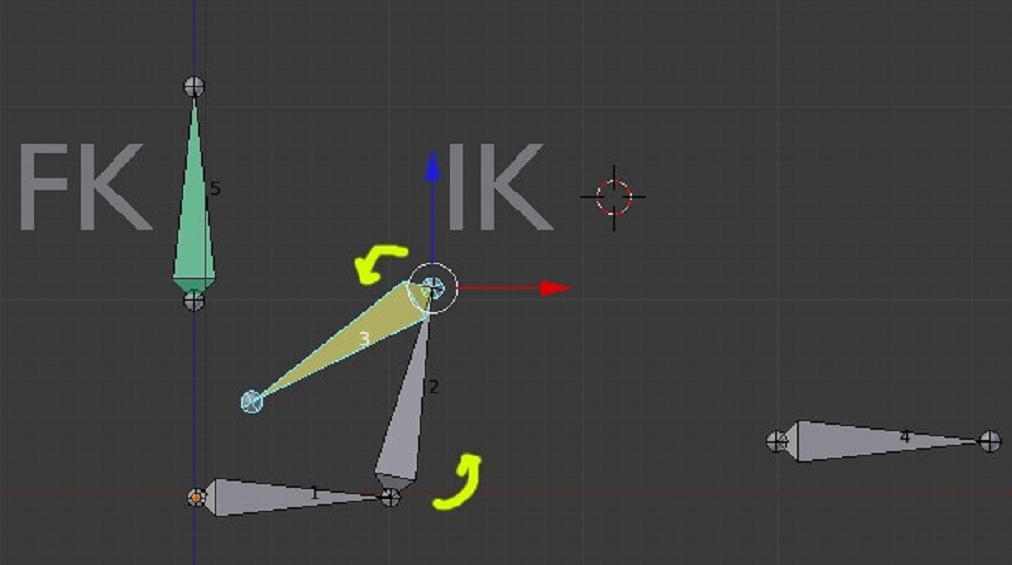

Si movemos el hueso número 5 a la derecha estará en lo que hemos hecho al principio, el IK y podemos mover con el hueso 4 todo el esqueleto, si movemos el hueso número 5 a la izquierda estará en FK y podemos mover los huesos independientemente:
Archivo adjunto 165676
Archivo adjunto 165677
Tutorial creado por Solimán.
