Maristan madraza de el médico

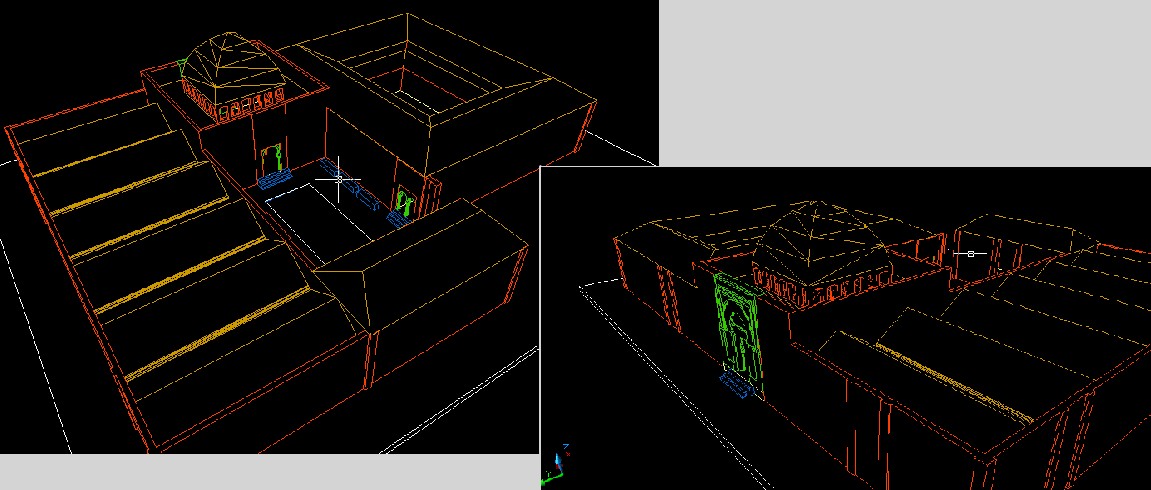

Uno de mis libros favoritos es el médico de Noah Gordon. Hace un tiempo que no me enfrento al 3dsMax así que, decidí hacer una mezcla entre el hospital y la escuela de medicina (maristan y madraza respectivamente) de esta novela. Todavía está muy de cero, apenas empezando a modelar en AutoCAD. Después de paso al 3dsMax para todo lo demás. Tenía ganas de arrancar a probar con Mudbox o ZBrush para hacer la cantidad de molduras y detalles que tiene la arquitectura islámica. No sé si estoy siendo muy exacto al imitar la época y el estilo, estuve buscando fuentes en internet y me apoye bastante en un libro de arquitectura islámica en Andalucía que encontré en casa. Por ahora no hay mucho para criticar, pero sugerencias son bienvenidas, y recomendaciones con respecto a Mudbox vs ZBrush también.
Un poco de research: http://www.muslimheritage.com/topics...onomytypeid=11.
Archivo adjunto 140359
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140359
1 Archivos adjunto(s)
Maristan madraza de el médico

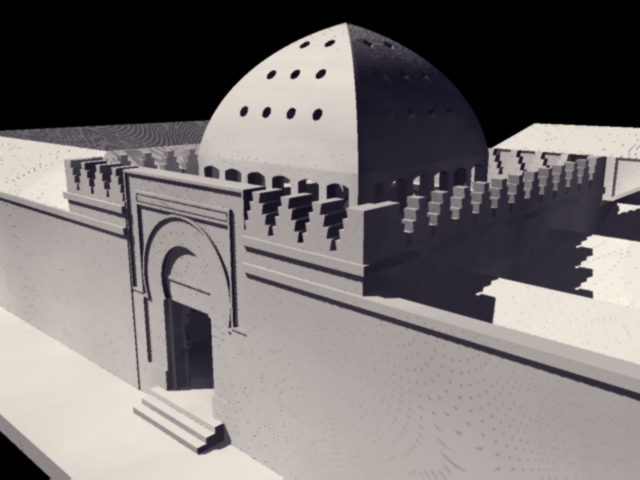

Pequeña actualización aprovechando el embalaje, imágenes de la bóveda y las columnas que la soportan.
Archivo adjunto 140372
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140372
1 Archivos adjunto(s)
Maristan madraza de el médico
1 Archivos adjunto(s)
Maristan madraza de el médico

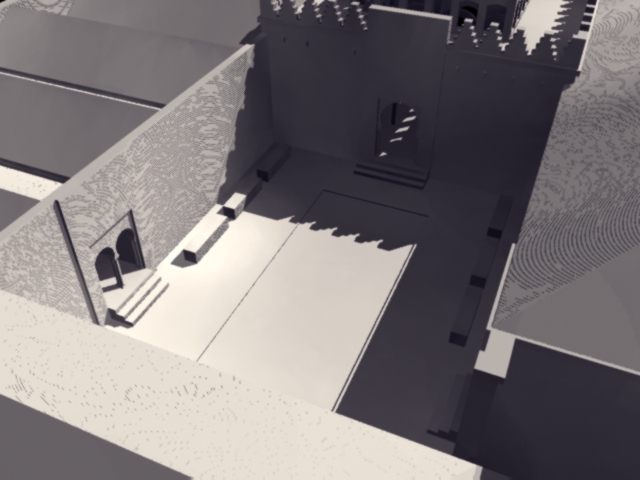

Otra más. Va quedando pronto el modelado en AutoCAD. En un rato me paso al 3ds Max. Poco trabajo y mucho foro.
Archivo adjunto 140393
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140393
Maristan madraza de el médico
Esto está pintando realmente muy bien. Todavía me cuesta vislumbrar que se podría corregir, supongo será la falta de costumbre con el visor de AutoCAD, pero es un comienzo bueno.
Maristan madraza de el médico
Que agradable ver cosas así en Cad, entretienen un montón.
4 Archivos adjunto(s)
Maristan madraza de el médico

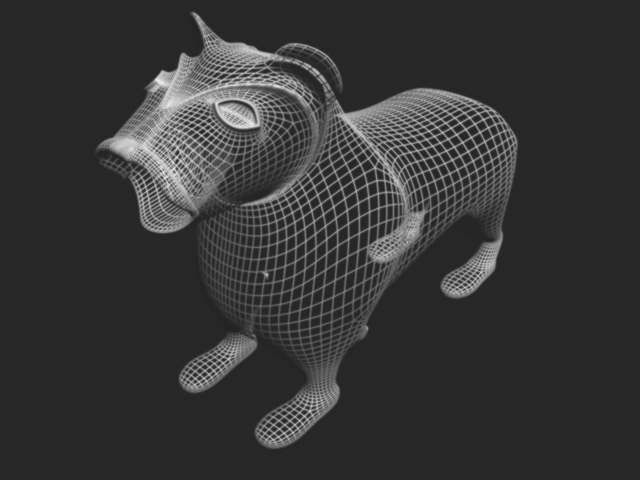

Gracias por comentar. Del libro de arquitectura islámica en Andalucía saqué está fotografía de un león de bronce que me gustó y decidí modelar para esto. Leí en varios lugares que estos hospitales tenían pequeñas fuentes en todas las habitaciones para tener agua limpia a mano, y probablemente pase a formar parte de alguna de esas fuentes. Voy a ir intercalando el trabajo del edificio en sí con detalles como esto para ir cambiando y no aburrirme. No me quedó idéntico, pero si lo seguía corrigiendo me iba a volver loco, es infinito el tiempo que puedes estar intentando que sea como el de la fotografía a ojo.
Archivo adjunto 140422Archivo adjunto 140424Archivo adjunto 140425Archivo adjunto 140423
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140422
https://foro3d.com/attachment.php?attachmentid=140423
https://foro3d.com/attachment.php?attachmentid=140424
https://foro3d.com/attachment.php?attachmentid=140425
2 Archivos adjunto(s)
Maristan madraza de el médico
4 Archivos adjunto(s)
Maristan madraza de el médico

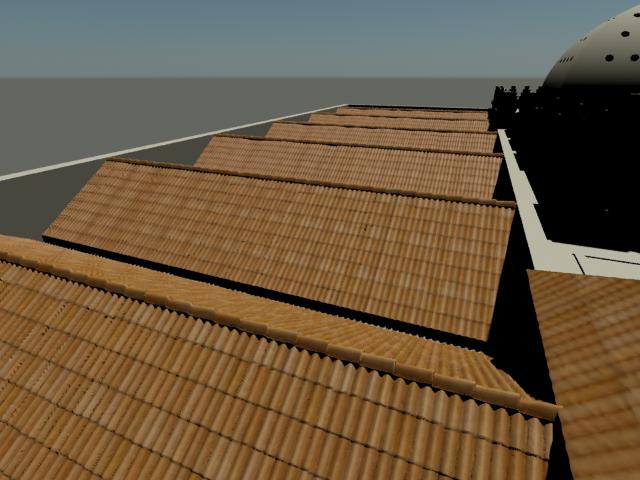

Hoy hice los techos de tejas, que es una de las partes complicadas. Los hice con un displacement map que al principio me dió un poco de problemas y por suerte lo pude ir domando. Desgraciadamente las tejas consumen bastante tiempo de render. Pero bueno, a ver qué les parece.
Archivo adjunto 140467Archivo adjunto 140468Archivo adjunto 140469Archivo adjunto 140470.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140467
https://foro3d.com/attachment.php?attachmentid=140468
https://foro3d.com/attachment.php?attachmentid=140469
https://foro3d.com/attachment.php?attachmentid=140470
Maristan madraza de el médico
Estoy con máquina nueva, en proceso de instalar programas, etc. En unos días vuelvo con cosas nuevas, espero. Saludos.
3 Archivos adjunto(s)
Maristan madraza de el médico

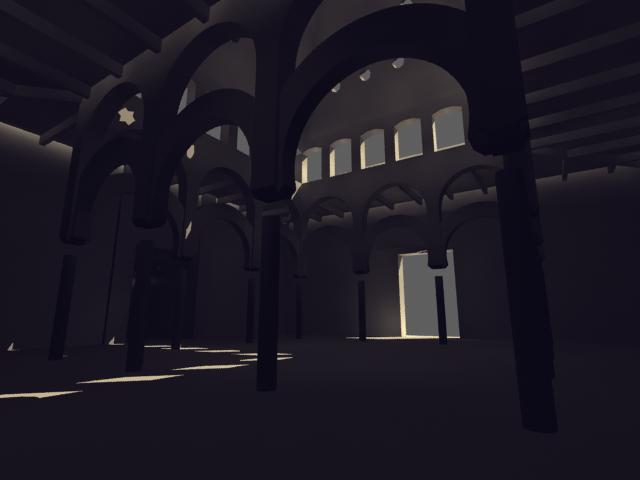

Al fin estoy con AutoCAD 2011 y 3ds Max 2011 instalados, la idea es usar un poco este proyecto para aprender a usar algunas de las cosas nuevas (acostumbrarme al editor de materiales nuevo). Pasé el día de ayer intentando hacer el AutoCAD 2011 lo más parecido al 2004, para llevarlo rápido como antes ajustándolo a mis costumbres. Al empezar a ajustar GI y FG de Mental Ray para el interior del hall se me planteo un problema que no logro resolver. Son esas zonas iluminadas de los bordes de la pared con el techo, que hace pensar que se está filtrando luz por ahí. Pasa solo con GI.
Archivo adjunto 140936Archivo adjunto 140937
Pensando que era un problema de la geometría volví a CAD y uní todos los sólidos de esa zona: techo paredes etc. Luego en 3ds Max separe (detach) las caras interiores de la parte de afuera, por si se trataba de la proximidad de las caras dentro de un mismo objeto. Obtuve una superficie del interior del hall toda unificada y me aseguré que los bordes por dónde estaría pasando la luz estuvieran bien cerrados: son el simple borde común de dos polígonos, no debería pasar luz por ahí, aun así el render no cambia, por lo que debo concluir que no es un problema de geometría. ¿alguien tiene idea que esta pasando? No soy ningún experto en iluminación indirecta, pero a mi entender eso no debería pasar. Ayuda por favor.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140935
https://foro3d.com/attachment.php?attachmentid=140936
https://foro3d.com/attachment.php?attachmentid=140937
3 Archivos adjunto(s)
Maristan madraza de el médico
Este mensaje se está volviendo un monólogo, pero no importa, me sirve como registro de lo que voy haciendo y capaz a alguien le termina sirviendo.

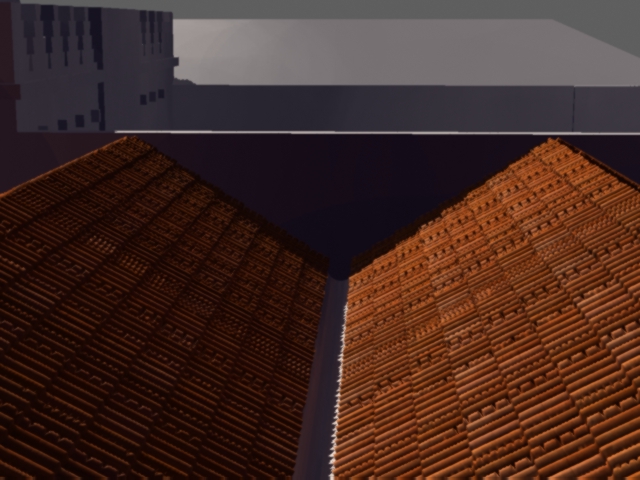

El material de la teja se tileaba a lo lejos, por lo que le puse un seguno mapa para la parte más distante de la cámara, más grande que se tilea menos. Lo que hice fue ponerle un mapa fallof para unir los dos usando el más detallado para más cerca y el que se tilea menos para más lejos. Para que coincidiera el displacement map con los dos mapas y las tejas fueran del mismo tamaño conté las tejas de cada uno e hice una regla de tres.
Subo imágenes y el material. No pude subir el archivo (*.mat) me dice tipo de archivo invalido. Le cambie la terminación a txt, prueben cambiarla nuevamente a (*.mat) y capaz anda.
Archivo adjunto 140996Archivo adjunto 140997
Encontré esto de GI que menciona los light leaks y algunos otros problemas corrientes del mapeado de fotones, voy a ver si haciendo lo que dice solucionó mi problema.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=140996
https://foro3d.com/attachment.php?attachmentid=140997
https://foro3d.com/attachment.php?attachmentid=140998
Maristan madraza de el médico
Está muy bien todo, sigue adelante.
1 Archivos adjunto(s)
Maristan madraza de el médico
Sigo sin poder arreglar las manchas de luz, haga lo que haga no se van. Creo que el problema es que promedia con los fotones de esa cara algunos de la cara de arriba, por más que esté el techo entre medio. Pero a pesar de haberlas puestos en distintos objetos y ajustado los parámetros de GI de mil maneras diferentes no se van. ¿no existe una opción que restringa la suma de fotones dentro de cada objeto? Tal vez esto lo haga automático y quede mal en este caso por ser importado de AutoCAD. Ayuda por favor.
Lo otro es renderizar un normal o displacement map. Sé que es con render to texture y una orthographic Camera, pero no logro hacerlo andar. ¿algún error común que pueda estar cometiendo?

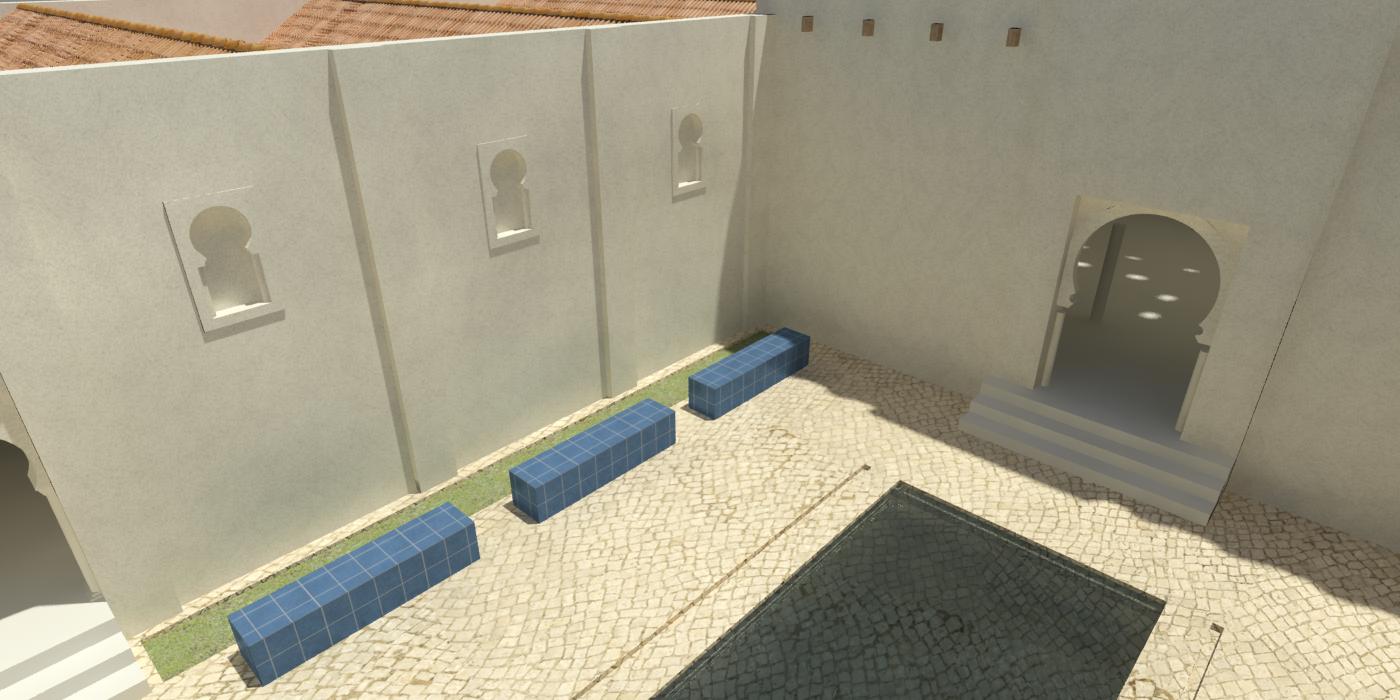

Pequeño update, algunos materiales, no son definitivos.
Archivo adjunto 141190
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=141190
Maristan madraza de el médico
Hola aprendiz, veo que te gustan los retos grandes, es como mejor se aprende, a base de pequeños errores y de comeduras de coco, a mí también me gustan los retos complicados, me está rondando en la cabeza hacer una catedral, tipo los pilares de la tierra o un estadio de fútbol, por ejemplo, el Anfield arena del Manchester united. Te doy todas mis felicitaciones por tan laborioso trabajo, es una pena no poder ayudarte en el tema de iluminación ya que yo uso Vray.
Ánimo y sigue adelante, seguiré tus pasos.
Mi web.
www.avivan.com.
Maristan madraza de el médico
Gracias ivanslot, sí la idea es aprender, la desventaja es que cada tanto te trancas con problemas como estos. Buena web, un saludo grande.
Maristan madraza de el médico
Muy bien pues ánimo gracias por tu visita a mi web, aún le faltan muchos detalles. Un saludo. Esta es mi web www.avivan.com.
