Tutorial para principiantes: crear una silla de vidrio con Vray

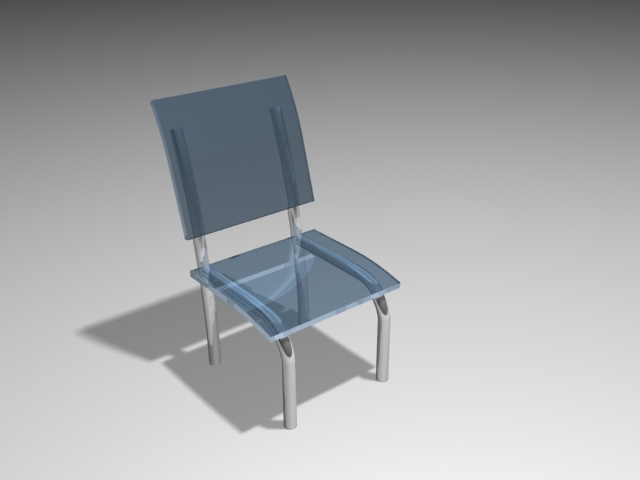

Silla de vidrio. Bueno, es mi primer tutorial, no sé que les va a parecer, pero bueno, el resultado mío no me queda muy realista porque no edite bien la iluminación, pero me quedó algo así:
Archivo adjunto 120324

Hacer click en todas las imágenes para que se vean grandes. Como nunca poste imágenes en este foro quería saber cómo hago que se redimensionan automáticamente o poniendo algún valor. Obviamente pueden cambiar los materiales el tipo de modelo o añadirle detalles.

Empecemos:

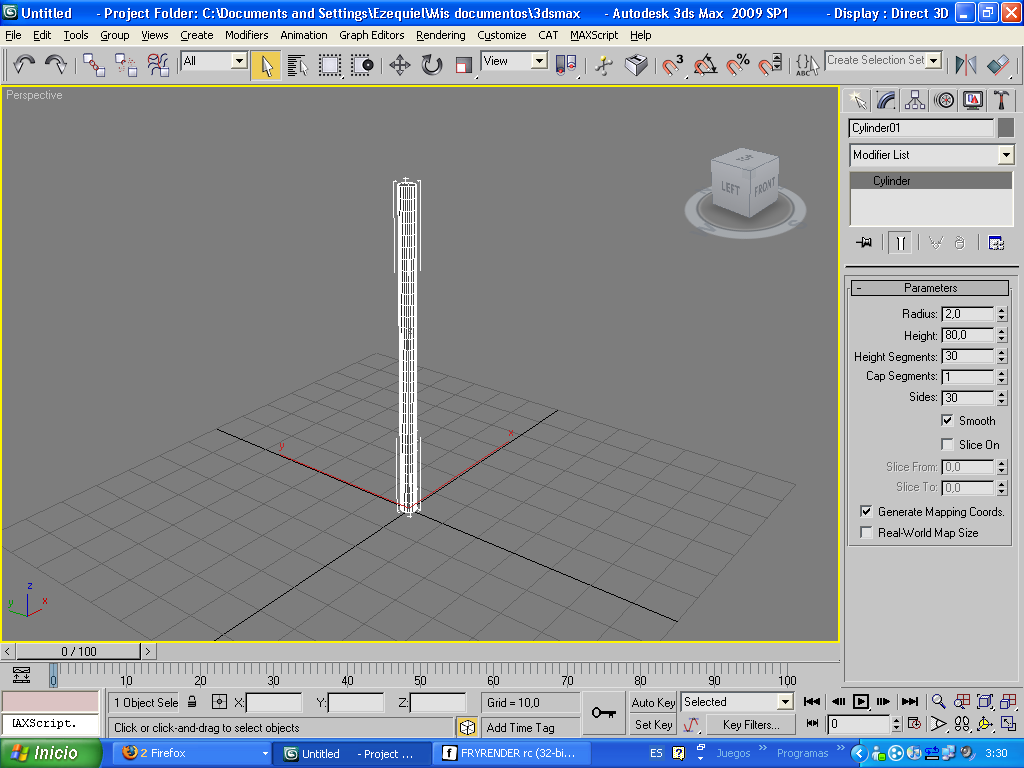

1 creamos un cilindro con estas medidas:
Radius/radio: 2.

Height/altura: 80.

Height segments/segmentos de altura: 30.

Cap segments: 1.

Sides: 30.

Les debería quedar así:
Archivo adjunto 120305

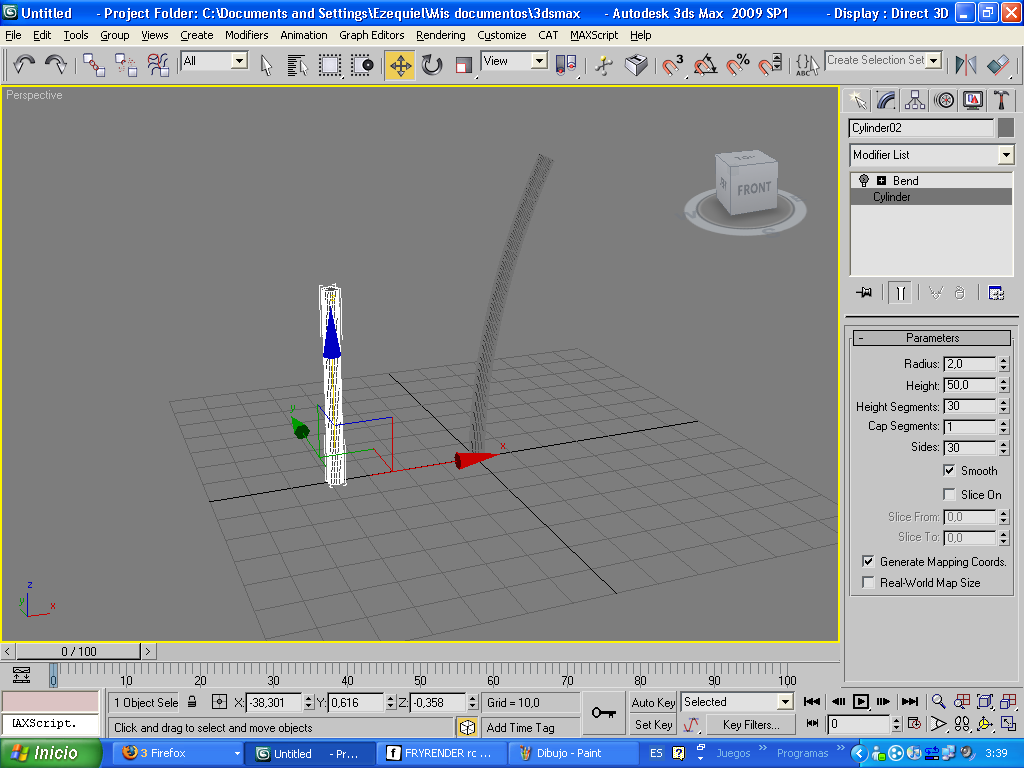

2_ en la lista de modificadores seleccionamos el modificador bend (no estoy muy seguro como es en español, creo que es curvar):
Archivo adjunto 120307

Poner cómo está ahí.
3_ creamos otro cilindro con estas propiedades:
Archivo adjunto 120308

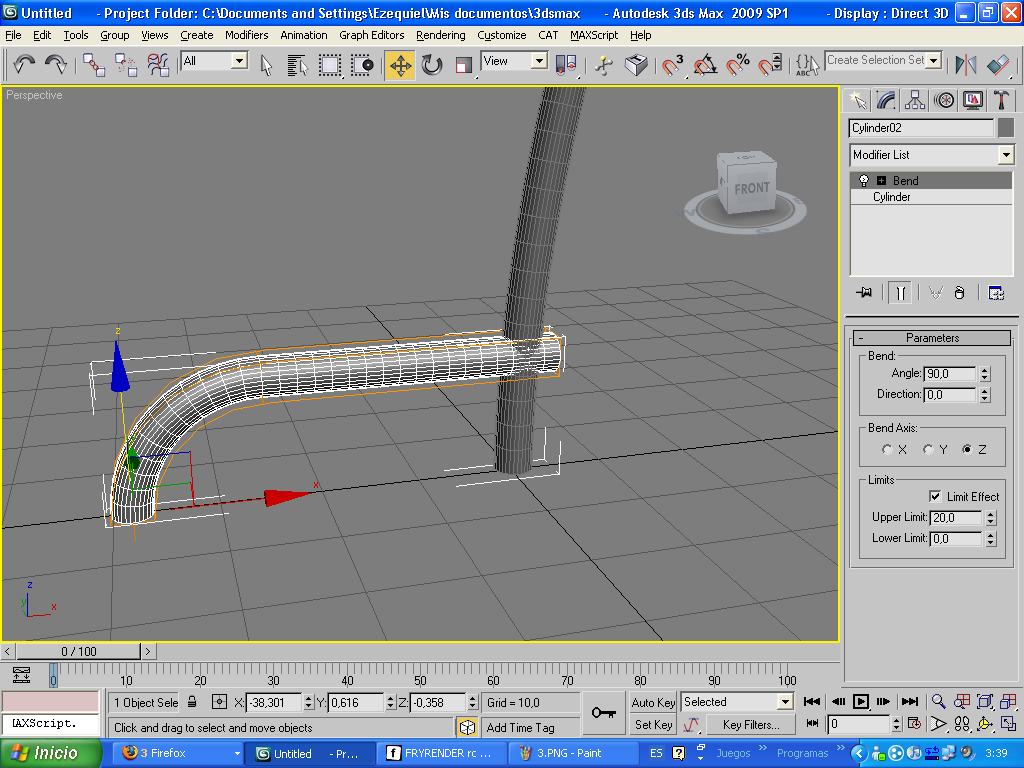

4_ y nuevamente le ponemos el modificador bend esta vez así:
Archivo adjunto 120309

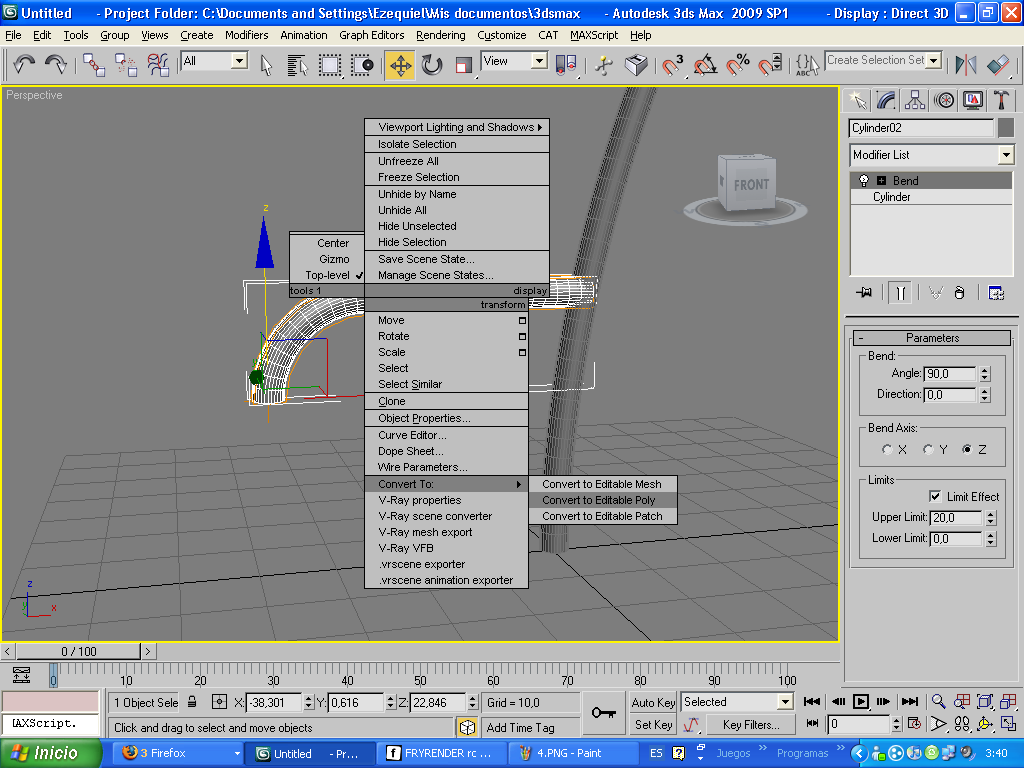

5_ lo levantamos para que quede bien y le ponemos el modificador Editable Poly, haciendo clic derecho en el objeto:
Archivo adjunto 120310

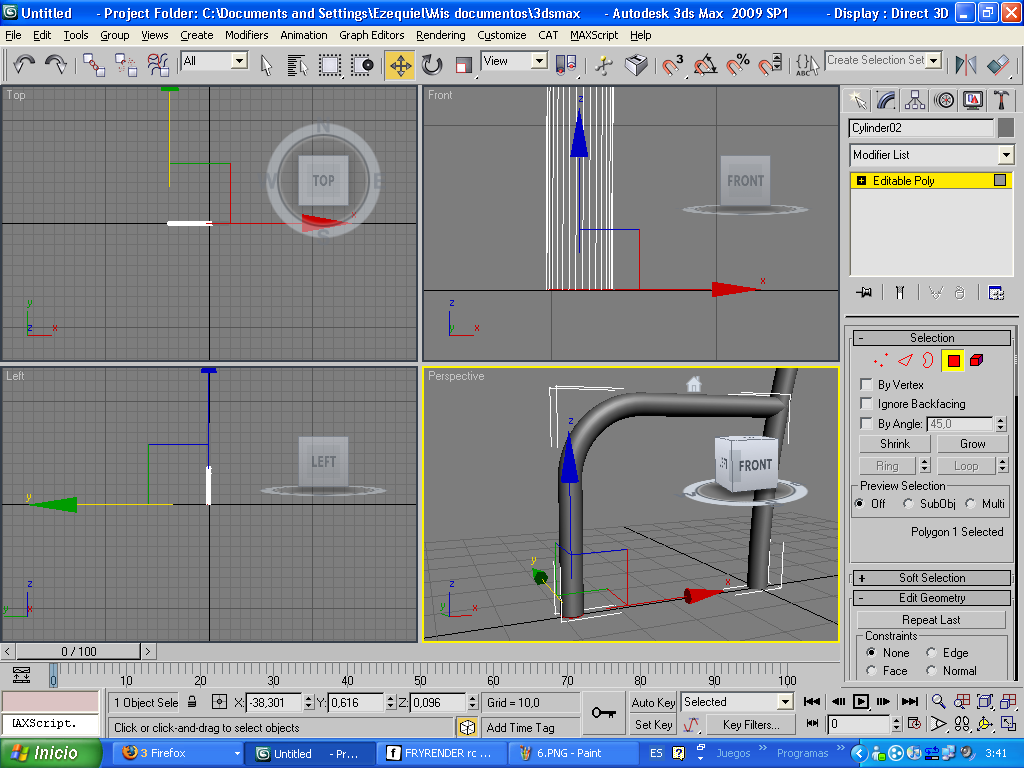

6_ le damos click a la opción de elegir face/cara y seleccionamos la inferior, como en la fotografía:
Archivo adjunto 120311
7_ y la bajamos (sin extruir) hasta que coincida como en la vista front/frente:
Archivo adjunto 120312

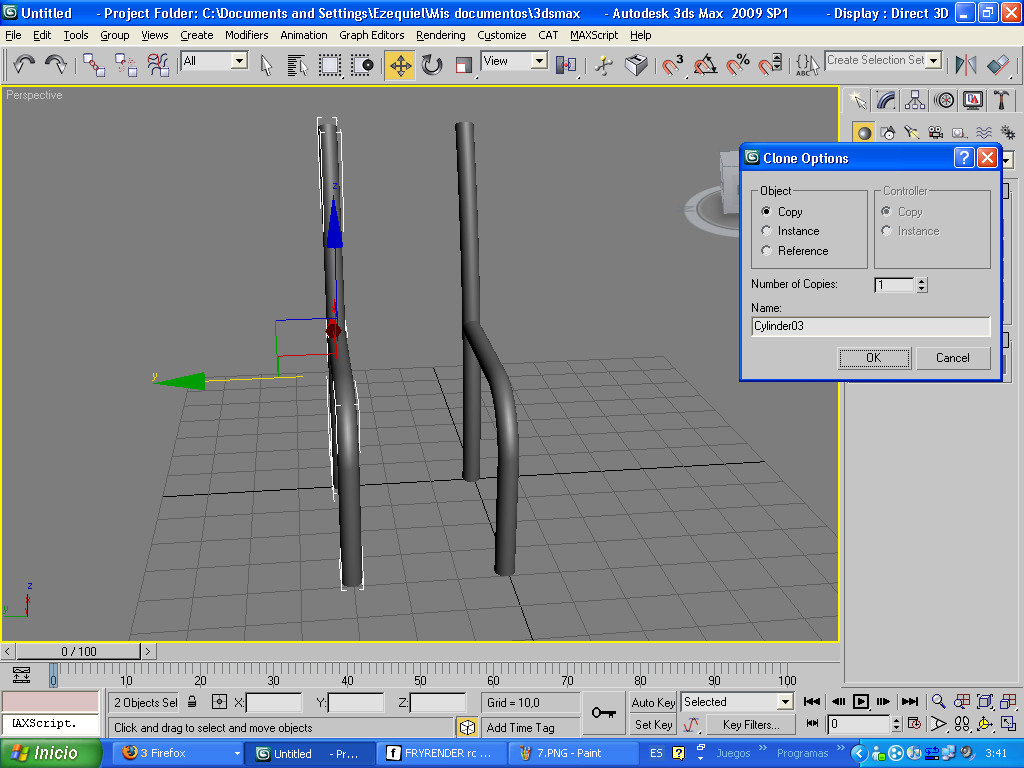

8_ luego seleccionamos los dos cilindros y los clonamos:
Archivo adjunto 120313

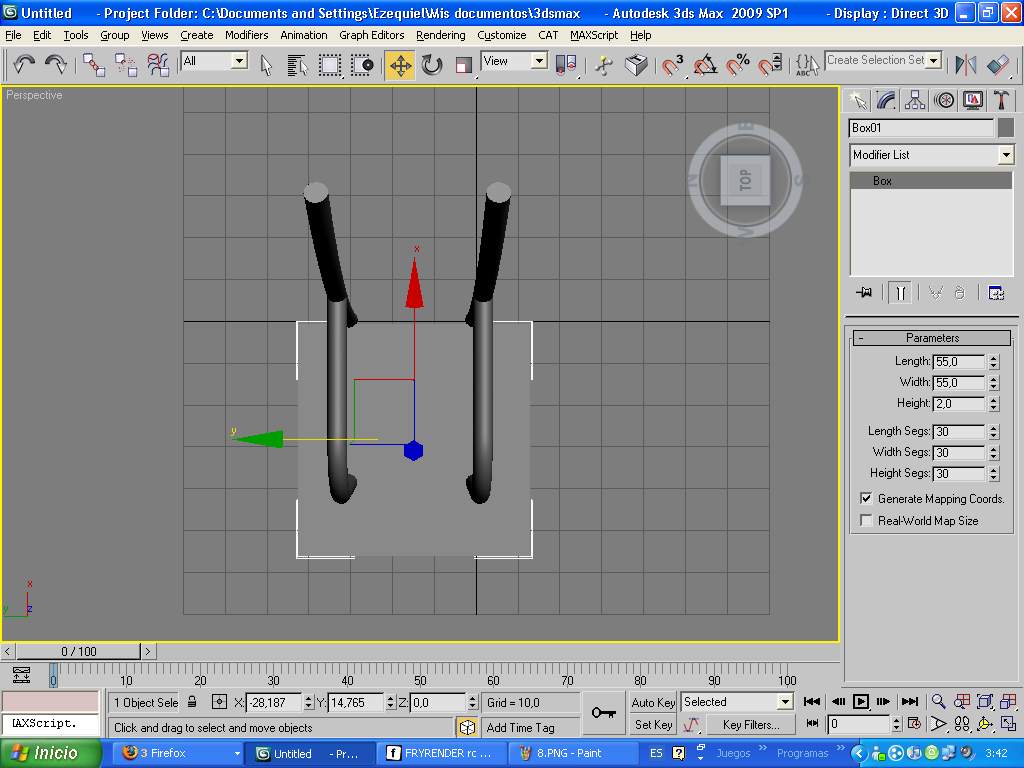

9_ y viendo desde arriba creamos una caja/box así:
Archivo adjunto 120314

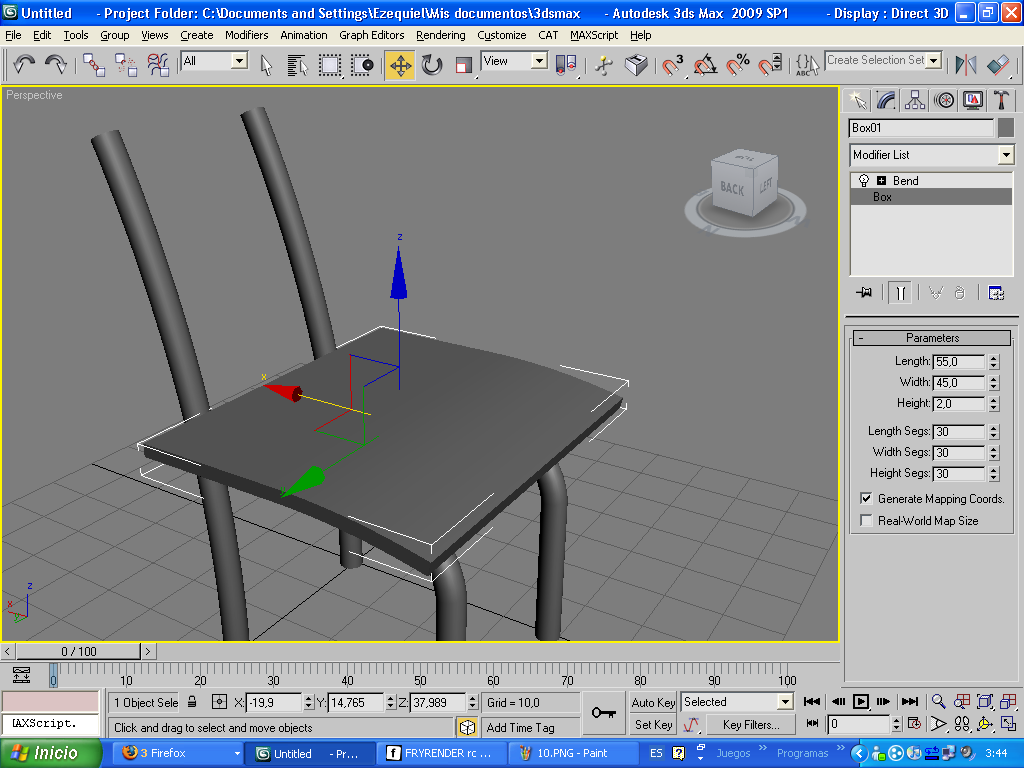

10_ la acomodamos para arriba y le agregamos el modificador bend:
Archivo adjunto 120315

Nota: el limit effect o límite de efecto sirve para limitar la acción del modificador, haciendo que solo transforme una sola parte del objeto.
11_ lo arreglamos quitándole el exceso, muchas veces pasa:
Archivo adjunto 120316
12_ ahora clonamos la caja rotando (shift+rotación) en el eje y (verde):
Archivo adjunto 120317

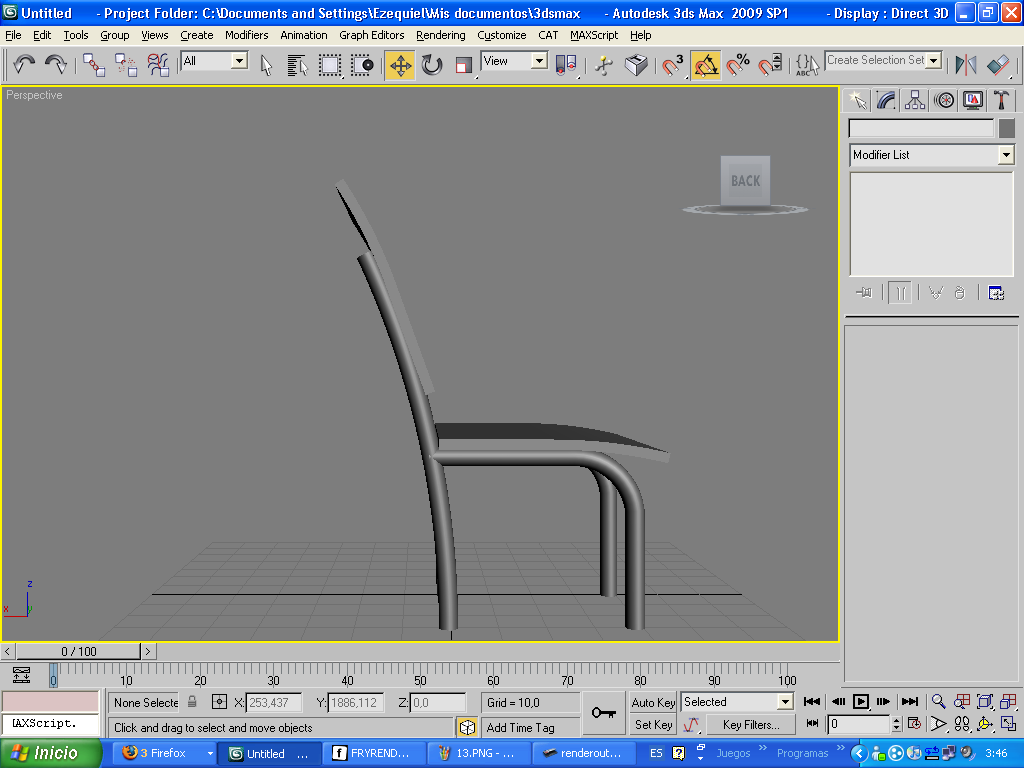

13_ lo subimos más arriba y lo rotamos:
Archivo adjunto 120318 Archivo adjunto 120319

Haciendo que quede bien.

Nota: para rotar en un ángulo perfecto se recomienda usar la opción angle Snap toggle que es el icono de un imán con un signo de ángulo, por defecto rota en 5º pero se le puede cambiar.

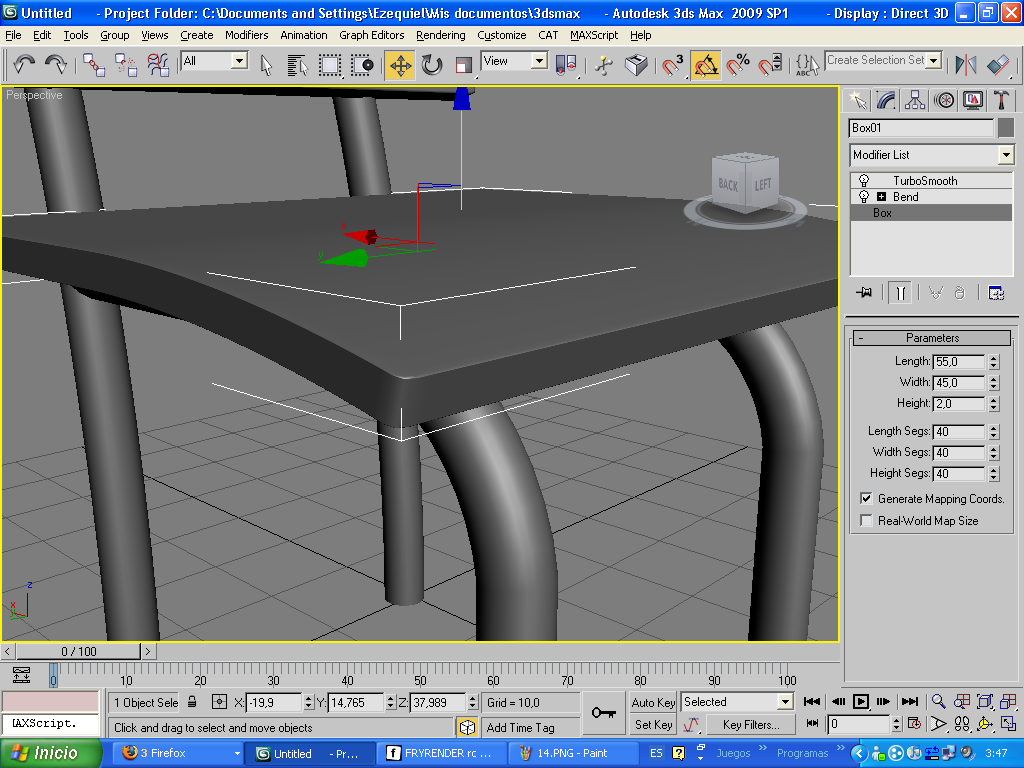

14_ para darle más curva, o detalle, a las cajas/box añadir el modificador TurboSmooth:
Archivo adjunto 120320

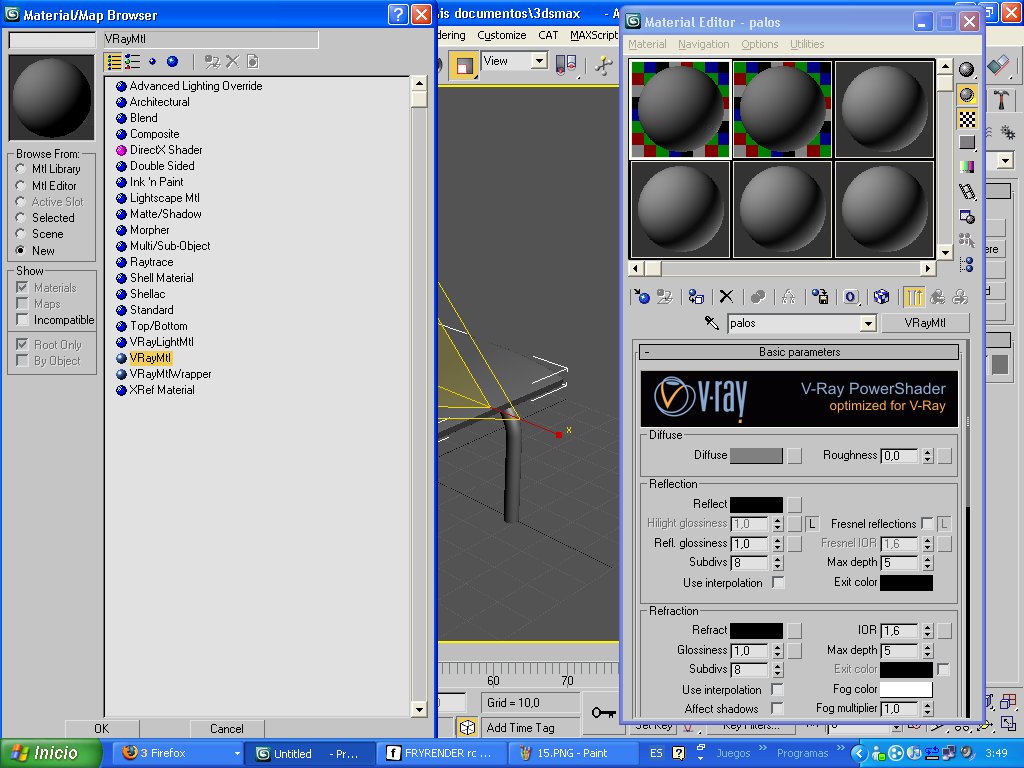

15_ ahora viene los materiales, apretando la nos saldrá el editor de materiales. Elegimos una de las esferas y apretamos donde diga standard (por defecto sale eso) y nos saldrá una ventana en la que ponemos vraymtl (el que no tenga Vray aviseme y le digo como es en standard) y en otra esfera hacemos lo mismo:
Archivo adjunto 120321

Recomiendo que le pongan nombre a los materiales para que están más organizados.

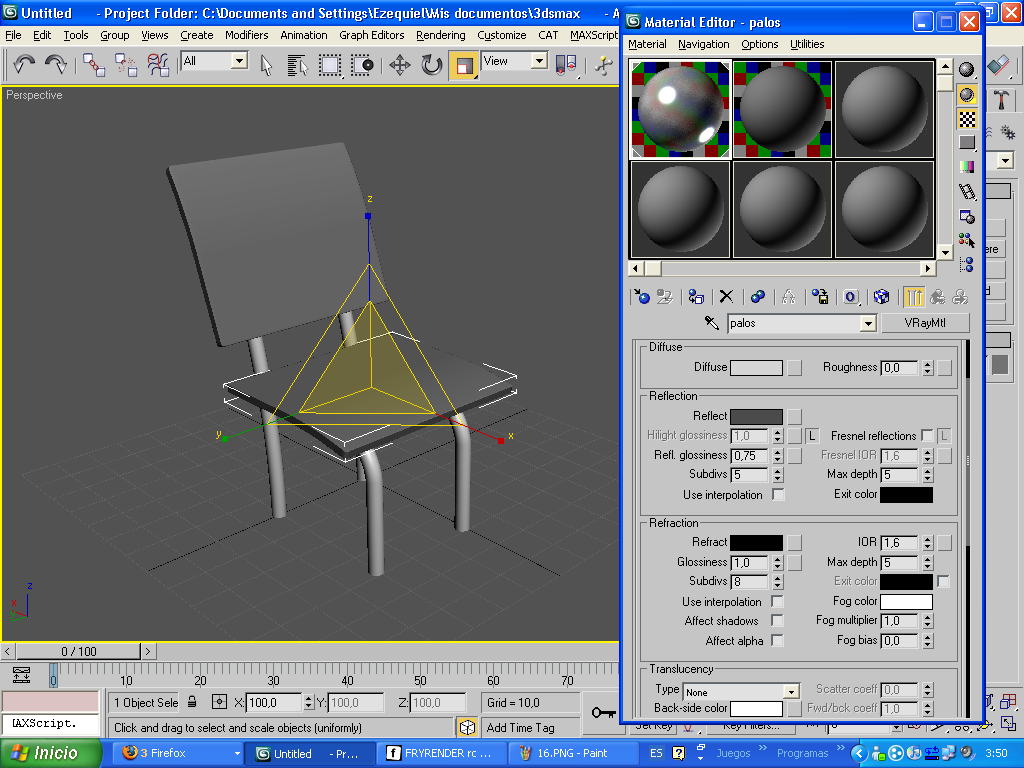

16_ ahora, vamos a editar algunos parámetros para lograr algún tipo de metal para los palos, o no sé, como sea.

Diffuse: se usa para editar el color del material, se le puede poner un bitmap (imagen). Le ponemos un color casi blanco.

Reflect: se usa para editar la intensidad del reflejo en los colores salen de negro a blanco (menos reflectivo a más reflectivo), le ponemos un valor medio gris, para que no refleje tanto.

Refract: sería la transparencia del material igual que el otro se usa de negro a blanco (menos transparente a más transparente), lo dejamos en negro:
Archivo adjunto 120322

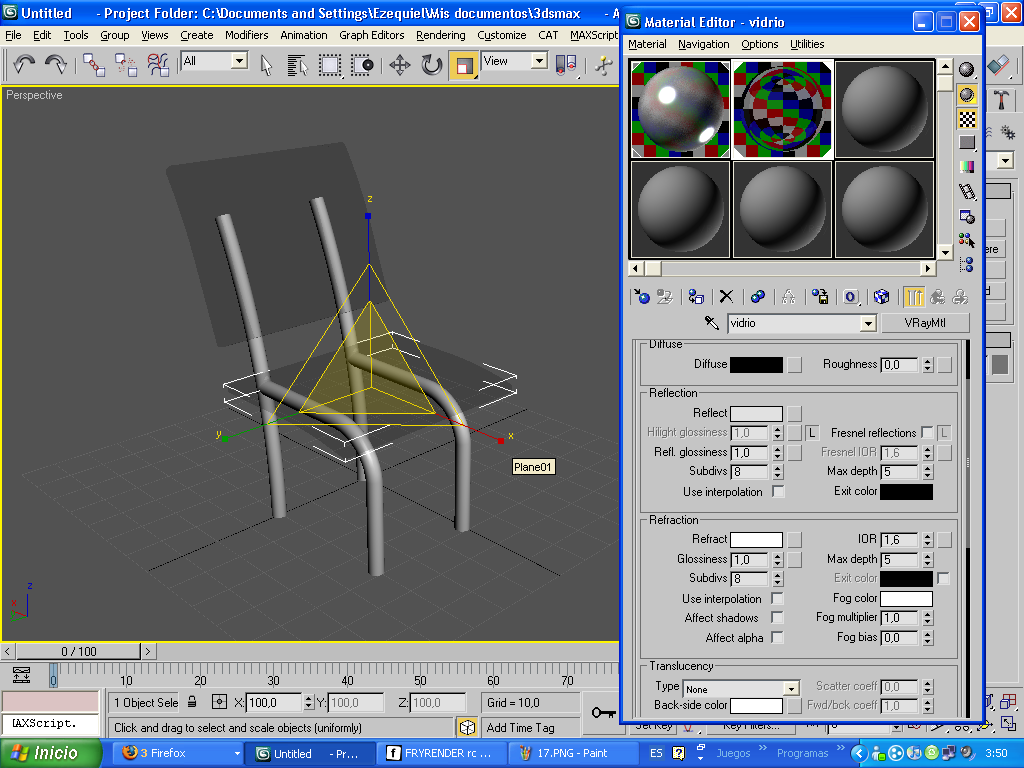

17_ en el vidrio lo ponemos esto:
Archivo adjunto 120323

Les dejo a ustedes el tema de la iluminación y otras cosas, eso es para que ustedes vean, sino avisen y yo les dejo un super preset para el Vray que te tarda un montón en renderizar, obviamente podemos jugar con los parámetros y hacerlo más real, y también podemos editar la distorsión que tenga la refracción como ponerle un Bump map o algo. También le podemos poner más detalles como remaches entre el vidrio y los palos agregarle más cosas, etc. Porque me parece que queda como si se estuviera solo con los palos. Que les vaya bien.
Archivo adjunto 120324

Con Mental Ray (obviamente cambié todos los materiales :p).
Archivo adjunto 120325

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=120305
https://foro3d.com/attachment.php?attachmentid=120307
https://foro3d.com/attachment.php?attachmentid=120308
https://foro3d.com/attachment.php?attachmentid=120309
https://foro3d.com/attachment.php?attachmentid=120310
https://foro3d.com/attachment.php?attachmentid=120311
https://foro3d.com/attachment.php?attachmentid=120312
https://foro3d.com/attachment.php?attachmentid=120313
https://foro3d.com/attachment.php?attachmentid=120314
https://foro3d.com/attachment.php?attachmentid=120315
https://foro3d.com/attachment.php?attachmentid=120316
https://foro3d.com/attachment.php?attachmentid=120317
https://foro3d.com/attachment.php?attachmentid=120318
https://foro3d.com/attachment.php?attachmentid=120319
https://foro3d.com/attachment.php?attachmentid=120320
https://foro3d.com/attachment.php?attachmentid=120321
https://foro3d.com/attachment.php?attachmentid=120322
https://foro3d.com/attachment.php?attachmentid=120323
https://foro3d.com/attachment.php?attachmentid=120324
https://foro3d.com/attachment.php?attachmentid=120325

Estoy haciendo este tutorial, soy muy principiante, solo me conozco un poco la interfaz gracias a un video de youtube. Estoy batallando en el paso 8 para seleccionar los 2 cilindros y clonarlos. Gracias por el tutorial.

Edito: me quede dónde el Vray.

Hola marianoezekielc. El lunes me instale el programa, y ayer tuve el placer de seguir tutorial, el cual es muy fácil de seguir, el cual aporta mucho a los novatos, ya que das una explicación de lo que vamos hacer y el por que del modificado, r.

Yo como sekai, me he quedado en el vraymtl (que ni sé que es), he intentado elegir otra bola y dando al cuadrado de la derecha del Diffuse elegir otro de los materiales de la lista que ofrece.

Pero no el cristal no soy capaz de encontrarlo.

Si no te fuera molestia, te importaría añadir que es el vraymtl, y como usarlo para alcanzar el restultado de tu silla.

En fin, que muchas gracias.

Buenissimo, realmente así es que se aprende. Muchas gracias.

Cierto, perdonen, el vraymtl es un tipo de material que trae el motor render de Vray, y si no quieren (o no lo consiguen al plugin) pueden bajarle la opacidad del material donde dice opacidad u opacity depende de qué versión tengan, no queda muy bien, pero es algo como para hacer, cualquier cosa me avisan por pm que me quedé un poco con el tutorial y la pagina gracias.

Posdata: si algo no les aclaro es porque no estoy 100% familiarizado con el programa, disculpen, pero doy lo más fácil y tapido de entender a lo que yo sé, gracias.

Cita:

---

Les dejo a ustedes el tema de la iluminación y otras cosas. Eso es para que ustedes vean, sino avisen y yo les dejo un super preset para el Vray que te tarda un montón en renderizar.

---

Que es lo del super preset y que se puede hacer porque el Vray me renderiza re lento un saludos.

Cita:

---

Que es lo del super preset y que se puede hacer porque el Vray me renderiza re lento un saludos.

---

Vaya sí, perdona, no lo tengo más al preset, porque formatee el PC y no tengo casi nada =/, le instale el Windows 7 a mi PC, pero me olvidé que mi placa de video es vieja y no acepta Windows 7, así que, no tengo el 3ds Max, lo del renderizado lento lo puedes arreglar buscando tutoriales de render en Google o bajar algunos parámetros en indirect illumination. Un saludo a tí también.

- Chiestosimo ¿no? Uh que mal no te conviene cambiar el win? O esperas a comprar otra placa? Buen veo que encuentro en Google te agradecería si me explicaras un poco lo que es el preset y algo de los tipos de render que se usa para cada cosa algo así nada más x arriba o sino dejarme un enlace donde explique algo gracias un abrazo hombre.

Una pena que ya no tengas el 3ds Max, porque eres un gran profesor. Y todo lo que nos enseñaste con este tutorial, me sirvió de mucho. Muchas gracias y ojalá consigas volver a instalarlo.

Cita:

---

Una pena que ya no tengas el 3ds Max, porque eres un gran profesor. Y todo lo que nos enseñaste con este tutorial, me sirvió de mucho. Muchas gracias y ojalá consigas volver a instalarlo.

---

La verdad, es que tengo el 2011 en la notebook, pero el editor de materiales es totalmente nuevo, puede que haga un tutorial de cómo usarlo.

Y sí, extraño mi max en el PC.

Posdata: yo profesor? Ojalá, solo di a conocer mis pocos conocimientos de 3ds Max, tengo 15 años t_t todavía me falta unos cuantos años para ser profesor. Gracias por la respuestas.

Qué bien con 15 años ya sabes todo eso se note que te gusta aprender te felicito groxo.

Muy bueno el tutorial para principiantes, te subo cómo me ha quedado a mí.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=138673

Muy bueno el tutorial me gusta mucho esto del 3d y realizar estos tutoriales. Me ayuda mucho, también se me dificulta eso de la iluminación y materiales, pero todo es posible.

Aquí les dejo mi resultado.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=138674

Cita:

---

Muy bueno el tutorial me gusta mucho esto del 3d y realizar estos tutoriales. Me ayuda mucho, también se me dificulta eso de la iluminación y materiales, pero todo es posible.

Aquí les dejo mi resultado.

Archivo adjunto 161281

---

:o muy bien te quedó.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=161281

Hola me quede en el paso 15, en el Vray, soy supér nuevo en este tema, pero me gusta muchísimo, explica xfa.

Yo no tengo Vray =(help.

Muchas gracias por el tutorial.

15 años yo a esa edad no sabía que existía el 3dsMax excelente tutorial.

Hola gracias por el tutorial pero como hago para conseguir el Vray?

Cita:

---

Hola gracias por el tutorial pero como hago para conseguir el Vray?

---

No sé si esta permitido, pero por las dudas no te doy ningún enlace. Busca en Google el Vray para la versión del 3ds Max que tengas.

Vaya, con todo respeto, pero esperaba un poco más del tutorial siguiendo el título, pero te saltaste toda la parte del setup de Vray, y en particular e interesaba, me quede con la silla bien modladita.

Cita:

---

Umm, con todo respeto, pero esperaba un poco más del tutorial siguiendo el título, pero te saltaste toda la parte del setup de Vray, y en particular e interesaba, me quede con la silla bien modladita.

---

La cosa era modelar la silla y el material, no era el tutorial sobre la configuración del Vray.

Yo ya tengo la silla casi acabada =d=d. Lo que pasa que tengo una duda. Al renderizar el objeto, ¿cómo se le puede añadir un plano que haga la función de suelo? Es decir, que en ese plano se pueda, por ejemplo, trabajo la sombra de en este caso la silla.

Ya que de por sí, me sale en el espacio, y no apoyada sobre un plano. Gracias.

Cita:

---

Yo ya tengo la silla casi acabada =d=d. Lo que pasa que tengo una duda. Al renderizar el objeto, ¿cómo se le puede añadir un plano que haga la función de suelo? Es decir, que en ese plano se pueda, por ejemplo, trabajo la sombra de en este caso la silla.

Ya que de por sí, me sale en el espacio, y no apoyada sobre un plano. Gracias.

---

Si tienes Vray puedes usar el Vray plane (sale en la lista de objetos en Vray) o sino puedes usar un plano común (plane) arrastrándolo para que quede de suelo, y si se te intercala con la silla solo muevelo para abajo o mueve para arriba la silla, cualquier cosa deja una imagen, sería más fácil ayudarte.

Hola cuando intento aplicar el bend a la box no me hace la curva igual que al aplicarla al cilindro no me curva la box me deforma el box según el axis, pero no me lo curva según el limit como con el cilindro alguien puede ayudarme en que hago mal uy buen tutorial uso el 3ds Max 2011. Gracias a todos y fabuloso tutorial una pena de mi ignorancia, pero decido preguntar a ver si lo soluciono. Gracias.

Cita:

---

Hola cuando intento aplicar el bend a la box no me hace la curva igual que al aplicarla al cilindro no me curva la box me deforma el box según el axis, pero no me lo curva según el limit como con el cilindro alguien puede ayudarme en que hago mal uy buen tutorial uso el 3ds Max 2011. Gracias a todos y fabuloso tutorial una pena de mi ignorancia, pero decido preguntar a ver si lo soluciono. Gracias.

---

Fíjate cuando hayas creado los cilindros y las box, ve al panel de modificadores y, sin tener ningún modificador, te sale el nombre del objeto (por ejemplo: box, cylinder, etc.) ahí tiene unas propiedades, un poco más abajo dice segmentes (height, widht, etc.) aumenta esos hasta que veas más líneas en el objeto (para ver las líneas aprieta f4) ahí lo curva. Sino, deja una imagen y te ayudo mejor.

Un diez Mariano claro que sí ni me fijé en eso meaculpa, le aumente los segmentos y sin problema todo ok, estaba creando la box con un solo segmento y claro imagina el resultado sigo con la silla, me encantó el resultado ahora va bien todo sigo con ello. Adelante.

Aquí va mis sillas a falta de una practiqué el clon. Doy por supuesto no lo probé que el clon si modifico una se modifican las demás o eso será otra cosa luego la pruebo. Me interesa mucho practicar con letras y hacer efectos y animaciones simples. Poc a poc. Muchas gracias por tu tutorial me sirvió de mucho.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=151632

Cita:

---

:o muy bien te quedó.

---

Si enhorabuena +10 ahora a por la casa la mesita y los cubatas suerte y ánimo. :-)=.

Saludos, gracias por la información, tengo una pregunta tal vez ya ha sido respondida en otro hilo, qué tipo de tarjeta de video recomiendan para tener máximo rendimiento?

Hola soy kakusayno he visto tu silla, pero yo no sé cómo darle Mental Ray. Me lo puedes indicar, tengo 3dsMax 9 inglés. Muchas gracias.

Así me ha quedado a mí. Yo también tengo 15 años (el 14 de noviembre los cumplo), sabía modelar, pero de Vray nada. ¿tendré que ponerme a la altura ¿no?
Jaja, buen tutorial.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=152396

Buen aporte, siempre es grato poder encontrar tutoriales que nos puedan sacar de algún apuro, saludos desde México.

Gracias me interesa bastante ojalá sigas colocando más manuales.
