Sencillo proyecto con Fume FX 1

sencillo proyecto con FumeFX 1.0

- Vamos, allá -
Hola, en este tutorial vamos a usar FumeFX junto con 3ds Max para crear un bonito efecto de fuego. FumeFX es básicamente un simulador de dinámica de fluidos para 3ds Max. Puede usarse con geometría, partículas o sin nada. Se pueden generar muchos efectos muy bonitos tales como fuego, gas, etc.

Una gran parte de este tutorial es similar al tutorial Burning Teapot que viene de serie con FumeFX. La geometría que uso como fuente es una esfera la cual he modificado un poco. Si no deseas crearla tú mismo, puedes importar el objeto llamado bottom del archivo tut_04_finished, max. Este archivo viene de serie con FumeFX.

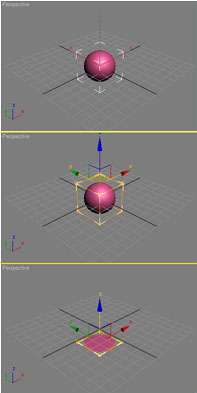

Si no tienes este archivo o deseas crearlo tú mismo, todo lo que necesitas es crear una esfera. Aplica un modificador FD 2x2x2, selecciona los puntos de la parte superior y bájalos hasta que parezca que la esfera es plana. Entonces rota el objeto un poco en el eje Y.

https://foro3d.com/attachment.php?at...1&d=1199289858
Al mismo tiempo añade una luz omni en la esquina superior derecha del visor front. La posición y ajustes de la luz afectaran directamente la apariencia del fuego. En este caso usaremos los valores por defecto.

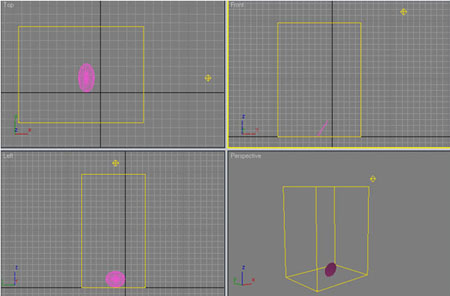

Una vez tienes tu objeto en su sitio podemos empezar a trabajar con FumeFX. Ve al create command panel, elige FumeFX de la lista. Desde el visor top crea un FumeFX grid. Para tener una idea aproximada del tamaño mira la fotografía que hay debajo.

https://foro3d.com/attachment.php?at...1&d=1199289911
Finalmente, abre el cuadro de diálogo haciendo click en open FumeFX UI desde la pestaña parameters. En la pestaña general elige una carpeta done guardar la simulación.

https://foro3d.com/attachment.php?at...1&d=1199290139

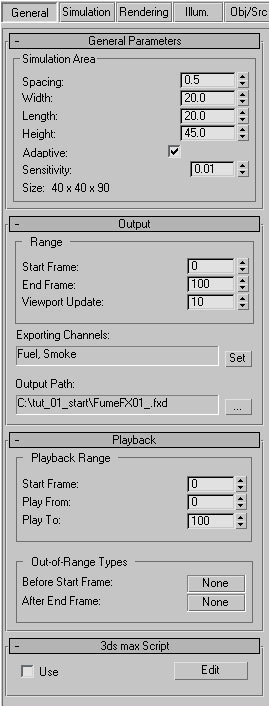

A continuación ajustaremos algunos parámetros para la simulación. Continuando en la pestaña general, en la zona de general parameters, ajusta spacing value a 1.0 para así tener una masa densa y bonita de voxels.

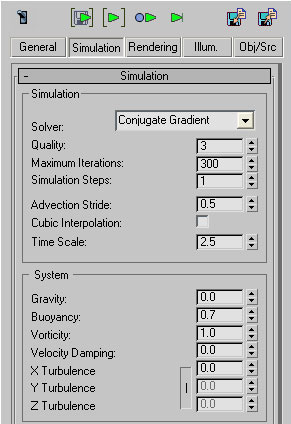

Ahora elige la pestaña simulation en el diálogo flotante FumeFX UI. Una vez abierto, pon quality a 5, máximum iteraciones a 300 y time scale a 2.5. En el grupo de controles system, pon Gravity a 0, buoyancy a 0.7 y vorticity a 1.0.

https://foro3d.com/attachment.php?at...1&d=1199290163
Ahora vamos a la pestaña fuel y pon los parámetros como sigue:
- Ignition temperature a 0
- Burn rate a 10.0
- Burn rate variation a 1.0
- Heat production a 30.0
- Expansión a 5.0.

https://foro3d.com/attachment.php?at...1&d=1199290212
Una vez ajustados esos parámetros, vamos a la pestaña rendering en el diálogo flotante FumeFX UI. Ve al apartado fire y una vez ahí haz click derecho en fire grandient.

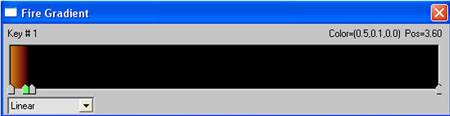

Elige key mode para convertirlo en modo grandient. Cambia los colores para que se parezcan a la imagen que tienes más abajo. Esto dará al fuego un color cálido. Los valores para los primeros keys son:
1. R-229, g-155, b-25
2. R-119, g-23, b-10
Los dos siguientes keys deben quedarse en negro.

https://foro3d.com/attachment.php?at...1&d=1199290250

Sigue bajando por la pestaña rendering hasta la pestaña smoke y cambia el deslizador opacity a 20.0.

Ahora cambiar a la pestaña illumination, pulsa en pik y entonces clickea en el omni01 como fuente de luz.

Baja y asegúrate de que múltiple Scattering esta activado para que podamos manipular la forma en la que la luz se funde con el fuego y el humo.

A continuación cambia los parámetros de múltiple Scattering a:
- Máximum depth a 5.0
- Fire strength a 0.7
- Smoke strength a 0.01
- Fallof a 5.0.

https://foro3d.com/attachment.php?at...1&d=1199290289
Ahora debes añadir nuestro objeto en la simulación de FumeFX e indicarle que ese objeto será la fuente del fuego.

En el create command panel, ve a la sección helpers, elige FumeFX del menú desplegable, entonces elige objectscr. El FumeFX object source simplemente informa al motor de FumeFX que ese objeto formara parte de la simulación, no tiene que residir necesariamente dentro de la malla del FumeFX Grid, por tanto la posición del objeto no afecta la simulación. En el panel FumeFX object source parameters, haz click en pick, y elige la sphere01 como tu objeto. Asegúrate de que en el FumeFX object source tengas todo como en la imagen siguiente:.

https://foro3d.com/attachment.php?at...1&d=1199290335
Elige la pestaña obj/src en el cuadro de diálogo flotante de FumeFX y pulsa pick. En los visores de 3ds Max, elige el FX objectsrc01 que has creado antes como tu fuente.

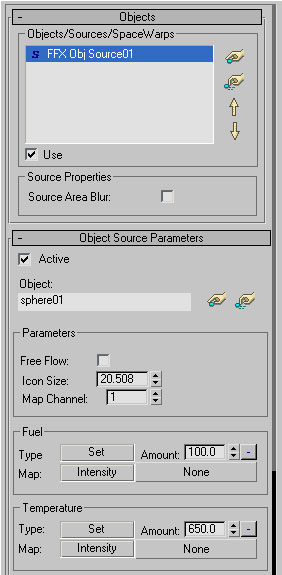

Con todos los objetos y fuentes presentes, necesitamos hacer algunos ajustes finales a object source aplicándole un mapa animado a los canales fuel y temperature.

Asegúrate que FX objectsrc01 esta seleccionado en la lista.

A continuación, en el grupo de controles temperature, cambia el deslizador amount a 650.0.

https://foro3d.com/attachment.php?at...1&d=1199290441
Ahora, para ambos grupos, tanto fuel como temperature, clickea en los botones que ponen disabled, y escoge source from intensity desde el menú emergente. Esto activara los slots para mapas de ambos.

Elige map en la pestaña fuel y selecciona noise desde el navegador de materiales. Abre el editor de materiales de max y arrastra el material desde la ventana de FumeFX hasta un slot libre. Cópialo como instance.

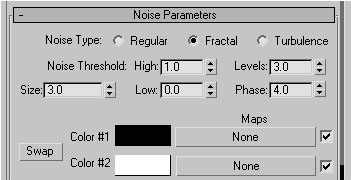

Una vez el mapa está en el editor de materiales, cambia el tipo de ruido de regular a fractal. En size pon 3.0, y en phase 4.0.

https://foro3d.com/attachment.php?at...1&d=1199290491
Ahora tenemos que animar el mapa.

Activa el auto key en la barra de tiempo, y desliza el indicador de frames hasta el frame 150. De vuelta en el editor de materiales, cambia el valor phase de 4.0 a 16.0.

Nota: asegúrate de que la animación es linear y no Bézier. Nos interesa que la animación sea constante, y no que vaya despacio al principio y al final.

Con la animación hecha, arrastra el mapa de vuelta a la ventana de FumeFX y suéltala en el slot de mapa de temperature. El tipo de copia es una instance.

https://foro3d.com/attachment.php?at...1&d=1199290526
Es hora de hacer una simulación de prueba.

Abre la ventana de vista previa haciendo click en preview window (primer iconico desde la izquierda).

Para iniciar la simulación, presiona start simulation (tercer botón desde la izquierda).

https://foro3d.com/attachment.php?at...1&d=1199290559

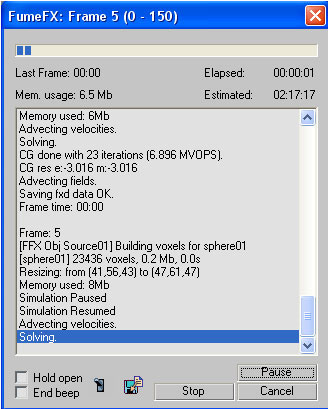

La simulación comenzara y tú veras una barra de progreso.

https://foro3d.com/attachment.php?at...1&d=1199290875
Si todo ha ido bien deberías tener algo como la imagen bajo estas líneas.

https://foro3d.com/attachment.php?at...1&d=1199290966
Autor: innocentkiller_shish@yahoo.com traducción: wickeido.
.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=63400
https://foro3d.com/attachment.php?attachmentid=63401
https://foro3d.com/attachment.php?attachmentid=63402
https://foro3d.com/attachment.php?attachmentid=63403
https://foro3d.com/attachment.php?attachmentid=63404
https://foro3d.com/attachment.php?attachmentid=63405
https://foro3d.com/attachment.php?attachmentid=63406
https://foro3d.com/attachment.php?attachmentid=63407
https://foro3d.com/attachment.php?attachmentid=63408
https://foro3d.com/attachment.php?attachmentid=63409
https://foro3d.com/attachment.php?attachmentid=63410
https://foro3d.com/attachment.php?attachmentid=63411
https://foro3d.com/attachment.php?attachmentid=63412
https://foro3d.com/attachment.php?attachmentid=63413

Sabes cómo hacer que el fuego genere luz con Vray? Gracias y muy bueno el tutorial.

Como o donde consigo el plugin FumeFX?

Esta increíble. Yo también quiero el plugin.

Buen tutorial, he encontrado vario en YouTube, pero parece que questá hechos para flash por que los hacen a velocidad de la luz y no se puede entender nada, como un petcion podrías hacer un tutorial para los colores de un flama azul.

Cita:

---

Como o donde consigo el plugin FumeFX?

---

Pues lo podéis comprar aquí https://afterworks.com/estore.asp tampoco era muy difícil el primer enlace del google.

Antes había una versión de prueba, se llamaba aura o algo así, tenía una limitación muy simple, pero estaba muy bien para probarlo. Saludos y gracias al jefe por traernos el tutorial.

Aura no tiene nada que ver con FumeFX, creo.

Tienes razón IkerClon siempre me lío, no sé porque los asocio, eso sí, creo que los dos se basan en lo mismo. Saludos.

Cita:

---

Podrías hacer un tutorial para los colores de un flama azul.

---

O mejor aún, siete tutoriales, para cada uno de los colores del arcoiris.

En fin.

Magnífico esto quiero probarlo.

El tutorial está muy bien gracias, pero porque las pestañas que aparecen en mí FumeFX 1.0 se ven en una cómodo diferente que las que se muestran en el tutorial? Por eso me faltó poner algunos parámetros y por ende no me funciono el efecto.

Yo tengo el 3dsMax 9 y el FumeFX 1.0. Saludos, y gracias.

Hola, soy nuevo por aquí y me pareció muy bueno el tutorial, lo intente aplicar a un archivo que estoy realizando, y colapso el max por la memoria, se cayo el programa cuando tenía 600 Mb de caché pero voy a probar coun archivo nuevo, gracias.

Soy nuevo aquí, pero. Sinceramente espectacular el tutorial, ya lo hice y los resultados son geniales. Me calló perfecto, pues acababa de encontrar el plugin y no sabía cómo usarlo.

Mis felicitaciones.

Buena tutoría, gracias lo probaré.

Cita:

---

En el panel FumeFX object source parameters, haz click en pick, y elige la sphere01 como tu objeto. Asegúrate de que en el FumeFX object source tengas todo como en la imagen siguiente:.

Elige la pestaña obj/src en el cuadro de diálogo flotante de FumeFX y pulsa pick. En los visores de 3ds Max, elige el FX objectsrc01 que has creado antes como tu fuente.

---

Al hacer esto la ventana de FumeFX UI se me cierra, y no ha cogido el objeto como fuente, en vez de cogerlo y aparecer los nuevos parámetros. A alguien le ha pasado, o sabe por qué puede será los pasos están seguidos uno a uno. Gracias de antemano.

En la simulación se ve solo el objeto y el efecto tal cual se verá en el render? O sea, sí, por ejemplo, pusiese un cerillo (por decir algo) en una escena donde el cerillo está en el cenicero, y el cenicero en la mesita de centro y está en la estancia con simulación solo me muestra el objeto y el efecto, pero cuando haga mi render de la toma completa, con mi cámara Vray, se verá toda la escena y el cerillo con el efecto que se mostró en la simulación?
¿Es correcto mi razonamiento? Gracias y saludos.

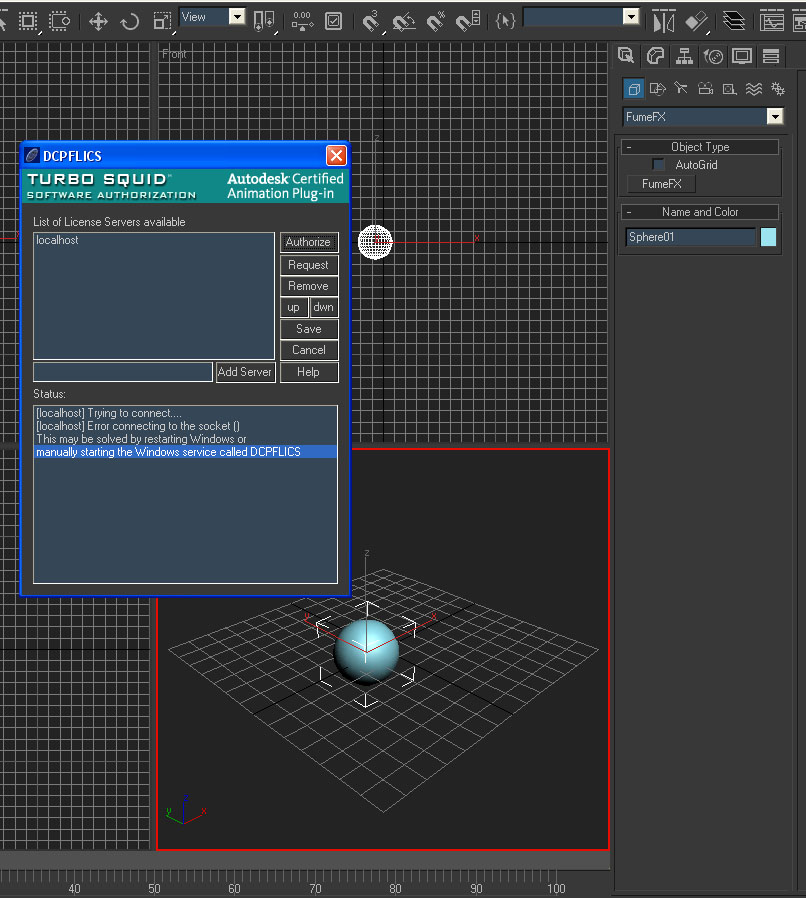

Muy increíble tutorial jefe, la verdad me he animado a realizarlo para probar el FumeFX, pero tuve un problema. Espero no hacer una pregunta de mal gusto ni mucho menos estar publicado en un lugar inadecuado, mi problema es que, a la hora de querer usar el plugin me sale esto (adjunto imagen) no me deja usarlo y no sé qué más hacer, sé que tengo que hacer funcionar el bendito dcpflics, pero no lo consigo.
