Bueno, el asunto es un poco chocante y raro, pero os contaré: Quiero hacerme una caja de ordenador a medida, y para ello quiero usar madera contrachapado con revestimiento negro, atornillando los diferentes componentes a la madera.
Mi pregunta es la siguiente: es seguro realizar este tipo de cosas?
Es decir, hay algún riesgo de que la caja salga ardiendo y con ella toda la casa?
Alguien ha hecho algo parecido?
Te va a hacer un ruido de flipar.
Un PC de madera, será curioso verlo cuanto menos.
Montar un PC con un material que aisla el calor en el interior del equipo, un tanto estúpido. Ya puede ser un PC de muy bajo consumo y tener una buena refrigeración si no quieres tener problemas.
Existe el peligro de que se pueda quemar porque retiene el calor. A ver si te atreves a dejar el ordenador renderizando en una caja de madera mientras te bajas a la taberna de al lado, vas a estar atemorizado por si se te incendia el cacharro.
No te lo aconsejo, normalmente la madera se utiliza para apliques decorativos de la caja, no para hacer una al 100%.
Tu crees Caronte? Se supone que la madera aisla más el ruido que el metal, y atornillando con arandelas de goma a la madera todas las partes potencialmente ruidosas creo que no tiene porqué hacer ruido.Cita:
Te va a hacer un ruido de flipar.
Además, eso espero, porque es un HTPC para el salón al que le he puesto un disipador de CPU sin ventilador y ventiladores de 12cm ultrasilenciosos, o sea que tiene que hacer menos ruido que uno normal.
Yo le pondría un buen ventilador al micro, pero por lo demás, no creo que tengas problema, de hecho, las radios y televisiones antiguas eran de madera y como iban a lámparas, se calentaban bastante.
Existen formas de hacerlo, pero necesitas un período largo de pruebas para poder trabajar con él. Si lo encierras en madera y lo forras de espuma para amortiguar el ruido la temperatura del interior se disparara por lo que es necesario pasarse a la refrigeración líquida. La refrigeración tendrás que calcularla, tantospreguntacúbicos de caja, tantospreguntacúbicos por minuto de los ventiladores pues tantos ventiladores a tantas revoluciones, no sé si me explico.
Piensa que, si va a ser de salón y encerrado en una caja de madera la disipación por convección se va a la por lo que el disipador reduce drásticamente su rendimiento en ese tipo de cajas. La refrigeración líquida (ahora hay sistemas lo suficientemente pequeños) te soluciona los dos problemas principales, luego solo tienes que ventilar la caja lo suficiente como para que la temperatura ambiente no sobrepase los 40º y a tirar.
Las arandelas de goma deberían ir en cualquier unión de metal con madera, ese tipo de puente acústico es el peor y la caja de madera actuara como un altavoz.
Yo lo haría de otro material, metacrilato y luego lo pintas.
Si quieres tener silencio eso es justo lo que jamás se debe hacer.Cita:
Tu crees Caronte? Se supone que la madera aisla más el ruido que el metal, y atornillando con arandelas de goma a la madera todas las partes potencialmente ruidosas creo que no tiene porqué hacer ruido.
Además, eso espero, porque es un HTPC para el salón al que le he puesto un disipador de CPU sin ventilador y ventiladores de 12cm ultrasilenciosos, o sea que tiene que hacer menos ruido que uno normal.
En un HTPC los ventiladores sobran y se debe utilizar el menor número posible. Para conseguir esto hay que elegir una buena configuración cpu+chipset+VGA de bajo consumo como lo son un Athlon 64 x2 be de 45w, una placa con chipset AMD 690g (la Asus es lo ideal), y no menos importante un Hd silencioso como lo son los Samsung spintspoint y una fuente también silenciosa, hay multitud de modelos, aunque para un equipo así no es necesario mucha potencia por lo que modelos como la Tacens Radix 410w ya serían suficientes.
Aunque el procesador x2 de 45w con el disipador de serie será extremadamente silencioso, se podría mejorar la configuración añadiéndole a la caja un ventilador trasero de 12cm y un mejor disipador con heatpipe para el micro, con esto conseguiriamos refrigerar eficientemente todo el sistema con un solo ventilador. Por último, una caja para HTPC relativamente cerrada, pero para esto tienes todo tipo de modelos desde 60 euros. Saludos.
No creo que se queme. Alguien a notado que la caja del ordenador este caliente? No verdad. A mí me parece una idea fabulosa.
Pero no la pintaría, eso estropearía el acabado: la haría buscando una madera con vetas bien bonitas y luego la barnizaría.
Te quedaría una chulada.super elegante y bonita, y silenciosa. (la madera es muy buen aislante acústico).
Los anclajes de las tarjetas, discos, metálicos, por supuesto.
Creo recordar que vi alguna vez una caja similar en una revista. Suerte.
Esperamos ver fotografías.
Por si no lo sabes las cajas de PC son metálicas y el metal es un conductor del calor, de ahí que no estén calientes.Cita:
No creo que se queme. Alguien a notado que la caja del ordenador este caliente? No verdad. A mí me parece una idea fabulosa.
Pero no la pintaría, eso estropearía el acabado: la haría buscando una madera con vetas bien bonitas y luego la barnizaría.
Te quedaría una chulada.super elegante y bonita, y silenciosa. (la madera es muy buen aislante acústico).
Los anclajes de las tarjetas, discos, metálicos, por supuesto.
Creo recordar que vi alguna vez una caja similar en una revista. Suerte.
Esperamos ver fotografías.
Yo no sé, tuvimos toda la vida televisores de tubo y radios a lámparas y nada de nada. Los amplis de guitarra aún hoy son de madera, con integrados, y válvulas, y nunca ha pasado nada. Un saludo.
Bueno, bueno, cuantas respuestas en tan poco tiempo. Gracias, amigos. Caronte, con tu analogía con las televisión y radios antiguas me acabas de sacar de dudas, es cierto, no tendría que haber ningún problema.
Mesh, la refrigeración líquida la voy a desechar, no quiero meterme en tanto follón. Una duda: quieres decir que cuanto más grande es la caja más potencia de ventilación necesita?
Y por otro lado, supongo que, la misma caja metálica actúa como disipador y es por eso que el calor en el interior ascendera con la madera, ¿verdad?
Neo_spain, gracias también por los datos. Ahora tengo el HTPC metido en una caja estándar con un heatpiper sin ventilador para el procesador (un Pentium 2400 Mhz) y 2 ventiladores de 12cm, y la verdad es que no se calienta nada nada nada, y tampoco hace mucho ruido, casi silencioso, así que, había pensado en quitarle el segundo ventilador para tener aún menos ruido.
Haciendo cavalas pienso que si mantengo esos dos ventiladores en la caja de madera no debería haber problema, supongo que, todo es hacer pruebas.
Epar, el diseño que tengo en cabeza es en contrachapado con acabado en negro sin veta, por eso de que pegue con la televisión negro, aunque la idea de la madera es muy atractiva.
Una chapa de aluminio de 2mm transporta el calor hacia el lado exterior de la caja en menos tiempo que un panel de aglomerado de 1cm. Si encima lo forras, estas encerrando todo el calor que generan los componentes en la caja por lo que la ventilación tiene que estar mejor pensada y montada presta mucha atención al recorrido del aire y fabrica túneles de viento donde proceda con acetato o plexiglas (la unión del plexiglas con cualquier elemento estructural también es crítico para el ruido). Gastate toda la pasta que puedas en ventiladores de calidad, papst (alternate. Hardware - Software - Entertainment), Enermax (alternate. Hardware - Software - Entertainment).Cita:
Y por otro lado, supongo que, la misma caja metálica actúa como disipador y es por eso que el calor en el interior ascendera con la madera, ¿verdad?
Tanto como arder no creo a no ser que se inicie el fuego en algún componente eléctrico. Lo cuál sería normal porque una de las propiedades de la madera es que es un gran aislante, por eso se una mucho en países nórdicos en las viviendas. Acumularía bastante calor si no está bien ventilada. Las cajas de ordenador están hechas de metal, sobre todo en acero porque es un material que absorbe el calor de los componentes actuando como un gran radiador, por eso cajas como las Lian Li y algunas marcas utilizan al aluminio que absorbe más calor en vez del acero utilizado normalmente en las cajas.Cita:
Tu crees Caronte? Se supone que la madera aisla más el ruido que el metal, y atornillando con arandelas de goma a la madera todas las partes potencialmente ruidosas creo que no tiene porqué hacer ruido.
Además, eso espero, porque es un HTPC para el salón al que le he puesto un disipador de CPU sin ventilador y ventiladores de 12cm ultrasilenciosos, o sea que tiene que hacer menos ruido que uno normal.
Lo de la sonoridad es cierto, es un gran aislante sonoro, por eso es el material número 1 en construcción de cajas acústicas, además entre los materiales de construcción que se utilizan en discotecas se utilizan unos paneles hechos con fibras de madera para aislar el sonido al exterior.
Yo optaría por planchas de aluminio, es fácil de trabajar con el si te compras una dremel o similar de calidad puedes hacer maravillas, y si quieres darle un acabado efecto madera siempre puedes chaparlo con planchas de madera auténtica de 2 o 3 milímetros, o comprar laminado sintético termo-adhesivo.
Si decides hacerlo de madera te aconsejo que compres tablero dm, y no el vulgar aglomerado, ya que el dm es muy duro, y se puede trabajar bien con él. He hecho mis pinitos con él, de hecho, estoy fabricando mi propio mando arcade, y la carcasa está hecha con láminas de dm de 1.5mm. Al taladrar salen unos agujeros muy limpios, y no se descompone como el aglomerado, ni se astilla como la madera, a la par que te lo sirven muy liso ideal para darle lija fina, pintar y lacar.fácil y sencillo amigos.
Ah, menos mal que no están calientes porque son conductores de calor, que, si no lo llegan a ser, hacemos la cena encima de la caja mientras esperamos el render.xxxd.Cita:
Por si no lo sabes las cajas de PC son metálicas y el metal es un conductor del calor, de ahí que no estén calientes.
Mira lo que tío Google nos regala: caixote.
Ánimo.cada vez me gusta más la idea.
Muy buenos enlaces, Epar, gracias, a ver si mañanalos veo más detenidamente.
Vaya, los portugueses no curran, o qué?
Muy buenos los enlaces. Creo que definitivamente lo voy hacer en madera, aún no sé si en aglomerado de 1cm con acabado en negro, o en dm de 1cm y luego pintarlo.
En cuanto tenga algún boceto del diseño de la caja lo subo.

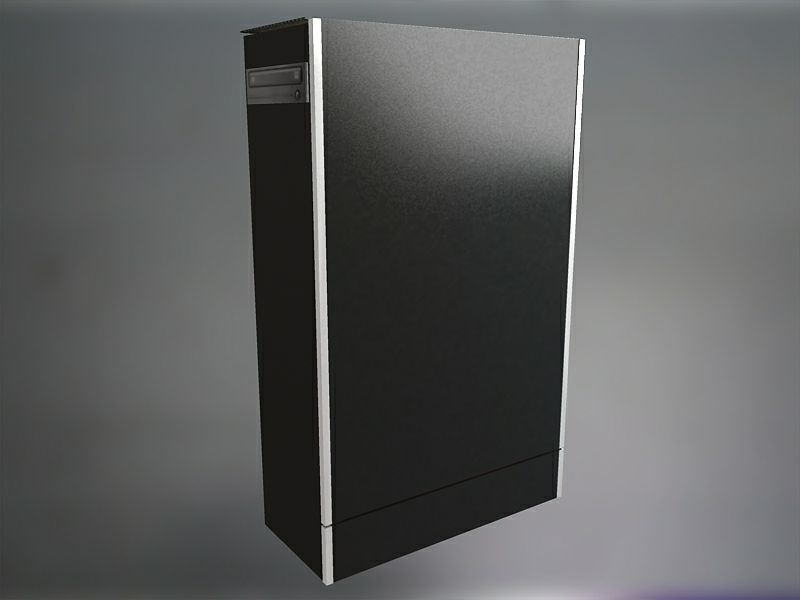

Bueno, aquí un boceto en 3d, a ver qué opináis. El mueble ira justo por debajo de una televisión LCD a modo de columna.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=60818
https://foro3d.com/attachment.php?attachmentid=60819
Mola, mola mola mola el diseño.Cita:
Bueno, aquí un boceto en 3d, a ver qué opináis. El mueble ira justo por debajo de una televisión LCD a modo de columna.
Si utilizas aglomerado de baja densidad (aglomerado barato) para hacer un prototipo vale, pero para hacer el definitivo hazlo con dm, el aglomerado normal es propenso a absorber húmeda, y también suele deformarse con el calor porque es simplemente una mezcla de biruta de madera y cola, y al final se despegara la capa de laminado que lleva.
De todas formas, si te acercas por una carpintería te aconsejaran bien, para eso son trabajadores en la materia, y seguro que te aconsejan tablero de madera náutico, que son láminas de madera pegadas en capas, es muy ligero y resistente, además resiste muy bien la húmeda, por eso como su nombre indica se utiliza en los barcos. El problema es que es el más caro de los tres.
Me gusta, me gusta, pero la fuente de alimentación es una de las causas de mayor calor. La pondría arriba: el calor asciende y, así como la tienes calentaría innecesariamente todo lo que tiene por encima.
Ánimo, que te va ha quedar una chulada.
Muchas gracias por los ánimos y los consejos. Ahora estoy revisando el diseño, y pensando la forma de anclar la placa, las tarjetas PCI y demás y es todo más complicado de lo que parece. Hay que tener en cuenta un montón de cosas.
Ya os iré poniendo más bocetos.
Vaya, Epar, el calor asciente, pero esta fuente tiene un ventilador en la parte superior que incidiría directamente en la placa y CPU, no sé si entonces haría lo contrario, enfriar, no crees?
Cierto cierto, es más, la pondría en vertical con la rejilla de expulsión apuntando hacia arriba a través de un agujero así el propio calor de forma natural se escaparía de la fuente con apenas revoluciones del ventilador. Además, sería más sencillo colocar los cables al no tener que retorcerlos.Cita:
Me gusta, me gusta, pero la fuente de alimentación es una de las causas de mayor calor. La pondría arriba: el calor asciende y, así como la tienes calentaría innecesariamente todo lo que tiene por encima.
Ánimo, que te va ha quedar una chulada.
¿que modelo de fuente es? ¿puedes poner una fotografía?Cita:
Muchas gracias por los ánimos y los consejos. Ahora estoy revisando el diseño, y pensando la forma de anclar la placa, las tarjetas PCI y demás y es todo más complicado de lo que parece. Hay que tener en cuenta un montón de cosas.
Ya os iré poniendo más bocetos.
Vaya, Epar, el calor asciente, pero esta fuente tiene un ventilador en la parte superior que incidiría directamente en la placa y CPU, no sé si entonces haría lo contrario, enfriar, no crees?
Es esta, una sharkon sha430-9a.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=60857
He estado viendo diversa información sobre los flujos de aire dentro de una caja, y tengo una duda. En mi modelo, en teoría tengo una corriente de aire que entra a través del ventilador lateral de 12cm, y dos corrientes que salen, es decir el ventilador superior, y el ventilador de la fuente, esto sería adecuando?
Si, a mi modo de ver es correcto.Cita:
He estado viendo diversa información sobre los flujos de aire dentro de una caja, y tengo una duda, en mi modelo, en teoría tengo una corriente de aire que entra a través del ventilador lateral de 12cm, y dos corrientes que salen, es decir el ventilador superior, y el ventilador de la fuente, esto sería adecuando?
Los dos ventiladores de la fuente de alimentación son para expulsar el calor de la fuente al exterior: el de arriba toma aire del interior de la caja y el trasero lo expulsa. Así el calor de la fuente no entra en la caja y es una ayuda extra para refrigerar, (que mal me explico hoy, estoy bien espeso).
Lo que quiero decir es que la fuente tiene su propio circuito de aire independiente de lo que ocurre en el interior de la caja (un ventilador toma aire y el otro lo expulsa).
Me se entiende?
Hace tiempo hice una caja de acrílico, quedo muy bonita, pero se rayaba mucho, y eh pensado últimamente en hacer una de aluminio, es más resistente y se le puede dar buen faorma.
Yo me decanto por la madera porque para mí es más fácil de trabajar y tengo más experiencia, además es mejor aislante del ruido.
Donde compras ese tipo de materiales, tanto acrílico (plástico, ¿no?) como aluminio?
Bueno, aquí otro modelo. Este es más ancho, pero más corto. El aire se toma de la parte de abajo y sale por arriba. También todas las conexiones saldrían por arriba directamente, no se verían los cables ya que los taparía la televisión.
A ver que os parece, yo creo que está se refrigeraría mejor por lo que he visto por internet.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=60873
Las planchas de dm o de aluminio las puedes comprar en cualquier ferretería, o grandes almacenes como Leroy Merlin.Cita:
Yo me decanto por la madera porque para mí es más fácil de trabajar y tengo más experiencia, además es mejor aislante del ruido.
Donde compras ese tipo de materiales, tanto acrílico (plástico, ¿no?) como aluminio?
Bueno, aquí otro modelo. Este es más ancho, pero más corto. El aire se toma de la parte de abajo y sale por arriba. También todas las conexiones saldrían por arriba directamente, no se verían los cables ya que los taparía la televisión.
A ver que os parece, yo creo que está se refrigeraría mejor por lo que he visto por internet.
Este tipo de configuraciones presenta un problema con el polvo. La cantidad de aire que empujan los ventiladores dentro de la caja es menor que la cantidad que expulsan, estas creando presión negativa dentro de la caja por lo que el polvo se acabará acumulando allí donde no hayas sellado bien la caja. Si por el contrario, la cantidad de aire que entra en la caja es ligeramente mayor que la que sale, estas creando presión positiva por lo que el polvo se mantiene fuera, solo se acumulara en las rejillas de entrada y salida que son de fácil limpieza. Si es un ordenador de salón no vas a estar desmontando cada 4 meses para limpiarle el polvo.Cita:
He estado viendo diversa información sobre los flujos de aire dentro de una caja, y tengo una duda, en mi modelo, en teoría tengo una corriente de aire que entra a través del ventilador lateral de 12cm, y dos corrientes que salen, es decir el ventilador superior, y el ventilador de la fuente, esto sería adecuando?
Mesh, interesante lo que dices, no había pensado en eso. Pero realmente la gran mayoría de flujos en las cajas normales está hecho de esa forma, ¿no? Hay un ventilador de entrada (y a veces ni eso), el de salida de la CPU y el de salida de la fuente.

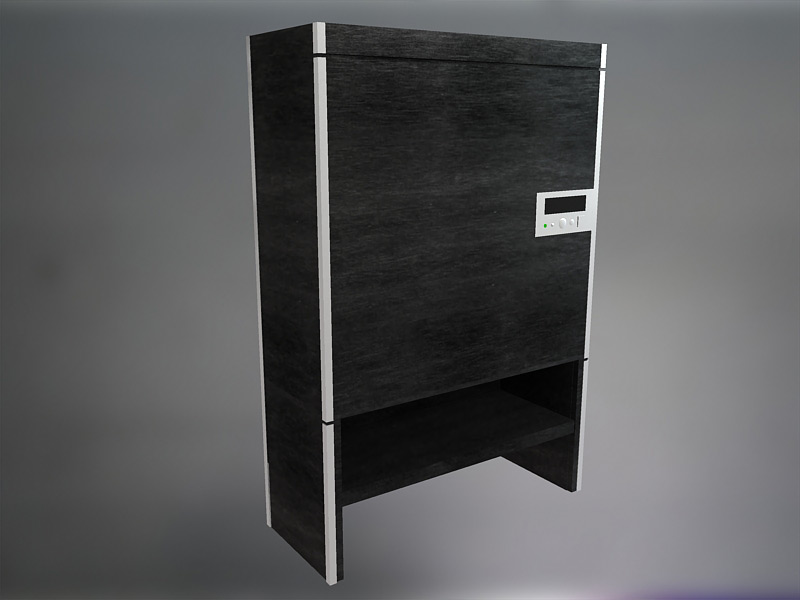

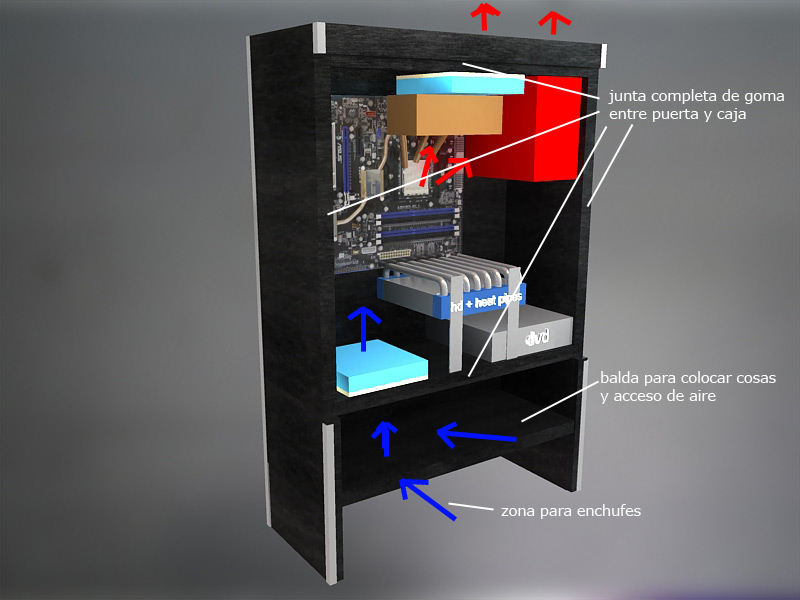

Bueno, aquí os muestro mi boceto final, esta tarde iré a comprar los materiales, se aceptan todo tipo de críticas, consejos, etc.
He preferido meterle una madera negra veteada al negro liso anterior.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=60914
https://foro3d.com/attachment.php?attachmentid=60915
Si y por eso se llenan de polvo. Desde que descubrí el tema de presión positiva/negativa, mis ordenadores están más limpios por dentro que por fuera.Cita:
Mesh, interesante lo que dices, no había pensado en eso. Pero realmente la gran mayoría de flujos en las cajas normales está hecho de esa forma, ¿no? Hay un ventilador de entrada (y a veces ni eso), el de salida de la CPU y el de salida de la fuente.
Y ya que estas haciendo una caja personalizada, mete la fuente en un compartimento aparte (a lo cajas lianli), creas zonas independientes de refrigeración y rebajas la temperatura de la zona donde esté la placa base drásticamente. La fuente de alimentación es el elemento más cabrón a la hora de pensar en la refrigeración. El aire que debería servir para refrigerar esta previamente calentado por el resto de componentes por lo que los deltas de temperatura son muy bajos, si la aislas, el problema desaparece y tal como vas diseñando la caja, no te sería muy complicado de hacer.
Si sirve mi humilde opinión yo utilizaría dm (o md) m1. M1 es una clasificación al fuego qué significa que es muy difícil que se inflame, si no me confundo la escala va de m3 a m0.
(M0 prodriamos decir que sería el yeso).
Además, en caso de arder no emite humos.
Espero que el consejo te sirva de algo.
Mesh, gracias por tus consejos, es bueno saber todo este tipo de cosas, pero tampoco quiero complicarlo mucho más. Y con todo esto me doy cuenta de que la mayoría de los ordenadores que te venden no están bien montados en cuanto a refrigeración.
Sandri, gracias por tus sabios consejos sobre madera, pero finalmente voy a hacerlo en aglomerado acabado veta negra.
Cambiando un poco de tema, un poco, ¿cómo puedo saber la temperatura del procesador? Estoy usando un analizador Sisoft Sandra (curioso) que le la temperatura de un sensor. Donde esta ese sensor? O de qué forma actua? Lo digo porque acabo de cambiar el disipador-ventilador de un ordenador por un disipador pasivo y en este caso no puede leer ninguna temperatura de ningún sensor.
Vaya he soltado.

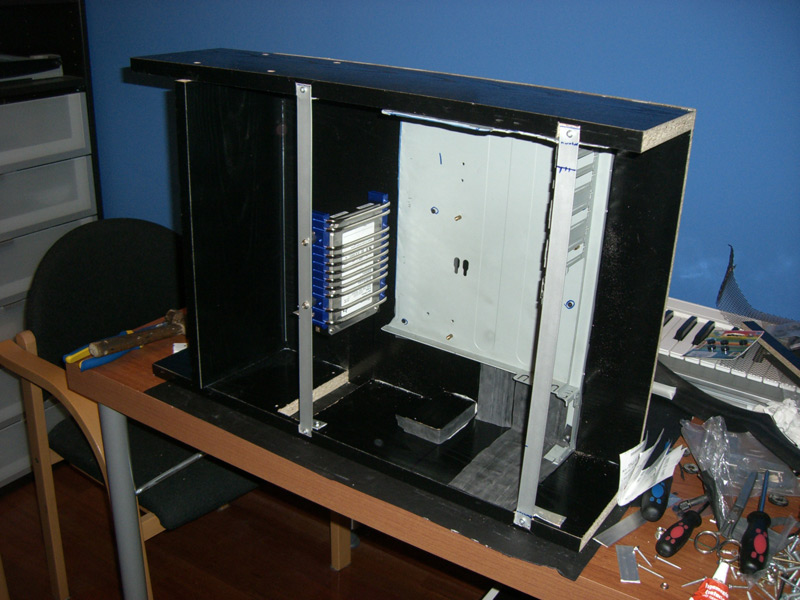

Bueno, como veréis ya he empezado con la construcción de la caja. Aquí algunas fotografías.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=61402
https://foro3d.com/attachment.php?attachmentid=61403

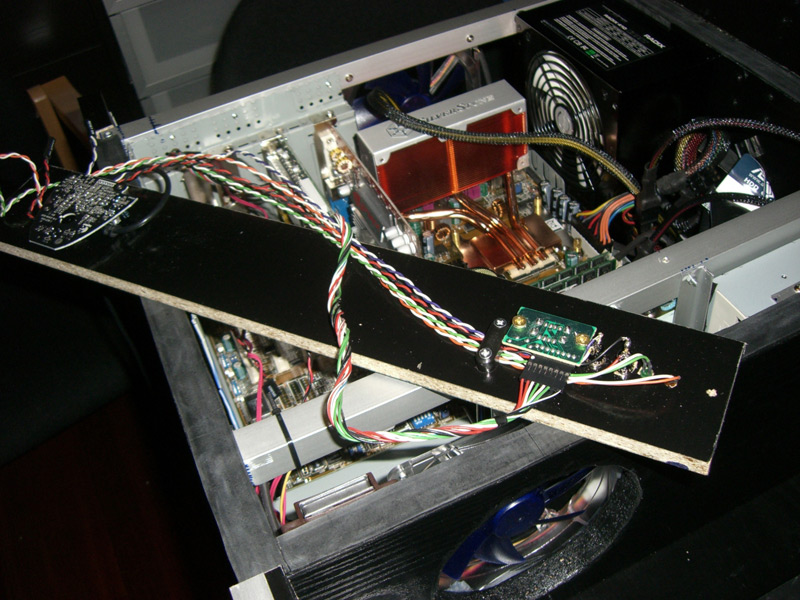

Más fotografías del proceso. Esto avanza.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=61623
https://foro3d.com/attachment.php?attachmentid=61624
Aquí una fotografía en la que se ve el forro de goma que he puesto entre la base de chapa de la placa y la carcasa de madera.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=61625
Has avanzado algo más? Tengo curiosidad por ver cómo vas.

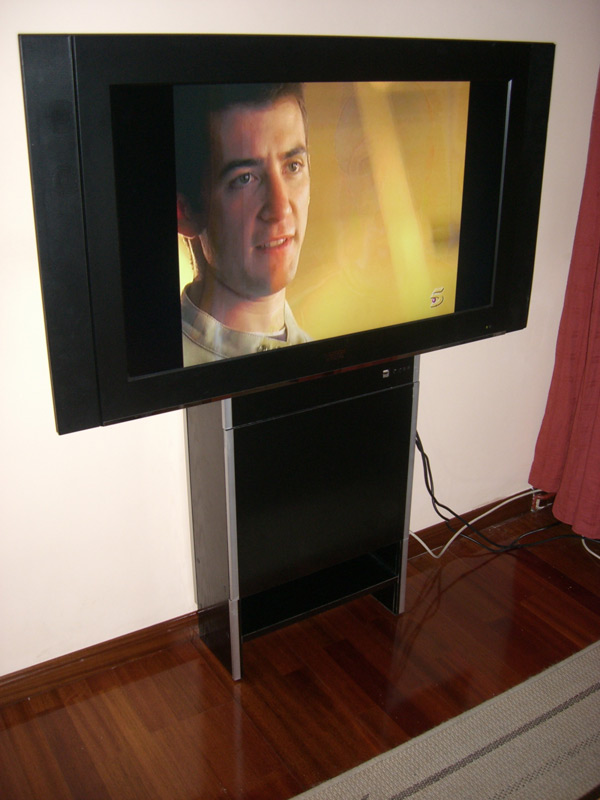

Bueno, después de varias semanas, he terminado la caja de ordenador para el salón. Aquí os muestro las últimas fotografías.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=62250
https://foro3d.com/attachment.php?attachmentid=62251
https://foro3d.com/attachment.php?attachmentid=62252
Que invento. Oye pues ha quedado bien.
Gracias Mario. Estoy contengo con el resultado, aunque todo es mejorable, pero tengo lo que quería. Y aunque no lo creáis, ahora viene lo más complicado: configurar el equipo para que funcione como un HTPC con su frontend, manejarlo desde el mando a distancia, que admita todos los videos y sus códecs, que grabe televisión en buena calidad y en formato divx.
