Dqp manual: de ZBrush a 3ds Max

https://foro3d.com/attachment.php?at...1&d=1191967414qp manual: de ZBrush a 3ds Max (español/spanish)
https://foro3d.com/attachment.php?at...1&d=1204325022

de ZBrush 3.1 a 3ds Max 9.
1.- Crear o importar la malla base
opción a.- creamos la malla en ZBrush con Zspheres. saltar al paso 2.
opción b.- importamos una malla creada en 3ds Max, creamos la malla en 3ds Max y la exportamos como. Obj usando esta configuración:
https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325154
En ZBrush seleccionamos la herramienta polymesh3d para que aparezca el submenú import dentro del menú tool.

https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325244
Importamos la malla usando esta configuración.

https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325287
2.- Modelar y/o texturizar
Subdividimos la malla las veces necesarias (Control + d) y modelamos hasta que nos caigamos de culo.
3.- Aplicar coordenadas de mapeado:
opción a.- la malla tiene coordenadas creadas previamente en 3ds Max o cualquier otro software. saltar al paso 4.
opción b.- creamos las coordenadas en ZBrush.

En este punto es recomendable, si hemos acabado la fase de modelado, bajar al nivel de subdivisión que vayamos a exportar a 3ds Max y eliminar los niveles inferiores, bajamos al nivel más bajo de subdivisión.

Activamos las coordenadas de mapeado pulsando enableuv en el submenú tool/texture
https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325388
Aplicamos GUVtiles o auvtiles (yo prefiero el primero, porque el mosaico que genera es más bonito de ver)
https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325428
(opcional)
Pulsamos UV check [1] y subimos al nivel más alto de detalle para comprobar que las coordenadas no tienen costuras o espacios en blanco, en cuyo caso las reparamos pulsando fix seams [2].

https://foro3d.com/attachment.php?at...1&d=1204325489
https://foro3d.com/attachment.php?at...1&d=1191967414
(uv check crea y aplica al modelo una textura gris temporal que podemos deseleccionar una vez hecha la comprobación.)
https://foro3d.com/attachment.php?at...1&d=1191967414
https://foro3d.com/attachment.php?at...1&d=1204325550
4.- Crear mapa de desplazamiento
Bajamos al nivel más bajo de subdivisión, en el menú tool/displacement pulsamos create dispmap usando la configuración que se muestra en la imagen.

https://foro3d.com/attachment.php?at...1&d=1192010776
https://foro3d.com/attachment.php?at...1&d=1204325622
Dpres ajusta la resolución o tamaño del mapa que crearemos. 2048x2048 seria un tamaño aceptable, aunque podemos generar mapas de hasta 4096x4096.
5.- Exportar mapa de desplazamiento usando Displacement Exporter 3
Nos aseguramos que el mapa de desplazamiento generado esta seleccionado en la casilla alpha.

https://foro3d.com/attachment.php?at...1&d=1192010776
https://foro3d.com/attachment.php?at...1&d=1204325706
Y abrimos Displacement Exporter pulsando de options dentro del menú alpha
https://foro3d.com/attachment.php?at...1&d=1192010776
https://foro3d.com/attachment.php?at...1&d=1204325814
Lo configuramos cómo se ve en la imagen. Manualmente o introduciendo de-lagk-eaeaea-d32 como quickcode y exportamos pulsando export active set.

https://foro3d.com/attachment.php?at...1&d=1204326298
6.- Exportar el modelo desde ZBrush:
Bajamos al nivel de subdivisión que queramos mandar a 3ds Max. El nivel o la densidad de la malla a exportar es un poco al gusto de cada cual, no obstante, es recomendable no exportar a nivel demasiado bajo, unos miles de polígonos pueden servir.

https://foro3d.com/attachment.php?at...1&d=1192010776
https://foro3d.com/attachment.php?at...1&d=1204326397
Exportamos el modelo vía tool/export configurándolo cómo se ve en la imagen:
https://foro3d.com/attachment.php?at...1&d=1192010776
https://foro3d.com/attachment.php?at...1&d=1204326477
7.- Importar el modelo a 3ds Max:
Ya dentro de 3ds Max importamos el modelo usando file/import.

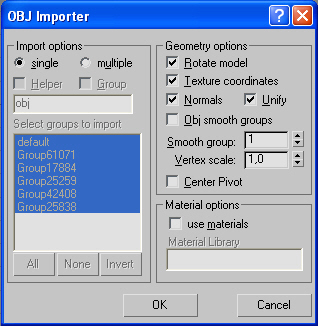

El menú que aparece debería estar configurado cómo se muestra en la imagen.

https://foro3d.com/attachment.php?at...1&d=1204326579
Convertimos el modelo de editable Mesh a Editable Poly.

https://foro3d.com/attachment.php?at...1&d=1191970261
https://foro3d.com/attachment.php?at...1&d=1204326699
Aplicamos a la malla el modificador TurboSmooth.

Aplicamos a la malla el modificador TurboSmooth.

El número de iteraciones dependerá del grado de fidelidad al modelo original que pretendamos obtener y por supuesto de las limitaciones de nuestro equipo.

Obviamente, lo ideal es que la malla en 3ds Max tenga al menos el mismo número de polígonos que la malla en ZBrush.

Una forma de aligerar la carga de 3ds Max -solo con el modificador de desplazamiento nativo de max- Es configurar el valor más alto de subdivisión solo para el render.

Y dejar la iteración que se muestra en el viewport en un nivel más bajo, pero que nos permita hacernos una idea aproximada del resultado.

https://foro3d.com/attachment.php?at...1&d=1191970261
https://foro3d.com/attachment.php?at...1&d=1204326807
8.- Importar el mapa de desplazamiento a 3ds Max
Abrimos el editor de materiales y pulsamos el botón get material.

https://foro3d.com/attachment.php?at...1&d=1191970514
https://foro3d.com/attachment.php?at...1&d=1204358365

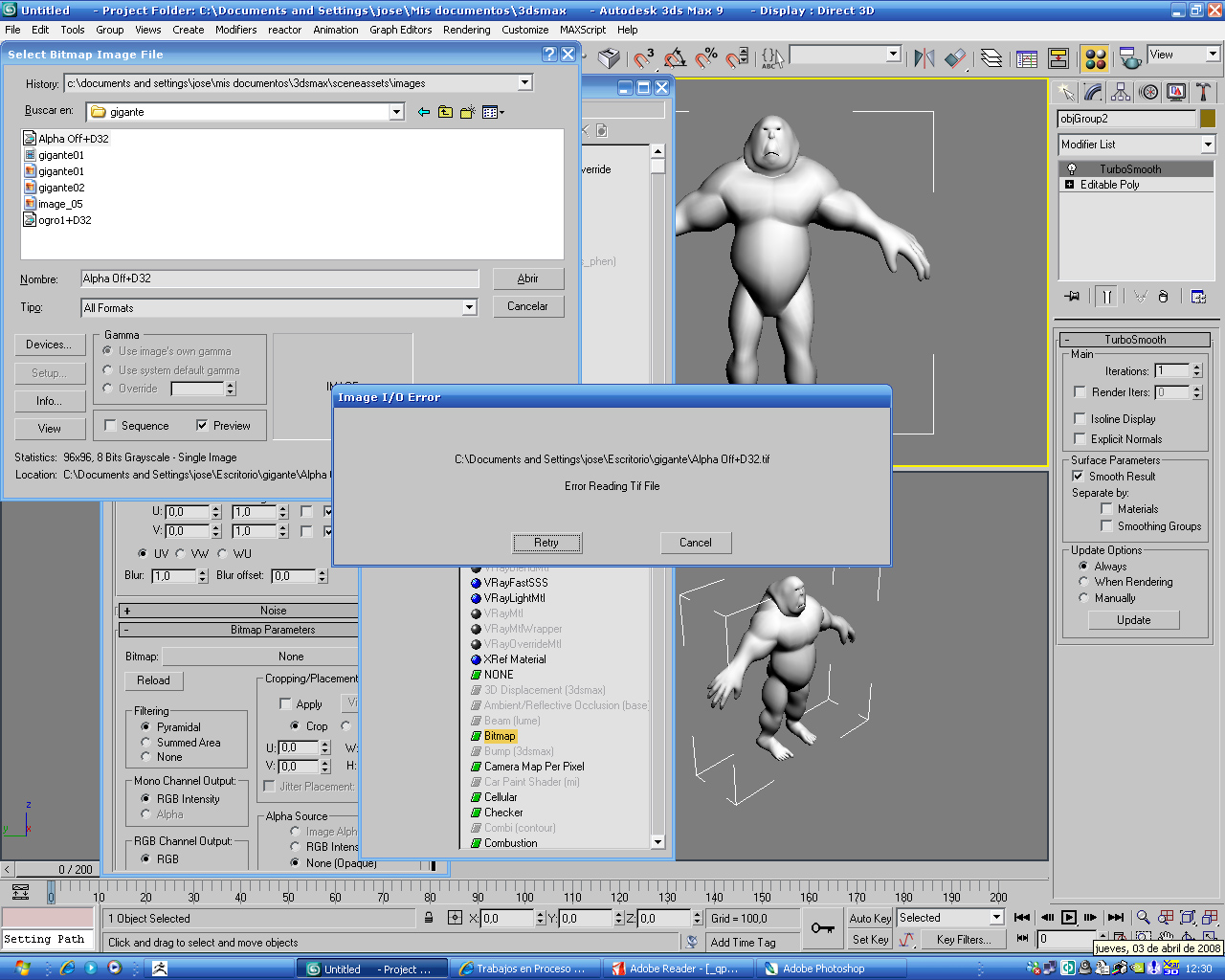

Seleccionamos bitmap y abrimos el mapa de desplazamiento que hemos generado y guardado desde ZBrush.

https://foro3d.com/attachment.php?at...1&d=1191970514
https://foro3d.com/attachment.php?at...1&d=1204358403
9.- Subdividir la malla y aplicar mapa de desplazamiento.
Aplicamos el modificador TurboSmooth y dividimos la malla las veces que consideremos necesarias.

Pulsando 7 podemos ver el número de polígonos que tiene la malla en cada subdivisión.
los valores strength/decay(Scanline) amount/shift(Vray) displacement length/extrusión strength(Mental Ray)
Estos valores controlan el grado de desplazamiento y suavizado del mismo.

No hay, que yo sepa, unos valores fijos: dependen de la intensidad del mapa de desplazamiento y sobre todo de la escala del modelo.

No obstante, parece haber consenso en que a la mayoría de los modelos se les puede aplicar esta formula:
Scanline
Strength: x (ej. 2)
Decay: x/2 (ej. 1).

Vray
Amount: x (ej. 2)
Shift: -x/2 (ej. -1).

Mental Ray
Displacement length: x (ej. 2)
Extrusión strength: x (ej. 2)
10.- Renderizar.

Scanline
Aplicamos el modificador displace por encima de TurboSmooth.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204358494
Arrastramos al botón map el mapa de desplazamiento desde el editor de materiales. Configuramos las opciones del modificador displace cómo se muestra en la imagen y renderizamos.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204358564

Vray
En el menú render/common/assing renderer/ seleccionamos Vray como motor de render.

Aplicamos el modificador Vray Displacement Mod mod por encima de TurboSmooth.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204358617
Arrastramos al botón texmap el mapa de desplazamiento desde el editor de materiales. Configuramos las opciones del modificador Vray Displacement Mod mod cómo se muestra en la imagen y renderizamos.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204358672
Mental Ray
En el menú render/common/assing renderer/ seleccionamos Mental Ray como motor de render.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204358716
Configuramos el menú render/renderer/shadows & displacement/ cómo se muestra en la imagen.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204359552
Creamos un material standard a nuestro gusto en el editor de materiales. Desplegamos la sección Mental Ray connection/extended Shaders/ de dicho material y arrastramos el mapa de desplazamiento al botón displacement.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204359601
En este menú, pulsamos el botón displacement y configuramos este menú cómo se muestra en la imagen.

https://foro3d.com/attachment.php?at...1&d=1191970768
https://foro3d.com/attachment.php?at...1&d=1204359645
En este menú, pulsamos el botón extrusión map y configuramos los parámetros coordinates/blur y output/rgb offset cómo se muestra en la imagen.

https://foro3d.com/attachment.php?at...1&d=1191971123
https://foro3d.com/attachment.php?at...1&d=1204359703
Renderizamos.

https://foro3d.com/attachment.php?at...1&d=1191971196https://foro3d.com/attachment.php?at...1&d=1191971123
https://foro3d.com/attachment.php?at...1&d=1191971123https://foro3d.com/attachment.php?at...1&d=1191971123https://foro3d.com/attachment.php?at...1&d=1204359757
https://foro3d.com/attachment.php?at...1&d=1204359832
https://foro3d.com/attachment.php?at...1&d=1204359832
https://foro3d.com/attachment.php?at...1&d=1204359832
linkografia: para saber más.
documentación (ingles)
displacement maps - Zbrushinfo
ZBrush todo 3ds Max - Zbrushinfo
Displacement Exporter - Zbrushinfo.
otros tutoriales
ZBrush tutorial by sok (español).
enlaces relacionados
zbrushcentral - Tutorialzbrush displacement maps in 3ds Max, Mental Ray
zbrushcentral - Displacement in ZBrush 3?
zbrushcentral - Max Mental Ray quik reference
zbrushcentral - How todo use ZBrush with 3ds Max?
zbrushcentral - 3.1 displacements are still broke.
advertencia: este tutorial no pretende sentar cátedra, está basado únicamente en mí experiencia con el programa y en los datos recopilados de otros tutoriales. El autor no se hace responsable de efectos secundarios derivados de su lectura, tales como: renders reguleros, mareos, borrado del disco duro, neuralgias, tools salvadas como documento, priapismo, inglés irritadas o simple aburrimiento.
gracias a Drakky y Gekonidae por ayudarme con la conversión a.pdf.
(tutorial abierto a sugerencias & correciones). descargar el tutorial en pdf.
