Manual de animación de un personaje humano para principiantes

En vista de que el solo pensar en animar desanima a la mayoría de las personas por la gran complejidad de muchos conceptos, hice un tutorial que les abrirá una brecha en el camino, siguiendo este manual, serán capaces de animar a un personaje, ponerlo a correr, subir escaleras, saltar, y en fin hasta realizar sus propias producciones, quien quita que más adelante realicemos un trabajo en conjunto, este tutorial viene acompañado con unos archivos bip, para que puedan incluirlos en sus animaciones bípedas, lástima que no los pude incluir todos porque pesaban casi una giga. Si después de seguir el tutorial no entienden algo no duden en dejar su comentario por aquí que con gusto los ayudare, y de todas formas, si les sirve de algo dejen su opinión, con la cual se verá recompensado mi esfuerzo.

Al final del mismo pueden encontrar el archivo adjunto con toda esta información en formato pdf.
Siguiendo con el estilo de mis tutoriales, animare un personaje, señalando todos los pasos y mostrando las respectivas herramientas, el proceso de la animación es muy largo y tiene miles de variantes, algo tan complejo no se podría abarcar en un solo tutorial, por lo tanto aquí nos abriremos una brecha por este enmarañado bosque de la animación en 3d, ya después cada persona ira ramificando sus conocimientos por dónde más le llame la atención.

Lo primero que tenemos que hacer es conseguirnos el personaje para animar, si ya sabes modelar inténtalo hacer tú mismo, es importante que la figura humana sea modelada con los brazos y las piernas totalmente extendidos y en posición de cruz para poderle asignar más fácilmente un esqueleto, también pueden descargarlo de internet, en este tutorial utilizare el modelo final del piloto, que viene incluido en la sección de tutoriales del programa 3ds Max, es un modelo con muchas imperfecciones y tendremos que editarlo un poco, tiene la ventaja de que está formado relativamente por pocos polígonos y nos correrá fácilmente en cualquier ordenador, para los que tengan una máquina potente les recomiendo el modelo de kaliman que incluyo en los archivos adjuntos de este manual, es un modelo muy detallado, pero muy pesado para animar, le puse kaliman en honor de un héroe de mi infancia.

Archivo adjunto 232214

Para los que no tengan máquinas potentes, les recomiendo que trabajen con el soldier_compleete, para encontrarlo nos vamos a file<open y navegaremos hasta encontrarlo y abrirlo como se muestra en la siguiente imagen.

Archivo adjunto 232215

Hay tenemos nuestro personaje, pero con los planos de fondo que sirvieron de guía para el modelado, ya no hacen falta así que, los seleccionaremos para eliminarlos, como estos planos están congelados para que no se puedan manipular haremos clic derecho en la vista y en el menú que se nos despliega escogeremos unfreeze all, ya después los podremos eliminar.

Nuestro modelo está compuesto por varias partes que se pueden manipular por aparte para darle diferentes texturas, pero nosotros lo convertiremos en un solo objeto, más adelante con multisubobjeto le podremos agregar materiales.

Archivo adjunto 232216

Seleccionemos un brazo y nos vamos a crear<geometría<compound objects<bolean y apretamos en el botón pik operand b y seleccionamos otra parte del cuerpo, ya estás formaran un solo objeto, de la misma forma continúe seleccionando las otras partes hasta que ya solamente tengamos un solo objeto.

Archivo adjunto 232217

Es importante que tengamos activada la opción de unión en los parámetros.

Archivo adjunto 232218

Si lo hicimos bien se debería ver así.

Archivo adjunto 232219

Ahora teniendo nuestro modelo seleccionado le damos clip derecho en la vista y escogemos la opción freeze selection, de esta forma nos aseguramos de que al asignarle el esqueleto y manipularlo para que se acomoden a la forma de nuestro personaje, no manipulemos este último por error.

Archivo adjunto 232220

Ahora vamos a agregarle el esqueleto, 3ds Max ya trae esqueletos con forma humana que nos facilitan el trabajo y nos ahorra el tener que hacer hueso por hueso y nombrarlos, este esqueleto se llama Biped y viene con una serie de parámetros y opciones para poder hacer la animación de personajes humanos.

Nos vamos a create <systems<standard<Biped y en la vista frontal hacemos clip en medio de los dos pies y sin soltarlo arrastramos a la altura de la cabeza.

Archivo adjunto 232221

Para ayudar en el modelado y acomodo de las formas del Biped, convirtamoslo en un hombre, si estuviéramos trabajando con el modelo de una mujer, también tendríamos la respectiva opción.

Archivo adjunto 232222 Archivo adjunto 232223

Como ven, le cambiamos el nombre por bip_piloto, en body type escogimos male, también se pueden ver una serie de parámetros donde podemos escoger el número de articulaciones, costillas, dedos, falanges, etc.

Si queremos seleccionar hueso por hueso, nos podríamos ir a seleccionar por nombre y encontraremos la lista de todas las partes, también el esqueleto entero que nombramos bip_piloto, el modelo no aparece en la lista por que lo tenemos congelado y no se puede seleccionar.

Archivo adjunto 232224

Ahora con nuestro Biped seleccionado nos vamos a motions<parameters. En la sección Biped escogemos figure mode, que es el muñeco que aparece en primer lugar, con esto podremos empezar a acomodar nuestro Biped para que se amolde al cuerpo.

Archivo adjunto 232225

Ahora con el botón de rotar seleccionaremos el antebrazo y lo acomodaremos como el brazo del modelo, seguidamente apretaremos el botón de simetría del esqueleto para que se seleccione exactamente el otro antebrazo para también rotarlo.

Archivo adjunto 232226

Con el botón de mover acomodaremos los pies, se debe estar viendo así.

Archivo adjunto 232227

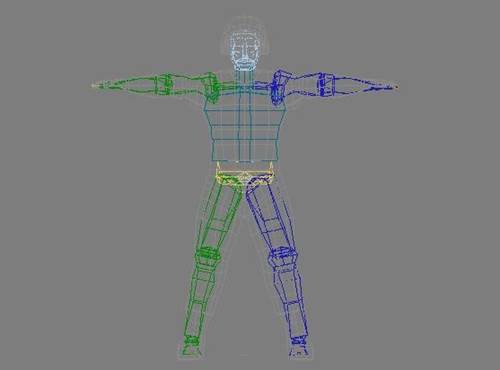

Ahora con los botones de mover, rotar y escalar no uniformemente empezamos a amoldar nuestro Biped para que se acomode al cuerpo, cuando modifiquemos una extremidades importante presionar el botón de simetría para que los cambios surtan efecto en la extremidad opuesta, después de un par de minutos deberemos tener algo parecido a esto.

Archivo adjunto 232228

Hacemos lo mismo en la vista superior e izquierda.

Archivo adjunto 232229

Si nos fijamos bien en nuestro personaje, veremos que tiene los antebrazos muy cortos, corrijamos ese problema antes de seguir modelando nuestro Biped, para esto lo descongelaremos y lo convertiremos en un editable Mesh para luego en el sub‐objeto vertex elegir todos los vértices a partir del vises y moverlos aproximadamente 15 cm.

Archivo adjunto 232230

Lo movemos sobre el eje x.

Archivo adjunto 232231

Esto es importante corregirlo porque si no en el momento de animar nuestro personaje, los brazos no se verían para nada naturales, después de esto podemos volver a seleccionar nuestro Biped para seguirlo amoldando al modelo en el panel motions, recuerden volver a congelar este último.

En la vista superior le acomodaremos las manos y los dedos.

Después de acomodar nuestra mano, nos damos cuenta que solo hay un dedo de una sola falange.

Archivo adjunto 232232

Para que surjan los dedos, nos vamos a parámetros y en fingers le damos un valor de 5, para 5 dedos y en finger links, un valor de 3, para tres falanges por dedo.

Archivo adjunto 232233

Procedemos a acomodarlos.

Archivo adjunto 232234

Si queremos también le podremos dar 5 dedos a los pies, pero no hay necesidad de acomodarlos bien porque van dentro de las botas del piloto.

Archivo adjunto 232235

Si nos fijamos bien en la vista lateral, la cabeza tiene mucho que acomodarse, no bastaría simplemente con rotarla escalarla y moverla, la seleccionaremos, le daremos clip derecho y la convertiremos en una editable Mesh para con el subobjeto vertex seleccionado, empezar a acomodar los vértices en la vista frontal y lateral.

Archivo adjunto 232236

Como no haremos una animación de las facciones y gestos de la cara, no hace falta que acomodemos los vértices perfectamente, simplemente tratemos de abarque toda la cabeza, incluyendo el casco.

Archivo adjunto 232237

Con kaliman se vería así.

Archivo adjunto 232238

Sigamos editando otras partes del cuerpo, convirtiéndolas en editable Mesh, para tratar de que cubran gran parte de la superficie de nuestro modelo. Hay que procurar que cuando trabajemos con los otros huesos en el modo de editable Mesh, no modificar las articulaciones ya que se podría perder el balanceo natural del cuerpo.

Archivo adjunto 232239

Después de este punto ya podemos desbloquear nuestro modelo para seleccionarlo y poder relacionarlo con el esqueleto, para eso le damos clip derecho en la vista y seleccionamos unfreeze all, resultaría muy difícil seleccionar entre tantos huesos, por eso nos vamos a seleccionarlo por nombre.

Archivo adjunto 232240

En el panel modificar, desplegamos la lista de modificadores y escogemos Physique.

Archivo adjunto 232241

Apretamos en attach todo node que es el muñeco mostrado abajo.

Archivo adjunto 232242

Volvemos a seleccionar por nombre y escogemos nuestro esqueleto.

Archivo adjunto 232243

Apretamos en pick.

Archivo adjunto 232244

Nos sale un panel en el que apretaremos initialize

Archivo adjunto 232245

Ya quedo relacionado el esqueleto con nuestro modelo, no obstante, deberemos verificar que cada enlace nos cubra los vértices correspondientes.

Archivo adjunto 232246

Los enlace son esas pequeñas flechas amarillas que están conectadas a su vez por una línea. Seleccionemos el enlace se ve en toda la frente, debe de cambiar a color rojo.

Archivo adjunto 232247


Escogemos el sub‐objeto envelope y veremos que nos surgen dos campos, debemos fijarnos en todas las vistas que abarque todos los vértices de la cabeza, ya que si se quedará alguno sin ser contenido por este campo, en el momento de la animación no acompañaría al cuerpo y se quedaría estático.

Si necesitamos acomodar un campo de estos, nos vamos a envelope parameters y en radial scale, le damos un diámetro, parent overlap y child overlap nos sirven para correrlo hacía el enlace anterior o el posterior.

Archivo adjunto 232248 Archivo adjunto 232249

Con las flechas de selection level vamos pasando de enlace en enlace en un orden, y nos fijamos que estén contenidos todos los vértices, especialmente hay que poner cuidado con los vértices de los dedos ya que normalmente con los otros enlace no tendremos problemas si acomodamos bien desde un principio nuestra estructura de huesos.

Archivo adjunto 232250

Después de este proceso de verificación, en seleccionar por nombre, seleccionamos nuestro Biped y nos vamos a motions<parameters y desactivamos el muñeco de figure mode, ya podemos seleccionar los huesos de las extremidades para moverlos y nos daremos cuenta que el cuerpo de nuestro modelo sigue, si en algún momento se nos queda un vértice desconectado del cuerpo, seleccionamos el modelo y volvemos a repetir el proceso con el modificador Physique en los lugares donde estuvieren estos vértices.

Archivo adjunto 232251

Aparentemente no hemos tenido problemas, todos los vértices seguirán al cuerpo, esto lo comprobaremos seleccionando el Biped por nombre y moviéndolo, si nuestro modelo siguió, están bien relacionados.

Hagamos otra comprobación, seleccionamos nuestro modelo por el nombre.

Archivo adjunto 232252

En el panel display seleccionamos hide unselected, con esto se nos esconde nuestro Biped, con esto nos daremos cuenta si en algunos lugares se produjeron deformaciones en la malla al realizar el movimiento de los enlace de los brazos, en la siguiente imagen se aprecia que los laterales del tórax, así como los bises fueron deformados, esto se debe a que el campo que abarca el brazo interfiere con la malla del tronco y viceversa.

Archivo adjunto 232253


Para corregir este problema, nos vamos al panel modificar, escogemos el sub‐objeto enlace y escogemos uno a uno los enlaces señalados en la imagen para irlos modificando.

Archivo adjunto 232254

En el sub‐objeto envelope, nos vamos a radial scale para reducir el radio de incidencia.

Archivo adjunto 232255

Hacemos, lo mismo con todos los enlaces que tienen problemas.

Archivo adjunto 232256

Ya después de comprobar que no tenemos más problemas, podemos pasar al trabajo de la animación.

Existen dos métodos principales de animación, el footsteps method que consiste en crear una serie de huellas, estas huellas se pueden modificar y darles un recorrido, acomodarlos como en las clases de baile donde había unos pasos en el suelo que debíamos seguir. El otro método principal es el freeform method con el cual podemos animar de forma libre saltos, caídas movimientos más complicados etc. Estas animaciones se pueden combinar en cualquier momento dado que con el método footsteps solo se le hacinan unas posiciones a los pies y cualquier movimiento de la cintura hacia arriba lo tendremos que editar.

Le asigne algunos materiales sencillos para mejorar el aspecto de nuestro modelo.

Archivo adjunto 232257

Empecemos animando por el footsteps method, como todavía tenemos oculto nuestro Biped, nos vamos al panel display y le damos a unhide all, luego en seleccionar por nombre lo escogemos.

Archivo adjunto 232258

Nos vamos al panel motions y escogemos el footsteps mode que son ese par de huellas juntas resaltadas en la gráfica, en el fotstep creation, encontraremos tres posibilidades walk, rum y Jump, caminar, correr y saltar escogemos inicialmente caminar y apretamos en el botón de create múltiple footsteps nos surgirá un menú donde podremos escoger el número de pasos, con que pie se arranca el movimiento, la velocidad y la distancia recorrida en los pasos, por el momento solo variaremos el número de huellas, por ejemplo, pongamos 13.

Archivo adjunto 232259

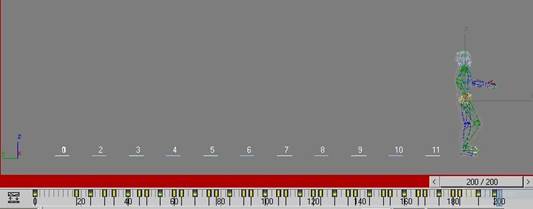

Con eso nos surgirán 13 huellas numeradas del 0 al 12.

Archivo adjunto 232260

Estas huellas las podemos mover y modificar, manejando varios parámetros, en la imagen le moví los parámetros bend y scale.

Archivo adjunto 232261

Como ven el recorrido de las huellas se encorvo y los pasos se hicieron más cortos, pero sigamos como la teníamos antes, vamos a seleccionar el cuerpo de nuestro modelo, el bip_piloto y el bip‐piloto footsteps, el resto de huesos los ocultamos con hide unselected, volvemos al panel motions y seleccionamos el modo footsteps y apretamos en create keys for inactive footsteps, que es el botón que está resaltado en la imagen, con esto se nos crearan unos keys de animación en la barra de desplazamiento y serán asignados a nuestras huellas.

Archivo adjunto 232262

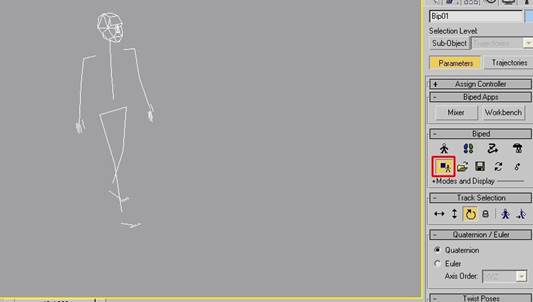

Le damos al botón de play para que arranque la animación de nuestro personaje, en la escena de abajo kaliman se tapa su desnudez.

Archivo adjunto 232263 Archivo adjunto 232264

Como ven nuestro personaje se empieza a mover siguiendo el recorrido de las huellas, si se fijan bien entre los dos pies del personaje hay un círculo que siempre lo acompaña, este círculo hace referencia al centro de masa, si lo movemos hacia adelante, el personaje camina inclinado hacia adelante, por ejemplo, cuando esta empujando un carro, si lo ponemos atrás, caminara como si lo estuvieran empujando. Si des ocultamos todos los huesos del Biped podremos ver otro tipo de animación apretando en el botón Biped playback, esta animación podría ser útil en caso de animar muchos personajes, y no quisiéramos que se ralentizara nuestro equipo.

Archivo adjunto 232265

Por el momento nuestro personaje camina con un pequeño balanceo de los brazos, para darle un balanceo más natural movemos la barra de desplazamiento de los keys hasta el primer paso, apretamos el botón de auto key para empezar a acomodar los huesos del brazo, en la vista lateral seleccionamos un antebrazo, si la pierna que le corresponde esta adelantada, entonces rotaremos este hacia atrás, seleccionamos el otro brazo y lo rotamos hacia adelante, ya que la pierna correspondiente estará atrasada, es muy fácil saber cuáles extremidades se corresponden, porque siempre estarán del mismo color.

Archivo adjunto 232266

En la vista frontal giramos levemente los brazos hacia afuera.

Archivo adjunto 232267

Movemos la barra deslizadora hasta el siguiente paso, es la que está resaltada en azul, volvemos a hacer la operación que hicimos con el primer paso, pero invirtiendo la posición de los brazos, en la imagen inferior se aprecia el primer recuadro rojo corresponde al primer paso y un frame adelante el punto donde editamos la posición de los brazos, en el otro recuadro rojo corresponde al paso que estamos editando en este momento y el resto de círculos corresponden con los pasos que seguiremos editando.

Archivo adjunto 232268

Después de terminar apretamos de nuevo auto key, es un trabajo lento, pero más adelante veremos unas ayudas.

Archivo adjunto 232269

Si no queremos que se visualicen las huellas enumeradas, desplegamos la ventana de Modes and Display para apretar el botón de show footsteps and number y lo cambiamos por el de hide footsteps.

Archivo adjunto 232270

Ya no se verán los pasos.

Archivo adjunto 232271

Podemos guardar esta animación con el botón de save file de esta forma la podremos utilizar en otro momento para añadirle poses, u otra animación, quedará guardada como un Biped file (*. Bip).

Archivo adjunto 232272

Los archivos Biped contienen información de posturas y animaciones de Biped, en nuestro caso contendrá la información de los movimientos que le aplicamos a nuestro Biped, para abrir un archivo Biped, tenemos que tener en escena un Biped, hagan el siguiente ejercicio, en el menú file clic en save as, para que guarden lo que llevan trabajado hasta el momento con un nombre, luego presionan las teclas Control + N para abrir una escena nueva, crearemos un Biped create<system<Biped, y luego iremos al panel motion y con open file abriremos algún archivo bip de los que incluyo con este tutorial.

Archivo adjunto 232273

Como ven, nuestro Biped asume la postura del frame 0 y si le damos al botón play reproducirá la animación, si tuviéramos a nuestro personaje con el Biped seleccionado, estos movimientos los adoptaría.

Volvamos al menú file< open file para abrir el archivo que guardamos anteriormente. Y apliquemos algunos de los archivos bip incluidos con este tutorial.

Me imagino que habrán gozado un poco ensayando las animaciones, ahora les voy a tratar de mostrar las ayudas a la animación que les indique anteriormente, cuando caminamos o nos movemos hay posturas o posturas que se repiten, simétricamente también se pueden repetir, 3ds Max nos ahorra el trabajo de tener que estar acomodando el Biped cada vez que tengamos que reproducir una posición que ya habíamos logrado.

Vamos a ocultar nuestro modelo, en el panel system apretamos en hide by name, para seleccionarlo.

Volvemos al panel motion para mostrarles cómo trabajar con algunas poses, hay que tener en cuenta que las posturas se aplican solamente apartes del esqueleto, por lo que para nosotros es mejor trabajar con posturas completas, fijémonos que en el ut Biped todas las opciones estén desatibadas, le damos al botón create collection para empezar a trabajar en una colección de poses, pero antes de empezar a trabajar con nuestras posturas demos una ligera explicación del panel copy/paste.

En lo que tengo señalado con el recuadro azul se nos indica con la colección de posturas que estamos trabajando.

En el recuadro rojo encontramos en este orden, el botón de create collection, lo tenemos que apretar para crear una colección de posturas, posturas y movimientos, el botón de load collection que nos servirá para abrir una colección que ya hayamos guardado, o tengamos en nuestro equipo, con este botón guardaremos la colección que hemos creado, este botón nos servirá para borrar la colección actual, este nos sirve para borrar todas las colecciones, este nos sirve para escoger entre dos formas de cargar los archivos.

En el recuadro verde está el botón posture que nos sirve para trabajar posturas independientes de cada hueso, el botón postura que nos sirve para trabajar una postura de todo el Biped, y el botón track con el que podemos trabajar con una corta animación.

En el recuadro negro, estos botones cambian según si estamos en posture, pose o track pero las funciones son las mismas, como en la imagen esta en modo pose, lo ilustrare por ese lado.
Este botón pega la pose actual en la colección, este botón sirve para que nuestro
biped tome la pose que se visualiza en la ventana inferior, este botón sirve para que nuestro biped asuma la pose opuesta a la que se está visualizando, si la deseamos pegar en la colección apretamos el primer botón. Los otros dos botones sirven para borrar la pose actual o todas las poses respectivamente.
En el recuadro azul claro está la ventana donde se visualizan las poses y la casilla donde se pueden seleccionar según la colección que tengamos abierta.

Archivo adjunto 232274

Ahora con esta breve introducción del panel copy/paste volvamos a hacer la animación anterior pero ahora nuestro personaje lo haremos subiendo unas escalas, para eso con el biped seleccionado volvemos al modo footstep y apretamos en walk, después en create multiple footsteps.
Creemos aproximadamente 10 huellas, si todavía teníamos en escena las huellas creadas anteriormente, las seleccionamos para borrarlas con el botón footsteps delete Archivo adjunto 232275
Es importante tener la opción altérnate activada para evitar que nuestro biped se desplace saltando en un solo pie, en actual stride length le damos la distancia que hay entre paso y paso y con actual stride height le damos la elevación entre paso y paso, démosle los valores que se ven en la imagen.

Archivo adjunto 232315

Después le damos a este botón Archivo adjunto 232278 para que se nos calculen los pasos y le damos a play.

Archivo adjunto 232276

Para que se vea más vistoso démosle unas escaleras, para eso vamos al panel create<geometría< stairs<straght stair y en la vista top delante de nuestro modelo creamos una escalera.

Archivo adjunto 232277

Le daremos los valores que se señalan en la imagen y la ubicaremos, en la posición mostrada.

Archivo adjunto 232279

Si nos fijamos bien en el último paso, el pie prácticamente atraviesa la estructura de las escalas, para corregir esto crearemos otra huella con este botón Archivo adjunto 232280, teniendo accionado el botón autogrid Archivo adjunto 232316, con esto la huella se creará en la superficie asignada, si este botón no está visible, le daremos clip derecho en algún lugar desocupado de la barra de herramientas y entre las opciones escogemos Extras.

Archivo adjunto 232281

Nos debe quedar así.

Archivo adjunto 232282

En la vista izquierda comencemos a editar algunos pasos, comenzamos por desplazar la barra deslizadora hasta el frame 0, apretamos el botón de autokey, empezamos a desplazar la barra hasta el momento en que se asiente completamente la planta del pie en el primer escalón, en bend links oprimimos el primer botón, para con la herramienta de rotar, acomodar los brazos en la posición de la imagen, luego apretamos los botones de create colletion<pose<copy pose.

Archivo adjunto 232283

Se nos genera la primer pose de nuestra colección que si queremos la podemos llamar con otro nombre para identificarlo más adelante.

Archivo adjunto 232284

Normalmente este primer paso hubiera necesitado más capturas de poses, pero en este ejercicio lo que mostrare es como se clonan las poses así como las poses opuestas.
Desplacémonos la barra hasta que nuestro modelo asiente el pie en el segundo escalón, luego oprimimos el botón paste pose opposite, y automáticamente nuestro personaje adata la posición opuesta a la pose que se visualiza en la pequeña ventana.

Archivo adjunto 232285

Seguimos trabajando así por el resto de escalones, alternando entre paste pose y paste pose opposite, al terminar desactivamos el botón autokey y le damos al de play para ver cómo nos quedó.

Para el siguiente ejercicio creemos una superficie en la vista superior con un plano, por donde nuestro personaje podrá hacer una demostración física, seamos generosos con la superficie ya que necesitamos espacio.

Archivo adjunto 232286

Como este modelo es un militar seguro será capaz de saltar al final de la escalera, Kaliman también lo puede hacer.
Volvemos al modo motion con nuestro biped seleccionado, y crearemos 4 huellas para nuestro salto.

Archivo adjunto 232288

Las huellas quedaran en el aire.

Archivo adjunto 232289

En la imagen se aprecia que cada huella tiene un color correspondiente al pie que se apoya en ellas, después de calcular los keys cambian a color pastel, vamos a colocar las huellas como en la siguiente imagen y después le damos a este botón Archivo adjunto 232290

Archivo adjunto 232287

Luego al botón play, si quisiéramos editar otros movimientos especiales en la caída, lo haríamos con el botón autokey, y podríamos guardar esas poses para otra animación.

Archivo adjunto 232292

Ahora nuestro personaje va a pegar carrera, pero tranquilos que no vamos a tener que editar toda la carrera, vamos a utilizar unos archivos bip de la carpeta run que viene junto a este manual, pero primero convertiremos esta secuencia footsteps en una secuencia freeform con el botón convert Archivo adjunto 232291

Archivo adjunto 232293

Guardemos el archivo bip que acabamos de crear con un nombre descriptivo.

Archivo adjunto 232297

Con esto habremos creado un clip , los clips son pequeñas secuencias de animaciones, que se
pueden unir secuencialmente para formar determinadas animaciones, podemos tener varias colecciones de clips con variados temas, carreras, bailes, movimientos deportivos, caídas chistosas, saltos impresionantes, etc.

Estos clips también se pueden definir aleatoriamente y aplicarlos a una multitud de bipeds en escena, darles un porcentaje de posibilidad para que incida en los movimientos aleatorios de los bípedos, en fin hay muchas posibilidades que ustedes pueden ensayar, pero para no enredarlos más, seguiré con nuestro asunto.
Ahora la forma de unir de unir los clips es por medio de unos scripts, los script son órdenes escritas que un programa sigue en un orden, para las animaciones bípedas, crear estos scripts es más fácil de lo que parece, simplemente sigamos estos pasos.

1: seleccionamos nuestro biped.
2: seleccionamos el motion flow mode.

Archivo adjunto 232294

3: apretamos el flow graph Archivo adjunto 232298 para que se nos habrá la respectiva ventana.

Archivo adjunto 232295

4: como necesitamos varios clips para nuestra animación, le damos al botón create múltiples clips Archivo adjunto 232296

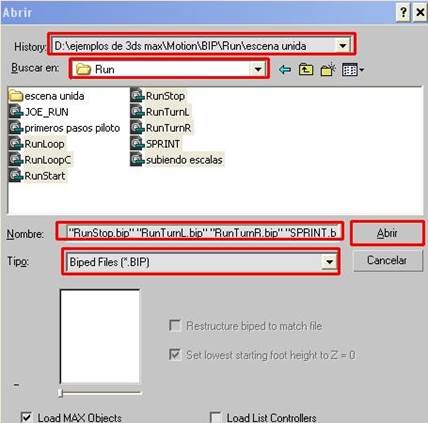

5: navegamos hasta donde tenemos nuestros clips guardados, con la tecla control presionada, escogemos los que queramos, para este ejemplo escogeremos algunos del archivo run, que vienen con el resto de archivos adjuntos, hay que aclarar que los clips para animaciones bípedas vienen en formato bip.

Archivo adjunto 232299

6: Nos aparecerán todos los clips seleccionados en la ventana gráfica, con la tecla mover, empezaremos a acomodarlos para que nos quede más fácil relacionar las secuencias que queramos.

Archivo adjunto 232300

7: con los botones de create traction, podemos crear un orden de transiciones para suavizar el salto de un clip al otro.

Archivo adjunto 232301

O calcular la mayor cantidad de transiciones posibles, esto es útil para cuando tengamos en escena una multitud de bipeds y le queramos generar animaciones aleatorias, esto puede ser complicado, por lo tanto si no están seguros, no crean tantas transiciones para que no se enreden.

Archivo adjunto 232302

Las transiciones que salen de un clip y se devuelven, nos indica que se puede repetir inmediatamente este clip.
8: ampliemos con el boton de sun ventana y ahora con el boton de seleccionar, selecionaremos las tranciciones que querramos utilizar para seguir este ejemplo.

Archivo adjunto 232303

9: le damos al botón de optimizar transiciones Archivo adjunto 232304, y nos aparece una ventana donde podemos escoger el grado de suavizado de las transiciones.

Archivo adjunto 232305

10: con este botón Archivo adjunto 232306 podremos comprobar posibles problemas en las transiciones, si no queremos un trabajo muy perfecto, lo podemos ignorar.

Archivo adjunto 232307

11: ahora si habíamos ampliado la ventana, le daremos al botón de restaurar y seguidamente al de define script.

Archivo adjunto 232308

12: le ponemos un nombre descriptivo a nuestro script y seguidamente empezamos a señalar los clips que vamos a utilizar, empezando por el subiendo escalas.

Archivo adjunto 232309

Todos los clips seleccionados se reproducirán en el orden que aparece en la ventana de scripts, en este ejemplo utilice los clips de carreras rectas consecutivamente para que se generara una carrera más larga, se puede apreciar que las transiciones entre los clips seleccionados, cargan automáticamente.

Archivo adjunto 232310

13: Procedemos a cerrar la ventana de motion flow graph y nos damos cuenta que nuestro personaje aparece en las coordenadas 0,0,0 esto puede estar alejado del punto donde queremos que empiece el movimiento.

Archivo adjunto 232311

14: Con estos botones señalados abajo lo podemos acomodar exactamente donde queremos, rotar su orientación, o en que frame queremos que empiece a moverse.

Archivo adjunto 232312

15: le damos a play para ver toda la animación.

Archivo adjunto 232313

Con esto nuestro personaje ya tendrá una secuencia de animación, para crear una secuencia se pueden utilizar gran cantidad de clips, utilicen los que les facilito para crear sus propias animaciones, y ensayen creando sus propios clips, por ejemplo una patada voladora. Varias secuencias se pueden unir, para formar una película, en una secuencia pueden participar, multitud de bipeds, otros objetos, aplicar efectos especiales, en fin 3ds Max trae una gran variedad de herramientas que les pueden servir a la hora de crear sus propias producciones.

Ya ustedes investigan cómo hacer las animaciones de cámaras, los renderizados de escenas, los trabajos de postproducción, la aplicación de materiales etc.

Si tienen algún comentario al respecto de este mini manual me lo hacen llegar al correo jeogeleazar@hotmail.com o jeogeleazar@gmail.com . Y ya para despedirme no me queda más que dedicarle este esfuerzo a mi par de angelitos, Giovanni Andrés y María Alejandra.

Archivo adjunto 232314

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=52148
https://foro3d.com/attachment.php?attachmentid=52149
https://foro3d.com/attachment.php?attachmentid=52150
https://foro3d.com/attachment.php?attachmentid=52151
https://foro3d.com/attachment.php?attachmentid=52152
https://foro3d.com/attachment.php?attachmentid=232214
https://foro3d.com/attachment.php?attachmentid=232215
https://foro3d.com/attachment.php?attachmentid=232216
https://foro3d.com/attachment.php?attachmentid=232217
https://foro3d.com/attachment.php?attachmentid=232218
https://foro3d.com/attachment.php?attachmentid=232219
https://foro3d.com/attachment.php?attachmentid=232220
https://foro3d.com/attachment.php?attachmentid=232221
https://foro3d.com/attachment.php?attachmentid=232222
https://foro3d.com/attachment.php?attachmentid=232223
https://foro3d.com/attachment.php?attachmentid=232224
https://foro3d.com/attachment.php?attachmentid=232225
https://foro3d.com/attachment.php?attachmentid=232226
https://foro3d.com/attachment.php?attachmentid=232227
https://foro3d.com/attachment.php?attachmentid=232228
https://foro3d.com/attachment.php?attachmentid=232229
https://foro3d.com/attachment.php?attachmentid=232230
https://foro3d.com/attachment.php?attachmentid=232231
https://foro3d.com/attachment.php?attachmentid=232232
https://foro3d.com/attachment.php?attachmentid=232233
https://foro3d.com/attachment.php?attachmentid=232234
https://foro3d.com/attachment.php?attachmentid=232235
https://foro3d.com/attachment.php?attachmentid=232236
https://foro3d.com/attachment.php?attachmentid=232237
https://foro3d.com/attachment.php?attachmentid=232238
https://foro3d.com/attachment.php?attachmentid=232239
https://foro3d.com/attachment.php?attachmentid=232240
https://foro3d.com/attachment.php?attachmentid=232241
https://foro3d.com/attachment.php?attachmentid=232242
https://foro3d.com/attachment.php?attachmentid=232243
https://foro3d.com/attachment.php?attachmentid=232244
https://foro3d.com/attachment.php?attachmentid=232245
https://foro3d.com/attachment.php?attachmentid=232246
https://foro3d.com/attachment.php?attachmentid=232247
https://foro3d.com/attachment.php?attachmentid=232248
https://foro3d.com/attachment.php?attachmentid=232249
https://foro3d.com/attachment.php?attachmentid=232250
https://foro3d.com/attachment.php?attachmentid=232251
https://foro3d.com/attachment.php?attachmentid=232252
https://foro3d.com/attachment.php?attachmentid=232253
https://foro3d.com/attachment.php?attachmentid=232254
https://foro3d.com/attachment.php?attachmentid=232255
https://foro3d.com/attachment.php?attachmentid=232256
https://foro3d.com/attachment.php?attachmentid=232257
https://foro3d.com/attachment.php?attachmentid=232258
https://foro3d.com/attachment.php?attachmentid=232259
https://foro3d.com/attachment.php?attachmentid=232260
https://foro3d.com/attachment.php?attachmentid=232261
https://foro3d.com/attachment.php?attachmentid=232262
https://foro3d.com/attachment.php?attachmentid=232263
https://foro3d.com/attachment.php?attachmentid=232264
https://foro3d.com/attachment.php?attachmentid=232265
https://foro3d.com/attachment.php?attachmentid=232266
https://foro3d.com/attachment.php?attachmentid=232267
https://foro3d.com/attachment.php?attachmentid=232268
https://foro3d.com/attachment.php?attachmentid=232269
https://foro3d.com/attachment.php?attachmentid=232270
https://foro3d.com/attachment.php?attachmentid=232271
https://foro3d.com/attachment.php?attachmentid=232272
https://foro3d.com/attachment.php?attachmentid=232273
https://foro3d.com/attachment.php?attachmentid=232274
https://foro3d.com/attachment.php?attachmentid=232275
https://foro3d.com/attachment.php?attachmentid=232276
https://foro3d.com/attachment.php?attachmentid=232277
https://foro3d.com/attachment.php?attachmentid=232278
https://foro3d.com/attachment.php?attachmentid=232279
https://foro3d.com/attachment.php?attachmentid=232280
https://foro3d.com/attachment.php?attachmentid=232281
https://foro3d.com/attachment.php?attachmentid=232282
https://foro3d.com/attachment.php?attachmentid=232283
https://foro3d.com/attachment.php?attachmentid=232284
https://foro3d.com/attachment.php?attachmentid=232285
https://foro3d.com/attachment.php?attachmentid=232286
https://foro3d.com/attachment.php?attachmentid=232287
https://foro3d.com/attachment.php?attachmentid=232288
https://foro3d.com/attachment.php?attachmentid=232289
https://foro3d.com/attachment.php?attachmentid=232290
https://foro3d.com/attachment.php?attachmentid=232291
https://foro3d.com/attachment.php?attachmentid=232292
https://foro3d.com/attachment.php?attachmentid=232293
https://foro3d.com/attachment.php?attachmentid=232294
https://foro3d.com/attachment.php?attachmentid=232295
https://foro3d.com/attachment.php?attachmentid=232296
https://foro3d.com/attachment.php?attachmentid=232297
https://foro3d.com/attachment.php?attachmentid=232298
https://foro3d.com/attachment.php?attachmentid=232299
https://foro3d.com/attachment.php?attachmentid=232300
https://foro3d.com/attachment.php?attachmentid=232301
https://foro3d.com/attachment.php?attachmentid=232302
https://foro3d.com/attachment.php?attachmentid=232303
https://foro3d.com/attachment.php?attachmentid=232304
https://foro3d.com/attachment.php?attachmentid=232305
https://foro3d.com/attachment.php?attachmentid=232306
https://foro3d.com/attachment.php?attachmentid=232307
https://foro3d.com/attachment.php?attachmentid=232308
https://foro3d.com/attachment.php?attachmentid=232309
https://foro3d.com/attachment.php?attachmentid=232310
https://foro3d.com/attachment.php?attachmentid=232311
https://foro3d.com/attachment.php?attachmentid=232312
https://foro3d.com/attachment.php?attachmentid=232313
https://foro3d.com/attachment.php?attachmentid=232314
https://foro3d.com/attachment.php?attachmentid=232315
https://foro3d.com/attachment.php?attachmentid=232316

Yo quisiera que hicieras uno que explique bien lo que es las restricciones con Bones wires y todas esas cosas que nadie explica.

Muchas gracias, Geogiomar. Por el tiempo empleado en redactar el manual, se adradece. Gracias. Un saludo.

Muchas gracias de nuevo, gran profesor. Lo estudiaremos a fondo. Un abrazo.

Cita:

---

Yo quisiera que hicieras uno que explique bien lo que es las restricciones con Bones wires y todas esas cosas que nadie explica.

---

Por el momento toma de ayuda con esta referencia siempre que no haya ningún IK Solver(controlador de cinemática inversa) o método que controle los huesos, podrá aplicarles restricciones. Si se a asignado un controlador de IK(cinemática inversa) a los huesos, sólo podrá restringir la raíz de la jerarquía o de la cadena. Sin embargo, la aplicación de controladores o restricciones de posición a un hueso vinculado puede producir efectos no deseados, como la división de la cadena de huesos.

Para evitar este problema, no aplique controladores de posición directamente a los huesos descendientes. En su lugar, cree una cadena de IK y aplique el controlador al efector final de la cadena de IK.

Las restricciones y los controladores que sólo afectan a la orientación, como orientation o Look At, no presentan este problema al aplicarlos a huesos descendientes.

Nota: extraído de la referencia al usuario de 3ds Max.

Perdón, pero no había visto tu manual y te quedó muy bien bastante detallado. Y te decía lo de las restricciones y demás porque una ocasión yo quería hacer un robot, pero no me salió, porque como son piezas rígidas y al ponerle Bones no hacía lo que quería porque el skin deformaba las piezas al moverlas y se supone que son piezas metálicas que no se deforman, entonces trate de enlazarlas, pero cuando movía la parte enlazada se separaba de la base solo funcionaba si movía la base y entonces movía todas las demás partes.

La cuestión es que yo he visto que se puede restrinjir los enlaces para que funcionen como la estructura de los Bones, pero aplicada a objetos sueltos, ¿no sabes cómo hacerlo?

Para que tú robot o lo que quieras que se comporte como si fuera una estructura de huesos, o cualquier cosa que quieras hacer, sigue los siguientes pasos.
1: enlaza todas las partes como lo hiciste inicialmente, me imagino que ya sabrás trabajar con ascendentes y descendientes.
2: selecciona todas las partes.
3: hay que abrir el cuadro de diálogo flotante bone tools, en 3ds Max 9 lo encuentras en el menú animation<bone tools en otras versiones puede estar en el menú tools<bone tools, y en las versiones en español aparece en el menú personaje<herramienta de huesos.
4: en el cuadro de diálogo flotante bone tools, despliega la persiana object properties y activa la opción bone on, con esto 3ds Max tratara los objetos seleccionados como si fueran huesos.
5: seleccione el objeto que se va a utilizar como inicio de la cadena de IK (cinemática inversa).
6: ahora nos vamos al menú animation<ik Solver <Hi Solver.
7: designe el final de la cadena de IK.

Ya con esto las partes de tu robot o cualquier maquinaria no se desligaran, ni deformaran, y si quieres le puedes aplicar restricciones de recorrido, superficie, orientación, lo que se te ocurra.

Espero haberte sido de utilidad.

Gracias Geogiomar. Saludos.

Gracias por el tutorial me será de gran utilidad.

Me alegra, conocer personas como tu que sabes que necesitan y siento como si fuéramos parecido, ya que también me gustaría hacer una película en 3d, pero recién estoy empezando mira que descargue el manual, pero no me abre me puedes decir en qué formato esta, mi MSN es el mismo que el correo me gustaría que me enseñaras ya que tengomucho entuciamos, pero a veces como dices ver tantas cosas nuevas y que no entiendo cómo los términos me baja el ánimo. Muchas gracias.

Cita:

---

Me alegra, conocer personas como tu que sabes que necesitan y siento como si fuéramos parecido, ya que también me gustaría hacer una película en 3d, pero recién estoy empezando mira que descargue el manual, pero no me abre me puedes decir en qué formato esta, mi MSN es el mismo que el correo me gustaría que me enseñaras ya que tengomucho entuciamos, pero a veces como dices ver tantas cosas nuevas y que no entiendo cómo los términos me baja el ánimo. Muchas gracias.

---

Lo puedes abrir con winrar. Saludos.

Aunque no es parte del tutorial excelente. Me gustaría saber cómo se le asignan los materiales a diferentes zonas de una editable Mesh.

Disculpen que sea medio burro llevo 2 semanas con esto, pero estoy a full. Saludos.

Cita:

---

Aunque no es parte del tutorial excelente. Me gustaría saber cómo se le asignan los materiales a diferentes zonas de una editable Mesh. Disculpen que sea medio burro llevo 2 semanas con esto, pero estoy a full. Saludos.

---

En cuanto a agregarle textura a todas las partes de los personajes, es buena idea convertirlo en un poli editable, escoges el subobjeto polígono, seleccione todos los polígonos que le vas a aplicar un material diferente, por ejemplo, los polígonos que corresponden a la parte blanca de los ojos, en el panel modificar<polygon properties, le asignas un número id en la casilla set id, luego eliges otro grupo de polígonos, por ejemplo, los que corresponden a las pupilas y le das otro número id preferiblemente en orden, así vas seleccionando uno por uno todos los grupos de polígonos a los que le quieres aplicar texturas diferentes, y le das números id, si más adelante quieres seleccionar un grupo de estos polígonos, escribes su número en select id y aprietas este botón, después de asignarle números id a todas las partes de tu personaje, ya será un multi subobjeto, aprietas la tecla para que se nos habrá el editor de materiales, debajo de las ranuras de materiales aprietas el primer botón que se llama get material, y en la lista que aparece doble clip en multi/sub-object, en los parámetros, en set number le damos el número de subobjetos o sub-materiales que llevara nuestro modelo, y abajo la lista se nos reducirá a esta cantidad que dimos, luego en la hilera id que se nos corresponde con los números que le aplicamos al grupo de polígonos anteriormente, los vamos editando, por ejemplo, si al grupo de polígonos que queremos que lleve el color blanco le dimos el número id 1, en la casilla de este número le podemos dar el nombre de blanco, u ojos, luego aprietas en la casilla donde dice material y lo editas, y así lo mismo con los otros id, te explique muy a la Carrera, si no entiendes algo me avisas.

Muchos saludos.

¿Para qué tantos archivos?

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=74781

Un archivo es el pdf, el manual en si.

Otro archivo es un modelo humano altamente detallado para que trabajes en el si tu ordenador lo permite.

Los otros archivos, son archivos *bip con información de algunos movimientos, que luego le podrás aplicar a tu personaje e incluso enlazarlos de diferentes maneras para conseguir una animación. Saludos.

Gracias, por los apuntes. Y una pregunta: Para la animación afecta? Si hago el modelado con mallas, Splines o primitivas.

Hola Geogiomar. Disculpa, ¿me podrías decir como le hago para abrir esos archivos bip?

Cita:

---

Gracias, por los apuntes. Y una pregunta: Para la animación afecta? Si hago el modelado con mallas, Splines o primitivas.

---

No afecta, si le consigues aplicar el Biped a tu modelo por medio del modificador Physique, la animación actúa sobre el Biped, y este al estar ligado al cuerpo del modelo, lo arrastra en sus movimientos, la clave esta es en aplicar bien el modificador, cualquier duda me comentas. Saludos.

[quote=¿me podrías decir como le hago para abrir esos archivos bip?[/quote]Los archivos *bip son posiciones o animaciones cortas, que se aplican cuando tenemos un Biped seleccionado, por tanto para habrirlos, hace falta que tengas un Biped seleccionado ya sea solo o ligado a un cuerpo y lo abres desde el panel motion. Saludos.

Gracias por tu ayuda.

Hola me encuentro en las selvas de Colombia como profesor de las nuevas tecnologías, mis alumnos son indígenas y se que ellos quieren aprender tanto como yo, le agradecería me tuvieran bien informado sobre este programa ya que es la primera vez que lo pienso utilizar gracias a todos.

Buenas. Acabo de mirar el tutorial y me parece bueno. Yo creo que vale incluso para no principiantes, aprendí en una academia a manejar bípedos, pero aquí hay cosas más, allá de dónde me quedé, está muy guapo, lo leeré más detenidamente, aun así, tengo una duda. Cuando a un bípedo se le pone un movimiento, ya sea en bip o lo que sea, haciendo click en trayectories, dentro del panel key información, podemos ver la trayectoria de cualquier elemento del bípedo. Es posible manejar esta línea directamente, ¿cómo se manejarian los vértices de una Spline?
https://www.foro3d.com/images/upload...007/07/133.jpg

Esa es la línea de movimiento a la que me refiero, muchas gracias, aprovechando el mensaje sobre bípedos, por todas partes veo cosas con bípedos, pero, cómo está el tema para otras cosas, como animales, o criaturas inventadas, tipo dragones? Los bípedos pueden abarcar esto? O tocaría hacerlo con huesos?
Gracias, y saludos.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=56155

Muchas gracias señor: personas como tu hacen que valga la pena el mundo en el que vivimos. Gracias en verdad. Dios te bendiga.

Muchas gracias, Geogiomar.

Solo darte las gracias Geogiomar por este excelente tutorial, y por el tiempo empleado. Magnífico.

Estoy bajando tu manual ya que soy novato en animación, hasta ahora solo muevo objetos. Gracias.

Hola. Te felicito por tu manual me ha servido mucho. Tengo una duda y quisiera saber si me puedes ayudar. Estoy creando un videojuego y necesito la animación del personajes corriendo.

Pero necesito que el personaje se quede en la misma posición, o sea que haga la animación de caminar, pero sin que se translade el personaje. Como puedo hacer esto en 3dsMax?
El formato que utilizo es el.x y estoy utilizando panda exporter para exportarlo a.x. Gracias.

Muy buen manual, gracias, lo practicare.

Mira es bueno que personas como tu piensen en las personas que como yo estamos empezando ahora está muy bien y gracias mi correo es yabia7@hotmail.com.

Muy buena aportación jeogeomar te felicito, hace tiempo buscaba algo así muchas gracias.

Díganme cual es el programa más fácil y mejor de diseño en 3d soy diseñador, pero en otros programas no de 3d y me quiero iniciar en este de 3d gracias.

El tutorial y los comentarios están muy buenos, los estos leyendo o más bien estudiando detenidamente, gracias por el esfuerzo de hacer el tutorial y sobre todo de compartirlo.

Excelente tutorial soy un diseñador principiante me profundizare en el tutorial y luego conversamos chao gracias.

Hola hace poco he iniciado con el 3d no voy a mentir me cuesta mucho sentarme en la máquina más que nada concentrarme, pero hago el esfuerzo para que las cosas como me salgan dignamente bien, espero con más sacrificio y con la ayuda que usted aporta al foro aprender más y con el tiempo colgar algunos trabajos. Eso pasa cuando uno viene del 2d, bueno mil gracias saludos.

Lok tis, gracias.

Hola Geogiomar. Veo que eres muy bueno con los huesos y esas cosas, te quería preguntar si tienes alguna idea de cómo puedo colocarle los huesos a una avestruz, ya tengo todo el diseño, pero no sé cómo ponerle los huesos para animarlo y que corra. Si sabes de algún tutorial que tenga que ver con eso te lo agradecería mucho. Saludos.

Muy interesante el tutorial, se agradecen consejos. En mi caso el problema no viene en la animac? N, trabajo con XSI, y mi problema es como colocar el esqueleto para que la Maya se deforme en condiciones. Por hola no tendrás uno de esos tutoriales tuyos por ahí guardados que hablen de eso ¿verdad?
No, en serio, si supieras de algún libro o algo que haga referencia a trucos para crear un esqueleto en condiciones te lo agradecería.

Un cordial saludo.

Bueno, hace día que no me asomo por el Softimage, pero para que no se deforme la malla tienes que pesar bien los sking y los envelopen o sus equivalentes en otros programas, a eso se le llama rigging, por aquí me encontré un tutorial que puede explicar algo https://www.sharemation.com/tetkaned. Max%206.p DF? .

Hola, soy nuevo por esta lado y me gustaría que si me podrían enseñar a animar en 3dsMax.

Muchas gracias Geogiomar por todo, es difícil encontrar personas como tú que les gusta compartir sus conocimientos con los demás, ya lo estoy descargando de seguro me será de gran utilidad.

Saludos, y gracias por el manual.

Gracias gracias, lo estaba buscando.

Geogiomar eres un campeón, muchas gracias.

Vale gracias por el aporte.

Hola. Soy nuevo en el foro y me parece muy bueno el tutorial. Gracias.

Muy bueno el manual, te agradezco que compartas tu sabiduría con principiantes.

Excelente para los novatos como yo, gracias.

Gracias Geogiomar, compartiendo conocimiento nos hacemos todos más grandes.

Muchas gracias, muy buen manual, ayudo mucho en lo que estba buscando. Se le agradece.

Sta genial esto del foro mis respetos a todos aquellos que lo forman.
