Como modelar estas curvas

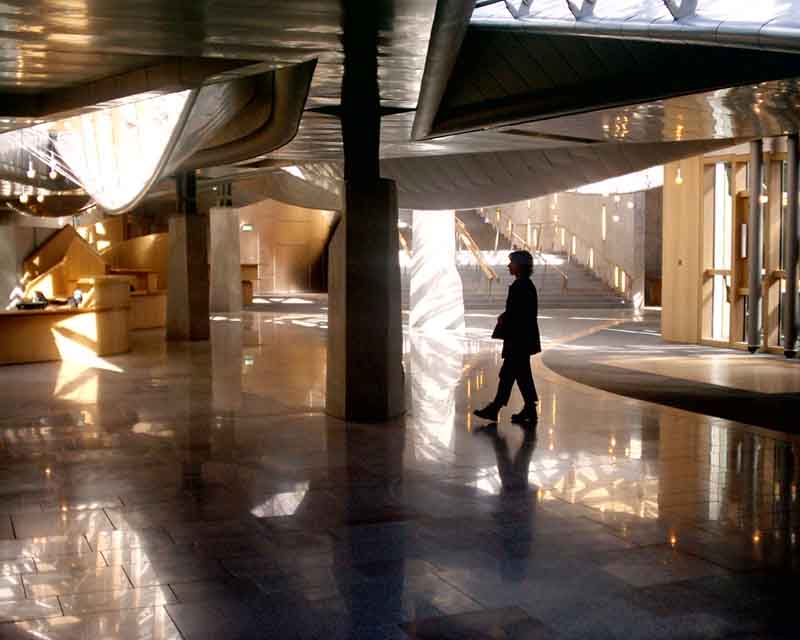

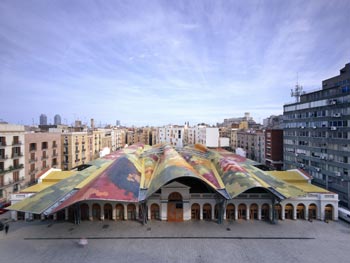

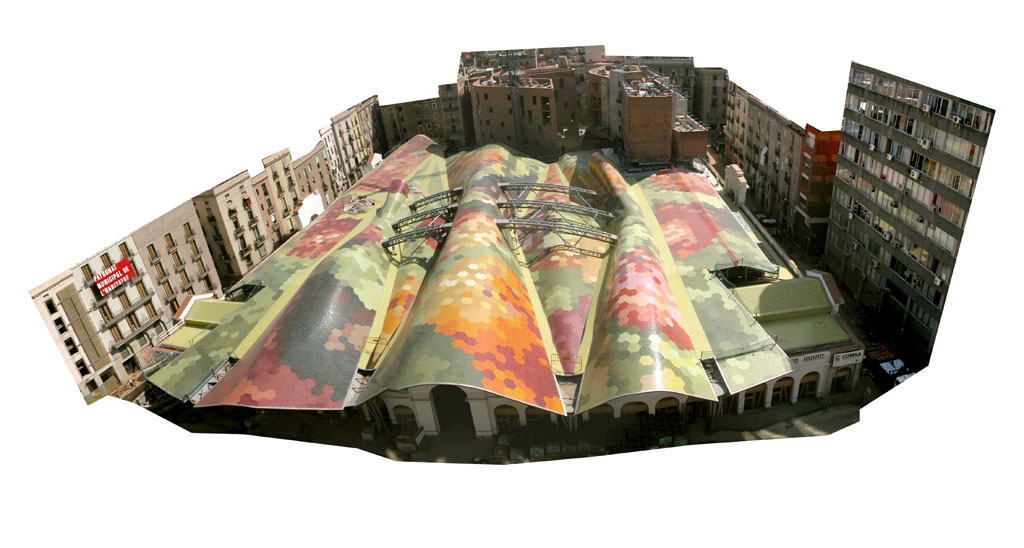

Hola como les va. Tengo que modelar un techo muy parecido a este y la verdad no sé cómo hacerlo, siempre modelo cosas rectas y no estoy acostumbrado a estas formas, utilizo el CAD y el 3ds Max por lo general modelo siempre en Cad, pero creo que esto no se puede, bueno espero alguno sepa cómo hacerlo, saludos y gracias.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=36995
https://foro3d.com/attachment.php?attachmentid=36996
https://foro3d.com/attachment.php?attachmentid=36997
https://foro3d.com/attachment.php?attachmentid=36998
Como modelar estas curvas
Hola con Loft puedes generar esas curvas fácilmente. Espero sea de ayuda y saludos.
Como modelar estas curvas
La verdad es que no sé cómo, porque el elemento se curva en dos direcciones el Loft te sigue toda l amisma rutina al menos como lo uso yo.
Bueno si alguien tiene otra punta un poco más clara.
Como modelar estas curvas
Hola, utiliza curvas Nurbs en 3dsmax. Mira este tutorial que te ayudará a usar le herramientas de curvas: http://g3d.8m.com/tuts/cellfone/celltut1.htm. Suerte.
Como modelar estas curvas
Si lo modelas en 3dsmax, optaría por patch modeling, sin dudarlo.
Como modelar estas curvas
Cita:
Si lo modelas en 3dsmax, optaría por patch modeling, sin dudarlo.
Sin duda alguna la mejor opción. Suerte.
Como modelar estas curvas
Cita:
Si lo modelas en 3dsmax, optaría por patch modeling, sin dudarlo.
Buena opción. Alguien conoce algún tutorial en el que usen patch? Si es en español pues mucho mejor. Saludos.
Como modelar estas curvas
Más fácil es partir con una línea e ir moviendo los vértices de la línea en subojeto.cambia los vértices a Bézier y manualmente dale la forma.luego extruyes y listo tienes esa cubierta, si quieres ver cómo se hace.simplemente baja los videos tutoriales de esta misma página y hay uno que muestra claramente de elo que estoy hablando.
Como modelar estas curvas
AutoCad tiene ordenes para crear ese tipo de curvas: superficie reglada, superficie tabulada y superficie definida por lados. Échale un vistazo a la ayuda para ver cómo funcionan.
Como modelar estas curvas
Sebas: una buena opción es que crees una cv surf, en Nurbs de max y lo empieces a editar desde ahí, además si le subís la cantidad de divisiones y sacas un wired en Vray tu render puede explotar.
O sino mejor te comes un chegusan y se lo das al tío que te lo modele.
Te re cambio.
Como modelar estas curvas
En este caso es casi lo mismo hacerlo en Nurbs que en patch, por lo tanto patches, son más controlables y más predecibles.
Como modelar estas curvas
Hola una opción es requerir un modificafor f3x3x3 o si necesitas más lo puedes dar más margen.
Como modelar estas curvas
Aún estamos con estas historias del tejado? Mira, has una Spline con la forma que quieras(visto el tejado de frente). Luego la duplicas y la pones en el otro extremo. Modificas la figura de lalinea para que tenga el efecto que va cambiando de forma, conforme va de un extremo a otro. No le agregues ni l quites nodos.
Bien ahora asocia (atach) una línea a otra. Ahora, con el Snap activado, pon crear linea y crea una línea por nodo, de Spline a Spline, en sentido perpendicular, hasta tejer un red.
Ahora vete a modificadores y coge el surface ya tienes tu tejado. Puedes darle mayor o menorcantidad de polígonos, convertirlo a malla editable, a Nurbs, etc.
Una cosa más: si al aplicar el surface no ves el tejado, invierte las normales.
Bueno, espero esto te ayude. Saludos.
Como modelar estas curvas
Si quieres algo preciso usa Nurbs, si no surface, para las dos necesitas secciones, si no tienes secciones, pues a huevo, pero ya se sabe, ni siquiera nosotros tenemos el uno igual que el otro.
Como modelar estas curvas
Vaya, pero para las Nurbs yo nunca usaría el 3ds Max.menuda Nurbs que tiene, usaría Rhino.
Como modelar estas curvas
Oñe Zuria, yo pensaba que eras una tía, lo siento.
Como modelar estas curvas
Sin duda es más fácil hacerlo desde max, por la facilidad y el control que se tiene, pero muchas veces es imperativo hacerlo en Cad, ya saben, porque las necesitamos para las elevaciones (alzados), los cortes o cualquier otro uso.
Si es tu caso, pues usa Edge surface del panel surface, dale una chequeada a comand references y verás que fácil.
Casi todo consiste en definir las Splines que generaran la forma final y lo demás lo hace este bendito comando.
Como modelar estas curvas
Cita:
Oñe Zuria, yo pensaba que eras una tía, lo siento.
Ba estoy acostumbrado, mi nombre es endika y las cartas siempre llegan a nombre de sra endika.
1 Archivos adjunto(s)
Como modelar estas curvas
Hola de nuevo. Si tienes que hacerlo de todas maneras en Cad, aquí va una malla dwg.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=38395
Como modelar estas curvas
O Unigraphics, Solid Edge, o solid workso. Es que aún no sé modelar con 3ds, y mira que ha pasado tiempo.
