Artillery X3 Plus, desplazamiento en eje Y
Buenos días,
Soy nuevo en el foro, así que aprovecho para explicar un poco:
Hace unas semanas llegó mi nueva Artillery X3 Plus, aunque anteriormente ya tenía otra impresora 3D, una Geeetech copia de la Prusa i3 que monté desde cero. Me pareció una buena manera de iniciarme en el mundo 3D y la verdad es que construir la impresora desde cero te enseña muchísimo y te ayuda a comprender y resolver cualquier problema que surja. Le hice algunas mejoras en los ejes y la cama, puse BLTouch, etc., y no tengo claro si venderla en Wallapop o instalarle Klipper y ver qué pasa, pero ese es un tema aparte.
La anterior impresora, pese a su modestia, no solía tener problemas y me hacía impresiones sólidas, aunque es una impresora que salió muy barata, la monté yo y tiene una superficie de impresión pequeña (de ahí que haya comprado la Plus).
De la Artillery X3 Plus todo bien. Es cierto que la cama trae 6 ruedas para sujetar el carro, 3 en cada lado y solo 3 con excéntricas. Pese a ajustarlas con mucha paciencia, una de ellas nunca queda bien pese a acercarla lo máximo al perfil sobre el que desliza, pero bueno, la cama está sólida y se desplaza perfectamente, sin bamboleos ni movimientos raros.
El problema es que cuando imprimo, en capas aleatorias, me desplaza una capa sobre el eje Y, apenas la desplaza un milímetro, y las siguientes capas vuelven a imprimirse bien. Esto me sucede en impresiones aunque no sean muy altas, y puede llegar a pasarme más de una vez en la misma impresión. Que suceda en una capa y la siguiente (alguna vez han sido 2 o 3 seguidas, pero normalmente es solo una) ya se imprima en su lugar y no haya desplazamiento en Z, me hace creer que no es un problema ni de pérdida de pasos, ni de estabilidad de la cama, ni de nivelado ni nada de eso. Parece más un problema de software, aunque he actualizado el firmware de la impresora a la última versión.

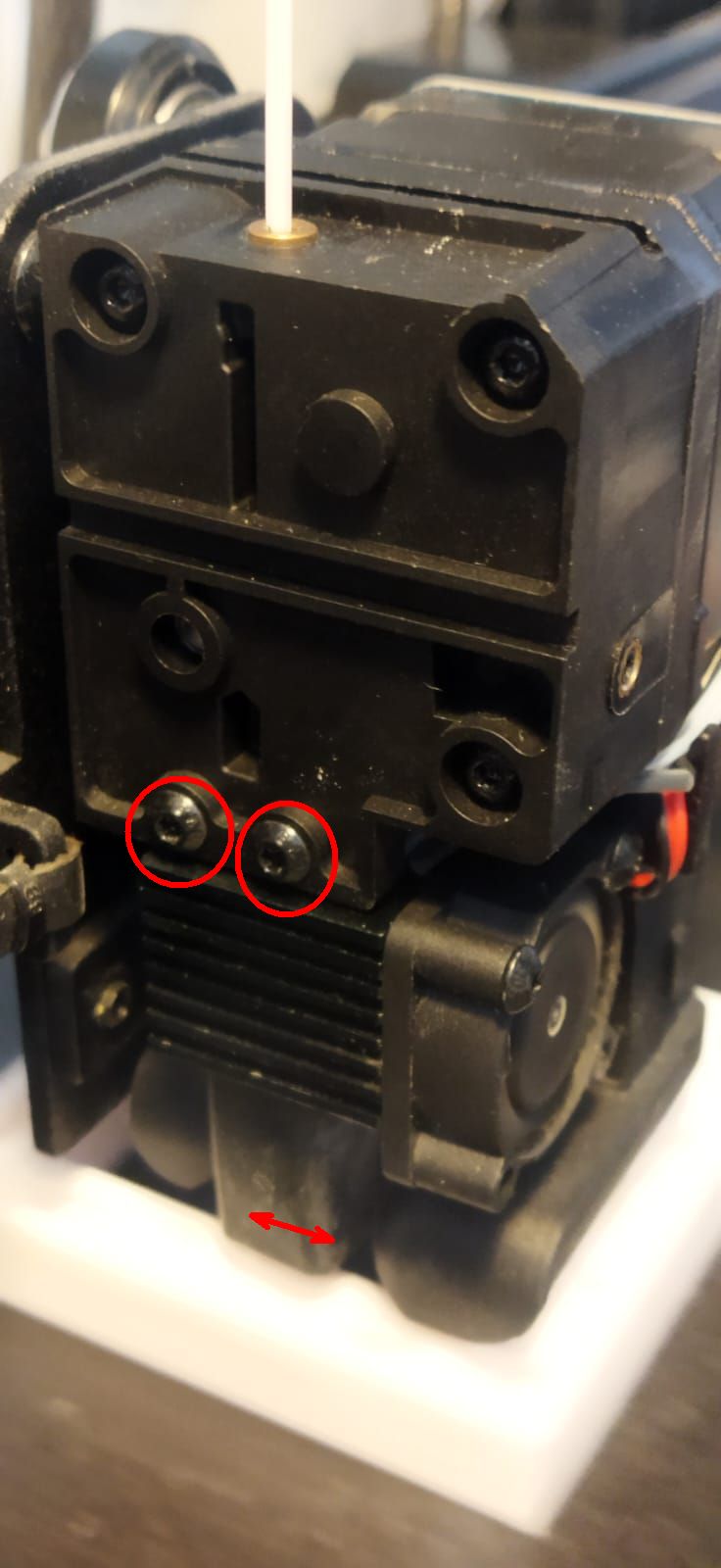

Adjunto fotos para que se entienda mejor, hay dos de una misma pieza para que se vea el desplazamiento de capa por delante (capa hacia adentro) y otro por detrás (capa hacia afuera). También adjunto foto de otra pieza donde se aprecia que el desplazamiento fue en capas muy inferiores (aproximadamente en la 4 o 5).
¿Alguna idea de pruebas o algo para resolver eso? Es bastante frustrante tener que hacer varias impresiones y tirarlas cuando ya lleva bastante trozo impreso.
¡Muchas gracias, saludos!
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=247628
https://foro3d.com/attachment.php?attachmentid=247629
https://foro3d.com/attachment.php?attachmentid=247630
Diagnóstico y resolución de problemas para el desplazamiento en eje Y de la Artillery
Hola JoanColomer, para acotar el problema que estás experimentando con tu impresora, te recomendaría realizar algunas comprobaciones básicas y en base a estas, considerar posibles soluciones.
En primer lugar, te sugiero revisar la tensión de la correa del eje Y. Asegúrate de que la correa esté correctamente tensada, ni demasiado floja ni demasiado apretada. Una tensión adecuada garantiza un movimiento suave del carro sin vibraciones excesivas.
Además, sería beneficioso aplicar lubricante adecuado en los rieles del eje Y y en los rodamientos del carro. Esto reducirá la fricción y mejorará la precisión del movimiento.
No podemos olvidar la importancia de la calibración del eje Y. Utiliza el menú de la impresora para realizar una calibración completa del eje Y. Esto asegurará que la impresora esté moviendo el carro correctamente a lo largo del eje.
Por último, te recomendaría descargar e imprimir un archivo G-Code diferente para descartar la posibilidad de que el problema esté en el archivo original.
Una vez que hayas realizado estas comprobaciones, es importante considerar posibles causas y soluciones adicionales, que pueden variar dependiendo de los resultados que hayas obtenido de las pruebas anteriores. :)
Posibles causas y soluciones para el desplazamiento en eje Y de la Artillery X3 Plus
Si continúas experimentando problemas, es posible que exista un problema con el motor del eje Y. Si el motor no funciona correctamente, puede causar saltos o desplazamientos en la impresión. Puedes intentar reemplazar el motor o verificar su conexión con la placa base.
Además, es importante tener en cuenta la posibilidad de interferencia eléctrica. Los ruidos eléctricos en el entorno pueden afectar el funcionamiento de la impresora. Asegúrate de que la impresora esté conectada a una toma de corriente con tierra y de que no haya cables u otros dispositivos que puedan generar interferencias cerca de ella.
A pesar de haber actualizado el firmware, es posible que la versión actual tenga algún error. Puedes probar con una versión anterior del firmware o buscar versiones alternativas.
Finalmente, revisa detenidamente la configuración del software de impresión. Algunos parámetros en el software pueden afectar el movimiento del eje Y. Revisa la configuración de Cura o Simplify3D (o el software que uses) y asegúrate de que los valores sean correctos para tu impresora.
Un saludo Joan. :ok:
No descarto un problema de firmware
Según comentas lubricación es la adecuada. Esto descarta la fricción como causa del problema.
El hecho de que el problema ocurra con diferentes archivos STL y G-Code descarta la posibilidad de un archivo corrupto.
El desplazamiento aleatorio en capas no se limita a un archivo específico, lo que indica un problema con la impresora o el software.
El desplazamiento afecta a toda la capa de manera uniforme, descartando un problema mecánico como la pérdida de pasos.
Sabiendo lo anterior, no descarto un problema de firmware, y puede, aunque más remotamente, un problema de la placa base, como un fallo en el driver del motor Y.
Un saludo. :ok:
