Cómo ver estadísticas extra de la malla en Blender

Samuel Sullins ha publicado un curioso tema donde explica cómo poder ver estadísticas extra de la malla en Blender, puede que no parezca algo de utilidad en principio, pero la verdad es que puede ayudarnos en más de una ocasión.

Por ejemplo a la hora de saber la respuesta a ciertas preguntas:

• ¿Hacia dónde apuntan las normales?
• ¿Está esa cara al revés?
• ¿Cuál es la medida exacta de ese borde?

Resulta que Blender es un programa de ordenador que registra todos esos detalles esenciales todo el tiempo. Solo hay que saber dónde encontrarlos.

Y cuando se encuentran, es sorprendente ver todas las estadísticas interesantes que Blender puede mostrar. Cosas que nunca se pensaste que pudieran ser necesarias, pero que hacen la vida mucho más fácil.

En primer lugar, se debe abrir algo, cualquier cosa, en Blender. Luego, acceder al modo de edición presionando TAB en algún objeto.

Ahora, para acceder a la información de la malla oculta.

Está oculta en un menú llamado "Superposiciones de ventana gráfica". Es un pequeño ícono de dos círculos apilados.

Se puede hacer clic en la parte azul para activar y desactivar las superposiciones, o hacer clic en la flecha para ver todas las opciones de superposición disponibles. Hay muchas:

Hay muchas opciones aquí. Muchas de ellas siguen siendo un misterio, pero se ha encontrado que algunas son increíblemente útiles.

Archivo adjunto 245599

Estas son las que realmente se necesitan saber:

Estadísticas: Muestra una gran cantidad de información adicional en la esquina superior izquierda de la ventana gráfica, como la cantidad de vértices, bordes y caras seleccionadas, así como el número de triángulos en la malla.

Orientación de la cara: Pinta las caras de azul en la parte superior y de rojo en la inferior; si se ve una cara roja, se está viendo su lado interior. Muy útil en situaciones de modelado difíciles.

Análisis de malla: Codifica con colores la malla para mostrar diferentes estadísticas. En el modo "Proyección", muestra las partes de la malla que "no son compatibles" a lo largo de un eje específico. Diseñado para ayudar en la preparación de modelos para impresión 3D.

Medición: Marcar todas estas casillas proporciona detalles sorprendentes sobre la malla. Útil cuando se necesita trabajar con medidas exactas.

Normales: Visualiza las normales de los vértices, bordes o caras. Incluso se puede ajustar el tamaño de la visualización.

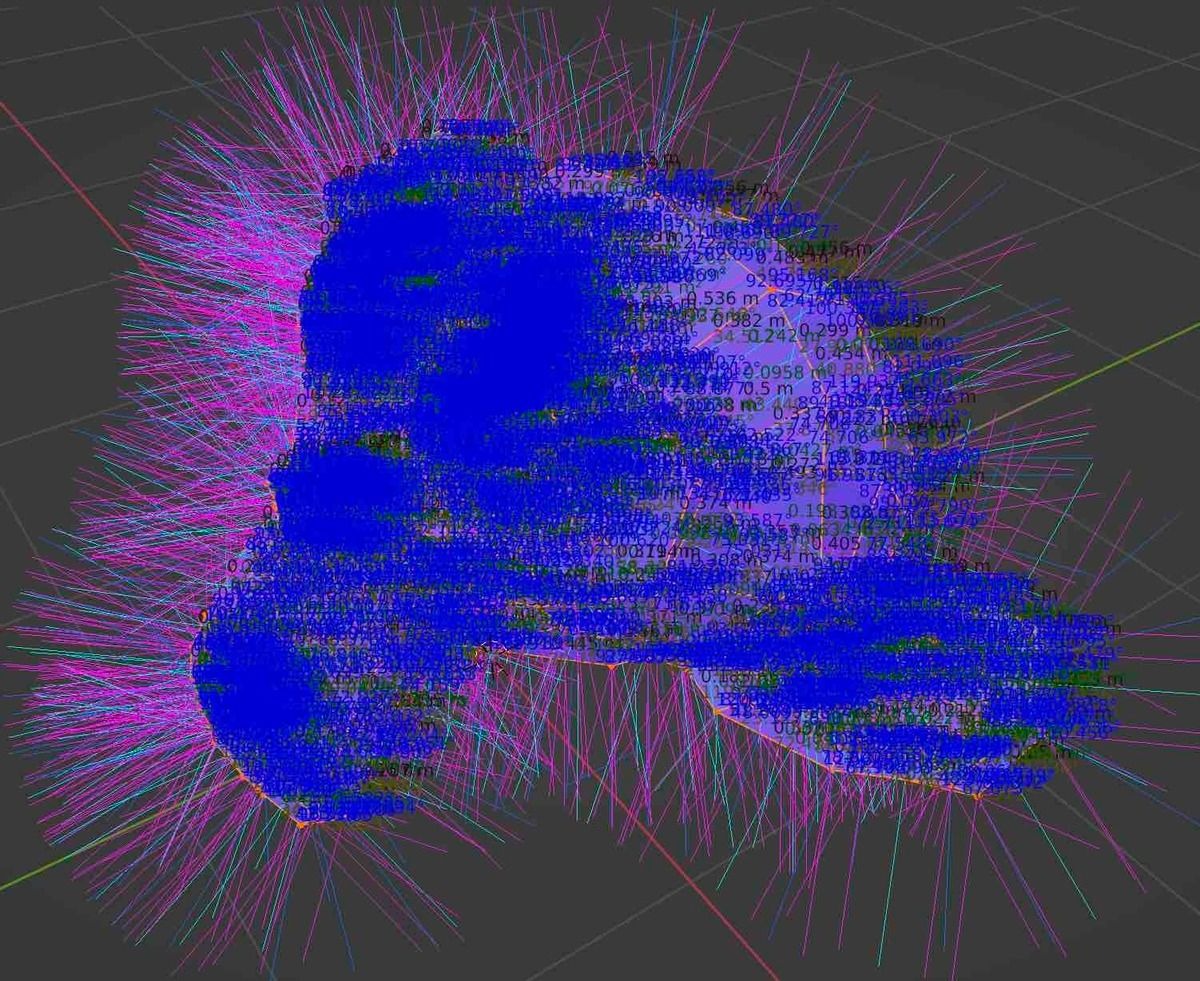

Consejo del artista Samuel Sullins: No actives todas las estadísticas a la vez o te explota la cabeza.

Archivo adjunto 245600

Puedes ver el artículo aquí.
