El motor del eje z se mueve en la misma capa

Tengo una Ender 3 pro hace ya unos 2 años y me ha surgido un problema que me lleva loco, puse una impresión la cual salió bien, pero al poner otra el eje Z se movía hacia arriba y hacia abajo al hacer la falda, antes de empezar la pieza, es decir, si la pieza es un circulo, por un lado lo hacia bien, pero a medida que se movía a hacer el otro lado subía, y estoy completamente perdido, por favor ayudadme.

He adjuntado un video para que sea más visual, hay un momento en el que se mueve el eje Z y está haciendo la misma capa, he probado a cambiar el motor y no es el motor. (también se ve un salto en Z).

No se ve el vídeo....
De todas formas.. ¿ya has probado ha hacer un test de nivel? ¿o un cubo de calibración?

Ender 3 Level Test by elmerohueso - Thingiverse

He probado a hacer cubos de calibración, pero me lo sigue haciendo, es como si al hacer una capa saltara pasos, subiendo y bajando unos pasos del motor en la misma capa, lo que no debería.

Cita:

---

Iniciado por Liking

He probado a hacer cubos de calibración, pero me lo sigue haciendo, es como si al hacer una capa saltara pasos, subiendo y bajando unos pasos del motor en la misma capa, lo que no debería.

---

Pues eso será un fallo de la electrónica.. mira los cables a ver si tienes alguno medio suelto. O saca y vuelve a meter todo lo que sean cables de los motores.

He probado los cables y nada, estoy empezando a pensar que es algo de la impresora.
Podría ser algo relacionado con la electricidad, es decir, el ventilador del hotend lo he cambiado y por error lo compre de 0,4A cuando el original es de 1A y por eso le llegue más electricidad?

¿Qué laminador utilizas?
Igual has cambiado algún valor que no debes...

Si estas con CURA prueba el PrusaSlicer u otro.
https://www.prusa3d.com/es/pagina/prusaslicer_424/

https://filament2print.com/es/blog/1...gratuitos.html

Lo del ventilador no se si influirá pero si has estado tocando cables, puede ser que tengas alguna mala conexión, pero como digo no se si puede ser por eso o no. :(

Utilizo cura pero es que me resulta muy raro porque esto me paso de la noche a la mañana y cuando mueve el eje Z todo va bien, solo me pasa cuando esta imprimiendo pero probaré lo del slicer y lo de los cables.

Hola, sigo haciendo pruebas y sigo mas o menos igual, he abierto la caja de la electrónica y el cable del eje z estaba un poco enredado, he probado a hacer algo y sigue igual, he comprobado la fuente de alimentación y todo bien, me sigue resultando raro que el fallo me lo haya echo de la noche a la mañana.

En caso de ser algo de electrónica estoy un poco perdido ya que cambie los motores, y están bien así que es algo del firmware, ya que tiene un Bltouch, solo lo he actualizado, no sé cómo seguir así que voy a probar con lo primero que se me ocurra.

Si se os ocurre algo, estoy abierto a sugerencias.

Cita:

---

Iniciado por Liking

Hola, sigo haciendo pruebas y sigo mas o menos igual, he abierto la caja de la electrónica y el cable del eje z estaba un poco enredado, he probado a hacer algo y sigue igual, he comprobado la fuente de alimentación y todo bien, me sigue resultando raro que el fallo me lo haya echo de la noche a la mañana.

En caso de ser algo de electrónica estoy un poco perdido ya que cambie los motores, y están bien así que es algo del firmware, ya que tiene un Bltouch, solo lo he actualizado, no sé cómo seguir así que voy a probar con lo primero que se me ocurra.

Si se os ocurre algo, estoy abierto a sugerencias.

---

¿Y no será el BLTouch el que te este dando las complicaciones?
¿Se puede desconectar sin cambiar el Firmware?

Puede ser, voy a pedir el original de Creality ya que me ha dado algún problema que otro, pero una vez solucionado iba todo bien.

He estado haciendo pruebas incluso con modelos que ya tenía por si era algo de Cura y me lo sigue haciendo, creo que es la placa base en sí.

¿Algún componente roto o algo, que opinais?

Cita:

---

Iniciado por Liking

He estado haciendo pruebas incluso con modelos que ya tenía por si era algo de Cura y me lo sigue haciendo, creo que es la placa base en sí.

¿Algún componente roto o algo, que opinais?

---

La placa no creo que sea, a no ser que tenga algún contacto o zona fundida, en todo caso serían los DRIVERS....
https://themachinebros.com/es/guia-b...impresoras-3d/

Si puedes, yo cambiaría algún driver de sitio, por que si te toca cambiarlos todos por unos nuevos, a no ser que sean del mismo modelo, tendrías que cambiar también el firmware.

Gracias Soliman, veré como se hace lo de los drivers, que no tengo ni idea y a las malas, cambio la placa original por la silenciosa.

Cita:

---

Iniciado por Liking

Gracias Soliman, veré como se hace lo de los drivers, que no tengo ni idea y a las malas, cambio la placa original por la silenciosa.

---

Si cambias la placa tendrás que ponerle el firmware para el modelo que sea.
La cosa se complica por momentos. :)

Por cierto, algun consejo o video para los drivers??

¿Para testearlos?

https://youtu.be/x5MLzxd_IAI

https://youtu.be/_4t0A30vAk8

Hay que tener cuidado, pues cuando se usan las púas metálicas para medir, pues si hace conexión con una parte que no sea un negativo, te puede estropear (o fundir) el driver.
Sería cuestión de mirar varios vídeos de como lo hacen para estar seguro.

Y como ya dije todo depende de varias cosas... modelo de placa, modelo de Driver, etc, pues cada uno puede tener una intensidad diferente.

Hola de nuevo, me ha llegado hoy la placa base y la he instalado, de momento todo bien, hasta que la impresora se calienta y el porcentaje de cuanto lleva echo avanza muy rápido pero la impresora no se mueve entonces tarda unos 5 segundos y se para como si ya hubiese terminado de imprimir.

Cita:

---

Iniciado por Liking

Hola de nuevo, me ha llegado hoy la placa base y la he instalado, de momento todo bien, hasta que la impresora se calienta y el porcentaje de cuanto lleva echo avanza muy rápido pero la impresora no se mueve entonces tarda unos 5 segundos y se para como si ya hubiese terminado de imprimir.

---

¿La impresora se calienta?
¿A que parte te refieres, a los motores o la caja de electrónica o al cabezal?

La caja de electrónica debe de llevar un ventilador que enfría esa parte por lo que tienes que mirar si funciona o no.
Si son los motores, no se si tendrá que ver con un simple error del motor o por que los drivers no estén bien regulados.
De la parte del cabezal no creo que sea, en esa zona tendrían que haber dos ventiladores, uno que enfría la parte baja del Hotend y otra que es la que enfría el filamento cuando sale para que quede duro al momento (ventilador de capa) pero ese se utiliza en materiales como PLA pero no hace falta en por ejemplo PETG.

¿Y sale algún error en pantalla de sobrecalentamiernto o fallo de temperatura (TEMP)?

Me refería al cabezal, que se calienta y en la barra del porcentaje avanza muy rápido, ahora que ya está resuelto este problema, sigo con el mismo del eje Z.

El problema lo sigo teniendo en que el eje Z se mueve hacia arriba y hacia abajo estando en la misma capa, es decir, si está haciendo un perímetro hay parte en las que las hace bien pero en otras se eleva y no se por que lo hace, ahora imagino, que después de tantas pruebas, es el laminador que hay alguna opción que no está bien, si hay alguna que vosotros conozcáis hacérmelo saber por favor, por probar no pierdo nada.

Gracias por el tiempo que me dedicáis.

Cita:

---

El problema lo sigo teniendo en que el eje Z se mueve hacia arriba y hacia abajo estando en la misma capa, es decir, si está haciendo un perímetro hay parte en las que las hace bien pero en otras se eleva y no se por que lo hace, ahora imagino, que después de tantas pruebas, es el laminador que hay alguna opción que no está bien, si hay alguna que vosotros conozcáis hacérmelo saber por favor, por probar no pierdo nada.

Gracias por el tiempo que me dedicáis.

---

Eso es un salto en Z y se programa en el laminador, si no me equivoco... :)
Lo tendrás puesto sin haberte dado cuenta de que era.

Yo lo que haría en CURA, sería crear un perfil nuevo y poner solo el cambio de temperatura y el tamaño de la boquilla... y lo demás lo dejaría como está por defecto.

Archivo adjunto 244852 Archivo adjunto 244853

https://support.bcn3d.com/es/knowledge/travel#evitar

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244852
https://foro3d.com/attachment.php?attachmentid=244853

El salto en Z está puesto y soy consciente de ello pero el problema reside en que supongamos que la impresora tiene que hacer una línea de unos 15 centímetros, pues la impresora al inicio va bien pero cuanto más imprime sigue subiendo el eje Z y después de otro rato vuelve a baja, como si estuviera haciendo olas aunque me marca que sigue en capa 0.2.

Cita:

---

Iniciado por Liking

El salto en Z está puesto y soy consciente de ello pero el problema reside en que supongamos que la impresora tiene que hacer una línea de unos 15 centímetros, pues la impresora al inicio va bien pero cuanto más imprime sigue subiendo el eje Z y después de otro rato vuelve a baja, como si estuviera haciendo olas aunque me marca que sigue en capa 0.2.

---

Pues eso ya es un defecto de la impresora, si es nueva devuélvela, si ya tiene tiempo y antes no lo hacía tal vez sea un fallo de los drivers de la placa.
Pero habría que mirarlo todo bien para estar seguro.

¿Has revisado la tensión de las correas?

¿Has medido que la distancia de los dos ejes están a la misma altura?

Me refiero a mirar si está la barra del eje X perfectamente horizontal... algo como esto.

https://youtu.be/A9Jzd_zO8lg

He comprobado todo, placa nueva, drivers, motor y cables, ajustes de cura, y sigo sin dar con el problema, aunque lo he mitigado.
Creo que no me entiendes, no es algo torcido, si no que el modelo supongamos que es un cuadrado pues, la impresora empieza por la izquierda y cuando se acerca a la mitad va subiendo y después vuelve a baja aunque no debería de hacer eso, es como si compensara la desnivelación de la cama o algo así.

Cita:

---

Iniciado por Liking

Creo que no me entiendes, no es algo torcido, si no que el modelo supongamos que es un cuadrado pues, la impresora empieza por la izquierda y cuando se acerca a la mitad va subiendo y después vuelve a baja aunque no debería de hacer eso, es como si compensara la desnivelación de la cama o algo así.

---

Te lo hace en alguna dirección en concreto? O es en todas? Porque si siempre es en la misma dirección podría ser un problema en un eje concreto, a mi me pasó hace tiempo algo similar que producía que me aparecieran como ampollas en las piezas, y se debía a que estaba deformado el carro x donde enrosca la excéntrica y esto hacía que estuviera torcida, lo que a su vez provocaba que el extrusor fuera subiendo y bajando, provocando esa acumulacion de filamento en algunas zonas en forma de ampollas.

Gracias a todos por la ayuda, ya he descubierto que es algún parámetro de cura que se ve que he tocado sin darme cuenta y no sé cual es, voy a rehacer el perfil y listo. :D

Cita:

---

Iniciado por Liking

Gracias a todos por la ayuda, ya he descubierto que es algún parámetro de cura que se ve que he tocado sin darme cuenta y no sé cual es, voy a rehacer el perfil y listo. :D

---

¿Qué era al final? Me pasa lo mismo, como que hace una ola al imprimir. Tengo un Ender 3 V2 Neo.

Cita:

---

Iniciado por Nimai

¿Qué era al final? Me pasa lo mismo, como que hace una ola al imprimir. Tengo un Ender 3 V2 Neo.

---

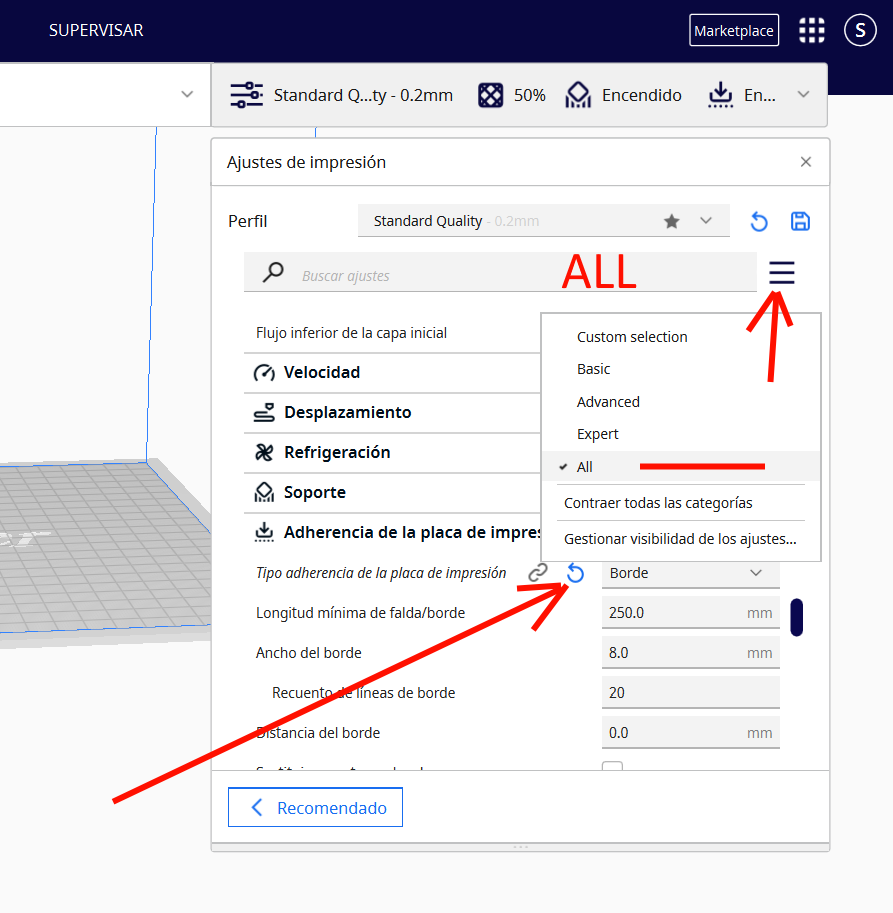

Pues si te pasa lo mismo, haz lo mismo; es decir, borra el perfil y crea uno nuevo. También puedes ir mirando los cambios que tienes puestos en tu perfil. Quita la temperatura y verifica si tiene soportes. Luego, revisa todos los valores que tengan una especie de círculo con flecha, indicando que le has cambiado el valor.

Al pinchar sobre esa flecha circular, el valor volverá al original.

Para que salgan todos los valores, selecciona ALLL desde las tres rayas que hay en la derecha cuando estás en 'Mostrar personalización'.

Archivo adjunto 246622

Si no fuera eso, empieza por revisar todas las conexiones de los cables, la tensión de las correas y verifica si la rosca que hace subir el eje está bien apretada, excéntricas, etc

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=246622

Cita:

---

Iniciado por Nimai

¿Qué era al final? Me pasa lo mismo, como que hace una ola al imprimir. Tengo un Ender 3 V2 Neo.

---

Puede que el problema se debe a un fallo en el sensor de nivelación de la cama. El sensor de nivelación de la cama es un sensor que detecta la distancia entre la boquilla y la cama caliente. Si el sensor está defectuoso, puede enviar información incorrecta a la placa base, lo que puede provocar que el eje Z se mueva de forma incorrecta.

Comprueba el sensor de nivelación de la cama. Puedes comprobar el sensor de nivelación de la cama utilizando un multímetro para medir la resistencia entre los pines del sensor. Si la resistencia está fuera de los valores especificados, el sensor está defectuoso y debe ser sustituido.

Calibra la impresora. Incluso si el sensor de nivelación de la cama está bien, es posible que la impresora no esté correctamente calibrada. Puedes calibrar la impresora utilizando el procedimiento de nivelación de la cama que viene incluido en el manual de instrucciones de la impresora.

Si has probado estos pasos y sigues teniendo problemas, es posible que haya un problema con la placa base. En este caso, es recomendable ponerse en contacto con el soporte técnico de Creality.

Consejos específicos para comprobar el sensor de nivelación de la cama

• Desenchufa la impresora.
• Localiza el sensor de nivelación de la cama. El sensor de nivelación de la cama suele estar situado en la parte inferior de la impresora, cerca de la cama caliente.
• Conecta el multímetro a los pines del sensor. Los pines del sensor suelen estar marcados con los símbolos de "+" y "-".
• Mide la resistencia entre los pines del sensor. La resistencia debe ser de 100-200 ohmios.

Si la resistencia está fuera de los valores especificados, el sensor está defectuoso y debe ser sustituido.

Para calibrar la impresora:

Calienta la cama caliente a la temperatura de impresión deseada.
Calienta el hotend a la temperatura de impresión deseada.
Coloca un trozo de papel de 0,1 mm de grosor debajo de la boquilla.
Utiliza los tornillos de nivelación de la cama para ajustar la altura de la boquilla hasta que el papel se pueda deslizar con dificultad debajo de la boquilla.
Repite los pasos 3 y 4 en los cuatro puntos de nivelación de la cama.

Un saludo.
