Hacer esto

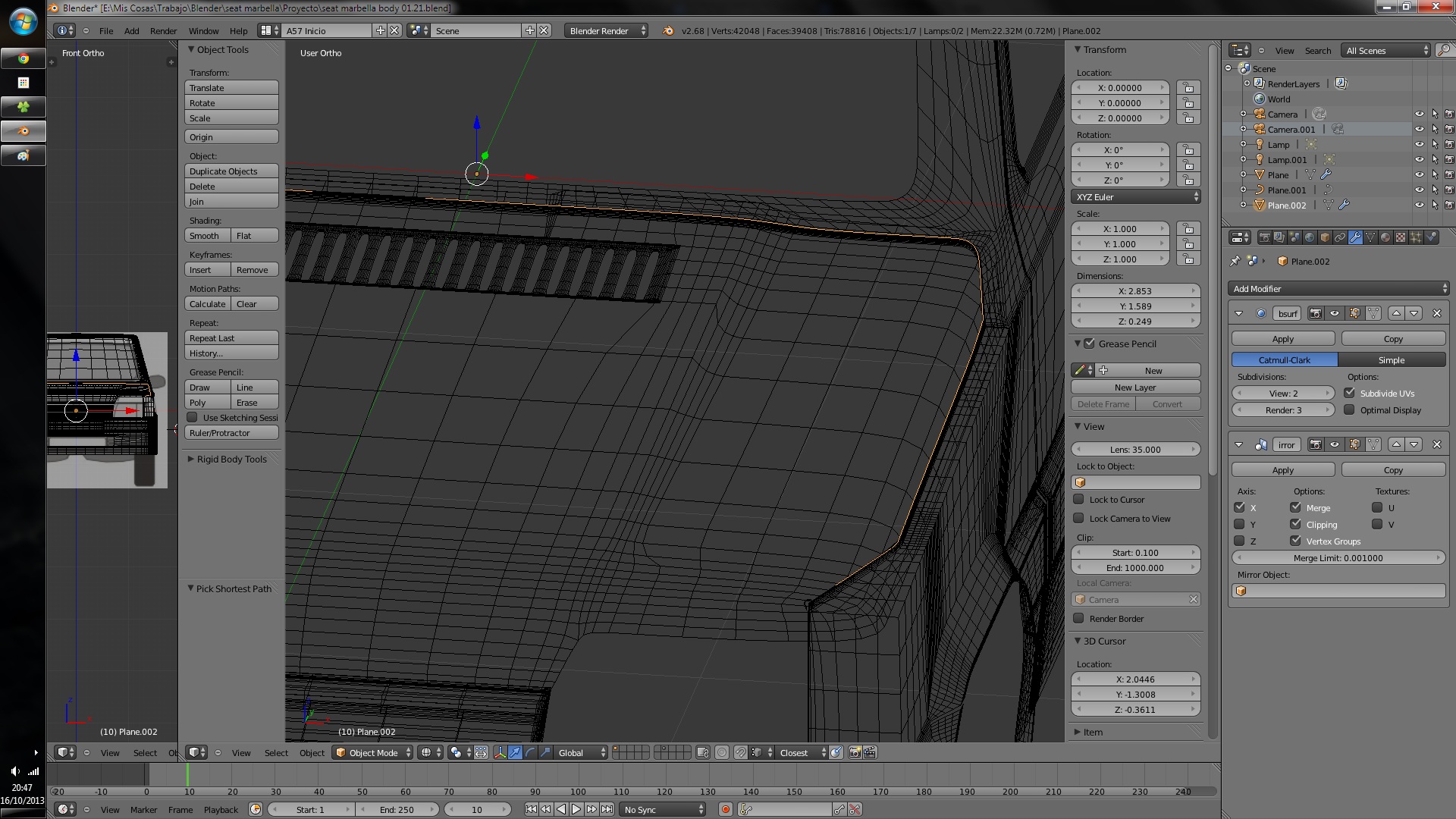

Buenas. Estoy modelando un coche y en una parte la carrocería he creado una rebaba. Bien, pues quiero crear una estructura parecida a un tubo que se prolongue a lo largo de esta rebaba (me vais a entender mejor con las imágenes).

Archivo adjunto 187163Archivo adjunto 187164

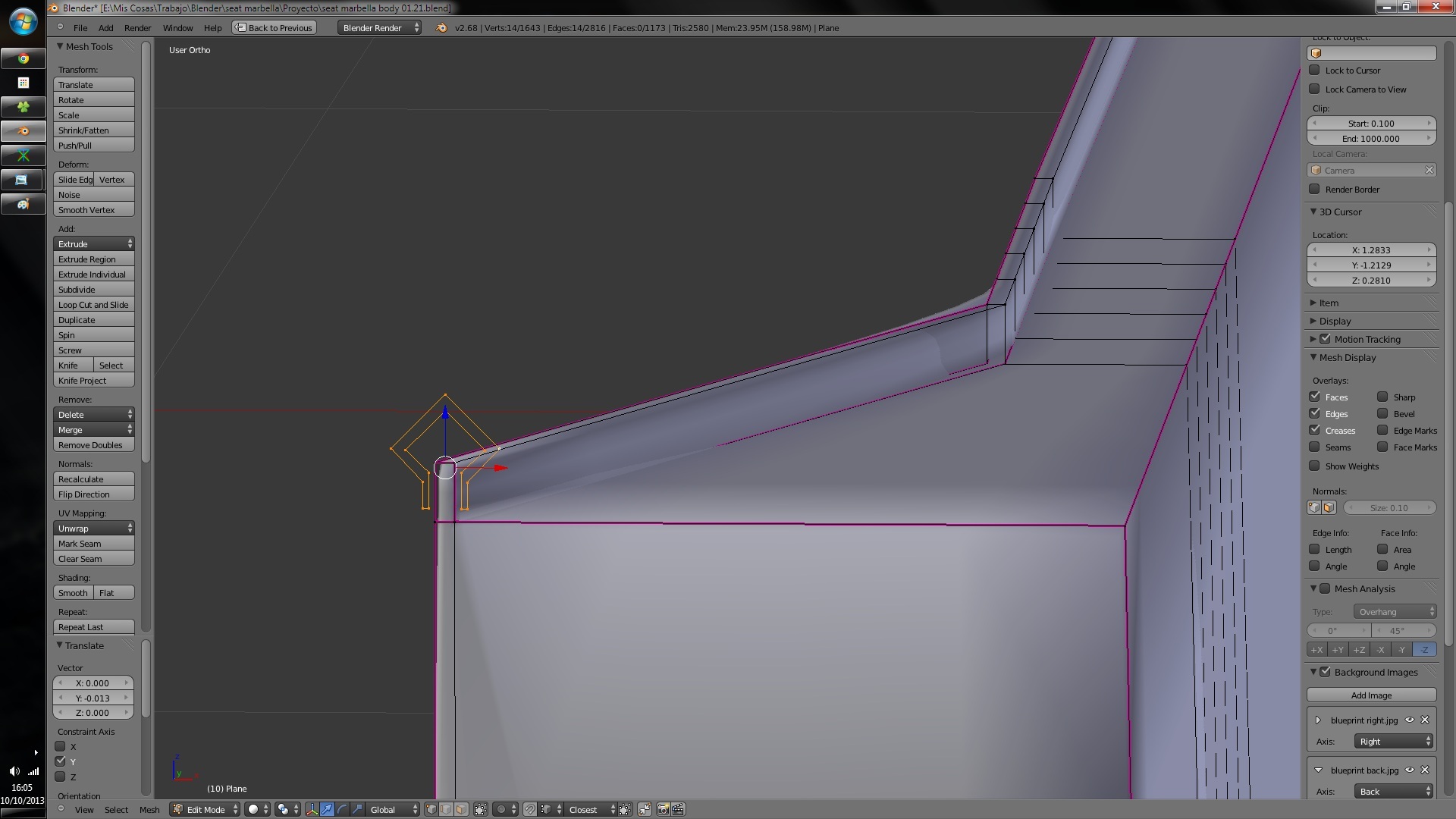

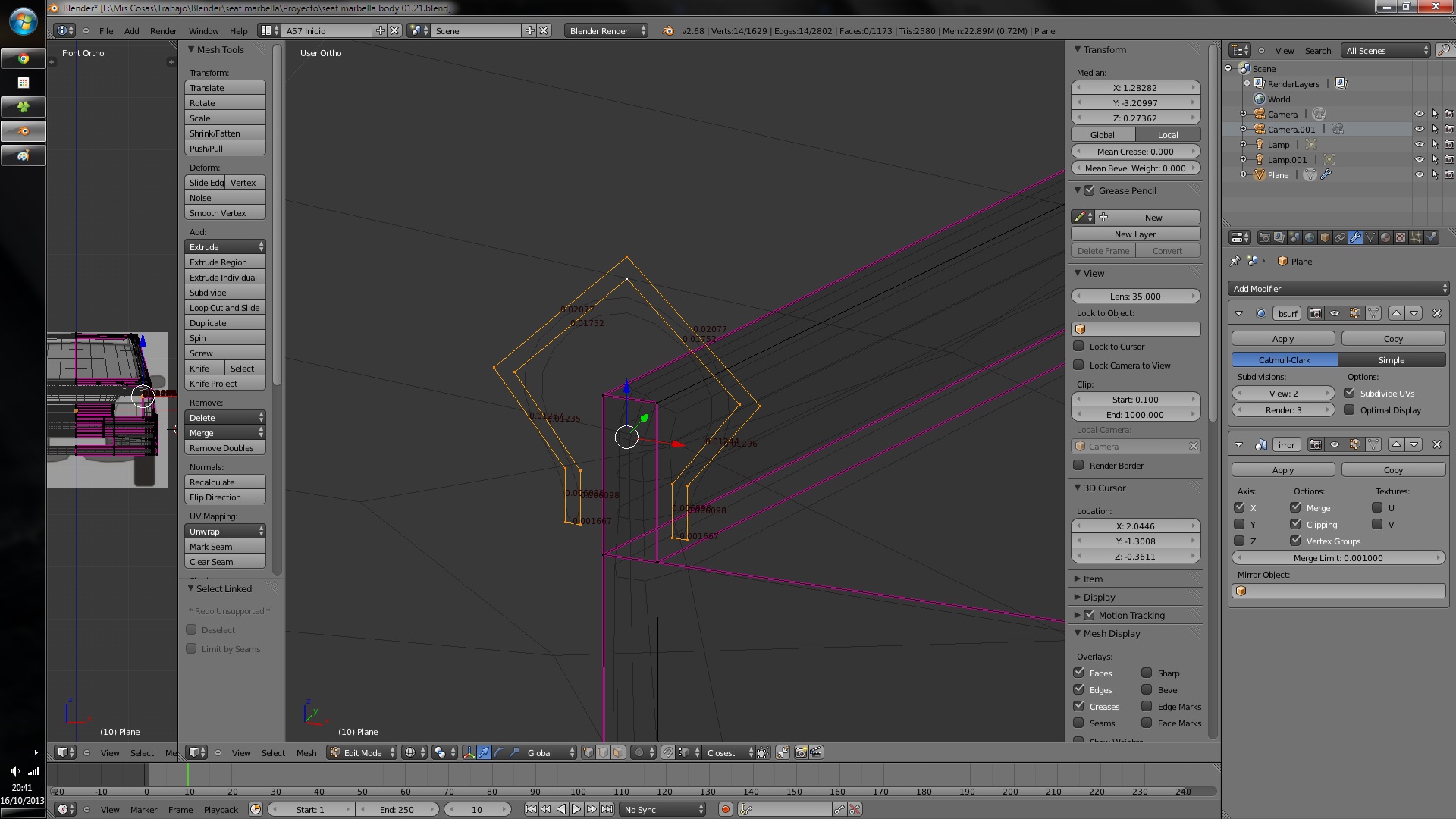

Lo que quiero hacer viene siendo la goma sobre la qué reposa el capot, he pensado en modelar su sección (2ª imagen) y extruir la misma lo largo de la rebaba de la carrocería, pero me gustaría saber si se puede hacer de forma automática, por ejemplo, al estilo de la forma en que se pueden crear tubos usando curvas Bézier.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=187163
https://foro3d.com/attachment.php?attachmentid=187164

Cita:

---

Iniciado por Andrés57sc

por ejemplo, al estilo de la forma en que se pueden crear tubos usando curvas Bézier.

---

Claro que sí, dale.

Protección Goma en Blender.

Gracias chicos, cómo te lo curras Solimán.

Pero ¿Se puede hacer que siga a uno de los Edge loop de la rebaba directamente? Para no tener que trazar el recorrido con curvas Bézier.

Siempre puedes duplicar el Edge Loop (Shift+D), separarlo (P) y en Object Mode convertir los ejes a curvas (Alt+C).

Creo que te refieres a aprovechar los vértices del modelo para no tener que hacer el modelado de la curva.

La malla y el curve son cosa independientes, pero cabe la posibilidad de ponerle a la curva Bézier una modificador Shrinkwrap para ajustarlo al modelo del coche, pero si tiene muchas curvas va a ser difícil.

Editado :
O como dice Tonilluch que no me había dado cuenta. :078:.

Gracias a los dos, lo estoy haciendo de la forma en que me dices Tonilluch y es bastante fácil, es justo lo que buscaba. Pero estoy teniendo un problema y no he podido dar por ahora con la forma de solucionarlo, os muestro con detalle:

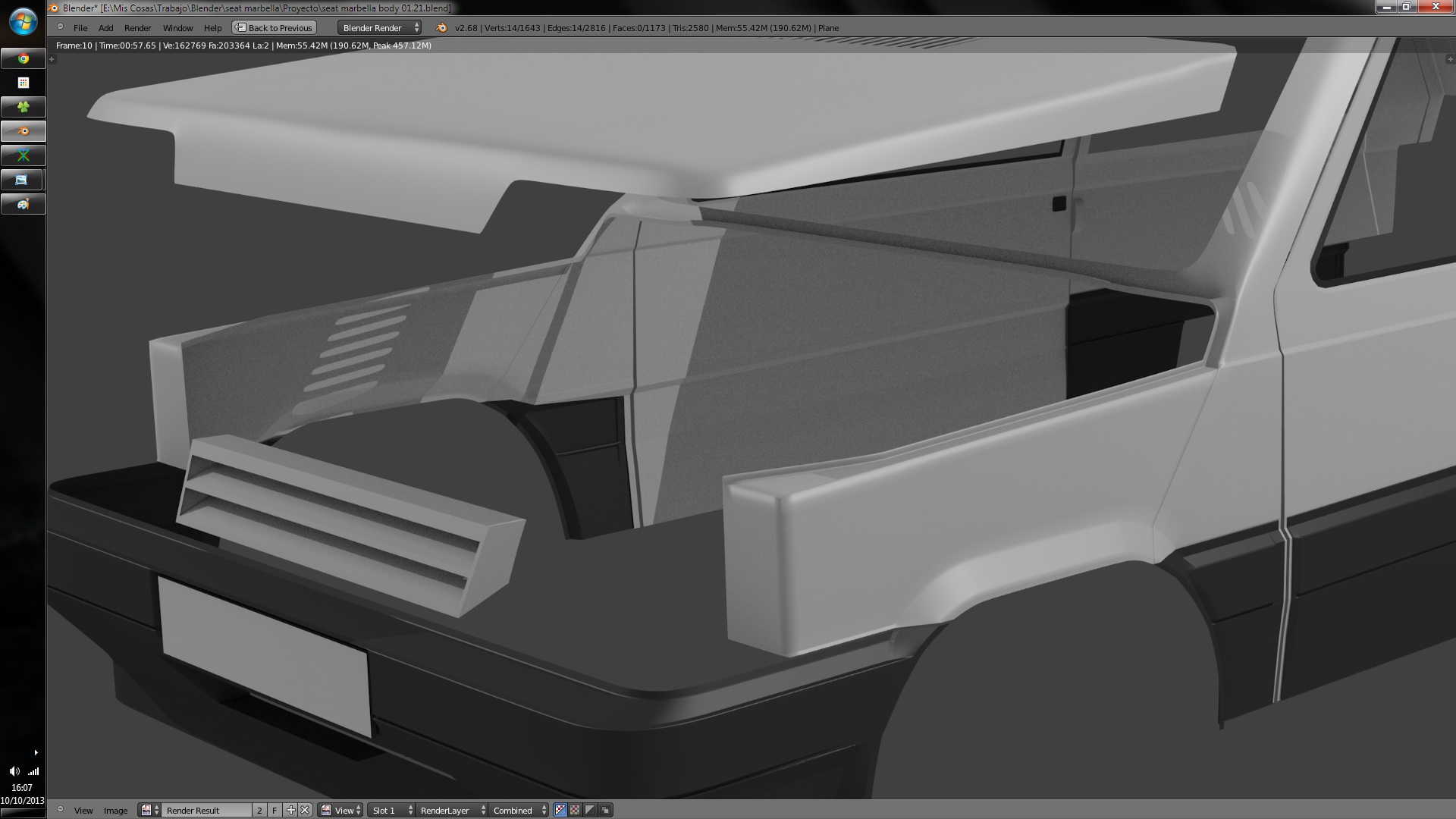

Éste es el modelo, no hay muchas variables en la escena, es relativamente sencilla, un par de luces, cámaras y el coche por ahora es una sola Maya u objeto (si la lío con algún tecnicismo no os sorprendais que soy muy novato aún). Está hecho a base de planos y los únicos modificadores que he aplicado a el objeto son el espejo y la subdivisión:

Archivo adjunto 187352

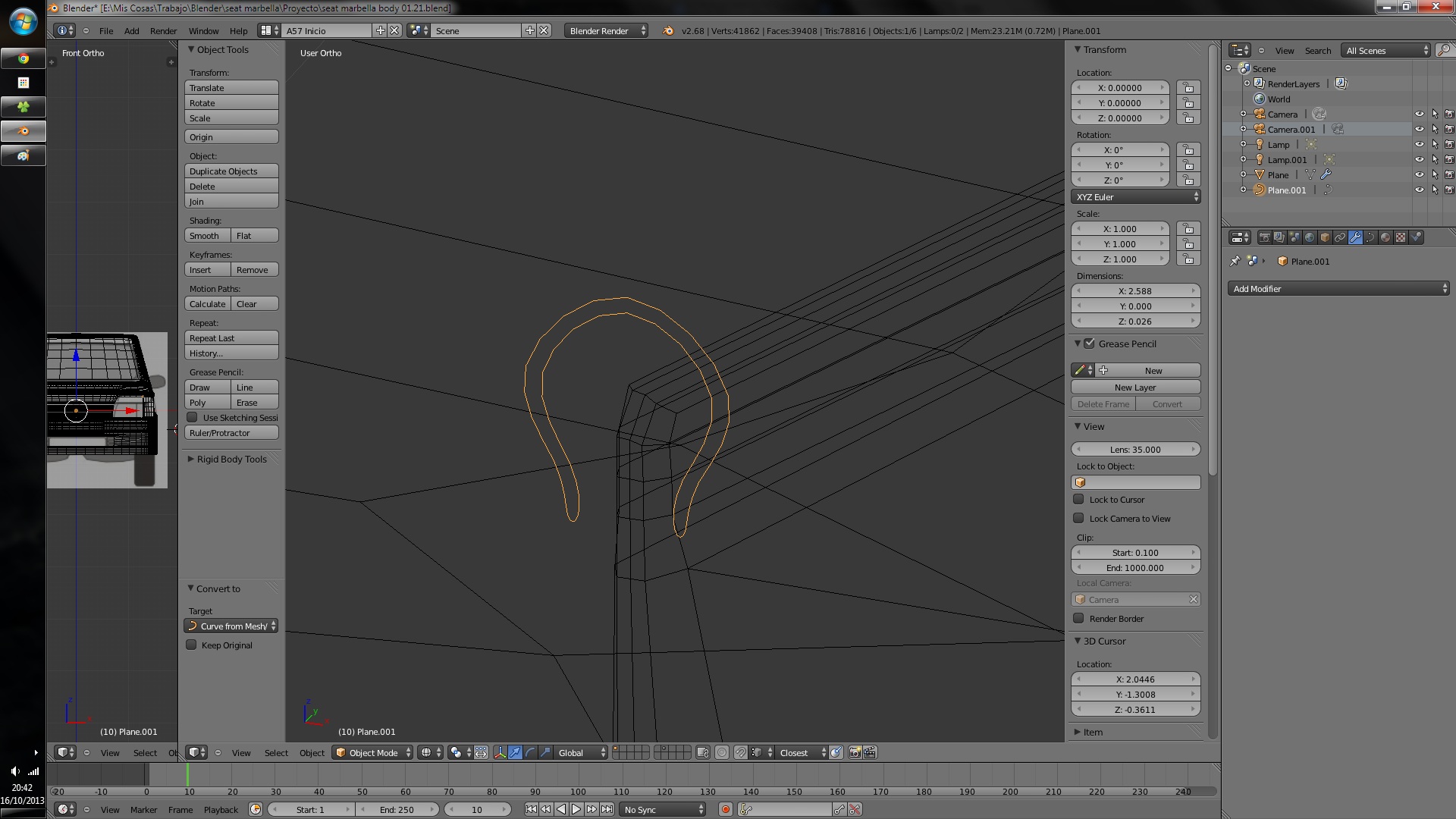

A continuación me dispongo a separar de la Maya (P), convertir a curva (Alt C) la sección de la goma protectora;.

Archivo adjunto 187353Archivo adjunto 187354

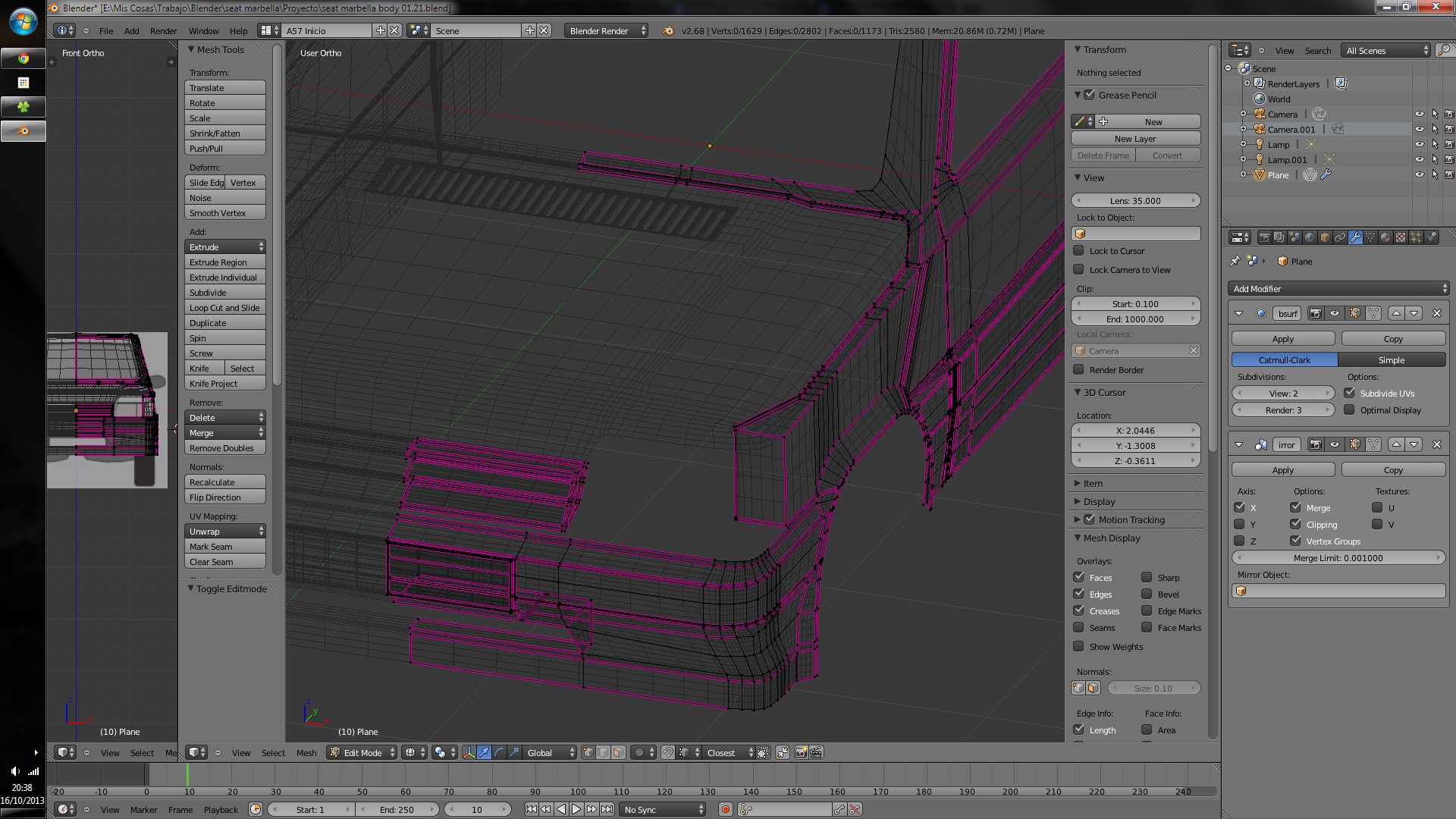

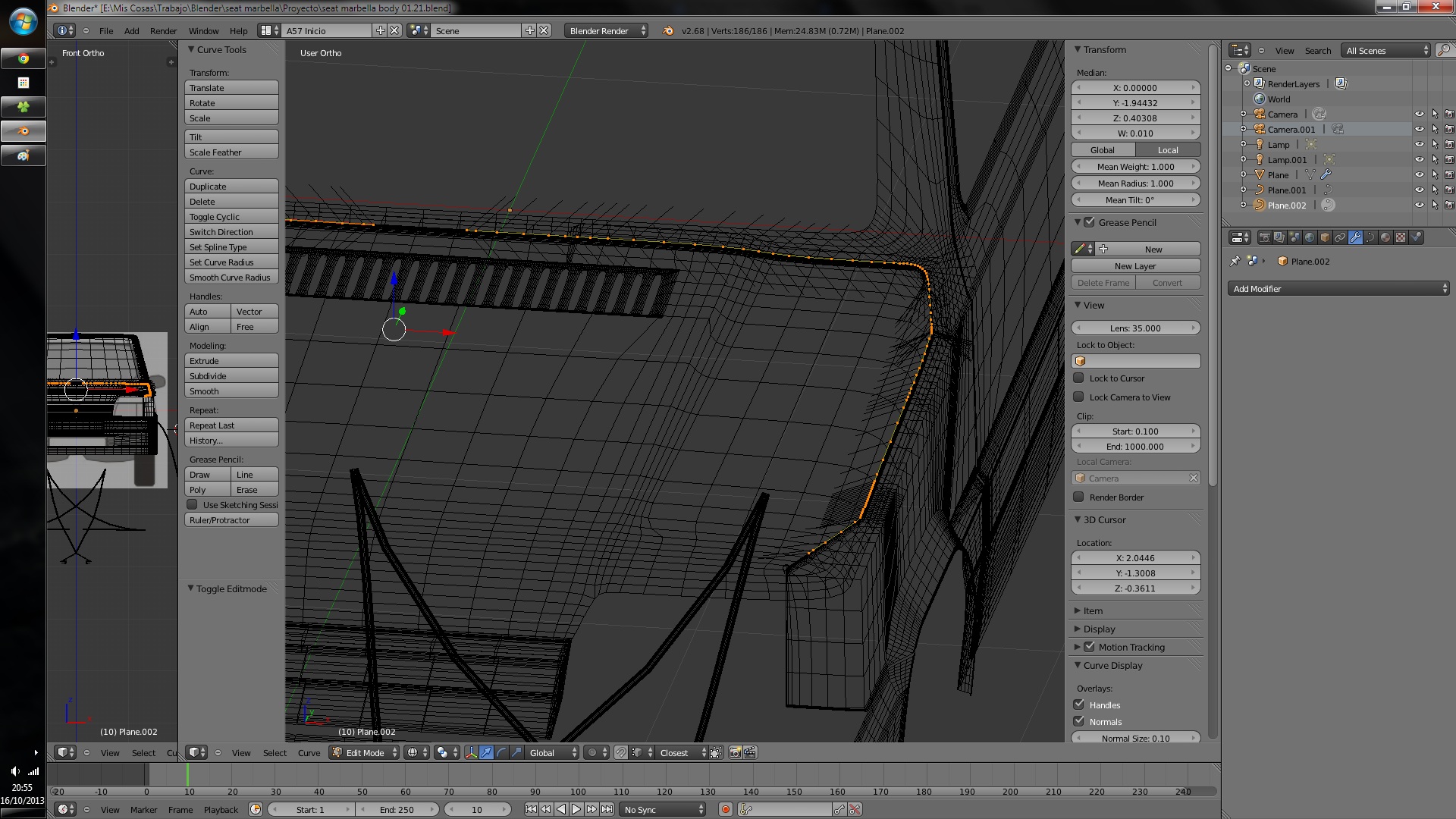

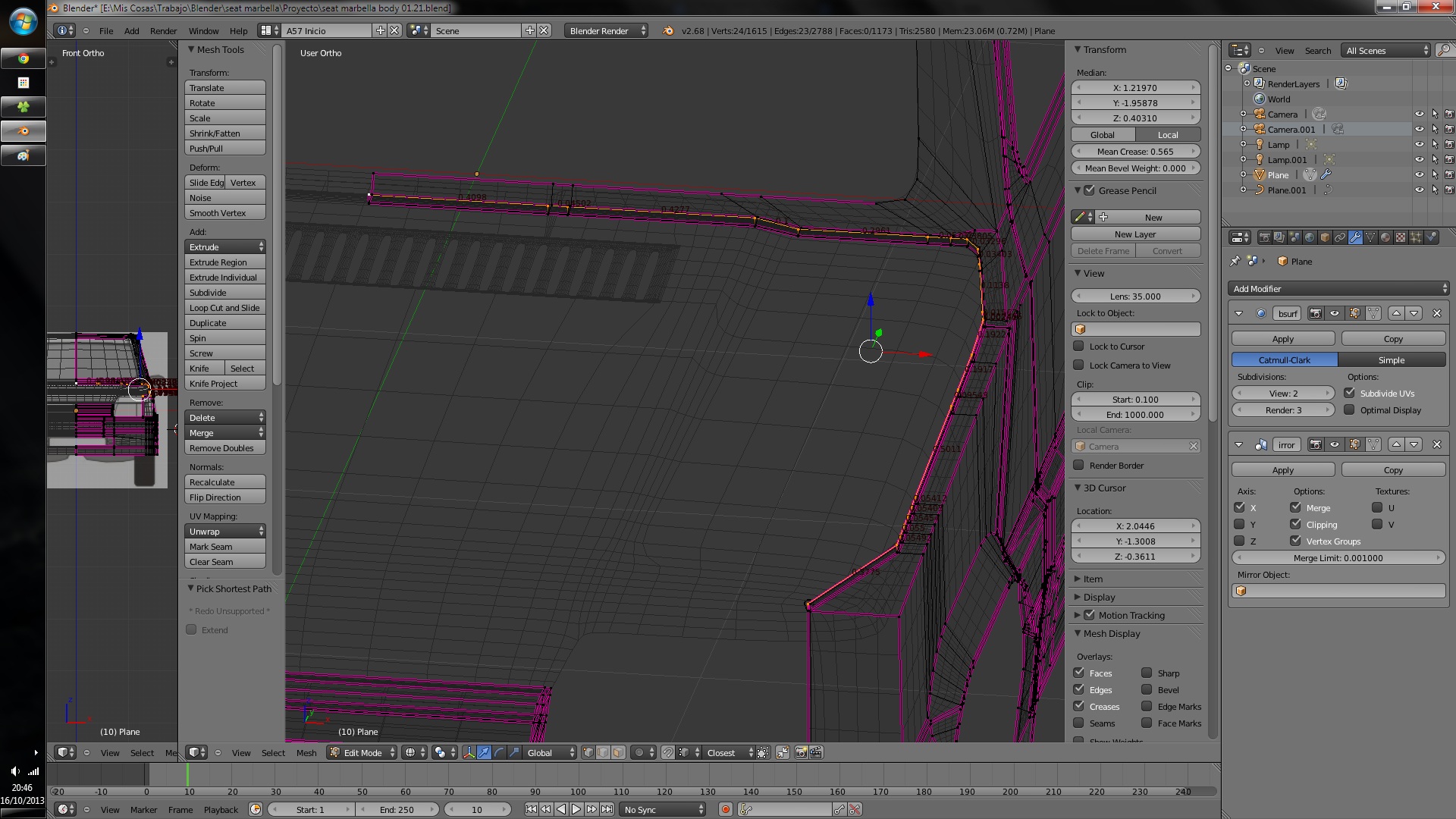

Duplicar el Edge loop (Shift D) de la carrocería, separarlo de la Maya (y es justo aquí cuando algo me ha parecido un poco extraño) para luego convertirlo a curva también:

Archivo adjunto 187355Archivo adjunto 187356Archivo adjunto 187357

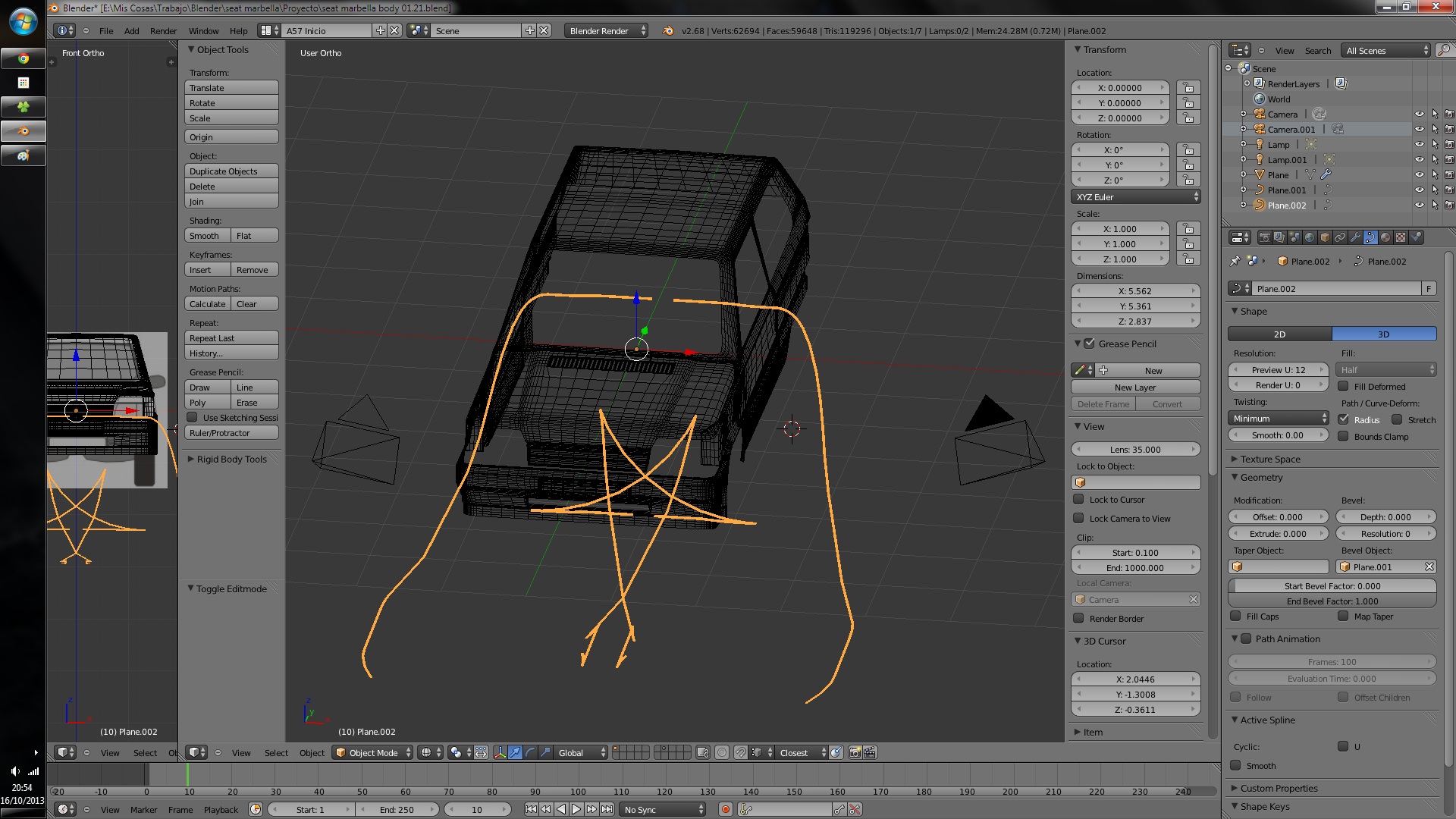

Como veis, al separar de la Maya el Edge loop que se acaba de duplicar pues en Object mode parece que los ejes no llegan hasta dónde deberían, aunque luego entro en Edit mode y parece que todo está correcto. Acto seguido selecciono como Bevel object a la sección de la goma protectora y me pinta este cuadro.:

Archivo adjunto 187358

Y yo: Sal de mi ordenador Baphomet.

En fin, el resultado tiene unas dimensiones diferentes y lo que ha hecho en medio no sé de dónde se lo ha sacado. Lo he intentado muchas veces, también he probado aplicando los modificadores antes de hacer esto por si acaso y no ha resultado, hice un modelo muy sencillo desde nuevo imitando un poco lo que había en este (mismos modificadores, planos parecidos y algunos Edge con valor en crease y ahí sí que funcionó todo bien.

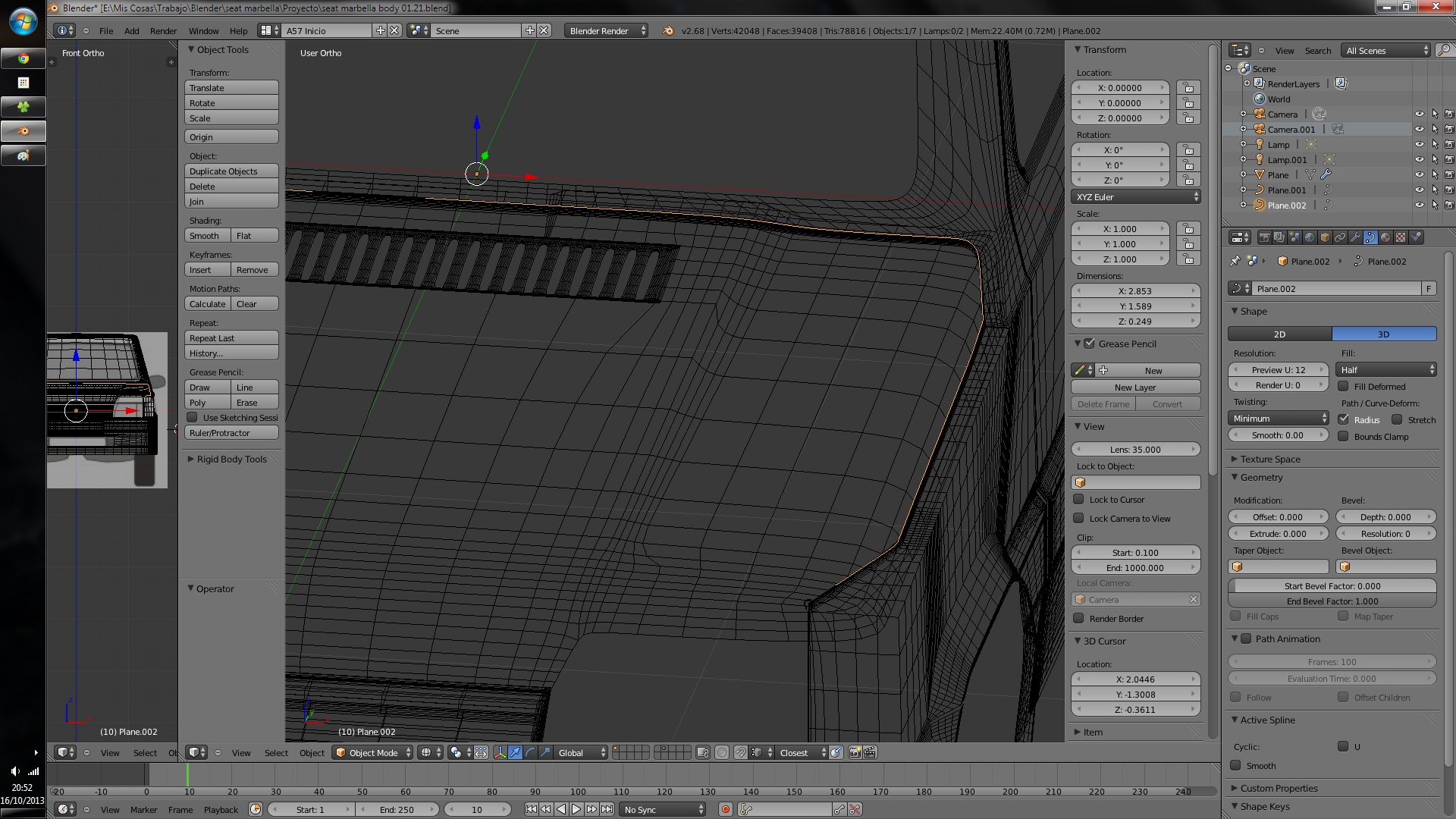

Otra captura más; la curva qué debería de seguir:

Archivo adjunto 187361

A ver qué veis vosotros. Saludos, y gracias de nuevo.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=187352
https://foro3d.com/attachment.php?attachmentid=187353
https://foro3d.com/attachment.php?attachmentid=187354
https://foro3d.com/attachment.php?attachmentid=187355
https://foro3d.com/attachment.php?attachmentid=187356
https://foro3d.com/attachment.php?attachmentid=187357
https://foro3d.com/attachment.php?attachmentid=187358
https://foro3d.com/attachment.php?attachmentid=187361

¿has probado a juntar la curva por la parte central?
Has Probado solo con la mitad de la curva y luego aplicarle un mirror?

Buenos días muchachos, he podido solucionar el problema, estoy intentando entender cómo, pero ahora solo me sale hacerlo bien.

Creo que tenía la sección de la goma protectora duplicada a modo de espejo sin darme cuenta porque la cree dentro de la Maya de la carrocería en la qué tenía activado este modificador. Por otra parte, el problema qué se apreciaba en la 5ª captura, se solucionaba aplicando el modificador mirror en la nueva Maya (desaparece la división central que se ve) y luego para terminar hay que ajustar manualmente la posición del último vértice de la curva para qué encaje con el final de la rebaba de la carrocería del coche (cosas de usar la subdivisión con el modo Catmull-Clark, si se selecciona el modo Simple esto último no sucede, pero apenas suaviza las curvas del Edge loop así). Saludos.

Me alegra qué lo hayas podido solucionar.
