Cómo hacer la forma de un jamón con surface nurbs

Desde vista superior (7) creamos una curva con Surface>NURBS>Curve. No CONFUNDIR con Curve NURBS>Curve.

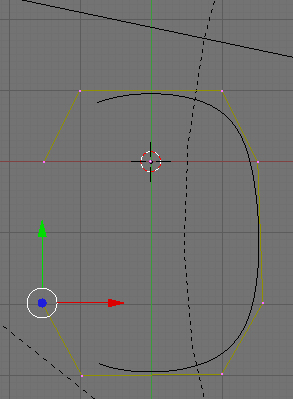

Luego seleccionando el último vértice y presionando el botón CTRL+BIR (botón izquierdo ratón) creamos una forma como en la segunda imagen.

Archivo adjunto 186202
Archivo adjunto 186203

Y luego presionamos C para cerrar la curva. Ya podemos jugar con los vértices y crear la forma qué queramos.

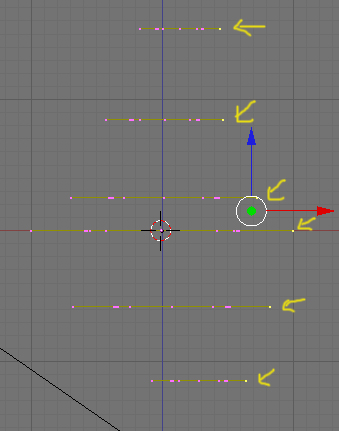

Una vez tenemos la primera forma solo hay que duplicarla, moverla de posición y reducirle el tamaño con S y repetir la misma operación varias veces. Luego cambiando a vista frontal podemos mover los diferentes círculos creados más o menos como en la imagen siguiente. Luego solo tienes que seleccionar un vértice de cada sitio y presionar F para qué se cree el objeto.

Archivo adjunto 186204
Archivo adjunto 186205
Archivo adjunto 186206

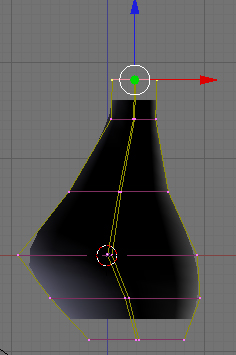

Una vez creado el objeto, podéis manipular los diferentes vértices, para cambiarle la forma.

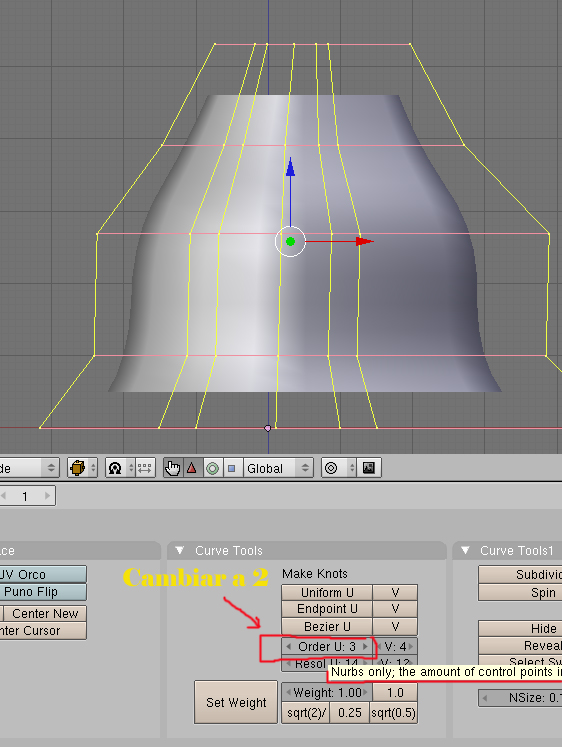

Si se quiere ajustar un poco el objeto a los bordes, presionar el botón Order en el lado izquierdo, para bajarlo a 2 como en la imagen.

Archivo adjunto 186207

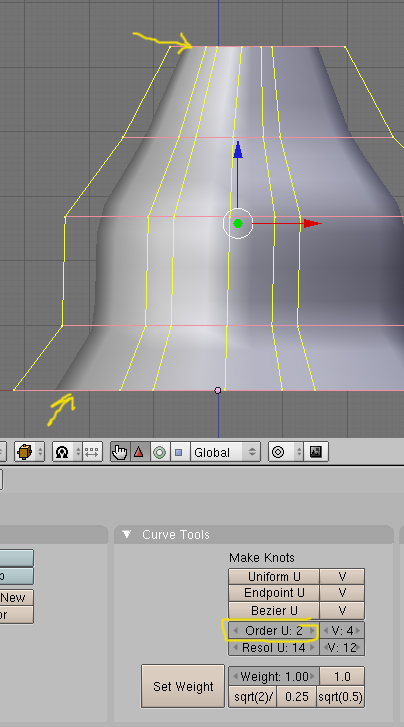

Y te quedará más ajustado.

Archivo adjunto 186208

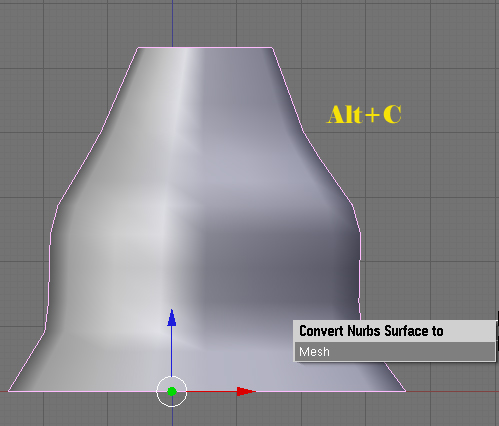

Si lo queréis pasar a malla (Mesh) solo tenéis que presionar Alt+C y Convert Nurbs Surface to. Pero recordar que quedará mucho más cuadriculado, no tan suave.

Archivo adjunto 186209

Tutorial escrito por Soliman.
