Nodes 2: Como mezclar en una misma imagen, un objeto con Edge y otro que lo tenga.

Tutorial creado por Soliman

Este tutorial es muy parecido al anterior. Consiste en crear dos escenas en las cuales a una se le da la opción de Edge y a la otra no.

Mejor una imagen para hacerse una idea.

Archivo adjunto 184767

El Edge es el contorno que se crea en la figura de la izquierda.

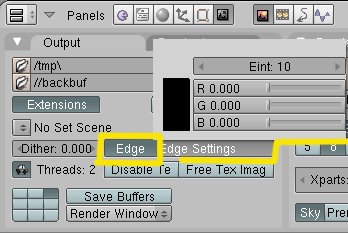

Edge se consigue, en (F10) y presionando el botón Edge. El valor Eint, sería el grosor, y también se puede cambiar el color del edge.

Archivo adjunto 184768

Para preparar esta escena, lo primero es crear un objeto (yo he creado un cubo con forma, para qué se aprecien los lados).

Una vez ya tengamos el objeto, vamos a crear una escena nueva. Para eso, seleccionamos en la barra superior, donde pone SCE: y presionamos AD NEW.

Archivo adjunto 184769

Y elegimos la opción Full Copy.

Archivo adjunto 184770

Esto lo que hace es que copia todos los objetos en otra escena. Si queremos le podemos cambiar el nombre (no es importante).

Archivo adjunto 184771

Ahora lo que debemos hacer, es preparar las dos escenas de modo que los cubos, estén cada uno a un lado, y a uno de ellos le ponemos el Edge (F10 Edge) como he explicado antes.

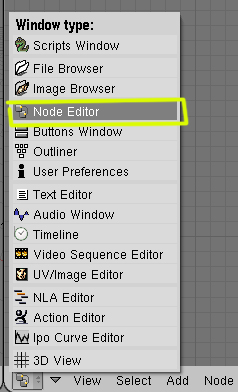

Una vez, ya tenemos las escenas preparadas, vamos a nodes. Abrimos el Editor de Nodes.

Archivo adjunto 184772

Presionamos sobre la carita (Composite Nodes).

Archivo adjunto 184773

Y presionamos Use Nodes.

Archivo adjunto 184774

Ahora debemos añadir un Render Layers más. (Sera el de la Scene2).

Archivo adjunto 184775

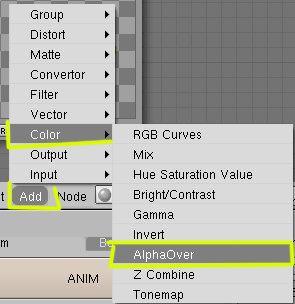

Para juntar las dos escenas en una, utilizamos un AlphaOver. Add>Color>AlphaOver.

Archivo adjunto 184776

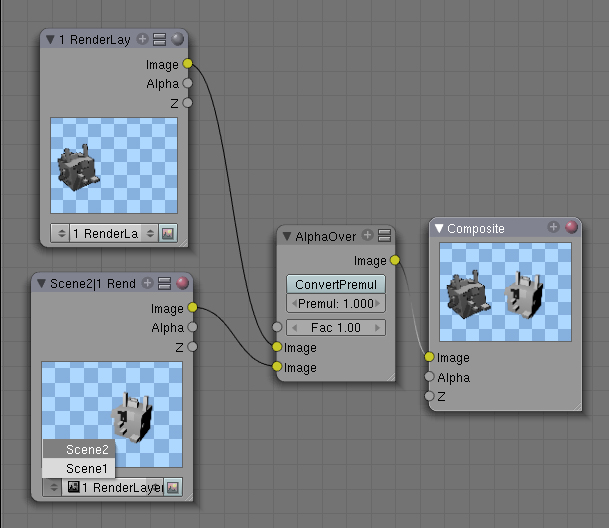

A uno de los Render Layers le tenemos que cambiar el valor, en las flechas, (la escena) seleccionando Scene2. Si te fijas en la imagen se ve como debe de quedar.

Archivo adjunto 184777

Antes de hacer el Render, debemos presionar el botón Do Composite de Anim (F10).

Archivo adjunto 184778

Los dos objetos de la izquierda tiene Edge y el de la derecha no.

Archivo adjunto 184779
