Duda mapa de dezplazamiento

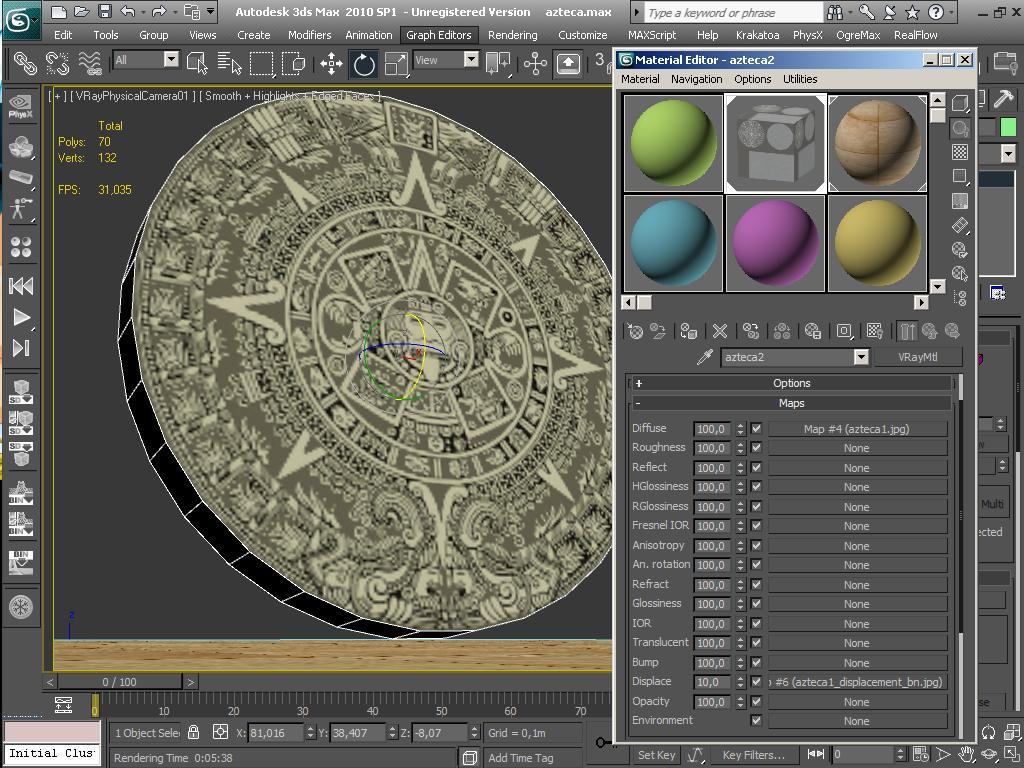

Buenas, una ves más aquí presentando en el foro una duda, verán lo que pasa es que quiero un relieve sobre la imagen que muestro, al momento de aplicarla en 3dsMax como Vray displacement, si da un resultado convincente, sin embargo, solo se aplicar mapas de desplazamiento a un plano y eso gracias a un tutorial, no soy totalmente nuevo en este programa, pero tampoco un experto y bueno mis dudas son las siguientes.
¿Cómo aplico un mapa de desplazamiento a un cilindro en la cara posterior?
Sin que se aplique ha toda la figura y solo sea esa cara.
-> 0___o.
¿Una vez hecho esto, la aplicación del material al objeto es como siempre? O el mapa de desplazamiento afectara de alguna forma? (el material que quiero aplicar es de roca).
Posdata: intente hacer con un alfa en ZBrush y el resultado me convence, sin embargo, creo que aun así tiene que aplicarse un mapa de desplzamiento al importar a 3dsMax o sea que creo que es lo mismo. Gracias por su ayuda.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=168965
https://foro3d.com/attachment.php?attachmentid=168966
Duda mapa de dezplazamiento
Si es un Editable Poly, seleccione la cara que desees mapear, y listo, le asignas el material y solo se pinta la cara que tienes seleccionada, puedes incluso cambiar el map channel para que puedas aplicarle UVW diferentes a la cara que tiene ese mapa de desplazamiento y a las otras, espero que te sirva.
Duda mapa de dezplazamiento
Muchas gracias por la pronta respuesta, si es un Edit Poly, pero me quedaron unas dudas selecciono la cara y después aplico el modificador de mapa de desplazamiento y después aplico material a todo el objeto?
Duda mapa de dezplazamiento
Hola, pero no es un material que tiene un bitmap en el canal de desplazamiento? Si es así, seleccione la o las caras que desees aplicarle el material se lo aplicas y ya, si es un modificador displace, entonces debes aplicar debajo del un Edit Poly que te permita seleccionar las caras que desees que el afecte, no sé si me explico?
1 Archivos adjunto(s)
Duda mapa de dezplazamiento
Mira esta imagen a ver si me puedo explicar mejor, sino intento otra.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=169029
1 Archivos adjunto(s)
Duda mapa de dezplazamiento
Si, me refería a se efecto sin embargo, para la imagen que yo quiero necesito muchísimos más polígonos debido a la calidad de imagen.
O como podría hacer el efecto 3d de otra forma?
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=169032
Duda mapa de dezplazamiento
Tal como comenta uno arquitectura, es posible hacerlo. A lo mejor lo que te digo ahora no es la forma más eficiente de hacerlo, pero lo que se me ocurre es aplicar un TurboSmooth / MeshSmooth después del editpoly y antes del displacement. Así consigues más subdivisión.
Otra cosa que se me ocurre, aunque no puedo probarlo ahora mismo (en este PC se me cae el max), es la siguiente:
- .
- selecciona con Edit Poly las caras que quieres que tengan desplazamiento.
- en polygon material id del propio editpoly, asigna a esas caras un id diferente del resto del objeto.
- ahora, en materiales, crea un multi/sub-object material. En (2) crea un material (standard o Mental o el que quieras).
- en su mapa de desplazamiento incluye la imagen que quieres.
Como digo, ahora no puedo probarlo porque este PC esta para el arrastre si lo pruebas antes de que yo lo haga (que sería ya por la tarde) pues mejor que mejor y si tienes cualquier duda sobre esto que he dicho (incluso si me he confundido en algo) puedes comentarlo que gustosamente me intentaré explicar mejor.
Duda mapa de dezplazamiento
Si la forma que te dice spy es buena, pero no entiendo, ese displace v ray, es un modificador o un material? Es que yo no trabajo con v ray, si es un modificador la solución de spy es buena, si es un material, te ahorras todo esto y simplemente seleccione las caras y le apluicas ese material a esa cara y un material diferente al resto del objeto.
Duda mapa de dezplazamiento
Hola, lo que yo haría sería lo siguiente:
1.-crearia un plano y en canal Diffuse le pongo el bitmap de la textura deseada, en este caso piedra.
Si no puedo redondear el plano, tengo que ponerle una imagen blanco y negro redonda en canal opacity, lo blanco se verá y lo negro lo hará transparente.
Coloco en displacement una imagen en escala de grises, se debe ajustar con Adobe Photoshop u otro programa de tal manera que sea blanco la parte superior del relieve y negro el fondo, si tenemos relieves que llegan a la mitad se debe utilizar gris. El blanco seria el 100 del amount, entonces todo iría creciendo en porcentaje a partir de este.
2.-crearia el cilindro y se lo ajustaría hasta que calce perfectamente con el plano.
En este caso tendríamos 2 objetos por separado, pero juntos.

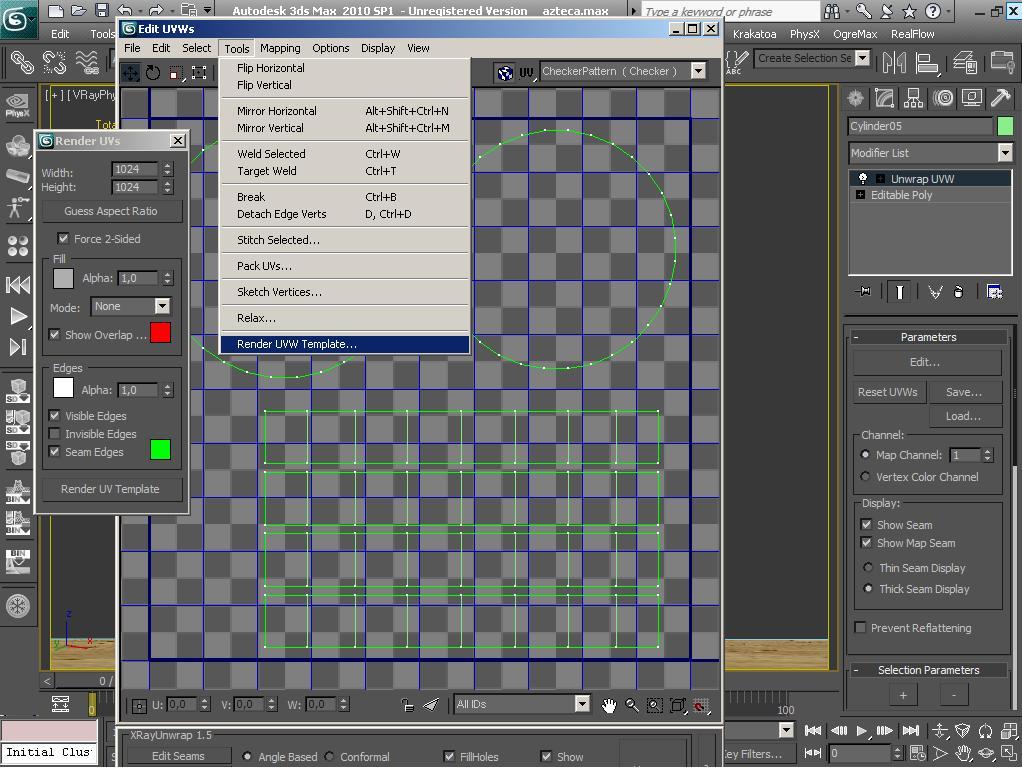

Lo otro que haría para un solo objeto, seria aplicar Unwrap y ver qué pasa usando canal de Bump o displacement, aplicando a estos imagen en escala de grises.
No lo he probado, pero me imagino que funcionaria.
Lo haré hoy, espero no confundirte. Saludos.
Duda mapa de dezplazamiento
Cita:
Tal como comenta uno arquitectura, es posible hacerlo. A lo mejor lo que te digo ahora no es la forma más eficiente de hacerlo, pero lo que se me ocurre es aplicar un TurboSmooth / MeshSmooth después del editpoly y antes del displacement. Así consigues más subdivisión.
Otra cosa que se me ocurre, aunque no puedo probarlo ahora mismo (en este PC se me cae el max), es la siguiente:
- .
- selecciona con Edit Poly las caras que quieres que tengan desplazamiento.
- en polygon material id del propio editpoly, asigna a esas caras un id diferente del resto del objeto.
- ahora, en materiales, crea un multi/sub-object material. En (2) crea un material (standard o Mental o el que quieras).
- en su mapa de desplazamiento incluye la imagen que quieres.
Como digo, ahora no puedo probarlo porque este PC esta para el arrastre si lo pruebas antes de que yo lo haga (que sería ya por la tarde) pues mejor que mejor y si tienes cualquier duda sobre esto que he dicho (incluso si me he confundido en algo) puedes comentarlo que gustosamente me intentaré explicar mejor.
Me autocito para decir que he probado en casa esto que te cuento, pero la hora de renderizar me peta el max, por lo que creo que muy útil no es (lo del multi/sub-object) voy a darle una vuelta más a ver qué puede pasar.
1 Archivos adjunto(s)
Duda mapa de dezplazamiento
Yo no trabajo con Vray, pero me imagino que esto debe ayudarte, así yo lo haría con Mental Ray.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=169066
Duda mapa de dezplazamiento
Muchas gracias a todos por la ayuda y el interés, ando probando los métodos aquí descritos, pero como ya habían dicho el 3dsMax peta al intentar hacer lo del sub/multi y no he usado lo de Mental Ray por que se como usarlo, así que, creo que esa opción la intentaré cuando tenga más experiencia, por el momento trato de ver que otras opciones se me ofrecen, había pensado en aplicarlo como alfa en ZBrush y después hacer el mapa de desplazamiento que les parece la idea? La verdad no sé cómo hacerlo, pero sé que es una posibilidad.
7 Archivos adjunto(s)
Duda mapa de dezplazamiento
Duda mapa de dezplazamiento
Guao muchas gracias, te lo agradezco mucho en cuanto tenga oportunidad durante la noche, probaré tu método, bueno y para no abrir otro tema con una duda igual de Nob, quisiera aprovechar para preguntar por aquí.
En efecto ese es el efecto que esperaba, pero un material Vray que descargue es de piedra supongo que, debido a los mismo materiales y mapas del descargado todo el relieve se borrara y solo parecerá un piedra cilíndrica cómo puedo superponer ambos para que parezca la piedra (ya con material) con la respectiva imagen en relieve.
2 Archivos adjunto(s)
Duda mapa de dezplazamiento
Hola, anoche probé aplicando Vray displacement al objeto.
Archivo adjunto 169140
Archivo adjunto 169141
En el slot de materiales le puse un vraymtl y en canal Bump le puse noise.
Espero sirva. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=169140
https://foro3d.com/attachment.php?attachmentid=169141
Duda mapa de dezplazamiento
Hola, bueno, recuerda que el desplazamiento se hace en base a la imagen que le pongas al modificador Vray displacement, la imagen no la descargue ese día, sino que hice un printscren y con esa trabaje y edite con Adobe Photoshop, por eso que se ve con deformidades, recuerda que también se puede trabajar con imágenes en color. Saludos.
Duda mapa de dezplazamiento
Muchas gracias ya lo estuve probando, aunque ha mi no me quede ni tanto parecido a tu resultado, gracias por el tiempo que has dedicado n, n, pero una pregunta como combino esa piedra ya con ese mapa de desplazamieno de la imagen y todo con un material de roca para que se vea mucho más real sin que se pierda la textura y el mapa?
Posdata: el material es Vray y lo descargue.
