Crear renders de bocetos con contornos visibles y ocultos en 3ds Max
El desafío de los contornos ocultos en renders de boceto

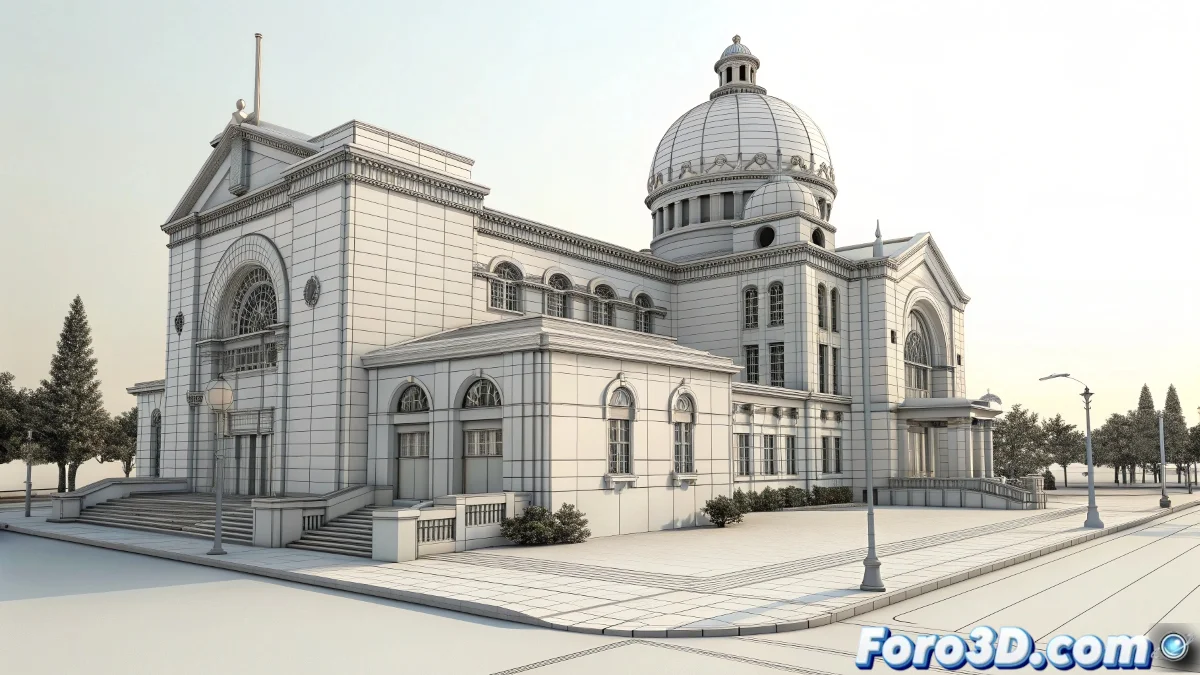

Cuando buscas crear renders que imiten bocetos técnicos con todas las líneas visibles y ocultas, te enfrentas a una limitación común en 3ds Max. El problema que describes es muy específico: los métodos convencionales como el material Ink'n Paint o el modo alámbrico solo muestran los contornos visibles desde la perspectiva de cámara, dejando fuera las líneas que estarían ocultas en una vista normal pero que son esenciales en un dibujo técnico o esquema arquitectónico. El preajuste de Mental Ray que mencionas es un buen punto de partida, pero como has descubierto, su enfoque en solo las líneas visibles no satisface la necesidad de mostrar la estructura completa del modelo.
Limitaciones de los métodos tradicionales
Comprender por qué estas herramientas no muestran líneas ocultas es clave para encontrar la solución correcta. Cada método tiene una filosofía diferente detrás de su implementación que determina sus capacidades y limitaciones.
- Ink'n Paint está diseñado para estilo cartoon, no técnico
- Modo alámbrico muestra la malla completa pero sin jerarquía visual
- Mental Ray contours se basan en normales de superficie visibles
- Render de línea oculta requiere procesamiento geométrico adicional
Soluciones prácticas para líneas completas
Para lograr el efecto de boceto técnico con todas las líneas, necesitas combinar diferentes técnicas o usar plugins especializados. Aquí tienes las aproximaciones más efectivas ordenadas por complejidad.
Un render de boceto sin líneas ocultas es como un mapa sin calles secundarias: muestra la ruta principal pero no la estructura completa
- Render en dos passes visible y oculto para composición
- Plugins especializados como EPix Render o Illustrate
- Scripts personalizados para extracción de aristas
- Exportación a CAD para generación de vistas técnicas
Método híbrido para resultados óptimos
La solución más confiable suele ser un enfoque de múltiples etapas que combine la potencia de diferentes herramientas. Este método requiere más pasos pero garantiza el control total sobre el resultado final.
Dominar la creación de renders de boceto técnico abre posibilidades únicas para presentaciones arquitectónicas y diseño industrial 🖋️. Aunque requiere superar desafíos técnicos, el resultado final -un dibujo claro que muestra tanto lo visible como lo oculto- vale el esfuerzo adicional.
