3ds Max Cad import export

[HEEN]

Tengo un modelo hecho en 3dsMax con cierta forma organice necesito acotarlo, por lo que hice lo siguiente, lo exporte a 3ds después lo importe en Cad, quise aplicar un Flatten para obtener las vistas generales y poder acotar, pero no puede, me gustaría agrear que al seleccionar el objeto la construcción de este aparece con todos los vértices, que opciones tengo para acotar? Como puedo limpiar y obtener las vistas.

Espero haber publicando en la sección correcta.

Help.

[abrajeta]

Pon una imagen para ver el modelo y ayudarte mejor. De todas formas, si la forma es orgánica es muy posible que el AutoCAD no detecte bien la Maya para acotar.

Yo te aconsejo que saques renders de las vistas, alzado y planta y acotes las imágenes con Adobe Photoshop o Illustrator.

[HEEN]

Tome algunas medidas para comenzar a modelar todo lo demás fue resultante así que, no tengo estas medidas y las necesito, quiero exportar a Rhinoceros mi objeto de 3dsMax si Smooth y aplicárselo en Rhinoceros para poder exportarlo a Solidworks, que formatos necesito gracias, algún tutorial sería muy conveniente.

Tengo conocimiento muy limitado en Rhinoceros (mi versión 4.0 sr9, tpline).

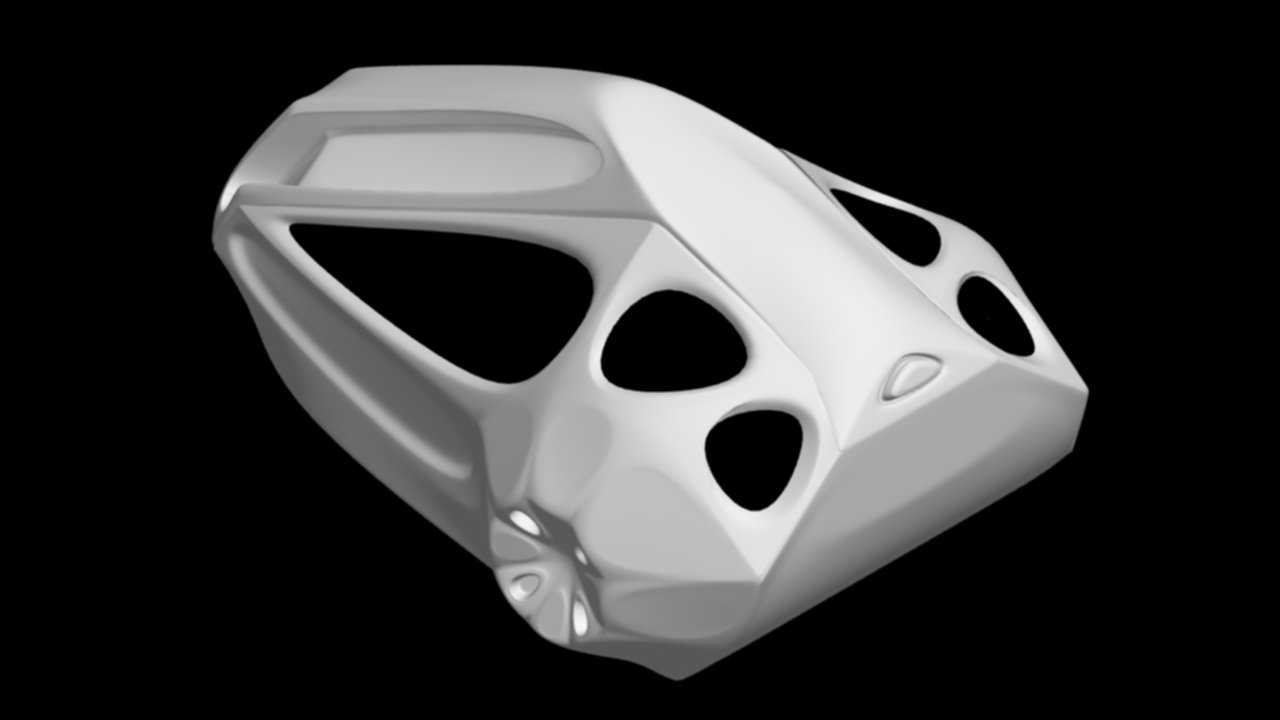

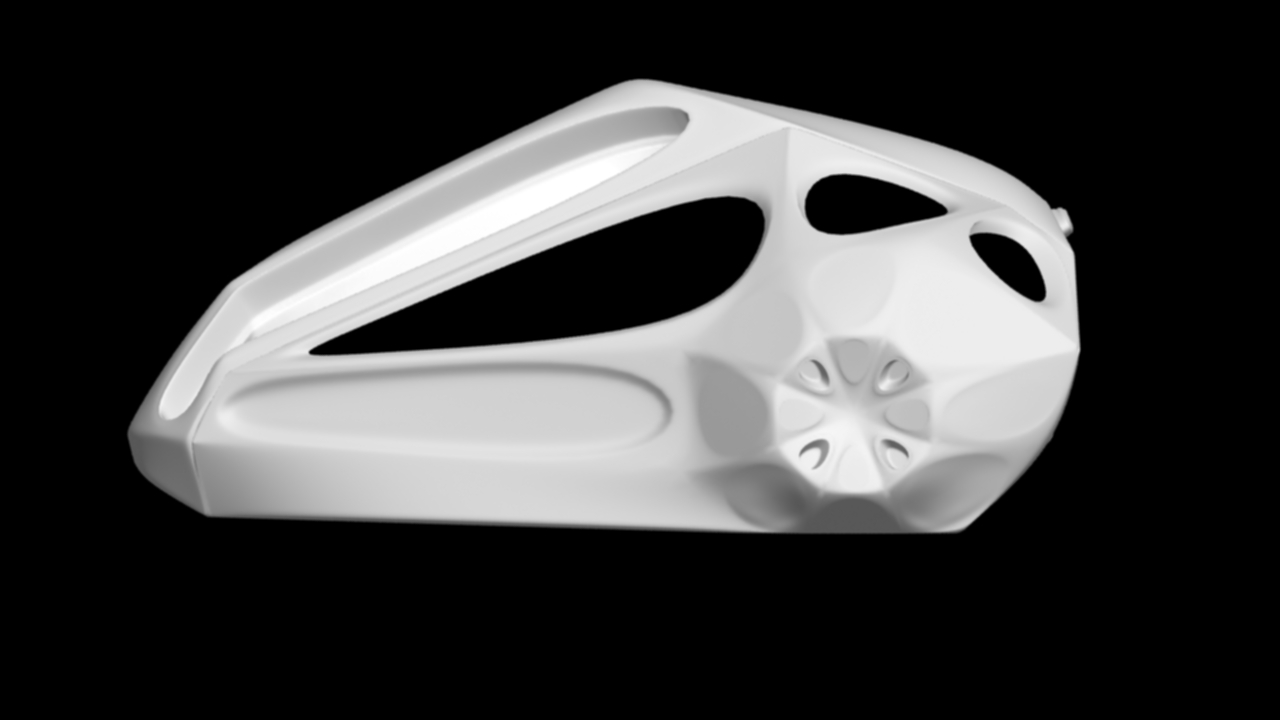

Img adjunta.

-- IMÁGENES ADJUNTAS --

[ganeadesign]

Lo vas a tener complicado ya que hay muchas tangentes. Yo lo que siempre hago, es levantar una caja de 1x 1 x1 me al lado del modelo. Renderizo las 3 vistas, alzado planta y perfil, del modelo más la caja. Cuando tengo las 3 vistas, le doy a insertar imagen en AutoCAD, dibujo un cuadrado de 1 por 1 me y escalo la imagen importada hasta que coincida el cubo renderizado con el cuadrado de AutoCAD. Cuando coinciden, más o menos, sé que el render está a escala 1:1 en AutoCAD y dibujo encima del modelo de la fotografía. Tendrías que dibujar con tangentes, para poder medir los radios de las curvas. Suerte.
