Cómo acoplar un rectángulo entre 2 lines que forman un angulo entre si en AutoCAD 2010

[ejsm1984]

Hola a todos a ver si alguien me puede ayudar. Estoy trabajando en AutoCAD 2010 2d en español y se me ha presentado un problema, lo que pasa es que quiero acoplar un rectángulo de 0.25x0.35 entre dos líneas que forman un ángulo entre sí de 85°, yo lo he hecho haciendo cada línea por separado y ayudándome del comando paralelo, pero de esta manera me demoro mucho y la pregunta es si alguien sabe hacerlo directamente con el comando rectángulo.

[xmasb]

¿Es una pregunta trampa? Entonces la respuesta no será haciendo el rectángulo y rotando 85º, ¿no?

[ejsm1984]

Me expreso mejor con mi pregunta lo que pasa es que quiero acoplar un rectángulo de.25x.35 entre dos líneas (una es la horizontal y la otra es la que forma un ángulo de 85° con la primera linea) que forman un ángulo de 85°. Lo que quiero es que mi rectángulo se deforme de tal manera que se asemeje a un paralelogramo, mejor dicho que la base del rectángulo de.35 siga en la dirección de la primera línea horizontal y que el otro lado del rectángulo de 0.25 siga la dirección de la línea que forma un ángulo de 85° con la primera línea. No sé si e sido claro, pero yo si lo he podido hacer con líneas, pero demora mucho y luego tengo que convertirlas a una polilínea sola (es que me representan las columnas). También he probado con girar, pero no se puede porque si lo giro la base ya no queda con la horizontal.

[xmasb]

Comando: Pol. Precise punto inicial:0,0. Precise punto siguiente o [arco/mitad grosor/longitud/deshacer/grosor]: @.25<85.

Precise punto siguiente o [arco/cerrar/mitad grosor/longitud/deshacer/grosor]: @.35,0.

Precise punto siguiente o [arco/cerrar/mitad grosor/longitud/deshacer/grosor]: @.25<-95.

Precise punto siguiente o [arco/cerrar/mitad grosor/longitud/deshacer/grosor]: c.

[ejsm1984]

Tienes razón esta es una buena idea, incluso yo lo hago de una manera similar usando el comando polilínea y también ayudándome del comando paralelo. Usando líneas y polilíneas creo que es bastante sencillo, pero que pasaría como en mi caso que no conocía el ángulo y lo tuve que acotar para ver que ángulo existía, tendría que hacer esto todo el tiempo. Bueno en si lo que yo preguntaba era si había una forma más abreviada y rápida para hacerlo quizás con el comando rectángulo y con ayuda de otro comando, no se bueno esa es mi pregunta porque, pero desconociendo el ángulo solo que lo puse como dato dentro de mi pregunta para se imaginen a donde iba con mi pregunta. Es que lo que pasa es que tenía unos terrenos en cuchilla (dos lado opuestos que dan con el vecino son los que tienen esta inclinación) por eso es que me preguntaba si había una manera rápida de hacer columnas de.25x.35 por decir. Estoy adjuntando una imagen ojalá sepa cómo se inserta para que se den cuenta que es en los lados en cuchilla donde quiero hacer las columnas con el comando rectángulo.

[El Fiti]

Prueba el comando estirar.

[ejsm1984]

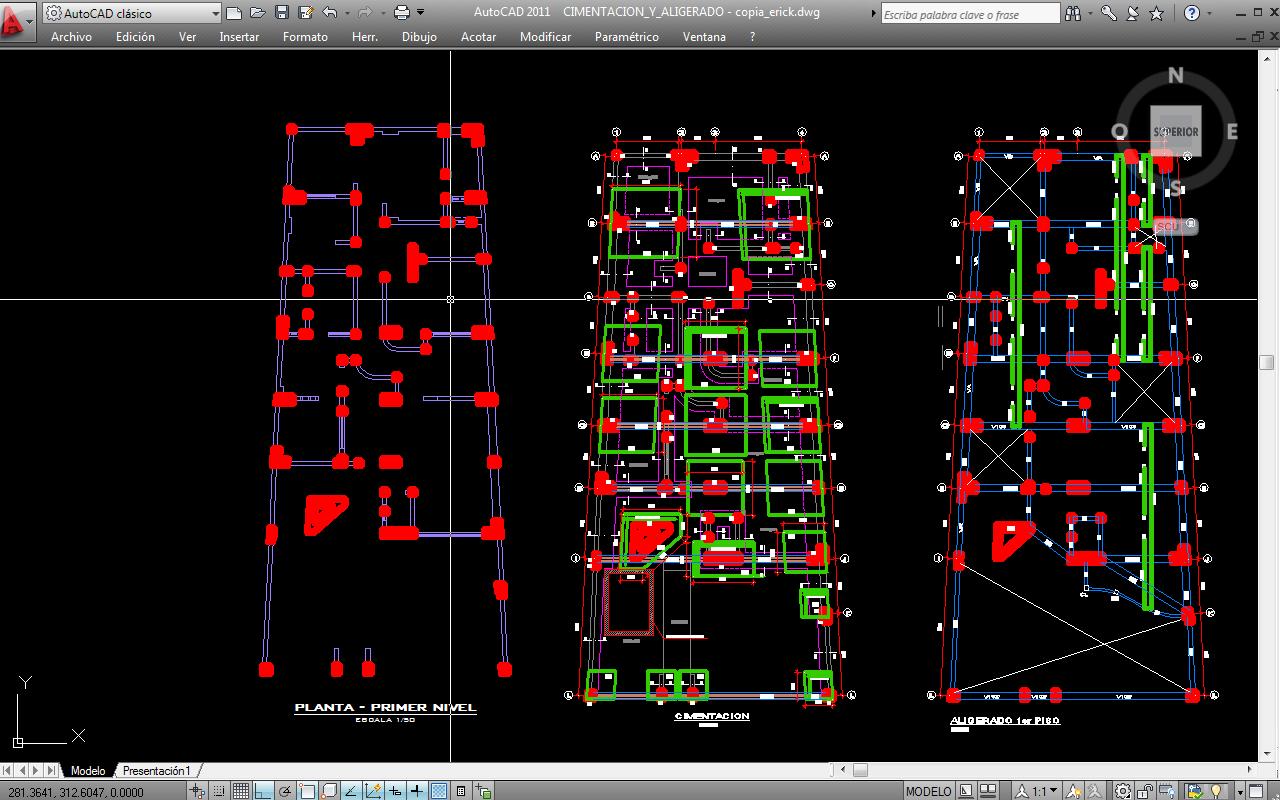

Ahí les adjunto el plano en formato (*.dwg) y también una imagen para que tengan idea del terreno.

-- IMÁGENES ADJUNTAS --

[El Fiti]

Dibuja un rectángulo, ejecuta el comando estirar, selecciona los dos vértices superiores y muévelos. ¿es los que necesitas?

[ejsm1984]

Al comando estirar propiamente dicho porque cuando selecciono el rectángulo (salen los grips producto de que lo he seleccionado) y me sitúo en la línea superior en medio de esta línea me sale una raya azul (no el común cuadrado azul) y aparece una opción estirar pero tendría que tener la distancia que voy a moverlo (lo cual tendría hacerme ayuda del comando distancia cada vez que quiera moverlo). A cuál de los dos casos te refieres. Gracias.

[xmasb]

Creo que si estira va a perder las medidas. Si tiene 0.35 de lado del rectángulo y le estira los 2 vértices superiores al inclinar el lado será más largo, ¿no?
Por cierto, este mensaje creo que no va en este subforo, ¿no?

[ejsm1984]

Eso mismo iba a decir los lados con inclinación van a variar su longitud, pero los lados que no tienen inclinación si mantiene su distancia original.

[El Fiti]

Mas mascado no lo puedo dar.

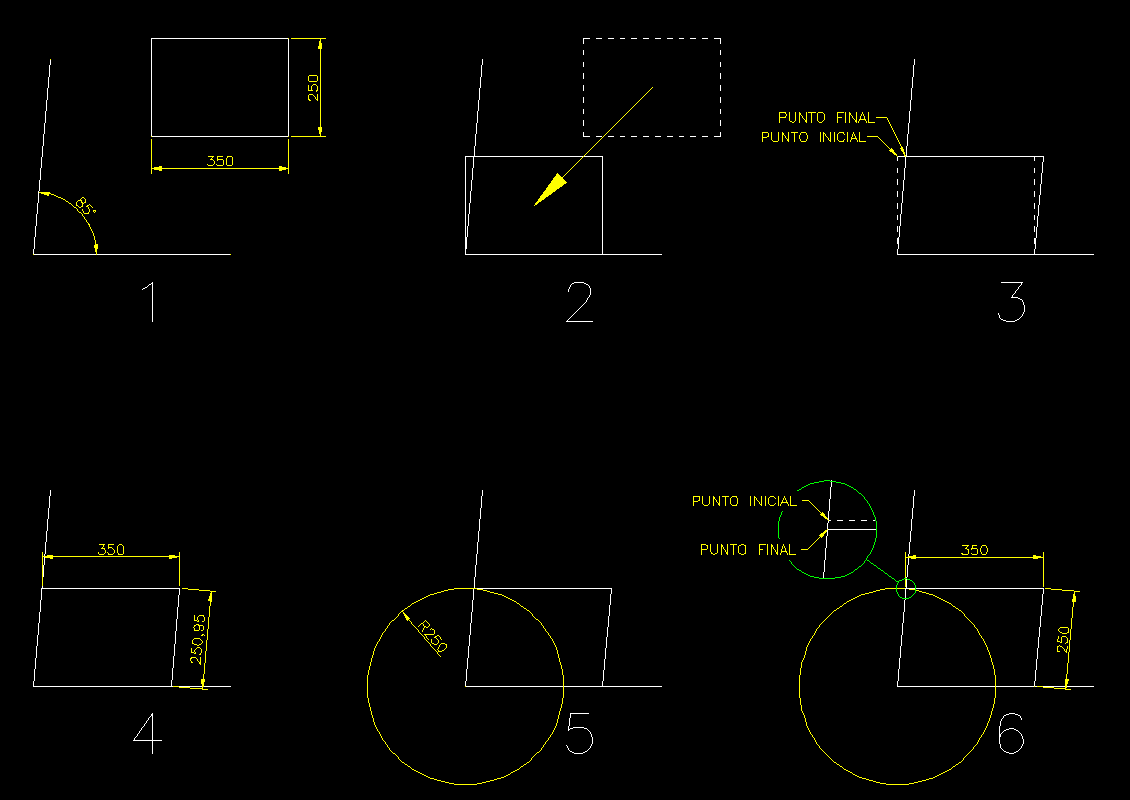

Como alternativa a los puntos 5 y 6, puedes dibujar un círculo adicional en el otro vértice inferior, y estirar manualmente los dos superiores. Saludos.

-- IMÁGENES ADJUNTAS --

[xmasb]

Para mí esa es la mejor manera de hacerlo. En definitiva, solo con el comando rectángulo, sin ninguna operación más, no se puede hacer.

[ejsm1984]

Gracias por ayudarme, tanto a el Fiti como a Xmasb.

[FRANK SOLO]

Dibuja un rectángulo, ejecuta el comando estirar, selecciona los dos vértices superiores y muévelos. ¿es los que necesitas?

Lo que necesita es un cursillo básico de AutoCAD.

[ejsm1984]

Gracias Frank solo por tu comentario, pero yo creo que está demás este tipo de comentarios que no tiene nada que ver con la pregunta que estaba formulada en este tema.

[El Fiti]

Y, sin embargo, tiene razón. Con mi primera respuesta* debería haberte bastado. Me queda la duda de si las columnas se van a construir con la forma de paralelogramo.
* edito: y con 10 minutos de prueba/error.

[FRANK SOLO]

Gracias Frank solo por tu comentario, pero yo creo que está demás este tipo de comentarios que no tiene nada que ver con la pregunta que estaba formulada en este tema.

Siento si no ha sido de tu agrado, pero si le das un vistazo al foro veras que suelo ayudar bastante a la gente, lo que ocurre es que, a veces queréis que el software dibuje por vosotros y empezáis a complicaros la vida. De verdad que no sé cómo puedes trabajar y sacar rendimiento en un dibujo como el de la imagen que has subido, si es para un trabajo profesional, te vuelvo a repetir, busca y haz desesperadamente un cursillo básico de AutoCAD, después de hacerlo, todavía te quedará mucho camino por recorrer en AutoCAD y si es dibujo a modo de ejercicio, la última proposición que te da el Fiti debería de bastarte, la de con 10 minutos de prueba/error.

Yo llevo trabajando con AutoCAD desde la versión 10, empecé, allá por el año 1990 aproximadamente, no te quiero contar lo que pasé hasta defenderme medianamente con el programa, por entonces, encontrar un libro o manual de AutoCAD era casi una utopía (al menos en dónde yo vivo) y por supuesto el internet era casi un desconocido, vamos que tampoco existía, me dieron un minicursillo de AutoCAD para empezar de unas 10 horas, algo a todas luces insuficiente y más teniendo en cuenta que no empecé a trabajar con el programa hasta pasado bastante tiempo, lo que quiere decir que lo poco que había aprendido en el cursillo se me olvidó, así que, puse en práctica el método que comenta el Fiti, prueba/error.

No te molestes por el comentario, piensa que un programa no es la panacea que soluciona los problemas que se pueden presentar en el trabajo diario, en ello influye también la formación técnica de cada uno, es de suponer que si usas un programa de dibujo técnico es porque sabes dibujo técnico, si usas un programa para hacer dibujo artístico, el resultado que obtendrás dependerá de tu formación artística o tus habilidades, pero el programa no hará maravillas por sí solo.

Venga, no te moleste y un saludo, veras que cuando hagas una pregunta razonable, estaré por aquí para intentar ayudarte.

[Gepetto]

Aunque se haya solucionado ya el tema. Os comento como lo haría yo:
1º. (con referencia a objetos extensión y entrada dinámica activa) creas un polilínea pinchando como primer punto en uno de la línea inclicada. AutoCAD te pilla la referencia a objeto extensión y sólo tienes que escribir 25 (que es la longitud del tramo inclinado).
2º. Con orto activado hago otro segmento horizontal de los 35 unidades de largo.
3º. Copio y pego ambas polilíneas y las uno. Un saludo.
