Ensamblaje complicado en solid works

[Mackbay]

Buenos días. Tengo un problema con SolidWorks. Para decirlo sencillo, necesito soldar una barra vertical en una superficie curva mediante un ensamblaje (un ejemplo sería un soporte que aguantase un deposito de gasóleo).

La cuestión es: hay alguna forma que al ensamblar pueda realizar un booleano para eliminar la parte de la barra que atraviesa en el interior del deposito? O hay la posibilidad de hacer un extrude hasta superficie?
O he de crear la barra (part) con la forma de la curvatura en su extremo?
Muchas gracias. Saludos.

[El Fiti]

(Sin haber usado nunca SolidWorks) te diría que las tres opciones son posibles. Te digo cómo se podría hacer en inventor, y tú buscas su equivalente en sw.

Opción 1: haces la barra con los dos extremos rectos y creas las restricciones geométricas para fijarla a la chapa dentro del archivo de ensamblaje. Después editas la barra, creas un boceto en el extremo a alargar y haces una extrusión designando la cara de la chapa como límite de la misma. En inventor la barra adquiere la propiedad de adaptatividad, lo qué significa que si cambias la geometría de la chapa, la barra lo hace consecuentemente.

Opción 2: haces la barra más larga de lo necesario y creas las restricciones necesarias en el ensamblaje. Editas la barra y creas un boceto en uno de sus planos cordenados. En ese boceto proyectas la superficie de la chapa (estoy dando por hecho que la superficie no es de forma esférica) y creas una geometría que abarque toda la parte de la barra a eliminar. Haces una extrusión de resta y ya. De nuevo, una modificación en la chapa debería dar lugar a la actualización automática de la barra.

Opción 3: a mí lo que más me gusta es que cada pieza sea independiente de las otras, sin adaptatividad entre piezas. Manías personales. Me suelo buscar la vida para hacer que la superficie hasta dónde debe llegar esa barra sea lo más sencilla posible (una superficie cilíndrica, la mayoría de las veces), para que me sea muy sencillo hacer una booleana en el archivo de la pieza sin recurrir a otras.

Te recomiendo que intentes hacerlo de todas las maneras que se te ocurran, y que escojas la que mejor se adapte a tu manera de trabajar, a las características de tu software y al problema concreto que representa este ensamblaje. Espero haberte ayudado, si aún tienes dudas puedes intentar subir un pantallazo de tu ensamblaje a ver qué hacemos. Saludos.

[Mackbay]

Muchas gracias el Fiti. Me lo has explicado muy bien. Al final he realizado la primera. Realmente yo también tengo la manía de intentar que una figura no dependa de otra, pero en este caso la forma es esférica y además es posible que en un futuro me la hagan cambiar, por eso he optado por la primera opción. Muchas gracias, me ha servido de gran ayuda.

[El Fiti]

Es lo más versátil, sin duda. Saludosti.

[Mackbay]

Disculpad una pregunta, la proyección en una superficie cómo se hace? Porque me parece que en un futuro lo necesitare.

[El Fiti]

¿Qué quieres trabajo?

[Mackbay]

Ahora mismo tengo una especie de cilindro que pasa a través de un plano, y me interesa trabajo el contorno del cilindro para obtener un sketch.

[El Fiti]

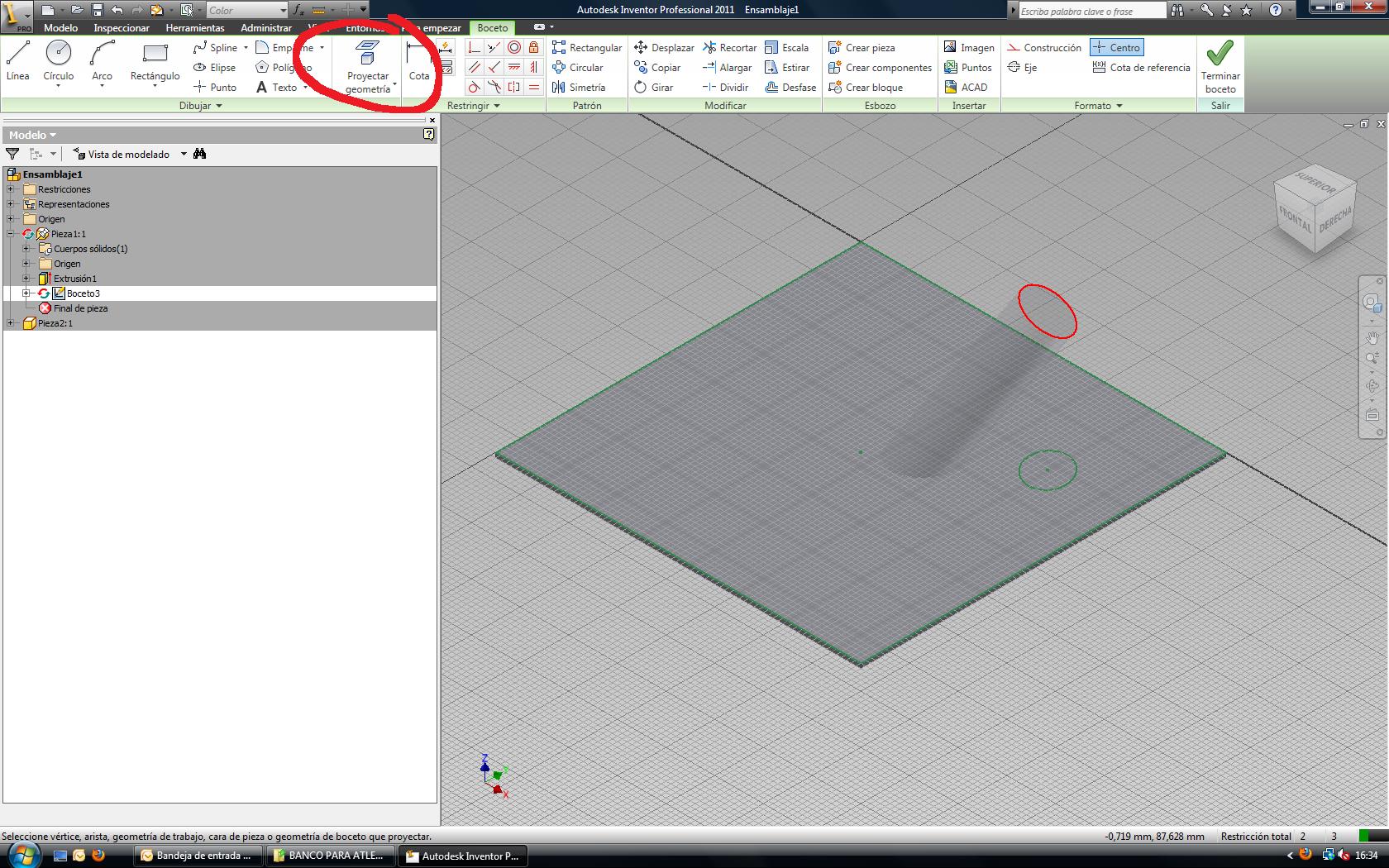

Pues de nuevo tendrás que traducir a sw. Te dejo un pantallazo.

-- IMÁGENES ADJUNTAS --

[Mackbay]

Muchas gracias por la respuesta, pero acabo de ver que la pregunta la había hecho mal la verdad es que lo que me has mostrado en el pantallazo no sabía que se podía hacer.

Mi duda era que donde se intersectan, si allí se puede hacer un sketch que dibuje la intersección entre la superficie del cilindro y el plano.

Disculpa por volverlo a preguntar porque ahora he visto que mi pregunta estaba mal formulada. Muchas gracias por responder.

[El Fiti]

Vaya. Me parece que tendrás que cortar el cilindro por el plano y trabajo la superficie resultante.

[El Fiti]

Acabo de ver que tengo la opción trabajo aristas de corte (no lo había usado nunca), que hace lo que tú pides. Busca en la ayuda de tu programa a ver si se puede.

[EdiaN]

Andamos con tiempo Fiti?

[El Fiti]

Bueno, no creas. Pero estoy con tareas de I+D y puedo permitirme divagar un poco.

[Mackbay]

Acabo de ver la opción de trabajo aristas de corte. Muchas gracias por toda la ayuda.
