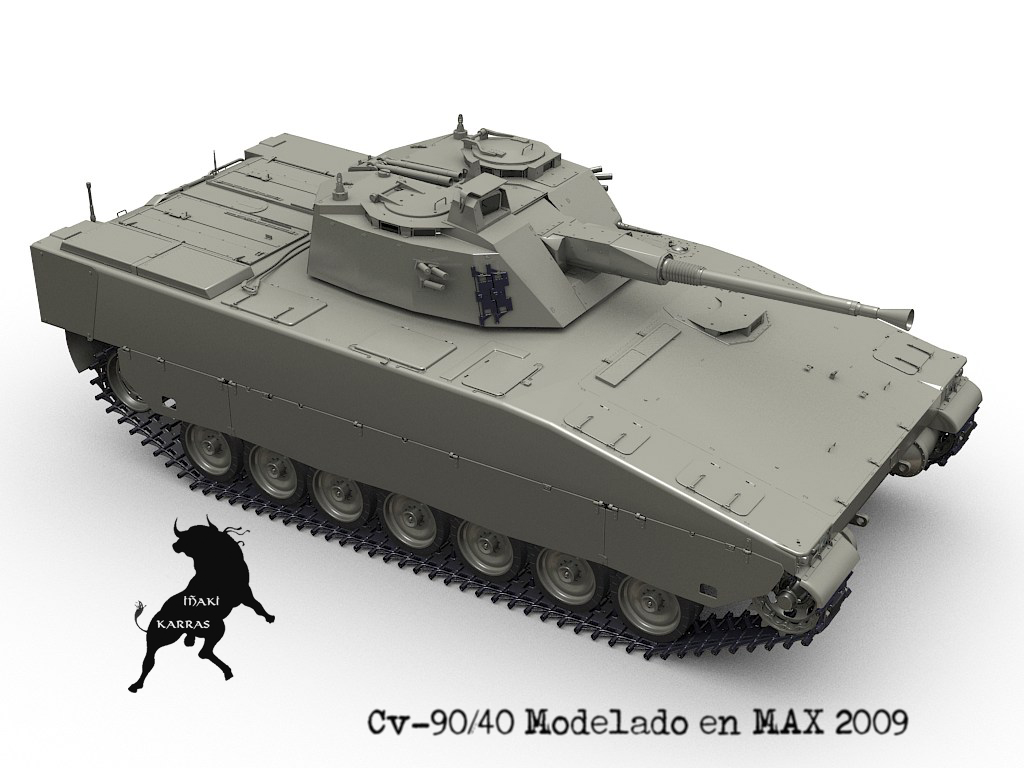

Cv-90 40 ifv vci sueco

[karras]

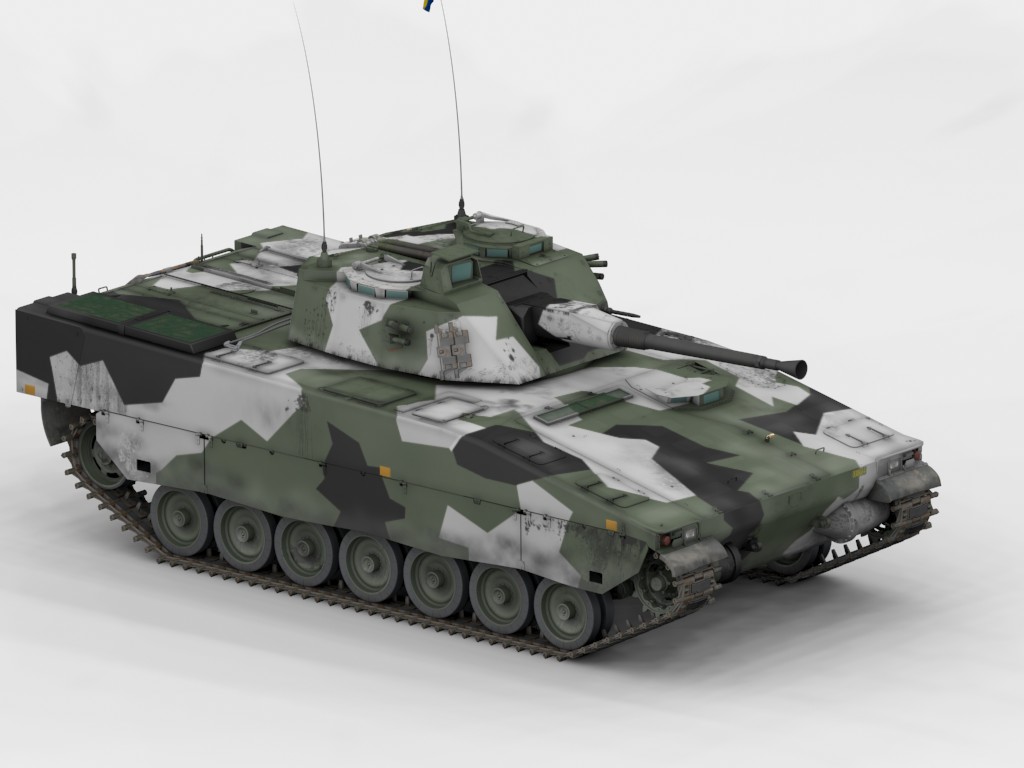

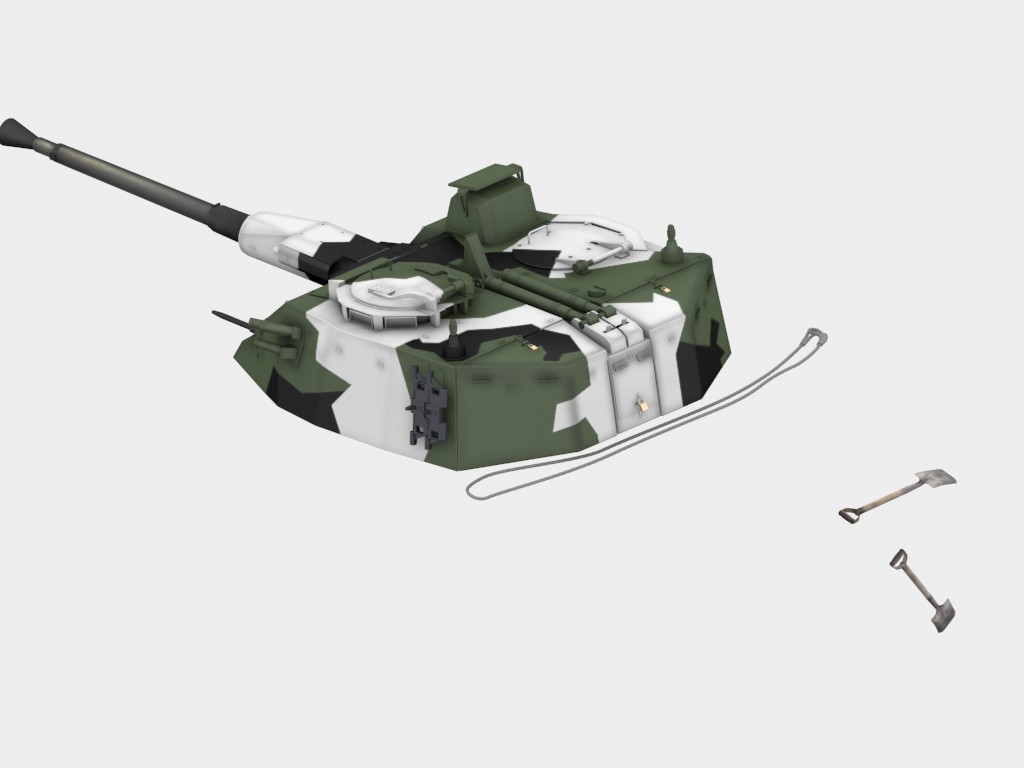

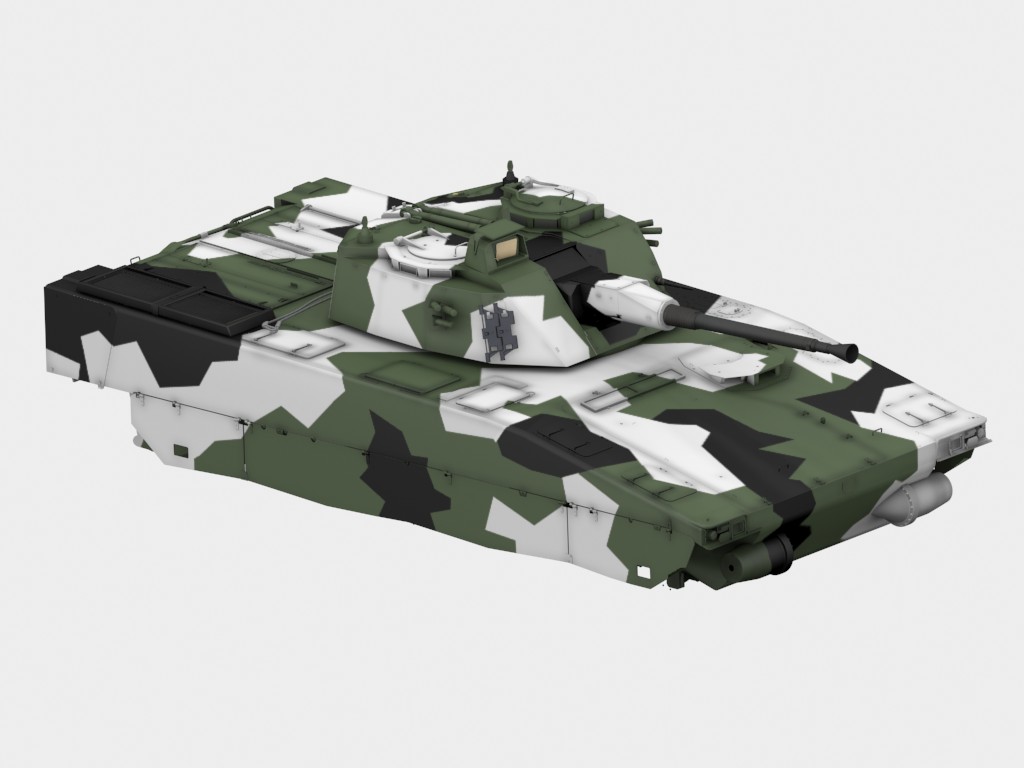

Pues para los que dicen que modelar tanques es aburrido. Empezamos ésta pieza sueca en acero de buena calidad. Barcaza en Edit Poly sin suavizados, a base de biselillos y la motriz a base de TurboSmooth del bueno, si lo suavizo a nivel 2 ya se lleva unos buenos cientos de miles de polys, unos dos ciento y pico mil, pero como esta al nive 1 y de renderizado al 3 pues sólo 76000 del ala. Es la primera motriz que veo que es simétrica total, por eso sube tanto los polys. Iremos modelando las ruedas y ya veré si sigo con la suspensión o con la oruga.

Para los neófitos. Un vci o ifv en inglés, no es un tanque, es un vehículo de combate de infantería (infantry fighting vehicle), sólo es un transporte de tropas blindado y armado de un cañón de entre 25 y 50 depende de versiones. Lleva conductor, jefe, tirador y transporta a entre 8 o 10 soldados equipados.

Aquí en España tenemos el Pizarro, éste sueco está en servicio en muchos países de Europa y tiene muchas versiones, así que, ya veré por que país me decido.

-- IMÁGENES ADJUNTAS --

[karras]

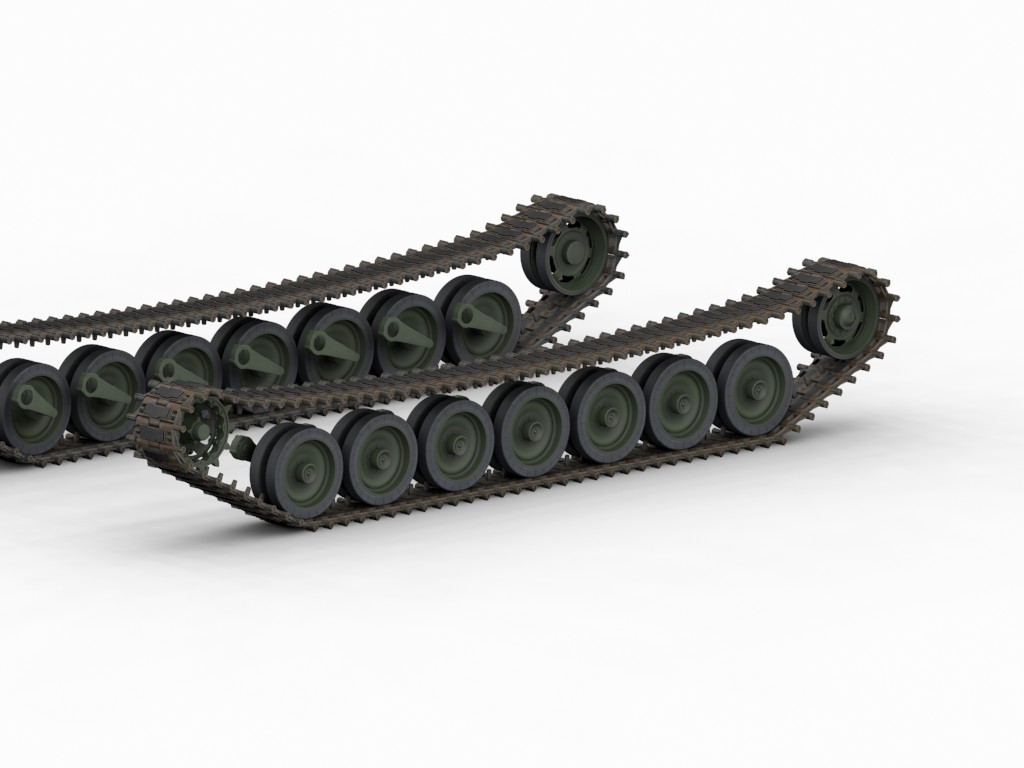

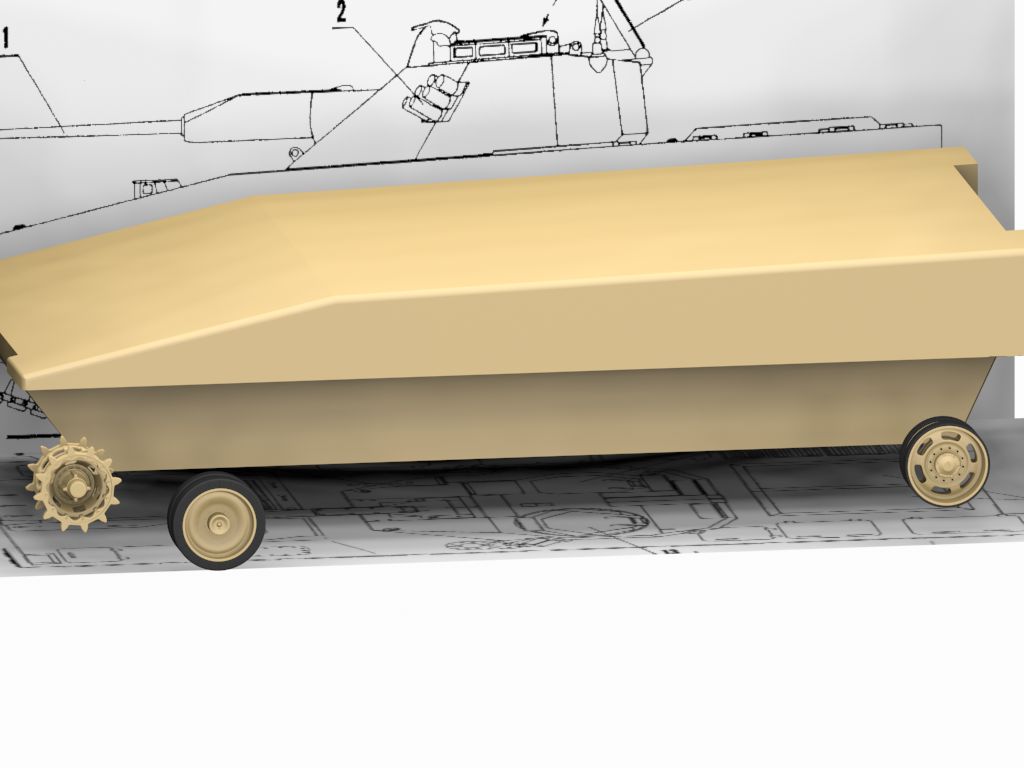

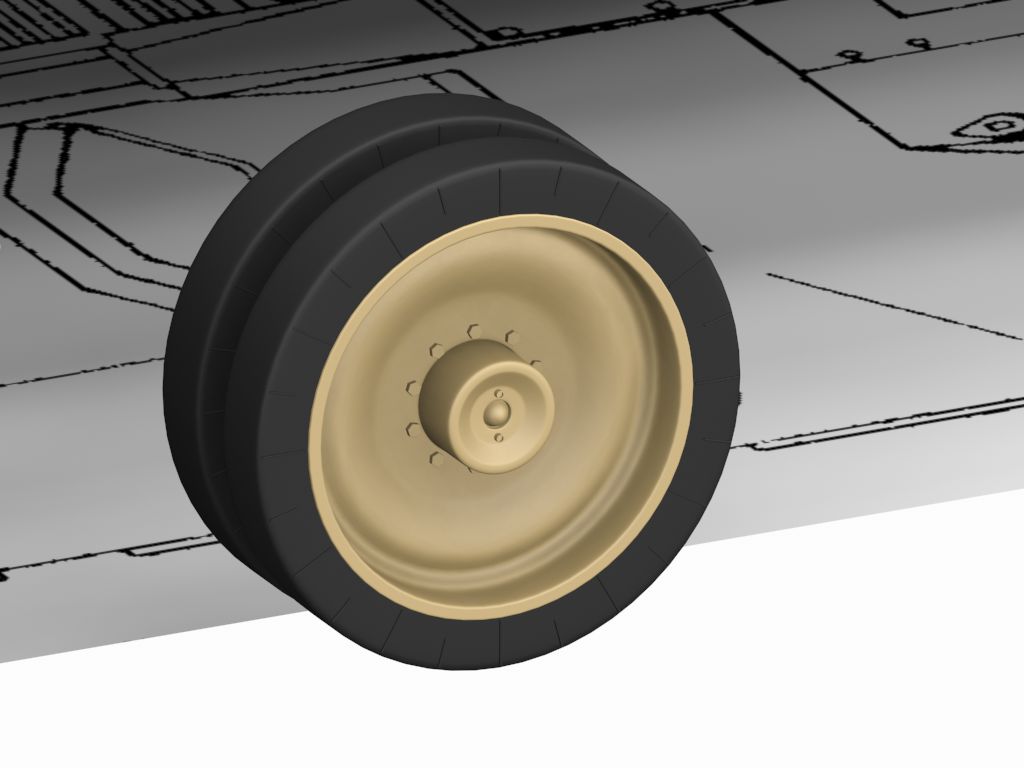

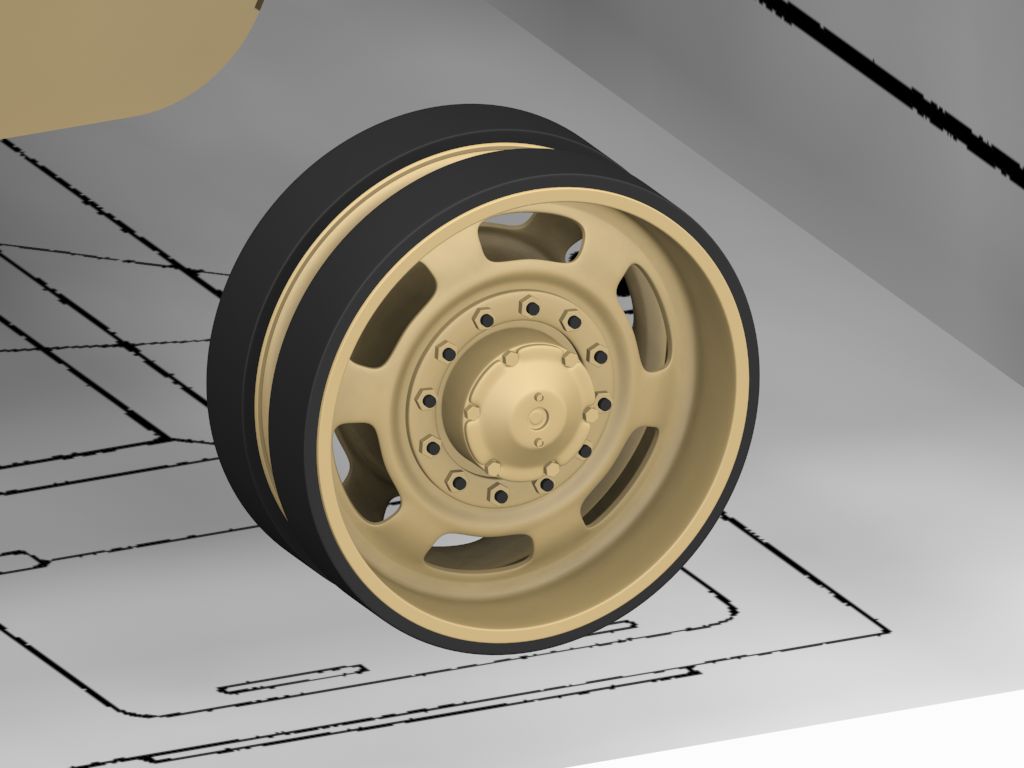

Ahora la rueda completa y la tensora, ya tenemos el tren de rodaje, faltan los rodillos de vuelta.

-- IMÁGENES ADJUNTAS --

[Reihzard]

No te dejas ni una tuerca por lo que veo. Ya has terminado el otro que tienes varios mensajes más abajo? (Leclerc), o es que tienes abiertos varios frentes? Un saludo y suerte.

[karras]

Aquí damos a dos bandas, cuando me canso de uno sigo con el otro y viceversa ya estoy pensando en un tercero.

[jose.j]

Pues lo poco que llevas (que para mí es mucho), está muy bien, ya quisiera modelar con tanta presión. Saludos esté bien bonito el vehículo.

[karras]

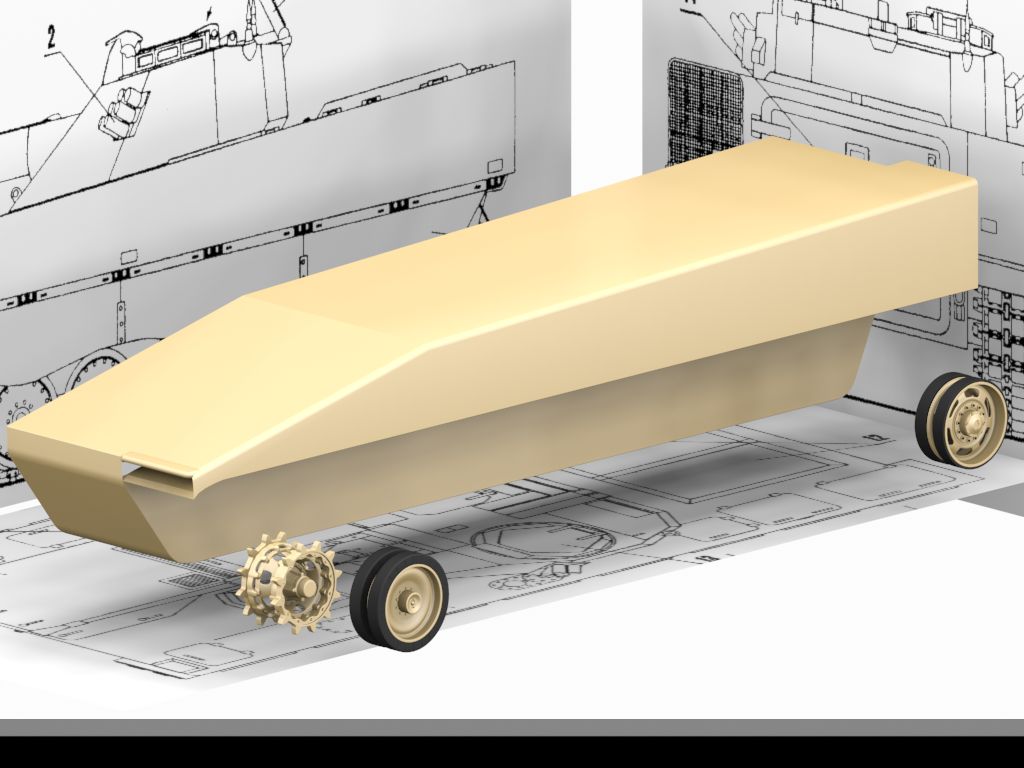

Retomamos el sueco, mientras estamos a la espera de otro proyecto, espero que cuaje. Aunque no sé, no sé. Bueno he rehecho el casco de nuevo y esta vez sólo he modelado la mitad, ya que éste es simétrico. Le he quitado los salientes frontales, ya que en las fotografías esos salientes no existen y le estoy preparando el hueco donde se alojan los faros.

Luego haré la suspensión, algo esquemática, a no ser que encuentre buenas fotografías.

-- IMÁGENES ADJUNTAS --

[Rabidsquirrel!]

Con saber que es tu proyecto se sabe de antemano que quedará genial.

[karras]

Gracias por tu fé, colega. Se agradece.

[karras]

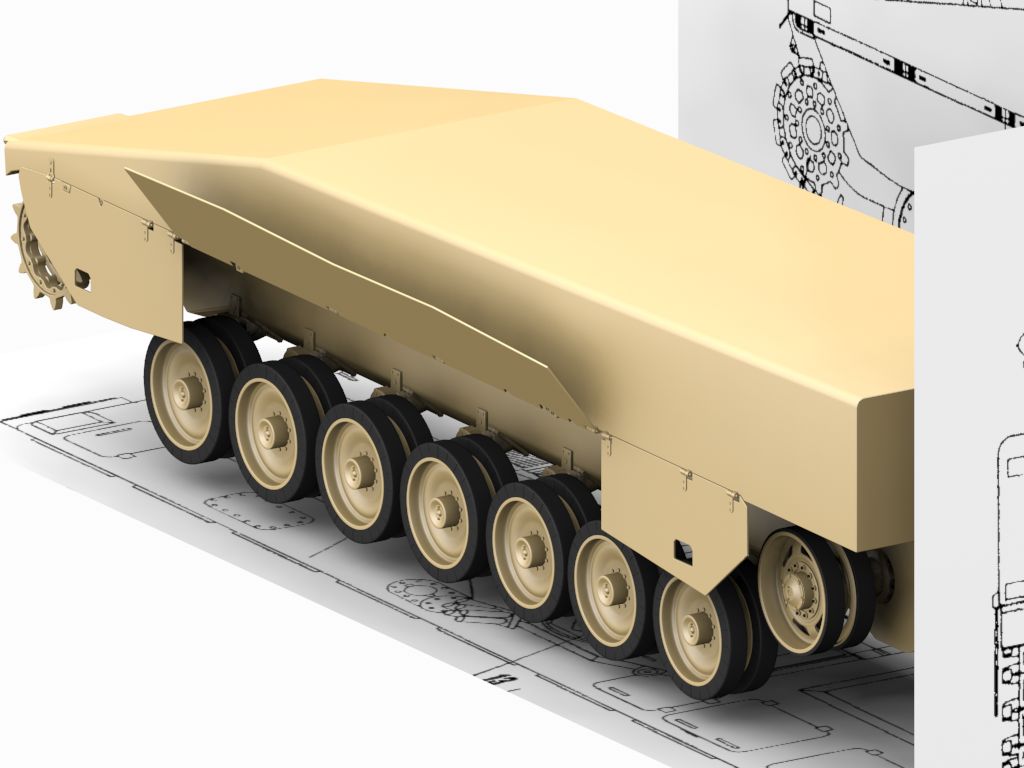

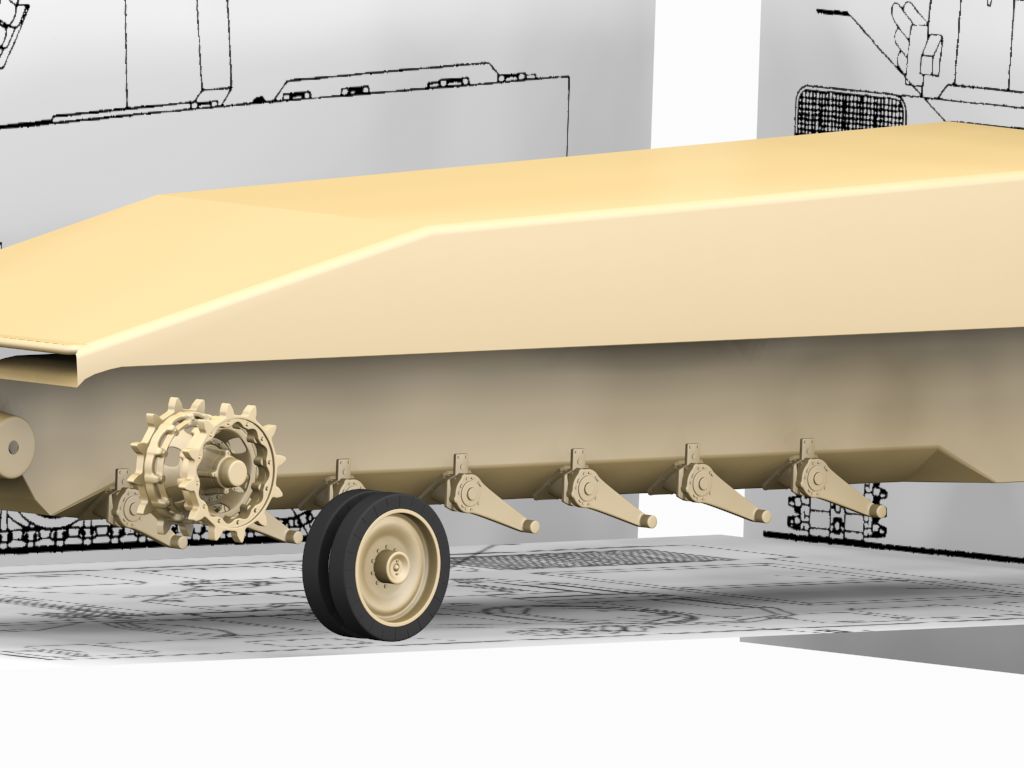

Trabajando la suspensión. Esquematica, como siempre, debido a la falta de fotografías.

-- IMÁGENES ADJUNTAS --

[karras]

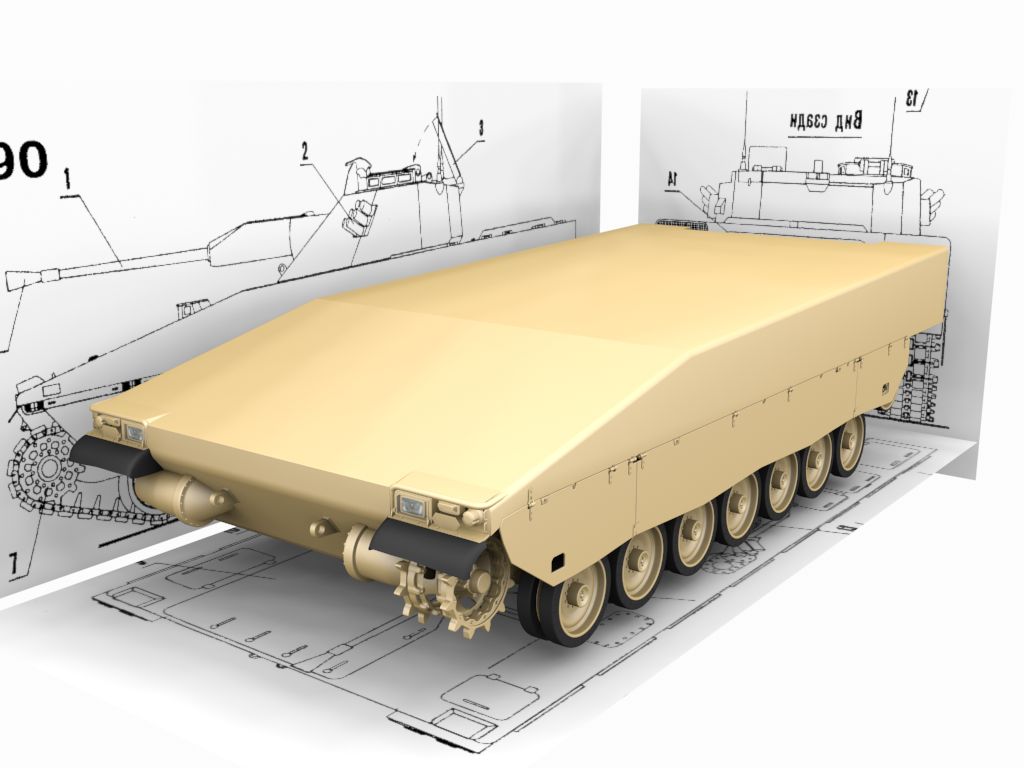

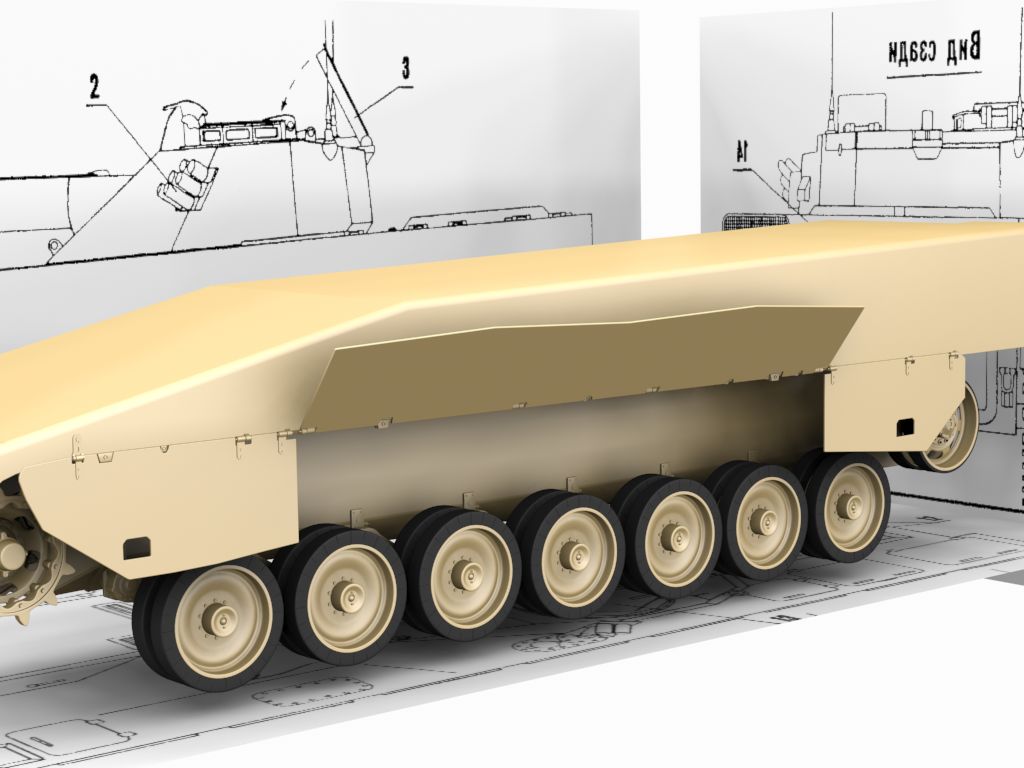

Y aquí añadido el faldón debidamente troceado. Falta los elementos que los mantienen fijados entre ellos, pero en un pli-plas se hacen, me meteré con los faros de lanteros y así ya puedo hacer el mirror, para empezar a trabajar sobre el glacis.

-- IMÁGENES ADJUNTAS --

[kenderbolivar]

Te está quedando muy bien, a ver si un día de esto hago algún render de alguna máquina militar.

[karras]

Barcaza ya lista para recibir los trastos del capó o glacis. El frontal ya está acabado.

-- IMÁGENES ADJUNTAS --

[karras]

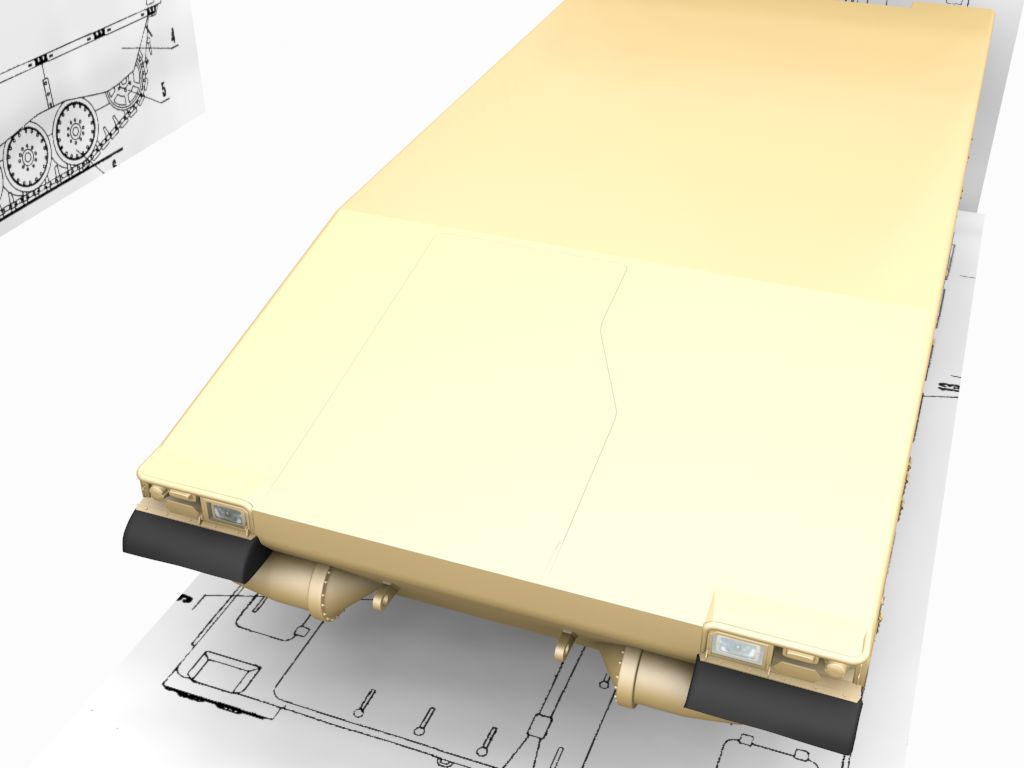

Recortando el capot, corte limpio, por láser.

-- IMÁGENES ADJUNTAS --

[karras]

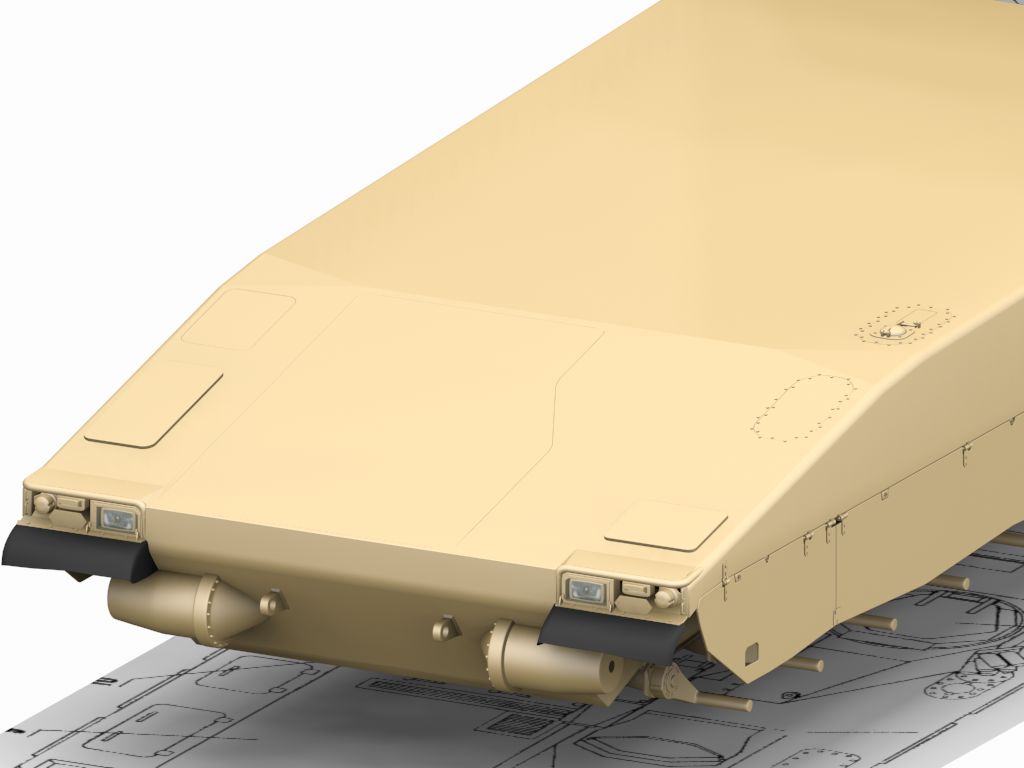

Mas cortes en el capot para hacer esas dos tapas de registro, y las de abajo son simples rectángulos pegados. La tapa de la gasolina la he hecho separando la tapa que esta al lado, añadiendo el soporte de la tapa y todo ello he movido hasta ese lugar definitivo, es decir esta pegado encima. Iba a recortarlo, pero que leches, hay que ahorrar trabajo.

Y un precioso chaflán en la esquina superior, que se me había olvidado. Ahora le haré los agujeros encima de los faros.

-- IMÁGENES ADJUNTAS --

[karras]

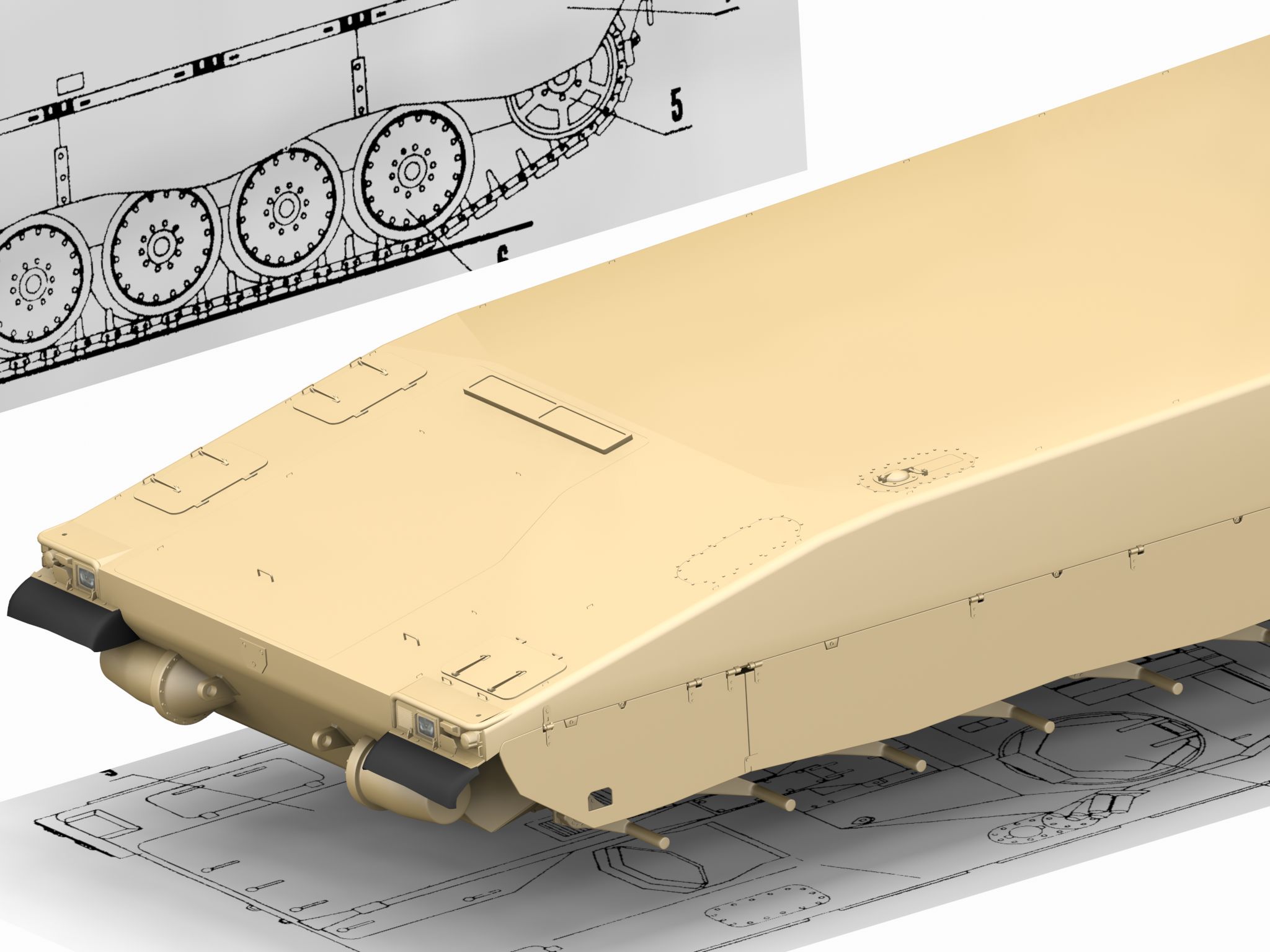

Mas añadidos, aún faltan más cosas por ahí arriba, entre ellos la parte donde ira el conductor, que va en una depresión horizontal, junto al capot.

-- IMÁGENES ADJUNTAS --

[rhinote]

Esta fantástico, como siempre. Mira éste enlace, creo que te gustara: http://moi3d.com/forum/index.php?Webtag=moi&msg=4003.1.

[karras]

Pues sí, esta fantástico ese bulldozer militar, aunque me parece haberlo visto en otro sitio. Se ve que el moi va ganando adeptos, yo sigo viéndolo raro esa forma de trabajar y el resultado final, siempre queda como de juguete, pero quién sabe, su facilidad de uso, es clara. A ver si algún día los modeladores poligonales captan esa forma de trabajar y se amolda todo. Mientras tanto a mí me toca ir cortando chapa.

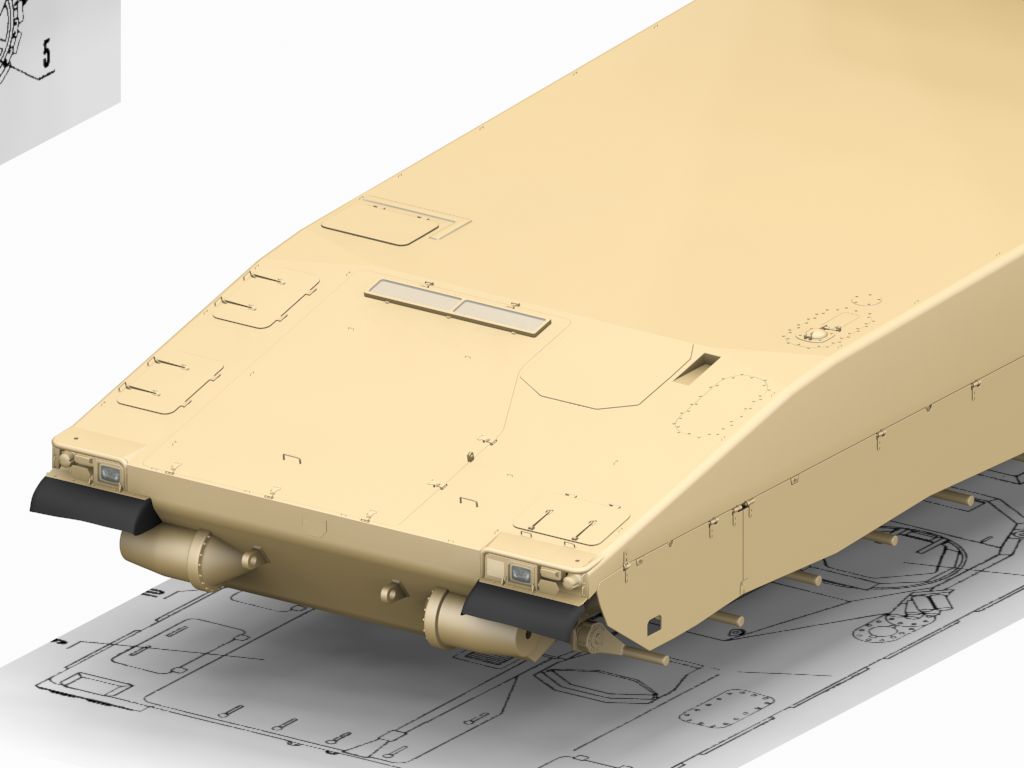

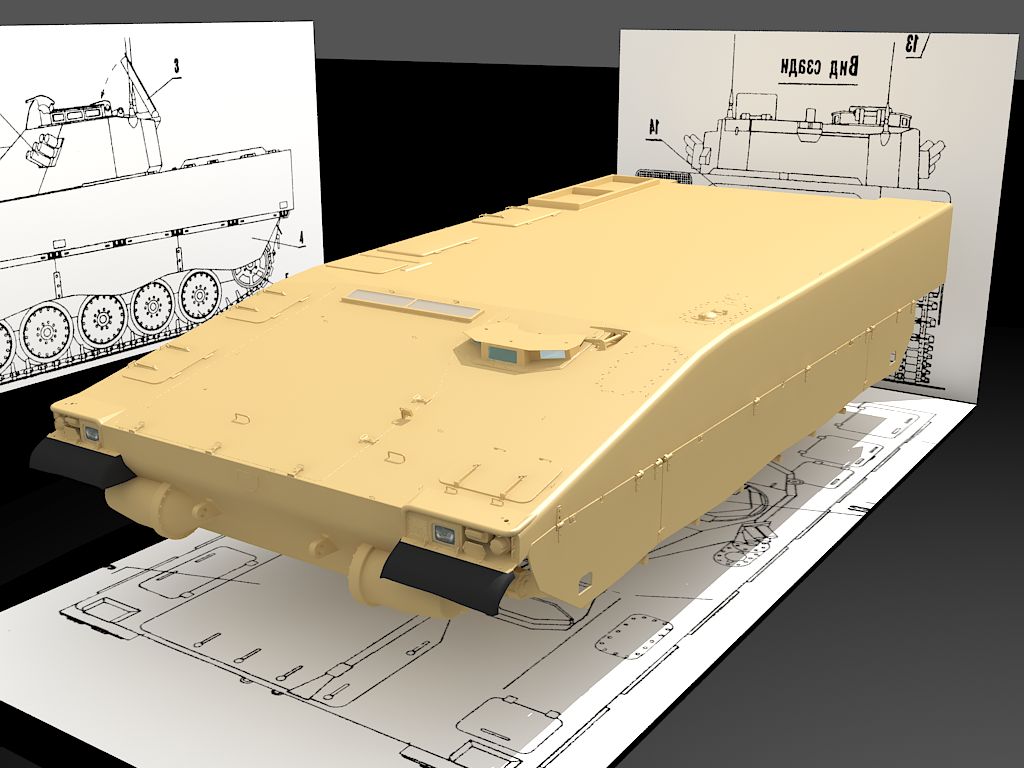

Esto de ésta misma mañana, sacado el set del driver, ahí encima irán los periscopios del conductor y una pedazo bisagra para abrirlo hacía la izquierda en el hueco ese. Aún faltan en el capot tornillos y otras piezas, pero ya pocas, por eso ya me voy hacia arriba y detrás.

-- IMÁGENES ADJUNTAS --

[karras]

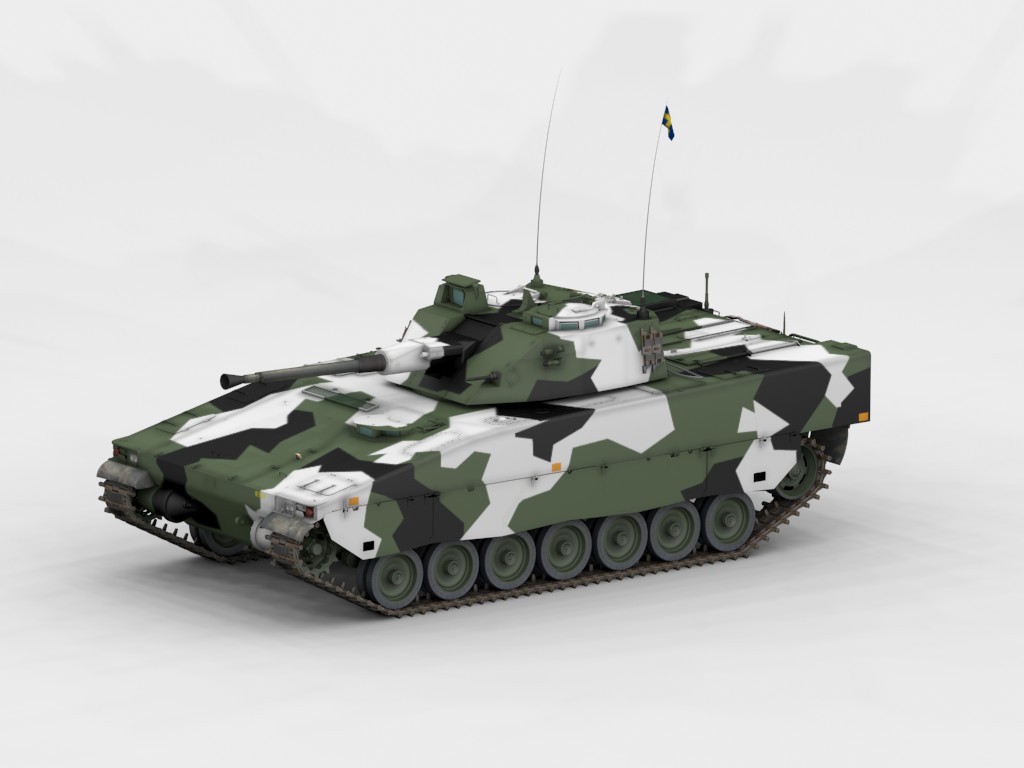

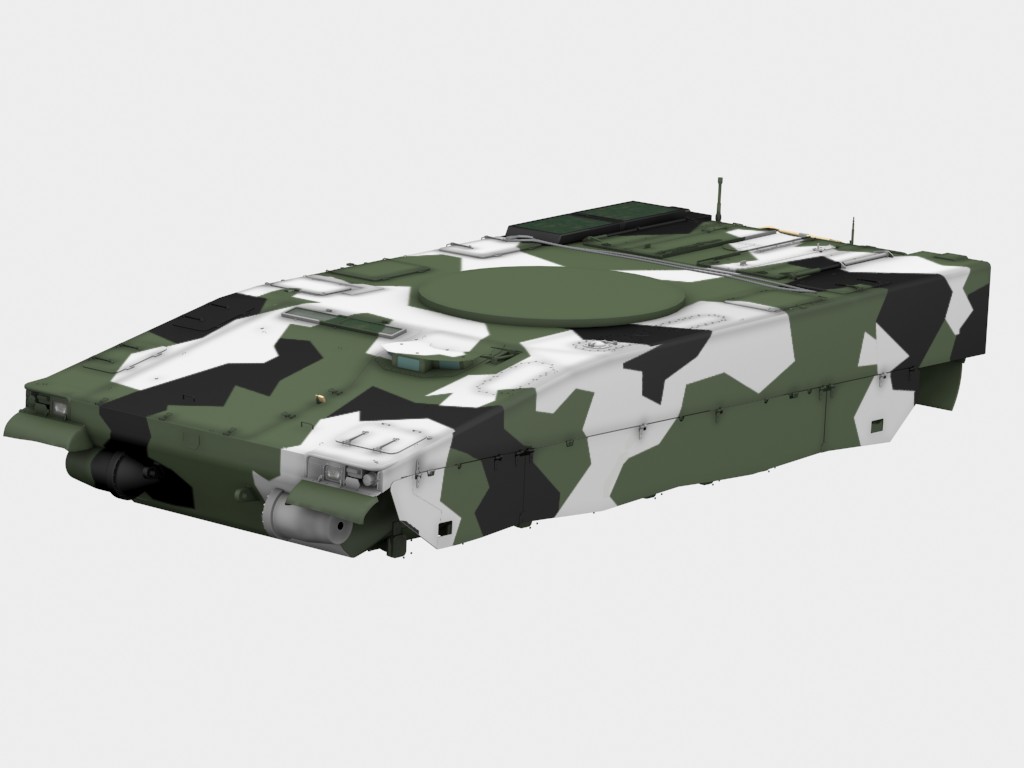

Una tiradita en Vray, aunque me ha defraudado un poco, resulta que en el 3ds Max me salía una imagen con un color acojonante, pero a la hora de guardarlo en (*.jpg), va y resulta casi igual a las demás que he colocado. No sé a que se ha debido, ya que también tenía la costumbre de salirme el fondo negro, cuando en el 3ds Max lo tengo en blanco, pero bueno, así lo veis con más trastillos encima.

La última sin Vray.

-- IMÁGENES ADJUNTAS --

[bigdeivid]

Hace años que no uso Vray, así que, no te puedo ayudar mucho, pero me suena que para que no cambiara había que usar el visor de renderizado de Vray, y no el del 3ds Max, además había que ajustar también el gama, pero tampoco me hagas mucho caso.

[karras]

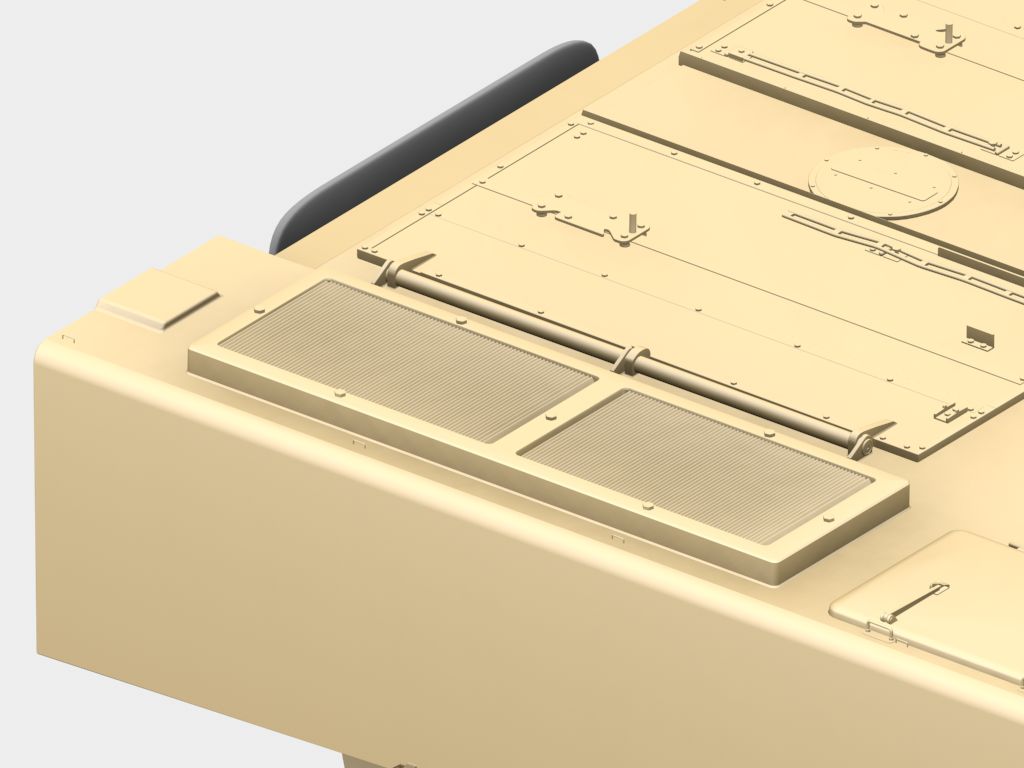

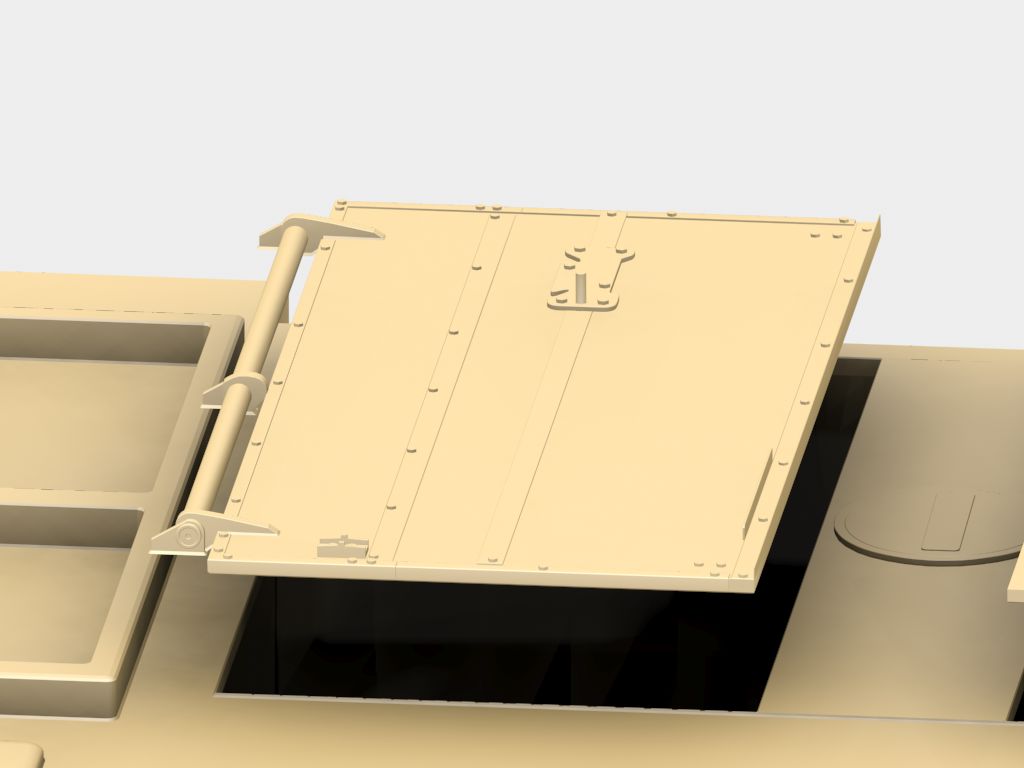

Bueno, sigo con la parte de atrás, las compuertas de la soldadesca, por ahí asoman el morrillo. Unas puertas que se doblan por la mitad hacia afuera, así hacen de parapeto, a la vez, aunque yo las he modelado rígidas, están preparadas para hacerle las bisagras y poder pelgarlas, por si acaso. Arriba llevan mucha tornillería, porque se suponen que son soportes de palas y otras herramientas, aunque en el que eme estoy basando no lleva nada encima, así que, no sé cómo leches lo sujetan, con correas supongo. La placa esa con el eje, no sé que función tiene, pero en la otra compuerta esta todo opuesto a la otra? ¿para qué? Ni idea, pero así lo haré yo también.

En esos huecos irán unas rejillas, y todavía no sé si modelarlas (mogollón de polígonos) o un Bump y va que arde. Ya veremos.

-- IMÁGENES ADJUNTAS --

[karras]

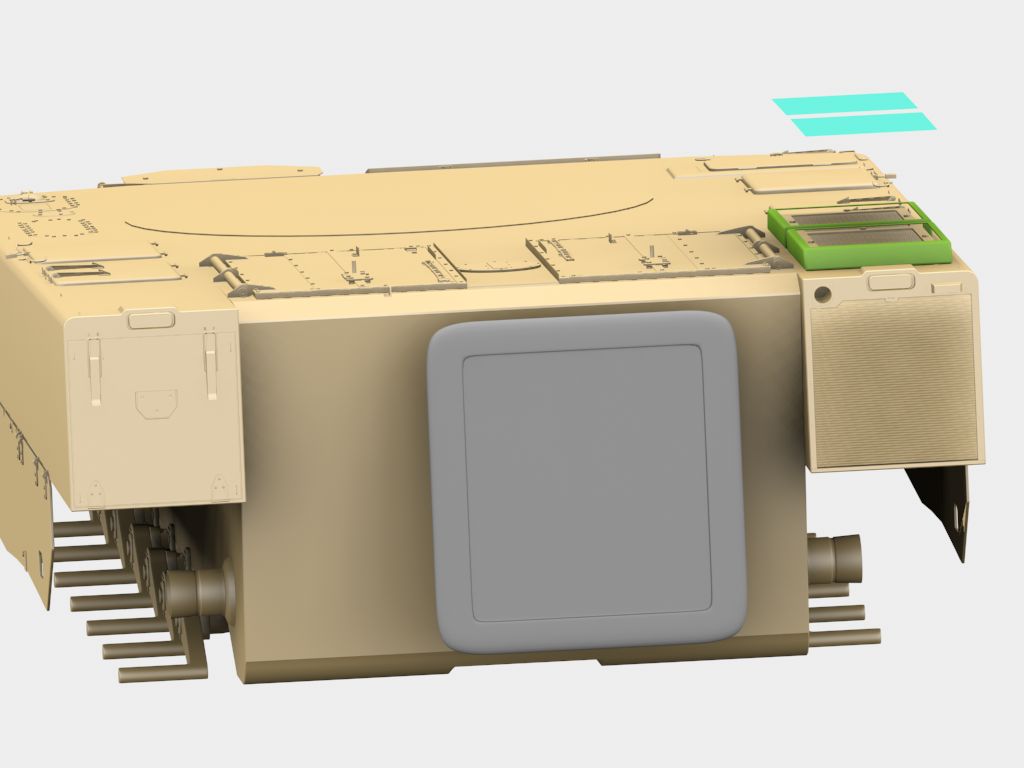

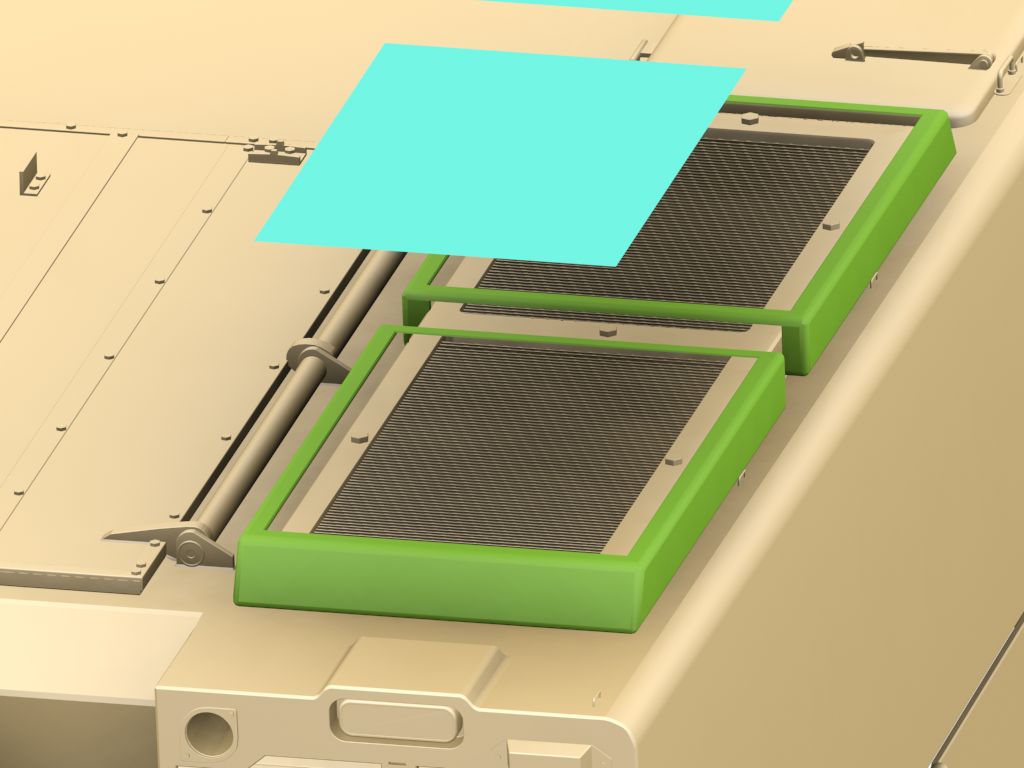

Vamos completando la parte de atrás y algunas partes de arriba. Ese cuadrado gris, será el portón. No sé si hacerle el boquete en la barcaza, o ahorrarmelo. Por arriba eso verde son los protectores de las rejas de no sé qué. Y los planos que s Even por arriba sueltos, seram las rejillitas que van en esas cajas, de alambre entrelazado, que no sé si modelar o Bump o desplazamiento. Encima del portón faltan las sujeciones de las herramientas, picos y palas, antenas varias y asas. Y a la izquierda del portón van como una especie de asas enormes, y en el portón las bisagras, tapas varias y la manija de eabrir el portón. Luego los guardabarros traseros, los pilotos de las luces unos garfios a los lados del portón y la torreta, casi nada ¿verdad?
Venga, que disfrutéis.

-- IMÁGENES ADJUNTAS --

[Rabidsquirrel!]

Una tiradita en Vray, aunque me ha defraudado un poco, resulta que en el 3ds Max me salía una imagen con un color acojonante, pero a la hora de guardarlo en (*.jpg), va y resulta casi igual a las demás que he colocado. No sé a que se ha debido, ya que también tenía la costumbre de salirme el fondo negro, cuando en el 3ds Max lo tengo en blanco, pero bueno, así lo veis con más trastillos encima.

La última sin Vray.

Para render en Vray es un poco complicado, pero tienes que:
-Asegurarte de encender la opción use Vray frame buffer.

No uses el save file de max, usa mejor la opción de grabar del fb y marca grabar RGB.

El setting que yo uso es Reinhard con 2.2 de gamma, pero puede ser 0.454 con linear, y los seteos de luz debe estar de acuerdo al tipo de luz que vayas a usar, recuerda ver el antialias y ponle Irradiance Map, el setting ya depende de ti.

[karras]

Gracias, lo probaré. Aunque era un setup que hasta ahora me había funcionado con los otros tanques. Debe de ser algo de la escena, o que le he quitado algo de lo que mencionas.

[karras]

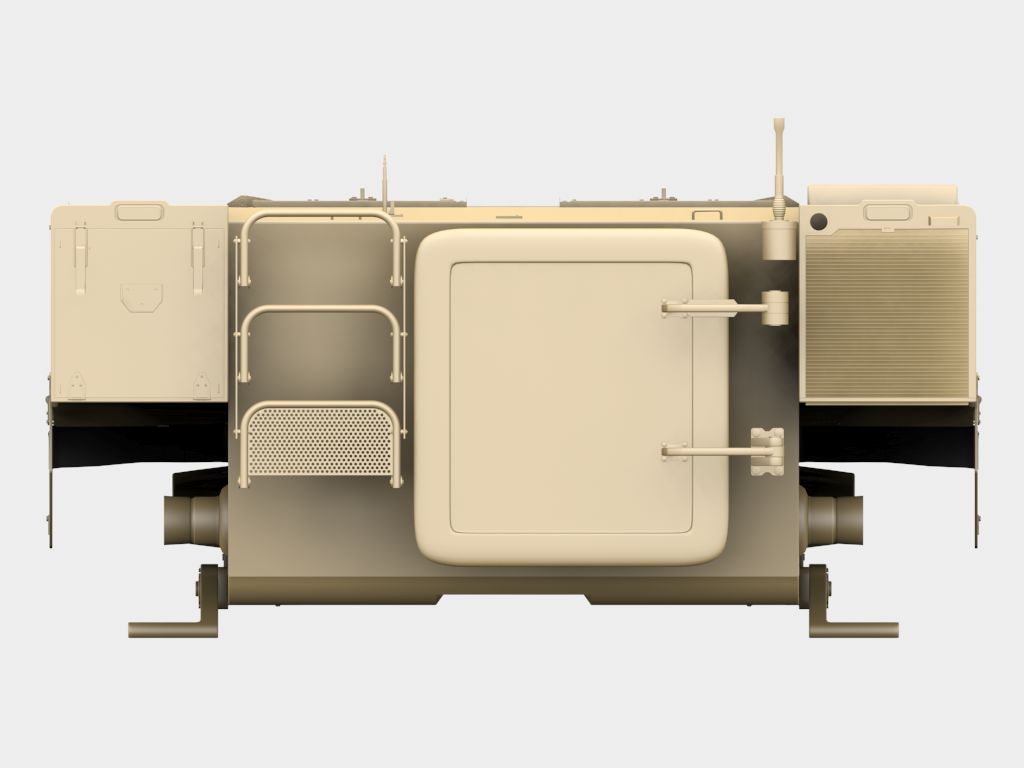

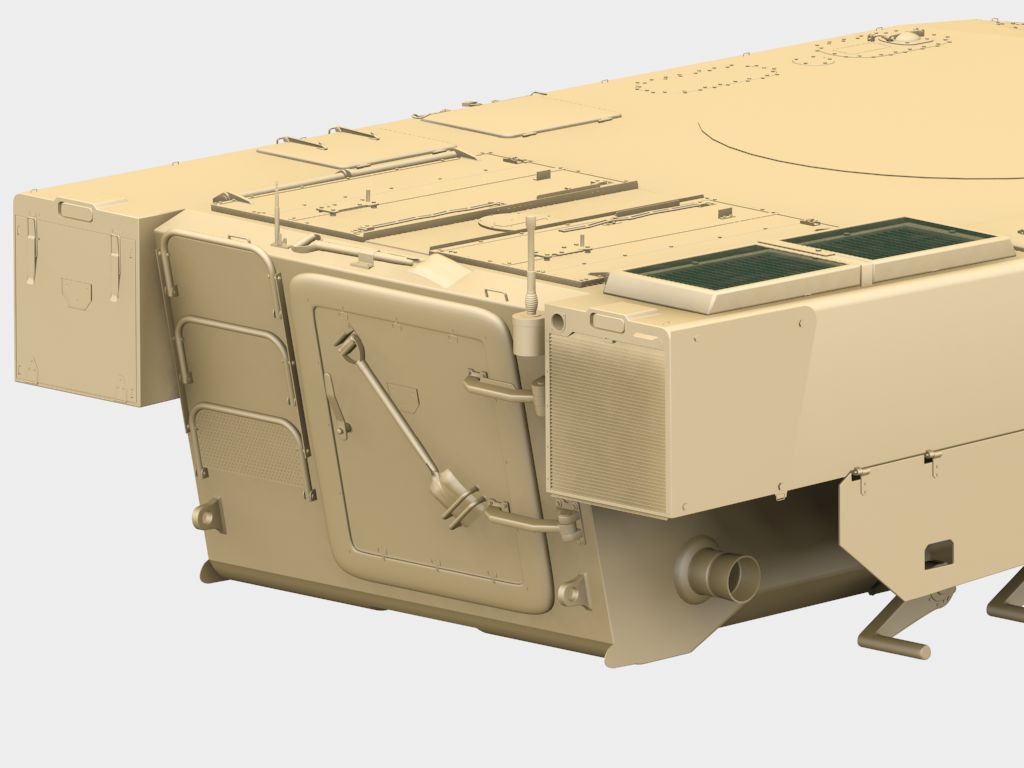

Avanzando con la trasera. El portón y lo demás hace sombra porque aún no está girado para pegarlo en la trasera, es que faltan elemneto en la puerta, y estando vertical es más fácil de acoplarlos. Luego los ganchitos por debajo y los guardabarros y nos iremos a por la torreta.

-- IMÁGENES ADJUNTAS --

[karras]

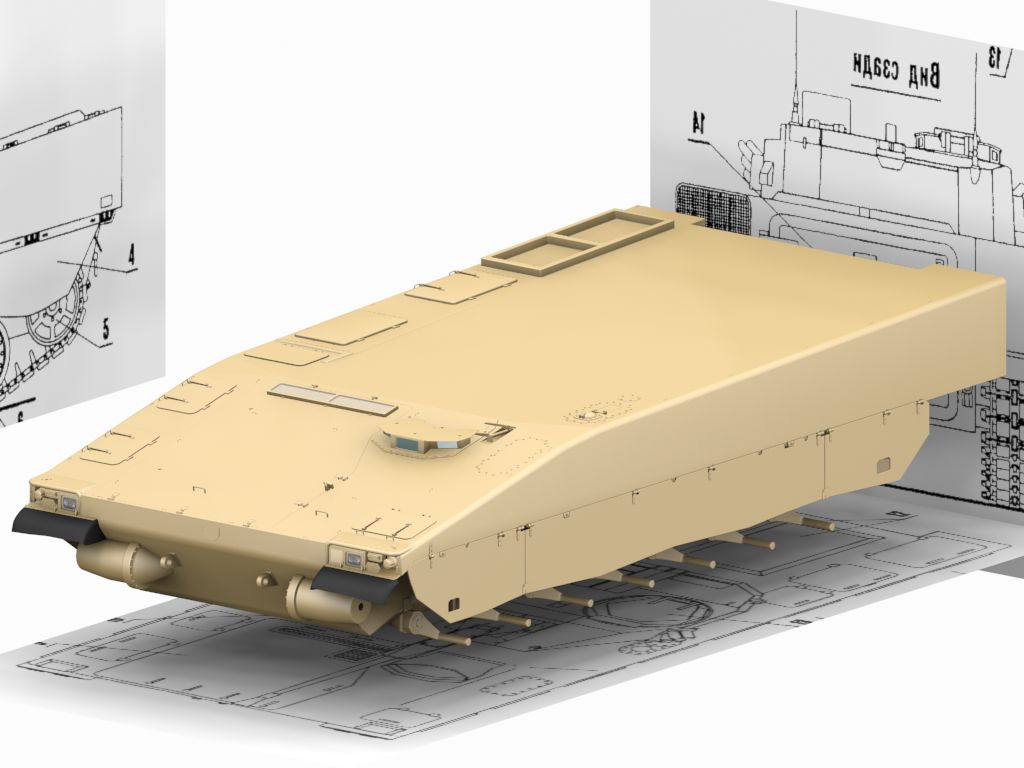

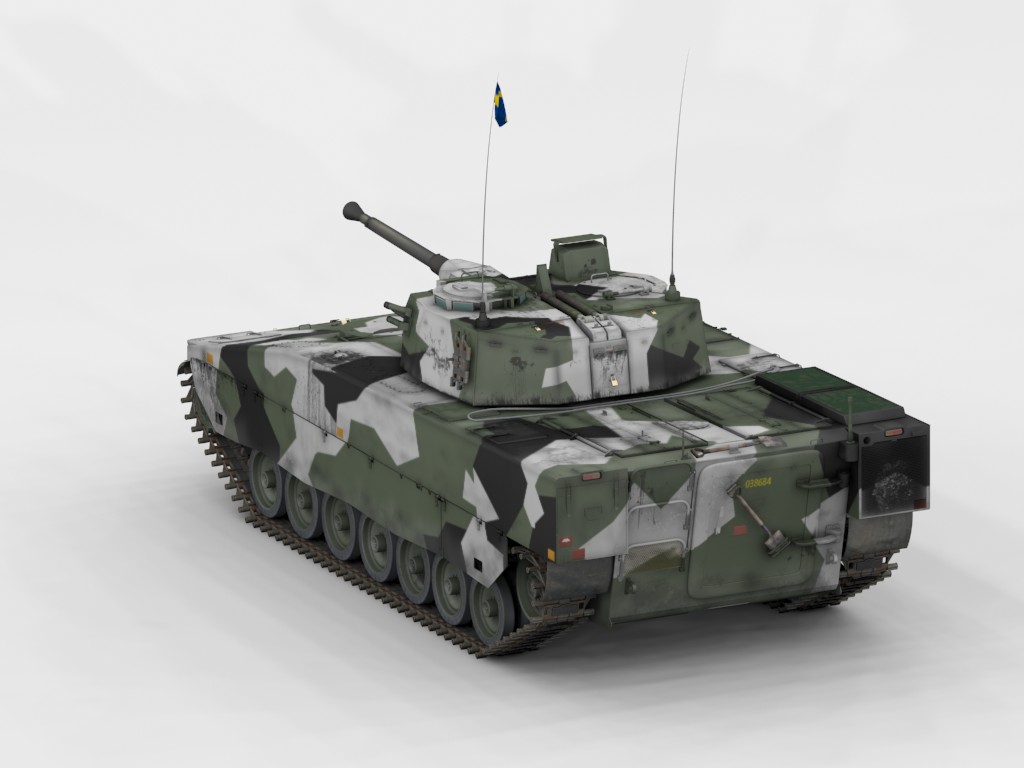

Bueno, ya está acabada la barcaza, ahora una de dos, o modelo el eslabón y hago la oruga, o empiezo por la torreta.

-- IMÁGENES ADJUNTAS --

[Reihzard]

Todo al máximo detalle, me encanta, esos cuadrados de la parte superior son rejillasí es que no se aprecia bien en la imagen.

Sigue con ello.

[karras]

Si, si te fijas en los pst anteriores, se ve el proceso.

[karras]

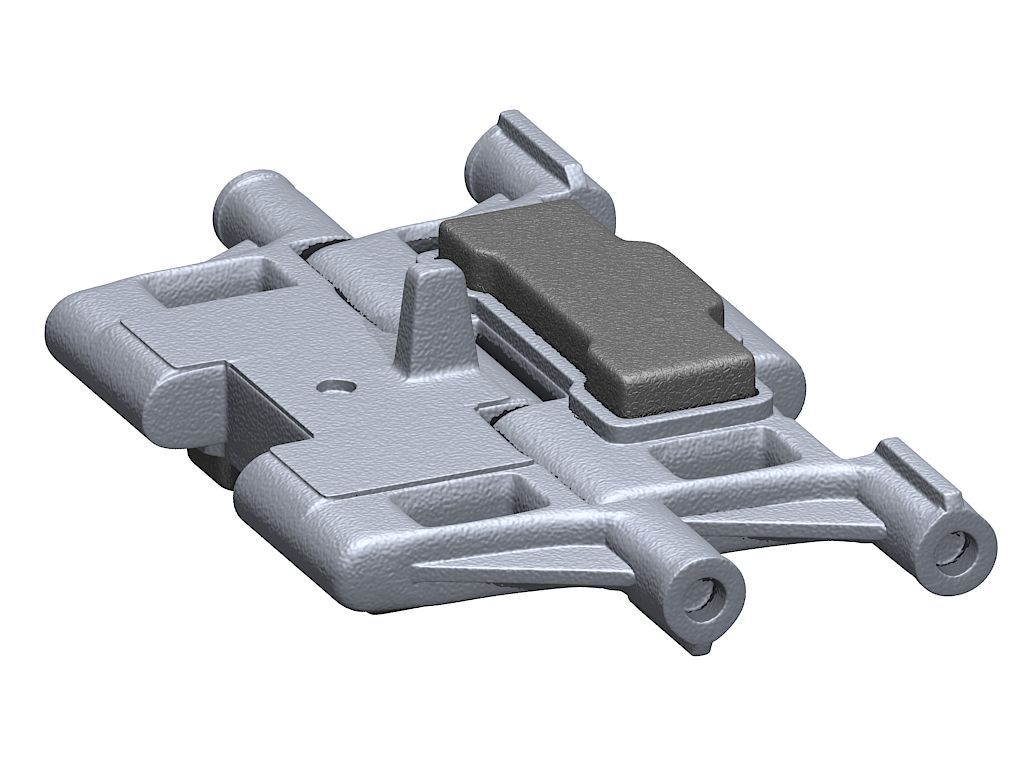

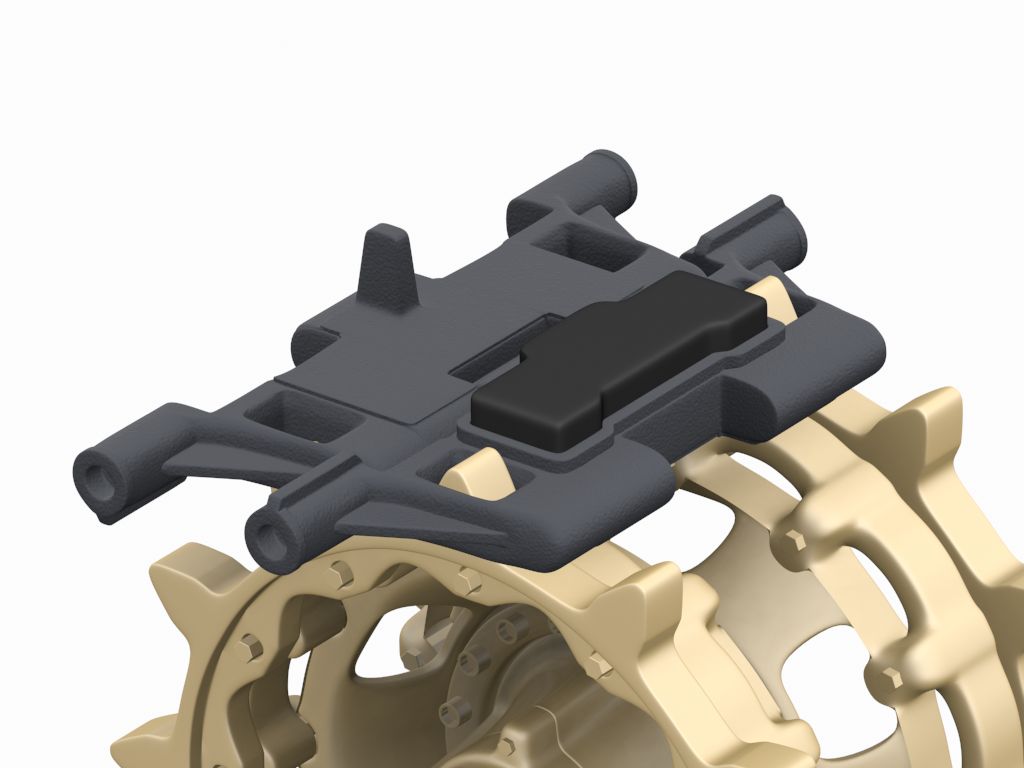

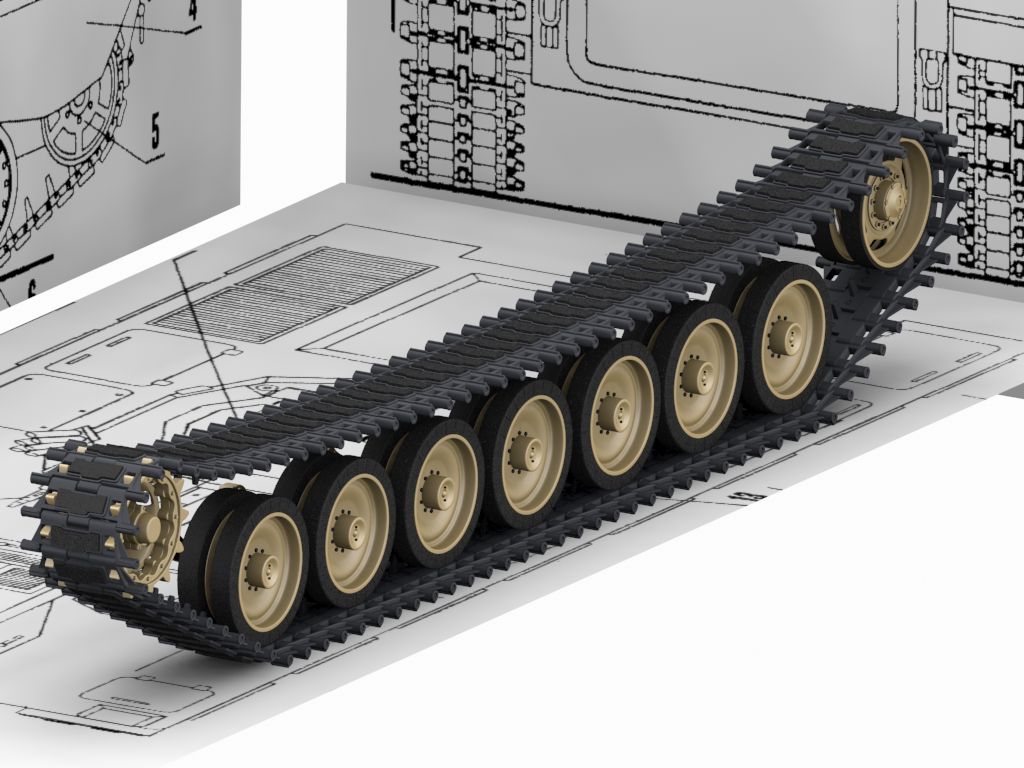

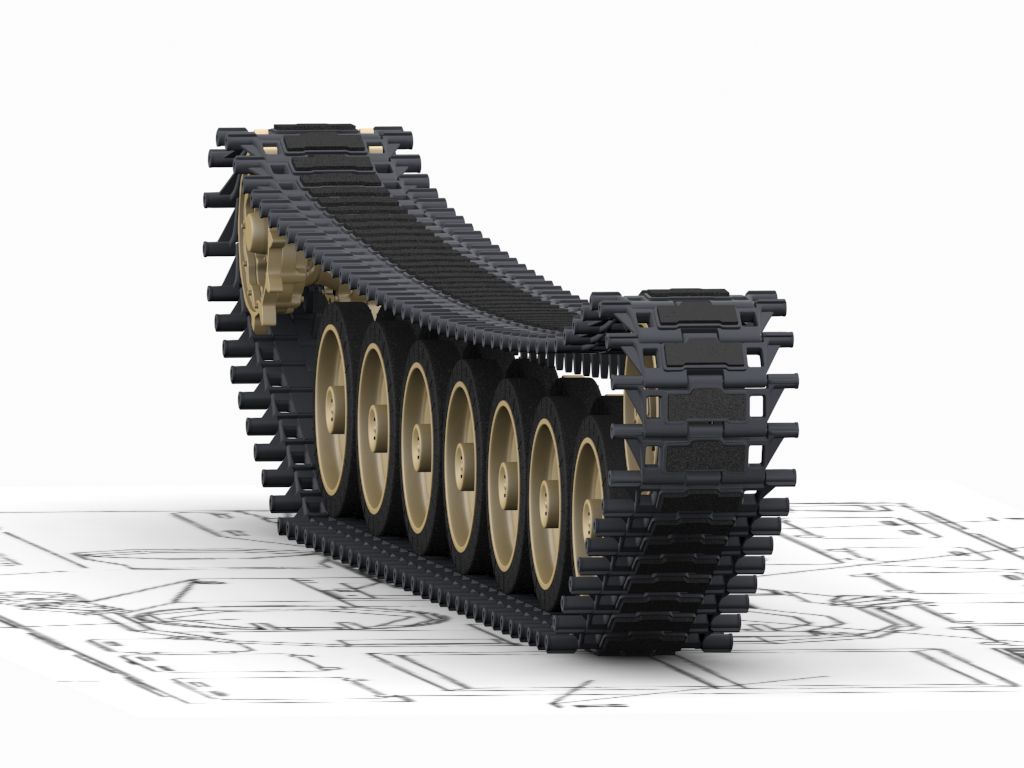

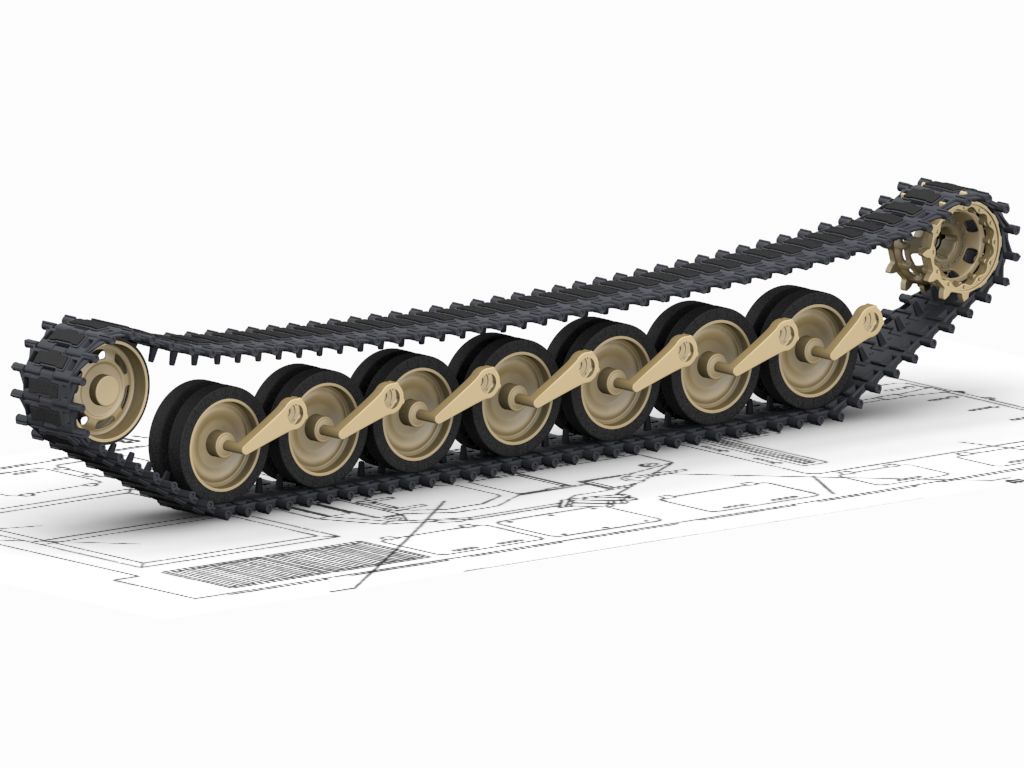

Bueno pues me he decidido por la oruga y llevo todo el día intentando aligerarla. La original la había modelado con mil y pico polígonos en malla básica, pero al meterle el turbo al nivel 3 se me iba a los 13300 casi. Eso si quedaba muy mono, pero al intentar hacer la oruga entera, al llegar a la mitad, ya llevaba millón y pico de polígonos, así que, no sabía si hacer otro eslabón Low total o qué. El max se me quedaba ccolgado, así que, no había manera de ser posible con esos polys. Pero esta mañana cuando ya estaba modelando otro más simple que una caja de zapatos se me ha iluminado el cerebro y me ha dado por cambiar los valores del TurboSmooth y ponerlos a 0, pero el valor del render a 3, lo mismo a todas las ruedas y a la suspensión, consiguiendo poder bajar los polys a 466 mil polys en total para un rodaje entero. Y lo que es mejor, poder tirar el render, eso sí, con el domo de siempre tarda unos 14 min, ni idea del por qué, pero sin el domo lo hace en 3 minutos. Cosas que pasan.

El eslabón esta mapeado, aunque no tiene mapa aún, sólo color básico y Bump, así como los cauchos.

Os subo cinco imágenes para que os deleiteis, una en Vray que también petaba la sombra, pero como es wip, ahí se queda.

-- IMÁGENES ADJUNTAS --

[Slash148]

Sigue así Karras, está quedando genial. Eres un duro.

[karras]

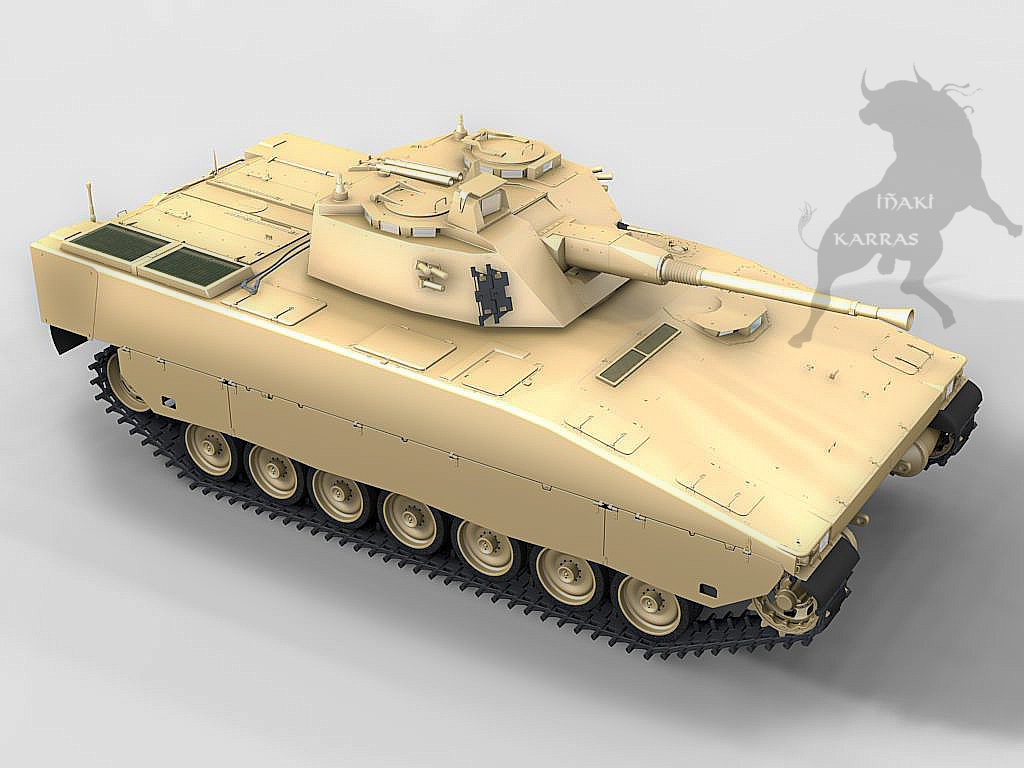

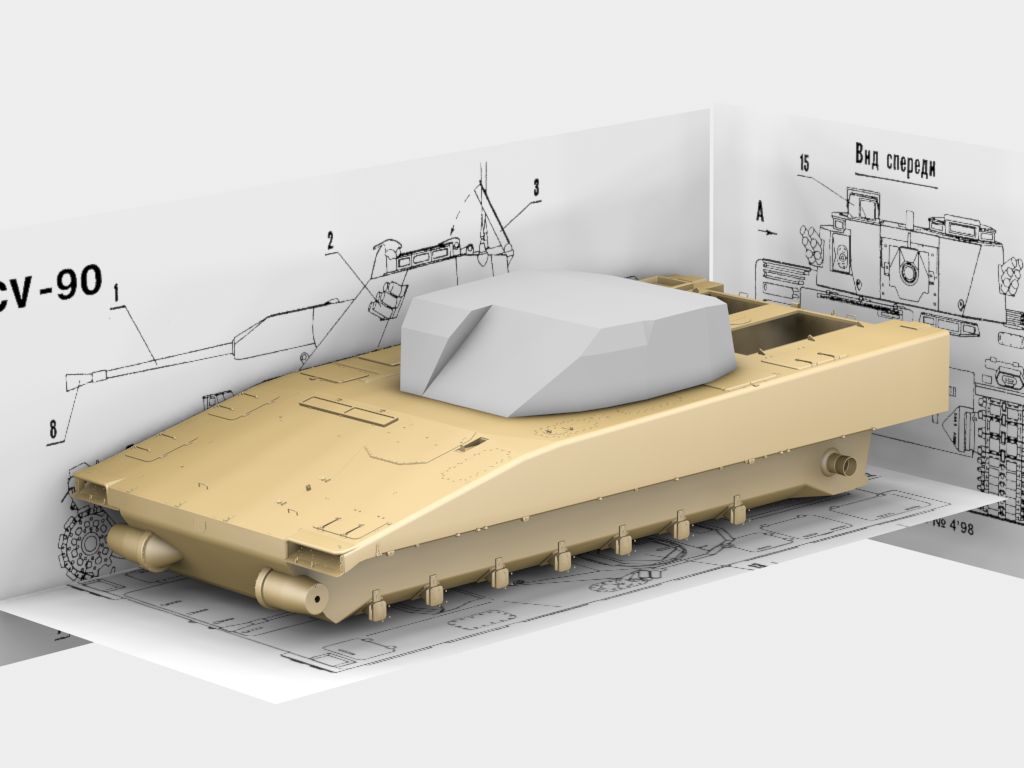

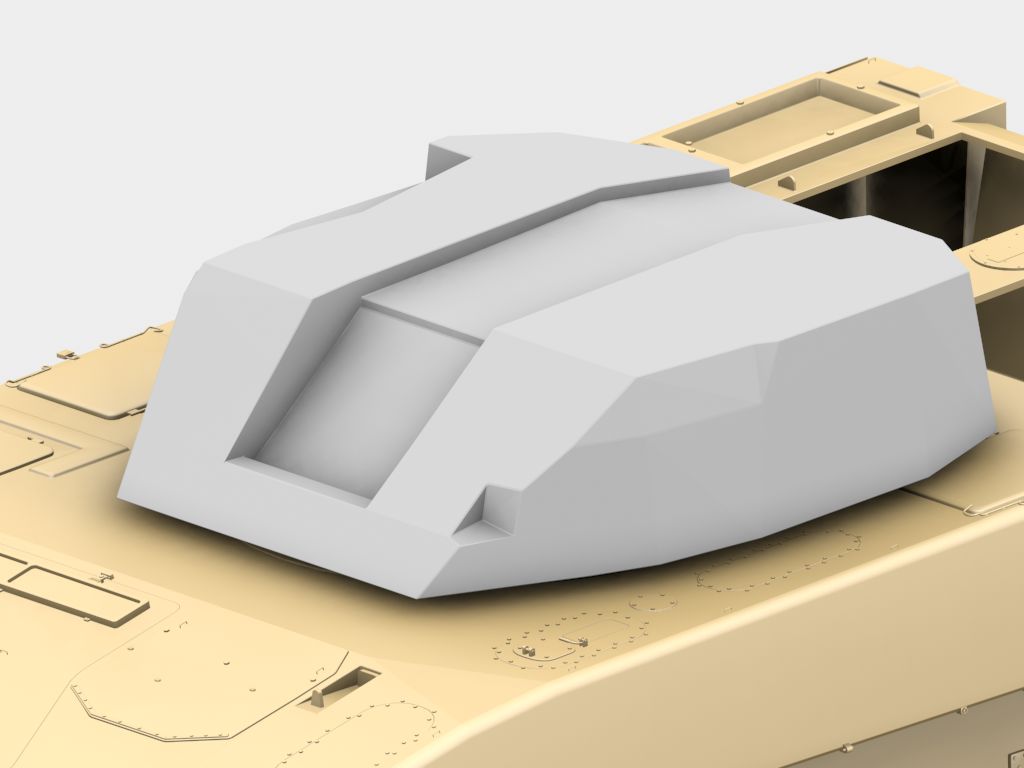

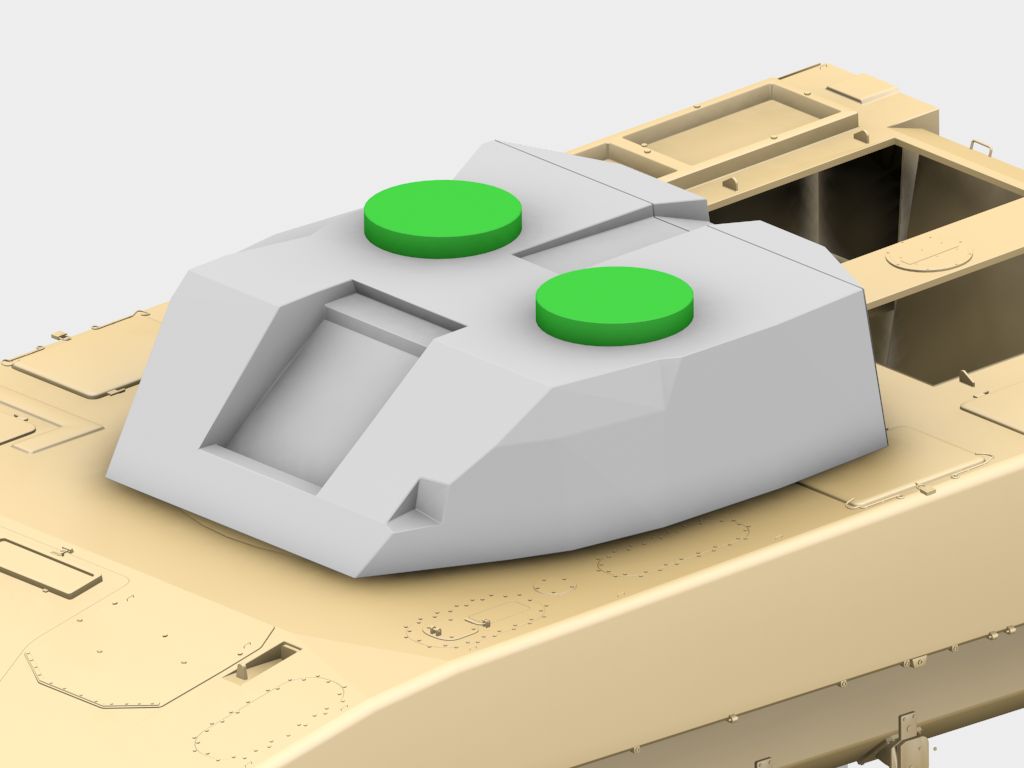

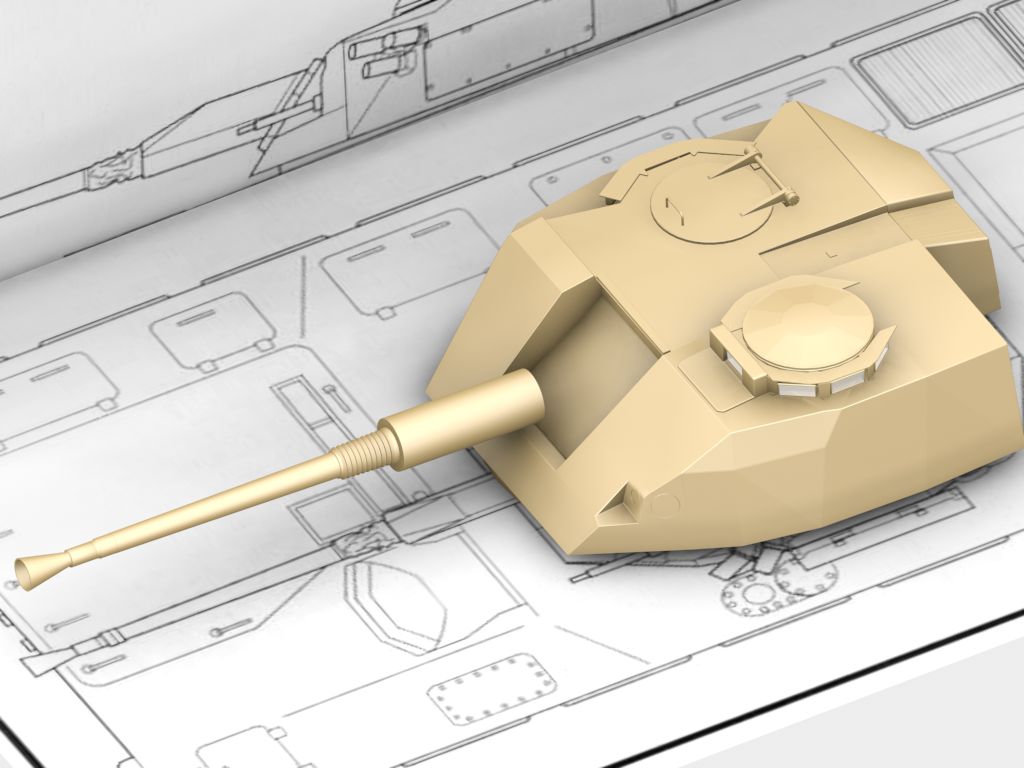

Primera toma de contacto con la torreta, será la versión a, así que, no os quejéis. Más tarde quizás modele la de los dos morteros, amos creo que se llama. Éste proyecto creo que va a ser el de más polígonos que he modelado, ya va por unos 1,6 millones de polígonos si empiezo a sumar todo, sin la torreta.

-- IMÁGENES ADJUNTAS --

[kenderbolivar]

Excelente amigo, me encanta. Solo una pregunta, cuantos polys llevas? Dale duro.

[karras]

Ve sumando, la oruga con su ruedas y suspensión son 466.000, multiplicarlo por dos y súmale unos 600.000 de la barcaza y aún falta la torreta. Cuando lo junte todo va a arder Troya.

[karras]

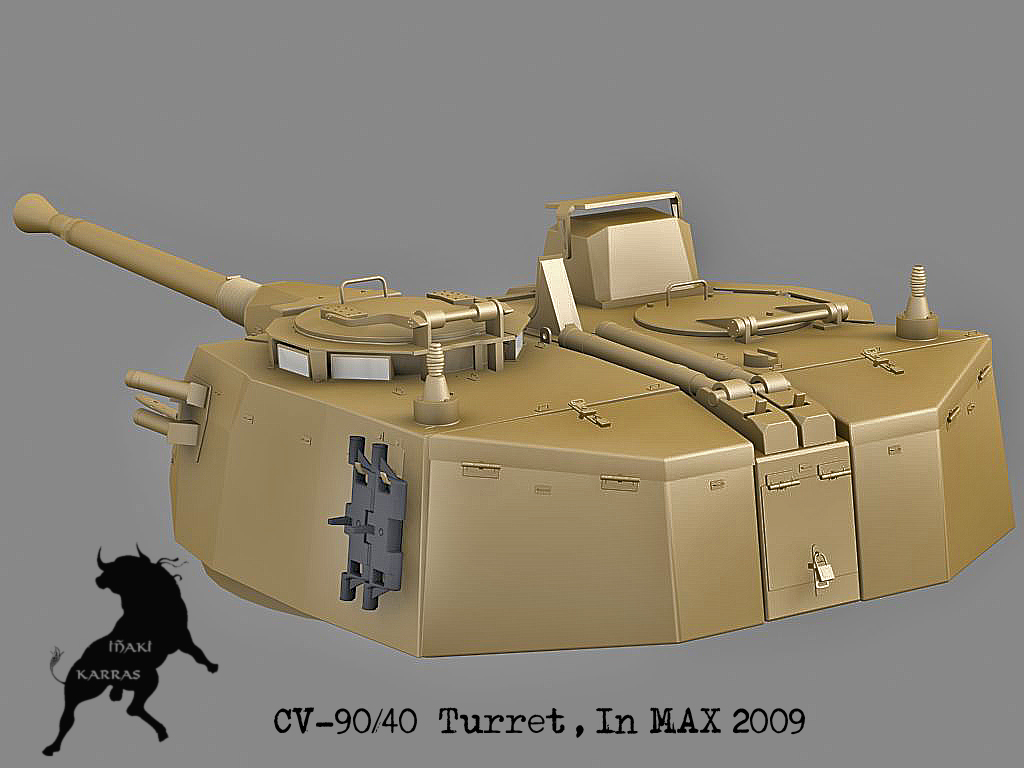

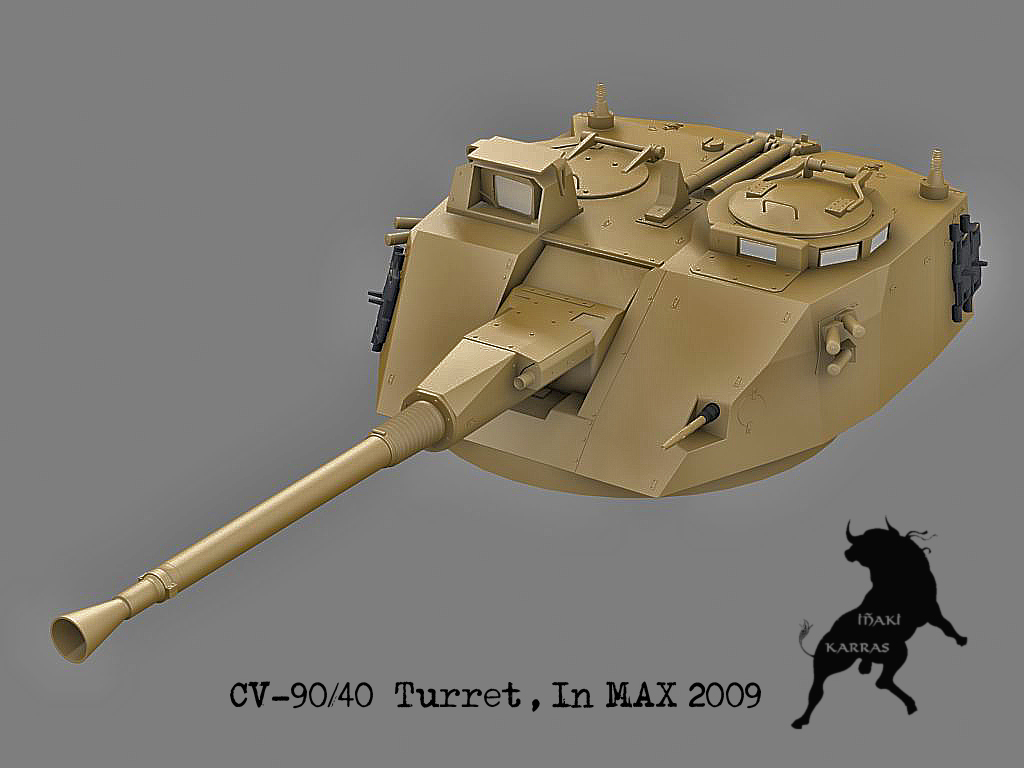

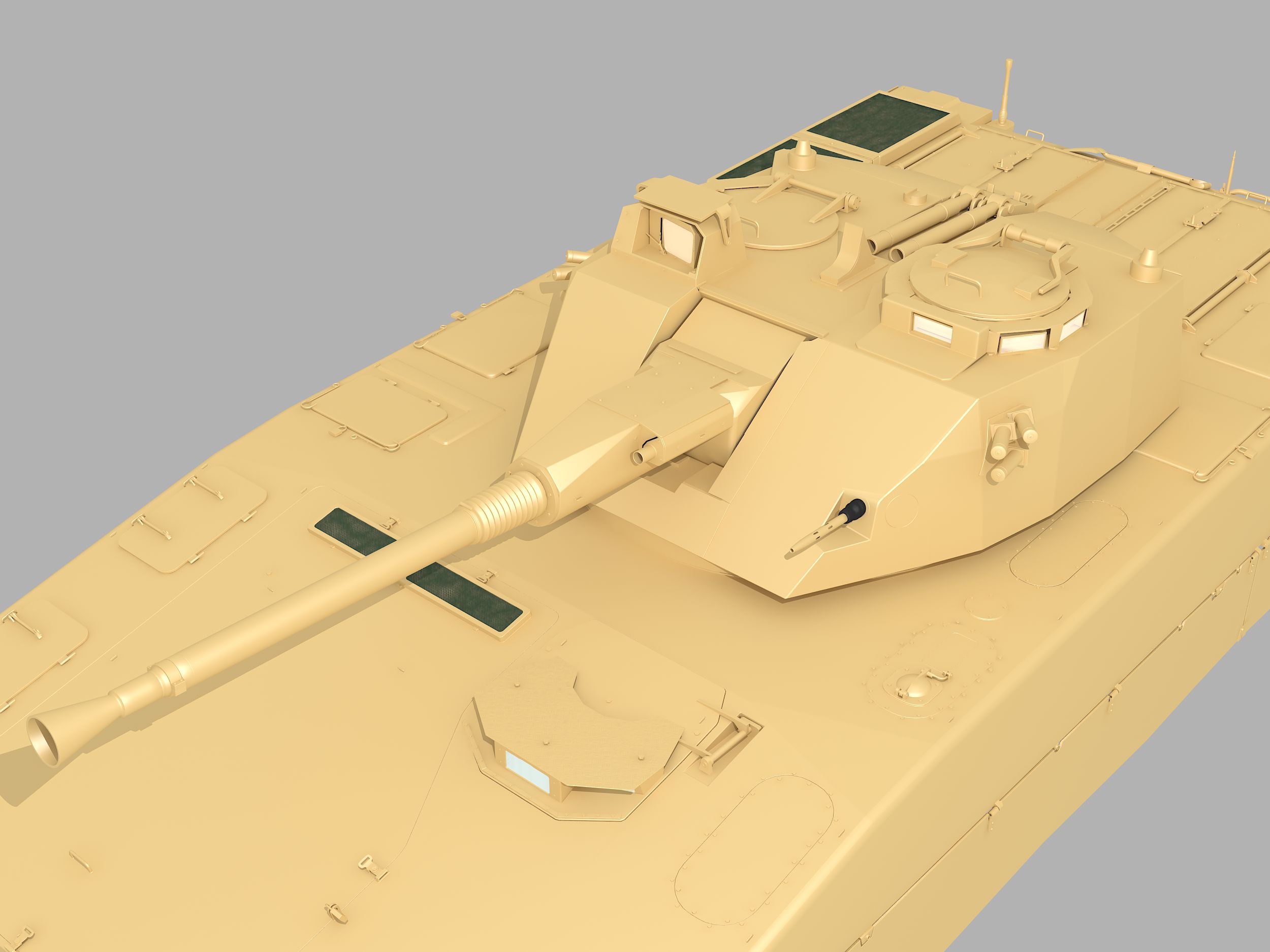

La torre va tomando forma. Lo malo, es que he estado modelando con unos blueprints antiguos y desfasados, fijaros en la imagen donde se ven la amterayadora esta al otro lado. Se ve que eran del prototipo o de alguien que literalmente se lo ha inventado todo, es lo que tienen los ilustradores, los modeladores también, para que nos vamos a engañar, me di cuenta cuando modelaba la barcaza en los faros, pero fui modelándolo según fotografías, pero al empezar con la torre, la cosa se ha ido de madre ya. La ametralladora está en la otra parte, la parte trasera es muy larga, bueno para que contaros. Así que me puse a buscar más planos y me encontré los de un tal mareque rys, que tiene el mismo nombre que un colega modelador que conozco (esperio que no sea él) y que tenía alojado en mí blog de bleprints y yo sin saberlo, si es que. Bueno, a lo que íbamos, eol caso es que eahora la barcaza es un poco más larga que esos blueprints y menos inclinada, así que, ante la duda, me ha dado por encargarme unos planos originales a unos tíos suecos que venden y cuando me lleguen podré saber el alcance de la cagada realmente. Porque por ahora me coincide con las fotografías. La verdad que el tío me los vende bastante baratos, por 165 seque (koronas suecas), unos 29 euros, me calzo unos 20 plamnos de diversos cachivaches suecos que eni os sonaran. Entre ellos 5 hojas de a4 del cv-90/40, así que, ya veremos.

Por ahora os dejo lo que tenía hasta ahora y que he tenido que ir remodelando a bote pronto, pero antes de gambarla más prefiero esperarme una semana a que me lleguen. Oque?
Aquí os dejo lo hecho hasta ahora. Los cilindrones esos de color será donde van las escotillas, solo están a modo de referencia, no tienen otra utilidad.

Si os interesa el sitio de los planos de los vehículos suecos de toda la vida os lo pasaré.

-- IMÁGENES ADJUNTAS --

[Mas0ne]

Que tipo de iluminación estas usando? Está muy guapo ánimo a mí me encanta el 3d, pero estoy empezando con Blender y quiero hacer maquetas como las tuyas he probado un avión, pero aún me salen churros.

[karras]

No es ni Vray, ni Mental Ray, ni Brazil, ni Final Render, ni nada de todo eso. Un domo de 91 focos dirigidos todos hacia el tanque y el Scanline. Un script llamado e-light, gratuito y muy antiguo, lo uso desde la versión de 3ds Max 3.1, así que, échale. Suerte con los aviones, a mí tampoco se me dan bien todavía.

[karras]

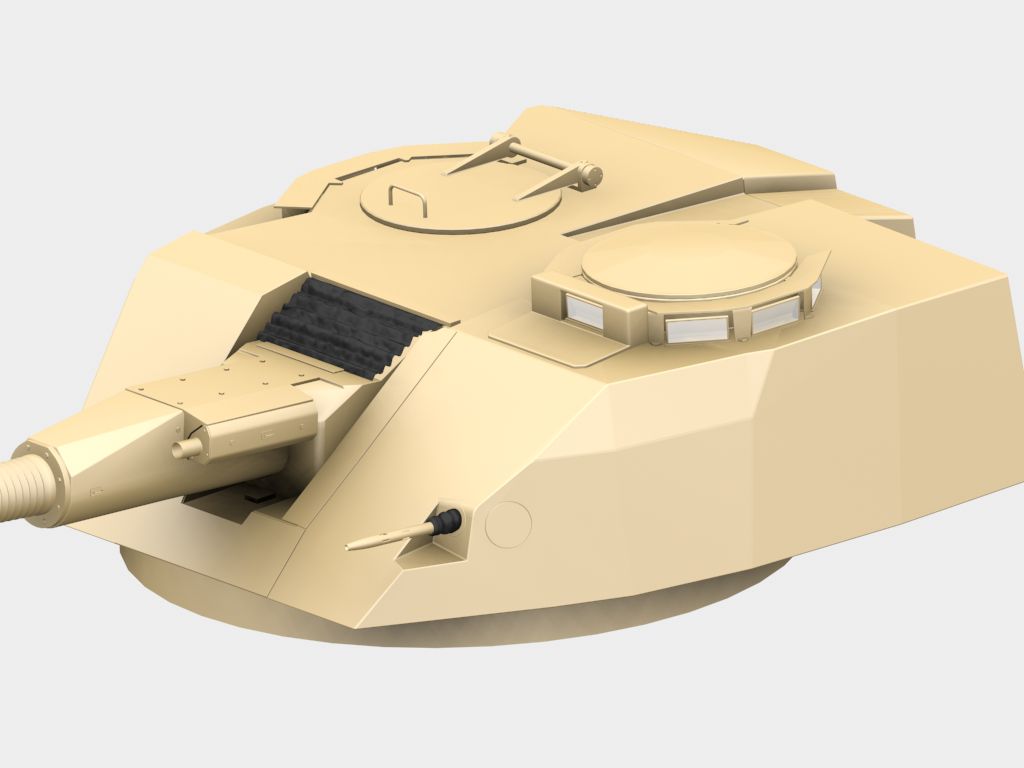

Bueno, aunque no lo parezca, sigo con la torreta, poco a poco, porque esos planos no me llegan.

-- IMÁGENES ADJUNTAS --

[karras]

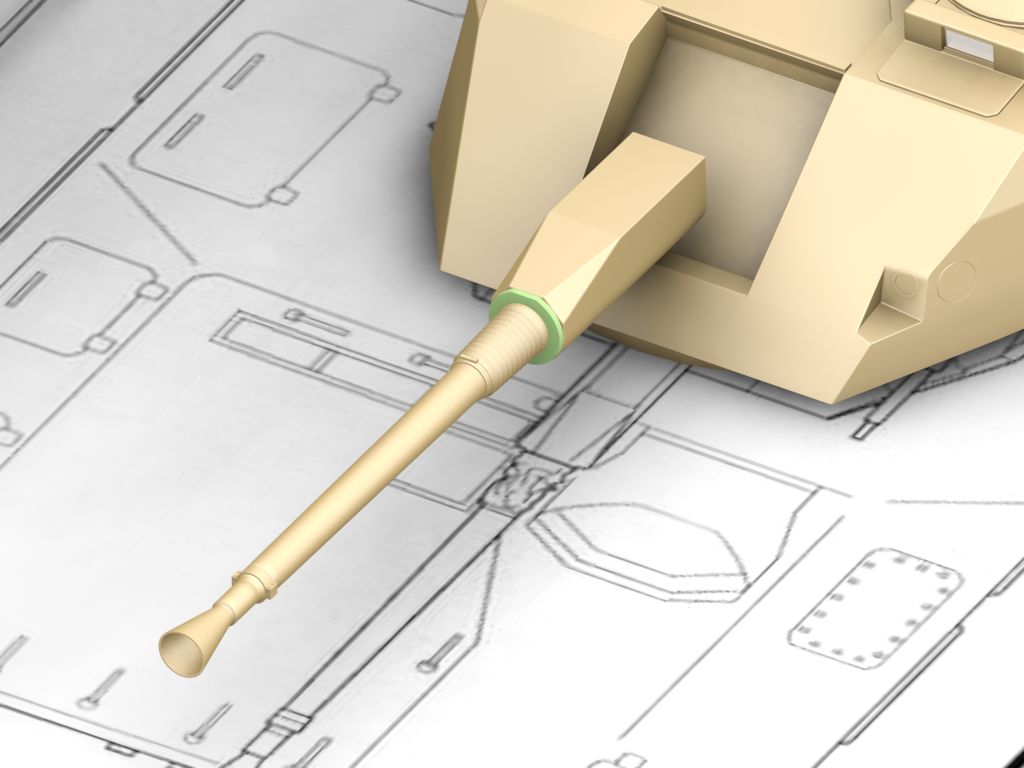

Seguimos con el bofors, detallando hasta unirlo a la cureña. Falta un visor que le han acoplado en ese bloque del mantelete (parte que protege al cañón, suelen ser muy gruesos y anchotes, en este caso al ser un cañón ligero, es más un soporte), a la izquierda y después se unirá a la cureña (parte que hace de pivote del cañón).

-- IMÁGENES ADJUNTAS --

[karras]

El visor de antes. Aún le faltan tornillos, Marcos etc por toda esa parte.

-- IMÁGENES ADJUNTAS --

[karras]

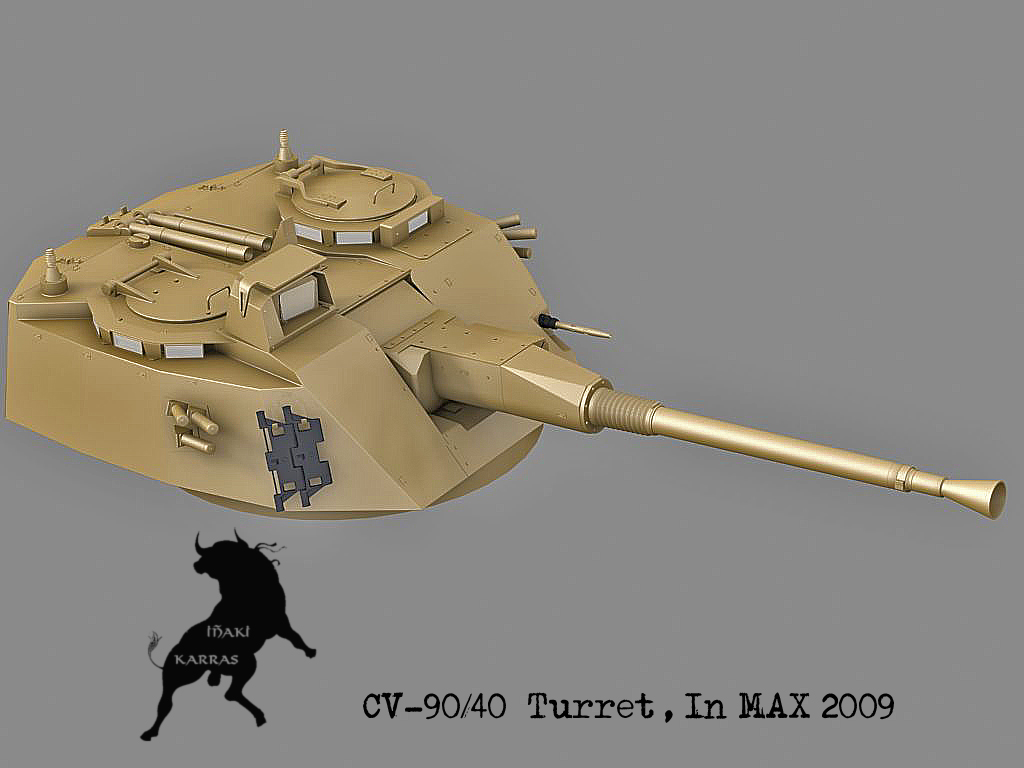

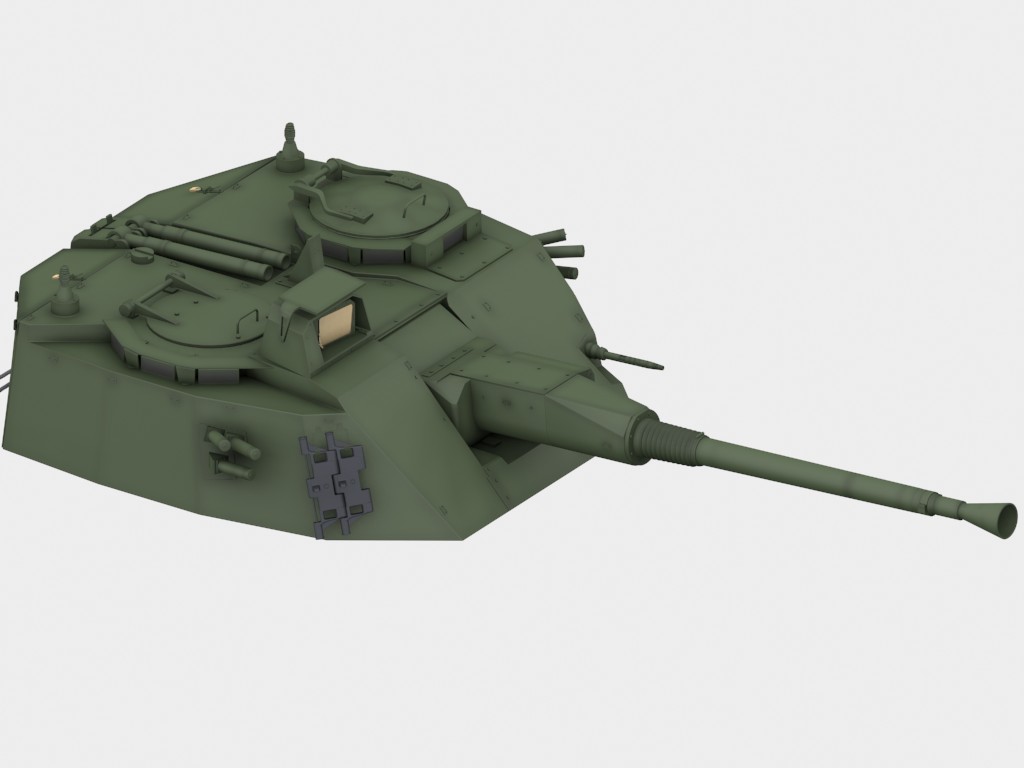

Esto no se ha parado, aunque lo parezca cañón, ametralladora y ahora con el visor principal.

-- IMÁGENES ADJUNTAS --

[karras]

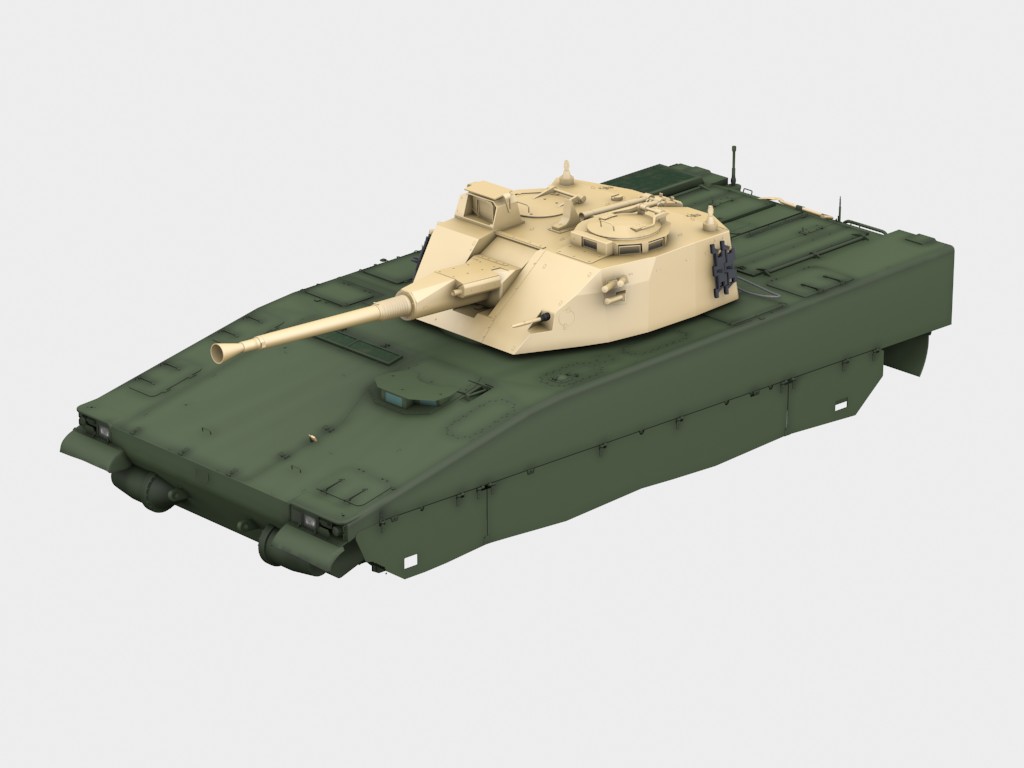

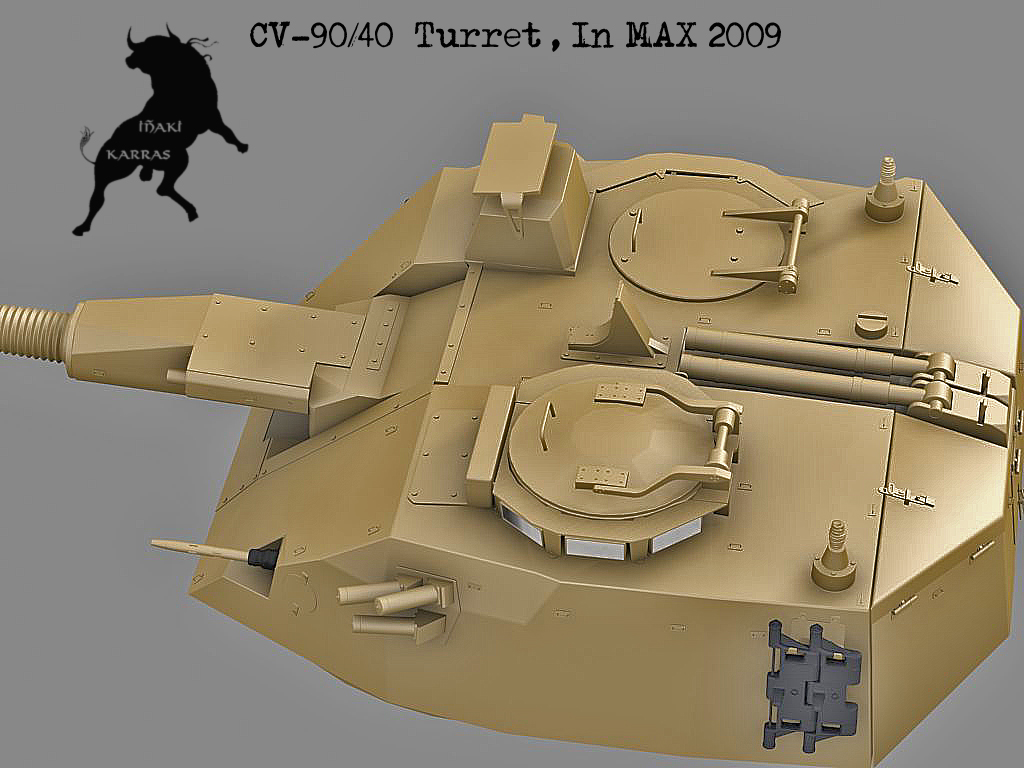

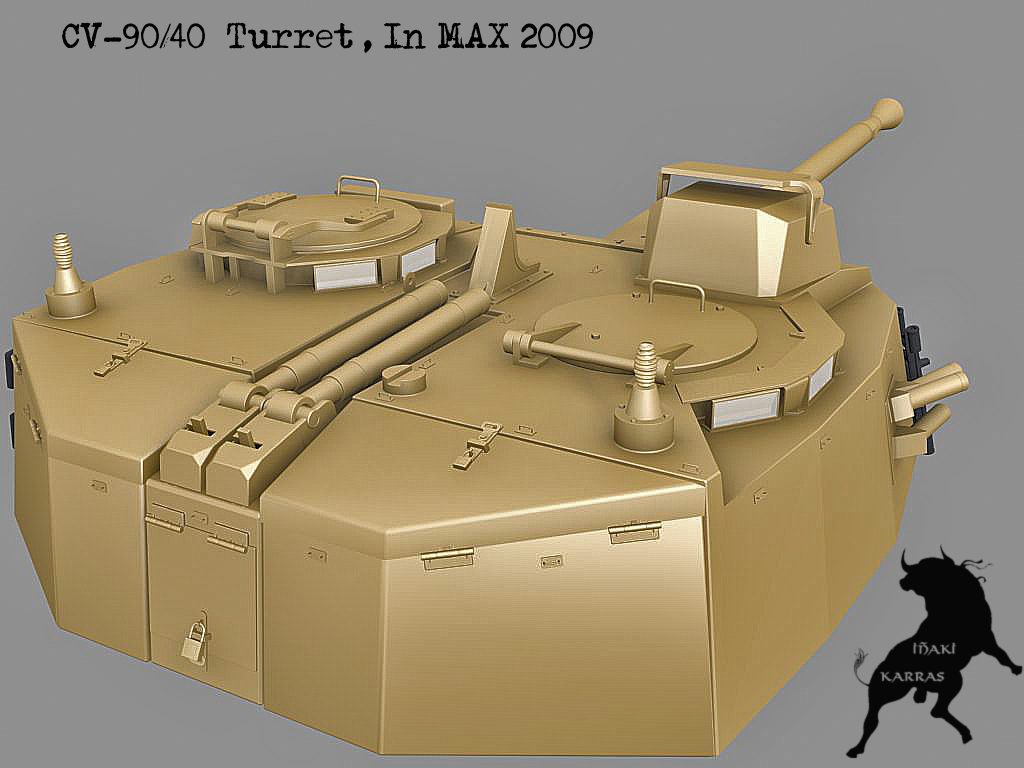

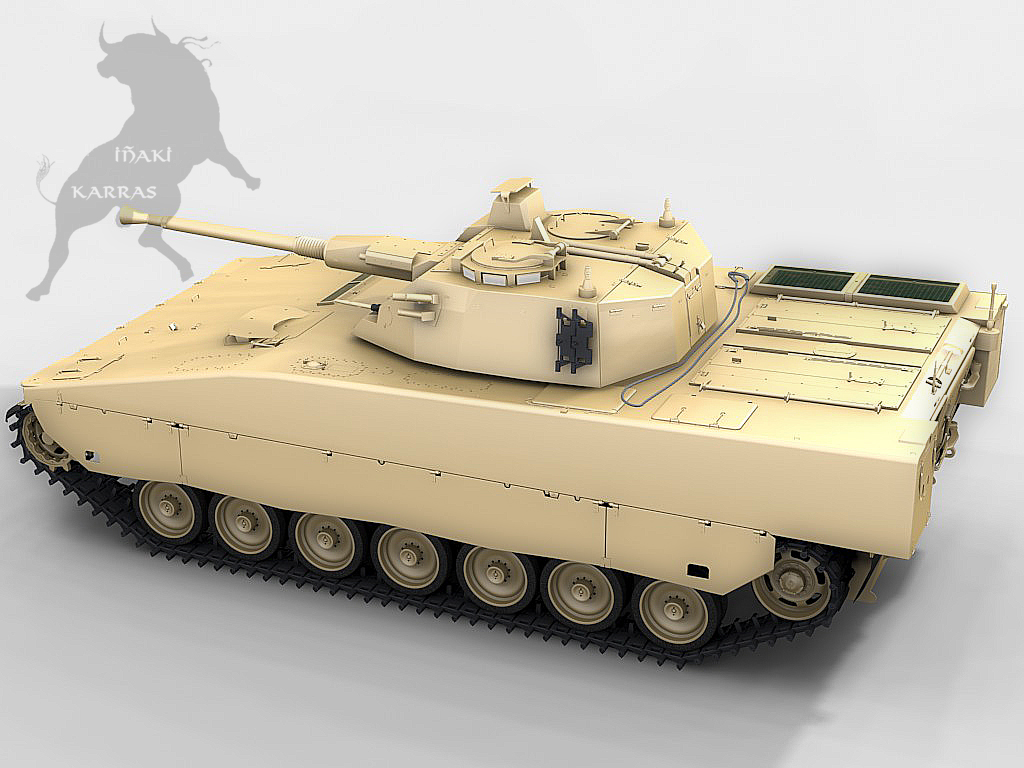

Seguimos en la torre, esta vez una tiradita en Vray a ver cómo sale.

-- IMÁGENES ADJUNTAS --

[rafa120]

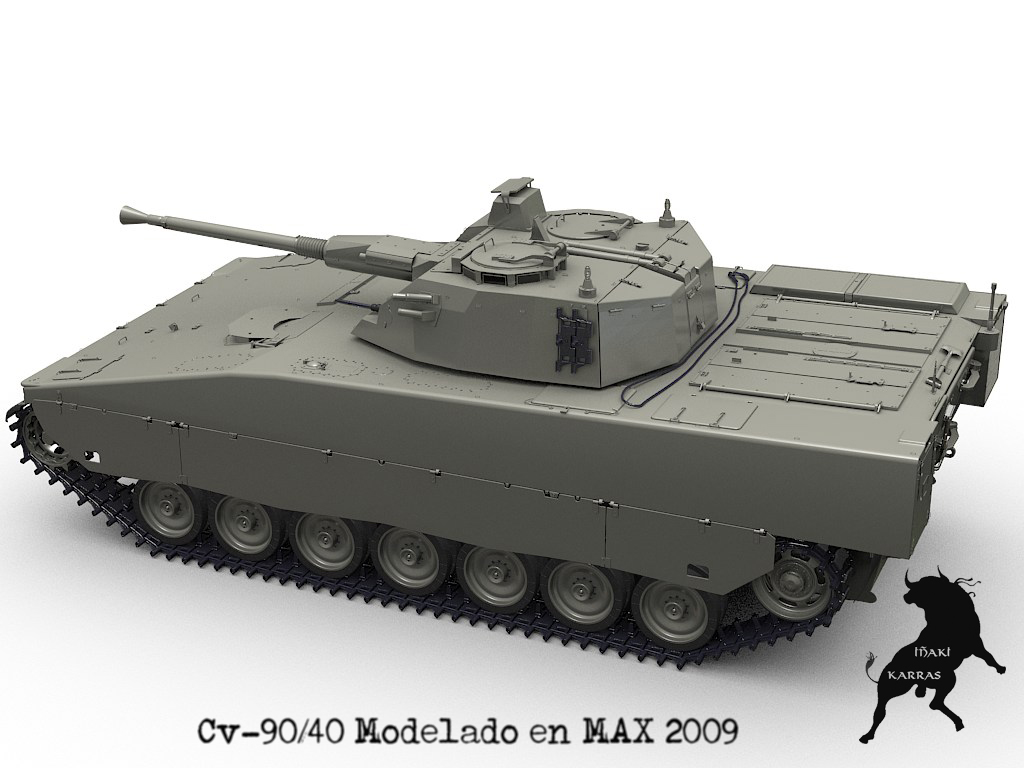

Me gusta el render, muy limpio y sin artefactos ni cosas raras, a partir de ahora usa esa setup. Posdata: una tiradita con la tracción completa y en perspectiva?

[karras]

Vaya salido repetido.

[karras]

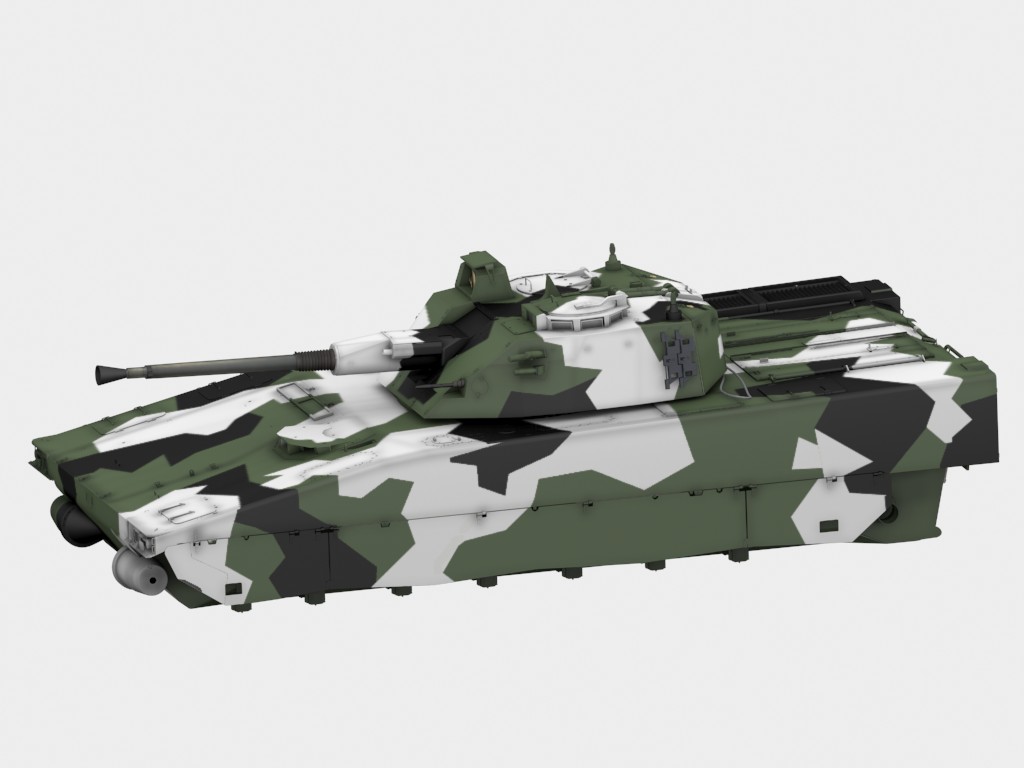

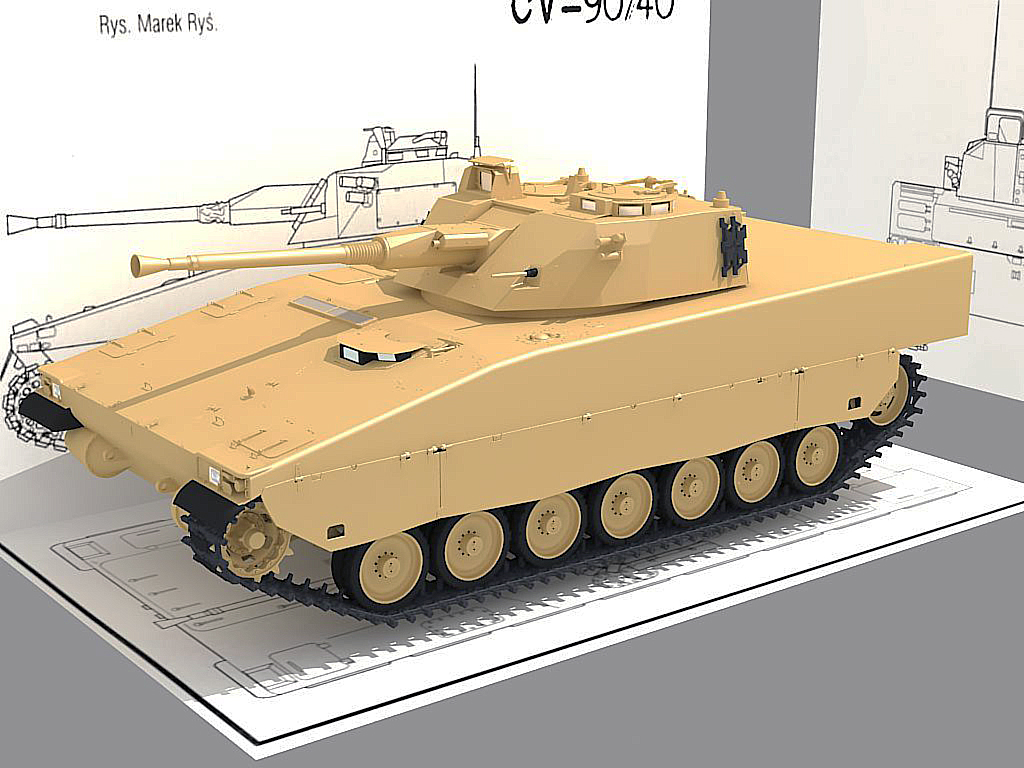

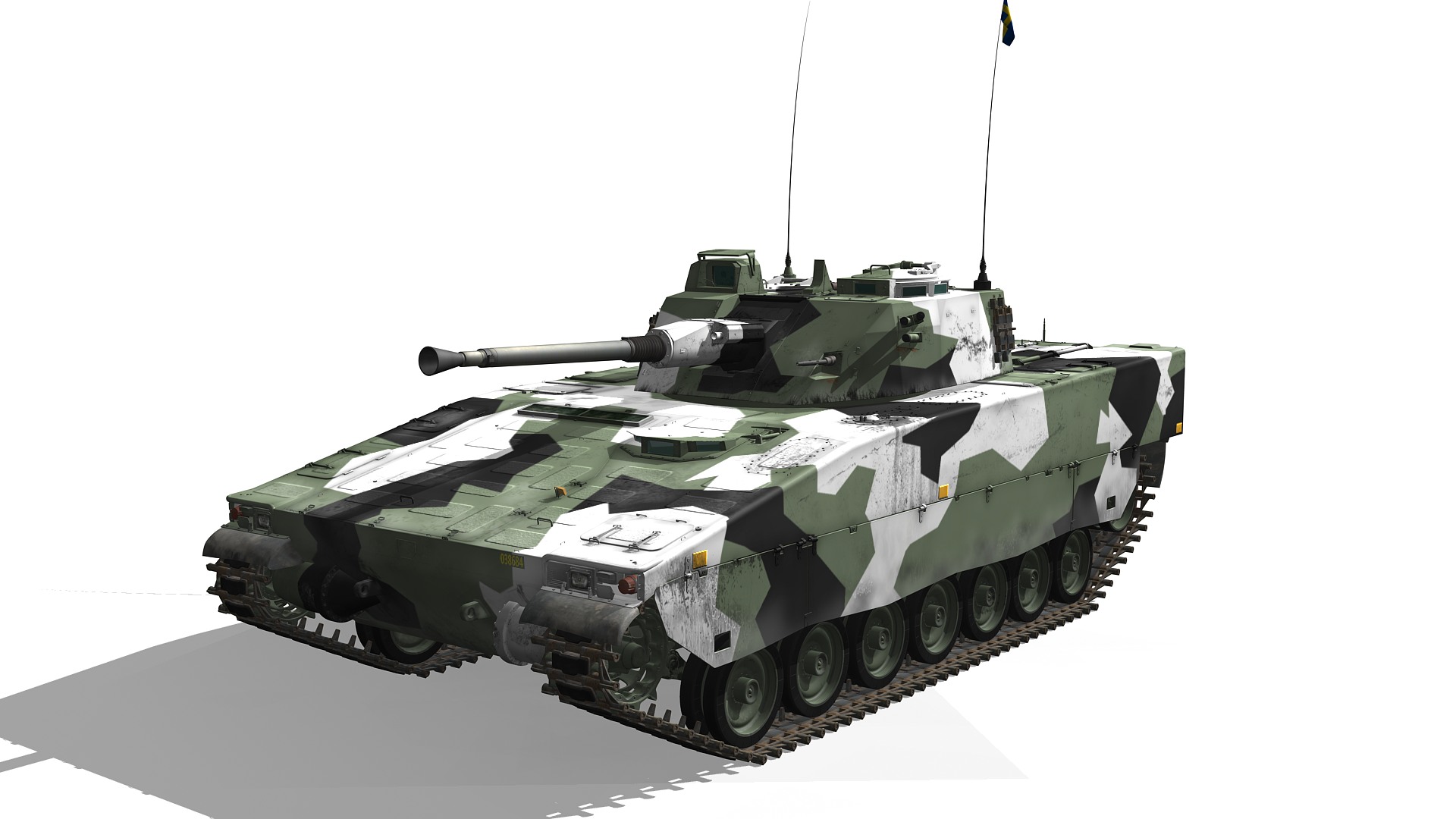

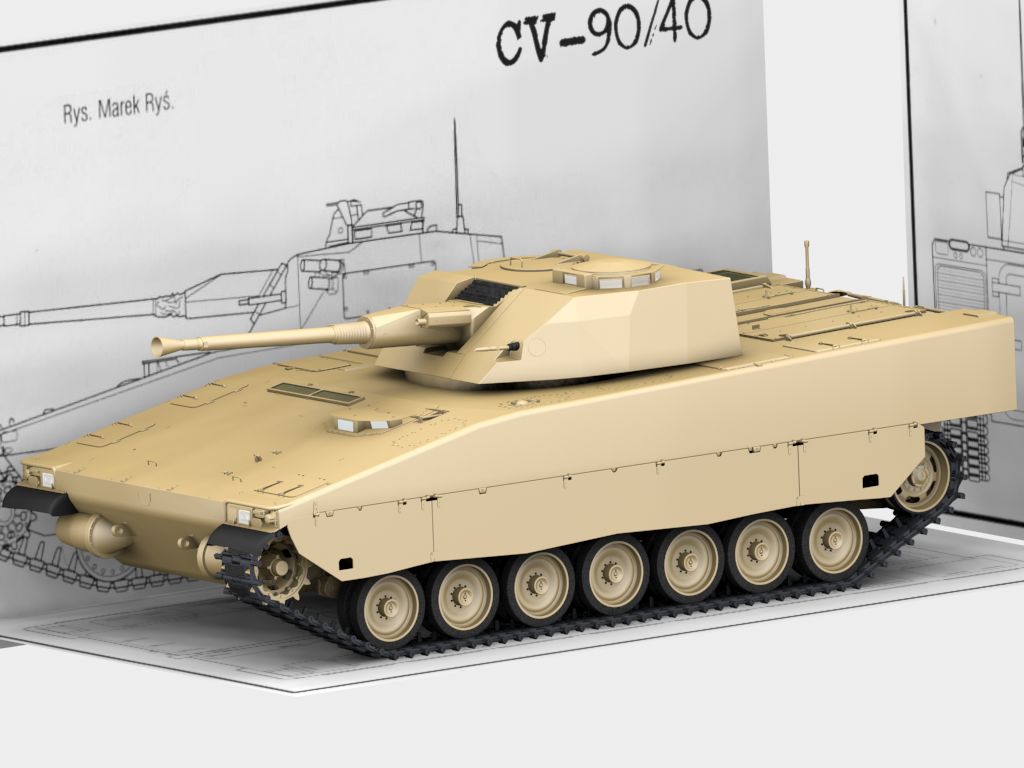

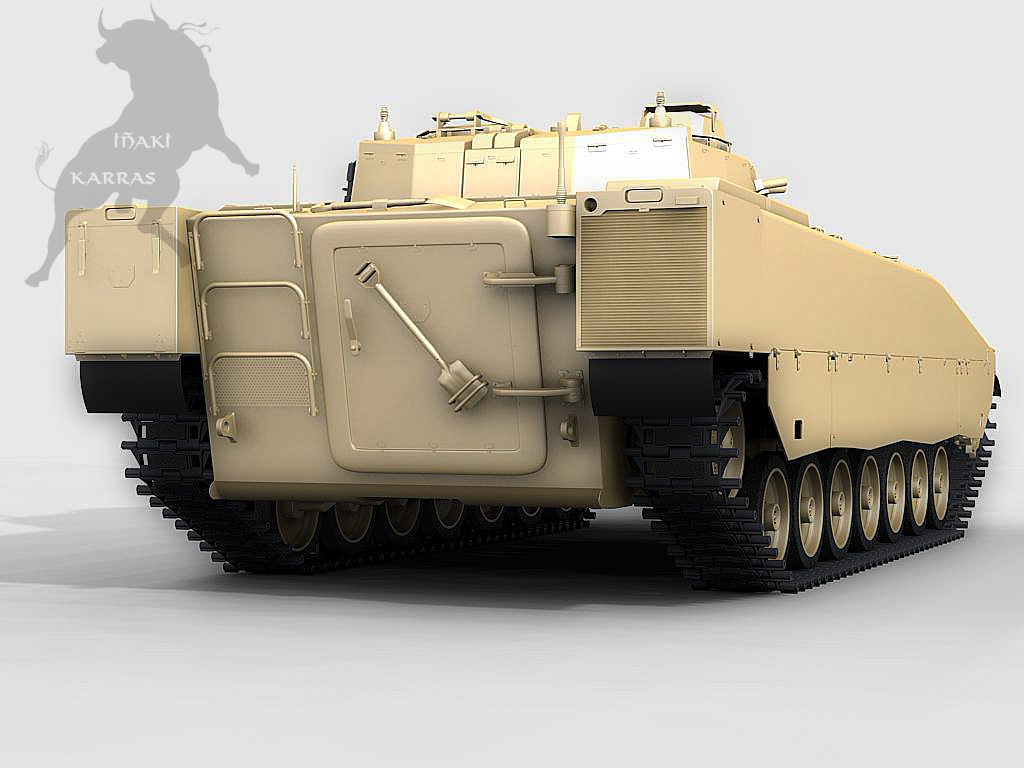

Aquí la tienes, artista, la hice a la vez, pero me pareció muy visible la torreta. Y el chasis es antiguo, sin los filtros. Aunque no lo parezca es la misma setup, pero con el fondo más claro y los planos en medio.

-- IMÁGENES ADJUNTAS --

[rafa120]

Sera la misma, pero se nota la diferencia y ya te digo que está se queda muchísimo mejor. Solo faltaría que le metas AO.

[mybatrat]

Un trabajo magnífico. ¿sería mucho pedir que pusieras algunos wires, sobre todo del sprocketí muchas gracias.

[karras]

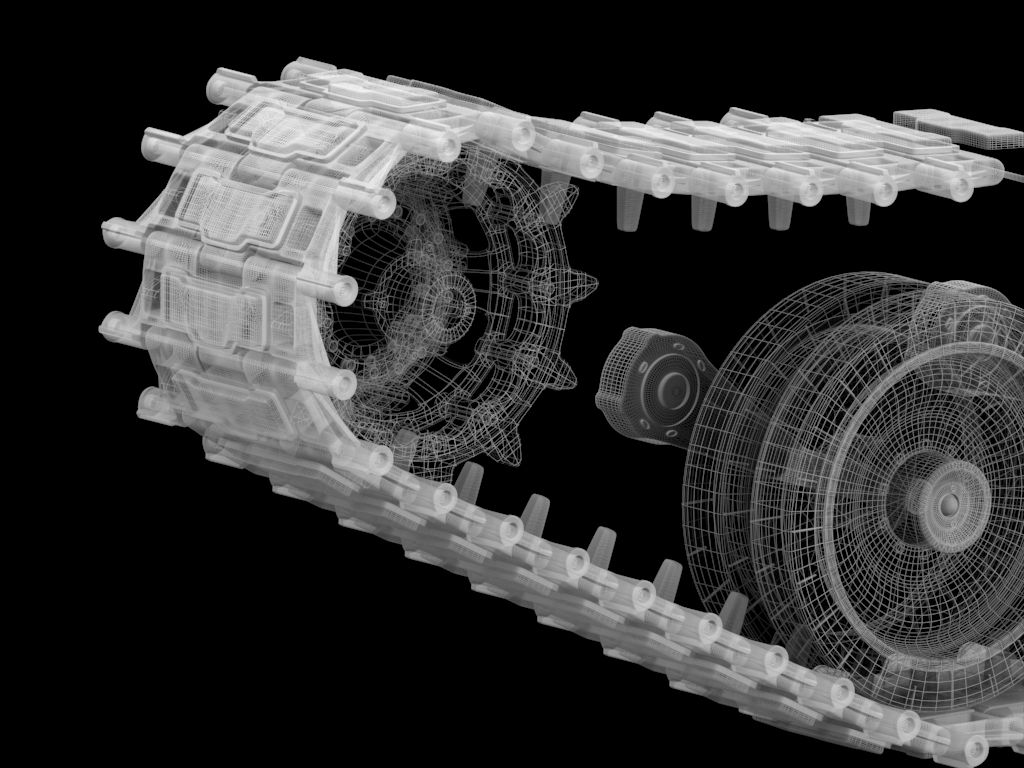

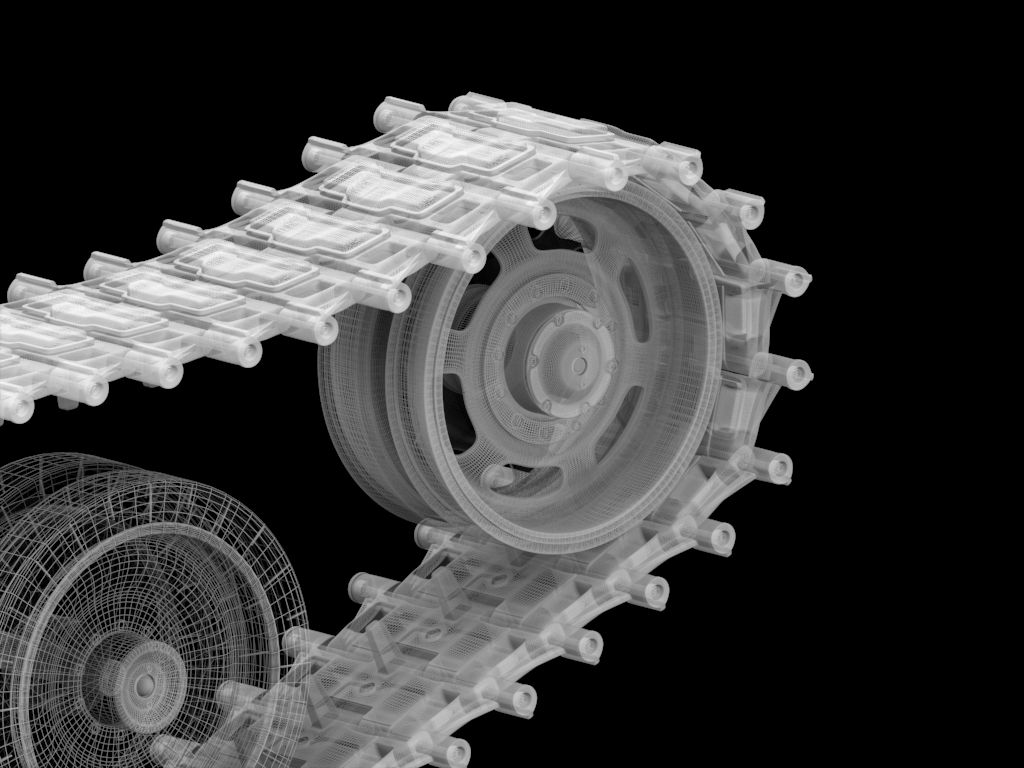

Aquí los tienes, espero que te gusten.

-- IMÁGENES ADJUNTAS --

[mybatrat]

Muchas gracias, Karras. Un trabajo alucinante, como todos los tuyos. Para cuando un Panzer? Lo has hecho ya? Un saludo.

[karras]

No sé si lo sabrás, pero suelo modelar, vehículos que no tengan un buen 3d hecho, y los Panzers están más trillados que un Lamborghini, pero modelé los Hummel, Nashorn y un Land wasser schlepper, todos alemanes de la Industrial Workers of the World (2ª guerra mundial). Ahora estoy con uno de la 1ª guerra mundial, el Saint chamond francés, del que sólo hay un modelo 3d hecho y en media resolución, cuando tenga el rodaje ya lo publicaré, aunque esto está muy decaído últimamente. O es que os aburro con los tanques. Que todo puede ser. Un saludo y gracias.

[rafa120]

Karras, cuando veo tus wires me asusto. Posdata: a ver si voy a tener que venir yo para animar esto.

[karras]

Se te echa de menos, sí. Fíjate que estoy por retomar la f-102 que la tengo muy, pero que muy olvidada. Por cierto, yo que es que me gustan los wires así, como realmente son, y no esas tonterías del Mental Ray o del Vray que sólo te enseñan los falos wires que se suponen que serían lo ideal y bonito. La naturaleza es cruel, pero el 3ds Max también ;-) si quieres suavidad, dale polígonos, que son gratis.
