Animación de cable enrrollado en carrete

[Fran1946]

Hola a todos. Necesito hacer una animación de un cable que se enrrolla en un carrete que gira en 3dsMax 2009, ¿cómo puedo hacerlo.

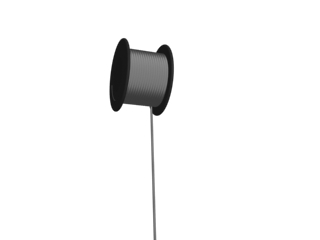

Adjunto una imagen del carrete y el cable para que se entienda mejor, en la imagen el cable ya estaría enrollado del todo en el carrete. Un saludo y espero que me podáis ayudar, soy muy novato en animaciones, por lo que os ruego me lo expliquéis para novatos. Un saludo.

-- IMÁGENES ADJUNTAS --

[3dpoder]

Animar un cable enrollándose en un carrete en 3ds Max puede parecer complicado al principio, pero existen métodos relativamente sencillos para lograrlo, incluso si eres principiante. La idea básica es simular tanto el giro del carrete como el desplazamiento progresivo del cable para que parezca que se enrolla en tiempo real.

Método usando Path Deform

Modela el cable en posición recta con suficientes segmentos para que pueda doblarse suavemente.

Crea una spline en forma de espiral que represente el recorrido del cable sobre el carrete. Puedes hacerla manualmente o usando modificadores como Helix y luego ajustando la forma.

Aplica el modificador Path Deform (WSM) al cable y asígnale la spline como trayectoria.

Anima el parámetro Percent del Path Deform desde 0 hasta 100 para simular el enrollado progresivo mientras haces girar el carrete.

Método con animación procedural y Loft

Otra opción es usar la herramienta Loft para crear el cable directamente siguiendo la trayectoria de la espiral. Luego puedes animar el parámetro Path% para “dibujar” el cable mientras el carrete rota.

Consejo para mayor realismo

Si quieres que el cable tenga un comportamiento más natural (con cierto peso y tensión), puedes combinar el método de spline con modificadores como Flex o incluso usar el sistema de Cloth para simular la interacción física, aunque esto requerirá más recursos y ajustes.

En cualquiera de los casos, es importante sincronizar el giro del carrete con la velocidad de avance del cable en la trayectoria para que no parezca que se desliza o se estira de forma irreal.
