Cual es la mejor manera de modelar en 3ds Max

[ozs]

Hola a todos en el foro, un saludo. Muy bien amigos tengo un pequeño problema con el modelado en 3dsMax (arquitectura) y me gustaría ver si me pueden echar una mano al respecto.

Les explico rápido, anteriormente modelaba en 3dsmax pero después de algunos regaños de amigos que modelan en 3dsmax decidí aprender a modelar en 3dsmax, así que, baje algunos cuantos gigas de video tutoriales y a como pude aprendí a modelar, así que, acudo al foro a solicitar la ayuda de los amos del modelado para que me guíen por el buen camino por que creo ando algo alejado.

Modelo por medio de plantillas, importo los planos y creo Splines ya sea desde las plantas arquitectónicas o las fachadas, en lo personal me gusta más por fachadas así cuando hago mis Splines, creo las ventanas y puertas sin tener que usar booleans. Lo tedioso se presenta cuando tengo que hacer Chamfers ya que tengo que cortar algunos Edges y pegarlos de manera que, no me den problemas. (fotografía: Cut Edges).

Bueno de esa manera modelo (por fachadas) me gustaría saber si hay alguna manera más fácil de hacerlo?
También me gustaría saber si estoy haciendo bien lo que les muestro en las siguientes fotografías.

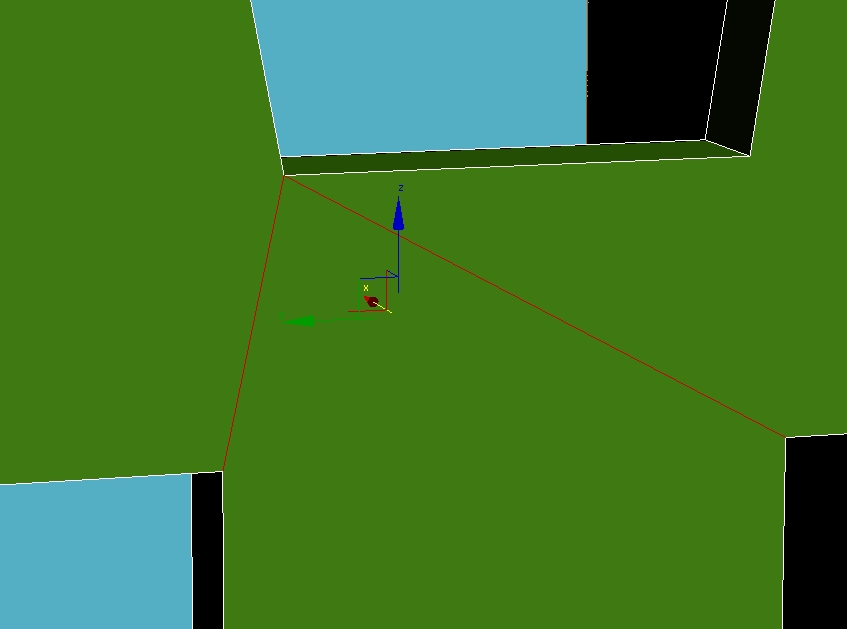

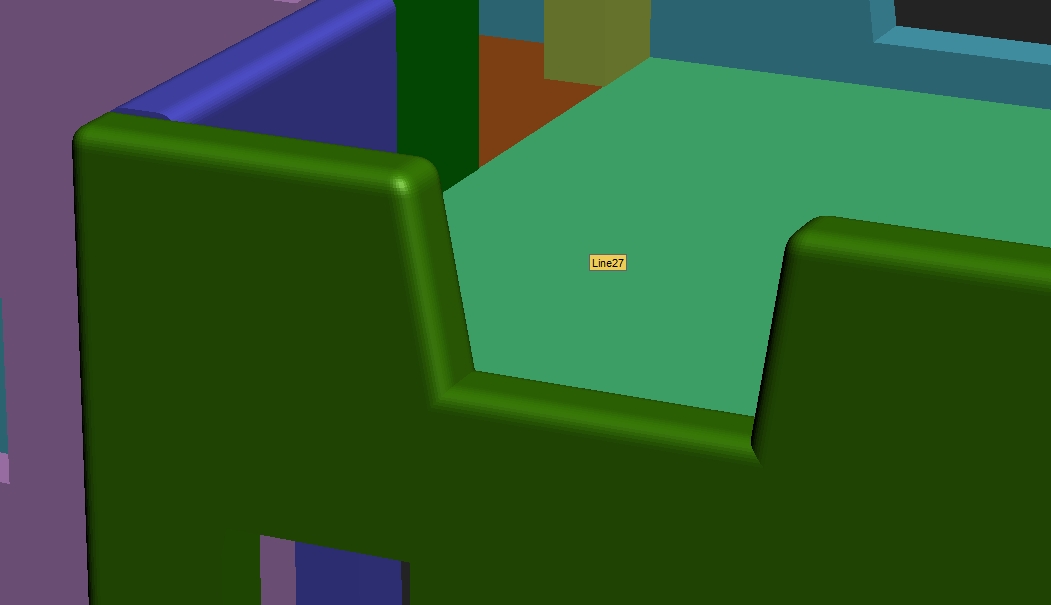

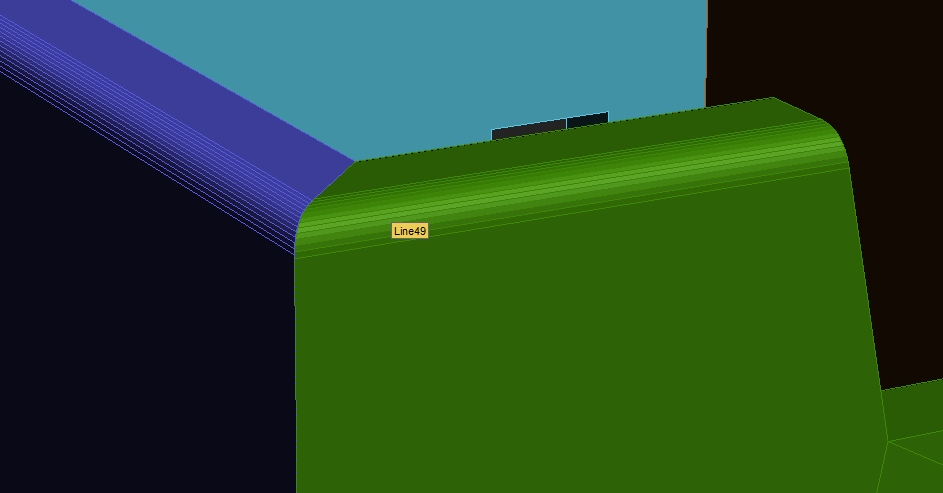

Tengo la siguiente forma (fotografía modelado 002) así que, la modelo usando la fachada como plantilla, hago la Spline, extruyo a 35cm y le aplico un Edit Poly para hacer el chamfer en la parte superiro del muro (fotografía modelado 003).

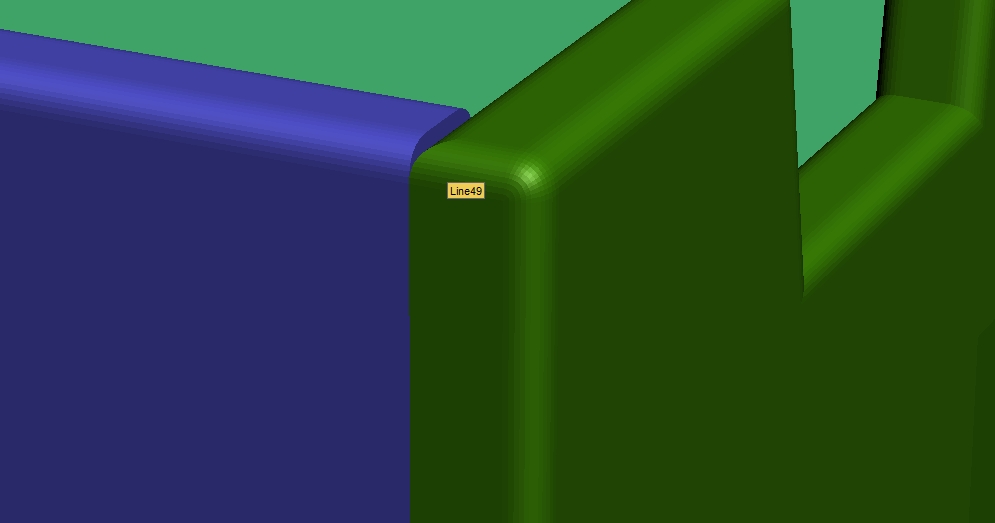

Mi solución fue la siguiente, pero no sé si sea la mejor ustedes dirán (fotografía modelado 004).

Bueno esas son mis dudas espero me puedan ayudar, y si creen que estoy haciendo algo mal no duden en decirlo, me gustaría experimentar con varias formas de modelar para tener con que comparar. Gracias de antemano. Saludos.

-- IMÁGENES ADJUNTAS --

[lorus_sport]

Hola OZS como va eso? Te quería consultar si para modelar aruquitectura no probaste con Archicad? Es mucho más simple, intuitivo y salen realmente unos planos totalmente profesionales, de hecho, yo armo planos municipales con el y ya tengo el modelo armado, si vez que quieres realizar formar extrañas o raras a lo Frank ghery lo haces en otro software de tu preferencia y lo incorporas al modelo.

Es super rápido una vivienda yo la levanto es cuestión de horas, después a renderizar. Saludos.

[ozs]

Hola lorus_sport gracias por responder, mira te comento nunca he usado el Archicad, pero e usado algo similar (AutoCAD Revit) y la VDD me gustó como para hacer algo rápido y sencillo sin meterce mucho en los detalles ya que se vuelve un poco tedioso, este modelo que estoy haciendo es de un trabajo (3 renders), ya salió uno ahora solo faltan un interior y otro exterior, pero cuando comencé a modelar el interior (patio interior) me tope con esos detalles que comento arriba y me pregunte si a caso hay alguna manera más fácil de modelar en 3dsmax, o que otros métodos de modelado había.

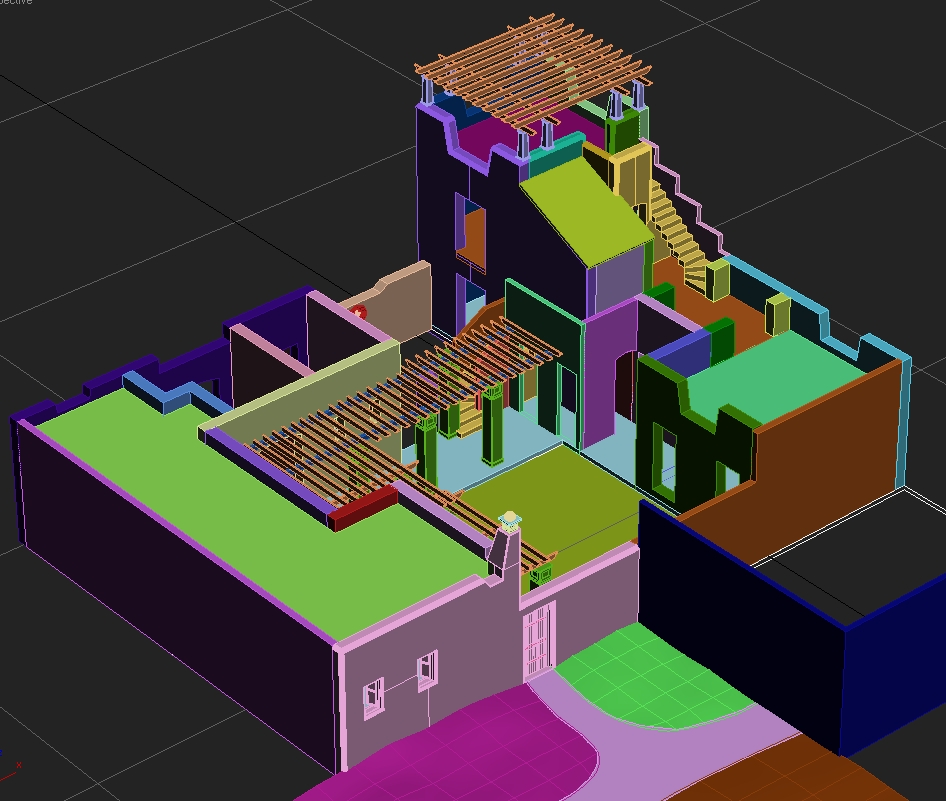

Les dejo una imagen de la casa hasta dónde la tengo y el render que tengo hasta ahora. Saludos, y gracias por el aporte.

-- IMÁGENES ADJUNTAS --

[ozs]

Hay alguien por ahí? Vamos alguien que opine. Saben alguna manera de modelar que sea más fácil o mejor a la que utilizo?

[Slap]

Yo utilizo el mismo método que tú, calco desde las fachadas, y me va bastante bien. Un saludo.

[masticas]

Valla que bien se ve esa casa, yo soy muy nuevo en 3dsMax solo he logrado hacer esto. http://www.youtube.com/watch?v=ot8 horaspvb0q.

Y muy mal, se deforma todo si alguien me ayuda a evitarlo se lo agradecería mucho.

Oye tengo una duda, como haces para que se vean las sombras?
Yo por más que le muevo y le pongo luces nada más no logro que me renderice sombras.

Bueno lo siento por preguntar tanto, (se supone que tú eras quien tenía una duda) es que, si me gusta mucho este max y me gustaría ser experto en su uso, gracias.

[ozs]

Hola masticas, gracias por el comentario. Con respecto a tu duda, creo que no te podre ayudar ya que yo no sé nada sobre animación tiene buena pinta tu video, porque no abres un tema nuevo para ver quien te puede ayudar. Saludos y suerte.

[pables]

Os recomiendo que le echéis un ojo a los dos tutoriales que tenéis en este enlace: http://www.creacion3d.com/forum/view...start=45#p5712.

Creo que os serán de mucha ayuda, a mí me sirvieron mucho en su día.

[ozs]

Gracias, descargando.

[facun2]

Os recomiendo que le echéis un ojo a los dos tutoriales que tenéis en este enlace: http://www.creacion3d.com/forum/view...start=45#p5712.

Creo que os serán de mucha ayuda, a mí me sirvieron mucho en su día.

Vaya a estos vídeos le tome cariño y los había perdido ya hace tiempo, que hola, los recupere.1.

Posdata: estas usando medidas para modelar la casa. La veo muy pequeña.

[ozs]

Si estoy usandopregunta. Una pregunta Pablo tengo Windows 7 y no puedo reproducir los videos solo tiene sonido, pero no se ve nada, no se pueden ver ni con el Media Player ni el divx, que programa me recomiendas?

[pables]

Yo cuando los vi tenía XP, pero no creo que sea un problema de w7, más bien de los códecs de video (no recuerdo, pero simempre me instalaba uno que era un pack de códecs, y no tuve ningún problema), si no prueba con VLC player, que es un todoterreno.

[facun2]

Perdón que insista en las medidas, por alguna razón as escalado la casa, te lo pregunto porque no me cuadra la rejilla que tienes, y si es así te va a dar problemas a la hora de iluminar o de agregar objetos.

[ozs]

Bajando VLC player gracias de nuevo Pablo. Con respecto a las medidas, esas son las dimensiones reales, use las fachadas como plantillas para modelar toda la casa, tal vez es el ángulo de la cámara.

[ozs]

Perfecto Pablo lo he descargado y se ve a la perfección, ahora a estudiarlos bien. De nuevo gracias.

[facun2]

Bajando VLC player gracias de nuevo Pablo. Con respecto a las medidas, esas son las dimensiones reales, use las fachadas como plantillas para modelar toda la casa, tal vez es el ángulo de la cámara.

Creo que no nos entendemos, da igual que uses plantillas si ellas son pequeñas o la escalaste la casa también quedará pequeña, cuando escalas las medidas siguen igual, as un muro de 3preguntapor 3preguntay compáralo con la casa, eras que el muro es 10 veces más grande que toda la casa, o más.

[ozs]

Facun2 todo está correcto mira es una casa con muchos juegos de alturas y muros con un espesor de 35cm, no solo modele por fachadas en el jardín interior modele algunos elementos con cajas y las alturas son normales y corresponden con respecto a lo demás modelado, con lo respecto a las rejillas no se ha cual te refieres si con esto no se aclara tu duda entonces creo que no estoy entendiendo tu punto de vista. Saludos.

[ozs]

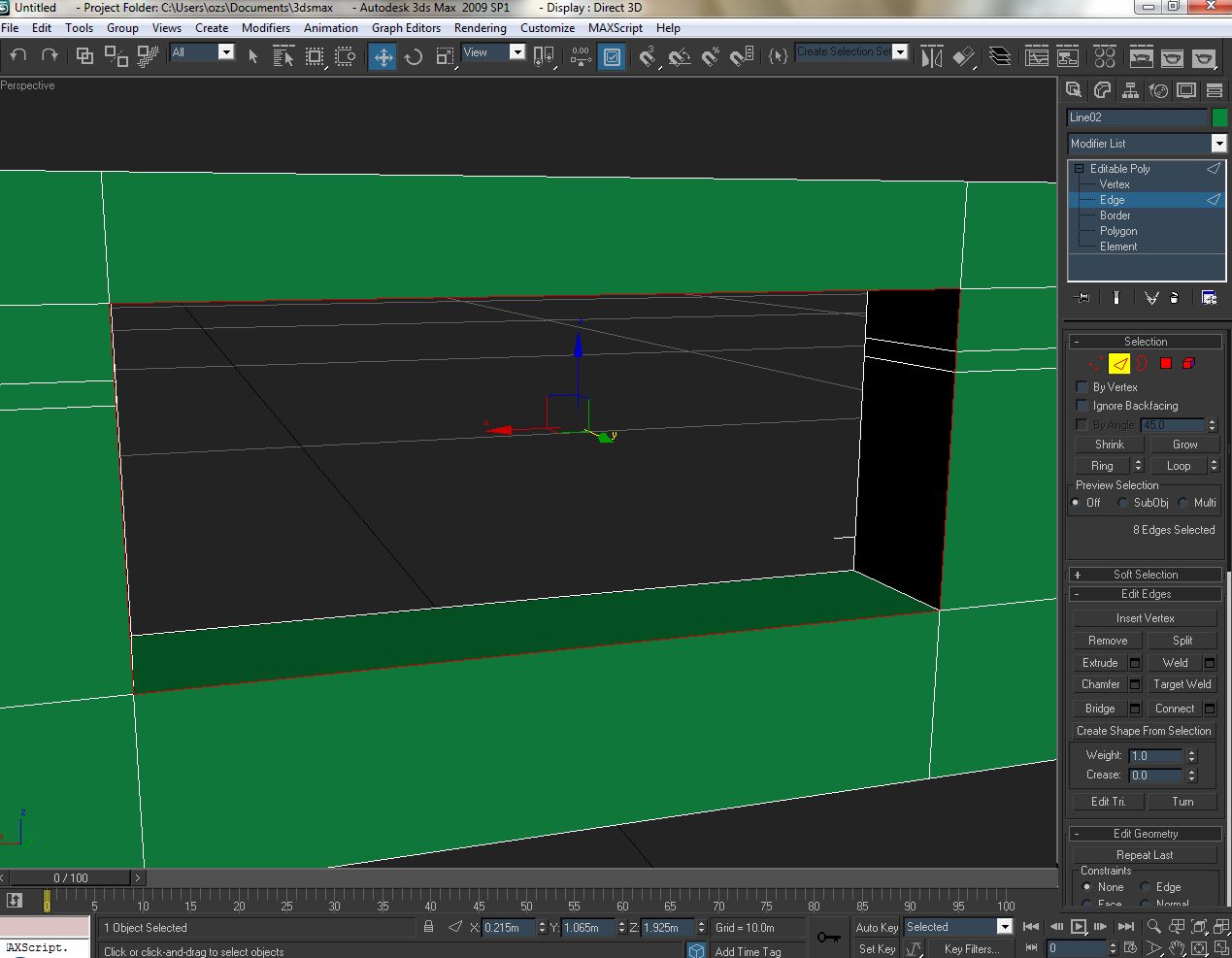

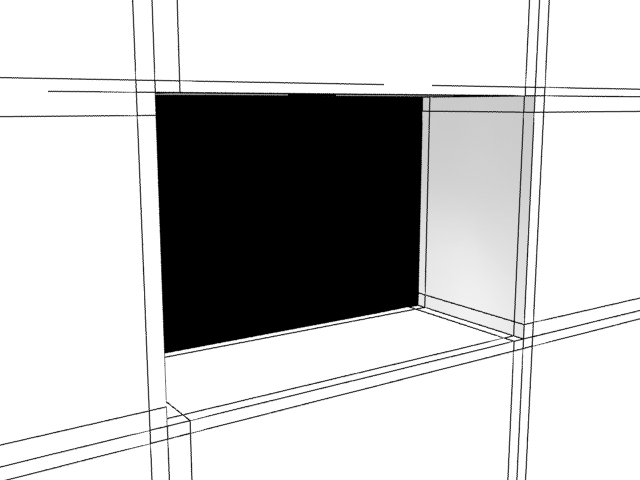

Bueno ya me he estudiado los dos video-tutoriales y me pareció una manera muy limpia de modelar justo lo que estaba buscando, mi única duda sería la siguiente, como hago un chamfer al contorno del hueco donde va una ventana? Como lo haces tu Pablo?

-- IMÁGENES ADJUNTAS --

[facun2]

Me alegro que este todo correcto, te lo digo porque a mí me ha pasado, de todas formas, no me cuadra el tamaño, yo me refiero a la cuadricula en dónde tienes la casa apoyada (g)si aprietas la tecla g aparece y desaparece, pues en las capturas tuyas esos cuadrados son muy grandes eso me dice que tú casa es pequeña, si es que la tienes por defecto, me explico, pero bueno si está todo correcto, me disculpo por la insistencia, saludos.

[ozs]

Vaya a eso te referías, lo que pasa es que el grid yo no lo configuro ni nada esta del tamaño normal que max lo usa, es por eso que comparado con los cuadros del grid la casa se ve algo pequeña. La verdad no se ni de que dimensiones son los cuadros nunca me he fijado. Saludos.

[facun2]

Creo que las rejillas no se pueden configurar, con más razón si tú no tocaste nada ahí insisto en que ahí algo mal, si haces un cubo en otra escena nueva que tenga unos 15pregunta de ancho y lo mismo de fondo veras que el cubo excede con creces la rejilla, si tienes la medida depreguntaclaro, cuando tu escribes las medidas esta la letra ¿no? Vaya lo siento no te molesto más.

Posdata: te lo digo porque todavía estas a tiempo de solucionarlo, luego de colocar las texturas todo se complica.

[ozs]

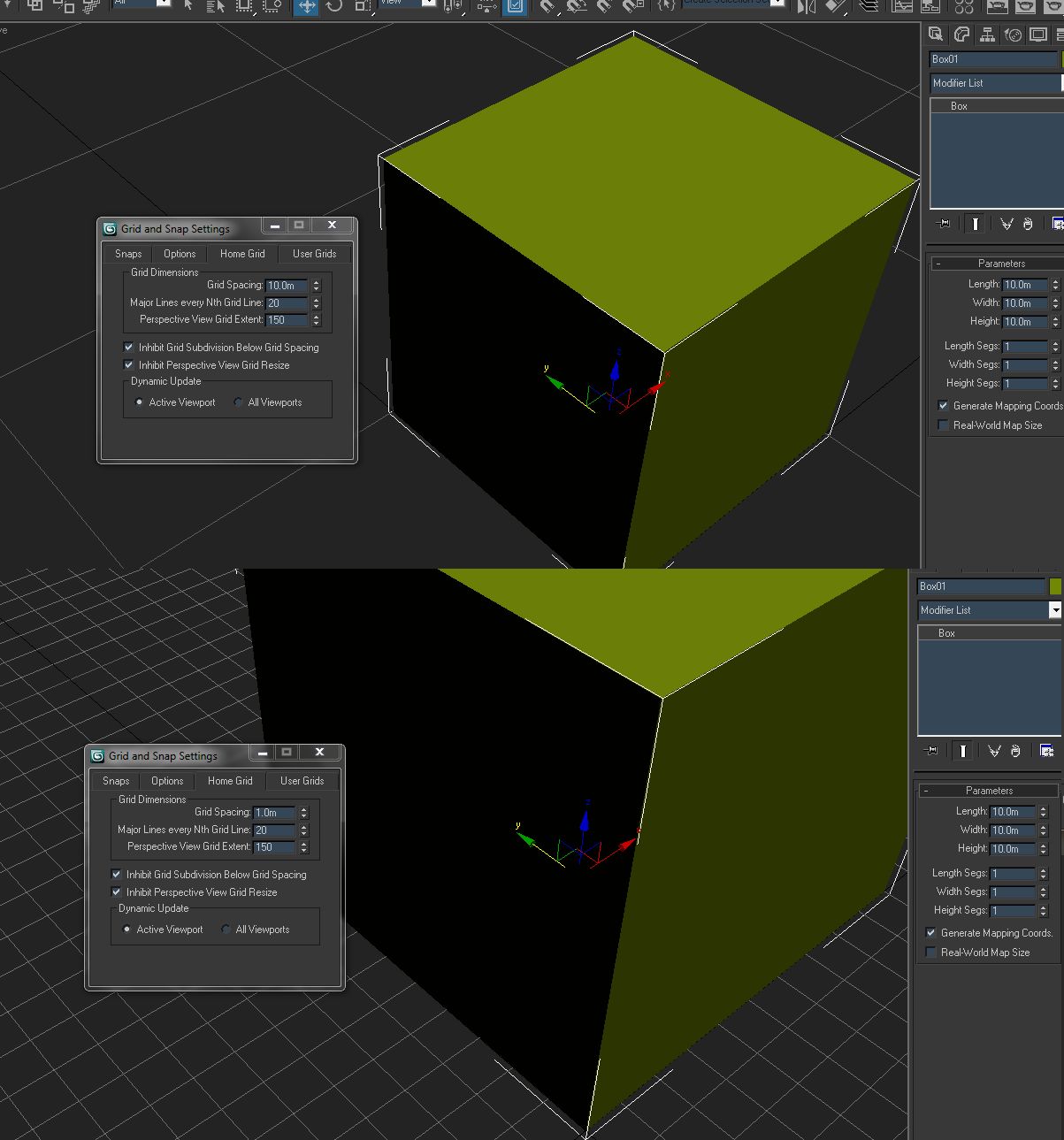

De hecho, facun2 el grid si se puede modificar, has clic derecho en el botón de Snap toggle y te vas a la pestaña home Grid, ahí en grid dimensions puedes modificar el grid a tu gusto, te dejo unas imágenes para que veas el mío esta por defecto en 10 mts. Saludos.

-- IMÁGENES ADJUNTAS --

[facun2]

Gracias, duda aclarada, nunca toque ahí, buen dato.

[ozs]

Alguien que sepa hacer un chamfer utilizando este sistema de modelado?

[frmartin]

Lo tienes debajo del extrude.

Seleccionas el botón cuadrado de al lado.

[ozs]

Lo tienes debajo del extrude.

Seleccionas el botón cuadrado de al lado.

Creo que no me explique bien, si se cómo hacer el chamfer, el problema es que no me genera un contorno redondo, me gustaría saber si alguien sabe cómo hacerlo partiendo de una metodología de medelado igual a esta, si no, creo que tendré que modelar desde la planta arquitectónica y usar proboolean. Saludos.

[frmartin]

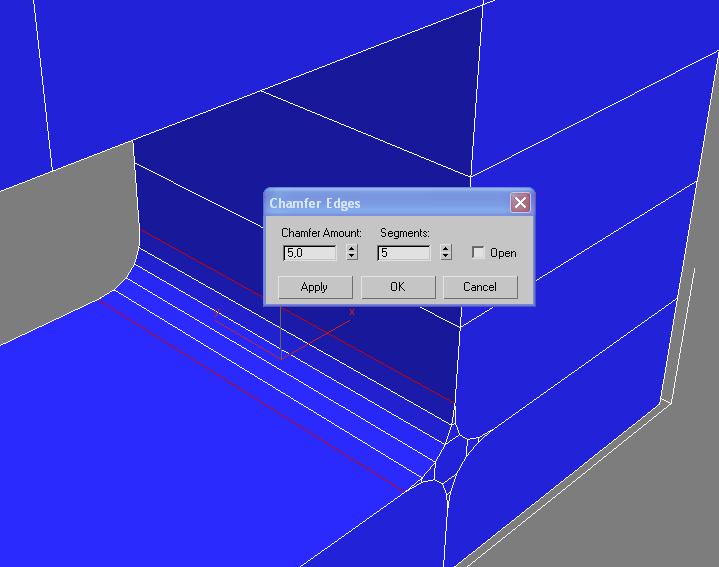

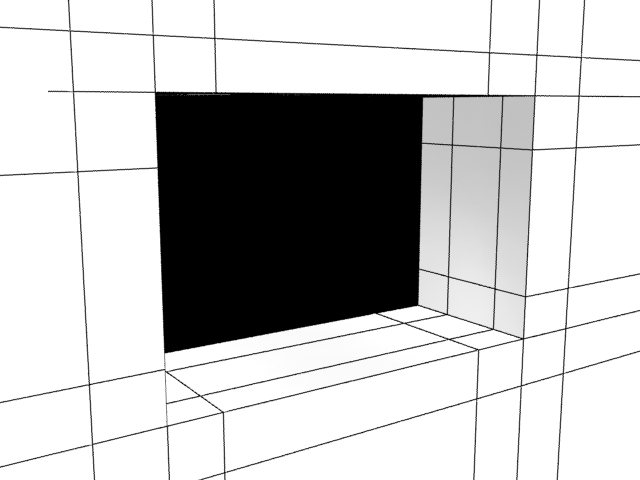

El contorno redondeado sale apretando el cuadrado y poniendo más aristas intermedias (que seria al equivalente a un fillet).

-- IMÁGENES ADJUNTAS --

[ozs]

El contorno redondeado sale apretando el cuadrado y poniendo más aristas intermedias (que seria al equivalente a un fillet).

Si entiendo el proceso, pero no me refería a la parte interna si no al marco externo, así como lo tengo señalado en la fotografía que subí hace 5 días.

[facun2]

Menuda faena, OZS te entiendo, me estoy rompiendo la cabeza desde la mañana, pero no lo doy echo, nunca se me dió por suavizar todo al rededor, probé en colapsar vértice y tal, pero el rincón sigue haciendo cosas raras, ahora estoy re intrigado haber que se puede hacer, saludos y suerte si logras publícalo.

[Ballo]

Con 2 cojones, y con Splines, sí, eso también.

[frmartin]

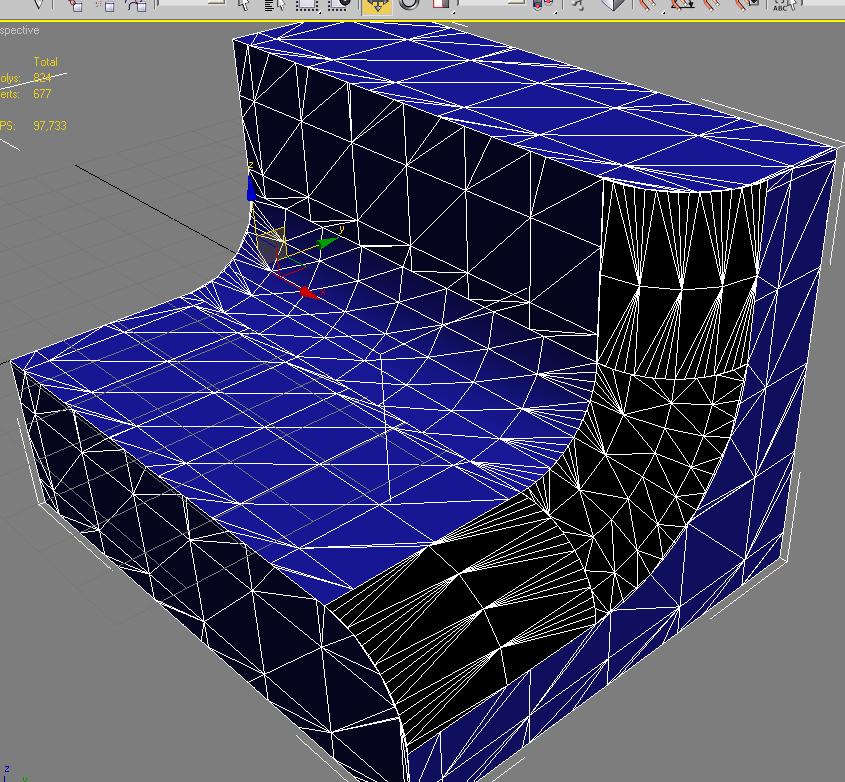

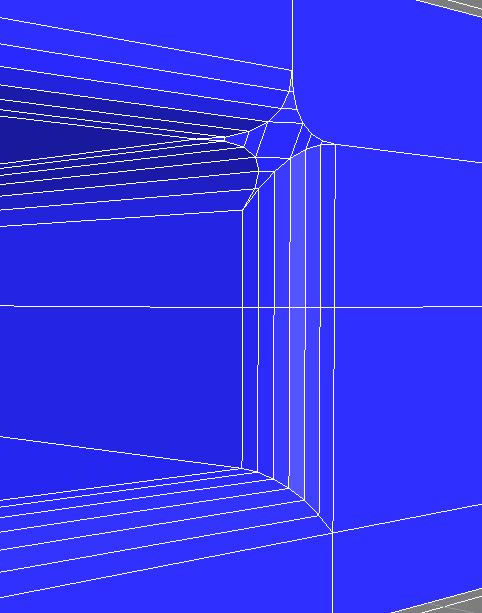

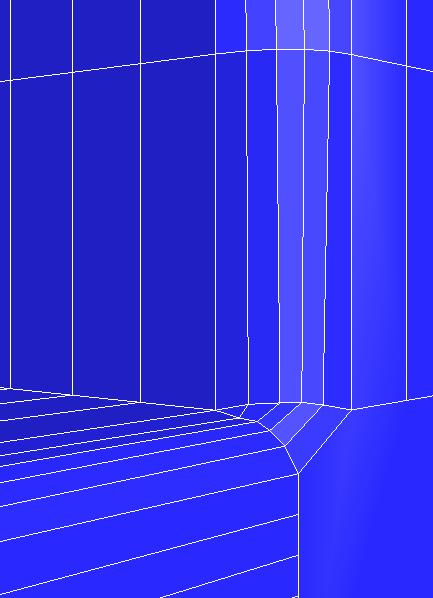

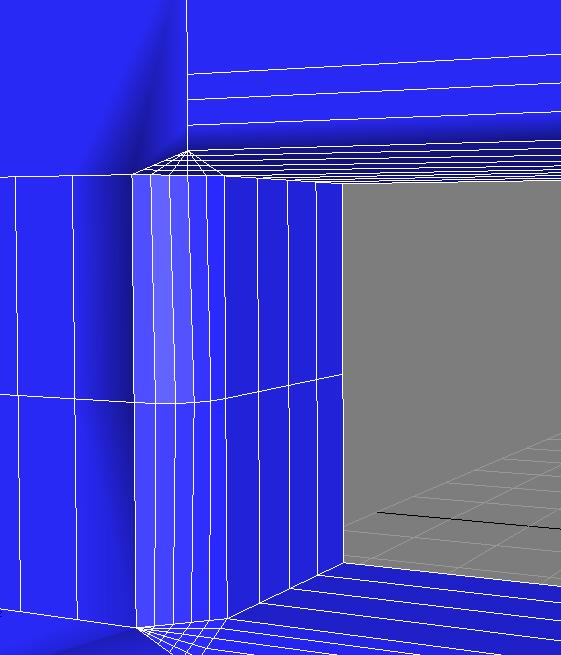

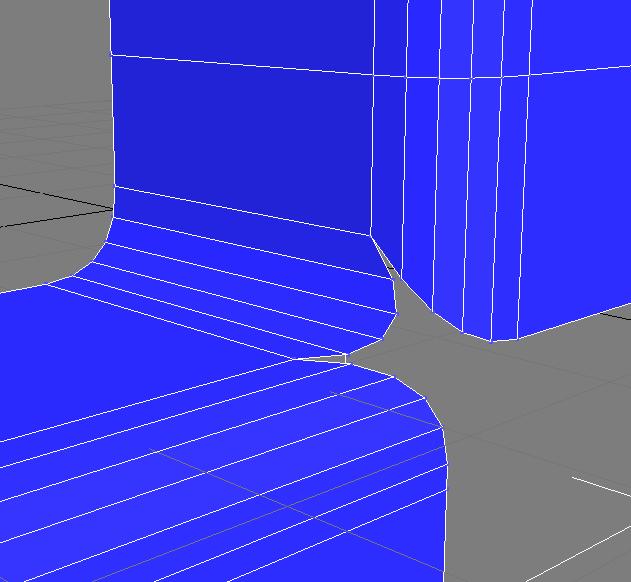

Hamijous que estáis haciendo. Si usáis el chamfer a lo bruto pasa lo de la figura 1. Se puede hacer un apaño véase figura 3 ajustando vértices a ojo para la curva (fillet a partir de ahora).

Pero lo mejor véase figura 4 es realizar un fillet en todas las esquinas para que nos salga el fillet entero.

Luego nos cargamos lo que sobra target weld y el resto lo hacéis vosotros.

Nadie dijo que era fácil y todavía no lo es.

Ale por si alguno dice alguno piensa.

El resultado es la figura 2.

-- IMÁGENES ADJUNTAS --

[facun2]

Si de acuerdo, asta ahí llegue bien, pero lo que me cuesta hacer a mi es, la figura 2 pero con el interior de la figura 4, la suma de las dos.

[frmartin]

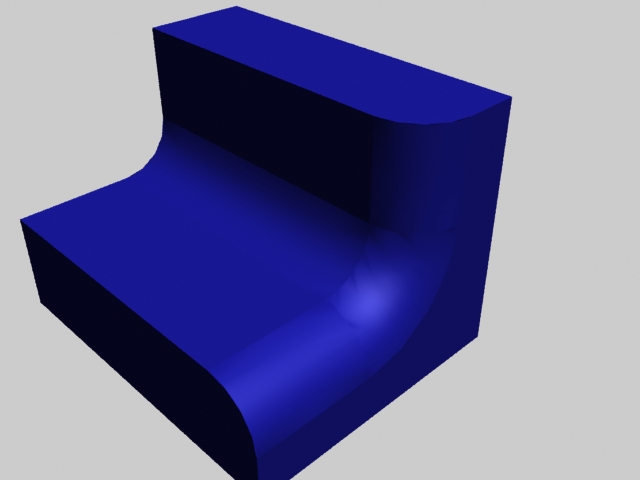

La complejidad de lo que pides supera casi los límites del programa. Tendrás que hacerlo en Nurbs.

-- IMÁGENES ADJUNTAS --

[facun2]

Si está claro, creo que se da por terminado el hilo, bueno saludos a todos. Posdata: yo no lo pedí fue una duda a raíz de lo que pidió el autor del hilo, pero vamos como si lo fuera porque también me surgió la misma duda el tema de eso es el caos que te deja en la malla, pero bueno si no hay otra cosa será así.

[ozs]

Muchas gracias frmartin, como dice facun2 es un caos lo que queda en la malla pero es la solución al problema, por mi parte creo que me quedare con el sistema de modelar extruyendo desde la planta y hacer proboolean, así será más fácil hacer los Chamfers que necesito.

Aquí dejo este hilo que abrí hace tiempo donde tenía problemas para hacer Chamfers, lemon hizo el favor de explicarlo paso paso https://www.foro3d.com/f24/chamfer-h...nas-77543.html. Saludos, y gracias por colaborar.

[frmartin]

La verdad es que solo tienes que hacer un chaflán y luego clonarlo.

[facun2]

Muy buena la explicación, de clonar nada solo hay que remover las aristas dejando solo una, pasa que la que queda tiene que estar conectada a una arista sola, no conectada a un vértice, lo explica muy bien y de una forma sencilla.

[a caramecha]

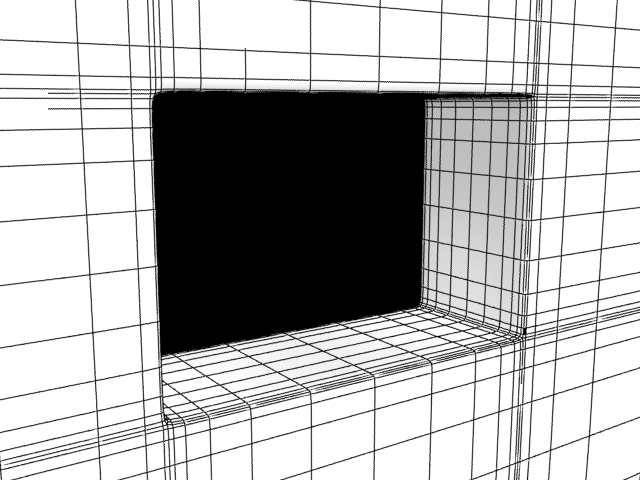

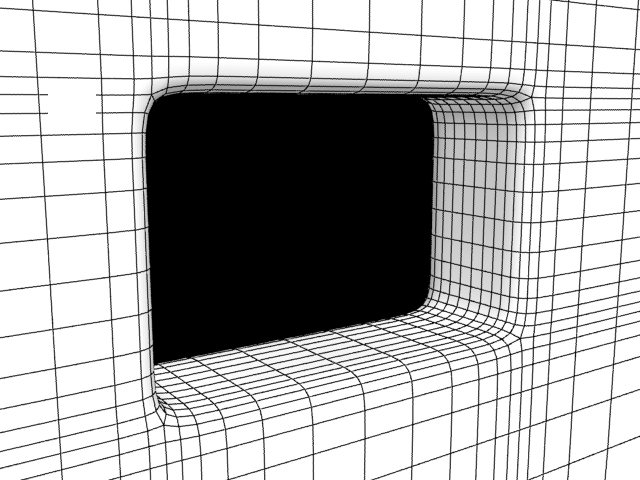

Creo que podríais probar esto, el redondeo se controla con la separación entre las aristas, más separadas más redondo más juntas más arista, lo importante es tener siempre una red sin nudos ni agujeros.

-- IMÁGENES ADJUNTAS --

[frmartin]

Pero eso es 3d Studio Max? O un programa de Cad.

[a caramecha]

Es max.

[facun2]

Que loco, Caramecha entramos con unos días de diferencia al foro y llevamos 388 mensajes, que coisidencia.

[masticas]

Ah no importa, ya resolví el problema de la deformidad. Y para las sombras use Vray, no sabía nada sobre iluminación cuando te hice esas preguntas, pero desde entonces he aprendido mucho.
