Mitsubishi A6M -Zero-

[Tirit]

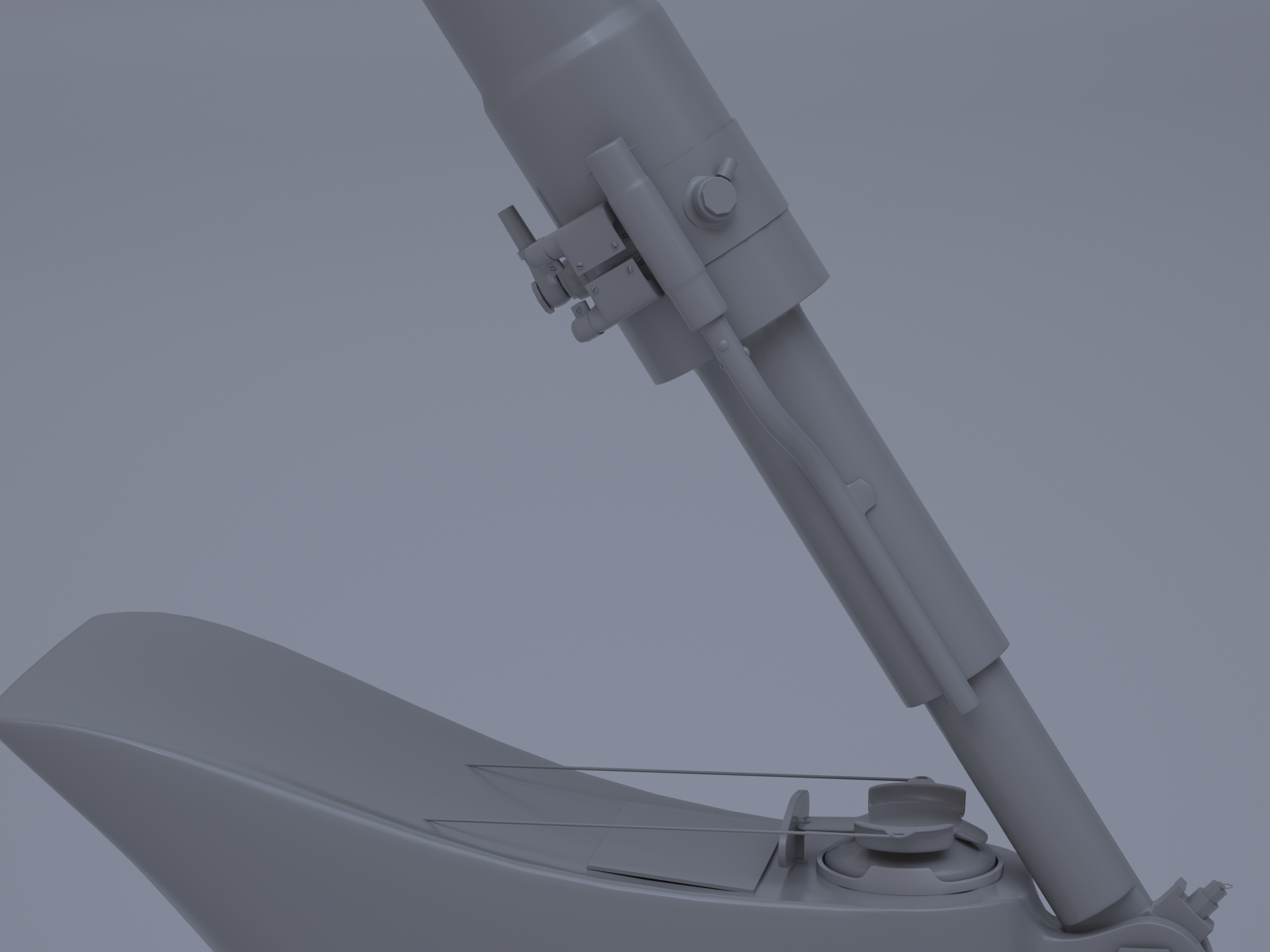

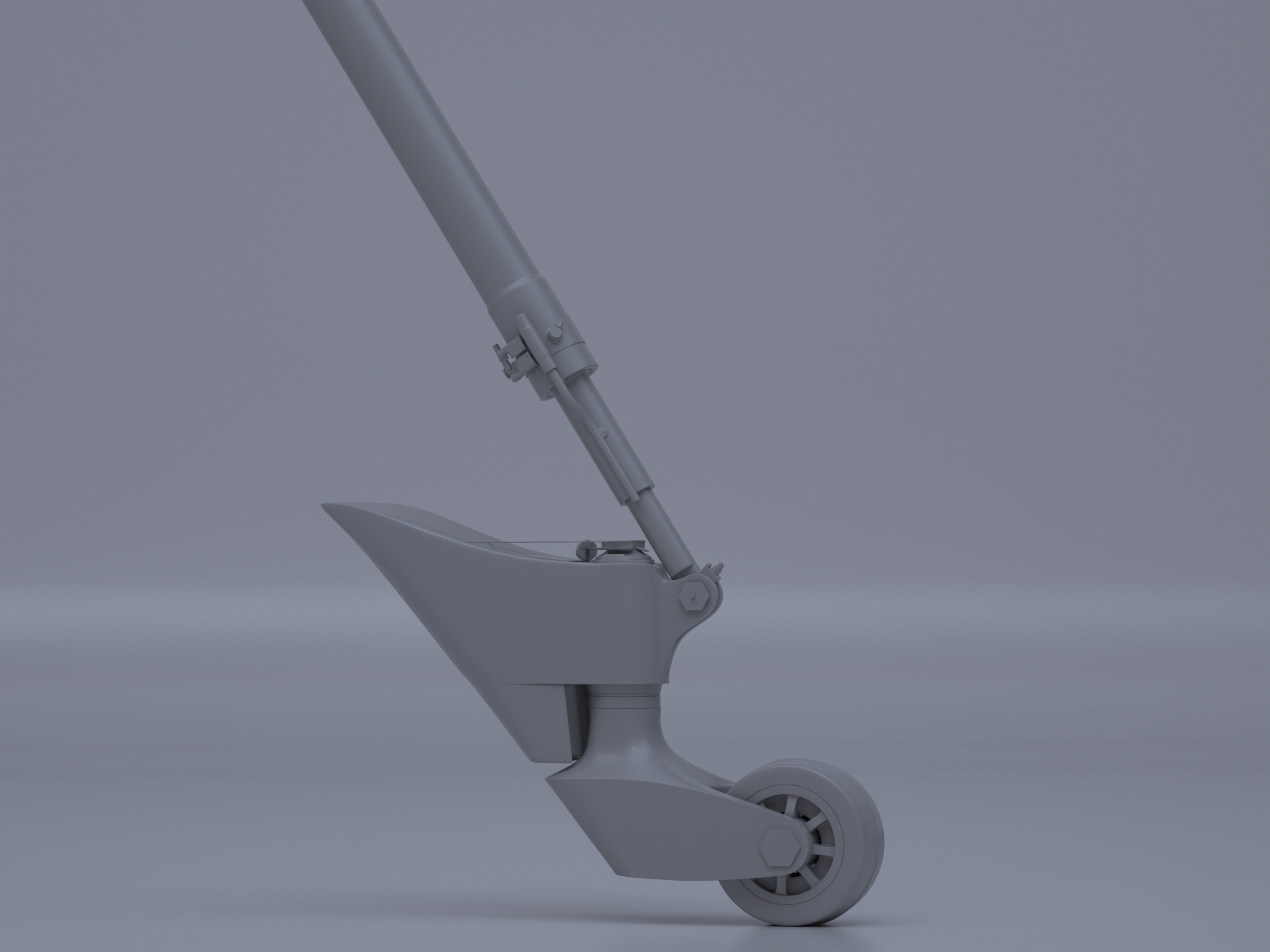

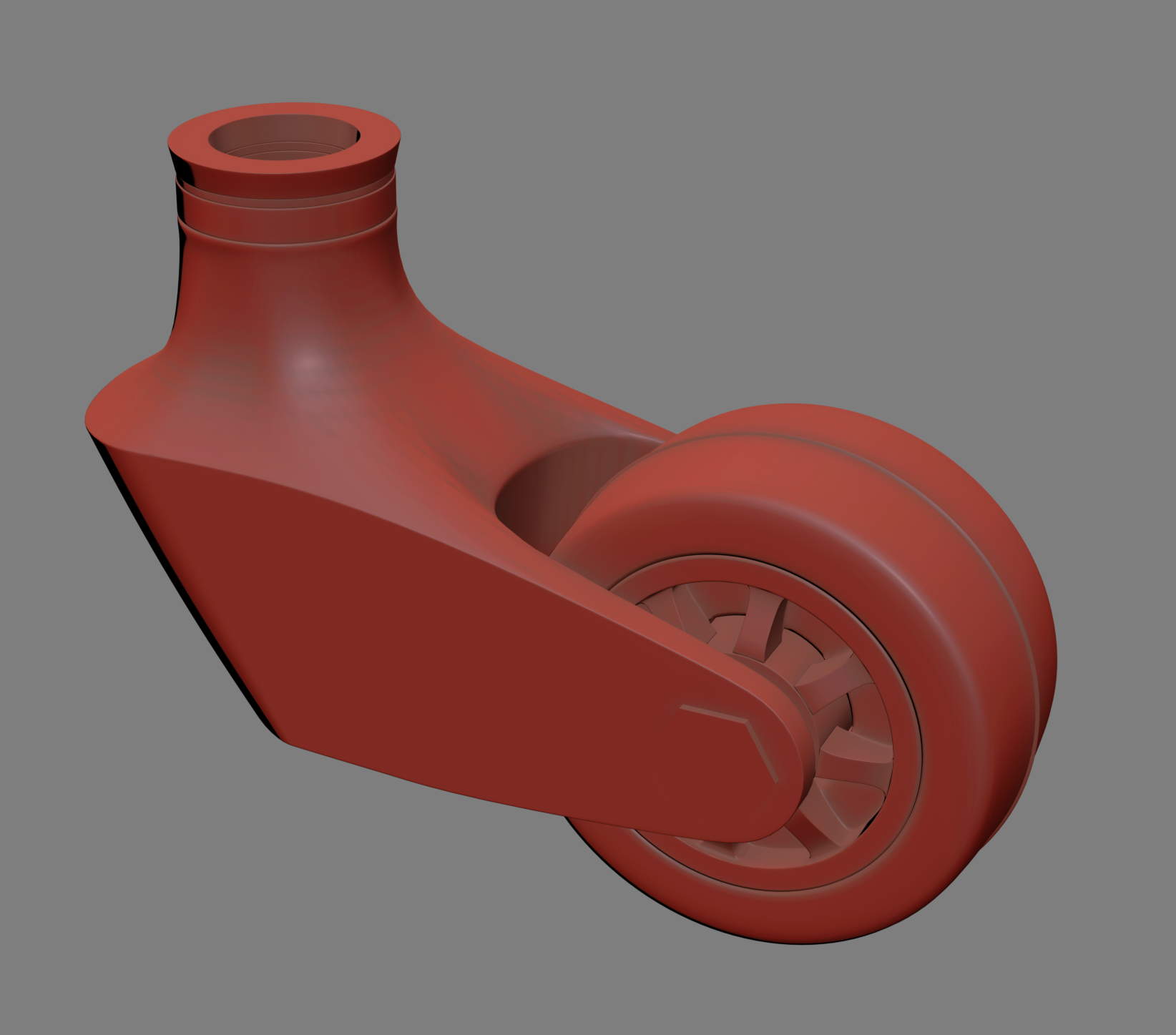

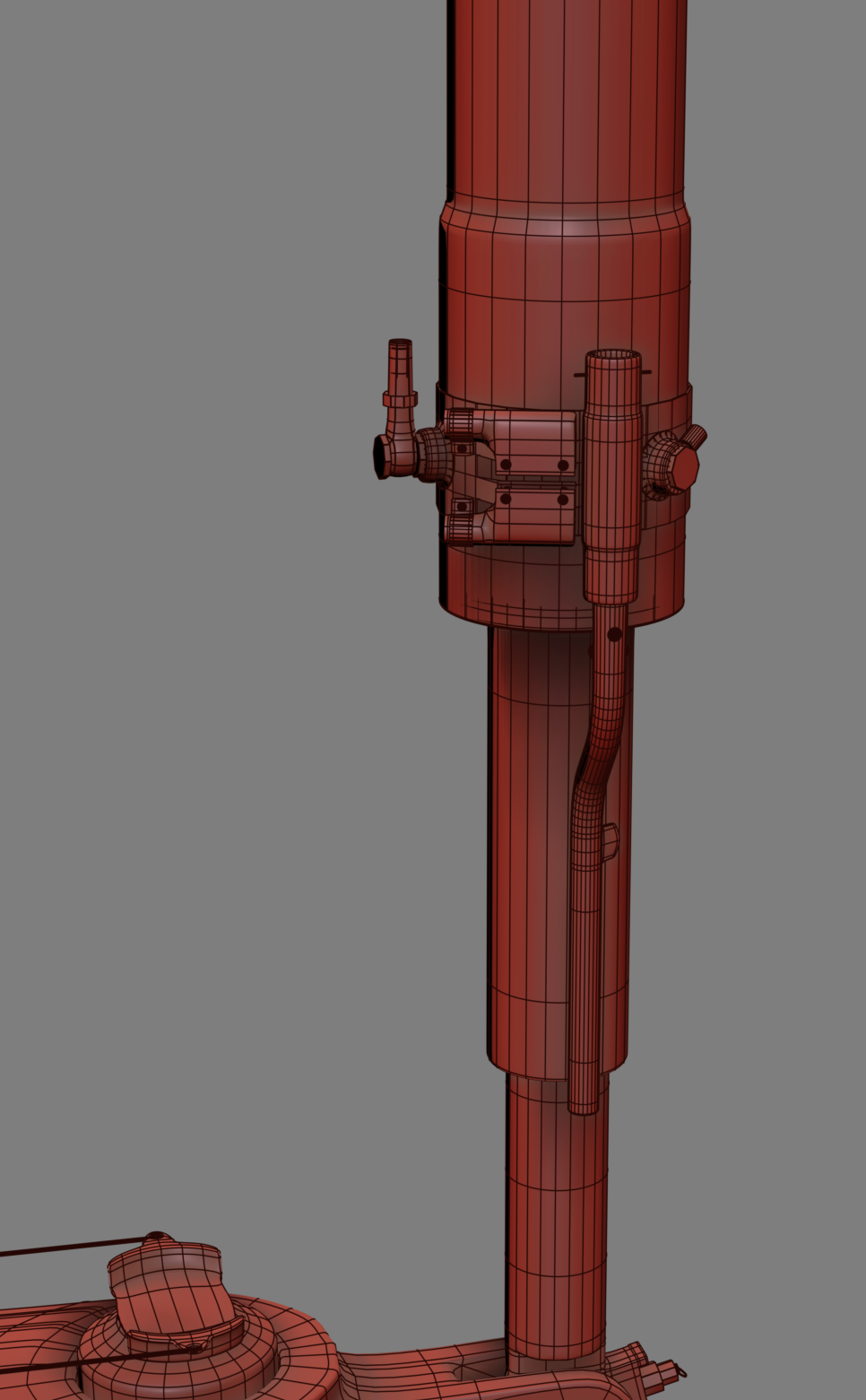

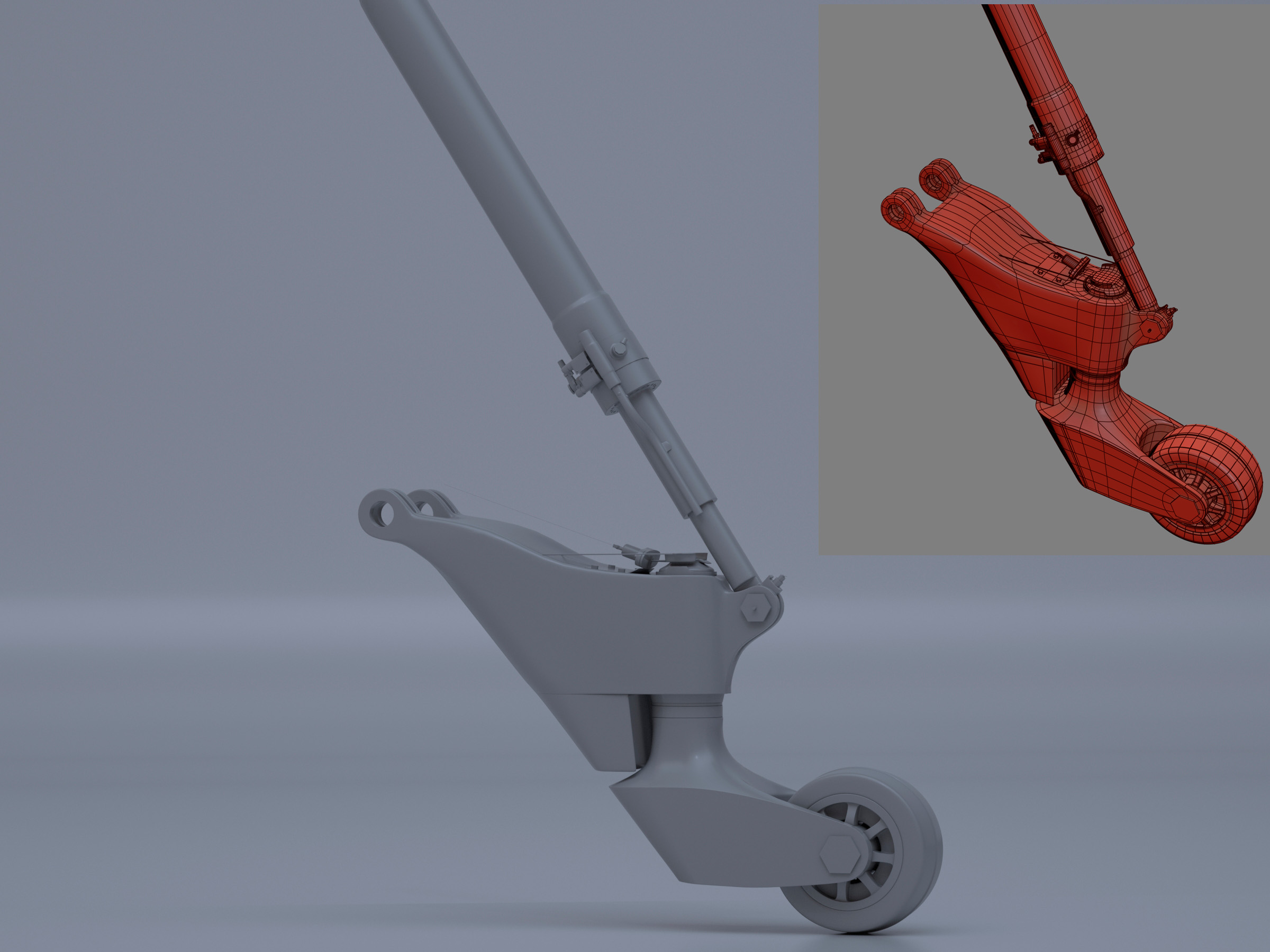

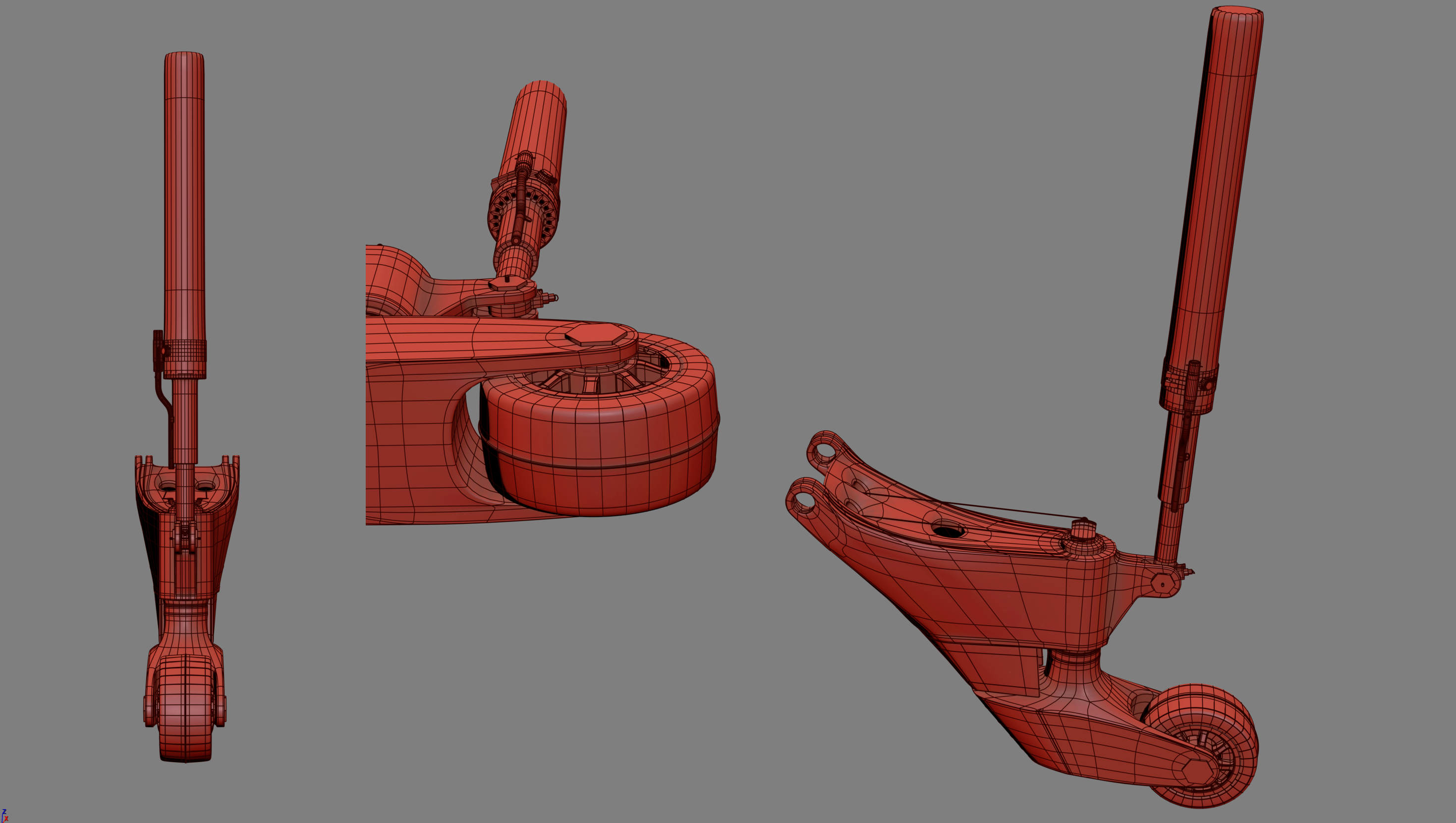

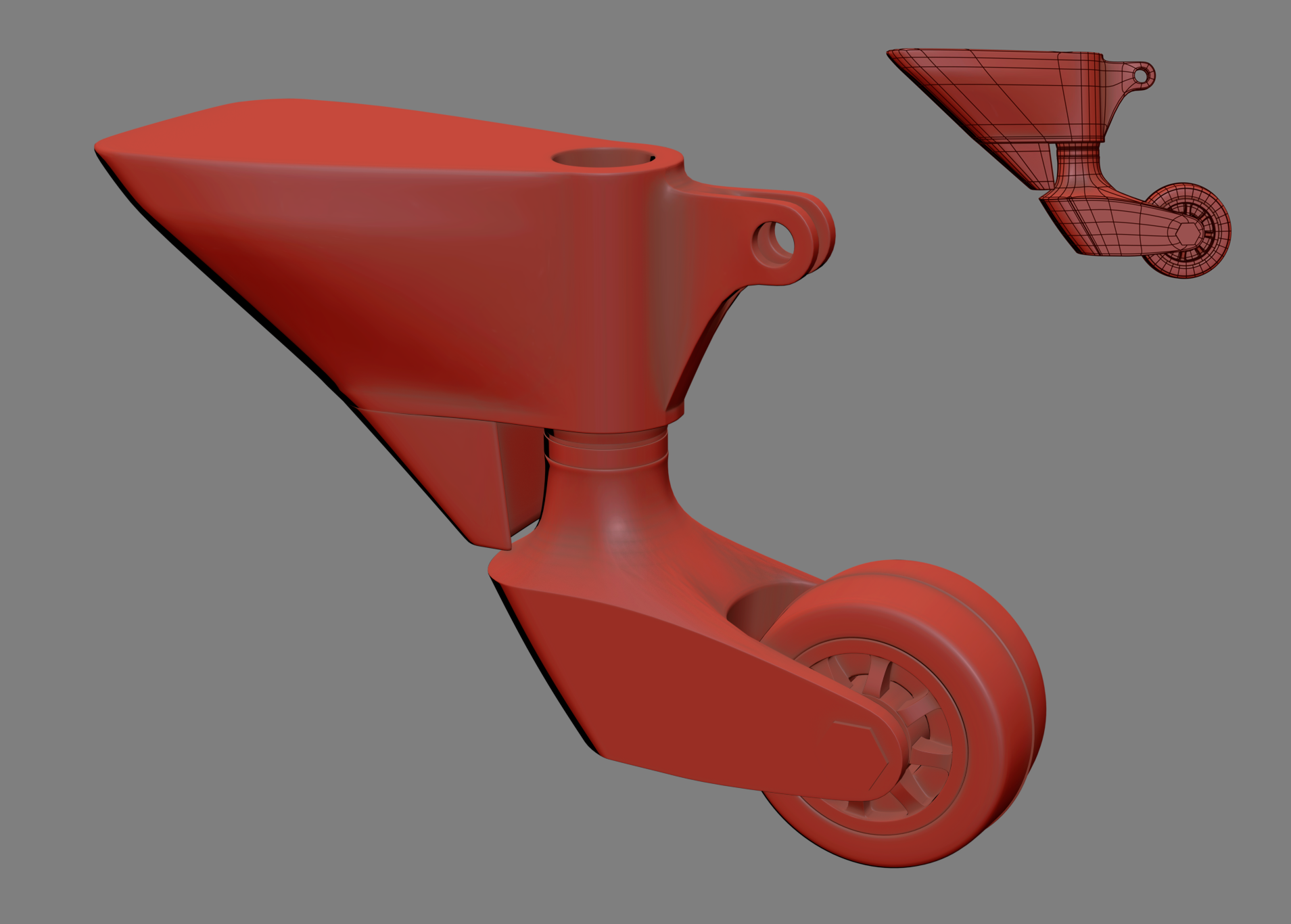

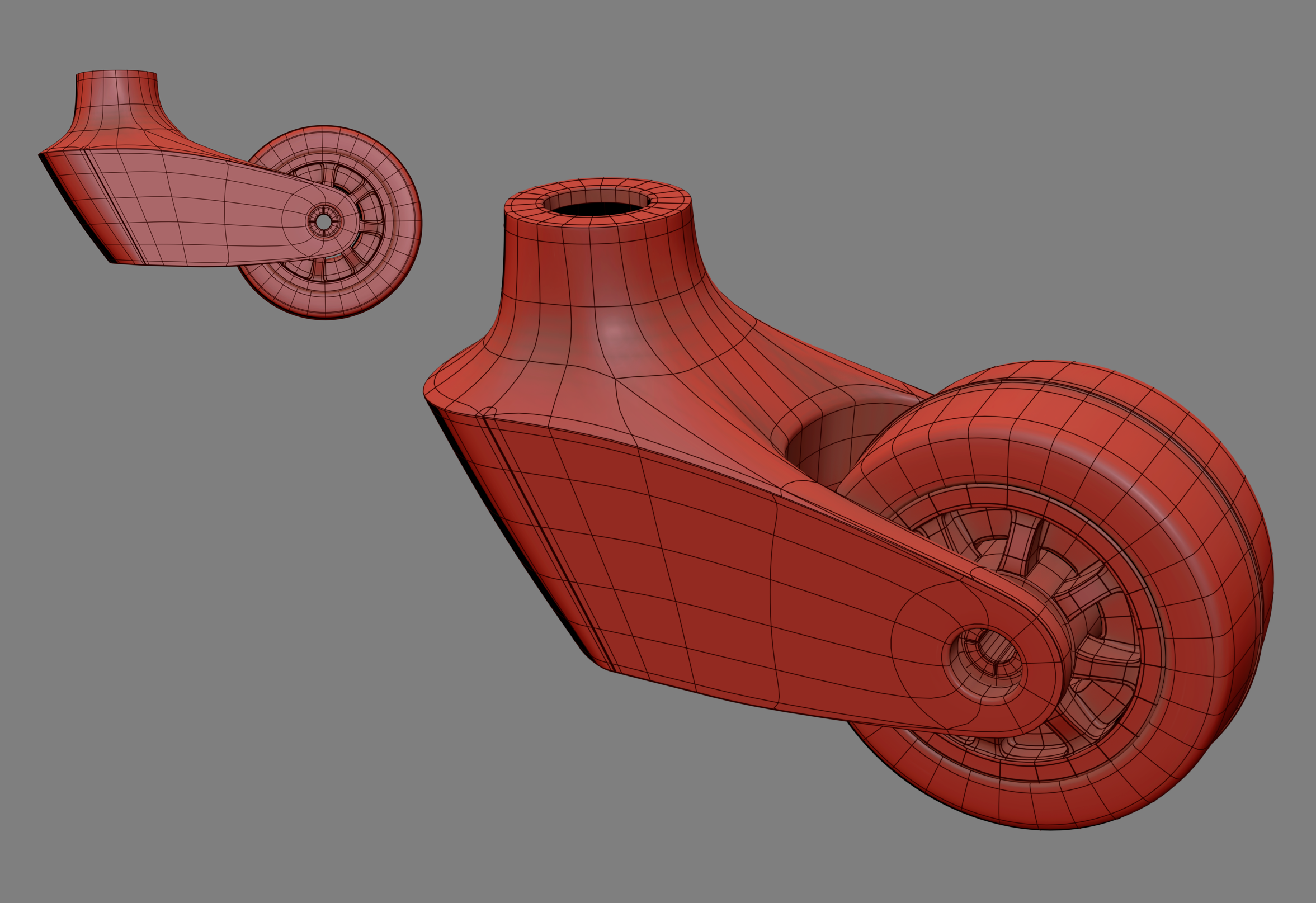

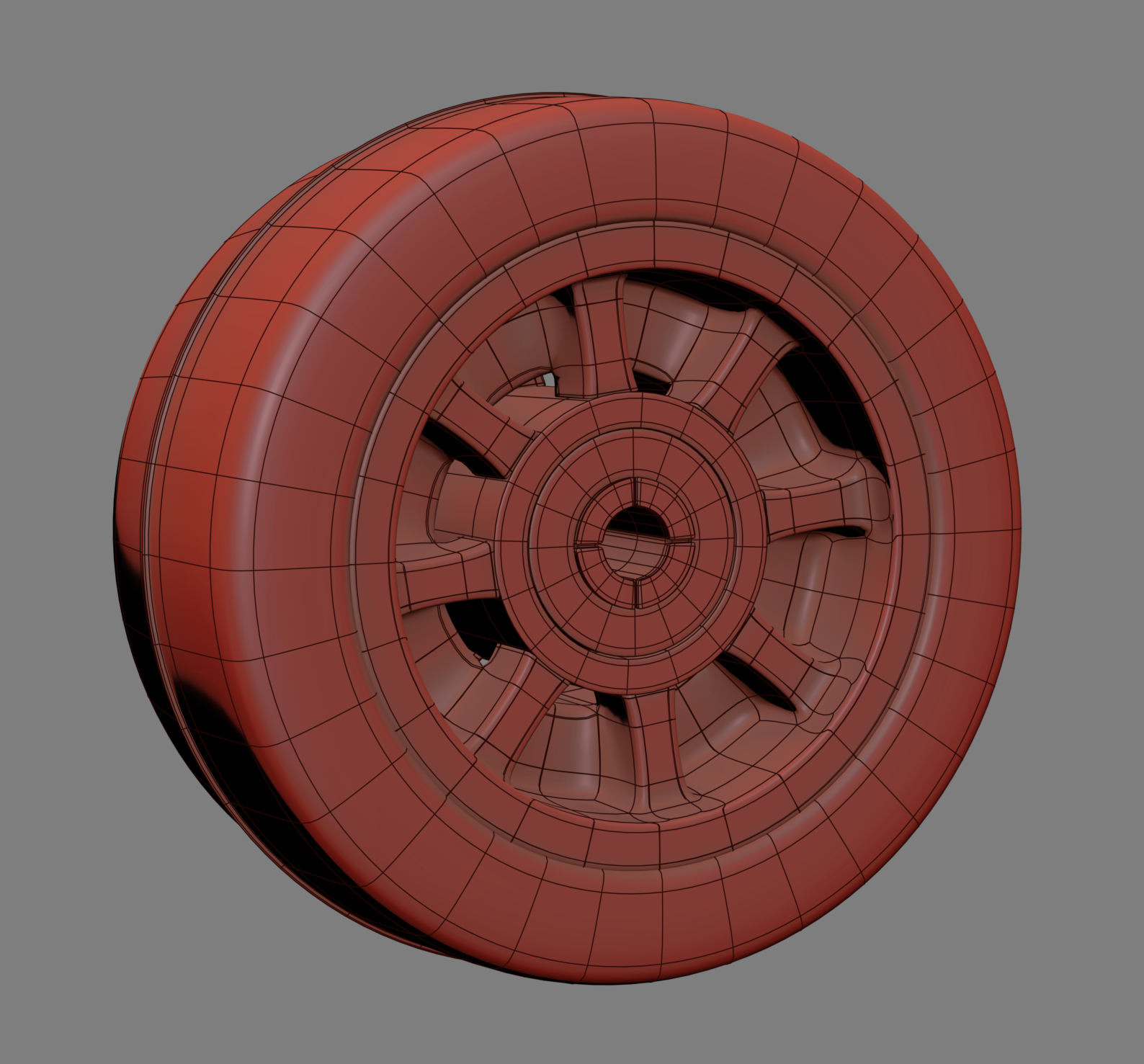

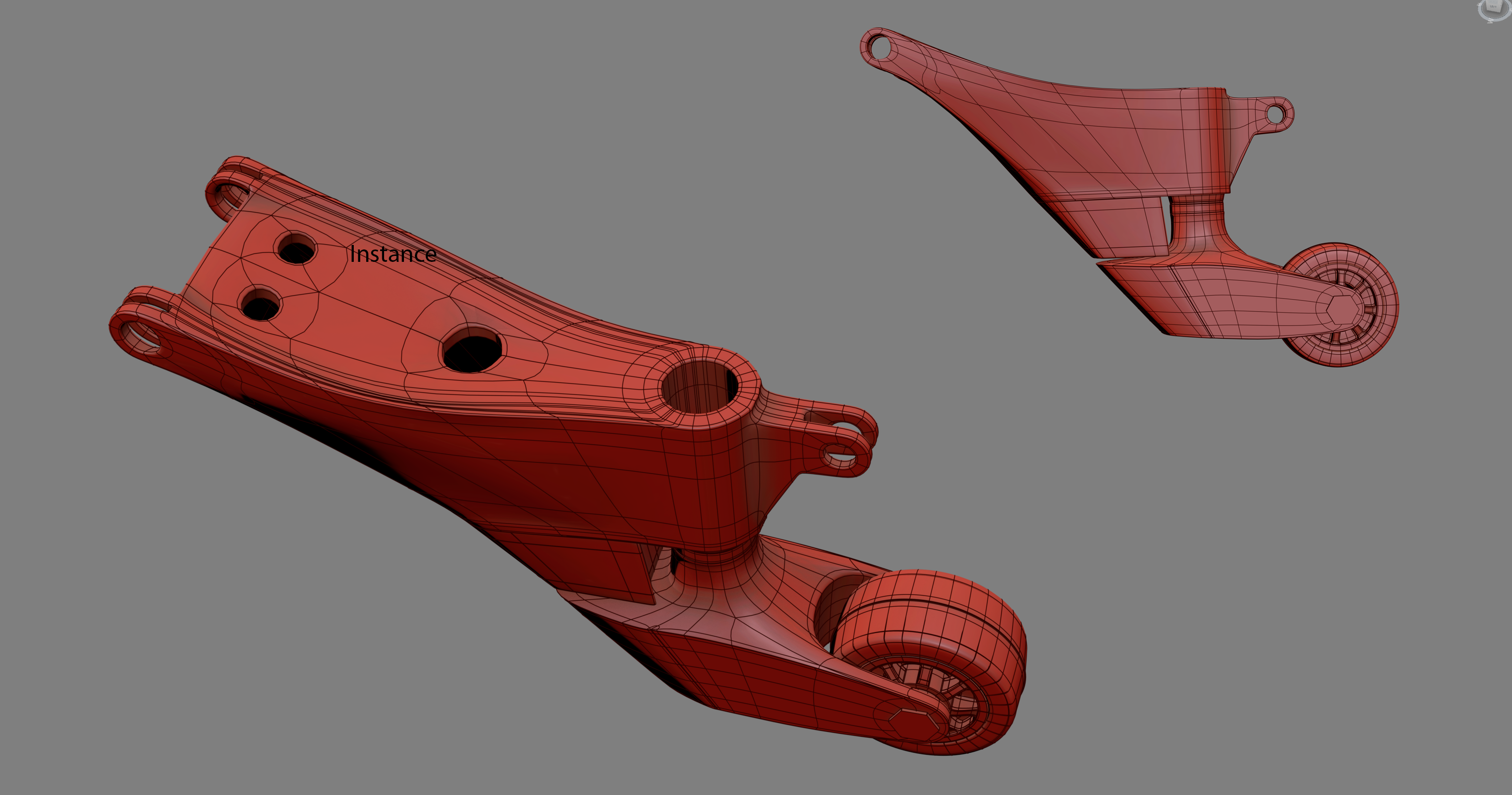

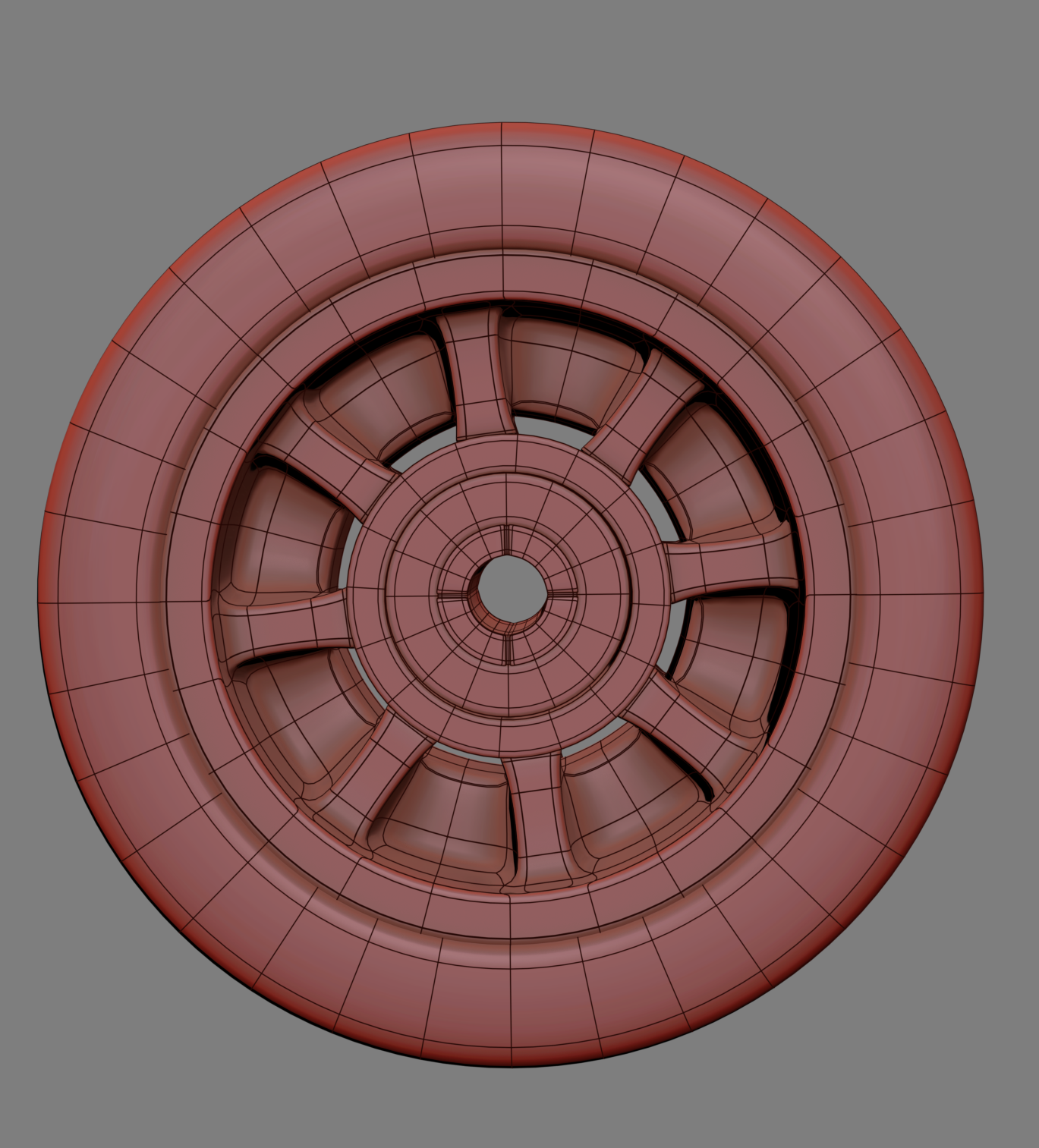

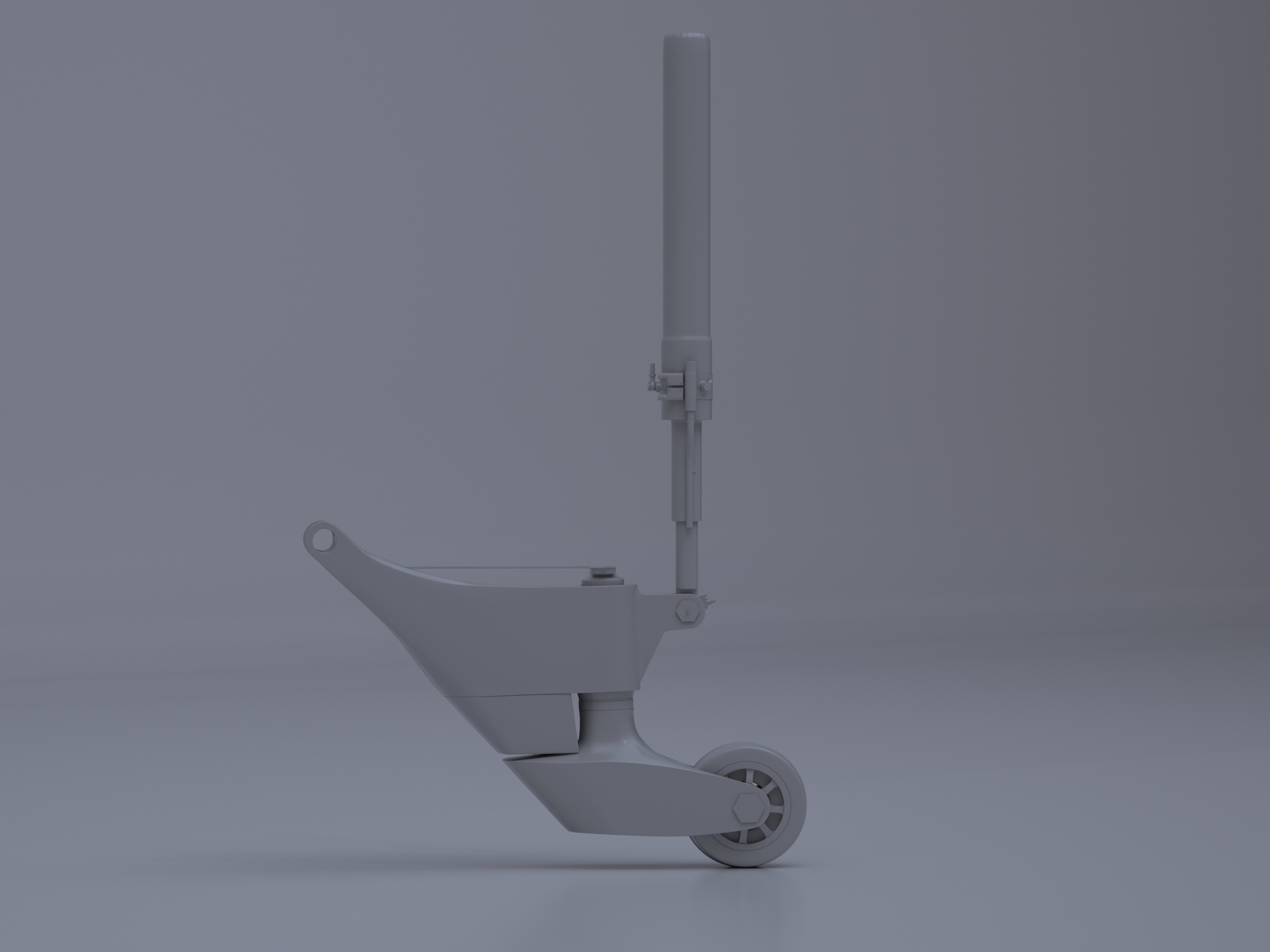

Vamos con la parte de atrás poco a poco.



-- IMÁGENES ADJUNTAS --

[Tirit]

-- IMÁGENES ADJUNTAS --

[3dpoder]

Muy buenos todos los avances.

Si cuando acabes no vuela, podemos venderlo por piezas. Porque mira que llega a tener piezas.

[Tirit]

Muy buenos todos los avances.

Si cuando acabes no vuela, podemos venderlo por piezas. Porque mira que llega a tener piezas.

Eso si, para impresión 3d y cobramos por piezas

[Tirit]

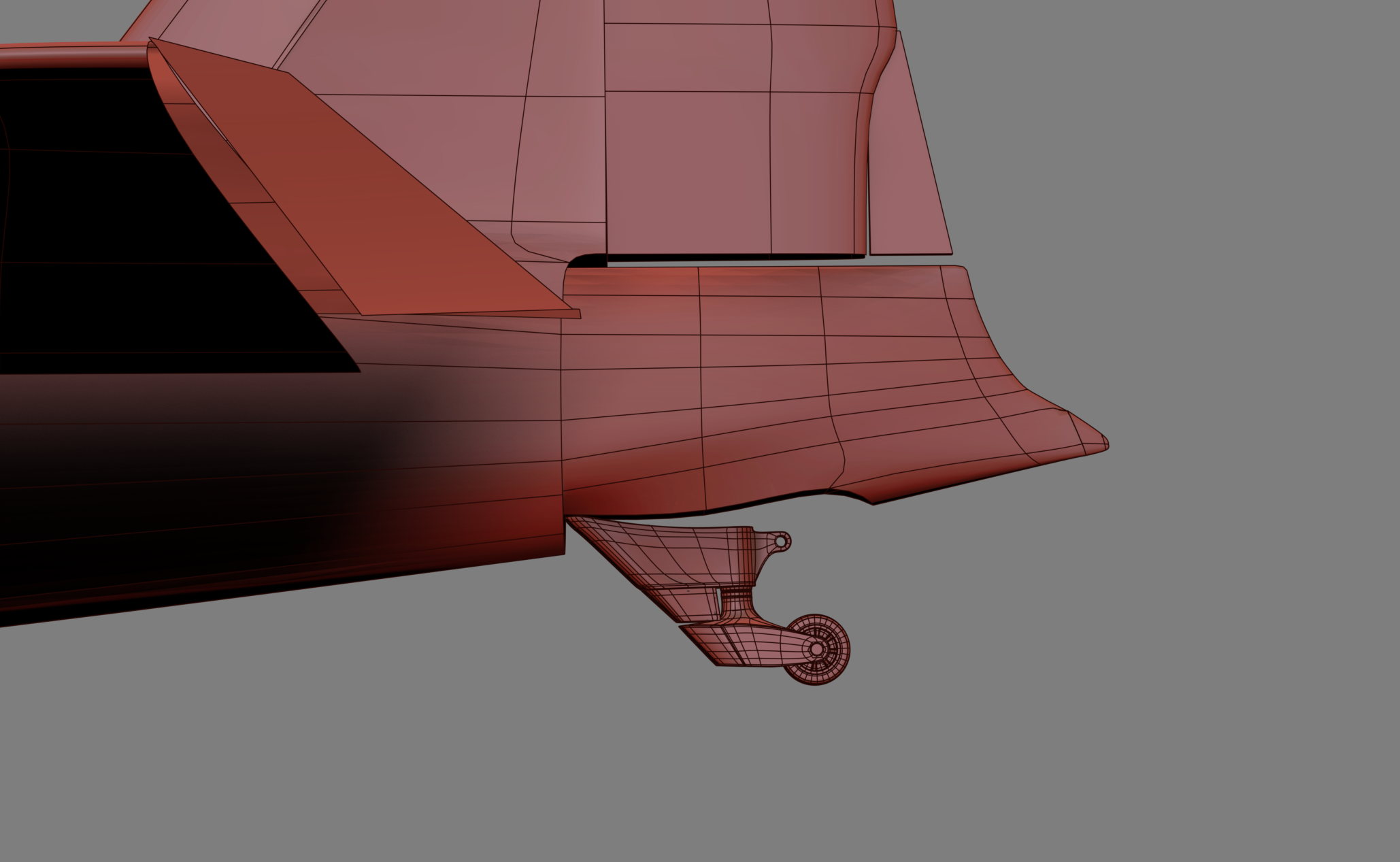

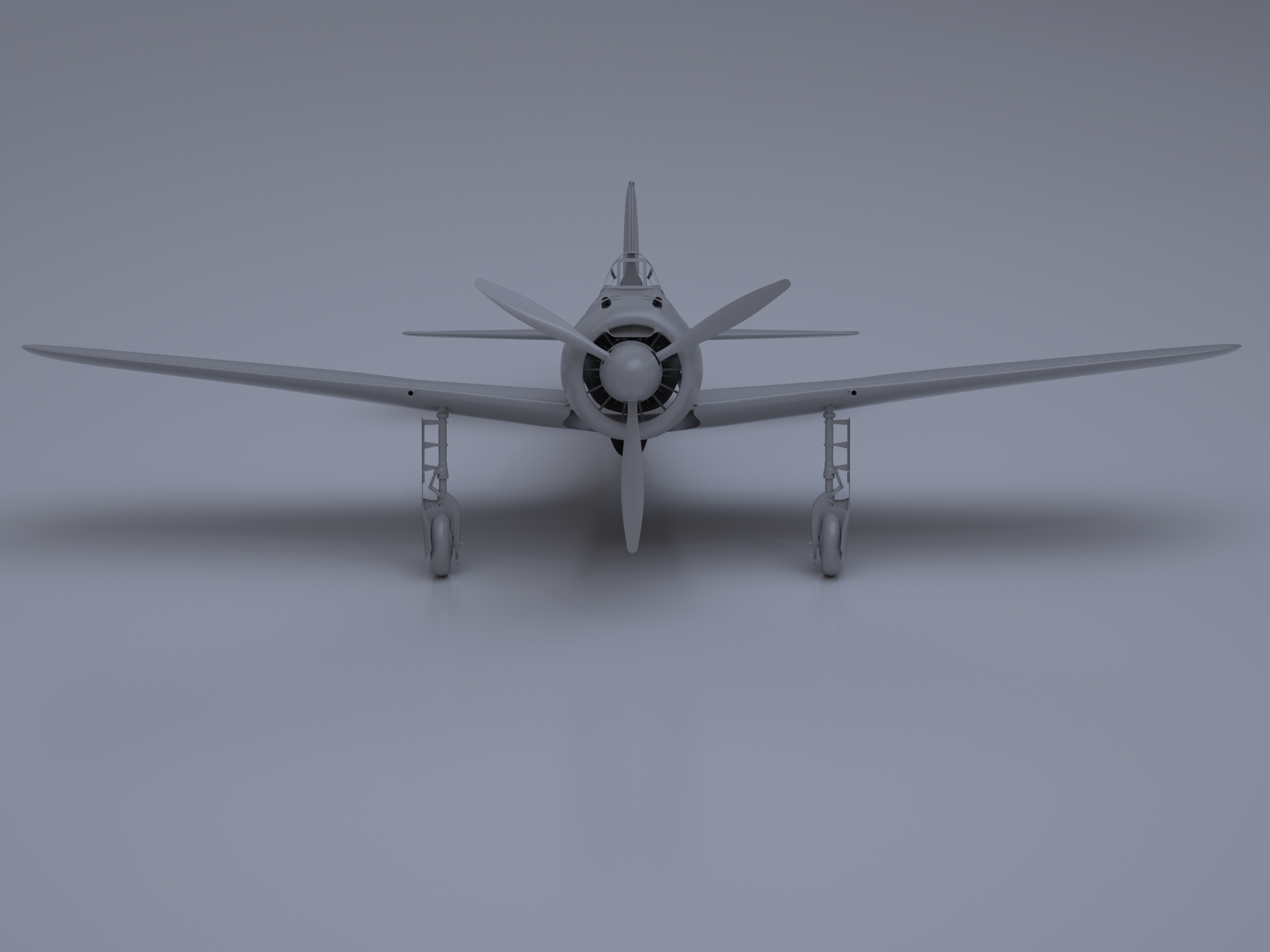

Vamos a ir situando uno de los laterales para obtener una mejor referencia de la posición de todo.



-- IMÁGENES ADJUNTAS --

[Soliman]

¿Y los pies del piloto?
No se si es por la perspectiva, pero veo la silla muy pegada al suelo... ¿o no va así?

Saludos

[Tirit]

¿Y los pies del piloto?
No se si es por la perspectiva, pero veo la silla muy pegada al suelo... ¿o no va así?

Saludos

La altura del asiento es mas o menos esa, era un habitáculo bastante reducido.

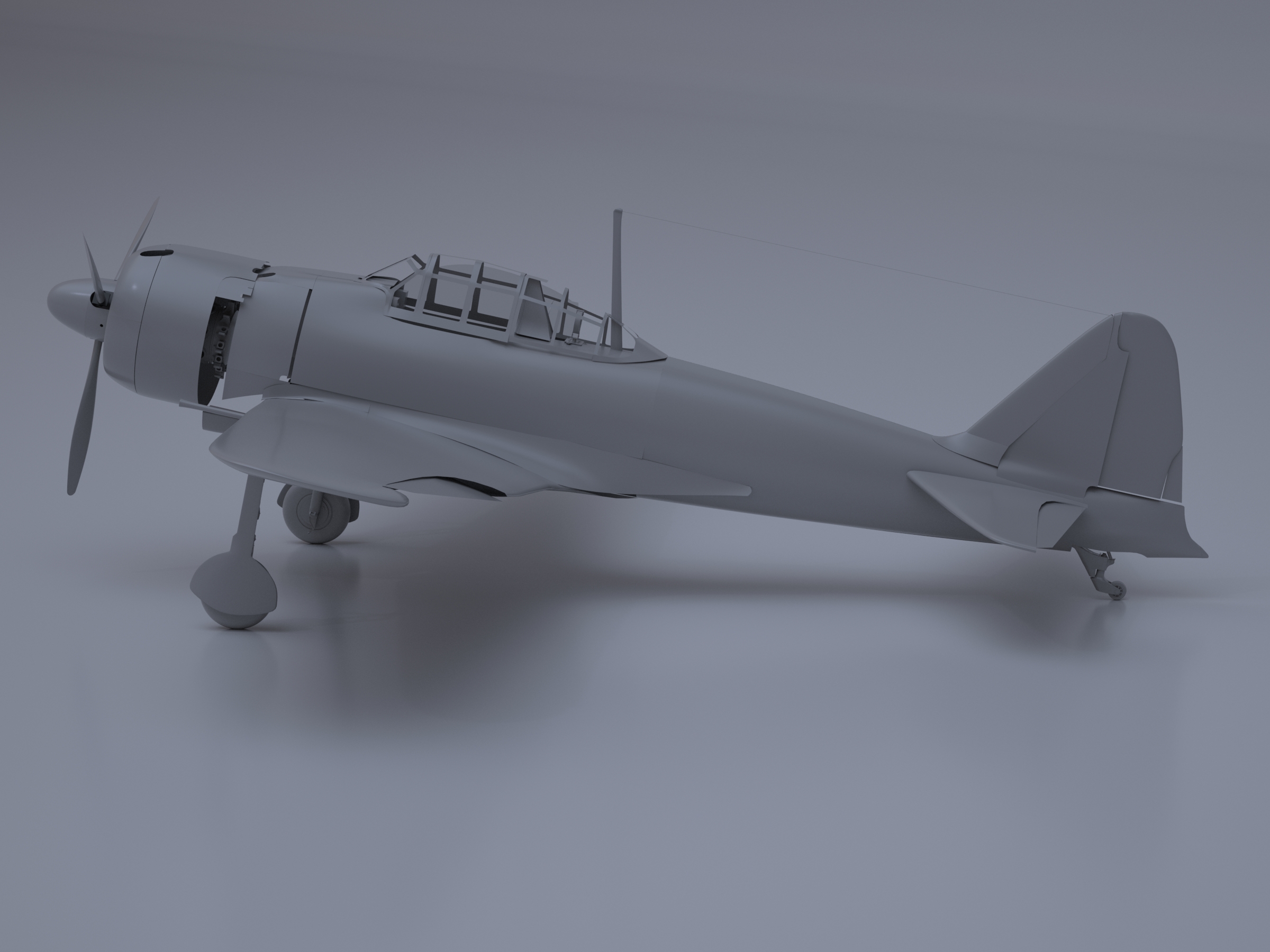

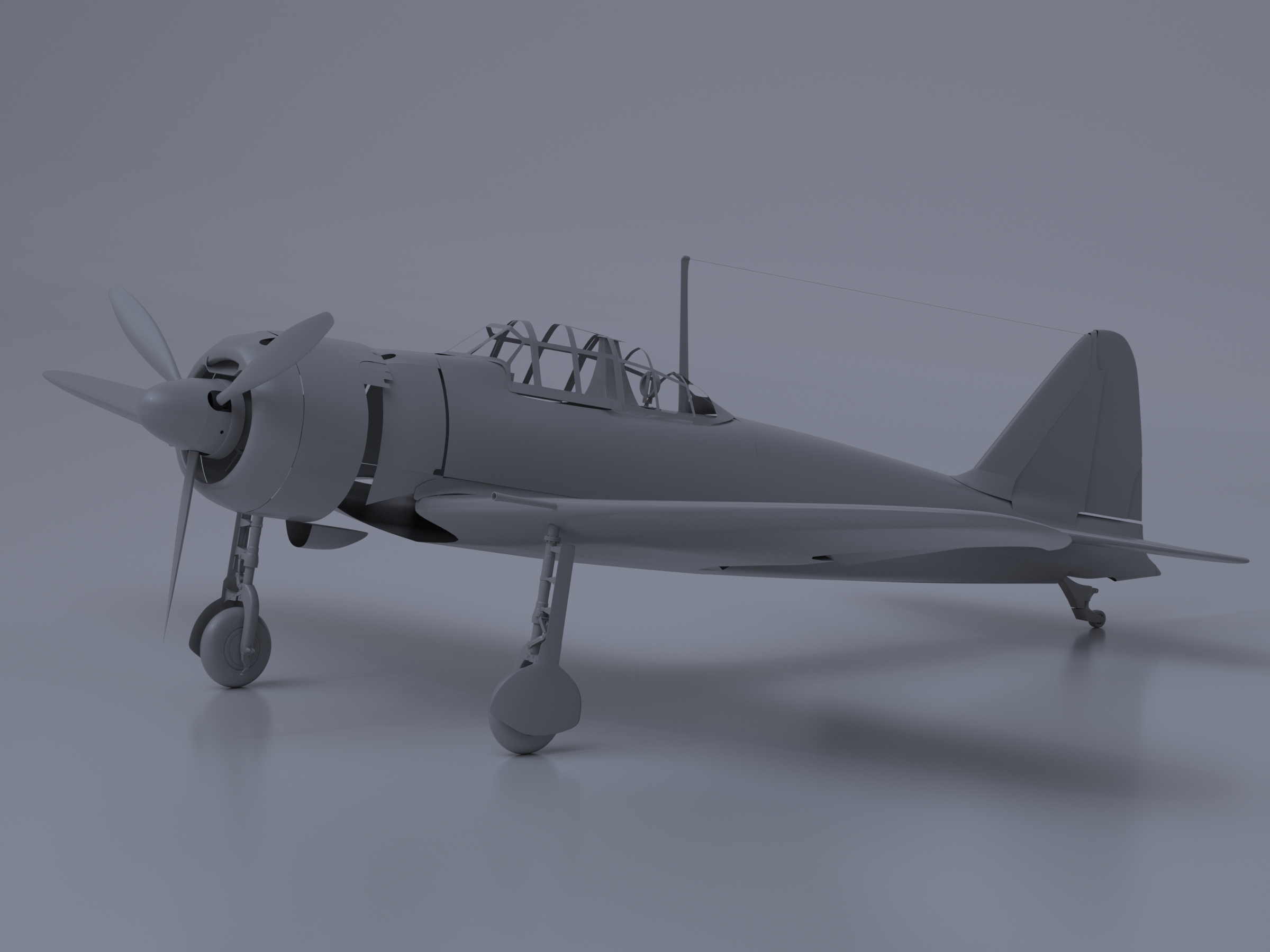

Dejo un render de como se va viendo la cosa Ahora tengo que parar.



-- IMÁGENES ADJUNTAS --

[Tirit]

Estas semanas he estado liado con algunas cosas, pero pronto reanudaré el trabajo

[Soliman]

Esperando mas avances....

[Tirit]

Vamos a modelar la Type 97 de 7,7 mm que lleva en la cabina x2, para tenerlas ya preparadas para cuando lleguemos a los cuadros de mandos, me servirá de referencia para otras cosas.
Vaya he elegido una rota como referencia





-- IMÁGENES ADJUNTAS --

[Tirit]

Esto va tomando forma



-- IMÁGENES ADJUNTAS --

[Soliman]

A este paso, le vas a hacer hasta las balas... je, je.

[Tirit]

A este paso, le vas a hacer hasta las balas... je, je.

Hombre por hacerlas se hacen ¿Qué son unos polígonos más?

[Tirit]

Ahí vamos, he tenido suerte y encontré la otra cara del modelo así de categoría.





-- IMÁGENES ADJUNTAS --

[Tirit]

Un lao finiquitao, vamos al otro



-- IMÁGENES ADJUNTAS --

[Tirit]

Podrían estar más detalladas, pero creo que así servirán, ahora vamos a llevárnosla al Zero.



-- IMÁGENES ADJUNTAS --

[Tirit]

Así quedan más o menos



-- IMÁGENES ADJUNTAS --

[Soliman]

¿Cuántas horas le pegas a este modelado?

Está de fábula.

[Tirit]

¿Cuántas horas le pegas a este modelado?

Está de fábula.

Sobre una hora al día, los que puedo.
Edit descontando el tiempo que me paso enredando o buscando referencias

[Tirit]

Ahora vamos a modelar y situar un aparato emisor (amarillo) Y receptor (rojo) que estaban más o menos en esa posición.



-- IMÁGENES ADJUNTAS --

[Tirit]

Breiko, breiko......



-- IMÁGENES ADJUNTAS --

[Tirit]

Y con esto y un bizcocho, hasta mañana a las ocho



-- IMÁGENES ADJUNTAS --

[Tirit]

Y como el que no quiere la cosa, transmisor terminado



-- IMÁGENES ADJUNTAS --

[Soliman]

Vaya facilidad que tienes para modelar... je, je.

Saludos y a seguir trabajando.

[Tirit]

Vaya facilidad que tienes para modelar... je, je.

Saludos y a seguir trabajando.

Gracias, es de lo que más me gusta modelar.

[Tirit]

Ahora vamos con el receptor un poco más sencillo, pero con solo una referencia en foto y se ve así así.



-- IMÁGENES ADJUNTAS --

[Tirit]

Y colorín colorado, este cuento ha terminado.



-- IMÁGENES ADJUNTAS --

[Tirit]

Nos vamos al roplano



-- IMÁGENES ADJUNTAS --

[Tirit]

Más sistemas, esto es un no parar. RFD control box, unidad de la izquierda y de la derecha.





-- IMÁGENES ADJUNTAS --

[Tirit]

Hola, os dejo unos renders de pruebas que hice para los distintos elementos de la cabina, hay bastantes aparatejos



-- IMÁGENES ADJUNTAS --

[Tirit]

Más aparatos de cabina dynamotor mudule



-- IMÁGENES ADJUNTAS --

[Tirit]

Terminado



-- IMÁGENES ADJUNTAS --

[Tirit]

Ahora no me preguntes dónde va exactamente este cacharro, habrá que investigar.



-- IMÁGENES ADJUNTAS --

[Tirit]

Bueno os pongo aquí una pequeña recopilación de elementos que llevamos en cabina hechos y su colocación relativa. Añado algunas imágenes de referencia para aportar más info.

Tenemos en azul y en pareja las Type 97 de 7,7mm
En amarillo Emisor y recepto de radio, junto con la RDF control box en la parte derecha. En rojo esta el otro RDF control de la pare izquierda, que he situado a la misma altura, desconozco exactamente si iba ahí (habrá que buscar más info)
De color verde Dynamotor module, que no sabía donde iba, pero recientemente me topé de casualidad con un diagrama que lo sitúa en la parte izquierda en esa altura, se que es la parte izquierda porque tenía una foto donde los cables salen de esa parte y el aparato esta en el asiento del piloto en mal estado. (dejo diorama al lado)
En naranja, la antena RDF K1



-- IMÁGENES ADJUNTAS --

[Tirit]

Madre pa´encuadrá todo ese desaguisao



-- IMÁGENES ADJUNTAS --

[Tirit]

Una vez colocado el panel en el avión relativamente en su posición, nos lanzamos en picado a por los diferentes sensores que lo componen.
Luego veremos como le damos esa forma redondita que tiene el panel y algunos huecos que faltan



-- IMÁGENES ADJUNTAS --

[Tirit]

Ahí vamos con ello.



-- IMÁGENES ADJUNTAS --

[Tirit]

Bueno al fina parece que hemos podido dominar esa booleana, esperemos no de mucho por saco, porque si no corto por lo sano
Algún detalle le falta y ver algo importante, en la segunda "pata" por llamarla de alguna forma, en las cabinas que voy viendo está recortada, pero del manual donde la he sacado no, habrá que ir viendo ese detalle.



-- IMÁGENES ADJUNTAS --

[Soliman]

Que cantidad de trabajo.....

[Tirit]

Que cantidad de trabajo.....

Gracias

Aprovecho para meter unos renders corrigiendo uno de los instrumentos que son los magnetos (vamos en pocas palabras la llave de encendido del roplano)

Edit Al final he decidido acortar esa "pata" ya que no encuentro otra cosa
Reedit Sigo sin estar conforme con la "pata"
1:06 Ahora si



-- IMÁGENES ADJUNTAS --

[Tirit]

Bueno os pongo aquí una pequeña recopilación de elementos que llevamos en cabina hechos y su colocación relativa. Añado algunas imágenes de referencia para aportar más info.

Tenemos en azul y en pareja las Type 97 de 7,7mm
En amarillo Emisor y recepto de radio, junto con la RDF control box en la parte derecha. En rojo esta el otro RDF control de la pare izquierda, que he situado a la misma altura, desconozco exactamente si iba ahí (habrá que buscar más info)
De color verde Dynamotor module, que no sabía donde iba, pero recientemente me topé de casualidad con un diagrama que lo sitúa en la parte izquierda en esa altura, se que es la parte izquierda porque tenía una foto donde los cables salen de esa parte y el aparato esta en el asiento del piloto en mal estado. (dejo diorama al lado)
En naranja, la antena RDF K1

Me acabo de encontrar un diorama que me indica su posición, esta situado a la derecha en una posición mas elevada y un poco hacia el interior, soportado en bandeja como el otro

[Tirit]

-- IMÁGENES ADJUNTAS --

[Tirit]

Hola, empezamos con el sistema de anclaje de las Type de 7,7mm y el sistema de reposo de ellas.



-- IMÁGENES ADJUNTAS --

[Tirit]

Vamos poco a poco ajustando cosillas, me va dar un "argo" Jajajajajaja



-- IMÁGENES ADJUNTAS --

[Tirit]

A falta de la tornillería para la unión de las Type, aprovecharemos para hacer el punto de mira con su HUD, también haremos la otra versión de la brújula, y los elementos inferiores.



-- IMÁGENES ADJUNTAS --

[Tirit]

Bueno al final hemos simplificado un poco la parte central de abajo, aunque no se descarta hacer como en la brújula, todavía falta la tornillería de anclaje de las Type 7,7mm pero hasta que no este seguro en comprobaciones con el modelo de avión algo me dice que me espere.
Falta parte del HUD (punto de mira).



-- IMÁGENES ADJUNTAS --

[Tirit]

Unos renders de como va el asunto.



-- IMÁGENES ADJUNTAS --

[Tirit]

Os dejo unos renders de como voy preparando el interior de la cabina, faltan todavía muchas cosas por hacer, pero poco a poco.



-- IMÁGENES ADJUNTAS --

[Soliman]

Esto se está convirtiendo en una obra de arte... je, je.
Buen trabajo.

[Tirit]

Esto se está convirtiendo en una obra de arte... je, je.
Buen trabajo.

Muchas gracias por el comentario, la verdad es que son muchas cosas y a su vez muchas correcciones pero va, que es lo importante.
Voy a ir situando elementos del lado izquierdo, que deje de estar tan huérfano.



-- IMÁGENES ADJUNTAS --
