Manual y apuntes de AutoCAD

comandos y variables en AutoCAD
los comandos más utilizados y algunas de las variables que incluye AutoCAD.

Para ver una lista completa de las variables de sistema.
1 en la solicitud de comando, escriba modivar.
2 en la solicitud nombre de variable, introduzca.
3 en la solicitud indique variable (s) a listar, pulse intro. Línea de comando modivar.

A continuación describo una recopilación de las más útiles, a mi parecer, y las que creo tienen una mayor importancia en mí trabajo.

Fillmode.

Es la variable que controla los rellenos en 2d.

Valor [1].visualizara los rellenos.

Valor [2]. No visualizara los rellenos.

Lispinit. Controla la visualización de los patrones de sombreado en AutoCAD.

Valor [0] activado.

Valor [1] desactivado, no se cargan en el dibujo.

Ltscale. Modifica la escala del tipo de línea.

Atdia. Valor [0] desactivado.

Valor [1] muestra en pantalla un menú contextual con los atributos de un bloque que los posea, muestra tanto los variables como los fijos.

Gln: activa o desactiva la visualización del grosor de línea, es conveniente que está desactivada para mayor agilidad del PC.

Mbutonpan.

Valor [0] desactivado.

Valor [1] activa la rueda del ratón.

Regenauto.

Activa la regeneración automática del dibujo.

Zomfactor valor de 0 a 100, recomiendo 95, indica el zoom del recorrido de la rueda del ratón.
Whiparc.

Valor [0] desactivado, los arcos y círculos son vectores.

Valor [1] activado, los arcos y círculos son reales.

Msltscale.

Espacio modelo.

Valor [0] la escala de anotación no se aplico a los tipos de línea, valor [1] se aplica la escala.

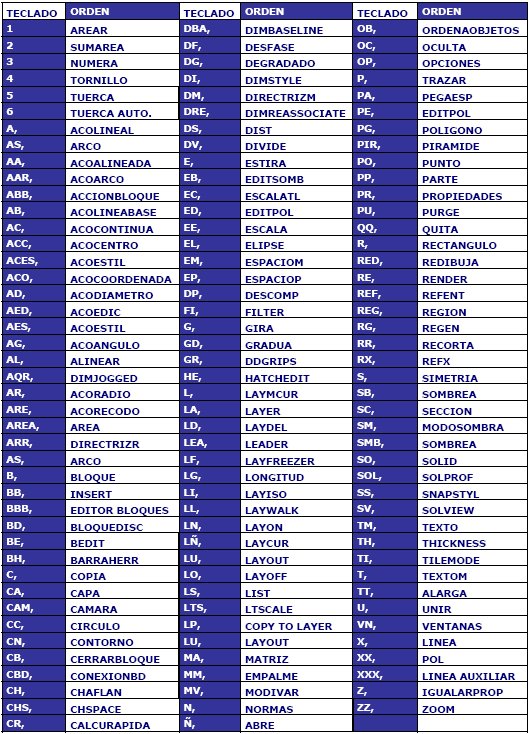

comando más utilizados

Comandos más utilizados, por mí, y su orden abreviada en el teclado.

https://foro3d.com/attachment.php?at...1&d=1243849998
Para poder modificar los valores originales de AutoCAD, es necesario entrar en herramientas express, seleccionar tools y alias.

De este modo editaremos y suprimiremos los comandos que más nos interesen para el trabajo a realizar.

También intentaremos tener la mayor cantidad posible de órdenes en la mano izquierda, la derecha manejara el ratón.

Muchas de ellas posen iconos y barras, pero si tuviéramos todas las barras necesarias en pantalla apenas tendríamos espacio de dibujo.

También podemos modificar los valores directamente en el archivo PGP que se encuentra en documents and settings /usuario/datos de programa/Autodesk/AutoCAD 2008/r17/esp/support.
.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=105886

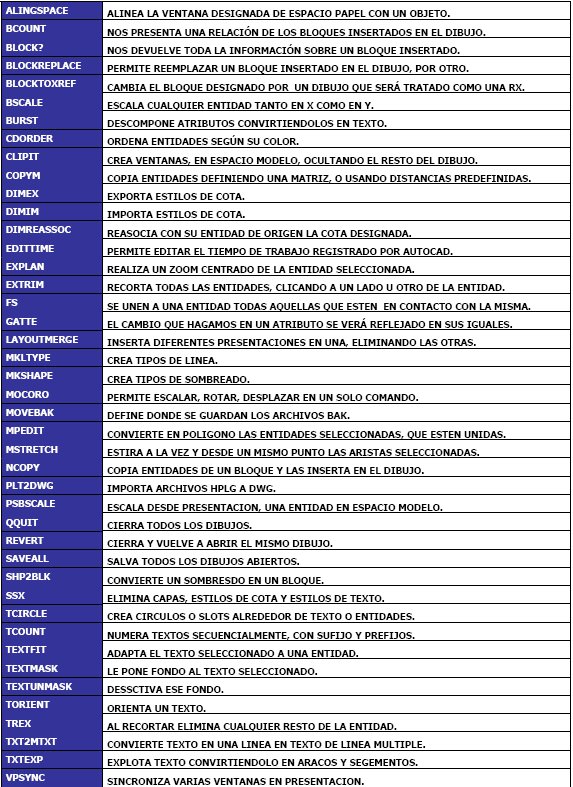

comando express en AutoCAD

https://foro3d.com/attachment.php?at...1&d=1243850170
Es interesante tener presente muchos de estos comandos pues nos facilitaran enormemente el trabajo, algunos de ellos incluyen varios comandos estándar en una sola aplicación.
.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=105887

lisp en AutoCAD

Una recopilación de algunas que utilizo. Numera. Introduce valores numéricos previamente definiremos su incremento, su prefijo, sufijo y un origen, (numérico).

Zep.

Visualizamos en pantalla y a la escala que definamos, el dibujo tal y cómo se vería en papel, muy útil para comprobar que el texto no tiene un tamaño inadecuado, por ejemplo.

Area rotula.

Nos devuelve el área enpreguntacuadrados de una entidad cerrada.

Sumarea.

Suma todos los textos acabados en mts, y los suma para devolvernos l a cantidad resultante.

Spline a pline.

Convierte una Spline en una polilínea pudiendo definir el número de lados segmentos que compondrán la polilínea.

Func text.

Diversas utilidades para mover y justificar texto.

Darear. Inserta una tabla de Excel donde se reflejan los valores de las áreas seleccionadas, así mismo las numera y realiza una suma total.

Recomiendo crear un dibujo de inicio con varios tipos de estilos de texto, acotación y varias capas, de esta manera no tendremos que crearlas cada vez que abramos un dibujo nuevo.

Igualmente deberemos tener insertados los bloques y carátulas necesarias para nuestro trabajo, eliminaremos la búsqueda de estos por nuestro PC cada vez que los necesitemos. A su vez tendremos cargados en el maletín de AutoLISP las aplicaciones que hayamos sido capaces de recopilar.

Fin de:
Manual y apuntes de AutoCAD
por Antonio Martínez remón, y Cecilia parra López.
.

Te agrego algo que me resultó muy útil: si cuando voy a trazar veo algo para corregir y debo desandar todo el camino para corregir el dibujo, al volver a la página de trazado no necesito re-configurar todo nuevamente, en donde dice configuración de página selecciono en nombre: trazado previo y vuelve solo a la que elegí antes de ver el error.

EH Pero si es mi manual, que ilusión encontrarlo aquí, PUF anda qué no ha llovido.

Debería hacer otro mejorado con todo los cambios desde el 2009, a ver si me ánimo.

Y lo hago.

Un placer saludarte Toni, sirvieron de mucho, si te animas a hacer más ya sabes donde estamos.
